Errori comuni nell'allineamento della scatola di contatto durante il montaggio

Nell'assemblaggio delle sottostazioni di media tensione, l'allineamento delle scatole di contatto è una delle fasi di installazione più delicate dell'intero processo di costruzione del quadro. Una scatola di contatto disallineata, anche di pochi millimetri, introduce una pressione di contatto non uniforme, un riscaldamento elevato della resistenza, un'usura accelerata dell'isolamento e, nel peggiore dei casi, un rischio diretto per la sicurezza del personale e delle apparecchiature della sottostazione.

Il disallineamento durante l'installazione delle scatole di contatto non è solo un problema estetico, ma è la causa principale di guasti dielettrici prematuri, fughe termiche e mancata conformità alle norme IEC che regolano i quadri di media tensione.

Tuttavia, nonostante la sua criticità, gli errori di allineamento delle scatole di contatto rimangono tra i difetti di assemblaggio più frequentemente documentati negli audit sulla qualità dei quadri MT. Questo articolo identifica gli errori più comuni commessi durante l'installazione delle scatole di contatto, spiega le conseguenze ingegneristiche di ciascuno di essi e fornisce procedure correttive conformi alle norme IEC per garantire una messa in servizio sicura e affidabile della sottostazione.

Indice dei contenuti

• Che ruolo ha la scatola dei contatti nell'assemblaggio dei quadri?
• Quali sono gli errori più comuni di allineamento della scatola dei contatti?
• In che modo gli errori di allineamento influiscono sulla sicurezza e sull'affidabilità della sottostazione?
• Come deve essere eseguito l'allineamento della scatola dei contatti per soddisfare gli standard IEC?
• FAQ

Che ruolo ha la scatola dei contatti nell'assemblaggio dei quadri?

La scatola dei contatti è l'involucro isolante primario che racchiude e posiziona i contatti fissi all'interno dei quadri di media tensione isolati in aria. La sua precisa installazione determina la relazione geometrica tra i contatti fissi e il gruppo di contatti mobili, una relazione che regola sia le prestazioni elettriche che la sicurezza meccanica per tutta la durata di vita del quadro.

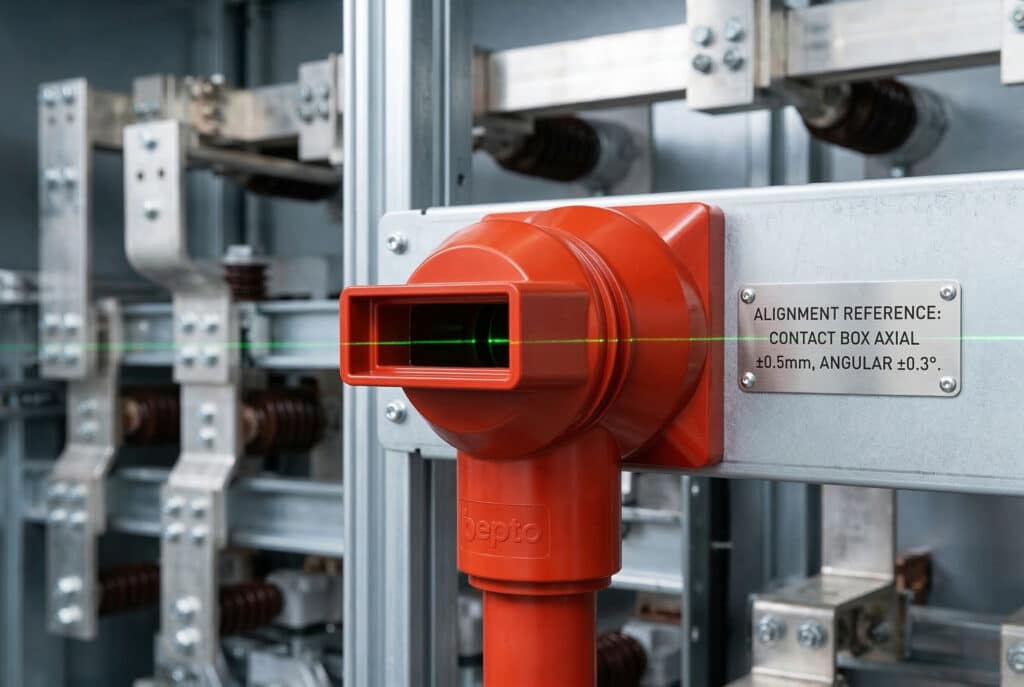

Durante il montaggio, la scatola dei contatti deve soddisfare contemporaneamente tre requisiti di allineamento:

• Allineamento assiale: L'asse della scatola dei contatti deve essere coassiale con l'asse dell'interruttore a vuoto o del contatto mobile con un'approssimazione di ±0,5 mm, garantendo un innesto uniforme su tutta la superficie di contatto.
• Allineamento angolare: La scatola di contatto deve essere perpendicolare al piano di montaggio con un'approssimazione di ±0,3°, per evitare che l'innesto inclinato del contatto concentri le sollecitazioni su un lato della superficie di contatto.
• Simmetria fase-fase: Nei pannelli trifase, tutte e tre le scatole di contatto devono essere installate ad altezze e profondità identiche per garantire un'impedenza di fase bilanciata e un comportamento di commutazione coerente.

Le scatole di contatto nei quadri AIS sono tipicamente dimensionate per tensioni comprese tra 6 kV e 40,5 kV e devono essere conformi a IEC 62271-1¹ (requisiti generali) e IEC 62271-200² (quadri elettrici chiusi in metallo). Questi standard definiscono le condizioni di prova del tipo - tra cui la resistenza meccanica, la resistenza dielettrica e l'aumento di temperatura - che una scatola di contatti correttamente assemblata deve soddisfare.

Se non si ottiene un allineamento corretto durante l'installazione, il quadro assemblato non può essere considerato conforme a questi standard, indipendentemente dalla qualità dei singoli componenti.

Quali sono gli errori più comuni di allineamento della scatola dei contatti?

I dati delle ispezioni sul campo e le verifiche sulla qualità dell'assemblaggio nei progetti di installazione di sottostazioni individuano costantemente i seguenti errori di allineamento come i più diffusi e conseguenti.

Errore 1: saltare la verifica dimensionale premontaggio

Molte squadre di installatori procedono direttamente al montaggio senza verificare che le dimensioni della scatola di contatto corrispondano ai punti di riferimento del telaio del pannello. Le tolleranze di fusione delle scatole di contatto epossidiche possono variare da ±0,3 mm a ±0,8 mm tra i vari lotti. Senza un'ispezione dimensionale in entrata, queste variazioni si accumulano con le tolleranze del telaio e producono un disallineamento che supera il limite consentito.

Errore 2: serrare eccessivamente i fissaggi di montaggio prima del posizionamento finale

Un errore di sequenza comune consiste nell'inserire parzialmente e serrare immediatamente i bulloni di montaggio prima di confermare l'allineamento tridimensionale. Una volta serrati i bulloni, l'alloggiamento epossidico è sottoposto a uno stress di compressione che ne impedisce il riposizionamento. Qualsiasi successiva correzione dell'allineamento richiede lo smontaggio completo e i fori di fissaggio nell'epossidico potrebbero essere già microdanneggiati.

Errore 3: ignorare la tolleranza di espansione termica

Spesso gli installatori montano le scatole di contatto con un gioco nullo rispetto alla carpenteria metallica adiacente, ignorando l'espansione termica differenziale tra la resina epossidica (CTE³: 50-70 × 10-⁶/°C) e il telaio del pannello in acciaio (CTE: 11-13 × 10-⁶/°C). Alle temperature di esercizio, l'alloggiamento epossidico vincolato sviluppa sollecitazioni interne che distorcono la geometria di allineamento e innescano microfratture alle interfacce di montaggio.

Errore 4: utilizzare materiali di spessoramento improvvisati

Quando viene rilevato un piccolo disallineamento, alcune squadre di installatori inseriscono spessori improvvisati - tagliati da cartone, fogli di gomma o di alluminio - per compensare. Questi materiali si comprimono in modo non uniforme sotto la coppia di serraggio, cedono sotto un carico prolungato e si degradano sotto i cicli termici, causando un disallineamento progressivo che peggiora nel corso della vita utile del quadro.

Errore 5: trascurare la verifica incrociata fase-fase

Le singole scatole di contatto possono apparire correttamente posizionate se controllate isolatamente, ma senza un riferimento incrociato a tutte e tre le fasi rispetto a un dato comune, gli errori di posizione cumulativi producono un'asimmetria fase-fase. Questa asimmetria si traduce in una resistenza di contatto sbilanciata tra le fasi, una condizione difficile da rilevare senza la misurazione della resistenza trifase e che accelera l'invecchiamento termico differenziale.

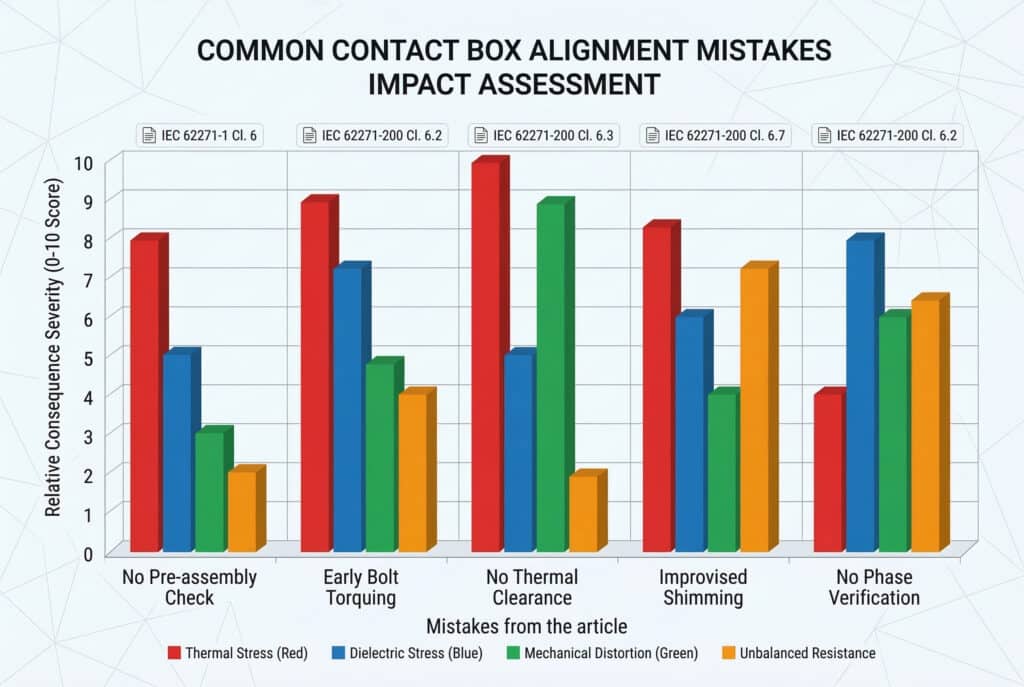

Errori comuni di allineamento - Sintesi dell'impatto

Errore di allineamento	Conseguenza primaria	Norma IEC interessata
Nessun pre-controllo dimensionale	Accumulo di tolleranze	IEC 62271-1 Cl. 6
Sovratensione precoce del dispositivo di fissaggio	Microdanneggiamento epossidico, disallineamento fisso	IEC 62271-200 Cl. 6.2
Nessun gioco di espansione termica	Cricche e distorsioni indotte da stress	IEC 62271-1 Cl. 7.4
Spessoramento improvvisato	Disallineamento progressivo nel corso del ciclo di vita	IEC 62271-200 Cl. 5.3
Nessuna verifica incrociata delle fasi	Resistenza di fase e riscaldamento sbilanciati	IEC 62271-1 Cl. 6.5

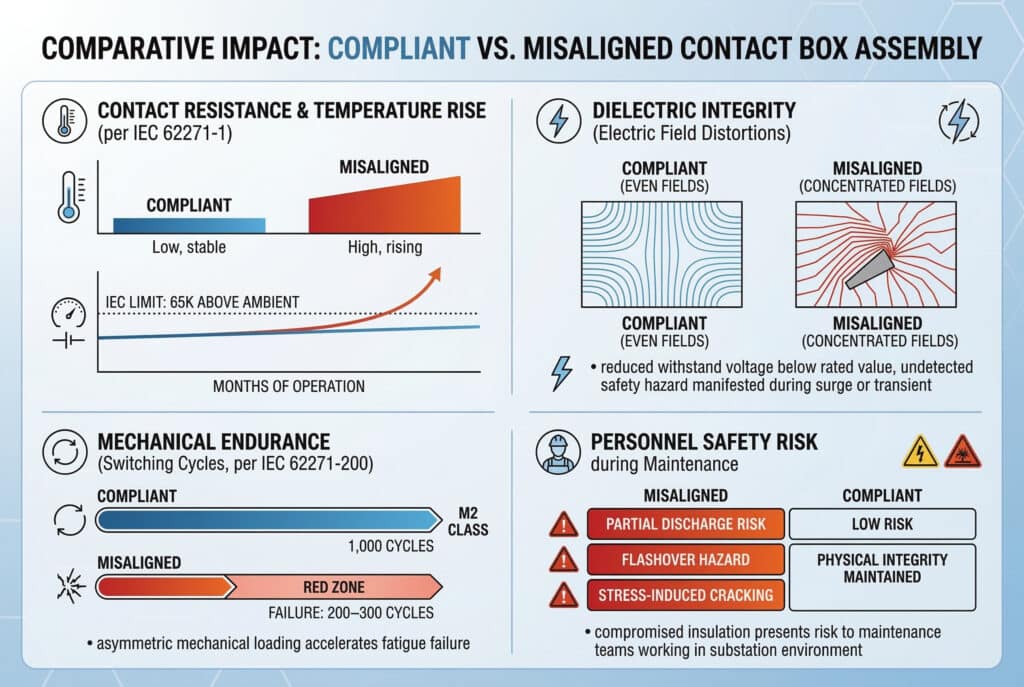

In che modo gli errori di allineamento influiscono sulla sicurezza e sull'affidabilità della sottostazione?

Il disallineamento della scatola dei contatti nelle installazioni di sottostazione crea una cascata di rischi per la sicurezza e l'affidabilità che vanno ben oltre il difetto iniziale di assemblaggio.

Elevata resistenza di contatto e fuga termica

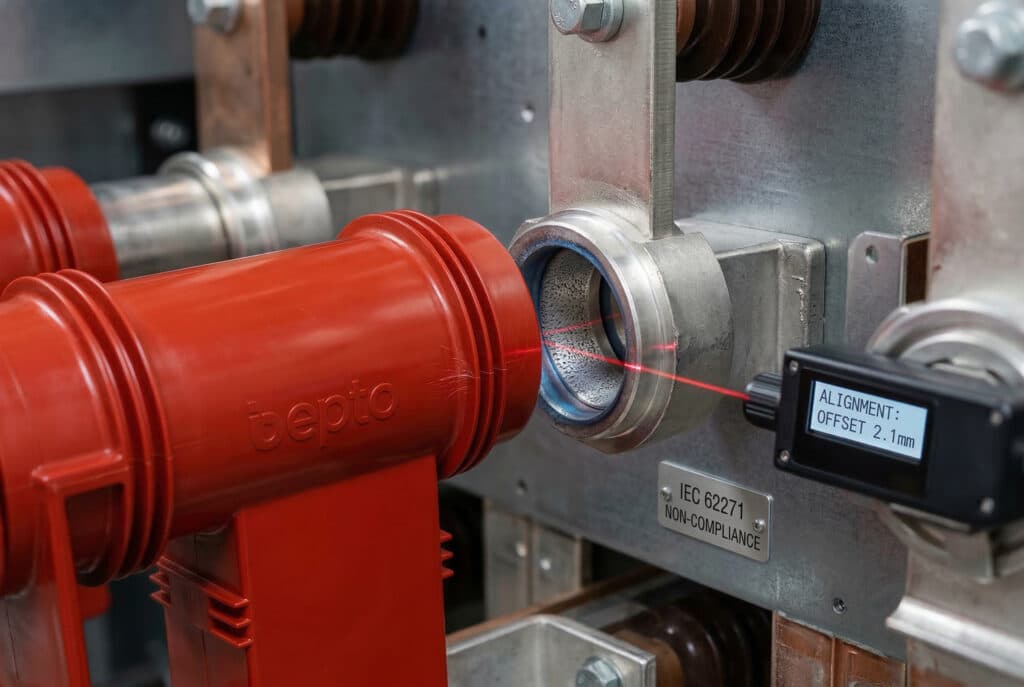

Anche un disassamento assiale di 0,5 mm riduce l'area effettiva di ingaggio del contatto, aumentando resistenza di contatto⁴. Secondo la clausola 7.4 della norma IEC 62271-1, l'aumento di temperatura delle parti che trasportano corrente non deve superare i 65 K sopra l'ambiente per i contatti in rame. Una scatola di contatti disallineata che opera alla corrente nominale può generare temperature localizzate che superano questo limite entro pochi mesi dalla messa in servizio, dando inizio a un ciclo di fuga termica che degrada sia la superficie del contatto che l'isolamento epossidico circostante.

Compromissione dell'integrità dielettrica

Il disallineamento angolare distorce la distribuzione del campo elettrico intorno alla scatola di contatto. Nelle applicazioni a media tensione, la concentrazione del campo in corrispondenza di irregolarità geometriche, come ad esempio un bordo inclinato della scatola di contatto, riduce la tensione di resistenza dielettrica effettiva al di sotto del valore testato. Questo crea un pericolo di sicurezza non rilevato che può manifestarsi solo durante una sovratensione o un transitorio di commutazione.

Fatica meccanica nelle operazioni di commutazione

La norma IEC 62271-200 richiede che i gruppi di contatti resistano a una resistenza meccanica di classe M2, ovvero a un minimo di 1.000 cicli di funzionamento a vuoto. Una scatola di contatti disallineata sottopone il gruppo di contatti a un carico meccanico asimmetrico durante ogni operazione, accelerando l'usura delle guide di contatto, delle molle e dell'alloggiamento epossidico stesso. In queste condizioni, la rottura per fatica può verificarsi in soli 200-300 cicli in gruppi gravemente disallineati.

Rischio per la sicurezza del personale durante la manutenzione

Il personale addetto alla manutenzione delle sottostazioni si affida all'integrità fisica dell'isolamento delle scatole di contatto come barriera di sicurezza primaria durante i lavori in presenza di tensione. Una scatola di contatto con cricche indotte da tensioni dovute al disallineamento presenta un rischio di scarica parziale e un potenziale rischio di flashover, minacciando direttamente la sicurezza delle squadre di manutenzione che lavorano nell'ambiente della sottostazione.

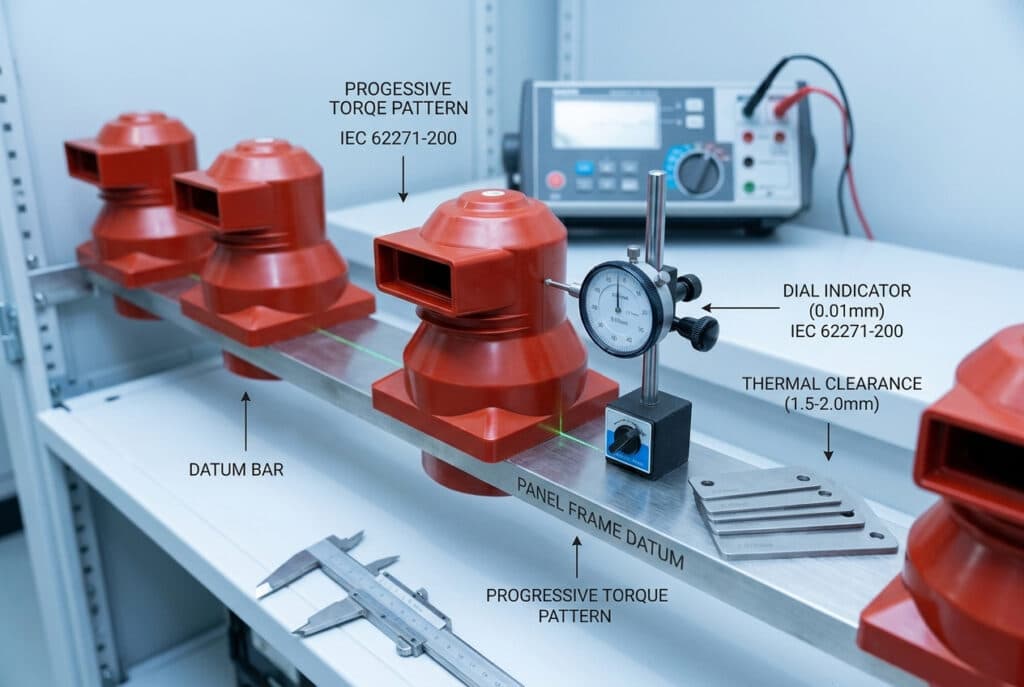

Come deve essere eseguito l'allineamento della scatola dei contatti per soddisfare gli standard IEC?

La seguente procedura di installazione rispecchia i requisiti di assemblaggio IEC 62271-200 e le migliori pratiche del settore per l'allineamento delle scatole di contatto delle sottostazioni.

1. Ispezione dimensionale in entrata
   Prima dell'installazione, misurare ogni scatola di contatto rispetto al disegno del produttore utilizzando calibri calibrati. Verificare la posizione dei fori di montaggio, la lunghezza totale e il diametro del foro. Rifiutare qualsiasi componente con deviazioni dimensionali superiori alla tolleranza specificata, in genere ±0,5 mm per le dimensioni critiche.

2. Stabilimento del datum del telaio del pannello
   Utilizzando una livella di precisione e una barra di riferimento in acciaio, stabilire un piano di riferimento orizzontale e verticale verificato sul telaio del pannello. Tutte e tre le posizioni delle scatole di contatto devono essere misurate da questo dato comune per garantire la simmetria fase-fase.

3. Posizionamento a secco prima del fissaggio
   Inserire tutte e tre le scatole di contatto nelle rispettive posizioni di montaggio, senza fissarle. Verificare l'allineamento assiale, angolare e fase-fase con l'ausilio di un indicatore del quadrante⁵ (risoluzione ≤ 0,01 mm). Verificare che sia mantenuto uno spazio di espansione termica di 1,5-2,0 mm tra l'alloggiamento epossidico e la struttura metallica adiacente.

4. Utilizzare solo spessori specificati dal produttore
   Se è necessaria una correzione della posizione, utilizzare solo le piastre di spessore lavorate con precisione specificate dal produttore della scatola di contatto, in genere in acciaio inox, con tolleranze di spessore di ±0,05 mm. Documentare lo spessore e la posizione degli spessori nel registro di montaggio.

5. Sequenza di coppia progressiva
   Applicare la coppia di serraggio in tre fasi progressive - 30%, 60% e 100% del valore di coppia specificato - in una sequenza incrociata. Verificare nuovamente l'allineamento con il comparatore dopo ogni fase. I valori di coppia finali devono essere conformi alle specifiche del produttore e devono essere registrati nella documentazione di installazione.

6. Verifica della resistenza dei contatti trifase
   Dopo l'assemblaggio completo, misurare la resistenza di contatto su tutte e tre le fasi utilizzando un micro-ohmmetro. Secondo la norma IEC 62271-1, i valori di resistenza devono essere compresi tra ±10% tra le fasi. Qualsiasi fase che presenti una resistenza superiore a 10% rispetto al valore della fase più bassa richiede lo smontaggio e il riallineamento.

7. Firma della sicurezza prima della messa in servizio
   Completare una lista di controllo formale per l'installazione che confermi la verifica dimensionale, le misure di allineamento, le registrazioni della coppia di serraggio e i risultati del test di resistenza prima di sottoporre il pannello al test di alta tensione. Questa documentazione fa parte del registro di conformità IEC per l'installazione della sottostazione.

Conclusione

Gli errori di allineamento delle scatole di contatto durante l'assemblaggio sono la causa principale e prevenibile degli incidenti di sicurezza nelle sottostazioni, dei guasti prematuri dei quadri e della non conformità agli standard IEC. Eliminando i cinque errori di installazione più comuni e sostituendoli con una procedura di allineamento strutturata e basata su misure, le squadre di installazione possono garantire che ogni scatola di contatto fornisca le sue prestazioni nominali e il suo margine di sicurezza per tutta la durata di vita del quadro. In Bepto Electric, le nostre scatole di contatto sono fornite con specifiche di allineamento dettagliate e supporto all'installazione per aiutare le squadre di sottostazione a fare la cosa giusta al primo tentativo.

Domande frequenti sull'allineamento della scatola dei contatti

1. Fornisce i requisiti generali e le condizioni di prova per gli standard delle apparecchiature di comando e controllo ad alta tensione. ↩

2. Specifica i requisiti di progettazione e costruzione per i quadri elettrici e i dispositivi di comando chiusi in metallo in c.a.. ↩

3. Spiega come i diversi materiali si espandano a tassi variabili in presenza di variazioni di temperatura, influenzando l'allineamento meccanico. ↩

4. Illustra i principi ingegneristici e le tecniche di misurazione per valutare la qualità dell'interfaccia di contatto elettrico. ↩

5. Descrive l'uso professionale di calibri di alta precisione per la verifica dell'allineamento assiale e angolare negli assemblaggi meccanici. ↩
