Come aggiornare i componenti del pannello per gli ambienti estremi

Introduzione

Gli impianti industriali sono tra gli ambienti più difficili al mondo per le apparecchiature elettriche. Polvere conduttiva, vapori corrosivi, cicli di calore estremi e vibrazioni meccaniche incessanti non fanno discriminazioni: attaccano ogni componente all'interno di un quadro elettrico isolato in aria, compresi gli accessori che la maggior parte delle squadre di manutenzione non ispeziona mai.

Quando gli accessori per l'isolamento si degradano in ambienti estremi, il pannello non si guasta in maniera rumorosa, ma silenziosa, attraverso lo strisciamento. scarica parziale¹, microfessurazioni e tracciamenti superficiali che si accumulano nel corso degli anni fino a rendere inevitabile un guasto.

Per i pannelli obsoleti che si avvicinano alla metà del loro ciclo di vita o che operano in condizioni che vanno oltre il loro limite di progettazione originale, un aggiornamento mirato degli accessori è l'intervento più efficace dal punto di vista dei costi. Questa guida spiega come valutare, pianificare ed eseguire un aggiornamento degli accessori conforme alle norme IEC che prolunga il ciclo di vita del pannello e ripristina i margini di sicurezza completi.

Indice dei contenuti

• Quali sono gli accessori dei pannelli più vulnerabili in ambienti industriali estremi?
• In che modo le condizioni estreme accelerano il degrado degli accessori rispetto agli standard IEC?
• Quali sono gli ambienti degli impianti industriali che richiedono la massima priorità di aggiornamento degli accessori?
• Come pianificare ed eseguire un aggiornamento degli accessori del pannello di sicurezza, passo dopo passo?
• FAQ

Quali sono gli accessori dei pannelli più vulnerabili in ambienti industriali estremi?

Non tutti gli accessori si degradano allo stesso ritmo. Capire quali sono i componenti che subiscono le maggiori sollecitazioni in ambienti estremi permette ai tecnici della manutenzione di stabilire le priorità di aggiornamento e di allocazione del budget in modo efficace.

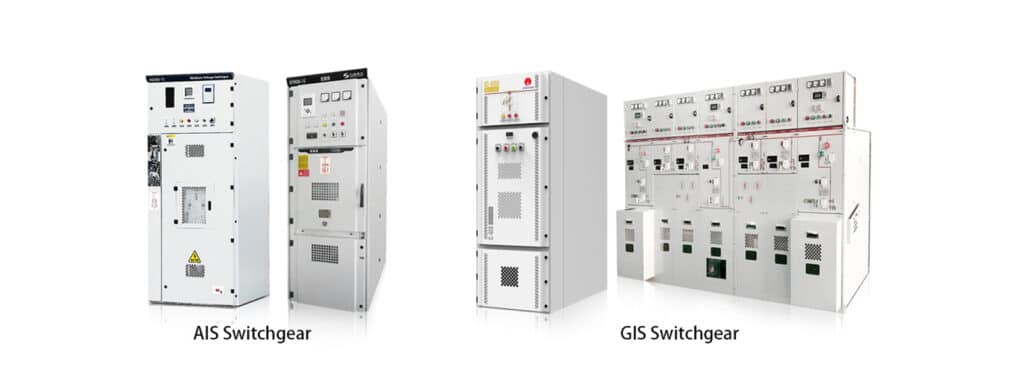

Gli accessori dei quadri isolati in aria più vulnerabili nelle condizioni difficili degli impianti industriali sono:

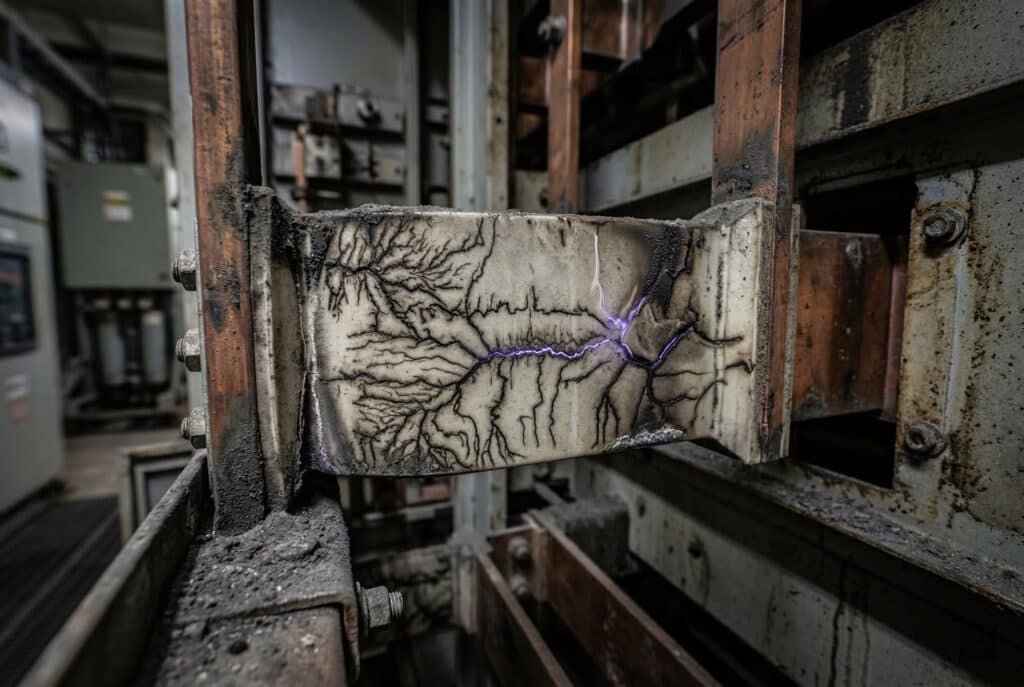

• Isolatori di supporto delle sbarre - esposti a cicli termici continui, a fatica da vibrazioni e a contaminazione superficiale; il primo componente a sviluppare microfessurazioni in ambienti ad alta temperatura
• Barriere di fase e schermi d'arco: le superfici polimeriche accumulano strati di polvere conduttiva che riducono la distanza di dispersione effettiva nel tempo, anche quando le dimensioni fisiche rimangono invariate.
• Sistemi di sigillatura per l'ingresso dei cavi - le guarnizioni elastomeriche si induriscono e si incrinano sotto l'esposizione ai raggi UV e agli attacchi chimici, consentendo l'ingresso di umidità e particolato nella camera di terminazione dei cavi.
• Pannelli isolanti per tapparelle: i ripetuti cicli meccanici in ambienti ad alta vibrazione causano l'usura dei punti di rotazione, compromettendo l'isolamento IP durante le operazioni di scaffalatura.
• Supporti per l'isolamento dei trasformatori di strumenti - la mancata corrispondenza della dilatazione termica tra le staffe metalliche e gli isolanti polimerici genera una progressiva sollecitazione meccanica nei punti di fissaggio

Ognuno di questi componenti ha una durata di vita definita in base agli standard IEC 62271-200² condizioni. In ambienti industriali estremi, la durata effettiva può essere 40-60% inferiore a quella nominale, rendendo essenziale una pianificazione proattiva degli aggiornamenti piuttosto che opzionale.

Un'intuizione chiave: Un quadro che opera in un cementificio o in un'acciaieria può esaurire il suo ciclo di vita degli accessori in 8-10 anni, anche se il quadro primario ha una durata nominale di 25 anni. L'aggiornamento degli accessori a metà del ciclo di vita non è una riparazione, ma una strategia di estensione del ciclo di vita.

In che modo le condizioni estreme accelerano il degrado degli accessori rispetto agli standard IEC?

Gli standard IEC definiscono i parametri di prestazione in condizioni di test controllate. Gli ambienti industriali estremi attaccano sistematicamente i margini tra le prestazioni reali e i parametri di riferimento. La comprensione dei meccanismi di degrado aiuta gli ingegneri a scegliere le specifiche di aggiornamento più adatte.

Stress termico e rottura del dielettrico

I test di tipo standard IEC 62271-200 sono condotti a temperature ambiente fino a 40°C. Molti ambienti di impianti industriali (camere di cottura, sale compressori, sale turbine) sopportano temperature ambiente di 55-70°C in modo continuativo. A temperature elevate:

• L'isolamento polimerico si ammorbidisce e perde stabilità dimensionale
• Rigidità dielettrica³ diminuisce di circa 1-2% per °C al di sopra della classe termica nominale.
• La degradazione ossidativa accelera, riducendo la resistività superficiale

In questi ambienti, gli accessori devono essere aggiornati con materiali di Classe termica F (155°C) o Classe H (180°C) per mantenere le prestazioni dielettriche conformi alle norme IEC.

Contaminazione chimica e conduttiva

Le atmosfere industriali introducono contaminanti a cui gli accessori standard non sono progettati per resistere:

Tipo di contaminante	Fonte	Effetto sugli accessori
Polvere di carbonio	Acciaierie, fonderie	Strato conduttivo sulle superfici degli isolatori, riduce le prestazioni CTI
Composti dello zolfo	Impianti chimici, raffinerie	Accelera l'ossidazione del polimero, degrada la resistività della superficie
Polvere di cemento	Impianti di cemento	Strato igroscopico che assorbe l'umidità, aumentando la corrente di dispersione
Nebbia salina	Siti industriali costieri	Pellicola elettrolitica di superficie, attiva il tracciamento a tensione ridotta
Nebbia di olio idraulico	Baie per macchinari pesanti	Penetra nelle microfessure, riduce la rigidità dielettrica del polimero

Per ogni classe di contaminanti, l'effettivo Grado di inquinamento⁴ dell'installazione aumenta, spesso passando dall'ipotesi di progetto di PD2 alle condizioni reali sul campo di PD3 o PD4. I requisiti di creepage della norma IEC 60664-1 variano di conseguenza e gli accessori che erano conformi al momento della messa in servizio possono non essere più conformi allo standard dopo due o tre anni di funzionamento.

Fatica meccanica da vibrazioni

Gli ambienti degli impianti industriali generano vibrazioni continue a bassa frequenza causate da motori, compressori e macchinari pesanti. Gli isolatori di supporto delle sbarre e le staffe di montaggio subiscono carichi meccanici ciclici che causano:

• Microfrattura progressiva nei punti di concentrazione delle sollecitazioni
• Allentamento della ferramenta di fissaggio, aumento del carico dinamico sui corpi isolanti
• Corrosione da sfregamento⁵ alle interfacce metallo-polimero

La norma IEC 62271-200 non prevede test di resistenza alle vibrazioni per gli accessori come standard, per cui è essenziale specificare accessori con resistenza alle vibrazioni documentata quando si aggiornano i pannelli in impianti industriali.

Caso cliente: Un operatore di un impianto petrolchimico nella regione del Golfo ha scoperto che i livelli di scarica parziale su un pannello a 12 kV di 12 anni erano aumentati da 15 pC di base a oltre 800 pC nel corso di 18 mesi. Le immagini termiche hanno rivelato che tre isolatori di supporto delle sbarre avevano temperature superficiali di 22°C superiori ai componenti adiacenti. Gli accessori aggiornati con classe termica H e materiali CTI Gruppo I hanno ridotto i livelli di PD a meno di 50 pC in un solo ciclo operativo.

Quali sono gli ambienti degli impianti industriali che richiedono la massima priorità di aggiornamento degli accessori?

Non tutti gli impianti industriali presentano la stessa urgenza di aggiornamento. La definizione delle priorità deve basarsi su una combinazione di gravità ambientale ed età del pannello rispetto al ciclo di vita dell'accessorio.

Livello 1 - Priorità di aggiornamento immediata

Questi ambienti combinano simultaneamente più meccanismi di degrado e richiedono accessori con le specifiche più elevate:

• Fonderie di acciaio e alluminio - calore estremo, polvere metallica conduttiva, vibrazioni
• Raffinerie chimiche e petrolchimiche - attacco di vapori chimici, cicli di umidità, interfacce di atmosfere potenzialmente esplosive
• Impianti di produzione del cemento - accumulo di polvere igroscopica, temperatura ambiente elevata, vibrazioni

I pannelli in ambienti di livello 1 che funzionano da oltre 8 anni devono essere valutati per l'aggiornamento degli accessori, indipendentemente dalle condizioni visibili.

Livello 2 - Aggiornamento pianificato entro 12-24 mesi

• Impianti di estrazione mineraria e di lavorazione dei minerali - polvere abrasiva, umidità, vibrazioni
• Cartiere - elevata umidità, esposizione chimica, rischio di infiltrazione di vapore
• Lavorazione di alimenti e bevande - esposizione a sostanze chimiche per la pulizia, cicli di condensazione

Livello 3 - Aggiornamento basato sulle condizioni

• Impianti di produzione automobilistica - polvere moderata, temperatura controllata, bassa esposizione chimica
• Tessile e industria leggera - bassa contaminazione, range di umidità standard
• Sale per data center e impianti HVAC commerciali - ambiente pulito, range termico standard

Regola di attivazione dell'aggiornamento: Per qualsiasi pannello di impianto industriale, avviare la pianificazione dell'aggiornamento quando la resistenza dell'isolamento scende al di sotto di 500 MΩ, la scarica parziale supera i 100 pC o l'ispezione visiva rivela la presenza di tracce superficiali su qualsiasi accessorio polimerico.

Come pianificare ed eseguire un aggiornamento degli accessori del pannello di sicurezza, passo dopo passo?

Un processo di aggiornamento strutturato garantisce la conformità alle norme IEC, riduce al minimo i tempi di inattività ed elimina il rischio di introdurre nuove modalità di guasto durante l'intervento. La seguente sequenza si applica agli aggiornamenti degli accessori dei quadri isolati in aria negli impianti industriali.

1. Eseguire una valutazione completa delle condizioni - Eseguire la misurazione IR, la mappatura PD e la termografia del pannello sotto carico. Documentare i valori di riferimento per tutti gli accessori accessibili. Identificare i componenti che presentano un degrado rispetto ai criteri di accettazione IEC 62271-200.

2. Classificare l'ambiente di installazione - Assegnare il grado di inquinamento secondo la norma IEC 60664-1 in base alle condizioni attuali del sito, non ai dati originali di messa in servizio. Gli ambienti degli impianti industriali cambiano spesso classe di inquinamento a seconda dei processi produttivi.

3. Definire le specifiche degli accessori aggiornati - Per ogni componente identificato per la sostituzione, specificare: il gruppo CTI minimo, la distanza di dispersione richiesta, la classe termica, il grado di resistenza meccanica ed eventuali requisiti specifici per l'ambiente (resistenza ai raggi UV, resistenza chimica, grado di vibrazione).

4. Verificare l'intercambiabilità dimensionale ed elettrica - Gli accessori aggiornati devono corrispondere alla geometria di fissaggio originale e all'inviluppo del conduttore. Verificare che le dimensioni di dispersione aggiornate non riducano le distanze fase-fase o fase-terra in altri punti del quadro.

5. Richiedete ai fornitori di fornire i rapporti di prova del tipo IEC 62271-200, i certificati CTI IEC 60112, la certificazione della classe termica e le registrazioni dei controlli dimensionali prima di emettere un ordine di acquisto.

6. Programmare un'interruzione programmata ed eseguire l'aggiornamento - Togliere la tensione, mettere a terra e dimostrare l'isolamento secondo le norme di sicurezza locali. Sostituire tutti gli accessori identificati in un unico intervento, ove possibile, per evitare di ripetere l'accesso al pannello. Seguire le specifiche di coppia per tutti gli elementi di fissaggio.

7. Convalida delle prestazioni post-aggiornamento - Dopo la rialimentazione, ripetere la misurazione IR e la mappatura PD. Confermare che i livelli di PD sono inferiori a 100 pC e che i valori di IR superano i 1.000 MΩ. Documentare i risultati come nuova linea di base del ciclo di vita del pannello aggiornato.

Seguendo questo processo in sette fasi, l'aggiornamento di un accessorio si trasforma da un'attività di manutenzione reattiva in un intervento proattivo di gestione del ciclo di vita, pienamente allineato agli standard IEC e ai requisiti di sicurezza degli impianti industriali.

Conclusione

Gli ambienti industriali estremi richiedono agli accessori dei quadri isolati in aria più di quanto non prevedano le condizioni di prova standard IEC. Stress termico, contaminazione chimica, polvere conduttiva e vibrazioni meccaniche si combinano per ridurre il ciclo di vita degli accessori ed erodere i margini di sicurezza che proteggono il personale e i beni di produzione. Un processo di aggiornamento strutturato e allineato alle norme IEC - mirato ai componenti giusti, con le specifiche giuste, al punto giusto del ciclo di vita del quadro - è la strategia più affidabile per mantenere l'integrità del quadro senza sostituire completamente il quadro.

In Bepto Electric, le nostre soluzioni di aggiornamento degli accessori AIS sono progettate per gli ambienti industriali più esigenti, supportate da una documentazione completa sugli standard IEC e da un'assistenza per tutto il ciclo di vita, dalle specifiche alla messa in servizio.

Domande frequenti sugli aggiornamenti degli accessori dei pannelli per ambienti estremi

1. Spiega il fenomeno della rottura dielettrica localizzata nei sistemi di isolamento elettrico solido sottoposti a sollecitazioni ad alta tensione. ↩

2. Descrive le specifiche internazionali di sicurezza e di prestazione per i quadri elettrici e i dispositivi di comando in c.a. chiusi in metallo. ↩

3. Descrive il campo elettrico massimo che un materiale può sopportare in condizioni ideali senza subire guasti elettrici. ↩

4. Definisce la classificazione numerica dell'inquinamento ambientale in base alla quantità di polvere conduttiva e di umidità presenti. ↩

5. Fornisce dettagli tecnici sull'usura e sui danni che si verificano sulle asperità di contatto delle superfici di accoppiamento soggette a vibrazioni. ↩
