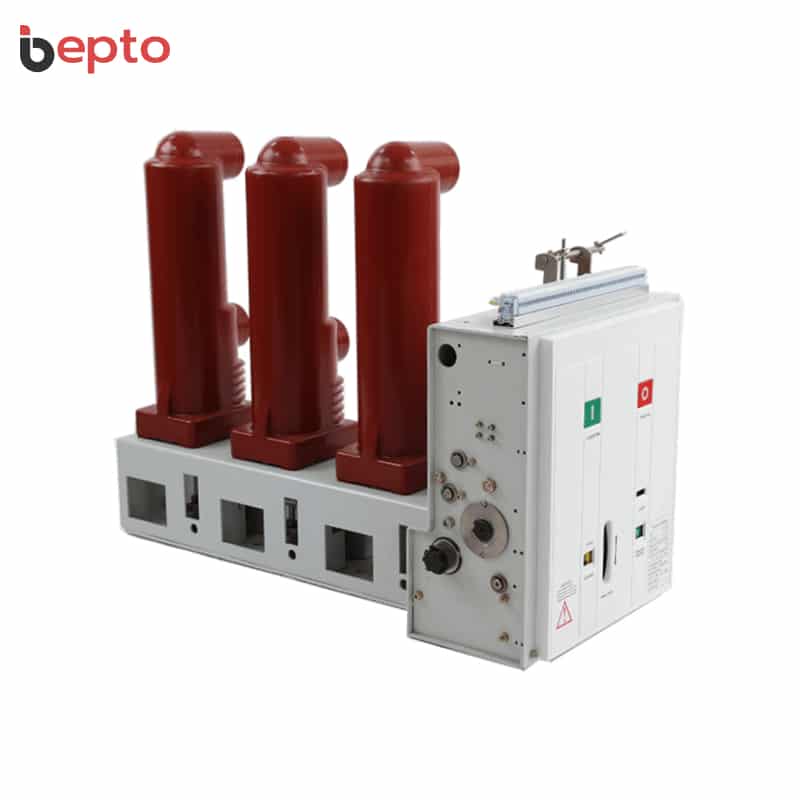

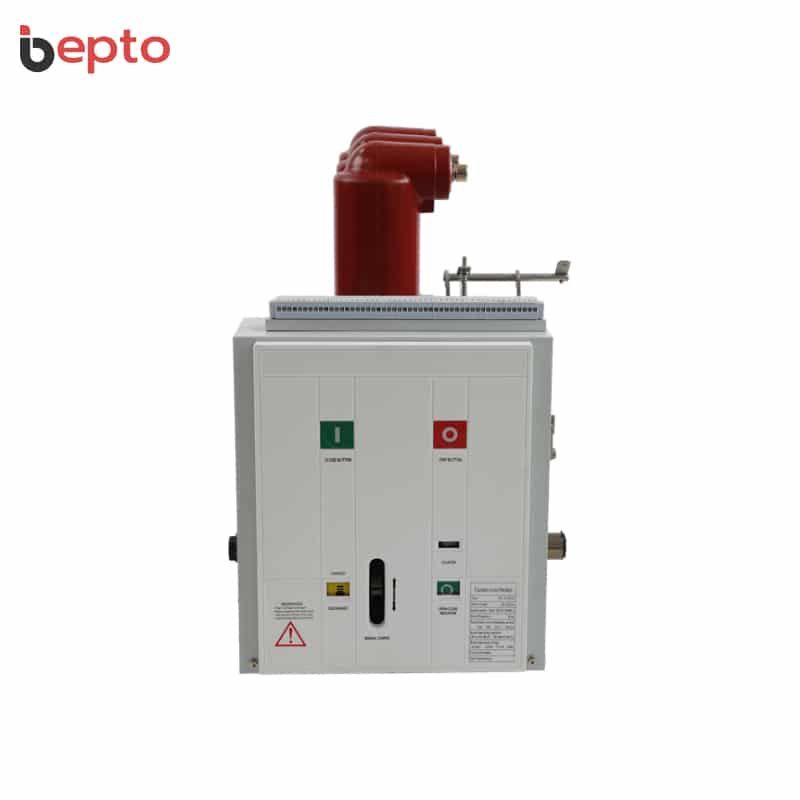

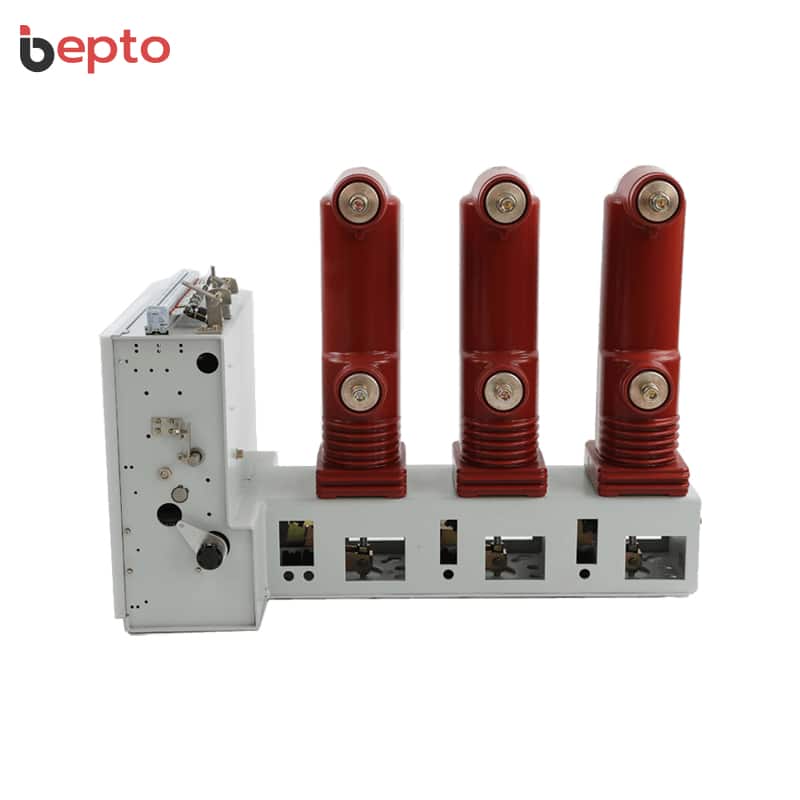

Interruttore in vuoto per interni da 12kV: MV VCB 1250A ad alta tensione, poli sigillati, durata E2/M2, funzionamento frequente, commutazione di vari carichi, rottura di 31,5kA, 10000 cicli, protezione da urti/polvere/condensa, da -15°C a +40°C.
Serie di VCB avanzati da interno a 12kV: Interruttore sottovuoto premium per interni ad alta tensione progettato per i quadri interni del sistema di alimentazione a 12kV, adatto come unità di protezione e controllo per le apparecchiature della rete elettrica e per la progettazione dell'alimentazione delle imprese industriali/ minerarie, ideale per la commutazione di vari carichi di natura diversa, operazioni frequenti, interruzione multipla della corrente di cortocircuito, in grado di erogare 630-1250A di corrente nominale, 20-31.5kA di interruzione del cortocircuito, 50-80kA di chiusura del cortocircuito (picco), 10000 cicli di vita meccanica (livello M2), 50 tempi nominali di interruzione/chiusura del cortocircuito, adotta un meccanismo di funzionamento dell'interruttore di nuovo tipo, la parte primaria utilizza poli sigillati solidamente di marche internazionali, l'interruttore a vuoto e le parti principali del circuito conduttivo sono sigillate solidamente nell'insieme, vita elettrica E2.
Pali a tenuta stagna e funzionamento frequente pronti per l'uso: 12kV Indoor MV VCB incorpora la tecnologia dei poli a tenuta stagna che protegge l'interruttore dagli effetti di urti, polvere e condensa, forte adattabilità ambientale che riduce notevolmente i costi di funzionamento e manutenzione, meccanismo di funzionamento integrato con il corpo dell'interruttore verificato da test di tipo, vita elettrica E2 e vita meccanica M2 che assicurano l'affidabilità a lungo termine, funzionamento da -15°C a +40°C, altitudine ≤1000m, fornendo una soluzione affidabile di interruzione del circuito sottovuoto per le apparecchiature della rete elettrica, imprese industriali/estrattive, operazioni frequenti, commutazione di vari carichi, interruzioni multiple di cortocircuito.

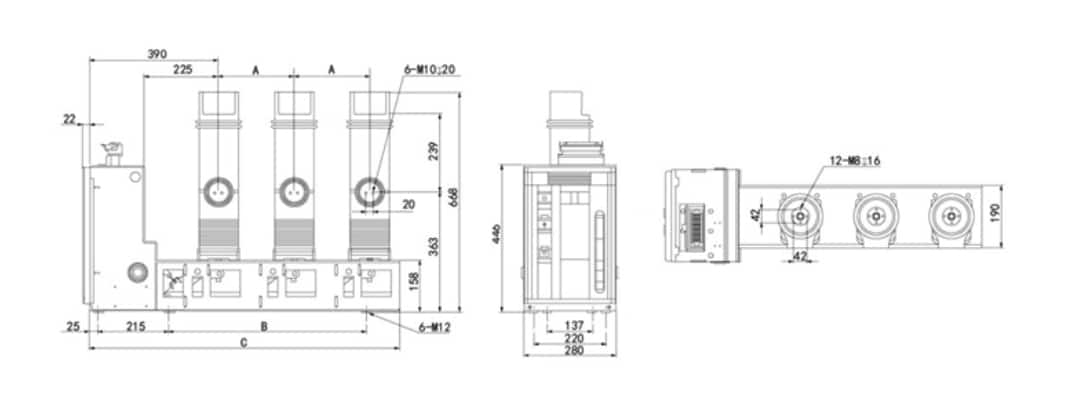

| A | B | C |
| 210 | 550 | 901 |
| 230 | 600 | 941 |
| 275 | 650 | 1031 |
| Interruttore automatico sottovuoto da 12kV per interni Specifiche | 12kV MV VCB (20/25kA) | 12kV MV VCB (31,5kA) | Unità |
| Marchio | Sistemi di isolamento Bepto | - | |
| Numero di modello | Interruttore automatico in vuoto da 12kV per interni (MV) | - | |
| Tipo di prodotto | Interruttore in vuoto per interni ad alta tensione (MV VCB) con poli sigillati in modo solido per il funzionamento frequente e la commutazione di vari carichi | - | |
| Tecnologia di base | Meccanismo di funzionamento dell'interruttore automatico di nuovo tipo + poli sigillati in modo solido (marche internazionali) + parti dell'interruttore sottovuoto e del circuito conduttivo principale sigillate in modo solido nell'insieme + protezione da urti/polvere/condensa + design integrato + durata elettrica E2 + durata meccanica M2 | - | |
| Tensione nominale | 12 | kV | |
| Tensione massima di lavoro | 12 | kV | |
| Corrente nominale | 630, 1250 | A | |
| Corrente nominale di interruzione del cortocircuito | 20/25 | 31.5 | kA |
| Corrente nominale di chiusura del cortocircuito (picco) | 50/63 | 80 | kA |
| Corrente di tenuta nominale (picco) | 50/63 | 80 | kA |
| 4s Corrente nominale di breve durata | 20/25 | 31.5 | kA |
| Livello di isolamento nominale - Tensione di tenuta a frequenza industriale | 42/48 | kV | |
| Livello di isolamento nominale - Tensione di tenuta all'impulso di un fulmine | 75/85 | kV | |
| Sequenza di funzionamento nominale | O-0,3s-CO-180s-CO | - | |
| Vita meccanica (livello M2) | 10000 | cicli | |
| Vita elettrica (livello E2) | Sì (vita elettrica di livello E2) | - | |
| Tempi nominali di interruzione/chiusura del cortocircuito | 50 | tempi | |
| Meccanismo di funzionamento Tensione nominale | AC/DC 110, 220 | V | |
| Distanza di commutazione del contatto | >11 | mm | |
| Oltrecorsa (lunghezza di compressione della molla di contatto) | 4±0.5 | mm | |
| Asincronismo di rottura/chiusura trifase | <2 | ms | |
| Contatto Chiusura Tempo di rimbalzo | <2 | ms | |
| Velocità media di rottura | 0.9-1.7 | m/s | |
| Velocità media di chiusura | 0.6-1.0 | m/s | |
| Tempo di rottura (massima tensione di esercizio) | <0.05 | s | |
| Tempo di interruzione (tensione di esercizio più bassa) | <0.08 | s | |
| Orario di chiusura | <0.1 | s | |
| Resistenza del circuito principale | <45 | μΩ | |
| Tolleranza Usura accumulata Spessore del contatto | 3 | mm | |
| Temperatura ambiente (massima) | +40 | °C | |
| Temperatura ambiente (minima) | -15 | °C | |
| Umidità relativa (media giornaliera) | ≤95 | % | |
| Umidità relativa (media mensile) | ≤90 | % | |
| Pressione di vapore (media giornaliera) | ≤22×10-³ | MPa | |
| Pressione di vapore (media mensile) | ≤1.8×10-³ | MPa | |
| Altitudine | ≤1000 | m | |
| Intensità del terremoto | ≤8 gradi | - | |
| Condizioni ambientali | Nessun inquinamento significativo da polveri, fumi, gas corrosivi/infiammabili, vapore, nebbia salina. | - | |
| Pali a tenuta stagna (marchi internazionali) | Sì (Interruttore sottovuoto + parti principali del circuito conduttivo sigillate solidamente nell'insieme) | - | |
| Protezione da urti, polvere e condensa | Sì (protegge l'interruttore dagli effetti di urti, polvere e condensa) | - | |
| Forte adattabilità ambientale | Sì (riduce notevolmente i costi di funzionamento e manutenzione) | - | |
| Design integrato | Sì (meccanismo di funzionamento integrato nel corpo dell'interruttore, test di tipo verificato) | - | |
| E2 Vita elettrica | Sì (vita elettrica di livello E2 per un'affidabilità a lungo termine) | - | |
| M2 Vita meccanica | Sì (vita meccanica livello M2, 10000 cicli) | - | |
| Meccanismo di funzionamento di nuovo tipo | Sì (adotta un meccanismo di funzionamento dell'interruttore automatico di nuovo tipo) | - | |
| Vantaggi principali | Poli a tenuta stagna, durata E2/M2, funzionamento frequente, commutazione di vari carichi, interruzione multipla, protezione da urti/polvere/condensa, design integrato, forte adattabilità all'ambiente, 10000 cicli, rottura da 31,5kA | - | |
| Applicazioni primarie | Quadro interno del sistema di alimentazione a 12kV, unità di protezione e controllo per le apparecchiature della rete elettrica, progettazione dell'alimentazione delle imprese industriali e minerarie, commutazione di vari carichi di natura diversa, operazioni frequenti, interruzione multipla della corrente di cortocircuito | - | |
