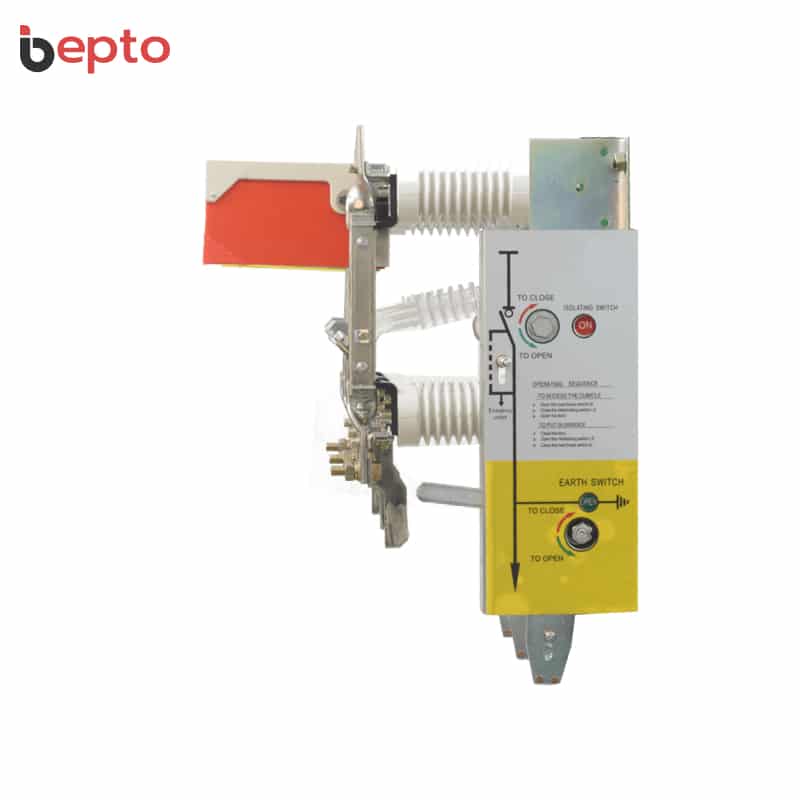

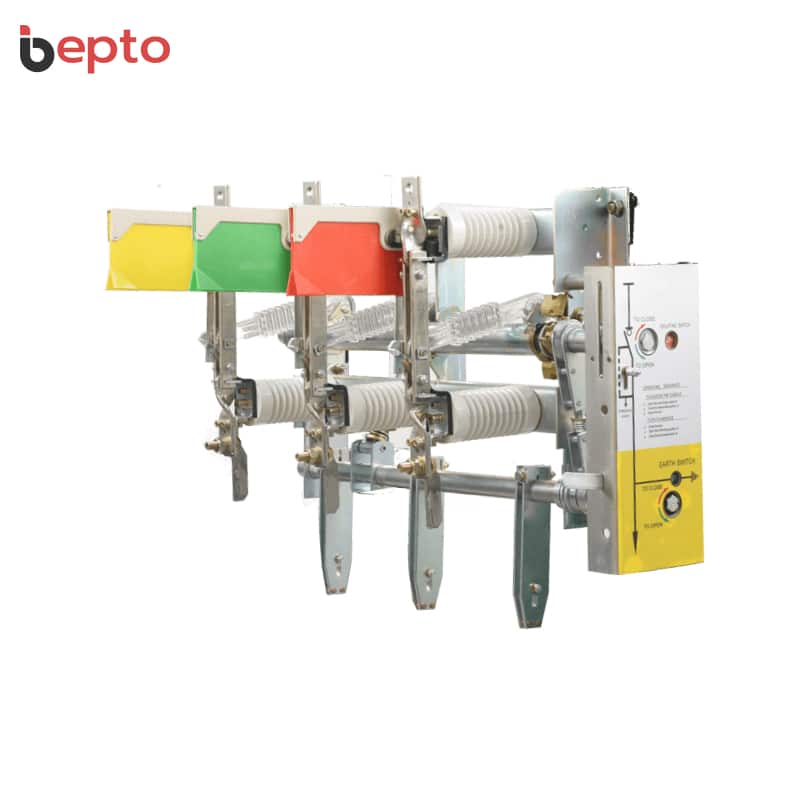

FN7-12D Interruttore per interni: interruttore di media tensione da 12kV 630A con meccanismo a molla o interruttore in vuoto opzionale, 50kA di interruzione, 31,5kA di tenuta, combinazione di fusibili, impulso da 85kV, funzionamento affidabile.
Interruttore a strappo per interni Advanced FN7-12D: Serie Premium FN7-12D caratterizzata da una configurazione flessibile con meccanismo a molla per commutazione standard ON/OFF o interruttore sottovuoto opzionale per una maggiore affidabilità nelle reti di alimentazione trifase AC 50/60Hz da 12kV 630A, che offre un'eccezionale capacità di chiusura del cortocircuito da 50kA con 31kA/1s di corrente nominale di breve durata (20kA/2s, 18kA/3s).5kA/1s (20kA/2s, 18kA/3s), progettato per interrompere la corrente di carico e controllare la corrente di cortocircuito, con una resistenza all'impulso di fulmine di 85kV attraverso la distanza di isolamento e una resistenza alla frequenza di alimentazione di 48kV, con capacità di combinazione di fusibili fino a 1600A di capacità di interruzione massima e 200A di corrente massima del fusibile.
Rete di distribuzione affidabile e pronta: FN7-12D incorpora un'installazione semplificata con un design integrato del meccanismo di funzionamento (tipo FN7C-12 con scatola portafusibili), adatto a temperature ambiente da -10°C a +40°C e ad altitudini fino a 1000m, fornendo una soluzione affidabile di commutazione dell'interruzione del carico per sottostazioni interne, impianti industriali, sistemi di distribuzione dell'energia e reti a media tensione che richiedono un funzionamento flessibile dell'interruttore a molla o sottovuoto con protezione del fusibile e prestazioni di isolamento superiori.
| Specifiche del sezionatore di carico per interni FN7-12D | Parametri tecnici | Unità |
|---|---|---|
| Numero di modello | FN7-12D (disponibile anche FN7-24) | - |
| Marchio | Sistemi di isolamento Bepto | - |
| Tipo di prodotto | Interruttore a media tensione per interni (LBS) | - |
| Opzioni del meccanismo di funzionamento | Meccanismo a molla / Interruttore a vuoto (opzionale) | - |
| Tensione nominale | 12 (24 disponibili) | kV |
| Corrente nominale | 630 | A |
| Frequenza nominale | 50 / 60 | Hz |
| Corrente nominale di chiusura del cortocircuito | 50 | kA |
| Corrente nominale di picco (corrente costante dinamica) | 50 | kA |
| Corrente nominale di tenuta a breve termine (1s) | 31,5 (FN7-12) / 25 (FN7-24) | kA |
| Corrente nominale di tenuta a breve termine (2s) | 20 (FN7-12) / 25 (FN7-24) | kA |
| Corrente nominale di tenuta a breve termine (3s) | 18 (FN7-12) / 16 (FN7-24) | kA |
| Massima capacità di interruzione in collaborazione con i fusibili. Capacità di interruzione in collaborazione con il fusibile | 1600 (FN7-12) / 900 (FN7-24) | A |
| Max. Corrente del fusibile | 200 | A |
| 1 Min Tensione di tenuta a frequenza di alimentazione (verso terra e tra i poli) | 42 (FN7-12) / 65 (FN7-24) | kV |
| 1 Tensione di tenuta a frequenza di alimentazione minima (attraverso la distanza di isolamento) | 48 (FN7-12) / 79 (FN7-24) | kV |
| Tensione di tenuta all'impulso di un fulmine (verso terra e tra i poli) Picco | 75 (FN7-12) / 125 (FN7-24) | kV |
| Tensione di tenuta all'impulso di un fulmine (attraverso la distanza di isolamento) Picco | 85 (FN7-12) / 145 (FN7-24) | kV |
| Intervallo di temperatura ambiente | Da -10°C a +40°C | - |
| Altitudine massima | 1000 | m |
| Umidità relativa | Giornaliero ≤90%, mensile ≤95% | - |
| Applicazione | Sottostazioni interne, distribuzione dell'energia, reti a media tensione | - |
