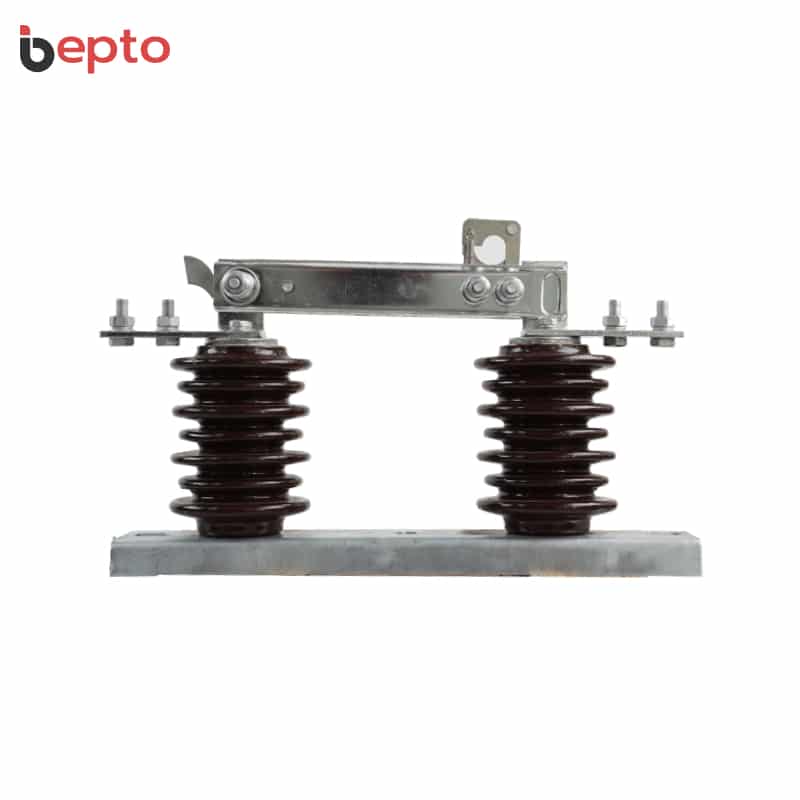

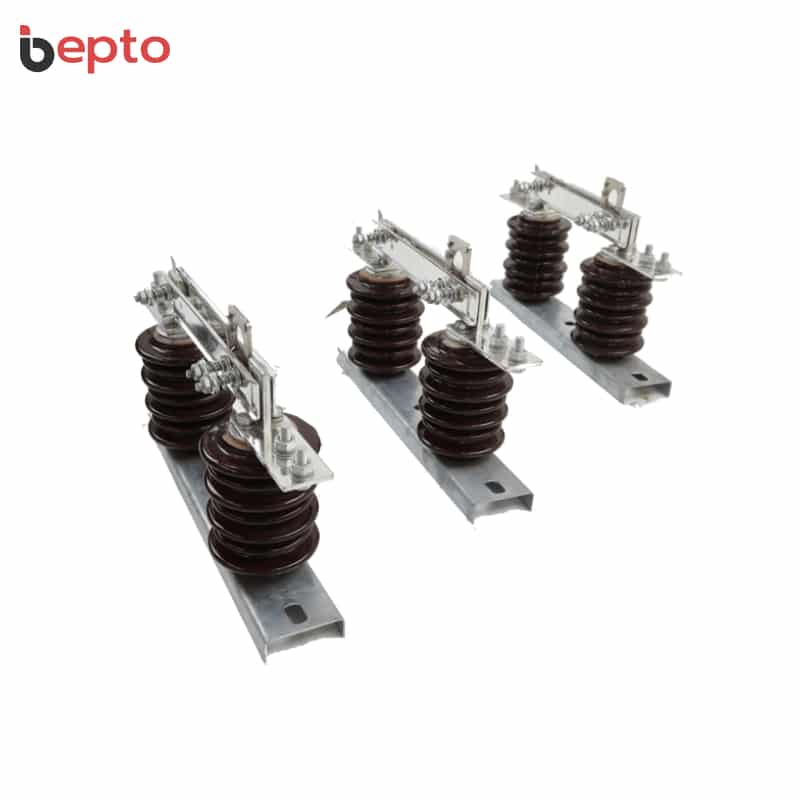

Interruttore isolatore HV all'aperto GW9 10-20kV 400-1250A: Tipo a gancio, corrente alternata trifase 50 Hz, spostamento senza carico della linea di trasmissione, manutenzione delle sbarre, isolamento degli interruttori, allegato in rame e alluminio, firmware in acciaio inox, base in zinco con placcatura a caldo, resistenza alla corrosione antisporco, resistenza a 20-31,5kA, picco di 50-80kA.
Serie avanzata di interruttori isolatori a gancio GW9: Interruttore isolatore ad alta tensione all'aperto valutato 10kV/15kV/20kV adatto per apparecchiature elettriche ad alta tensione trifase AC 50Hz all'aperto, progettato per la linea di trasmissione ad alta tensione che non sposta il carico e la manutenzione della sbarra collettrice ad alta tensione, le apparecchiature elettriche come gli interruttori e l'isolamento elettrico della linea ad alta tensione in tensione, può dividere la corrente del piccolo condensatore e dell'induttore, la corrente nominale 400-1250A con la corrente nominale di resistenza a breve termine 20-31,5kA (4s) e la corrente nominale di resistenza di picco 50-80kA.
Struttura semplice e caratteristiche anticorrosione superiori: GW9 incorpora un design semplice e ragionevole della struttura utilizzando l'allegato in rame e alluminio, il firmware stretto in acciaio inossidabile e la base di zinco placcata a caldo che fornisce una buona capacità di resistenza alla corrosione e alla sporcizia, prestazioni affidabili con un peso leggero e un'installazione conveniente che non richiede pulizia e manutenzione periodiche, funziona con una tensione di lavoro massima di 12-24kV, una tensione di resistenza alla frequenza di alimentazione di 1 minuto di 42-79kV a terra/fase, una tensione di resistenza all'impulso di un fulmine di 75-145kV di picco a terra/fase, fornendo un'apparecchiatura elettrica ad alta pressione all'aperto conveniente e a basso costo per i segmenti di linee di distribuzione urbane e rurali da 10-20kV, per i punti di scollegamento ovvi della sezione di manutenzione.
| Specifiche dell'interruttore isolatore HV da esterno GW9 | Parametro | Unità |
|---|---|---|
| Marchio | Sistemi di isolamento Bepto | - |
| Numero di modello | GW9-10 / GW9-15 / GW9-20 | - |
| Categoria | Sezionatori e sezionatori ad alta tensione | - |
| Tipo di prodotto | Interruttore isolatore HV all'aperto (tipo di gancio 10-20kV 400-1250A) per la linea di trasmissione che non sposta il carico con l'allegato di alluminio di rame e la capacità di resistenza alla corrosione anti-sporco | - |
| Tecnologia di base | Apparecchiature elettriche trifase AC 50Hz per esterni ad alta tensione + Linea di trasmissione ad alta tensione senza spostamento del carico + Manutenzione delle sbarre ad alta tensione + Isolamento elettrico degli interruttori automatici + Isolamento della linea ad alta tensione in tensione + Divisione della corrente di piccoli condensatori e induttori + Design semplice e ragionevole della struttura + Allegato in rame e alluminio + Firmware stretto in acciaio inossidabile + Base in zinco placcata a caldo + Buona capacità di resistenza alla corrosione e alla sporcizia + Prestazioni affidabili + Peso leggero + Installazione conveniente + Nessuna pulizia periodica + Linea di distribuzione urbana/diramazione/sezione di manutenzioneSporcizia e resistenza alla corrosione + Prestazioni affidabili + Peso leggero + Installazione conveniente + Nessuna pulizia e manutenzione periodica + Linea di distribuzione urbana e rurale da 10-20kV + Punti di disconnessione di segmento/filiale/sezione di manutenzione | - |
| Opzioni di tensione nominale | 10kV / 15kV / 20kV | kV |
| Tensione massima di lavoro | 12kV / 17,5kV / 24kV | kV |
| Frequenza nominale | 50 | Hz |
| Opzioni di corrente nominale | 400A / 630A / 1250A | A |
| Tipo di installazione | All'aperto | - |
| Tipo attuale | CA (corrente alternata) | - |
| Fasi | Trifase | - |
| Tipo di asta a gancio | Sì (funzionamento a gancio) | - |
| Linea di trasmissione senza spostamento del carico | Sì (per linee di trasmissione ad alta tensione senza spostamento del carico) | - |
| Manutenzione delle sbarre ad alta tensione | Sì (Manutenzione delle sbarre ad alta tensione) | - |
| Interruttori automatici Isolamento | Sì (apparecchiature elettriche come gli interruttori automatici di isolamento) | - |
| Isolamento della linea ad alta tensione in tensione | Sì (Isolamento elettrico della linea ad alta tensione sotto tensione) | - |
| Divisione della corrente di piccoli condensatori e induttori | Sì (può dividere la corrente di piccoli condensatori e induttori) | - |
| Struttura semplice e ragionevole | Sì (Struttura semplice e ragionevole) | - |
| Allegato rame e alluminio | Sì (allegato in rame e alluminio) | - |
| Acciaio inossidabile Firmware stretto | Sì (Firmware a tenuta di acciaio inossidabile) | - |
| Placcatura a caldo Base zinco | Sì (placcatura a caldo a base di zinco) | - |
| Capacità antisporco | Sì (buona capacità antisporco) | - |
| Resistenza Capacità di corrosione | Sì (buona capacità di resistenza alla corrosione) | - |
| Prestazioni affidabili | Sì (prestazioni affidabili) | - |
| Peso ridotto | Sì (peso leggero) | - |
| Installazione comoda | Sì (installazione comoda) | - |
| Nessuna pulizia e manutenzione periodica | Sì (senza pulizia e manutenzione periodica) | - |
| Linea di distribuzione urbana e rurale | Sì (Linea di distribuzione 10-20kV urbana e rurale) | - |
| Segmento/Filiale/Sezione Manutenzione | Sì (per i punti di disconnessione di segmenti, diramazioni e sezioni di manutenzione) | - |
| Basso costo | Sì (Prezzo basso conveniente) | - |
| No | Tipo | GW9-10 | GW9-15 | GW9-20 |
|---|---|---|---|---|
| 1 | Tensione nominale (kV) | 10 | 15 | 20 |
| 2 | Tensione massima di lavoro (kV) | 12 | 17.5 | 24 |
| 3 | Frequenza nominale (Hz) | 50 | 50 | 50 |
| Corrente nominale (A) | 400 | 630 | 1250 | |
| 4 | Corrente e tempo di tenuta nominale a breve termine (kA/s) | 20/4 | 25/4 | 31.5/4 |
| 5 | Corrente nominale di picco (kA) | 50 | 63 | 80 |
| 6 | 1min Tensione di tenuta a frequenza di alimentazione (valore effettivo) | |||
| Verso terra (kV) | 42 | 45 | 65 | |
| Alla fase (kV) | 48 | 65 | 79 | |
| 7 | Tensione di resistenza all'impulso del fulmine (valore di picco) | |||
| Verso terra (kV) | 75 | 105 | 125 | |
| Alla fase (kV) | 85 | 120 | 145 |
