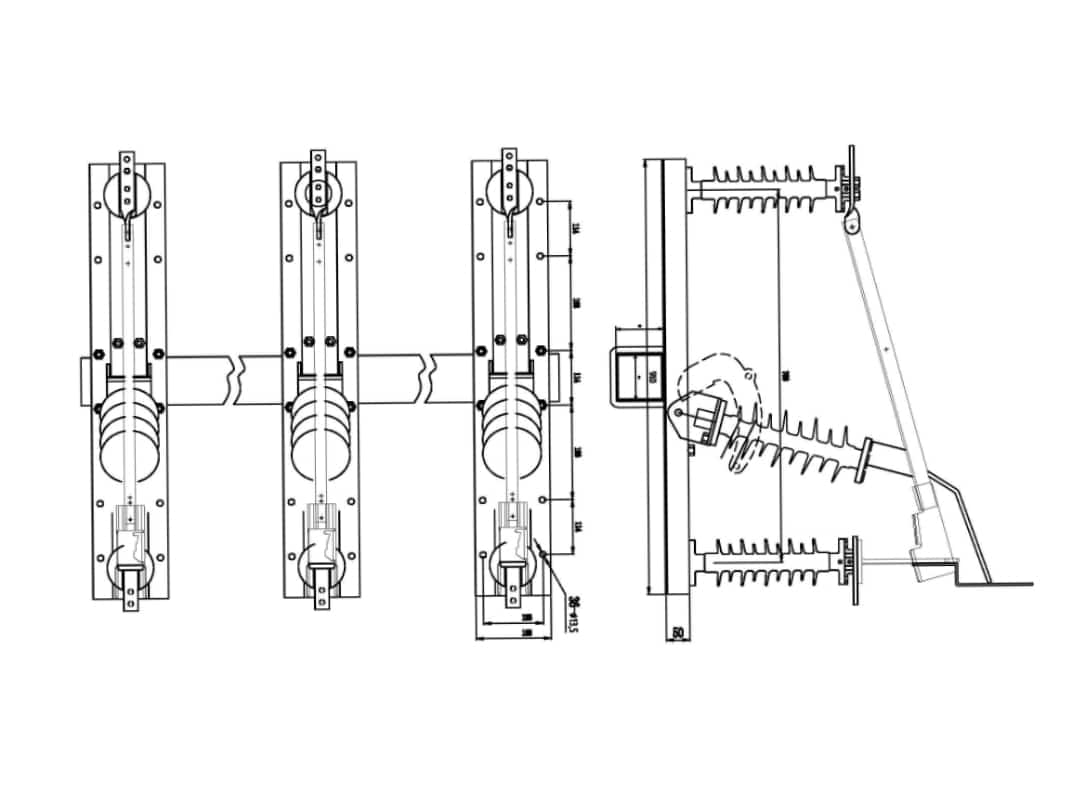

Sezionatore ISAR-S: interruttore aereo da esterno 12-36kV 1250A, apertura a vista, 2000 cicli, altitudine 2000m, conforme alle norme IEC, rete radiale/anello, da -30°C a +40°C.
Serie avanzata di sezionatori a rottura di carico ISAR-S: 5A di interruzione del trasformatore a vuoto, 10A di interruzione della linea a vuoto, 12,5kA (1s) di corrente di resistenza a breve termine, 31,5kA di resistenza di picco, 2000 cicli di vita meccanica, conforme agli standard IEC60265-1, IEC62271-1, IEC62271-103.
Predisposizione per rete radiale e ad anello: ISAR-S incorpora il principio dell'estinzione rapida dell'arco con una struttura semplice, minore manutenzione, forte capacità di estinzione dell'arco, elevata interruzione del livello di isolamento, adatto per linee di rete radiali/anulari, circuiti di trasformatori con fusibili limitatori di corrente HV per la protezione dai cortocircuiti o l'isolamento senza corrente, funzionante a -30°C a +40°C, altitudini ≤2000m, inquinamento atmosferico di grado IV, intensità sismica ≤8, fornendo una soluzione di commutazione affidabile con interruzione dell'aria all'aperto per le reti di distribuzione MT aeree.
| Specifiche del sezionatore a rottura di carico ISAR-S | 12kV | 17,5kV | 24kV | 36kV | Unità |
|---|---|---|---|---|---|
| Numero di modello | IACM-12 | IACM-17.5 | IACM-24 | IACM-36 | - |
| Modello alternativo | ISAR-S-12 | ISAR-S-17.5 | ISAR-S-24 | ISAR-S-36 | - |
| Marchio | Sistemi di isolamento Bepto | Sistemi di isolamento Bepto | Sistemi di isolamento Bepto | Sistemi di isolamento Bepto | - |
| Tipo di prodotto | Sezionatore sezionatore di carico a rottura d'aria (aereo all'aperto) | Sezionatore sezionatore di carico a rottura d'aria (aereo all'aperto) | Sezionatore sezionatore di carico a rottura d'aria (aereo all'aperto) | Sezionatore sezionatore di carico a rottura d'aria (aereo all'aperto) | - |
| Tecnologia | Tecnologia Air-Break + interruttore di isolamento in serie | Tecnologia Air-Break + interruttore di isolamento in serie | Tecnologia Air-Break + interruttore di isolamento in serie | Tecnologia Air-Break + interruttore di isolamento in serie | - |
| Tensione nominale | 12 | 17.5 | 24 | 36 | kV |
| Corrente nominale | 200/400/630/1250 | 200/400/630/1250 | 200/400/630/1250 | 200/400/630/1250 | A |
| Corrente di interruzione del carico attivo nominale | 50 | 50 | 50 | 50 | A |
| Corrente nominale di interruzione del trasformatore a vuoto | 2.5 | 2.5 | 2.5 | 2.5 | A |
| Capacità nominale di rottura della linea a vuoto | 10 | 10 | 10 | 10 | A |
| 1min Resistenza alla frequenza di alimentazione (fase/terra) | 42 | 45 | 55 | 95 | kV |
| Resistenza alla frequenza di alimentazione (contatti aperti) | 48 | 55 | 69 | 105 | kV |
| Resistenza agli impulsi di fulmine (fase/terra) | 75 | 95 | 125 | 170 | kV |
| Resistenza agli impulsi di fulmine (contatti aperti) | 85 | 105 | 145 | 195 | kV |
| Corrente nominale di tenuta a breve termine | 12.5 | 12.5 | 12.5 | 12.5 | kA |
| Durata nominale del cortocircuito | 1 | 1 | 1 | 1 | s |
| Corrente di picco nominale | 31.5 | 31.5 | 31.5 | 31.5 | kA |
| Vita meccanica | 2000 | 2000 | 2000 | 2000 | cicli |
| Coppia di funzionamento manuale | ≤200 | ≤200 | ≤200 | ≤200 | Nm |
| Contatto Distanza di apertura | >500 | >600 | >800 | >1030 | mm |
| Contatto Pressione | 200 | 200 | 200 | 200 | N |
| Resistenza del loop principale | ≤150 | ≤150 | ≤150 | ≤150 | μΩ |
| Apertura visibile | Sì | Sì | Sì | Sì | - |
| Accumulo di energia ad arco | Movimento rapido | Movimento rapido | Movimento rapido | Movimento rapido | - |
| Temperatura ambiente | Da -30 a +40 | Da -30 a +40 | Da -30 a +40 | Da -30 a +40 | °C |
| Altitudine | ≤2000 | ≤2000 | ≤2000 | ≤2000 | m |
| Livello di inquinamento atmosferico | Grado IV (GB5585) | Grado IV (GB5585) | Grado IV (GB5585) | Grado IV (GB5585) | - |
| Pressione massima del vento | ≤700 | ≤700 | ≤700 | ≤700 | MPa |
| Intensità del terremoto | ≤8 | ≤8 | ≤8 | ≤8 | - |
| Spessore del ghiaccio | ≤10 | ≤10 | ≤10 | ≤10 | mm |
| Conformità agli standard | IEC60265-1, IEC62271-1, IEC62271-103 | IEC60265-1, IEC62271-1, IEC62271-103 | IEC60265-1, IEC62271-1, IEC62271-103 | IEC60265-1, IEC62271-1, IEC62271-103 | - |
| Applicazione | Linee MT aeree, rete radiale/anulare, circuiti di trasformatori con fusibili HV, isolamento senza corrente | Linee MT aeree, rete radiale/anulare, circuiti di trasformatori con fusibili HV, isolamento senza corrente | Linee MT aeree, rete radiale/anulare, circuiti di trasformatori con fusibili HV, isolamento senza corrente | Linee MT aeree, rete radiale/anulare, circuiti di trasformatori con fusibili HV, isolamento senza corrente | - |
