Em média tensão1 Nos sistemas de distribuição de energia, a caixa de contacto é um componente em que os erros de seleção têm consequências enormes. Especificar uma caixa de contacto com capacidade de transporte de corrente insuficiente, e o resultado é uma degradação térmica acelerada, falha prematura do isolamento e interrupções não planeadas que perturbam toda a rede de distribuição. Especifique uma com classificação inadequada de resistência a curto-circuito, e um único evento de falha pode destruir o conjunto completamente.
Escolher a caixa de contacto certa para aplicações de alta corrente não é um exercício de catálogo - é uma decisão de engenharia estruturada que deve ter em conta a corrente nominal, o desempenho em curto-circuito, o ciclo de vida térmico e as exigências específicas do ambiente de distribuição de energia.
Para engenheiros e equipas de aquisição responsáveis pela especificação de comutadores de média tensão, este guia fornece uma estrutura sistemática para a seleção de caixas de contacto - abrangendo os parâmetros críticos, considerações de materiais e implicações do ciclo de vida que determinam a fiabilidade a longo prazo em instalações exigentes de alta corrente.
Índice
- O que define uma caixa de contacto de alta corrente em aplicações de média tensão?
- Quais são os principais parâmetros técnicos para a seleção da caixa de contacto?
- Como é que os ambientes de distribuição de energia influenciam a especificação da caixa de contacto?
- Como é que a seleção da caixa de contacto afecta o ciclo de vida e a fiabilidade a longo prazo?
- FAQ

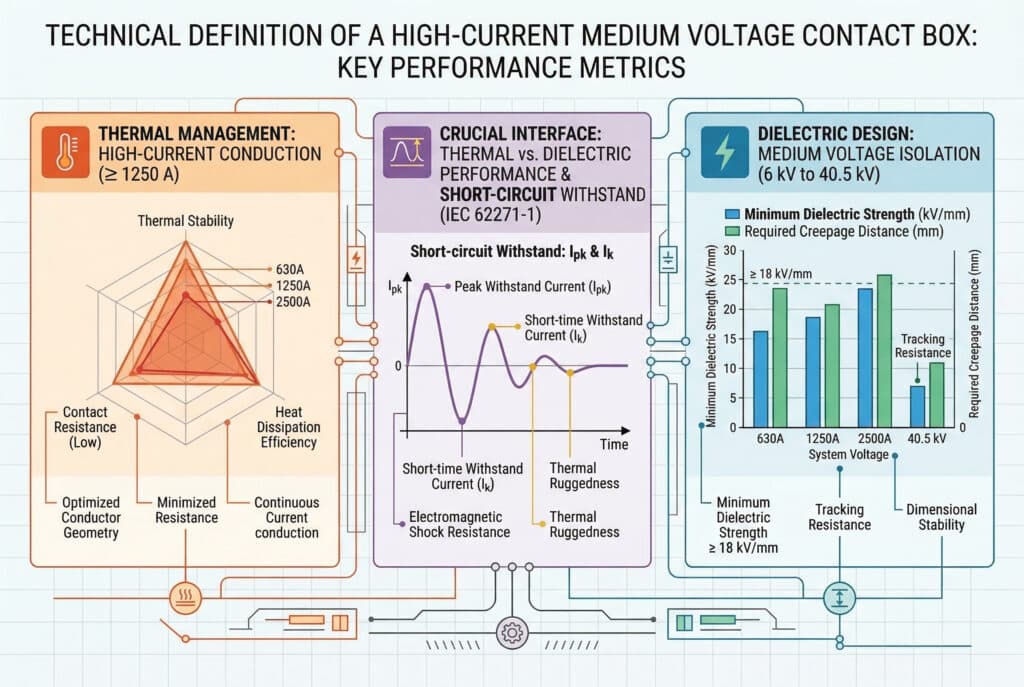

O que define uma caixa de contacto de alta corrente em aplicações de média tensão?
No contexto dos comutadores de média tensão isolados a ar, uma caixa de contacto de alta corrente é definida como uma caixa classificada para transportar correntes de carga contínuas de 1250 A e superiores, mantendo simultaneamente integridade dieléctrica2 a tensões de sistema que variam entre 6 kV e 40,5 kV.
Este duplo requisito - corrente contínua elevada e isolamento de média tensão - coloca a caixa de contacto na intersecção de duas disciplinas de engenharia exigentes: gestão térmica e conceção dieléctrica de alta tensão.
A caixa de contacto deve desempenhar três funções essenciais em condições de corrente elevada:
- Condução de corrente contínua: O invólucro de epóxi deve suportar a saída térmica sustentada dos contactos fechados sem deformação, rastreio ou perda de estabilidade dimensional
- Resistência a curto-circuitos: Durante os eventos de falha, a caixa de contacto tem de sobreviver ao choque eletromagnético e térmico das correntes de curto-circuito - normalmente expressas como uma corrente de pico suportável (Ipk) e uma corrente de curto-circuito suportável (Ik) por IEC 62271-13
- Isolamento dielétrico: Apesar das elevadas temperaturas de funcionamento, o resina epoxídica4 deve manter a sua rigidez dieléctrica acima do limiar mínimo de 18 kV/mm durante toda a vida útil nominal
As caixas de contacto que cumprem estes requisitos em correntes elevadas distinguem-se das unidades de serviço normal pela sua formulação de material, geometria de contacto, design de dissipação térmica e processo de fabrico - e não apenas por uma corrente nominal mais elevada estampada na placa de identificação.
Quais são os principais parâmetros técnicos para a seleção da caixa de contacto?
A seleção de uma caixa de contacto para aplicações de distribuição de energia de alta corrente requer a avaliação de seis parâmetros técnicos interdependentes. Cada parâmetro condiciona os outros - a otimização de um sem ter em conta os restantes produz uma especificação que falha em serviço.
Parâmetro 1: Corrente contínua nominal (Ir)
A corrente contínua nominal define a corrente de carga máxima que a caixa de contacto pode suportar indefinidamente sem exceder os limites de aumento de temperatura especificados na norma IEC 62271-1, cláusula 7.4 - um máximo de 65 K acima de uma temperatura ambiente de 40°C para contactos de cobre portadores de corrente.
Para aplicações de alta corrente, as classificações padrão são 1250 A, 1600 A, 2000 A e 2500 A. Especifique Ir no mínimo 1,25× a corrente de carga máxima prevista para manter a margem térmica em condições de sobrecarga e temperaturas ambiente acima da referência IEC.
Parâmetro 2: Corrente suportável de curta duração (Ik) e corrente suportável de pico (Ipk)
Estes parâmetros definem a capacidade de sobrevivência da corrente de falha:
- Ik (resistência de curta duração): Normalmente expresso como um valor em kA para uma duração de 1 ou 3 segundos - as classificações comuns são 16 kA, 20 kA, 25 kA e 31,5 kA
- Ipk (pico de resistência): A corrente de falha de pico assimétrica, calculada como Ipk = 2,5 × Ik de acordo com a norma IEC 62271-1 para relações X/R padrão
Em alimentadores de distribuição de energia de alta corrente, especificar Ik abaixo do nível de falha disponível no ponto de instalação é um erro crítico de segurança. Verifique sempre a corrente de curto-circuito prevista no barramento do painel de distribuição antes de finalizar este parâmetro.
Parâmetro 3: Tensão nominal e resistência dieléctrica
| Tensão nominal (Ur) | Resistência à frequência de potência (1 min) | Resistência a impulsos de raios (BIL) |
|---|---|---|
| 12 kV | 28 kV | 75 kV |
| 17,5 kV | 38 kV | 95 kV |
| 24 kV | 50 kV | 125 kV |
| 36 kV | 70 kV | 170 kV |
| 40,5 kV | 80 kV | 185 kV |
Todos os valores estão de acordo com a Tabela 1 da IEC 62271-1. Selecionar a classe de tensão nominal que corresponde à tensão nominal do sistema - nunca fazer downgrade para uma classe de tensão inferior para reduzir o custo em aplicações de alta corrente.
Parâmetro 4: Temperatura de transição vítrea (Tg) da formulação epóxi
Para caixas de contacto de alta corrente, especificar epóxi com Tg ≥ 140°C. As caixas de contacto standard com Tg de 120-125°C são termicamente marginais em aplicações de alta corrente, onde as temperaturas de funcionamento dos contactos se aproximam rotineiramente dos 100-105°C sob carga total. É necessária uma margem de Tg de pelo menos 35-40°C acima da temperatura máxima de funcionamento para evitar a fluência, a instabilidade dimensional e o envelhecimento acelerado.
Parâmetro 5: Teor de carga e otimização CTE
As formulações epoxídicas para caixas de contacto de elevado desempenho incorporam sílica ou alumina com uma carga de 60-70% em peso. Esta carga de enchimento reduz a coeficiente de expansão térmica5 (CTE) do valor da resina não preenchida de 60-70 × 10-⁶/°C para aproximadamente 20-30 × 10-⁶/°C, reduzindo significativamente a tensão interfacial entre o invólucro de epóxi e os contactos de cobre embutidos durante o ciclo térmico.
Parâmetro 6: Classe de resistência mecânica
De acordo com a norma IEC 62271-200, os conjuntos de contactos são classificados por resistência mecânica:
- Classe M1: 1.000 ciclos de funcionamento - adequado para aplicações de comutação pouco frequentes
- Classe M2: 10.000 ciclos de funcionamento - necessário para alimentadores de alta corrente com comutação frequente de carga ou funções de religação automática
Especificar a classe M2 para todas as aplicações de distribuição de energia eléctrica de alta corrente em que a frequência de comutação seja superior a uma operação por semana.
Como é que os ambientes de distribuição de energia influenciam a especificação da caixa de contacto?
O ambiente de funcionamento de uma instalação de distribuição de energia impõe restrições de seleção adicionais para além dos parâmetros eléctricos. A correspondência entre a especificação da caixa de contacto e as condições ambientais é essencial para atingir o ciclo de vida nominal.
Alimentadores de rede eléctrica e subestações primárias
Nas subestações primárias que alimentam as redes de distribuição a 33 kV ou 36 kV, as caixas de contacto estão viradas para o exterior:
- Níveis de defeito elevados (Ik até 31,5 kA) que exigem valores máximos de resistência a curto-circuitos
- Armários para exterior ou semi-exterior com variação de temperatura ambiente de -25°C a +55°C
- Intervalos de manutenção longos (10-15 anos entre as paragens planeadas)
Prioridade de especificação: Classificação Ik máxima, Tg ≥ 145°C, geometria da caixa compatível com IP54, resistência mecânica M2.
Centros de distribuição de energia industrial
As instalações de fabrico com grandes cargas de motores e calendários de produção variáveis impõem:
- Ciclos de carga frequentes que geram 500-1.000 ciclos térmicos por ano
- Formas de onda de corrente ricas em harmónicas que aumentam o aquecimento RMS acima dos cálculos de frequência fundamental
- Vibrações de máquinas adjacentes que aceleram a fadiga mecânica
Prioridade da especificação: Ir reduzido por 10-15% para cargas harmónicas, epóxi com elevado teor de enchimento para controlo CTE, classe M2, interface de montagem resistente a vibrações.
Sistemas de recolha de energias renováveis
As redes de recolha de MV de parques solares e eólicos apresentam uma combinação única de:
- Fluxo de energia bidirecional durante as transições de exportação e importação da rede
- Elevada frequência de comutação diária devido à variação da saída do inversor acionada por MPPT
- Locais remotos com acesso limitado para manutenção
Prioridade da especificação: Formulação de ciclo de vida alargado (Tg ≥ 145°C, enchimento ≥ 65%), classe M2, certificação completa de testes de tipo IEC 62271-200 com documentação para gestão remota de activos.
Resumo da seleção específica do ambiente
| Aplicação | Min. Ir | Min. Ik | Min. Tg | Classe de resistência |
|---|---|---|---|---|
| Subestação primária de serviços públicos | 1600 A | 31,5 kA | 145°C | M2 |
| Centro de distribuição industrial | 1250 A | 25 kA | 140°C | M2 |
| Recolha de energias renováveis | 1250 A | 20 kA | 145°C | M2 |
| Edifício comercial MV Room | 1250 A | 16 kA | 135°C | M1/M2 |
Como é que a seleção da caixa de contacto afecta o ciclo de vida e a fiabilidade a longo prazo?
A decisão de seleção tomada na fase de aquisição determina diretamente a trajetória do ciclo de vida da caixa de contacto - e o custo total de propriedade ao longo dos 25-30 anos de vida útil do comutador.
Implicações da subespecificação no custo do ciclo de vida
Uma caixa de contacto subespecificada - uma caixa selecionada com a classificação mínima aceitável em vez de com uma margem de engenharia adequada - segue um caminho de degradação previsível:
- Anos 1-5: Funcionamento normal, sem degradação visível
- Anos 6-10: Iniciação de microfissuras nas interfaces epóxi-metal devido a ciclos térmicos com margem Tg insuficiente
- Anos 11-15: Atividade de descarga parcial detetável pelo ensaio IEC 60270; início do rastreio da superfície
- Anos 15-20: Resistência dieléctrica inferior aos valores do ensaio de tipo; substituição necessária
Uma caixa de contacto corretamente especificada, com uma margem de Tg e um teor de enchimento adequados, prolonga este prazo para 25-30 anos - evitando um ciclo de substituição completo e os custos de interrupção associados.
Verificação da fiabilidade através de ensaios de tipo
Antes de finalizar qualquer seleção de caixa de contacto para aplicações de distribuição de energia de alta corrente, exija a seguinte documentação do fabricante:
- Relatório de ensaio do tipo IEC 62271-1 que abrange o aumento da temperatura, a resistência a curto-circuitos e a resistência dieléctrica
- Relatório de ensaio de tipo IEC 62271-200 para o conjunto completo de aparelhagem de comutação
- Certificação do material que confirma o valor Tg, o teor de carga e a resistência dieléctrica de acordo com a norma IEC 60243-1
- Relatório de inspeção dimensional que confirma as tolerâncias de fabrico para a classificação de corrente específica
Estes documentos confirmam que a caixa de contacto foi validada sob as condições reais de esforço do funcionamento em média tensão de alta corrente - e não apenas classificada por cálculo.
Lista de verificação de seleção para caixas de contacto de alta corrente
- ☐ Ir ≥ 1,25× corrente de carga máxima prevista
- ☐ Ik ≥ corrente de defeito potencial no barramento de instalação
- A classe de tensão nominal corresponde à tensão nominal do sistema
- ☐ Tg ≥ 140°C (≥ 145°C para aplicações utilitárias e renováveis)
- Teor de enchimento ≥ 60% para controlo de CTE
- Resistência mecânica M2 para frequência de comutação > 1/semana
- Documentação completa de ensaios de tipo IEC 62271-1 e IEC 62271-200 fornecida
Conclusão
A escolha da caixa de contacto certa para aplicações de distribuição de energia de média tensão de alta corrente exige uma avaliação disciplinada de seis parâmetros técnicos, considerações de redução específicas do ambiente e uma compreensão clara de como as decisões de seleção se traduzem em resultados do ciclo de vida. Especificar com uma margem de engenharia adequada - na classificação de corrente, Tg, conteúdo de enchimento e resistência mecânica - é o investimento mais eficaz na fiabilidade a longo prazo dos comutadores. Na Bepto Electric, as nossas caixas de contacto são concebidas e testadas para satisfazer todas as exigências da distribuição de energia de alta corrente em aplicações de serviços públicos, industriais e de energias renováveis.
Perguntas frequentes sobre a seleção da caixa de contacto
P: Qual a classificação de corrente que devo especificar para uma caixa de contacto num alimentador de média tensão de alta corrente?
A: Aplicar um fator de redução mínimo de 1,25× à corrente de carga máxima prevista. Para um alimentador de 1000 A, especifique uma caixa de contacto de 1250 A no mínimo - mais elevada se a temperatura ambiente exceder 40°C ou se houver carga harmónica.
P: Como é que a temperatura de transição vítrea (Tg) afecta o ciclo de vida da caixa de contacto na distribuição de energia?
R: A Tg determina o teto térmico abaixo do qual o epóxi mantém a integridade mecânica. Especificar Tg ≥ 140°C proporciona uma margem de 35-40°C acima das temperaturas de funcionamento típicas de alta corrente, prolongando a vida útil fiável de 15 anos para 25-30 anos.
P: Qual é a classificação de resistência a curto-circuitos exigida para caixas de contacto em subestações primárias?
R: Especifique Ik igual ou superior à corrente de defeito potencial no barramento da instalação - normalmente 25-31,5 kA para subestações primárias de serviços públicos. Nunca selecione Ik com base apenas nas definições da proteção a jusante; verifique sempre o nível de defeito disponível no ponto do comutador.
P: Quais as normas IEC que uma caixa de contacto deve cumprir para a distribuição de energia de média tensão?
R: A norma IEC 62271-1 rege os requisitos gerais, incluindo o aumento da temperatura, a resistência dieléctrica e o desempenho em caso de curto-circuito. A norma IEC 62271-200 abrange os conjuntos de comutadores fechados em metal. Exigir relatórios de teste de tipo para ambas as normas antes da aprovação da aquisição.
P: Qual é o impacto do custo do ciclo de vida da seleção de uma caixa de contacto mal especificada?
R: Uma caixa de contacto mal especificada requer normalmente a sua substituição no prazo de 15 anos devido ao envelhecimento térmico e à degradação dieléctrica. Uma unidade corretamente especificada dura 25-30 anos - evitando um ciclo completo de substituição, os custos de interrupção associados e os riscos de segurança de uma falha dieléctrica em serviço.
-
