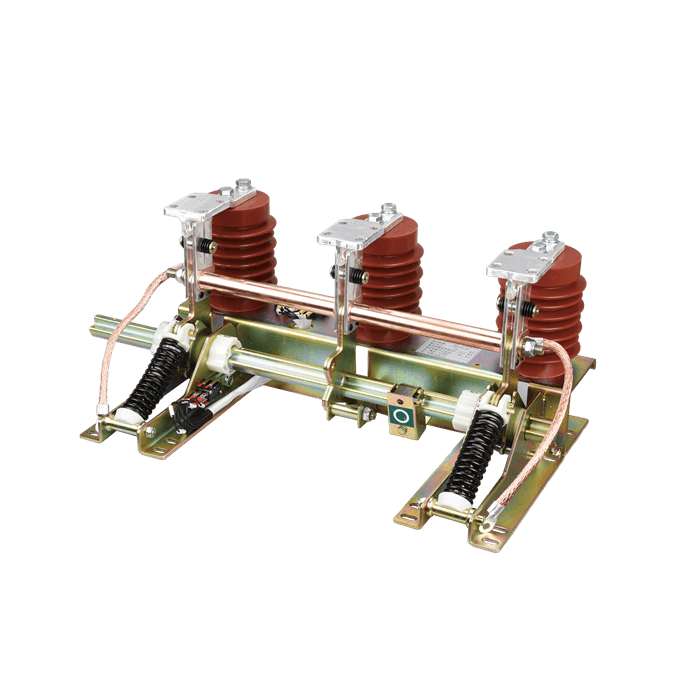

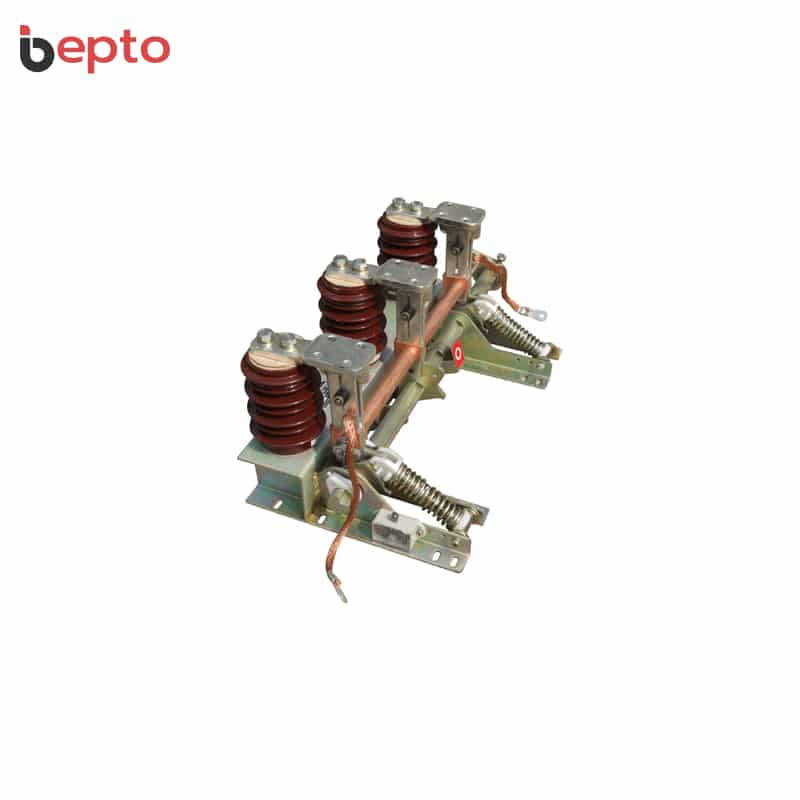

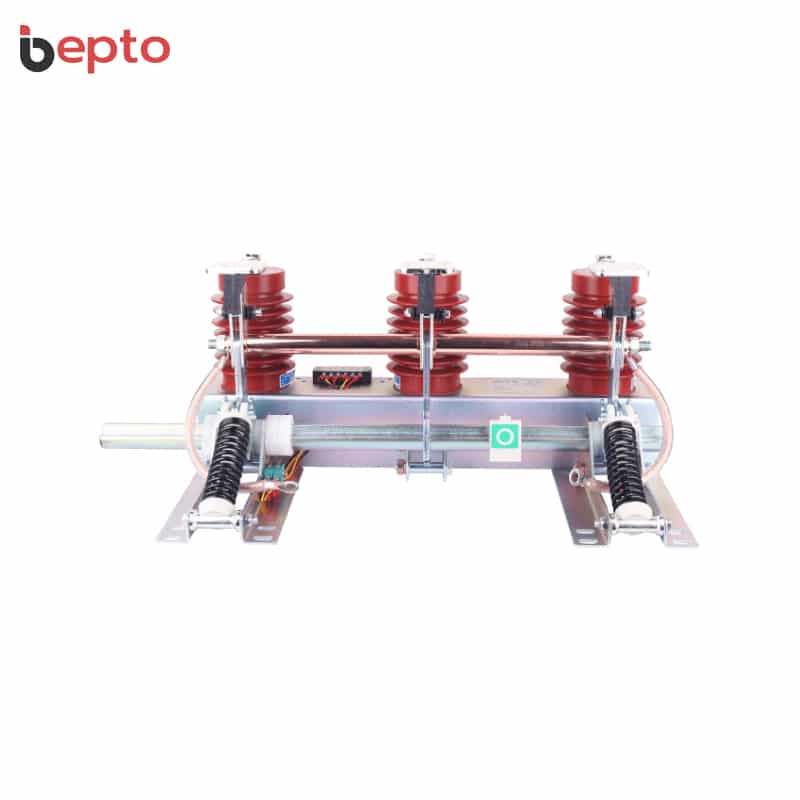

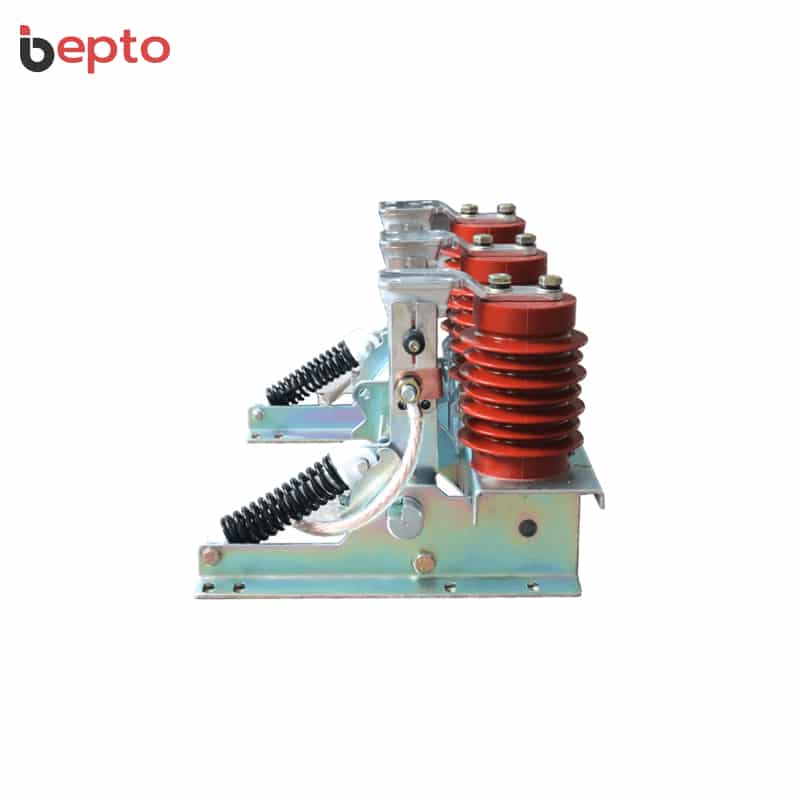

JN15 Interruptor de ligação à terra AC HV interior 12-40,5kV 31,5kA - Capacidade de produção de curto-circuito 80kA 65kV Frequência de potência 125kV Impulso de raio Isolador de resina

Interruptor de ligação à terra de alta tensão AC avançado JN15 para interior: Produto de nível avançado com desempenho de parâmetros de alta tecnologia em conformidade com as normas GB1985 e IEC62271, aplica-se ao sistema de energia 12-40,5kV e AC trifásico 50Hz, possui capacidade de produção de curto-circuito para proteger outro equipamento elétrico contra danos, corrente nominal de resistência a curto-circuito 31.5kA durante 4 segundos, corrente nominal de curto-circuito 80kA com corrente nominal de pico 80kA, nível de isolamento nominal com tensão suportável de frequência de energia 65kV (fase para terra/fase para fase, 1 min) e tensão suportável de impulso de relâmpago 125kV, resistência mecânica 2000 vezes.

Isolador de resina superior e construção em cobre revestido a prata: A série JN15 utiliza isoladores de resina com partes vivas de cobre eletrolítico prateado (99.9%) colocadas em isoladores, lâminas diretamente ligadas ao eixo de acionamento, elementos de contacto sobredimensionados com alta pressão de contacto assegurando uma resistência óhmica reduzida e um desgaste mínimo do metal durante a vida útil com robustez para suportar tensões térmicas e mecânicas em condições de curto-circuito, design avançado com desempenho estável, estruturas simples para instalação e ajuste, capacidade de rutura e realização rápida, aparelhos utilizáveis e científicos operados em ambos os lados (direito e esquerdo), podem ser utilizados com vários comutadores de alta tensão desempenhando um papel protetor na revisão de equipamentos eléctricos de alta tensão, condições ambientais: altitude ≤1000m, temperatura -25°C a +40°C, intensidade do terramoto ≤8 graus, humidade relativa média diária ≤95% média mensal ≤90%, grau de poluição II.
