Propriedades da resina epóxi APG para isolamento de alta tensão

Introdução

Em sistemas elétricos de média e alta tensão, a falha de isolamento não é apenas um contratempo técnico - é uma catástrofe de segurança. Os engenheiros e gerentes de compras de subestações, plantas industriais e redes de energia enfrentam um desafio recorrente: obter componentes de isolamento moldados que possam suportar simultaneamente o estresse dielétrico, o ciclo térmico e a carga mecânica.

A resposta está no APG - Automatic Pressure Gelation - um processo de fundição de resina epóxi de precisão que oferece desempenho superior de isolamento, precisão dimensional e confiabilidade de longo prazo em aplicações de MT/HV.

Com muita frequência, vejo equipes de projeto aceitarem peças genéricas de resina fundida sem entender a ciência do material por trás delas. O resultado? Falhas de descarga parcial, rachaduras prematuras e interrupções de serviço não planejadas e dispendiosas. O entendimento das propriedades da resina epóxi APG não é acadêmico - ele determina diretamente se o seu sistema de isolamento sobreviverá a 20 anos de serviço ou falhará no terceiro ano.

Este artigo detalha as características do material, as vantagens de fabricação, os critérios de seleção e as considerações de manutenção do isolamento moldado à base de APG em ambientes de alta tensão.

Índice

• O que é a resina epóxi APG e por que ela é importante para o isolamento de alta tensão?
• Como as propriedades do material APG proporcionam um desempenho superior de isolamento?
• Como selecionar o isolamento moldado APG certo para sua aplicação?
• Quais são os erros comuns de instalação e os requisitos de manutenção?
• PERGUNTAS FREQUENTES

O que é a resina epóxi APG e por que ela é importante para o isolamento de alta tensão?

APG - Gelificação automática por pressão é um processo de fundição em molde fechado no qual a resina epóxi líquida misturada com endurecedor e cargas é injetada sob pressão controlada em um molde de aço aquecido, onde gelifica e cura em poucos minutos. Diferentemente da fundição por gravidade convencional, o APG elimina vazios, microfissuras e inclusões de ar, que são as principais causas de descarga parcial no isolamento de alta tensão.

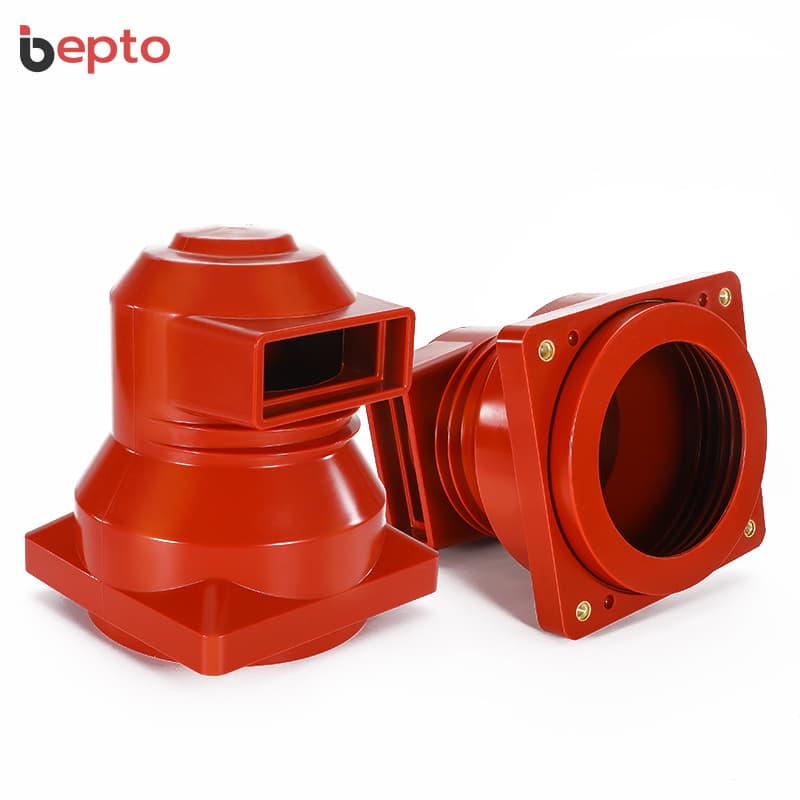

Os componentes de isolamento moldados resultantes são amplamente utilizados em:

• Painel de distribuição de média tensão (12kV - 40,5kV)
• Cilindros isolantes de disjuntores a vácuo (VCB)
• Buchas de parede e isoladores através do painel
• Postes embutidos com isolamento sólido
• Isoladores de sensores e carcaças de CT/VT

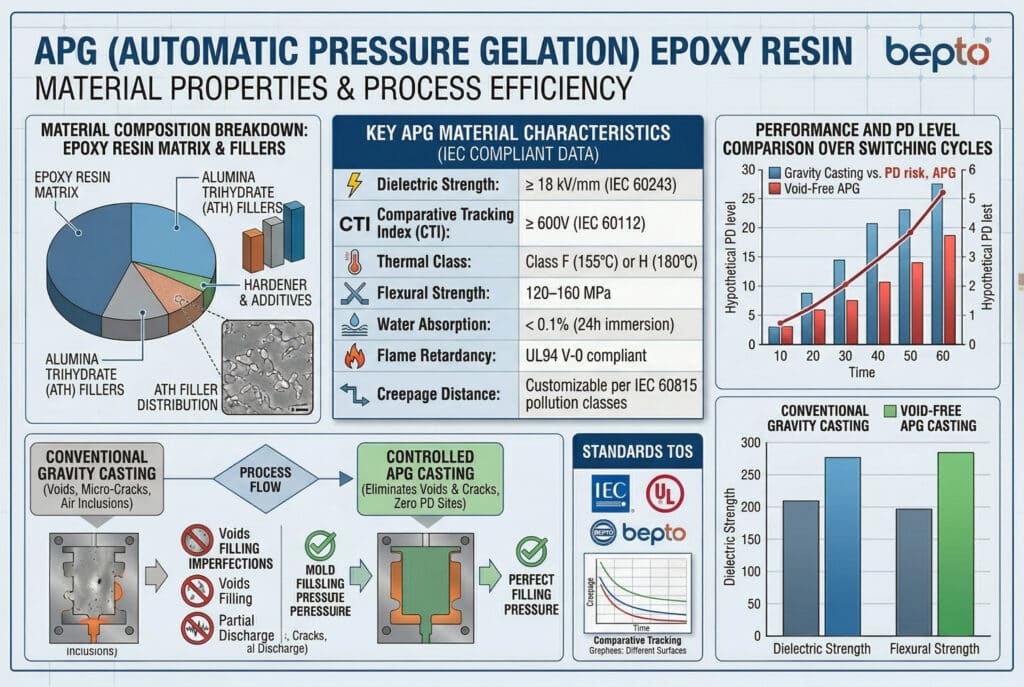

Principais características do material da resina epóxi APG

• Resistência dielétrica: ≥ 18 kV/mm (IEC 60243)¹
• Comparative Tracking Index (CTI): ≥ 600 V (IEC 60112)²
• Classe térmica: Classe F (155°C) ou Classe H (180°C)
• Resistência à flexão: 120-160 MPa
• Absorção de água: < 0,1% (imersão de 24 horas)
• Retardamento de chamas: Compatível com UL94 V-0
• Distância de fuga: Personalizável de acordo com a classe de poluição IEC 60815³

O sistema de resina de base é normalmente um epóxi de bisfenol-A combinado com endurecedores de anidrido e cargas de tri-hidrato de alumina (ATH), que aumentam a resistência a chamas e a condutividade térmica⁴. Essa formulação é a espinha dorsal do isolamento moldado confiável em equipamentos elétricos em conformidade com a IEC.

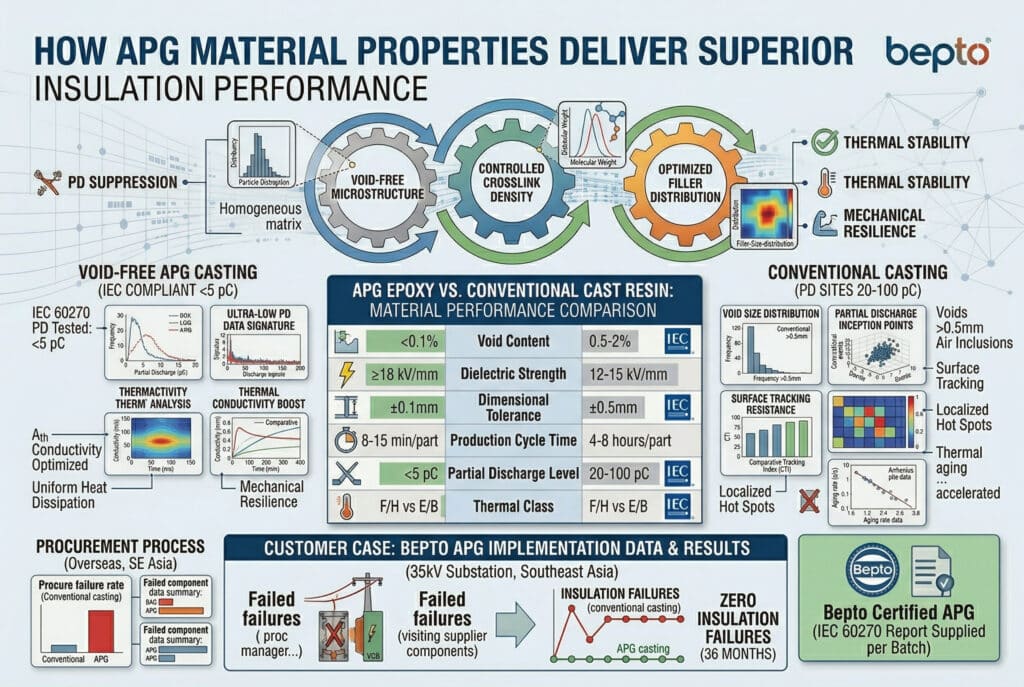

Como as propriedades do material APG proporcionam um desempenho superior de isolamento?

A vantagem de desempenho da resina epóxi APG vem de três mecanismos interligados: microestrutura sem vazios, densidade de reticulação controlada e distribuição otimizada de carga. Juntas, essas propriedades suprimem a descarga parcial, resistem à degradação térmica e mantêm a integridade mecânica sob condições de falha.

Microestrutura sem vazios: O processo de injeção pressurizada força a resina em cada cavidade antes da gelificação, eliminando os microvazios que atuam como pontos de início de descarga parcial. Em sistemas convencionais de fundição aberta, até mesmo pequenos vazios (< 0,5 mm) podem iniciar a DP em tensões operacionais acima de 10 kV.

Gerenciamento térmico: Os enchimentos de ATH melhoram a condutividade térmica para aproximadamente 0,8-1,2 W/m-K, permitindo que o calor gerado por perdas resistivas se dissipe com eficiência. Isso evita pontos quentes localizados que aceleram o envelhecimento do isolamento.

Resiliência mecânica: A rede de reticulação estreita obtida por meio da cura com APG fornece valores de módulo de flexão de 8.000 a 12.000 MPa, permitindo que o componente resista a forças eletromagnéticas de curto-circuito sem rachaduras.

Epóxi APG vs. Resina fundida convencional: Comparação de desempenho

Parâmetro	Resina epóxi APG	Resina fundida convencional
Conteúdo nulo	< 0,1%	0,5-2%
Resistência dielétrica	≥ 18 kV/mm	12-15 kV/mm
Tolerância dimensional	±0,1 mm	±0,5 mm
Tempo do ciclo de produção	8-15 min/parte	4-8 horas/parte
Nível de descarga parcial	< 5 pC	20-100 pC
Classe térmica	F / H	E / B

Caso de cliente: Prevenção de falhas de isolamento em uma subestação de 35kV

Um de nossos clientes - um gerente de compras que supervisiona um projeto de expansão de rede rural de 35 kV no sudeste da Ásia - havia adquirido anteriormente isolamento moldado de um fornecedor de baixo custo. Em 18 meses, três buchas de parede apresentaram rastreamento visível da superfície e dois cilindros isolantes VCB falharam nos testes de descarga parcial durante a manutenção de rotina.

Depois de mudar para os componentes de isolamento moldados fabricados pela APG da Bepto, a mesma equipe de projeto relatou zero falhas de isolamento em 48 pontos de instalação durante um período de monitoramento de 36 meses. A principal diferença? Controle de processo APG certificado com Relatórios de teste IEC 60270 PD⁵ fornecido para cada lote.

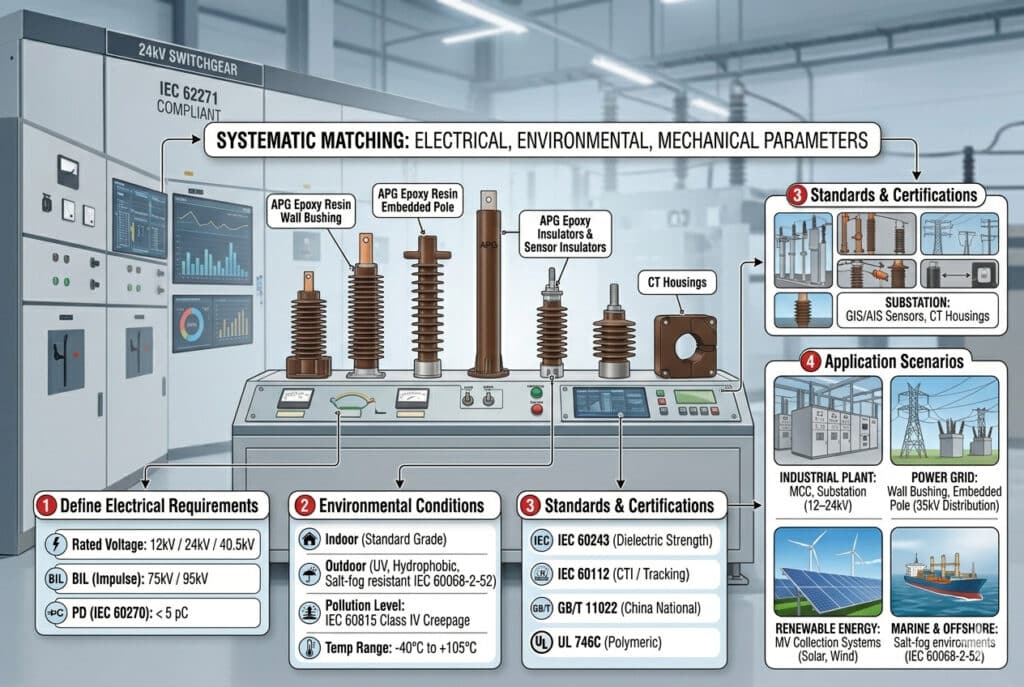

Como selecionar o isolamento moldado APG certo para sua aplicação?

A seleção do isolamento moldado APG não é um exercício de catálogo - ela exige uma correspondência sistemática dos parâmetros elétricos, ambientais e mecânicos com o contexto específico da instalação.

Etapa 1: Definir os requisitos elétricos

• Tensão nominal: 12kV / 24kV / 40,5kV
• Frequência de potência Tensão suportável: De acordo com a IEC 60694 / IEC 62271
• Tensão suportável de impulso de raio (BIL): Por exemplo, 75kV / 95kV / 185kV
• Requisito de descarga parcial: Normalmente, < 5 pC em $1,2 \times Um/\sqrt{3}$

Etapa 2: Considere as condições ambientais

• Interno vs. Externo: As peças APG para uso externo requerem resina estabilizada contra raios UV e tratamento de superfície hidrofóbica
• Nível de poluição: A norma IEC 60815 Classe I-IV determina a distância de fuga necessária
• Faixa de temperatura operacional: -40°C a +105°C para graus padrão; faixa estendida disponível
• Umidade e condensação: Os componentes APG vedados com absorção de água < 0,1% são preferidos para climas tropicais

Etapa 3: Corresponder padrões e certificações

• IEC 60243 (resistência dielétrica)
• IEC 60112 (CTI / Resistência de rastreamento)
• IEC 60270 (Medição de descarga parcial)
• GB/T 11022 (Padrão nacional da China para painéis de distribuição)
• UL 746C (Materiais poliméricos para equipamentos elétricos)

Cenários de aplicativos

• Plantas industriais: Isoladores APG em centros de controle de motores e subestações de fábrica (12-24kV)
• Rede elétrica: Buchas de parede e postes embutidos em painéis de distribuição de 35kV
• Subestação: Isoladores de sensores e invólucros de TC em equipamentos primários GIS/AIS
• Energia solar e renovável: Isolamento moldado compacto para sistemas de coleta de MV
• Marítimo e offshore: Compostos hidrofóbicos de APG para ambientes com névoa salina (IEC 60068-2-52)

Quais são os erros comuns de instalação e os requisitos de manutenção?

Mesmo o isolamento moldado APG da mais alta qualidade pode ter um desempenho inferior se for instalado incorretamente ou negligenciado durante o serviço. Com base em mais de 12 anos de experiência em campo, estes são os pontos de falha mais críticos.

Lista de verificação de instalação

1. Verificar parâmetros nominais - Confirme se a classe de tensão, o BIL e a distância de fuga correspondem ao desenho de instalação antes da montagem
2. Inspecionar a integridade da superfície - Verifique se há microfissuras induzidas pelo transporte usando lâmpada UV ou teste de penetração de corante
3. Controle de torque em fixadores - O aperto excessivo dos parafusos de montagem causa concentração de tensão e rachaduras nos corpos de epóxi
4. Garantir a folga adequada - Mantenha uma folga mínima de ar de acordo com a norma IEC 62271-1 para evitar o flashover da superfície
5. Conduzir o teste PD de pré-alimentação - Medição de PD de linha de base (< 5 pC) antes do comissionamento

Erros comuns a serem evitados

• Distância de fuga de subdimensionamento para o ambiente de poluição real - um componente Classe II em um ambiente costeiro Classe III será rastreado e falhará dentro de meses
• Ignorando a expansão térmica nas interfaces de montagem - o CTE incompatível entre o epóxi e os flanges de metal causa rachaduras por estresse interfacial
• Ignorar inspeção de entrada - A aceitação de componentes sem a revisão dos certificados de teste de PD da fábrica permite que peças abaixo do padrão entrem em serviço
• Uso de agentes de limpeza incompatíveis - os limpadores à base de solvente degradam o acabamento da superfície de epóxi e aumentam a suscetibilidade ao rastreamento

Cronograma de manutenção

Intervalo	Ação
6 meses	Inspeção visual quanto a rastreamento, carbonização ou rachaduras na superfície
1 ano	Teste de resistência de isolamento (IR > 1000 MΩ a 2,5kV CC)
3 anos	Medição completa de PD e teste de perda dielétrica (tan δ)
No evento de falha	Avaliação visual imediata + IR + PD antes da reenergização

Conclusão

A resina epóxi APG não é simplesmente uma escolha de material - é um compromisso de fabricação com um isolamento sem vazios, altamente dielétrico e termicamente estável que define o teto de confiabilidade do seu sistema elétrico de média e alta tensão. De comutadores industriais de 12 kV a subestações de rede de 40,5 kV, as propriedades do material e a precisão do processo do isolamento moldado com APG determinam diretamente o desempenho seguro de seus ativos durante a vida útil do projeto.

Resumindo: especifique o APG, exija certificados de teste PD e nunca comprometa a qualidade do isolamento, pois, em sistemas de alta tensão, a falha no isolamento nunca é um evento menor.
