Introdução
Toda vez que um contato do painel de distribuição se separa sob corrente, forma-se um arco elétrico. Em uma fração de segundo, esse arco atinge temperaturas superiores a 10.000°C - quente o suficiente para vaporizar contatos de cobre, carbonizar superfícies de isolamento e sustentar um canal de plasma condutor que se recusa a se extinguir. Se não for controlado, esse arco destrói equipamentos, desencadeia falhas em cascata e coloca o pessoal em perigo.
O mecanismo de extinção de arco no painel de distribuição é o sistema projetado - combinando a geometria do contato, o meio de extinção de arco e o projeto da câmara - que força a extinção do arco no primeiro zero de corrente disponível, protegendo tanto o dispositivo de comutação quanto a rede de distribuição de energia que ele atende.
Para os engenheiros elétricos que especificam o painel de distribuição de média tensão e para os gerentes de compras que avaliam as configurações de AIS, GIS ou SIS, entender a extinção de arco não é um conhecimento básico - é a base técnica que determina a confiabilidade do painel de distribuição, a carga de manutenção, a conformidade ambiental e o custo total do ciclo de vida. Escolher o meio de extinção de arco errado para sua aplicação é uma decisão que aumenta o custo e as consequências a cada ano que o equipamento permanece em serviço.
Este artigo apresenta um detalhamento rigoroso e focado na aplicação dos mecanismos de extinção de arco em todos os três tipos de painéis de distribuição da linha de produtos Bepto.
Índice
- O que é o resfriamento de arco e por que ele é fundamental nos painéis de distribuição de média tensão?
- Qual é o desempenho de diferentes meios de resfriamento de arco em painéis de distribuição AIS, GIS e SIS?
- Como selecionar o mecanismo correto de resfriamento de arco para a aplicação do seu painel de distribuição?
- Quais são as falhas comuns de resfriamento a arco e os requisitos de manutenção?
O que é o resfriamento de arco e por que ele é fundamental nos painéis de distribuição de média tensão?
A extinção do arco - também chamada de extinção ou interrupção do arco - é o processo controlado pelo qual o arco de plasma condutivo formado durante a separação de contatos no painel de distribuição é forçado a se extinguir permanentemente, restaurando a resistência dielétrica da lacuna de contato antes que o próximo semiciclo de tensão possa restabelecer o arco.

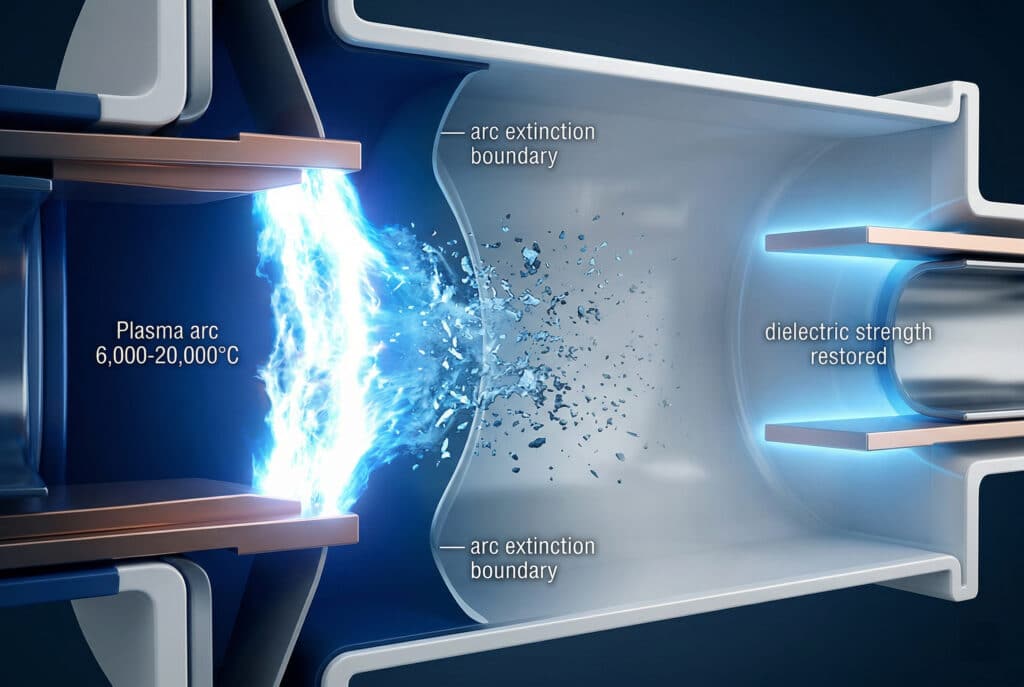

A física da formação de arcos
Quando os contatos do painel de distribuição começam a se separar sob carga ou corrente de falha, a seguinte sequência ocorre em microssegundos:
- A resistência de contato aumenta à medida que a área de contato diminui, gerando um intenso aquecimento resistivo na interface de contato
- Início da vaporização do metal - o material de contato de cobre ou prata-tungstênio evapora, formando uma ponte condutora de vapor metálico
- O plasma do arco se inflama - O vapor de metal se ioniza sob a tensão aplicada, criando uma coluna de plasma condutor que carrega a corrente total do circuito
- O arco se sustenta - o arco gera calor suficiente para manter a ionização, resistindo à extinção natural até que ocorra um zero de corrente
A coluna de arco no painel de distribuição de média tensão opera a 6.000-20.000°C, com tensões de arco de 100-1.000V, dependendo do comprimento do arco e do meio. Nessas temperaturas, o arco irradia UV intenso, gera ondas de pressão e corrói o material de contato a taxas de miligramas por operação.
Por que a extinção de arco define o desempenho do painel de distribuição
- Longevidade do contato: Extinção de arco mais rápida e limpa significa menos erosão de contato por operação, o que determina diretamente a resistência elétrica (número de operações de interrupção de falhas antes da revisão)
- Integridade do isolamento: A extinção incompleta do arco deixa gás ionizado e depósitos de carbono nas superfícies do isolamento, degradando progressivamente rigidez dielétrica1 e desempenho de fuga
- Velocidade de eliminação de falhas: A velocidade de extinção do arco determina a energia total de passagem da corrente de falta (I²t), que controla os danos aos equipamentos a jusante durante os eventos de falta
- Segurança: A extinção descontrolada de arco em painéis de distribuição fechados gera ondas de pressão e gás quente que podem causar falhas de arco interno - o modo de falha mais destrutivo em painéis de distribuição de média tensão
Principais parâmetros de resfriamento a arco
| Parâmetro | Definição | Requisito típico |
|---|---|---|
| Tempo de extinção do arco | Tempo desde a separação do contato até a extinção final do arco | < 1 ciclo (20ms a 50Hz) |
| Taxa de recuperação dielétrica | Taxa na qual a lacuna de contato recupera a resistência do isolamento pós-arco | Deve exceder a taxa de aumento do TRV |
| Tensão de recuperação de transientes (TRV)2 | Tensão que aparece na lacuna de contato após a extinção do arco | Por IEC 62271-1003 |
| Erosão de contato por operação | Massa de material de contato perdida por operação de comutação | < 0,5 mg/operação (vácuo) |
| Energia do arco | Energia total dissipada no arco por operação | Minimizado pela extinção rápida |

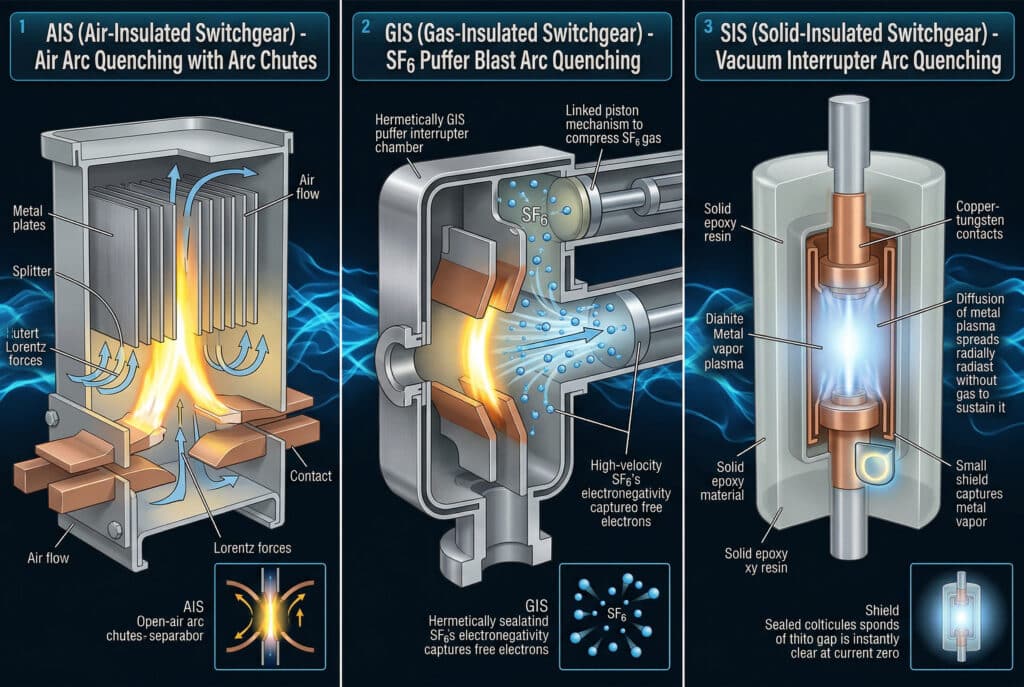

Qual é o desempenho de diferentes meios de resfriamento de arco em painéis de distribuição AIS, GIS e SIS?
Os três tipos de painéis de distribuição da linha de produtos da Bepto - AIS, GIS e SIS - empregam, cada um, um meio de resfriamento de arco e uma arquitetura de câmara distintos. Cada um representa um compromisso deliberado de engenharia entre desempenho, impacto ambiental, requisitos de manutenção e área de instalação.
Painel de controle AIS: Resfriamento de arco de ar
O painel de distribuição isolado a ar utiliza o ar atmosférico como meio de isolamento primário e meio de extinção de arco. A extinção do arco no AIS é obtida por meio da tecnologia de calha de arco:
- Geometria do corredor de arco: Os contatos são moldados para conduzir o arco para cima em uma pilha de placas divisoras de metal (calhas de arco) usando força eletromagnética (força de Lorentz na corrente do arco)
- Divisão de arcos: As calhas de arco dividem o arco único em 10 a 20 arcos em série, cada um com sua própria queda de tensão de arco, elevando a tensão total do arco acima da tensão do sistema e forçando a corrente a zero
- Resfriamento por arco: A grande área de superfície das placas divisoras absorve a energia do arco, resfriando o plasma e acelerando a desionização
Desempenho de resfriamento de arco AIS:
- Tempo de extinção do arco: 1-3 ciclos
- Erosão de contato: Moderada (requer inspeção periódica)
- Manutenção: As calhas de arco requerem limpeza e substituição após operações de alta corrente
- Impacto ambiental: Zero emissões de GEE do arco voltaico
Painel de distribuição GIS: Têmpera a arco com gás SF6
Usos do painel de distribuição isolado a gás hexafluoreto de enxofre (SF6)4 a pressões de 3 a 5 bar absolutas como meio de isolamento e de extinção de arco. A extinção de arco com SF6 opera por meio de um mecanismo de puffer:
- Compressão do Puffer: Um pistão mecanicamente ligado ao acionamento do contato comprime o gás SF6 à medida que os contatos se separam, aumentando a pressão no cilindro do soprador
- Explosão de gás direcionada: Na separação do contato, o SF6 comprimido é direcionado como um jato axial de alta velocidade através da coluna do arco
- Efeito de eletronegatividade: As moléculas de SF6 têm extrema eletronegatividade - elas capturam elétrons livres do plasma do arco, reduzindo rapidamente a condutividade e forçando a extinção do arco na corrente zero
- Recuperação dielétrica: Após a extinção, o SF6 recupera a rigidez dielétrica a uma taxa aproximadamente 100 vezes maior do que a do ar, evitando que o arco volte a se abrir sob TRV
Desempenho de resfriamento de arco GIS:
- Tempo de extinção do arco: < 1 ciclo (normalmente de 16 a 20 ms)
- Erosão de contato: Baixa - o resfriamento a jato de SF6 minimiza os danos à superfície de contato
- Manutenção: Hermeticamente selado, sem necessidade de manutenção da calha do arco
- Impacto ambiental: O SF6 é um potente gás de efeito estufa (GWP = 23.500) - requer monitoramento da integridade do selo e recuperação responsável do gás no fim da vida útil
Painel de controle SIS: Resfriamento a arco a vácuo
Usos do painel de distribuição com isolamento sólido interruptores a vácuo5 como elemento de comutação e extinção de arco, com encapsulamento sólido de resina epóxi que fornece o isolamento primário. A extinção de arco a vácuo é fundamentalmente diferente dos métodos baseados em gás:
- Arco de vapor metálico: No vácuo (pressão < 10-³ mbar), o arco se forma exclusivamente a partir do vapor metálico evaporado das superfícies de contato - não há meio gasoso para sustentar a ionização
- Difusão rápida no plasma: Sem moléculas de gás para dispersar os elétrons, o plasma de vapor metálico se difunde radialmente para fora da lacuna de contato a uma velocidade extremamente alta
- Extinção instantânea na corrente zero: À medida que a corrente se aproxima de zero, a geração de plasma cessa, o vapor de metal se condensa nas superfícies de contato e na blindagem, e a lacuna de contato recupera a força dielétrica total em microssegundos
- Nenhum produto de arco: A extinção a vácuo não produz gás ionizado, depósitos de carbono ou ondas de pressão - a lacuna de contato fica imediatamente limpa após cada operação
Desempenho de resfriamento de arco do SIS:
- Tempo de extinção do arco: < 0,5 ciclo (instantâneo na corrente zero)
- Erosão de contato: Muito baixa - < 0,5 mg por operação de quebra de falha
- Manutenção: Interruptor a vácuo selado, sem manutenção interna para uma vida útil de mais de 20 anos
- Impacto ambiental: Zero emissões de GEE, sem gases de arco

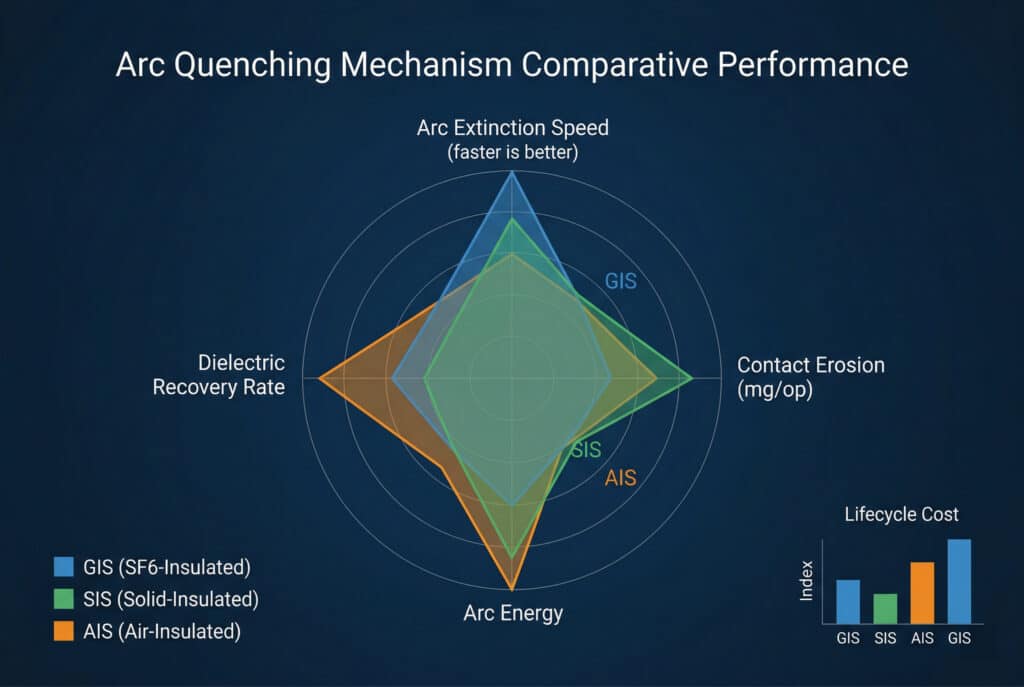

Meios de resfriamento de arco: Comparação completa de desempenho
| Parâmetro | AIS (aéreo) | GIS (SF6) | SIS (vácuo) |
|---|---|---|---|
| Velocidade de extinção do arco | 1-3 ciclos | < 1 ciclo | < 0,5 ciclo |
| Recuperação dielétrica | Lento | Rápido | Muito rápido |
| Entre em contato com a Erosion | Moderado | Baixa | Muito baixo |
| Frequência de manutenção | Alta | Baixa | Mínimo |
| Área de cobertura da instalação | Grande | Médio | Compacto |
| Impacto ambiental | Nenhum | Alta (SF6 GHG) | Nenhum |
| Faixa de tensão adequada | 12-40,5kV | 12-252kV | 12-40,5kV |
| Custo do ciclo de vida | Médio | Médio-Alto | Baixa |
Caso de cliente: Reduzindo o custo de manutenção com o painel de distribuição SIS
O proprietário de uma empresa focada em qualidade que opera uma subestação industrial de 24 kV em uma fábrica de processamento de produtos químicos nos procurou depois de sofrer falhas recorrentes na calha de arco em seu painel de distribuição AIS existente. A atmosfera química agressiva estava acelerando a contaminação da calha de arco, exigindo intervenções de limpeza trimestrais e duas substituições completas da calha de arco em três anos após o comissionamento.
Após a atualização para o painel de distribuição SIS da Bepto com interruptores a vácuo e isolamento de epóxi sólido, a equipe de manutenção da fábrica relatou zero intervenções de manutenção relacionadas a arco elétrico em um período subsequente de 30 meses. Os interruptores a vácuo selados não foram afetados pelo ambiente químico e o isolamento sólido eliminou todos os caminhos de contaminação da superfície. A economia total de custos de manutenção nos três primeiros anos excedeu o prêmio de custo de capital da atualização do SIS.
Como selecionar o mecanismo correto de resfriamento de arco para a aplicação do seu painel de distribuição?
A seleção do mecanismo correto de extinção de arco requer a correspondência do tipo de painel com as restrições elétricas, ambientais, espaciais e regulatórias específicas da instalação. Aqui está o processo de seleção estruturado.
Etapa 1: Definir os requisitos elétricos
- Tensão do sistema: 12kV, 24kV ou 40,5kV - todos os três tipos de painel cobrem essa faixa; acima de 52kV, o GIS é a principal opção
- Nível de falha (Ik): Confirme a corrente nominal de interrupção de curto-circuito (16kA / 25kA / 31,5kA / 40kA) - o vácuo e o SF6 lidam com toda a faixa de falha de média tensão; as calhas de arco de ar são limitadas em níveis de falha mais altos
- Frequência de comutação: A comutação de alta frequência (operações diárias) favorece o vácuo (SIS) para minimizar a erosão do contato; a comutação infrequente é compatível com os três tipos
- Requisitos do TRV: A comutação de corrente capacitiva (alimentadores de cabos, bancos de capacitores) exige uma coordenação cuidadosa da TRV - os interruptores a vácuo exigem supressão de surtos para aplicações de comutação capacitiva
Etapa 2: Considere as condições ambientais
- Ambiente interno e limpo: Todos os três tipos são adequados; o SIS é o preferido para uma área de cobertura compacta
- Ambiente interno, poluído/químico: O SIS com interruptores a vácuo selados e isolamento sólido é a escolha certa - elimina todos os caminhos de entrada de contaminação
- Ambientes externos/agressivos: GIS com gabinete hermético SF6 ou SIS com gabinete IP65+; o AIS requer um gabinete adicional à prova de intempéries
- Instalação com restrição de espaço: O SIS oferece a menor área ocupada - até 50% menor do que o AIS equivalente; o GIS é intermediário
- Zona sísmica: O GIS e o SIS com construção compacta e rígida superam o AIS em aplicações sísmicas
Etapa 3: Corresponder padrões e certificações
- IEC 62271-200: Painel de distribuição de média tensão metal-enclosed (todos os tipos)
- IEC 62271-100: Disjuntores CA - desempenho de interrupção de arco
- IEC 62271-1: Especificações comuns para painéis de distribuição e controle de alta tensão
- IEC 62271-203: Painel de distribuição metal-enclosed com isolamento a gás (específico para GIS)
- GB/T 11022: Padrão nacional da China para painéis de distribuição HV
- Classificação interna de arco (IAC): Especifique IAC A (acessível a pessoal autorizado) ou IAC B (acessível ao público em geral) de acordo com a norma IEC 62271-200
Cenários de aplicativos
- Subestações secundárias urbanas: SIS ou GIS para uma área de cobertura compacta e manutenção mínima em instalações subterrâneas ou integradas a edifícios com restrições de espaço
- Plantas industriais: Painel de distribuição SIS para ambientes químicos, farmacêuticos ou de processamento de alimentos em que a resistência à contaminação é fundamental
- Transmissão da rede elétrica: GIS para 72,5kV e acima, onde o desempenho do SF6 em alta tensão é incomparável
- Energia renovável (solar/eólica): SIS para painel de coleta de média tensão em usinas de grande porte que exigem baixa manutenção durante 25 anos de vida útil do ativo
- Marítimo e offshore: GIS ou SIS com vedação hermética para resistência a névoa salina e umidade
Quais são as falhas comuns de resfriamento a arco e os requisitos de manutenção?
As falhas de extinção de arco estão entre os eventos mais destrutivos em painéis de distribuição de média tensão. A compreensão dos modos de falha específicos de cada meio de extinção de arco permite a manutenção proativa e evita falhas catastróficas de arco interno.
Lista de verificação de instalação
- Verificar a capacidade nominal de ruptura - Confirme se a classificação da corrente de interrupção de curto-circuito do painel corresponde ou excede a corrente de falha potencial no ponto de instalação
- Verifique o deslocamento e o alinhamento do contato - A lacuna de contato incorreta ou o desalinhamento causam extinção incompleta do arco e erosão acelerada; verifique de acordo com o procedimento de comissionamento do fabricante.
- Confirme a pressão de SF6 (GIS) - Verifique se o indicador de pressão do gás está na zona verde antes da energização; a pressão abaixo do mínimo desativa o recurso de extinção de arco
- Teste de integridade do vácuo (SIS) - Realize o teste hi-pot nos interruptores a vácuo de acordo com a norma IEC 62271-100 antes do comissionamento; um interruptor a vácuo com falha não extinguirá os arcos
- Verificar o aterramento e os intertravamentos - Confirme se todas as chaves de aterramento e intertravamentos mecânicos funcionam corretamente antes da energização
- Realizar teste de infravermelho antes da energização - Resistência de isolamento > 1000 MΩ entre fases e fase-terra
Modos de falha de extinção de arco por tipo de painel
Falhas no AIS (Air Arc Chute):
- Contaminação da calha do arco com depósitos de carbono - aumenta a probabilidade de reignição do arco
- Erosão da placa divisora - reduz a eficácia da divisão do arco em altas correntes de falta
- Oxidação do arco - impede o movimento do arco para dentro da calha, causando a queima do contato
Falhas de GIS (SF6):
- Vazamento de gás SF6 abaixo da pressão mínima - perda da capacidade de isolamento e extinção de arco
- Entrada de umidade no gás SF6 - forma ácido HF corrosivo sob condições de arco, destruindo componentes internos
- Desgaste do mecanismo do soprador - reduz a velocidade do jato de gás, aumentando a duração do arco
Falhas no SIS (vácuo):
- Falha na vedação do interruptor de vácuo - a perda de vácuo permite a entrada de ar, convertendo o arco de vácuo em arco de ar com resultados catastróficos
- Erosão do contato além do limite de desgaste - após o número nominal de operações de rompimento de falhas, a folga do contato aumenta além do projetado, reduzindo a capacidade de rompimento
- Danos por sobretensão - a comutação de corrente capacitiva sem supressores de sobretensão pode gerar sobretensões que sobrecarregam o isolamento do interruptor a vácuo

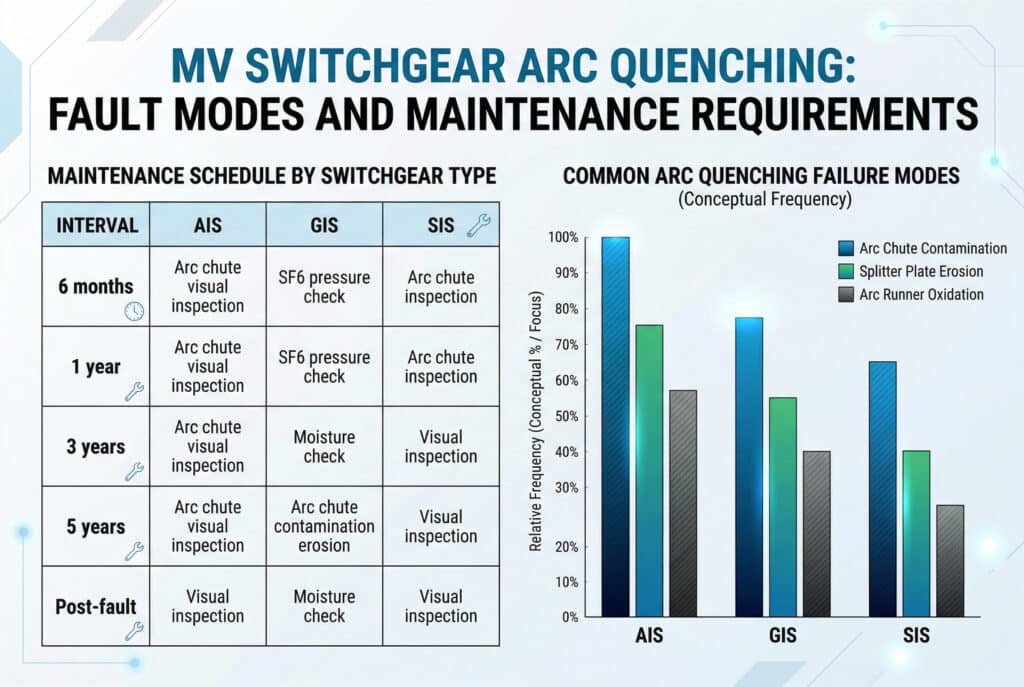

Cronograma de manutenção por tipo de painel
| Intervalo | AIS | GIS | SIS |
|---|---|---|---|
| 6 meses | Inspeção visual da calha do arco | Verificação da pressão de SF6 | Inspeção visual |
| 1 ano | Resistência de contato; teste de infravermelho | Análise de umidade de gás | Teste de infravermelho; vácuo hi-pot |
| 3 anos | Avaliação da substituição da calha do arco | Análise completa de gás; verificação de contato | Medição da erosão por contato |
| 5 anos | Revisão completa; substituição de contatos | Inspeção interna abrangente | Avaliação do interruptor a vácuo |
| Pós-falha | Inspeção imediata da calha de arco | Análise de gás + inspeção interna | Integridade do vácuo + verificação de contato |
Conclusão
A extinção de arco é o recurso técnico que define qualquer painel de distribuição - o mecanismo que separa um dispositivo de comutação confiável e de longa vida útil de um dispositivo que está esperando para falhar. Quer seja especificado como AIS com calhas de arco de ar, GIS com tecnologia de soprador SF6 ou SIS com interruptores a vácuo, o meio de extinção de arco e o projeto da câmara determinam todos os parâmetros críticos de desempenho: velocidade de eliminação de falhas, longevidade do contato, carga de manutenção, conformidade ambiental e área de instalação.
Combine o mecanismo de extinção de arco com o ambiente da aplicação, o nível de falha e a capacidade de manutenção, pois, no painel de distribuição de média tensão, o arco que você não consegue controlar controla você.
Perguntas frequentes sobre o mecanismo de extinção de arco no painel de distribuição
P: Por que o gás SF6 oferece desempenho superior de extinção de arco em comparação com o ar em painéis de distribuição de média tensão?
A: O SF6 tem 2,5 vezes a rigidez dielétrica do ar e eletronegatividade extrema que captura os elétrons livres do arco, alcançando a extinção em menos de um ciclo de corrente com recuperação dielétrica 100 vezes mais rápida do que o ar, minimizando o risco de reignição sob TRV.
P: Como os interruptores a vácuo extinguem arcos sem qualquer meio de gás no painel de distribuição SIS?
A: No vácuo, o arco se forma como plasma de vapor metálico a partir da evaporação do contato. Sem moléculas de gás para sustentar a ionização, o plasma se difunde instantaneamente no zero da corrente, condensando-se nas superfícies de contato e restaurando a força dielétrica total em microssegundos.
P: Qual é a corrente de falha máxima que os mecanismos de extinção de arco no painel de distribuição de média tensão podem interromper?
A: Os modernos sistemas de extinção de arco de comutadores GIS e SIS suportam até 40kA de corrente simétrica de interrupção de curto-circuito, de acordo com a norma IEC 62271-100. Os projetos de calha de arco do AIS são normalmente classificados como 25kA para aplicações de distribuição de média tensão padrão.
P: Como a falha de extinção de arco em um painel de distribuição leva a uma falha de arco interno?
A: A falha na extinção do arco deixa gás ionizado e depósitos de carbono condutivo na lacuna de contato, permitindo a retomada do arco após a corrente zero. O arco contínuo em um painel de painel de distribuição fechado gera pressão e temperatura extremas, desencadeando uma falha de arco interno - o modo de falha de painel de distribuição mais destrutivo.
P: Qual é o impacto ambiental do resfriamento de arco de SF6 no painel de distribuição GIS e quais são as alternativas?
A: O SF6 tem um potencial de aquecimento global de 23.500×CO₂ em 100 anos. As alternativas incluem interruptores a vácuo no painel de distribuição SIS (zero GEE) e tecnologias emergentes de ar limpo ou gás g³ para GIS, cada vez mais especificadas em projetos com requisitos rigorosos de conformidade ambiental.
-
