Erros comuns na montagem de gabinetes de núcleo a vácuo

A qualidade da montagem é a variável invisível que separa um cilindro isolante VS1 que oferece 25 anos de serviço confiável de um que falha em seu primeiro ano operacional. Tanto nas instalações de fabricação de painéis de distribuição de energia quanto nos ambientes de instalação em campo, a montagem mecânica do invólucro do núcleo a vácuo - o processo de assentar, alinhar, apertar e vedar corretamente o cilindro isolante VS1 ao redor do interruptor a vácuo - é tratada como uma tarefa de rotina que não requer atenção especial da engenharia. Essa suposição está errada e é cara. A maioria das falhas prematuras do cilindro isolante VS1 em sistemas de distribuição de energia que são atribuídas a defeitos de material, eventos de sobretensão ou fatores ambientais são, em uma análise cuidadosa pós-falha, rastreáveis a erros de montagem mecânica específicos e evitáveis cometidos durante a instalação inicial ou em intervenções de manutenção subsequentes. Para engenheiros de instalação, técnicos de montagem de painéis de distribuição e gerentes de segurança responsáveis pela infraestrutura de distribuição de energia de média tensão, este artigo fornece a estrutura completa de análise e prevenção de erros de montagem de nível de engenharia que o setor sempre omite na documentação padrão de instalação.

Índice

• O que é o conjunto do cilindro isolante VS1 e por que os erros mecânicos são importantes?
• Quais são os erros de montagem mecânica mais prejudiciais e as consequências de suas falhas?
• Como executar um procedimento correto de montagem do cilindro VS1 para o painel de distribuição de energia?
• Quais testes de verificação pós-montagem confirmam a operação segura da distribuição de energia?
• PERGUNTAS FREQUENTES

O que é o conjunto do cilindro isolante VS1 e por que os erros mecânicos são importantes?

O conjunto do cilindro isolante VS1 é o subconjunto mecânico e dielétrico completo que forma o núcleo de um disjuntor a vácuo de média tensão do tipo VS1. Ele consiste no corpo do cilindro isolante - fabricado com resina epóxi APG (encapsulamento sólido) ou termofixo BMC/SMC (projeto tradicional) - juntamente com o interruptor a vácuo, os terminais superior e inferior do condutor, as interfaces de flange, os elementos de vedação e o hardware de suporte mecânico. Em uma unidade montada corretamente, esses componentes formam um sistema dielétrico precisamente alinhado, mecanicamente estável e hermeticamente consistente, capaz de suportar todas as demandas elétricas e mecânicas do serviço de distribuição de energia de média tensão.

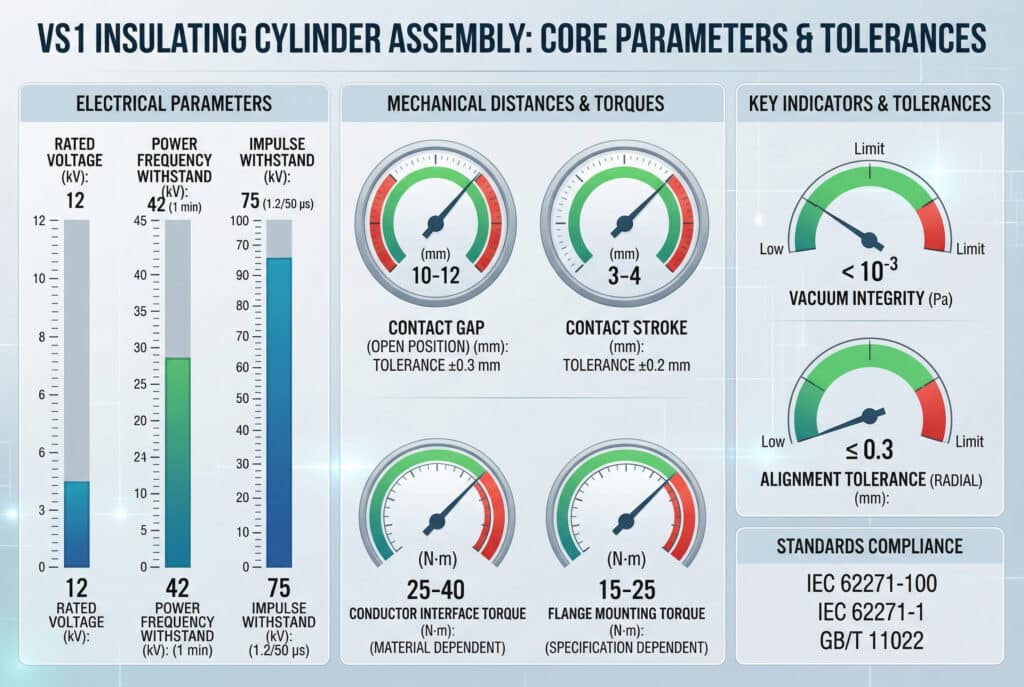

Parâmetros e tolerâncias de montagem do núcleo:

• Tensão nominal: 12 kV
• Resistência à frequência de energia: 42 kV (1 min)
• Resistência a impulsos: 75 kV (1,2/50 μs)
• Folga do contato (posição aberta): 10-12 mm ± 0,3 mm (específico do fabricante)
• Curso do contato: 3-4 mm ± 0,2 mm
• Torque da interface do condutor: 25-40 N-m (depende do material e do diâmetro)
• Torque de montagem do flange: 15-25 N-m (de acordo com a especificação do fabricante)
• Integridade do vácuo: < 10-³ Pa de pressão interna
• Tolerância de alinhamento: ≤ 0,3 mm de desalinhamento radial na interface do condutor
• Padrões: iec-62271-100¹, IEC 62271-1, GB/T 11022

Por que os erros mecânicos são mais importantes do que a maioria dos engenheiros imagina:

O cilindro isolante VS1 opera simultaneamente na interseção de três exigentes domínios de engenharia: dielétricos de alta tensão, tecnologia de vácuo de precisão e mecânica estrutural. Um erro mecânico que seria inconsequente em um conjunto de baixa tensão torna-se um precursor de falha crítica nesse contexto. Um valor de torque 20% acima da especificação, que não causaria nenhum dano em um conector elétrico padrão, cria microfraturas em um invólucro de epóxi que iniciam descarga parcial² sob tensão operacional. Um desalinhamento de 0,5 mm, que seria aceitável em um acoplamento mecânico, cria uma distribuição de pressão de contato não uniforme em um interruptor a vácuo que acelera o desgaste do contato e gera sobretensões de comutação que tensionam o dielétrico do cilindro. Os modos de falha mecânica e elétrica são fortemente acoplados, e o acoplamento é quase sempre invisível até que a falha ocorra.

Quais são os erros de montagem mecânica mais prejudiciais e as consequências de suas falhas?

Os erros de montagem a seguir são as causas principais identificadas com mais frequência na análise pós-falha de falhas do cilindro isolante VS1 em painéis de distribuição de energia. Cada erro é descrito com seu mecanismo físico, sua consequência de falha e sua dificuldade de detecção - o parâmetro que determina quanto tempo o defeito permanece oculto antes de causar uma falha.

Erro 1 - Apertar demais as conexões do terminal do condutor
O erro de montagem mais comum e mais prejudicial. Os parafusos do terminal do condutor apertados além do valor de torque especificado - geralmente porque os técnicos usam chaves de impacto sem limitação de torque ou aplicam o torque “baseado na sensação” sem ferramentas calibradas - geram concentrações de tensão compressiva no invólucro de epóxi ou termofixo na interface metal-polímero. Os materiais epóxi e termofixos têm resistência à compressão³ de 120-180 MPa, mas são frágeis sob concentração de tensão localizada - as microfraturas iniciam-se em concentrações de tensão bem abaixo da resistência à compressão em massa. Essas fraturas são invisíveis externamente e indetectáveis pela medição padrão de IR, mas criam redes de vazios que iniciam a descarga parcial sob tensão operacional.

• Consequência da falha: Aumento progressivo da DP → rastreamento interno → flashover dentro de 1 a 5 anos
• Dificuldade de detecção: Muito alta - aparência externa normal; a medição da DP pode não detectar fraturas em estágio inicial

Erro 2 - Conexões do terminal do condutor com torque insuficiente
O extremo oposto - torque insuficiente nos terminais do condutor - cria uma interface de contato de alta resistência entre o condutor e o terminal do cilindro. Sob corrente de carga, essa interface gera um aquecimento resistivo que cria um gradiente térmico na interface condutor-epóxi. O ciclo térmico repetido da variação de carga causa expansão diferencial entre o condutor de cobre e o invólucro de epóxi, aumentando progressivamente a lacuna de contato e criando um microvazio na interface - o local de início preferido para descarga parcial interna em cilindros de encapsulamento sólido.

• Consequência da falha: Ponto quente térmico → delaminação da interface → início da DP → flashover
• Dificuldade de detecção: Moderada - detectável por imagens térmicas durante a operação ao vivo

Erro 3 - Desalinhamento radial do interruptor a vácuo
Durante a montagem, o interruptor a vácuo deve ser centralizado dentro do furo do cilindro com uma tolerância radial de ± 0,3 mm. O desalinhamento além dessa tolerância cria uma distribuição não uniforme do campo elétrico dentro do cilindro - o lado do interruptor mais próximo da parede do cilindro sofre um aumento de campo que pode exceder o limite de ruptura dielétrica local sob condições transitórias de comutação. Em aplicações de distribuição de energia com altos níveis de falta, esse aumento de campo é suficiente para iniciar o flashover interno durante o primeiro evento de falta de alta magnitude.

• Consequência da falha: Aumento do campo localizado → flashover interno sob condições de falha
• Dificuldade de detecção: Alta - requer verificação dimensional durante a montagem; não detectável após a montagem sem tomografia computadorizada

Erro 4 - Desalinhamento axial e ajuste incorreto da folga do contato
A folga do contato do interruptor a vácuo na posição aberta deve ser ajustada para o valor especificado pelo fabricante - normalmente de 10 a 12 mm - com tolerância de ± 0,3 mm. O ajuste incorreto da folga de contato tem dois caminhos de falha: uma folga muito grande requer maior energia do mecanismo operacional para fechar, criando cargas de choque mecânico no corpo do cilindro a cada operação de fechamento; uma folga muito pequena reduz a resistência dielétrica do interruptor aberto, aumentando o risco de reestabelecimento durante a interrupção de correntes capacitivas ou indutivas em redes de distribuição de energia.

• Consequência da falha: Fadiga mecânica do corpo do cilindro (muito largo) ou restrição de comutação (pouco largo)
• Dificuldade de detecção: Moderada - requer uma ferramenta de medição de folga calibrada durante a montagem

Erro 5 - Danos ao elemento de vedação ou instalação incorreta
Os anéis O-ring e as gaxetas nas interfaces de flange do conjunto do cilindro VS1 fornecem a vedação primária contra a entrada de umidade e contaminação no espaço de ar interno (projeto tradicional) ou contra a exposição ambiental externa (projeto de encapsulamento sólido). Erros de montagem, incluindo torção do O-ring, assentamento incorreto da ranhura, aplicação de lubrificantes incompatíveis ou reutilização de elementos de vedação previamente comprimidos, criam caminhos de vazamento que permitem a entrada de umidade - o principal gatilho para o flashover interno em projetos de cilindros tradicionais implantados em ambientes de distribuição de energia com ciclos de umidade.

• Consequência da falha: Entrada de umidade → condensação do espaço de ar interno → ruptura dielétrica⁴
• Dificuldade de detecção: Muito alta - defeitos de vedação não são detectáveis após a montagem sem teste de vazamento de pressão/vácuo

Erro 6 - Introdução de contaminação durante a montagem
As partículas metálicas das operações de usinagem, a poeira do ambiente de montagem ou os detritos da limpeza inadequada dos componentes que entram no espaço de ar interno de um cilindro tradicional durante a montagem criam saliências que aumentam o campo e reduzem a tensão de ruptura efetiva do espaço em 30-60%. No painel de distribuição de energia montado em condições de campo - durante a construção da subestação ou intervenções de manutenção - o controle de contaminação raramente recebe a devida atenção.

• Consequência da falha: Campo de partículas aprimorado → flashover interno sob o primeiro transiente de comutação
• Dificuldade de detecção: Muito alta - as partículas dentro do cilindro montado não são detectáveis sem a desmontagem

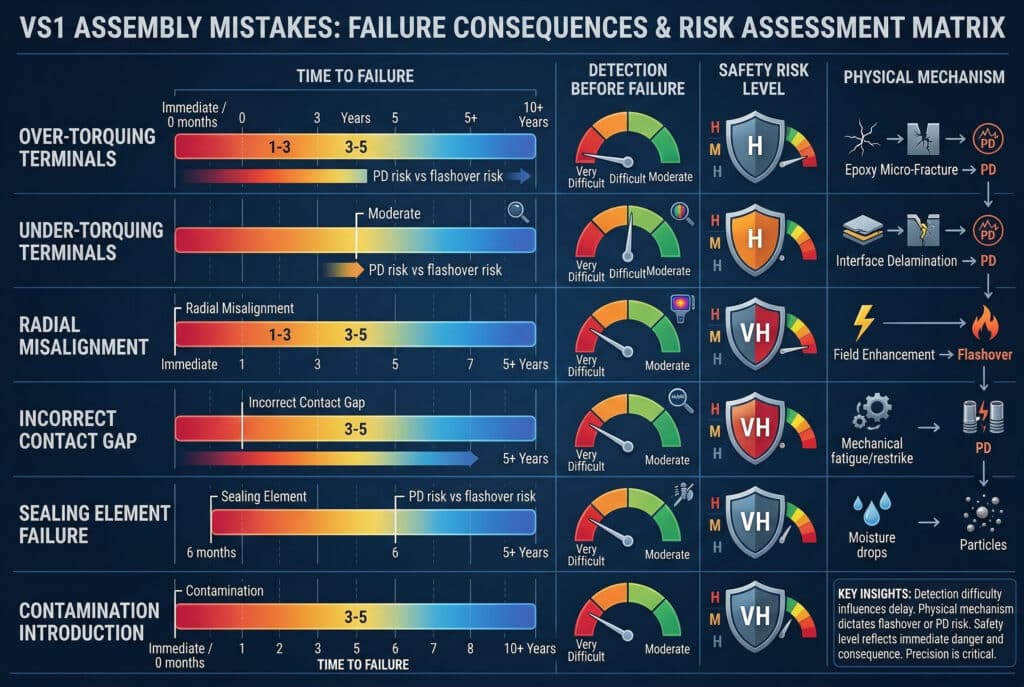

Matriz de gravidade de erros de montagem

Erro	Mecanismo físico	Tempo até a falha	Detecção antes da falha	Nível de risco de segurança
Terminais com excesso de torque	Microfratura de epóxi → PD	1-5 anos	Muito difícil	Alta
Terminais com torque insuficiente	Delaminação da interface → PD	2 a 7 anos	Moderado (imagem térmica)	Médio
Desalinhamento radial	Aumento do campo → flashover	Imediato a 2 anos	Difícil	Muito alta
Lacuna de contato incorreta	Fadiga mecânica/restrição	3-10 anos	Moderado	Alta
Falha no elemento de vedação	Entrada de umidade → quebra	6 meses a 3 anos	Muito difícil	Muito alta
Introdução à contaminação	Aumento do campo de partículas → flashover	Imediato a 1 ano	Muito difícil	Muito alta

História do cliente - Subestação de distribuição de energia, Sul da Ásia:
Uma concessionária de distribuição entrou em contato com a Bepto Electric depois de sofrer três falhas no cilindro VS1 em 8 meses após o comissionamento de uma nova subestação de 12 kV. Todas as três falhas ocorreram na mesma fileira de painéis de distribuição e durante a troca de carga no pico da manhã. A análise pós-falha revelou dois erros de montagem simultâneos: os parafusos do terminal do condutor foram apertados com uma chave de impacto não calibrada (torque estimado em 180% da especificação) e as vedações do anel O-ring no flange inferior foram instaladas com um lubrificante à base de petróleo incompatível com o material de vedação EPDM, causando inchaço da vedação e perda da integridade da vedação em 3 meses. A combinação de microfraturas causadas por excesso de torque e entrada de umidade através de vedações com defeito reduziu a margem dielétrica interna até o limite de falha na primeira temporada de carga. A Bepto forneceu cilindros de reposição e um programa completo de treinamento em procedimentos de montagem para a equipe de instalação da concessionária. Zero falhas em 28 meses após a remontagem correta.

Como executar um procedimento correto de montagem do cilindro VS1 para o painel de distribuição de energia?

O procedimento de montagem a seguir representa o protocolo completo, de nível de engenharia, para a instalação do cilindro isolante VS1 no painel de distribuição de energia. Cada etapa é sequenciada para evitar os mecanismos de falha específicos identificados acima.

Preparação da pré-montagem

Requisitos ambientais:

• Área de montagem: limpa, seca, temperatura 15-30°C, umidade relativa < 60%
• Nenhuma operação ativa de esmerilhamento, corte ou usinagem em um raio de 5 metros da área de montagem
• Coloque um tapete de montagem limpo e que não solte fiapos - nunca faça a montagem diretamente sobre superfícies metálicas da bancada de trabalho

Inspeção de componentes antes da montagem:

1. Inspecione o corpo do cilindro quanto a lascas, rachaduras ou descoloração da superfície - rejeite qualquer unidade com danos visíveis
2. Verifique se o número de série do certificado de teste PD corresponde à unidade de cilindro que está sendo instalada
3. Inspecione o interruptor a vácuo quanto a danos mecânicos nos foles, nas hastes dos terminais e no corpo de cerâmica
4. Verifique a integridade do vácuo com um medidor de vácuo calibrado - rejeite qualquer interruptor com pressão interna > 10-³ Pa
5. Inspecione todos os anéis de vedação e gaxetas - substitua qualquer elemento de vedação que apresente compressão, rachaduras na superfície ou não conformidade dimensional
6. Verifique as condições das roscas de todos os fixadores - substitua qualquer fixador com roscas danificadas

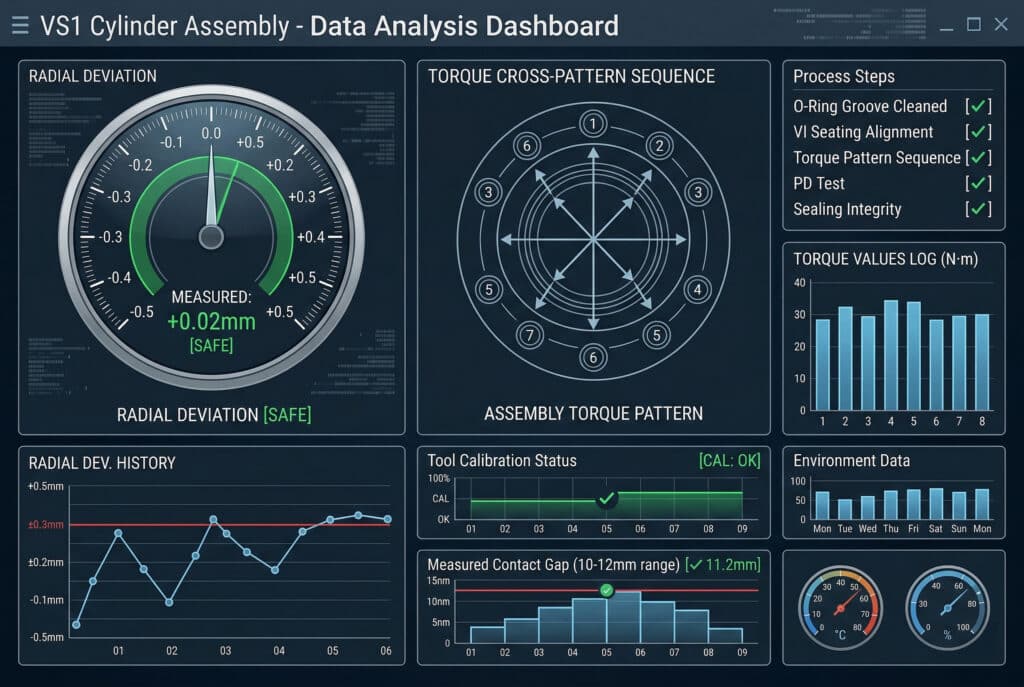

Procedimento de montagem passo a passo

Etapa 1: Preparação do elemento de vedação

• Limpe todas as ranhuras do O-ring com IPA (pureza ≥ 99,5%) e um pano sem fiapos - remova todos os vestígios do composto de vedação anterior
• Aplique uma fina camada de lubrificante de anel O-ring à base de silicone aprovado pelo fabricante na superfície do anel O-ring - nunca use lubrificantes à base de petróleo em elementos de vedação de EPDM ou silicone
• Assente o anel O-ring na ranhura sem torcer - verifique se o anel O-ring está plano, sem deformação em espiral, antes de continuar

Etapa 2: Assentamento do interruptor a vácuo

• Abaixe o interruptor a vácuo no orifício do cilindro usando um dispositivo de alinhamento dedicado - nunca guie apenas com a mão
• Verificar o alinhamento radial com um Indicador de discagem⁵ nas hastes terminais superior e inferior - desvio radial máximo permitido: ± 0,3 mm
• Confirme a profundidade do assento axial em relação à dimensão de referência do fabricante antes de aplicar qualquer carga no fixador

Etapa 3: Verificação da lacuna de contato

• Com o interruptor na posição aberta, meça a folga do contato usando um calibrador de folga calibrado
• Verifique se a folga está dentro da especificação do fabricante (normalmente 10-12 mm ± 0,3 mm)
• Ajuste a articulação do mecanismo de operação se a folga estiver fora da especificação - não prossiga com o torque do fixador com a configuração incorreta da folga

Etapa 4: Conexão do terminal do condutor

• Limpe as superfícies de contato do condutor com IPA e um pano sem fiapos imediatamente antes da montagem
• Aplique o composto de contato especificado pelo fabricante nas superfícies de contato do condutor - não substitua por compostos alternativos
• Instale os fixadores com os dedos apertados em todas as posições para garantir um assentamento uniforme
• Aperte de acordo com a especificação usando uma chave de torque calibrada em uma sequência de padrões cruzados - nunca use chaves de impacto
• Verifique o valor final do torque em relação à especificação do fabricante (normalmente de 25 a 40 N-m) - registre o valor do torque na documentação de montagem

Etapa 5: Aperto do fixador do flange

• Instale os fixadores do flange com os dedos em sequência diametralmente oposta
• Aplique o torque final em três passagens progressivas: 30% → 70% → 100% do valor especificado
• Torque final: normalmente de 15 a 25 N-m - verifique a especificação do fabricante
• Marque as cabeças dos fixadores com um marcador de tinta de verificação de torque após a confirmação final do torque

Etapa 6: Verificação final da limpeza da montagem

• Inspecione o espaço de ar interno (cilindro tradicional) com uma lanterna antes do fechamento final - verifique se não há partículas de contaminação visíveis
• Limpe todas as superfícies externas com um pano seco que não solte fiapos
• Instale tampas contra poeira em todas as conexões de terminais abertos até a energização do painel

Guia de referência de especificação de torque

Ponto de conexão	Faixa de torque típica	Requisitos de ferramentas	Método de verificação
Terminal do condutor (M12)	35-40 N-m	Chave de torque calibrada	Chave de torque click + marcador de tinta
Terminal do condutor (M10)	25-30 N-m	Chave de torque calibrada	Chave de torque click + marcador de tinta
Montagem de flange (M10)	20-25 N-m	Chave de torque calibrada	Chave de torque click + marcador de tinta
Montagem do flange (M8)	15-18 N-m	Chave de torque calibrada	Chave de torque click + marcador de tinta
Link do mecanismo operacional	De acordo com as especificações do fabricante	Chave de torque calibrada	Desenho de montagem do fabricante

Observação: sempre verifique os valores de torque com base no desenho de montagem do fabricante específico - os valores acima são apenas faixas indicativas.

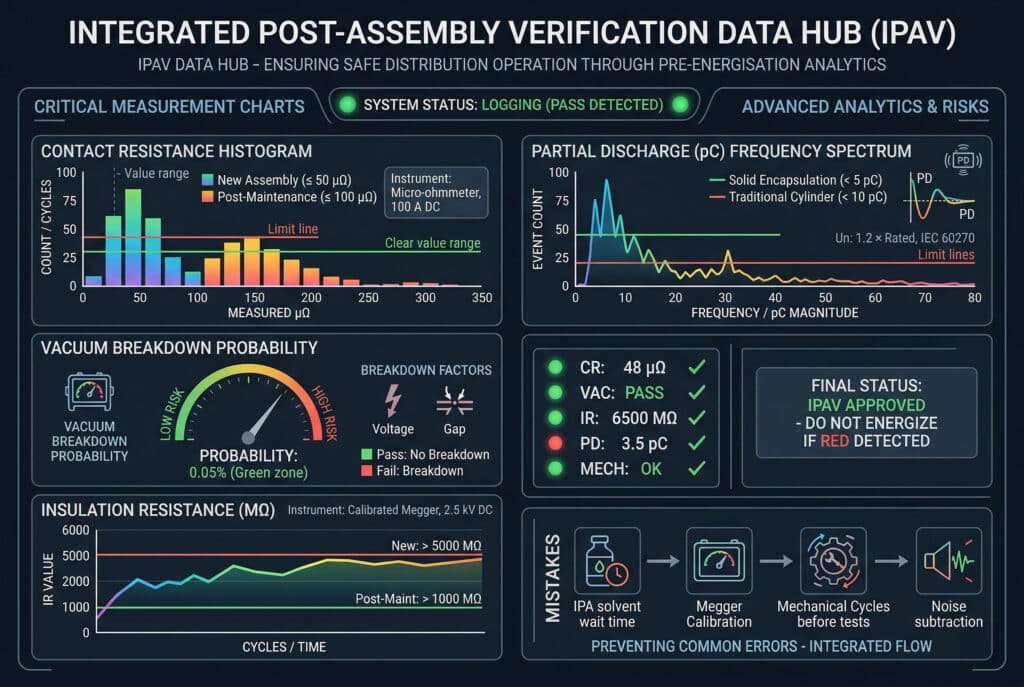

Quais testes de verificação pós-montagem confirmam a operação segura da distribuição de energia?

Nenhum conjunto de cilindro isolante VS1 deve ser energizado em um sistema de distribuição de energia sem que seja concluída a sequência completa de testes de verificação pós-montagem. Esses testes são a porta de qualidade final que detecta erros de montagem antes que eles se tornem falhas operacionais.

Sequência obrigatória de testes pós-montagem

Teste 1: Medição da resistência de contato

• Instrumento: Micro-ohmímetro (injeção de 100 A CC)
• Método: Meça a resistência entre os contatos fechados nos terminais superior e inferior
• Critério de aceitação: ≤ 50 μΩ (nova montagem); ≤ 100 μΩ (remontagem pós-manutenção)
• Indicação de falha: Alta resistência de contato confirma conexão de terminal com torque insuficiente ou superfície de contato contaminada

Teste 2: Verificação da integridade do vácuo

• Instrumento: Testador de hipotensão CC de alta tensão ou testador de vácuo dedicado
• Método: Aplique tensão CC nos contatos abertos de acordo com a especificação do fabricante (normalmente 10-15 kV CC)
• Critério de aceitação: Sem avaria ou corrente de fuga contínua
• Indicação de falha: A falha em uma tensão abaixo da nominal confirma a perda de integridade do vácuo - rejeite e devolva ao fabricante

Teste 3: Medição da resistência do isolamento

• Instrumento: Megômetro calibrado (2,5 kV CC)
• Método: Meça o IR de cada terminal do condutor para o terra com os contatos abertos
• Critério de aceitação: > 5000 MΩ (nova montagem); > 1000 MΩ (pós-manutenção)
• Indicação de falha: O IR baixo confirma a entrada de umidade, falha de vedação ou contaminação

Teste 4: Medição de descarga parcial

• Instrumento: Detector PD calibrado de acordo com a norma IEC 60270
• Método: Aplique 1,2 × Un (13,2 kV para um cilindro com classificação de 12 kV) e meça o nível de DP
• Critério de aceitação: < 5 pC (encapsulamento sólido); < 10 pC (cilindro tradicional)
• Indicação de falha: PD > 10 pC confirma vazio interno, microfratura ou contaminação - não energizar

Teste 5: Verificação da operação mecânica

• Método: Executar 5 ciclos completos de operação de abertura-fechamento-abertura na tensão operacional nominal do mecanismo
• Verifique a folga do contato na posição aberta após o ciclo: deve permanecer dentro de ± 0,3 mm do valor especificado
• Verifique o tempo de operação com um analisador de tempo calibrado: tempo de fechamento e tempo de abertura dentro das especificações do fabricante
• Indicação de falha: O desvio da folga do contato ou o desvio do tempo confirma a montagem incorreta da articulação do mecanismo de operação

Teste 6: Teste de resistência à frequência de potência (verificação de tipo)

• Instrumento: Testador de hipotensão AC
• Método: Aplique 42 kV CA por 60 segundos nos contatos abertos e de cada terminal ao terra
• Critério de aceitação: Sem avaria, sem corrente de fuga contínua > 1 mA
• Observação: Esse teste é obrigatório para montagens de primeiro artigo e pós-reparo; pode ser omitido para produção em série com amostragem estatística de acordo com a norma IEC 62271-100

Documentação dos resultados dos testes pós-montagem

Cada conjunto de cilindro VS1 deve ser documentado com:

• Número de série do cilindro e do interruptor a vácuo
• Valores de torque registrados para todas as posições dos fixadores
• Medição da lacuna de contato (antes e depois do ciclismo)
• Valor de medição de IR e tensão de teste
• Valor de medição PD e tensão de teste
• Resultado do teste de integridade do vácuo
• Nome do técnico e nível de certificação
• Data e condições ambientais durante a montagem

Essa documentação não é uma sobrecarga administrativa - é o registro de rastreabilidade que permite a análise da causa raiz quando uma falha ocorre anos depois em serviço.

Erros comuns pós-montagem que invalidam os resultados dos testes

• Realização do teste de DP antes da evaporação total dos resíduos da limpeza com IPA: O solvente residual na superfície do cilindro cria sinais falsos de PD - espera mínima de 30 minutos após qualquer limpeza com solvente antes da medição de PD
• Uso de megômetro não calibrado para medição de IV: Meggers com calibração vencida há mais de 12 meses fornecem valores de IV não confiáveis - sempre verifique o certificado de calibração antes de usar
• Ignorar a ciclagem mecânica antes dos testes elétricos: A ciclagem mecânica assenta todos os contatos de interface e superfícies de assentamento - os testes elétricos realizados antes da ciclagem podem ser aprovados em uma unidade montada marginalmente que falhará após a primeira comutação operacional
• Aceitar a medição de DP sem subtração do ruído de fundo: Em ambientes de montagem de painéis de distribuição eletricamente ruidosos, a PD de fundo de equipamentos adjacentes pode mascarar os níveis reais de PD do cilindro - sempre meça e subtraia o ruído de fundo antes de avaliar a PD do cilindro.

Conclusão

Erros de montagem mecânica na instalação do cilindro isolante VS1 são a causa raiz oculta por trás de uma proporção significativa de falhas em painéis de distribuição de energia que são rotineiramente atribuídas a defeitos de material, fatores ambientais ou eventos de sobretensão. O excesso de torque, o desalinhamento, os erros do elemento de vedação, a introdução de contaminação e a configuração incorreta da lacuna de contato podem ser evitados com o procedimento correto, as ferramentas corretas e o protocolo de verificação correto. Na Bepto Electric, cada Cilindro Isolante VS1 que fornecemos inclui um documento completo de procedimento de montagem, uma folha de especificação de torque e critérios de aceitação de teste pós-montagem - porque a qualidade do componente que fabricamos só é plenamente percebida quando ele é montado corretamente em seu sistema de distribuição de energia.

Perguntas frequentes sobre erros e prevenção na montagem do cilindro isolante VS1

1. Detalha as especificações internacionais e os procedimentos de teste para disjuntores de corrente alternada. ↩

2. Explica o fenômeno da ruptura dielétrica localizada que causa a degradação progressiva do isolamento. ↩

3. Descreve a capacidade de um material de suportar forças de empurrão direcionadas axialmente antes de fraturar. ↩

4. Explora o processo físico em que um isolante elétrico perde sua resistividade e permite o fluxo de corrente. ↩

5. Descreve a mecânica das ferramentas de medição de precisão usadas para verificar os alinhamentos radiais e axiais microscópicos. ↩
