Por que a tecnologia de isolamento determina o tamanho do painel MV?
O tamanho físico de um painel de distribuição de média tensão não é determinado pelo tamanho do interruptor a vácuo, da seção transversal do barramento ou do relé de proteção - ele é determinado principalmente pelo sistema de isolamento e os volumes de folga necessários para manter a integridade dielétrica na tensão nominal. Compreender essa relação é a base para entender como o isolamento sólido transforma o espaço ocupado pelo painel.
Isolamento de ar: Geometria do painel orientada pela folga
No painel de distribuição convencional com isolamento a ar, o meio de isolamento entre os condutores energizados e entre os condutores energizados e a estrutura metálica aterrada é o ar. O ar em condições atmosféricas padrão tem um rigidez dielétrica1 de aproximadamente 3 kV/mm - mas esse valor se aplica somente a condições ideais de campo uniforme. Nos campos não uniformes presentes na geometria real do painel de distribuição, as folgas práticas do projeto devem ser substancialmente maiores para levar em conta o aumento do campo nas bordas do condutor, os efeitos de contaminação e as margens de sobretensão transitória.
IEC 62271-2002 especifica as folgas mínimas fase-terra e fase-fase para o painel de distribuição de média tensão com isolamento a ar:
| Classe de tensão | Folga mínima de ar entre a fase e a terra | Folga mínima de ar fase a fase |
|---|---|---|
| 12 kV (Um = 12 kV) | 120 mm | 160 mm |
| 24 kV (Um = 24 kV) | 220 mm | 270 mm |
| 40,5 kV (Um = 40,5 kV) | 320 mm | 480 mm |
Essas folgas devem ser mantidas em três dimensões em todo o painel - ao redor dos barramentos, nos terminais dos disjuntores, nos compartimentos dos cabos e em todas as superfícies energizadas contra a terra. O efeito cumulativo da manutenção dessas folgas em um conjunto completo de painéis leva a profundidade, a altura e a largura do painel a dimensões que são fundamentalmente limitadas pela física do isolamento de ar.
Isolamento sólido: Compacidade orientada por materiais
Em um poste embutido com isolamento sólido, o meio isolante é curado Resina epóxi APG3 com uma rigidez dielétrica de 15-25 kV/mm - cinco a oito vezes maior do que o ar em condições de campo equivalentes. O interruptor a vácuo4, O conjunto condutor e o mecanismo de contato são totalmente encapsulados dentro desse corpo sólido de alta resistência dielétrica, eliminando a necessidade de volumes de folga de ar ao redor dos componentes energizados dentro do polo. O resultado é um módulo isolante autônomo cujas dimensões externas são determinadas pelo Propriedades do material do corpo de epóxi e não pelos requisitos de folga de ar dos componentes energizados em seu interior.

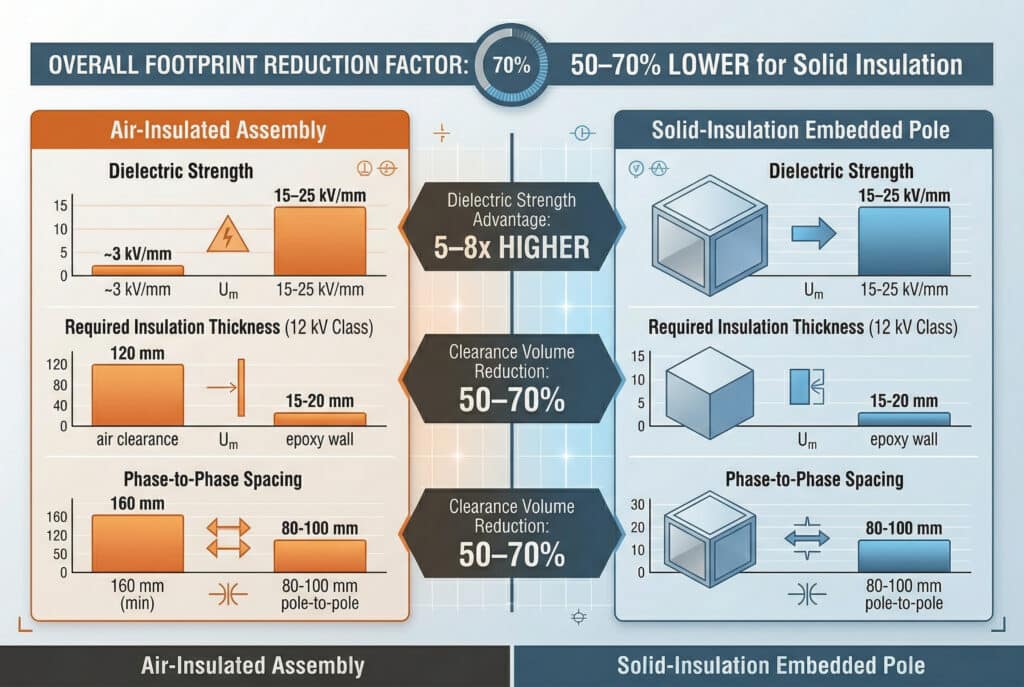

A comparação do volume de compensação
| Parâmetro | Conjunto com isolamento de ar | Poste embutido com isolamento sólido | Fator de redução |
|---|---|---|---|
| Resistência dielétrica do meio isolante | ~3 kV/mm (ar, prático) | 15-25 kV/mm (epóxi APG) | 5-8× maior |
| Espessura de isolamento necessária (classe de 12 kV) | 120 mm de espaço livre para o ar | Parede de epóxi de 15-20 mm | 6-8 vezes mais fino |
| Espaçamento fase a fase (12 kV) | Mínimo de 160 mm | 80-100 mm (polo centro a centro) | Redução de ~40% |
| Volume do compartimento de componentes ativos | Grande compartimento cheio de ar | Corpo sólido e compacto | Redução 50-70% |
| Sensibilidade do isolamento à poluição/umidade | Alta - a folga se degrada com a contaminação | Nenhum - corpo sólido imune à atmosfera | Vantagem qualitativa |

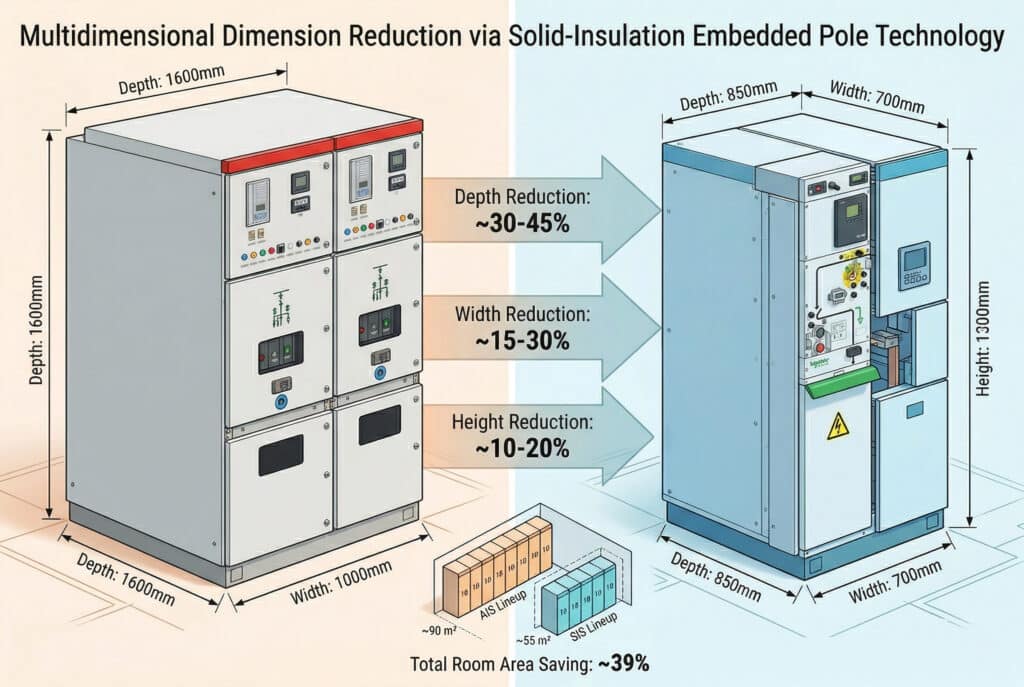

Como a tecnologia de polo incorporado de isolamento sólido reduz as dimensões do painel em todos os eixos?
A redução da área ocupada proporcionada pela tecnologia de polo incorporado de isolamento sólido não é uma melhoria de eixo único - ela opera simultaneamente na profundidade, largura e altura do painel, com efeitos combinados que produzem reduções totais de volume significativamente maiores do que qualquer alteração de dimensão única sugere.
Dimensão 1: Redução da profundidade do painel
A profundidade do painel é a dimensão mais drasticamente afetada pela transição para o isolamento sólido. No painel de distribuição convencional com isolamento a ar, a profundidade do compartimento do disjuntor deve acomodar:
- O conjunto do interruptor a vácuo com folga de ar circundante em todos os lados
- A distância de deslocamento do mecanismo de estantes (projetos extraíveis)
- A folga de ar necessária da parte traseira do disjuntor até a parede traseira do compartimento do barramento
Em um projeto de poste embutido com isolamento sólido, o próprio corpo do poste fornece todo o isolamento necessário - a profundidade do compartimento é determinada pelas dimensões do corpo do poste mais a folga mecânica mínima, e não pelos requisitos de folga de ar. O resultado:
- Profundidade do painel de 12 kV com isolamento a ar: 1400-1800 mm (extraível) / 900-1200 mm (fixo)
- Profundidade do painel de 12 kV do poste embutido com isolamento sólido: 600-900 mm (fixo) / 800-1100 mm (extraível)
- Redução típica de profundidade: 30-45%
Para as classes de 24 kV e 40,5 kV, em que os requisitos de espaço aéreo são proporcionalmente maiores, as reduções de profundidade são ainda mais acentuadas:
- Profundidade do painel de 40,5 kV com isolamento a ar: 2200-2800 mm
- Profundidade do painel de 40,5 kV do poste embutido com isolamento sólido: 1200-1600 mm
- Redução típica de profundidade: 40-50%
Dimensão 2: Redução da largura do painel
A largura do painel é determinada principalmente pelos requisitos de espaçamento fase a fase e pela largura do mecanismo do disjuntor. Os postes embutidos com isolamento sólido reduzem os requisitos de espaçamento fase a fase porque a alta resistência dielétrica do corpo de epóxi permite que os corpos dos postes sejam posicionados mais próximos uns dos outros do que os requisitos de folga de ar dos projetos convencionais permitem.
- Largura do painel de 12 kV com isolamento a ar: 800-1200 mm
- Largura do painel de 12 kV do poste embutido com isolamento sólido: 600-800 mm
- Redução típica da largura: 15-30%
A redução da largura é combinada com a redução da profundidade para produzir um painel significativamente menor (área planejada):
Para um painel de 12 kV: redução da pegada ecológica
Dimensão 3: Redução da altura do painel
A altura do painel é menos afetada pela tecnologia de isolamento do que a profundidade e a largura - a altura é mais fortemente influenciada pela disposição do barramento, pelos requisitos de entrada de cabos e pela altura do painel do relé de proteção. No entanto, a eliminação do grande compartimento do disjuntor com isolamento a ar e suas barreiras de isolamento associadas permite reduções de altura de 10-20% em muitos projetos de painéis de postes embutidos com isolamento sólido em comparação com painéis equivalentes com isolamento a ar.
Impacto na área da sala do painel de controle
O efeito cumulativo das reduções das dimensões do painel em uma linha completa de painéis produz economias na área da sala de painéis que são significativas em nível de projeto:
| Configuração do painel de controle | Área da sala com isolamento de ar | Área da sala com isolamento sólido | Economia de área |
|---|---|---|---|
| Linha de 12 kV com 6 painéis | ~45 m² (painéis + acesso) | ~28 m² (painéis + acesso) | ~38% |
| Linha de 10 painéis de 24 kV | ~90 m² (painéis + acesso) | ~55 m² (painéis + acesso) | ~39% |
| Linha de 8 painéis de 40,5 kV | ~120 m² (painéis + acesso) | ~70 m² (painéis + acesso) | ~42% |
Caso de cliente - atualização de rede urbana, subestação de centro urbano denso:
Um engenheiro de atualização de rede em uma operadora de rede de distribuição metropolitana no leste da Ásia foi encarregado de aumentar a capacidade do alimentador de uma subestação de 11 kV no centro da cidade de 6 para 14 alimentadores de saída. O prédio da subestação existente tinha uma sala de comutação fixa de 72 m², insuficiente para 14 painéis do tipo de comutador isolado a ar existente, que exigiria aproximadamente 105 m². Uma ampliação do prédio não era viável devido às estruturas adjacentes e às restrições de planejamento. A especificação de um painel de distribuição de polo embutido com isolamento sólido reduziu a área necessária para 14 painéis para 58 m², dentro da área do prédio existente, com espaço para uma futura posição do 15º painel. O engenheiro de atualização da rede observou: “O isolamento sólido não otimizou apenas o tamanho do painel, mas tornou possível todo o projeto de atualização da rede dentro dos limites do local existente. Sem ele, teríamos que construir um novo prédio ou um local totalmente diferente.”

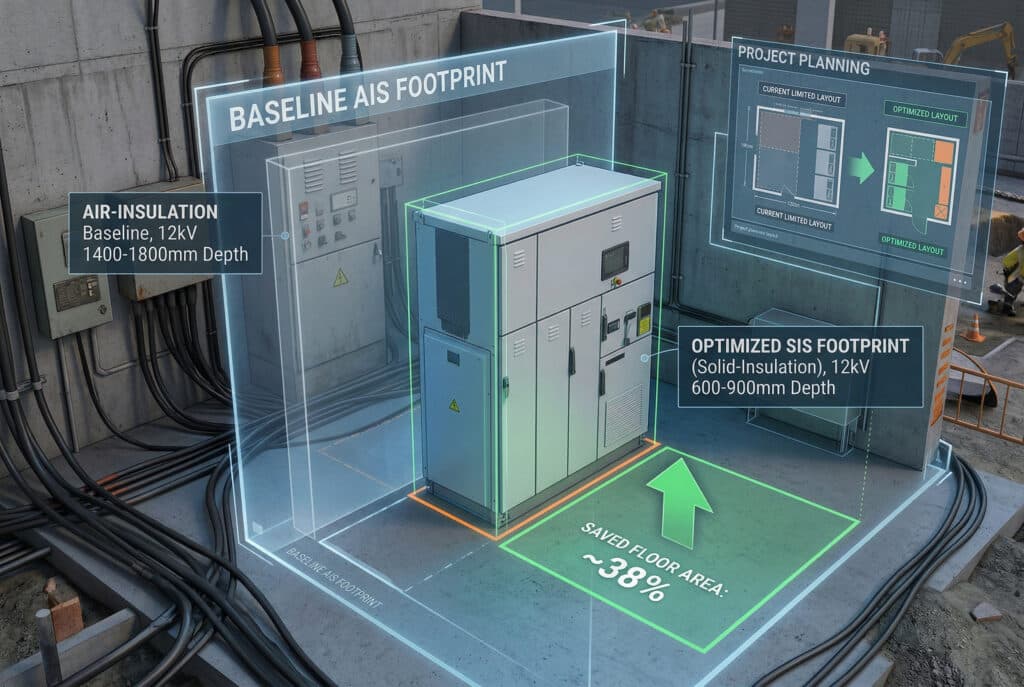

Como quantificar e especificar os benefícios da pegada ecológica em projetos de atualização de rede e brownfield?
Traduzir as vantagens da pegada técnica da tecnologia de postes embutidos com isolamento sólido em especificações de nível de projeto e justificativas econômicas requer uma metodologia de avaliação estruturada.
Etapa 1: Estabelecer a linha de base da área de cobertura isolada a ar
Antes de especificar o painel de distribuição com isolamento sólido, quantifique a área ocupada pelo projeto equivalente com isolamento a ar como linha de base de comparação:
- Identificar a contagem de painéis necessária para a linha completa de painéis de distribuição (incluindo futuras posições de expansão)
- Obter dados dimensionais para o tipo de painel equivalente com isolamento a ar na classe de tensão e classificação de corrente exigidas
- Calcular o comprimento total do alinhamento (soma das larguras dos painéis individuais mais as tampas das extremidades)
- Calcular a área total da sala do painel de distribuição necessário: profundidade do alinhamento × (comprimento do alinhamento + corredor de acesso frontal + corredor de acesso traseiro, se necessário)
- Compare com as dimensões do cômodo disponível - Essa comparação define se existe um problema de pegada e quantifica sua gravidade
Etapa 2: Calcular a área ocupada pelo painel de isolamento sólido
- Obter dados dimensionais para o tipo de painel de poste embutido com isolamento sólido em classe de tensão equivalente e classificação de corrente
- Recalcular o comprimento total da linha e a área do cômodo usando dimensões de painéis de isolamento sólido
- Quantificar a economia de pegada em termos absolutos (m²) e percentuais
- Avaliar se a economia resolve a restrição do local - O espaço reduzido se encaixa na sala disponível ou permite a contagem de painéis necessária dentro do edifício existente?
Etapa 3: Quantificar as implicações de custos civis e estruturais
A redução da área de cobertura se traduz em economia de custos do projeto por meio de vários caminhos:
| Categoria de custo | Base de cálculo | Economia típica |
|---|---|---|
| Área do piso da sala de comutação | m² economizados × custo de construção civil/m² | Significativo em áreas verdes |
| Construção de aço estrutural | Requisitos de espaço reduzidos para salas menores | 5-15% de custo estrutural |
| Capacidade do sistema HVAC | Um volume menor da sala requer menos resfriamento | 10-20% do custo de HVAC |
| Contenção de cabos | Rotas de cabos mais curtas em salas menores | 5-10% do custo do cabo |
| Custo do terreno (áreas urbanas) | m² economizados × valor do terreno/m² | Muito significativo em locais urbanos |
| Valor de expansão futura | Posições adicionais do painel na mesma área de cobertura | Qualitativo, mas de alto valor |
Etapa 4: Especifique os requisitos dimensionais nos documentos de aquisição
Ao especificar um painel de distribuição de polo embutido com isolamento sólido para projetos de atualização de rede ou brownfield com restrições de espaço, os seguintes parâmetros devem ser explicitamente declarados na especificação técnica:
- Profundidade máxima do painel (mm) - a restrição rígida da dimensão da sala disponível
- Largura máxima do painel por posição do alimentador (mm) - determina o comprimento máximo do alinhamento para a contagem de painéis necessária
- Comprimento total máximo da linha (mm) - confirme com o comprimento de parede disponível
- Posições mínimas de expansão futura - especifique o número de posições em branco a serem acomodadas na área de cobertura
- classificação de arco interno5 - confirmar que o projeto compacto de isolamento sólido atende a todos os requisitos da IEC para a classe de tensão especificada e a classificação de arco interno
Cenários de aplicativos - Especificação orientada por pegadas
- Atualização da subestação de distribuição urbana: Profundidade máxima do painel de 800 mm; isolamento sólido obrigatório para atingir a contagem de alimentadores necessária dentro do edifício existente
- Expansão da sala MV da planta industrial: Painéis de isolamento sólido na área de cobertura da sala existente para aumentar a capacidade sem obras civis
- Painel de controle superior da plataforma offshore: Cada metro quadrado de espaço no topside tem um custo de capital; o isolamento sólido oferece densidade máxima de alimentação por m²
- Painel de distribuição de média tensão do data center: A área de cobertura reduz diretamente a perda de espaço no piso branco; o isolamento sólido maximiza a área de piso que gera receita
- Subestação coletora de energia renovável: Painéis compactos de isolamento sólido reduzem o tamanho do prédio da subestação e o custo civil em áreas verdes
Quais são as vantagens operacionais e de ciclo de vida do painel de isolamento sólido de pegada reduzida?
Os benefícios da tecnologia de postes embutidos com isolamento sólido são a vantagem mais visível imediatamente, mas são acompanhados por um conjunto de vantagens operacionais e de ciclo de vida que aumentam o valor ao longo do horizonte de 25 anos de ativos de um investimento de atualização da rede.
Vantagem operacional 1: Redução dos requisitos de acesso para manutenção
Painéis menores em uma sala de comutação menor não significam automaticamente acesso reduzido à manutenção, mas a tecnologia de polo incorporado com isolamento sólido reduz as intervenções de manutenção necessárias, o que reduz a frequência e a duração dos eventos de acesso. O corpo monolítico selado de epóxi do APG não requer limpeza interna, reposição de meio dielétrico nem inspeção de interface - atividades de manutenção que o painel de distribuição convencional com isolamento a ar requer em ciclos de 2 a 3 anos. A combinação de uma sala menor e acesso de manutenção menos frequente produz um benefício operacional composto durante o ciclo de vida do ativo.
Vantagem operacional 2: Maior segurança em salas de comutação confinadas
Salas de manobra menores com menos intervenções de manutenção significam menos tempo gasto pelo pessoal nas proximidades de equipamentos de média tensão energizados. O corpo selado do poste embutido com isolamento sólido também elimina o risco de eventos de liberação de meio dielétrico (óleo, SF6) que criam riscos de segurança em espaços confinados - um benefício que é particularmente significativo em subestações urbanas e salas elétricas internas de plantas industriais onde a ventilação é limitada.
Vantagem operacional 3: Alinhamento do ciclo de vida da tecnologia de vácuo
Os postes embutidos de isolamento sólido usam tecnologia de interrupção a vácuo com resistência mecânica nominal de 10.000 a 30.000 operações - um ciclo de vida que se alinha com a vida útil de 25 a 30 anos do painel do painel de distribuição. Esse alinhamento significa que o design compacto do painel não exige a substituição antecipada da tecnologia de interrupção para corresponder ao ciclo de vida do painel - o conjunto inteiro envelhece na mesma proporção, simplificando o gerenciamento de ativos e o planejamento de substituição.

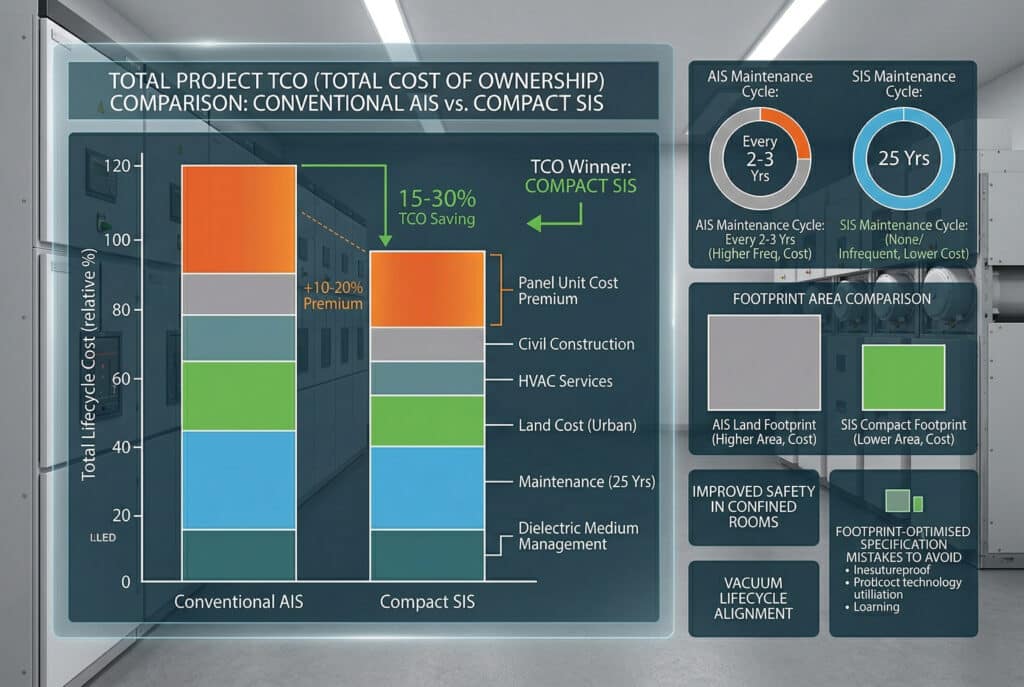

Comparação do custo do ciclo de vida: Isolamento sólido compacto versus isolamento convencional com ar
| Categoria de custo | Convencional com isolamento de ar | Isolamento sólido compacto | Diferença |
|---|---|---|---|
| Custo unitário do painel | Inferior | Prêmio +10-20% | Sólido mais alto |
| Custo de construção civil | Superior (quarto maior) | Inferior (quarto menor) | Sólido significativamente menor |
| Serviços de HVAC e elétricos | Mais alto | Inferior | Inferior sólido |
| Custo do terreno (urbano) | Mais alto | Inferior | Sólido significativamente menor |
| Custo de manutenção (25 anos) | Frequência mais alta | Frequência mais baixa | Inferior sólido |
| Gerenciamento do meio dielétrico | Necessário (variantes de óleo/SF6) | Nenhum | Inferior sólido |
| Custo total do ciclo de vida do projeto | Mais alto | Menor por 15-30% | Vencedor do ciclo de vida sólido |
Erros comuns a serem evitados nas especificações otimizadas por footprint
- Especificação das dimensões do painel compacto sem confirmar a classificação de arco interno da IEC 62271-200 - Os painéis compactos de isolamento sólido devem atender aos mesmos requisitos de resistência a arco interno que os painéis convencionais; confirme se a classificação IAC (A, B ou AFL) é apropriada para a instalação.
- Ignorar as dimensões do compartimento do barramento nos cálculos de área útil - o compartimento do poste embutido é compacto, mas as dimensões do compartimento do barramento e do compartimento do cabo também devem ser confirmadas; a profundidade total do painel inclui todos os compartimentos
- Supondo que todos os projetos de painéis de isolamento sólido sejam igualmente compactos - As dimensões do painel variam significativamente entre os fabricantes e as gerações de design; sempre obtenha desenhos dimensionais confirmados antes de se comprometer com um layout de sala
- Negligenciar a expansão futura no cálculo do footprint - Um layout de sala que acomoda exatamente a contagem atual de painéis sem posições sobressalentes cria um problema de capacidade futura; sempre especifique e reserve no mínimo duas posições futuras de painéis no layout inicial
Conclusão
O impacto da tecnologia de polo incorporado de isolamento sólido sobre o espaço ocupado pelo painel de média tensão não é uma melhoria incremental, mas sim uma redução radical no volume físico necessário para oferecer funcionalidade equivalente de comutação e proteção em média tensão. As reduções de 30-50% na profundidade do painel, de 15-30% na largura e de 20-40% na área total da sala do painel de distribuição podem ser obtidas de forma consistente em aplicações de 12 kV a 40,5 kV, com economia de custos de construção civil, melhorias na segurança operacional e vantagens de custo do ciclo de vida que tornam a escolha da tecnologia decisiva para projetos de atualização da rede com qualquer grau de restrição no local. Na Bepto Electric, nossos painéis de manobra de polo embutido com isolamento sólido são projetados de acordo com a norma IEC 62271-200, com dados dimensionais, documentação de comparação de área ocupada e análise de custo de ciclo de vida completo disponíveis como suporte técnico padrão para especificações de projetos de atualização de rede e brownfield - porque a melhor atualização de rede é aquela que se encaixa.
Perguntas frequentes sobre isolamento sólido e área de cobertura do painel MV
P: Qual é a redução típica da profundidade do painel que pode ser obtida com a especificação do painel de distribuição de polo embutido com isolamento sólido em vez do painel de distribuição convencional com isolamento a ar para um projeto de atualização da rede de 12 kV?
A: É possível obter reduções típicas de profundidade de painel de 30-45% na classe de 12 kV. Um painel extraível convencional com isolamento a ar em 12 kV normalmente requer 1.400 a 1.800 mm de profundidade; um painel de polo embutido com isolamento sólido equivalente atinge 800 a 1.100 mm de profundidade - uma economia de 500 a 700 mm por painel que se compõe em uma linha completa de painéis, resultando em uma redução significativa da área da sala de painéis.
P: Como a tecnologia de postes embutidos com isolamento sólido permite a densificação de subestações em áreas industriais sem obras de construção civil?
A: Ao reduzir a profundidade e a largura do painel em 30-50% e 15-30%, respectivamente, o painel de distribuição com isolamento sólido permite que um número maior de painéis de alimentação seja acomodado em uma sala de distribuição existente. Em muitos projetos de atualização de redes urbanas, isso elimina a necessidade de ampliação de prédios ou construção de novas subestações, permitindo o aumento da capacidade dentro da infraestrutura civil existente.
P: O tamanho compacto do painel de distribuição de polo embutido com isolamento sólido compromete seu desempenho de resistência a arco interno IEC 62271-200 em comparação com os projetos convencionais com isolamento a ar?
A: Não. A classificação de arco interno (IAC) da IEC 62271-200 é um parâmetro de desempenho testado por tipo, independente do tamanho físico do painel. Os projetos de painéis compactos de isolamento sólido são testados de acordo com os mesmos critérios de IAC dos painéis convencionais. Sempre confirme a classificação IAC específica (A, B ou AFL) do projeto de painel especificado e verifique se ela corresponde ao requisito de instalação.
P: Quais economias de custo de construção civil devem ser incluídas em uma comparação de custo de ciclo de vida entre o painel de distribuição com isolamento sólido e o painel com isolamento a ar para uma subestação de atualização de rede nova?
A: Inclua o custo da área do piso da sala do painel (m² economizados × custo de construção/m²), a redução do custo do aço estrutural para o menor vão da sala, a redução da capacidade do sistema HVAC (economia de 10-20%), a redução do comprimento da contenção de cabos e a economia do custo do terreno para locais urbanos. Em projetos novos, a economia na construção civil normalmente compensa o prêmio de custo unitário do painel de 10-20% da tecnologia de isolamento sólido no primeiro ano do ciclo de vida do projeto.
P: Quantos painéis de alimentação adicionais podem ser acomodados em uma sala de comutação fixa com a atualização da tecnologia de polo embutido com isolamento a ar para isolamento sólido?
A: Para uma subestação de distribuição urbana típica com uma área de ocupação fixa, a redução da profundidade do painel de 30-45% e a redução da largura de 15-30% proporcionadas pela tecnologia de isolamento sólido normalmente permitem um 40-60% aumento no número de painéis do alimentador dentro da mesma área da sala - transformando uma sala de 6 comedouros em uma sala de 9 a 10 comedouros, ou uma sala de 10 comedouros em uma sala de 14 a 16 comedouros, sem nenhuma construção civil.
-
