Por que acessórios abaixo do padrão comprometem a integridade do painel

Introdução

Nos sistemas de distribuição de energia de média tensão, os engenheiros e as equipes de aquisição geralmente concentram seus orçamentos nos componentes primários do painel de distribuição - VCBs, barramentos e gabinetes. Mas aqui está a verdade incômoda: um único acessório abaixo do padrão pode destruir silenciosamente a integridade de um painel inteiro.

Os componentes de isolamento, os suportes de montagem, as barreiras de arco e os elementos de vedação dentro dos acessórios de painéis de distribuição isolados a ar podem parecer insignificantes, mas têm uma enorme responsabilidade elétrica e mecânica. Em ambientes de média tensão - normalmente de 6 kV a 40,5 kV - até mesmo uma degradação marginal na qualidade do acessório pode desencadear descarga parcial¹, ou flashover catastrófico.

Acessórios abaixo do padrão não são uma medida de economia de custos; eles são um passivo diferido. Este artigo examina os erros de especificação mais comuns, os mecanismos técnicos de falha e como selecionar acessórios confiáveis que protejam seus ativos de distribuição de energia por décadas.

Índice

• O que são acessórios para painéis de distribuição isolados a ar e por que eles são importantes?
• Como os acessórios abaixo do padrão provocam falhas nos painéis de média tensão?
• Onde é mais provável que ocorram falhas de acessórios em sistemas de distribuição de energia?
• Como solucionar problemas e evitar falhas no painel relacionadas a acessórios?
• PERGUNTAS FREQUENTES

O que são acessórios para painéis de distribuição isolados a ar e por que eles são importantes?

Os acessórios do painel de distribuição isolado a ar (AIS) são os subcomponentes estruturais e isolantes que suportam, isolam e vedam as partes energizadas em um painel de média tensão. Eles não são enchimentos passivos - são participantes ativos no desempenho elétrico e mecânico do painel.

As principais categorias de acessórios incluem:

• Barreiras de isolamento e proteções contra arco elétrico - evitam o flashover fase-fase e fase-terra

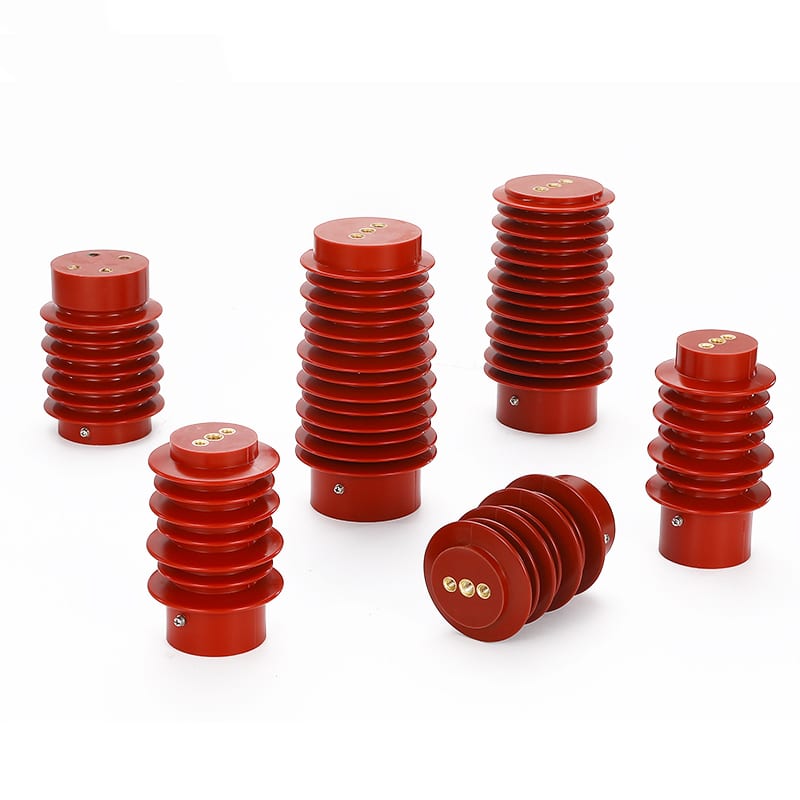

• Isoladores de suporte de barramento - mantêm as distâncias de fuga e folga sob carga
• Sistemas de vedação de entrada de cabos - bloqueiam a entrada de umidade, parasitas e contaminação
• Suportes de montagem do transformador do instrumento - garantem estabilidade mecânica sob forças de curto-circuito
• Mecanismos de intertravamento e obturador - oferecem segurança operacional e proteção com classificação IP

Cada um desses componentes deve atender a rígidos padrões dielétricos, térmicos e mecânicos. IEC 62271-200² rege os requisitos de desempenho para painéis de distribuição e controle AC metal-enclosed, incluindo os acessórios incorporados a eles.

De forma crítica, os acessórios em projetos com isolamento a ar dependem inteiramente do ar como meio de isolamento primário. Isso significa que a precisão dimensional, o acabamento da superfície e a qualidade do material de cada acessório determinam diretamente a distância de fuga e a folga efetivas - os dois parâmetros que definem a confiabilidade do isolamento em média tensão.

Erro comum de especificação #1: Tratar os acessórios como hardware genérico e adquiri-los de fornecedores não certificados para reduzir o custo do painel.

Como os acessórios abaixo do padrão provocam falhas nos painéis de média tensão?

Os mecanismos de falha introduzidos por acessórios de baixa qualidade são bem documentados, mas frequentemente subestimados durante a fase de projeto e aquisição. A compreensão da física ajuda os engenheiros a tomar melhores decisões de aquisição.

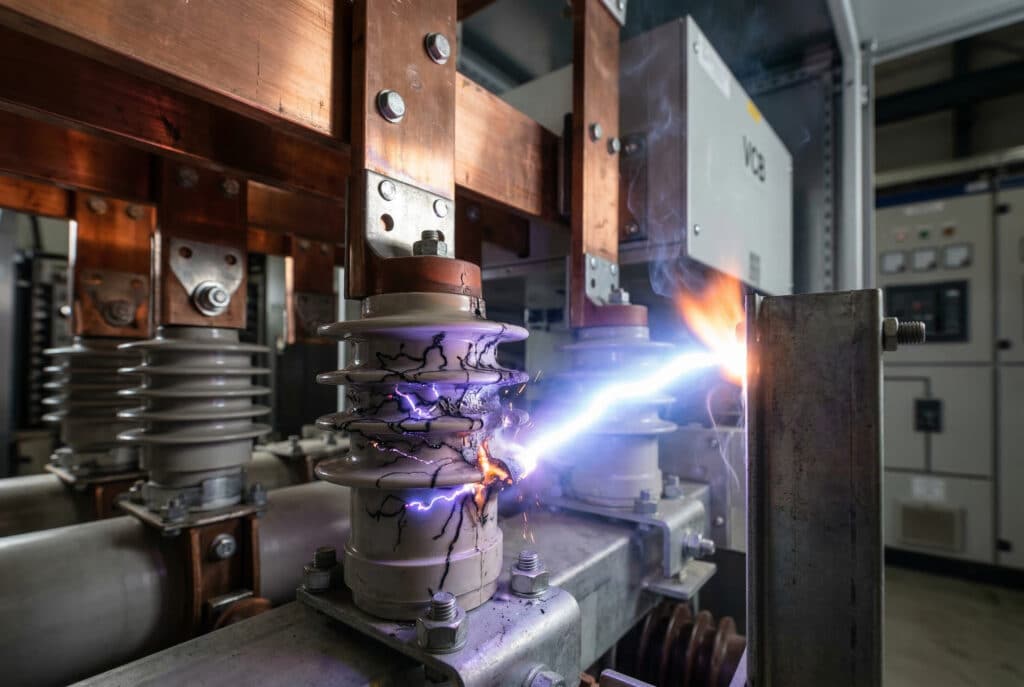

Degradação dielétrica

Os componentes de isolamento abaixo do padrão geralmente são fabricados com misturas de polímeros reciclados ou impuros. Esses materiais apresentam:

• Inferior índice de acompanhamento comparativo³ (CTI) - aumento da suscetibilidade ao rastreamento da superfície sob contaminação
• Resistência dielétrica reduzida - o requisito padrão é ≥ 20 kV/mm; materiais ruins podem ficar abaixo de 12 kV/mm
• Mais alto fator de dissipação⁴ (tan δ) - acelerando o envelhecimento térmico sob estresse contínuo de tensão

Não conformidade dimensional

A norma IEC 62271 exige distâncias mínimas de fuga com base na classe de tensão e no grau de poluição. Um isolador de suporte de barramento que seja 3 mm mais curto do que o especificado pode reduzir a distância de fuga dos 125 mm exigidos (para 12 kV, Grau de Poluição 3⁵) para 122 mm fora de conformidade - invisível a olho nu, mas catastrófico em condições úmidas ou contaminadas.

Falha térmica e mecânica

Parâmetro	Acessório compatível com IEC	Acessório abaixo do padrão
Resistência dielétrica	≥ 20 kV/mm	10-14 kV/mm
Temperatura máxima de operação	120°C (Classe E)	70-85°C (sem classificação)
Classificação CTI	≥ 400 (Grupo II)	< 175 (Grupo IIIb)
Resistência a curto-circuito	Testado de acordo com a norma IEC 62271	Não testado / desconhecido
Tolerância de fuga	± 0,5 mm	± 3-5 mm

Um caso real de nossa base de clientes: Um operador de subestação de uma empresa de serviços públicos no sudeste da Ásia sofreu repetidos alarmes de descarga parcial em um painel AIS de 24 kV nos 18 meses seguintes ao comissionamento. A análise da causa raiz identificou barreiras de arco de terceiros com um CTI de 150 - muito abaixo do mínimo do Grupo II. A substituição de todos os acessórios por componentes certificados pela IEC eliminou totalmente os eventos de DP.

Erro comum de especificação #2: Especificação de acessórios somente por geometria, sem exigir certificação de material ou relatórios de teste de resistência dielétrica/CTI.

Onde é mais provável que ocorram falhas de acessórios em sistemas de distribuição de energia?

A compreensão de onde se concentram as falhas de acessórios na rede de distribuição de energia permite que os engenheiros priorizem os esforços de inspeção e atualização.

Subestações internas (6 kV - 40,5 kV)

Os painéis de média tensão internos enfrentam ciclos de umidade, acúmulo de poeira e condensação ocasional. Os acessórios de vedação que não conseguem manter as classificações IP4X ou IP5X permitem que a contaminação atravesse as superfícies de isolamento - a principal causa de falhas de rastreamento nesse ambiente.

Centros de distribuição de energia industrial

Em ambientes industriais pesados - siderúrgicas, fábricas de produtos químicos, instalações de cimento - os painéis são expostos a:

• Poeira condutora (carbono, partículas metálicas)
• Vapores químicos agressivos
• Vibração de máquinas próximas

Os suportes de montagem e os suportes de barramento feitos de polímero reforçado com fibra de vidro (GFRP) de qualidade inferior perdem a rigidez mecânica sob vibração, causando micromovimentos que desgastam as superfícies de isolamento e criam locais de iniciação de descarga parcial.

Unidades principais de anel externo e subestações compactas

Embora as RMUs geralmente sejam isoladas a gás, seus acessórios de terminação de cabos e componentes de interface são isolados a ar. A degradação por UV dos acessórios de polímero é um modo de falha crítico em instalações externas - a norma IEC 62271-200 exige testes de resistência a UV que muitos acessórios não certificados simplesmente ignoram.

Erro comum de especificação #3: Aplicar a mesma especificação de acessório em instalações internas e externas sem ajustar a classe de exposição ambiental.

Locais de acessórios de alto risco por zona do painel

• Câmara do barramento: Isoladores de suporte, barreiras de fase - estresse de tensão mais alto
• Câmara de terminação de cabos: Placas de vedação, revestimentos - maior risco de contaminação
• Compartimento do transformador do instrumento: Estruturas de montagem, blocos de terminais secundários - maior risco de vibração
• Obturador e zona de intertravamento: Atuadores mecânicos, trilhos de guia - maior risco de desgaste e ciclo operacional

Como solucionar problemas e evitar falhas no painel relacionadas a acessórios?

A solução eficaz de problemas de falhas relacionadas a acessórios requer uma abordagem estruturada. O protocolo a seguir é recomendado para painéis de distribuição de energia de média tensão que apresentem alarmes inexplicáveis, atividade de PD ou degradação da resistência do isolamento.

1. Faça uma inspeção visual em condições sem energia - Procure marcas de rastreamento na superfície (rastros carbonizados), descoloração, rachaduras ou deformações em todos os acessórios de polímero. Qualquer rastro visível é um gatilho de substituição imediata.

2. Realize o mapeamento de descarga parcial (PD) - Use a detecção de PD por UHF ou acústica para localizar as fontes de descarga. Níveis de DP superiores a 100 pC em um painel de 12 kV indicam estresse no isolamento que exige investigação imediata.

3. Meça a resistência de isolamento (IR) e o índice de polarização (PI) - valores de IR abaixo de 1.000 MΩ a 2,5 kV CC, ou um PI (relação 10-min/1-min) abaixo de 2,0, sugerem entrada de umidade ou degradação do material nos acessórios.

4. Verifique as dimensões de fuga e folga - Meça fisicamente as distâncias críticas nos isoladores de suporte do barramento e nas barreiras de fase em relação aos requisitos do Anexo A da IEC 62271-200 para a tensão nominal e o grau de poluição do painel.

5. Certificados de materiais acessórios de referência cruzada - Solicite e verifique os relatórios de teste de CTI (IEC 60112), os certificados de resistência dielétrica (IEC 60243) e a documentação de classe térmica de todos os acessórios instalados.

6. Substitua os acessórios que não estejam em conformidade por componentes certificados - Obtenha substitutos de fabricantes que forneçam relatórios completos de testes do tipo IEC. Certifique-se de que a intercambialidade dimensional seja confirmada antes da instalação.

Erro comum de especificação #4: Esperar por um evento de falha visível antes de auditar a qualidade do acessório - nesse momento, a confiabilidade do painel já foi comprometida.

Conclusão

Os acessórios dentro dos painéis de média tensão com isolamento a ar não são uma reflexão tardia - eles são membros de suporte de carga da arquitetura de confiabilidade do seu sistema de distribuição de energia. Componentes de isolamento abaixo do padrão introduzem fraqueza dielétrica, não conformidade dimensional e vulnerabilidade térmica que se agravam silenciosamente até que ocorra uma falha dispendiosa. Ao especificar os acessórios de acordo com os padrões dimensionais e de materiais da IEC 62271-200, exigir certificações de CTI e de rigidez dielétrica e seguir um protocolo estruturado de solução de problemas, os engenheiros podem garantir que cada painel entregue em campo funcione com a integridade para a qual foi projetado.

Na Bepto Electric, nossos acessórios AIS são totalmente testados quanto ao tipo, certificados quanto às dimensões e fabricados para atender a aplicações de média tensão de 6 kV a 40,5 kV - porque a confiabilidade começa com cada componente, não apenas com o painel de distribuição principal.
