Unidades de polo embutido Bepto RZP5.038d/e 12kV: modelos 1600A/31.5kA e 1250A/40kA. Resistência de pico de 80-100kA, 30.000 operações, resistência ≤25μΩ.

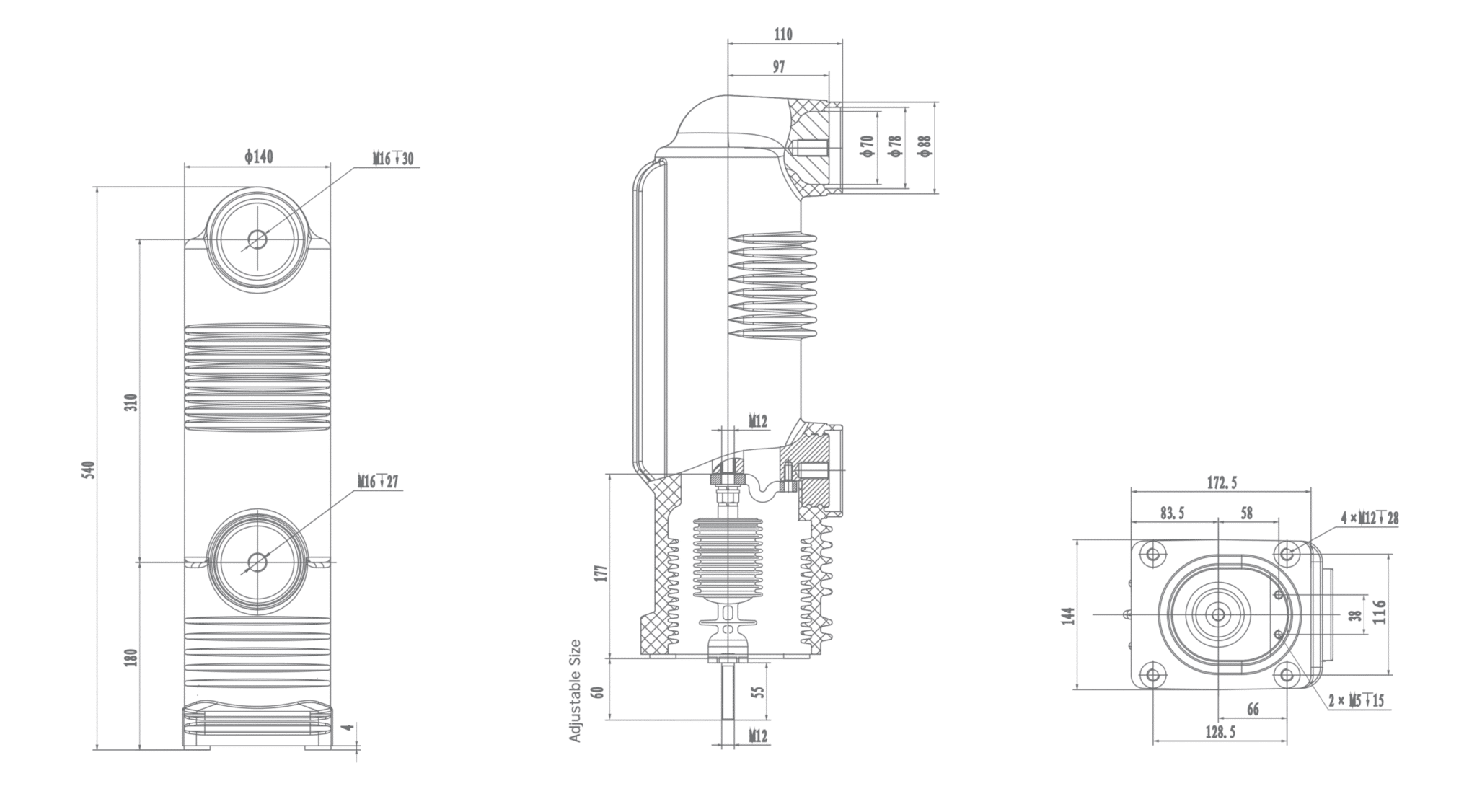

| Desenho nº. | Especificação | Combine a haste de tração isolada | Combine a conexão flexível | Manga de braço de contato Match The Contact |
| RZP5.038d | EP12/ 1600-31. 5 | RAP4.076b. 08 | RAP4.028c. 01 | RAP4.038d. 11 |
| RZP5.038e | EP12/ 1250-40 | RAP4.076b. 08 | RAP4.028c. 01 | RAP4.038d. 11 |
| Principais dados técnicos | |||
| Dados | Valor | Unidade | |
| Tensão nominal | 12 | kV | |
| Corrente nominal | 1600 | 1250 | A |
| Frequência nominal | 50 | Hz | |
| Corrente nominal de interrupção de curto-circuito | 31.5 | 40 | kA |
| Operações de interrupção da corrente de interrupção de curto-circuito | 30 | tempo | |
| Corrente nominal de curto-circuito | 80 | 100 | kA |
| Corrente nominal de pico suportável | 80 | 100 | kA |
| Corrente nominal de resistência de curta duração (4s) | 31.5 | 40 | kA |
| Corrente nominal de ruptura de banco de capacitores individuais | 630 ※ | A | |
| Corrente nominal de ruptura do capacitor back-to-back | 400 ※ | A | |
| Tensão de resistência à frequência de potência de curta duração (1 minuto) | 48 | kV | |
| Tensão suportável de impulso de iluminação (pico) | 75 | kV | |
| Resistência do circuito com força de contato nominal | ≤25 | μΩ | |
| Vida mecânica | 30,000 | tempo | |
| Força de fechamento do contato devido ao fole e à atmosfera | 120±50 | N | |
| Contraforte no curso nominal do contato | 180±50 | N | |
| Erosão do limite de contato | 3 | mm | |
| Prazo de validade | 20 | ano | |
| descarga parcial | ≤1 | pC | |
| Sequência nominal de operação | 0-0.3s-co-180s-co | ||
| Dados mecânicos do circuito equipado com interruptores | ||
| Dados | Valor | Unidade |
| Curso nominal do contato | 9±1 | mm |
| Curso de conexão do contato | 3±1 | mm |
| Velocidade média de abertura | 0.9~1.3 | m/s |
| Velocidade média de fechamento | 0.4~0.8 | m/s |
| Pressão nominal de operação do contato | 4300±500 | N |
| Duração do ressalto do fechamento do contato | ≤2 | ms |
| Fora da simultaneidade de fechamento e abertura do contato | ≤1 | ms |
| Sobrecurso máximo | ≤2 | mm |
“※”Características nominais a serem fornecidas mediante solicitação
