Manipularea gazului SF6 este una dintre activitățile de întreținere cele mai exigente din punct de vedere tehnic și reglementate din punct de vedere al mediului în operațiunile de comutație de medie tensiune - iar căruciorul de reumplere a gazului este piesa de echipament care se află în centrul fiecărei operațiuni de umplere, recuperare și purificare efectuate pe comutatoarele cu întrerupător de sarcină SF6 în teren. Cu toate acestea, în practică, manipularea căruciorului de reumplere a gazului este mult mai puțin disciplinată procedural decât unitățile SF6 LBS pe care le deservește. Cea mai importantă lacună în manipularea gazului SF6 la fața locului nu este lipsa echipamentului, ci absența unui protocol operațional structurat care tratează căruciorul de reumplere a gazului ca pe un instrument de precizie care necesită aceeași verificare înainte de utilizare, disciplină operațională și documentație după utilizare ca și comutatorul în sine. Pentru proiectele de modernizare a rețelei și programele de întreținere de rutină care implică SF6 LBS, acest articol oferă un cadru complet de bune practici care acoperă verificarea înainte de utilizare a căruței, procedurile de umplere și recuperare la fața locului, cerințele de siguranță și standardele de documentare a întreținerii care protejează atât personalul, cât și mediul.
Tabla de conținut
- Ce este un cărucior de reumplere a gazului SF6 și ce face acesta la fața locului?
- Care sunt riscurile critice pentru siguranță și mediu ale manipulării gazelor SF6 la fața locului?
- Cum să executați corect operațiunile de umplere și recuperare a gazului SF6 la fața locului?
- Cum să întrețineți cărucioarele de reumplere cu gaz SF6 și să documentați operațiunile la fața locului?

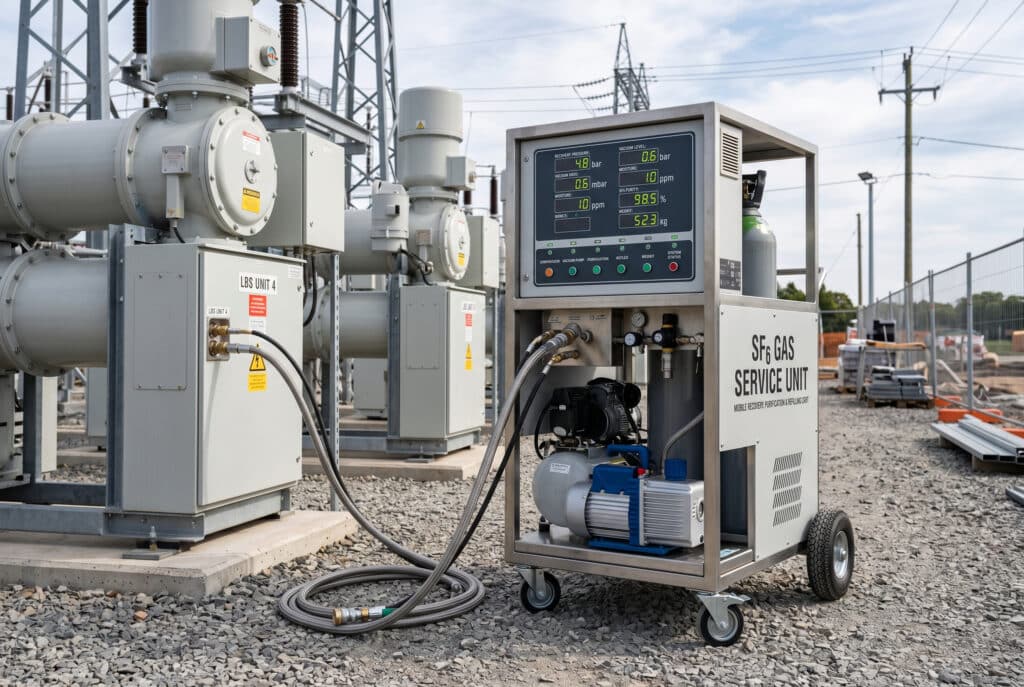

Ce este un cărucior de reumplere a gazului SF6 și ce face acesta la fața locului?
O Cărucior de reumplere a gazului SF6 - denumit oficial unitate de service pentru gaz SF6 sau cărucior de manipulare a gazului SF6 - este un sistem mobil, autonom, conceput pentru a îndeplini trei funcții distincte de gestionare a gazului pe întrerupătoarele de sarcină SF6 și alte aparate de comutație izolate cu gaz pe teren: recuperarea gazelor, purificarea gazelor, și realimentare cu gaz. În cadrul proiectelor de modernizare a rețelei care implică înlocuirea sau repunerea în funcțiune a SF6 LBS, căruciorul de reumplere a gazului este instrumentul care permite manipularea SF6 în conformitate cu reglementările de mediu, mai degrabă decât evacuarea în atmosferă.
Modulele funcționale de bază ale unui cărucior de reumplere a gazului SF6
Modulul 1: Unitatea de recuperare și compresie
- Extrage gazul SF6 din incinta LBS utilizând un compresor fără ulei
- Comprimă gazul recuperat în cilindrul de stocare intern al căruciorului
- Eficiența recuperării: ≥95% din conținutul de gaze din incintă per IEC 62271-3031 cerințe
- Rata minimă de recuperare: de obicei 20-60 kg/oră, în funcție de clasa de capacitate a căruciorului
Modulul 2: Pompa de vid
- Evacuarea incintei LBS la un vid profund înainte de reumplere - de obicei la ≤1 mbar (100 Pa)
- Îndepărtează aerul rezidual, umiditatea și produsele de descompunere SF6 din incintă
- Critic pentru proiectele de modernizare a rețelei în care unitățile LBS au fost deschise atmosferei în timpul instalării
Modulul 3: Sistemul de purificare a gazelor
- Filtrele au recuperat SF6 prin desicanți cu sită moleculară2 și alumină activată pentru eliminarea umidității (H₂O) și a produselor acide de descompunere (HF, SO₂, SOF₂)
- Gazul purificat este readus la calitatea de serviciu: conținut de umiditate ≤15 ppm în volum pe IEC 604803
- Elimină necesitatea de a elimina gazul recuperat ca deșeu contaminat în majoritatea scenariilor de întreținere
Modulul 4: Instrumente de analiză a gazelor
- Analizor de umiditate: măsoară conținutul de H₂O în ppm - obligatoriu înainte de reumplere
- Analizor de puritate SF6: confirmă că gazul recuperat respectă puritatea ≥97% SF6 conform IEC 60480
- Detector de produse de descompunere: identifică prezența SO₂ și H₂S, indicând istoricul arcului electric anterior
Modulul 5: Sistemul de cântărire și control al presiunii
- Balanță de precizie pentru măsurarea gravimetrică a cantității de SF6 umplute și recuperate
- Sistem de reglare a presiunii pentru umplerea controlată la presiunea de umplere nominală LBS
- Manometre digitale calibrate la o precizie de ±0,5%
Clasificarea coșului de reumplere cu gaz SF6 în funcție de capacitate
| Clasa Cart | Rata de recuperare | Capacitate de stocare | Aplicație tipică |
|---|---|---|---|
| Portabil (mini) | 5-15 kg/oră | 10-20 kg | O singură unitate LBS, locuri cu acces limitat |
| Mobil standard | 20-40 kg/oră | 30-60 kg | Întreținerea substațiilor, unități 3-10 LBS |
| Mobil robust | 40-80 kg/oră | 60-150 kg | Proiecte de modernizare a rețelei, flote mari SF6 LBS |
| Montat pe remorcă | >80 kg/oră | >150 kg | Campanii majore de modernizare a rețelei, punerea în funcțiune a GIS |
Pentru întreținerea SF6 LBS în cadrul proiectelor de modernizare a rețelei care implică mai multe unități la un singur amplasament, clasa mobilă standard (20-40 kg/oră) oferă cel mai bun echilibru între eficiența operațională și mobilitatea amplasamentului. Mini cărucioarele portabile sunt acceptabile pentru operațiunile de reîncărcare a unei singure unități, dar sunt insuficiente pentru ciclurile complete de recuperare și reumplere.

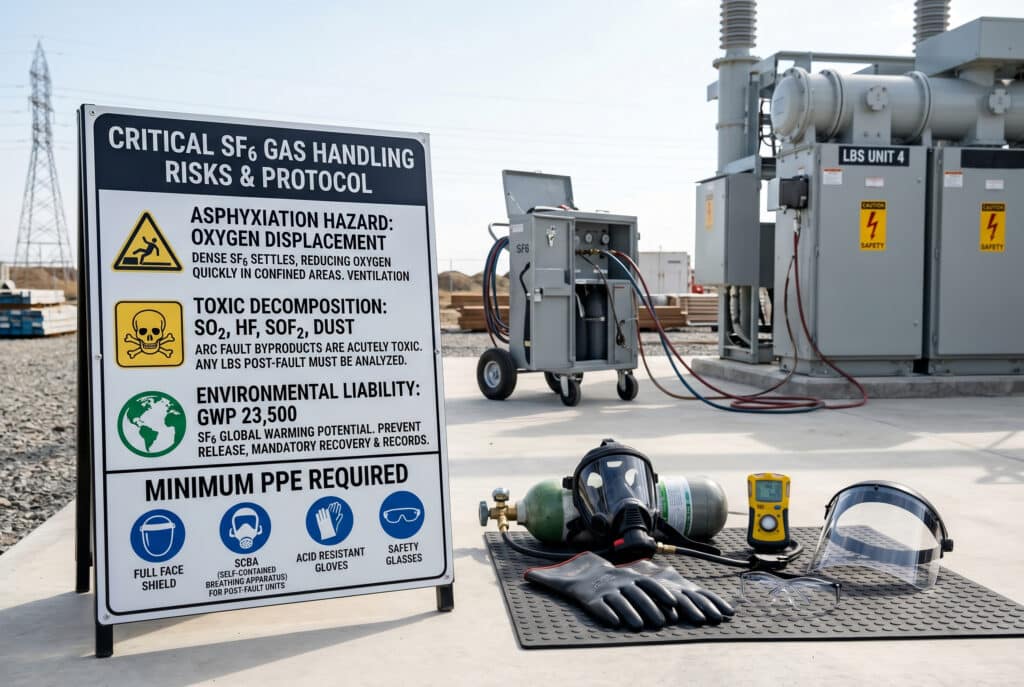

Care sunt riscurile critice pentru siguranță și mediu ale manipulării gazelor SF6 la fața locului?
Manipularea gazului SF6 la fața locului implică un profil de risc care este fundamental diferit de majoritatea celorlalte activități de întreținere a instalațiilor de comutație. Riscurile nu sunt dramatice sau vizibile imediat - SF6 este incolor, inodor și neinflamabil - și tocmai de aceea sunt subestimate. Înțelegerea mecanismelor specifice de risc este condiția prealabilă pentru elaborarea unui protocol de siguranță eficient la fața locului.
Categoria de risc 1: Asfixiere prin deplasarea gazului SF6
SF6 pur este inert din punct de vedere fiziologic, dar este de cinci ori mai dens decât aerul (greutate moleculară 146 g/mol față de 29 g/mol pentru aer). Atunci când este eliberat într-un spațiu închis sau de joasă înălțime, SF6 deplasează oxigenul prin sedimentare și acumulare la nivelul podelei - fără niciun avertisment senzorial. Concentrația de oxigen poate scădea sub pragul OSHA de 19,5% pentru o respirație sigură în câteva secunde de la o eliberare semnificativă într-o cameră de comutație închisă.
Factori critici de risc de asfixiere pentru întreținerea SF6 LBS:
- Încăperi interioare pentru comutatoare de stație cu ventilație limitată
- Bolți de cabluri sub nivelul solului sau instalații de distribuție la subsol
- Substații mobile închise pe amplasamentele proiectelor de modernizare a rețelei
- Orice zonă în care gazul SF6 a fost evacuat de la o alarmă de monitorizare a densității
Categoria de risc 2: Produse toxice de descompunere a arcului SF6
SF6 care a fost expus la un arc electric intern - chiar și unul minor - conține produse de descompunere care sunt extrem de toxice:
| Produs de descompunere | Toxicitate | Prag de detecție |
|---|---|---|
| Dioxid de sulf (SO₂) | TLV-TWA: 0,25 ppm | Detectabil prin miros la ~0,5 ppm |
| Fluorură de hidrogen (HF) | TLV-C: 0,5 ppm (plafon) | Extrem de periculos - provoacă arsuri chimice |
| Fluorură de tionil (SOF₂) | TLV-TWA: 0,1 ppm | Mai toxic decât SO₂ |
| Fluorură de sulfuril (SO₂F₂) | TLV-TWA: 1 ppm | Efecte pulmonare întârziate |
| Praf de fluorură metalică | Variază | Pericol de inhalare - leziuni pulmonare |
Orice LBS SF6 care a suferit o defecțiune de arc electric intern trebuie tratat ca conținând produse de descompunere toxice până când analiza gazelor confirmă contrariul. Aceasta include unități care au activat discuri de ruptură, unități cu alarme de monitorizare a densității în urma unor evenimente de defecțiune și orice unitate cu istoric de funcționare necunoscut în cadrul unui proiect de modernizare a rețelei care implică echipamente vechi.
Categoria de risc 3: Responsabilitatea față de mediu - Potențialul de încălzire globală al SF6
SF6 are o Potențialul de încălzire globală4 de 23 500 pe un orizont de 100 de ani - cel mai ridicat GWP al oricărui gaz reglementat în temeiul Protocolului de la Kyoto și al acordurilor care i-au urmat. Un singur kilogram de SF6 eliberat în atmosferă este echivalent cu 23,5 tone de CO₂ în ceea ce privește impactul asupra climei.
Contextul de reglementare pentru manipularea SF6 la fața locului:
- Regulamentul UE privind gazele fluorurate (UE) 2024/573 - interzice eliberarea intenționată de SF6; necesită personal și echipamente de manipulare certificate; impune înregistrarea cantității de gaz
- IEC 62271-303 - specifică procedurile de manipulare a SF6 și cerințele privind eficiența recuperării pentru întreținerea comutatoarelor
- IEC 60480 - definește standardele de calitate a gazului SF6 pentru reutilizare după recuperare și purificare
Pentru proiectele de modernizare a rețelei, înregistrările privind manipularea gazului SF6 sunt din ce în ce mai solicitate ca parte a documentației de conformitate cu mediul a proiectului - ceea ce face ca înregistrările exacte de cântărire a cărucioarelor și jurnalele privind cantitatea de gaz să fie o cerință legală, nu doar o bună practică.
Cerințe minime PPE pentru manipularea gazelor SF6 la fața locului
| Funcționare | EIP minim | PPE suplimentar în cazul suspiciunii de producere a arcului electric |
|---|---|---|
| Conectarea și deconectarea căruciorului | Ochelari de protecție, mănuși rezistente la substanțe chimice | Ecran facial complet, mănuși rezistente la acid |
| Recuperarea gazelor de la LBS cunoscute ca fiind curate | Ochelari de protecție, mănuși | — |
| Recuperarea gazului din LBS după defecțiune | Ecran facial complet, mănuși rezistente la acid, salopetă | SCBA (aparat respirator autonom) |
| Deschiderea carcasei după recuperare | Ochelari de protecție, mănuși | Ecran facial complet, SCBA în cazul detectării produselor de descompunere |
| Întreținerea căruciorului (înlocuirea filtrului) | Ochelari de protecție, mănuși, mască de praf | Scut facial complet, SCBA |
Cazul clientului - Proiect de modernizare a rețelei în Asia de Sud-Est:
Un antreprenor EPC care gestionează un proiect de modernizare a rețelei de 33 kV, care implică înlocuirea a 28 de unități SF6 LBS în șase substații, ne-a contactat după ce una dintre echipele sale de pe șantier a suferit un incident care a fost aproape un accident. În timpul recuperării gazului de la o unitate SF6 LBS veche cu istoric necunoscut, un tehnician a detectat un miros sulfuros puternic - indicând produse de descompunere SO₂ - după conectarea furtunului de recuperare. Tehnicianul nu fusese echipat cu un detector de gaze sau cu protecție respiratorie în afara unei măști de praf standard. Șeful de șantier a oprit operațiunea și a evacuat zona. Atunci când am revizuit procedura de manipulare a gazelor din cadrul proiectului, aceasta nu conținea nicio cerință privind prelevarea de probe de gaze înainte de recuperare sau detectarea produselor de descompunere pe unitățile vechi. Am asistat contractantul în elaborarea unei proceduri revizuite care prevedea detectarea portabilă a SO₂/H₂S înainte de orice operațiune de recuperare pe unitățile SF6 LBS vechi sau cu istorie necunoscută și specifica SCBA ca EPI obligatoriu pentru toate operațiunile de recuperare pe celelalte unități. Nu a mai avut loc niciun alt incident în restul de 21 de unități înlocuite.

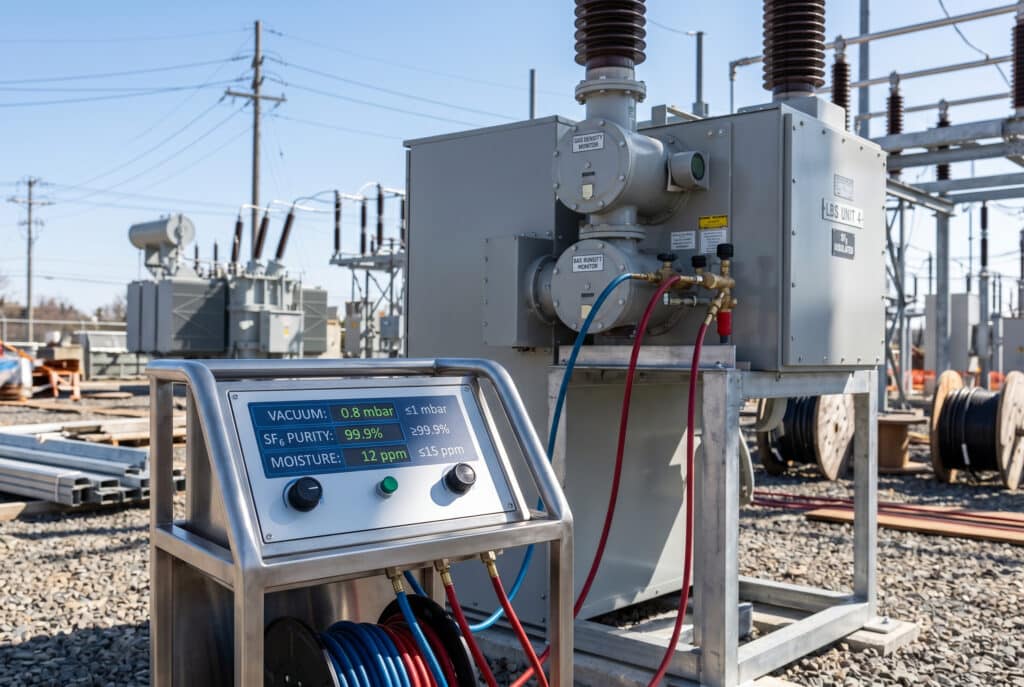

Cum să executați corect operațiunile de umplere și recuperare a gazului SF6 la fața locului?
Procedura de operare a gazului SF6 la fața locului pentru SF6 LBS acoperă trei fluxuri de lucru distincte: umplere inițială (unități noi sau de înlocuire), umplutură de top-up (densitatea monitorizează răspunsul la alarmă) și recuperare completă și reumplere (întreținere sau înlocuirea unității). Fiecare flux de lucru are o secvență specifică care nu trebuie să fie prescurtată sau reordonată.
Flux de lucru 1: Umplerea inițială - SF6 LBS nou sau de înlocuire
Acest flux de lucru se aplică proiectelor de actualizare a rețelei care pun în funcțiune noi unități SF6 LBS care au fost expediate uscate (fără umplere cu gaz) sau cu gaz de transport azot.
Etapa 1: Verificarea precompletării
- Confirmați că incinta LBS a trecut testul de etanșeitate la presiune cu azot la 1,05 × presiunea nominală de umplere - mențineți timp de 24 de ore, scăderea de presiune ≤1% acceptabilă
- Verificați dacă toate supapele de serviciu din incintă sunt închise și dacă capacele sunt instalate
- Confirmați căruciorul de reumplere cu gaz analizorul de umiditate indică ≤15 ppm H₂O în alimentarea cu SF6 - nu umpleți cu gaz peste acest prag
- Confirmați certificatul de puritate al buteliei de alimentare cu SF6: ≥99.9% Puritatea SF6 pentru umplere nouă
Etapa 2: Evacuarea incintei
- Conectați furtunul pompei de vid la supapa de serviciu LBS - utilizați furtunul și cuplajul specificate de producător pentru a preveni contaminarea încrucișată
- Evacuați incinta până la ≤ 1 mbar (100 Pa) - verificați cu vacuummetrul calibrat de pe cărucior
- Menținerea vidului pentru minimum 30 de minute - creșterea presiunii >5 mbar în timpul reținerii indică o scurgere care trebuie investigată înainte de umplere
- Pentru proiectele de modernizare a rețelei în climatele umede: prelungiți perioada de menținere a vidului la 60 de minute și repetați ciclul de evacuare de două ori pentru a asigura eliminarea completă a umidității
Etapa 3: Umplerea cu gaz SF6
- Deschideți supapa de alimentare cu SF6 de pe cărucior - umpleți încet la o rată controlată (≤0,1 MPa pe minut) pentru a preveni scăderea rapidă a temperaturii care provoacă condensarea umidității în interiorul incintei
- Monitorizați presiunea de umplere pe manometrul calibrat al căruciorului - opriți la 90% din presiunea de umplere nominală
- Permiteți o perioadă de egalizare a temperaturii de 15 minute - temperatura incintei va crește ușor din cauza comprimării gazului
- Completați umplerea la presiunea nominală la temperatură de referință de 20°C - să aplice corecția de temperatură în cazul în care temperatura ambiantă diferă de 20°C, utilizând legea gazului ideal
- Înregistrare: presiunea finală de umplere, temperatura ambiantă, cantitatea de SF6 umplută (kg de pe cântarul din coș), data, ID-ul tehnicianului
Etapa 4: Verificarea scurgerilor după umplere
- Aplicați lichid de detectare a scurgerilor sau detector electronic de scurgeri SF6 pe toate racordurile supapei de serviciu, pe îmbinările flanșelor și pe racordurile monitorului de densitate
- Rata de scurgere acceptabilă: ≤0,5% din conținutul de gaz pe an pe IEC 62271-1035
- Instalați capacele supapelor de serviciu și cuplați-le la specificațiile producătorului
Flux de lucru 2: Umplere suplimentară - Răspunsul la alarmă al monitorului de densitate
Pasul 1: Identificarea cauzei înainte de umplere
- Nu completați umplutura fără a identifica mai întâi motivul pentru care monitorul de densitate a declanșat alarma
- Verificați dacă există deteriorări vizibile, coroziune la racorduri sau defecțiuni recente care pot indica prezența produselor de descompunere
- Dacă cauza este necunoscută: tratați ca un potențial scenariu de produs de descompunere a arcului electric - aplicați EPI complet înainte de a continua
Etapa 2: Analiza gazelor înainte de completare
- Conectați analizorul de gaze la supapa de serviciu LBS - eșantionați gazul fără a-l elibera în atmosferă
- Confirmați: Puritate SF6 ≥97%, umiditate ≤50 ppm, SO₂ <1 ppm
- Dacă SO₂ >1 ppm: nu completați - unitatea a suferit un arc electric și necesită recuperare completă, analiză și investigarea cauzei principale înainte de reumplere
Etapa 3: Procedura de reîncărcare
- Umpleți la presiunea nominală la temperatura ambiantă curentă (aplicați corecția de temperatură)
- Înregistrați cantitatea adăugată - orice completare care depășește 10% din conținutul nominal de gaz într-o perioadă de 12 luni indică o scurgere care necesită reparații înainte de următorul ciclu de întreținere
Flux de lucru 3: Recuperare completă și reumplere - întreținere sau înlocuirea unității
Etapa 1: Eșantionarea gazelor înainte de recuperare
- Prelevarea de probe de gaz LBS prin analizorul de coș înainte de inițierea recuperării
- Înregistrați puritatea, umiditatea și citirile produselor de descompunere - aceste date determină dacă gazul recuperat poate fi purificat pentru reutilizare sau trebuie eliminat ca deșeu contaminat
Etapa 2: Recuperarea gazului
- Conectați furtunul de recuperare la supapa de serviciu LBS - verificați integritatea furtunului și etanșeitatea cuplajului înainte de a deschide supapa
- Porniți compresorul de recuperare - monitorizați presiunea și greutatea buteliilor de stocare a căruciorului
- Continuați recuperarea până când presiunea din incinta LBS ajunge la ≤0,01 MPa absolut (aproape atmosferic)
- Eficiența de recuperare trebuie să fie ≥ 95% din conținutul inițial de gaz - se verifică prin compararea greutății cu înregistrările de umplere inițiale
Etapa 3: Lucrări de închidere și reumplere
- Efectuați lucrările de întreținere sau înlocuire necesare cu carcasa deschisă
- Înainte de închidere: inspectați toate suprafețele interne pentru a depista urme de arc, umiditate sau contaminare
- Închideți incinta, strângeți toate elementele de fixare conform specificațiilor
- Executați fluxul de lucru 1 Etapele 2-4 pentru evacuare și reumplere
Referință rapidă privind funcționarea la fața locului
| Funcționare | Parametru cheie | Criterii de acceptare |
|---|---|---|
| Preumplere în vid | Presiunea de închidere | ≤1 mbar, stabil timp de 30 min |
| Umiditate de alimentare SF6 | Conținutul de H₂O | ≤15 ppm în volum |
| Precizia presiunii de umplere | Presiune manometrică corectată în funcție de temperatură | ±2% din presiunea de umplere nominală |
| Eficiența recuperării | Greutate recuperată față de umplutura originală | ≥95% |
| Verificarea scurgerilor după umplere | Citire detector electronic | Nu există scurgeri detectabile la racordurile de serviciu |
| Calificarea reutilizării gazelor | Puritate + umiditate + SO₂ | ≥97% SF6, ≤50 ppm H₂O, <1 ppm SO₂ |

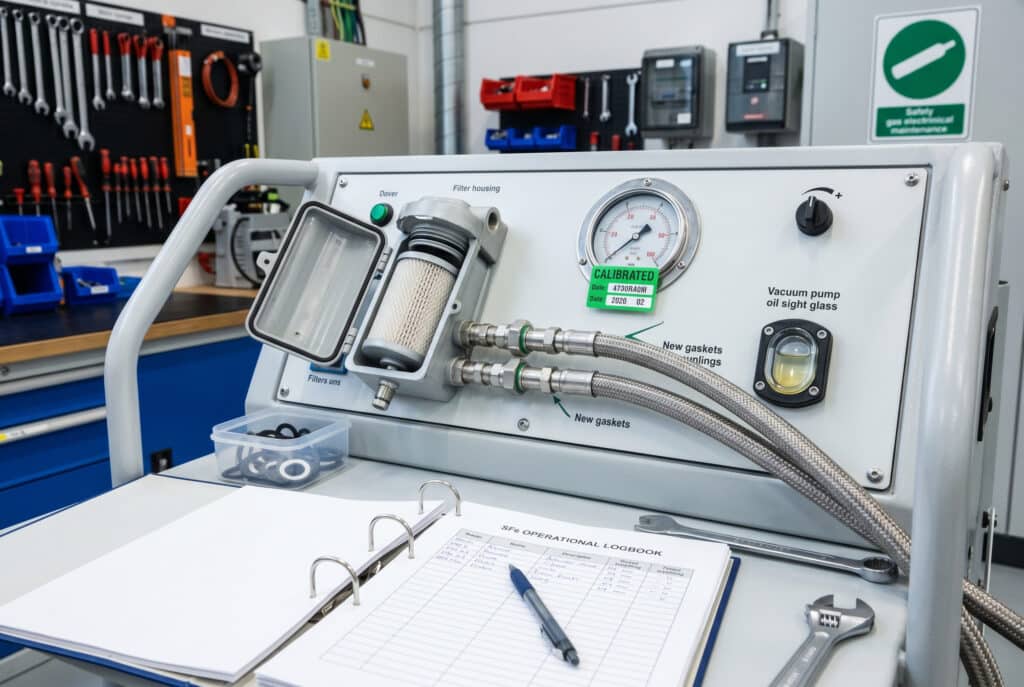

Cum să întrețineți cărucioarele de reumplere cu gaz SF6 și să documentați operațiunile la fața locului?
Un cărucior de realimentare cu gaz care nu este întreținut corespunzător nu este un instrument neutru - este o sursă activă de risc de contaminare cu SF6. Un cărucior cu filtre cu sită moleculară degradate va introduce umiditate într-o incintă LBS proaspăt evacuată. Un cărucior cu un manometru necalibrat va furniza presiuni de umplere incorecte. Un cărucior cu o garnitură de compresor uzată va contamina gazul recuperat cu uleiul compresorului. Întreținerea căruciorului la aceleași standarde ca și LBS SF6 pe care îl deservește nu este opțională - este condiția prealabilă pentru ca toate celelalte bune practici să fie eficiente.
Program de întreținere a coșului de reumplere cu gaz SF6
Înainte de fiecare implementare la fața locului:
- ☐ Verificați manometrele căruciorului față de referința calibrată - înlocuiți dacă abaterea >1%
- ☐ Verificați toate conexiunile furtunului și garniturile de cuplare pentru uzură, fisuri sau contaminare
- ☐ Confirmați data calibrării analizorului de umiditate - recalibrați dacă au trecut >6 luni de la ultima calibrare
- ☐ Verificați presiunea cilindrului intern de depozitare a căruței și puritatea SF6 de la ultima utilizare
- ☐ Verificați nivelul și starea uleiului pompei de vid - aspectul lăptos indică contaminarea cu umiditate
- ☐ Confirmați că toate articolele PPE sunt prezente și în stare de funcționare
- ☐ Verificați starea bateriei și a calibrării detectorului de gaz SF6
La fiecare 6 luni:
- ☐ Înlocuiți filtrele desicante cu sită moleculară - nu prelungiți mai mult de 6 luni, indiferent de starea aparentă
- ☐ Întreținerea pompei de vid: schimbarea uleiului, înlocuirea filtrului de admisie, verificarea vidului final (≤0,1 mbar)
- ☐ Calibrați toate manometrele față de un standard de referință trasabil
- ☐ Inspectați uleiul compresorului pentru contaminare cu SF6 - schimbați uleiul dacă detectați miros de SF6
- ☐ Testați eficiența recuperării cu un volum de testare calibrat - verificați rata de recuperare ≥95%
Anual:
- ☐ Întreținerea completă a compresorului conform programului producătorului
- ☐ Testarea presiunii furtunului la 1,5 × presiunea maximă de lucru
- ☐ Verificarea calibrării cântarului cu greutăți de încercare certificate
- ☐ Test complet de etanșeitate - toate circuitele interne de gaz la presiunea maximă de lucru
Cerințe privind documentația de manipulare a gazului SF6
Pentru proiectele de modernizare a rețelei și programele de întreținere de rutină, documentația privind manipularea gazului SF6 servește în trei scopuri: conformitatea cu reglementările, trasabilitatea echipamentelor și optimizarea programului de întreținere. Înregistrări minime necesare pentru fiecare operațiune SF6 la fața locului:
| Element de înregistrare | Detaliu necesar | Perioada de păstrare |
|---|---|---|
| Identificarea echipamentului | Numărul de serie LBS, locația, tensiunea nominală | Durata de viață a echipamentului |
| Cantitatea de gaz umplută | kg umplut, greutatea cilindrului înainte și după | 5 ani minim |
| Cantitatea de gaz recuperată | kg recuperate, eficiența recuperării % | 5 ani minim |
| Analiza calității gazelor | Puritate %, umiditate ppm, SO₂ ppm | 5 ani minim |
| Presiunea și temperatura de umplere | Presiune manometrică, temperatură ambiantă, corecție aplicată | Durata de viață a echipamentului |
| Identificarea căruciorului | Numărul de serie al căruciorului, data ultimei calibrări | 5 ani minim |
| Certificare tehnician | Nume, numărul certificatului de manipulare SF6 | 5 ani minim |
| Înregistrarea incidentelor | Orice eveniment anormal, activare PPE, eliberare de gaz | Permanent |
Notă privind conformitatea cu reglementările pentru proiectele de modernizare a rețelei
Proiectele de modernizare a rețelei care implică înlocuirea sau repunerea în funcțiune a SF6 LBS trebuie să verifice reglementările naționale aplicabile înainte de mobilizarea echipamentelor de manipulare a gazelor:
- Proiecte UE: Regulamentul (UE) 2024/573 privind gazele fluorurate necesită personal certificat pentru manipularea SF6 (certificare de categoria I sau II), echipamente certificate și raportarea anuală a cantității de gaz către autoritățile naționale
- Conformitate IEC 62271-303: eficiența recuperării ≥95% este o cerință tehnică obligatorie - nu o recomandare de bună practică
- Urmărirea cantității de gaz: inventarul total de SF6 de pe amplasament trebuie documentat la începutul proiectului și reconciliat la finalizarea proiectului - orice discrepanță necesită investigare și raportare
Cazul clientului - Echipa de întreținere a utilităților din Europa de Nord:
Un manager de întreținere al unei companii de utilități ne-a contactat în timp ce pregătea o campanie de întreținere programată pentru 45 de unități SF6 LBS dintr-o rețea regională de distribuție de 20 kV. Procedura lor existentă de manipulare a gazului fusese redactată pentru o generație anterioară de cărucioare de gaz și nu includea etape de verificare a cărucioarelor înainte de desfășurare sau cerințe de analiză a calității gazului. În timpul examinării noastre tehnice, am identificat faptul că filtrele cu sită moleculară din două dintre cele trei cărucioare de gaz nu fuseseră înlocuite de peste 18 luni, cu mult peste intervalul recomandat de 6 luni. Analiza de laborator a probelor de gaz prelevate din aceste cărucioare a arătat un conținut de umiditate de 85-110 ppm - de șase până la șapte ori mai mare decât pragul de reutilizare IEC 60480 de 15 ppm. Dacă aceste cărucioare ar fi fost utilizate fără înlocuirea filtrelor, fiecare LBS reumplut în timpul campaniei ar fi primit gaz contaminat cu umiditate, accelerând coroziunea internă și reducând performanța dielectrică a întregii flote. Campania a fost amânată cu două săptămâni pentru înlocuirea filtrelor și reverificarea performanței cărucioarelor. Ulterior, compania de utilități a adoptat o listă de verificare obligatorie a cărucioarelor înainte de desfășurare ca cerință permanentă pentru toate campaniile de întreținere SF6.
Concluzie
Manipularea la fața locului a căruciorului de reumplere cu gaz SF6 este o disciplină care se află la intersecția dintre precizia tehnică, siguranța personalului și responsabilitatea față de mediu - iar toate cele trei dimensiuni trebuie gestionate simultan pentru fiecare operațiune pe fiecare întrerupător de sarcină SF6. Căruciorul de reumplere a gazului nu este un simplu instrument de umplere; este un sistem precis de gestionare a gazului a cărui stare determină în mod direct calitatea și siguranța fiecărui SF6 LBS pe care îl deservește. Principala concluzie: tratați căruciorul de reumplere a gazului cu aceeași disciplină de verificare înainte de utilizare, rigurozitate operațională și standard de documentare după utilizare ca și comutatoarele de întrerupere a sarcinii SF6 pe care le întreține - deoarece un cărucior prost întreținut sau utilizat necorespunzător poate compromite o întreagă flotă de comutatoare specificate corect într-o singură campanie de întreținere.
Întrebări frecvente despre manipularea coșului de reumplere cu gaz SF6 pentru întrerupătoarele cu întrerupător de sarcină SF6
Î: Care este eficiența minimă de recuperare a gazului SF6 cerută de IEC 62271-303 atunci când se utilizează un cărucior de reumplere a gazului pe întrerupătoarele de sarcină SF6 în timpul operațiunilor de întreținere sau de actualizare a rețelei?
A: IEC 62271-303 impune o eficiență minimă de recuperare de 95% a gazului SF6 conținut în incinta LBS. Recuperarea sub acest prag constituie o eliberare inacceptabilă în mediu și o nerespectare a reglementărilor privind gazele fluorurate în majoritatea jurisdicțiilor.
Î: Cum pot determina dacă gazul SF6 recuperat de la un LBS poate fi purificat și reutilizat sau trebuie eliminat ca deșeu contaminat?
A: Analizați gazul recuperat pentru trei parametri înainte de purificare: Puritate SF6 ≥97%, umiditate ≤50 ppm H₂O și SO₂ 1 ppm indică existența unui arc electric și necesită o eliminare specializată - nu încercați purificarea la fața locului.
Î: Cât de des trebuie înlocuite filtrele desicante cu sită moleculară dintr-un cărucior de reumplere cu gaz SF6 și ce se întâmplă dacă acestea sunt utilizate peste intervalul de service?
A: Înlocuiți filtrele cu sită moleculară la fiecare 6 luni, indiferent de starea aparentă. Filtrele depășite își pierd capacitatea de adsorbție a umidității și vor introduce umiditate în incintele LBS reumplute - putând furniza gaze cu 85-110 ppm H₂O, de șase până la șapte ori mai mult decât pragul de reutilizare IEC 60480 de 15 ppm.
Î: Ce PPE este necesar pentru operațiunile de recuperare a gazului SF6 pe unitățile LBS SF6 vechi cu istoric de funcționare necunoscut în cadrul proiectelor de modernizare a rețelei?
A: Tratați toate unitățile vechi cu istoric necunoscut ca fiind susceptibile de a conține produse de descompunere cu arc electric. EIP minim: ecran facial complet, mănuși chimice rezistente la acizi, salopete rezistente la substanțe chimice și SCBA (aparat de respirat autonom). Amplasați un detector portabil de SO₂/H₂S înainte de a deschide orice racord al vanei de serviciu.
Î: Ce corecție de temperatură trebuie aplicată la umplerea unui SF6 LBS la presiunea nominală la o temperatură ambientală diferită de temperatura de referință IEC de 20°C?
A: Aplicați corecția legii gazului ideal: . De exemplu, umplerea la 35°C mediu necesită o presiune de umplere țintă de - cu aproximativ 5% peste presiunea nominală la 20°C - pentru a obține densitatea corectă a gazului la temperatura de funcționare.
-
Orientări esențiale pentru recuperarea gazului SF6 și eficiența manipulării în întreținerea aparatelor de comutație. ↩
-
Materiale specializate utilizate în sistemele de purificare a gazelor pentru adsorbția umidității și a subproduselor acide. ↩
-
Standarde care definesc nivelurile necesare de puritate și umiditate pentru gazul SF6 reutilizat în echipamentele electrice. ↩
-
Date științifice privind impactul asupra mediului și viața atmosferică a hexafluorurii de sulf. ↩
-
Specificații tehnice pentru întrerupătoarele de înaltă tensiune și cerințele lor operaționale. ↩
