Ce greșesc inginerii cu privire la distanțele de curgere în incinte

Distanța de curgere este unul dintre parametrii de proiectare cei mai importanți - și cel mai frecvent neînțeleși - în carcasele aparatelor de comutație de înaltă tensiune. Atunci când inginerii specifică sau evaluează ansamblurile de cutii de contact pentru tablourile de distribuție izolate în aer, erorile privind distanța de curgere sunt rareori evidente în faza de proiectare. Ele se manifestă mai târziu, ca evenimente de urmărire a suprafeței, intensificarea descărcărilor parțiale sau incidente cu arc electric care compromit atât fiabilitatea echipamentelor, cât și siguranța personalului.

Greșirea distanței de curgere într-o carcasă de cutie de contact nu este o problemă minoră de toleranță - este o eroare sistematică de proiectare care subminează protecția împotriva arcului electric, accelerează degradarea izolației și poate face ca o investiție în modernizarea rețelei să nu fie conformă cu standardele IEC din prima zi.

Acest articol abordează cele mai frecvente concepții greșite pe care le au inginerii cu privire la distanțele de curgere în incintele cutiilor de contact, explică principiile inginerești care stau la baza specificațiilor corecte și oferă un cadru de selecție structurat pentru aplicațiile de comutatoare de înaltă tensiune izolate în aer.

Tabla de conținut

• Ce este distanța de curgere și de ce este importantă în carcasele cu cutie de contact?
• Care sunt cele mai frecvente concepții greșite de inginerie cu privire la distanța de curgere?
• Cum modifică proiectele de modernizare a rețelei cerințele privind distanța de curgere?
• Cum ar trebui să selecteze inginerii distanța de străpungere corectă pentru protecția împotriva arcului electric și fiabilitate?
• ÎNTREBĂRI FRECVENTE

Ce este distanța de curgere și de ce este importantă în carcasele cu cutie de contact?

Distanța de curgere este definită ca fiind calea cea mai scurtă de-a lungul suprafeței unui material izolant solid între două părți conductoare. În contextul cutiilor de contact izolate în aer ale aparatelor de comutație, aceasta este distanța de suprafață măsurată de-a lungul carcasei din rășină epoxidică între ansamblul de contact sub tensiune și cea mai apropiată construcție metalică împământată sau conductorul de fază adiacent.

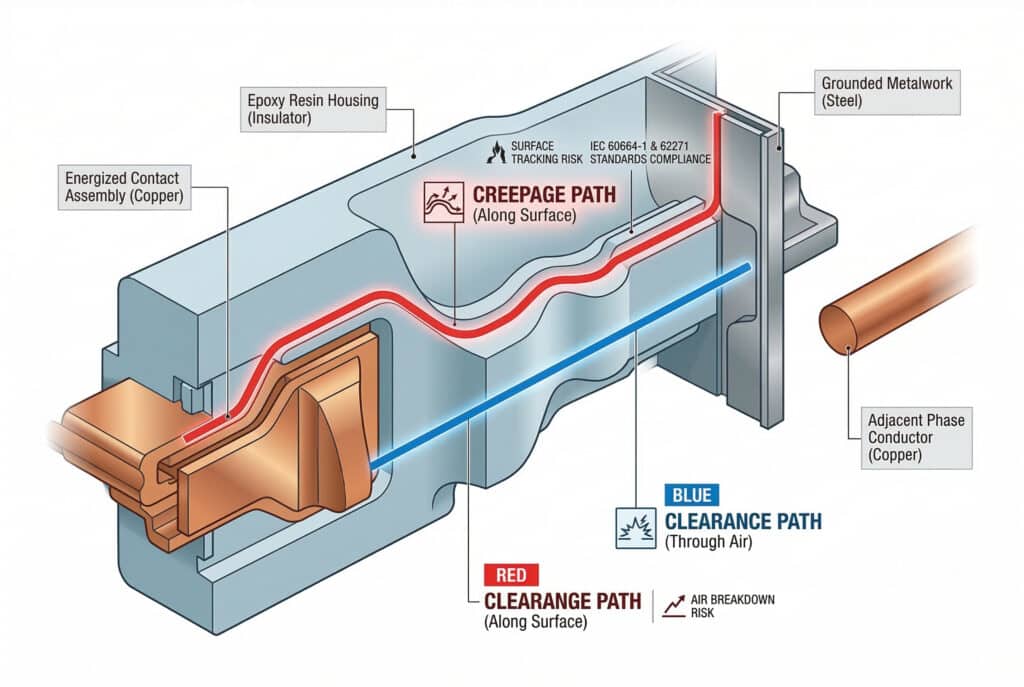

Spre deosebire de distanța de dispersie - care se măsoară prin aer - distanța de dispersie guvernează riscul de urmărire a suprafeței: carbonizarea progresivă a suprafeței izolației cauzată de curentul de scurgere care circulă de-a lungul căilor contaminate sau încărcate cu umiditate. Odată ce se formează un canal de urmărire, acesta oferă o cale cu rezistență scăzută pentru intensificarea curentului de scurgere, ceea ce duce în cele din urmă la declanșarea unui incendiu sau a unui arc electric.

În carcasele cutiilor de contact, distanța de curgere este esențială din trei motive:

• Acumularea de impurități: Praful, umiditatea și contaminanții conductivi se depun pe suprafața epoxidică în timp, reducând rezistența efectivă a suprafeței și scăzând tensiunea la care se inițiază urmărirea
• Integritatea protecției arcului electric: Distanța de creepage insuficientă este un inițiator principal al defectelor cu arc electric intern în incintele aparatelor de comutație - evenimente care iec-62271-200¹ Anexa A clasifică drept cel mai grav mod de defectare în instalațiile de comutație închise în metal
• Concentrarea tensiunilor la înaltă tensiune: La tensiuni mai mari de 24 kV, gradientul câmpului electric de-a lungul suprafeței cutiei de contact devine suficient pentru a iniția o descărcare parțială la neregularitățile suprafeței - un precursor al defecțiunii complete de urmărire

Standardul de reglementare pentru specificațiile privind distanța de curgere în echipamentele de înaltă tensiune este iec-60664-1², care definește distanțele minime de curgere în funcție de tensiunea nominală, gradul de poluare³, și grupa de materiale. Pentru cutiile de contact ale aparatelor de comutație, IEC 62271-1 și IEC 62271-200 fac referire la aceste valori ca minime obligatorii de proiectare.

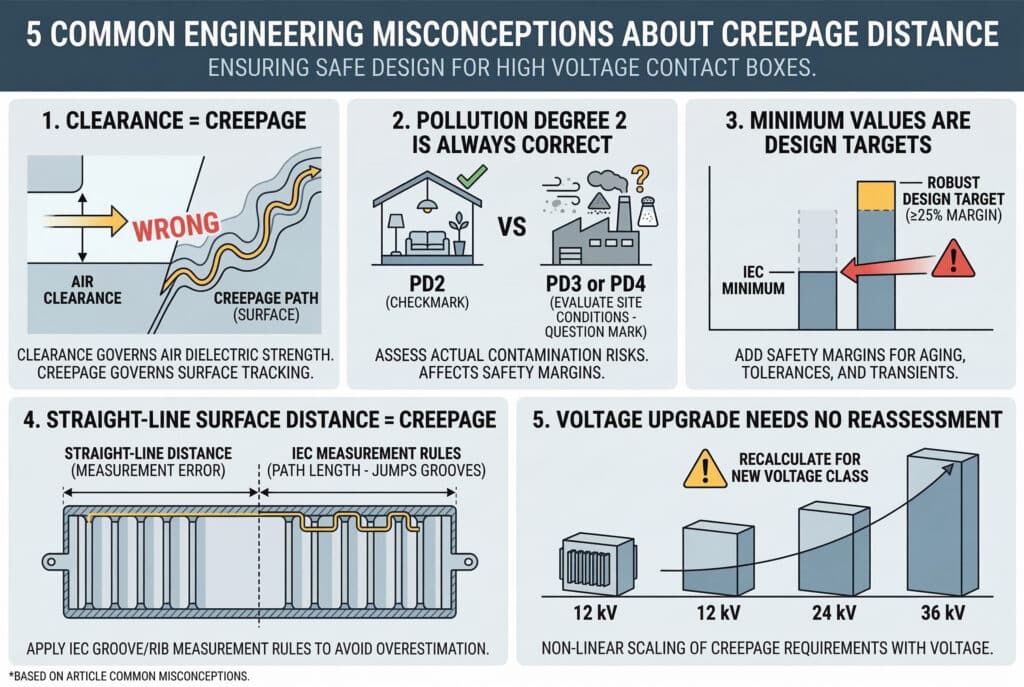

Care sunt cele mai frecvente concepții greșite de inginerie cu privire la distanța de curgere?

Experiența pe teren și auditurile de revizuire a proiectării relevă în mod constant aceleași categorii de erori ale distanței de fluaj în toate echipele de ingineri - de la proiectanți începători la ingineri cu experiență în domeniul specificațiilor pentru comutatoare.

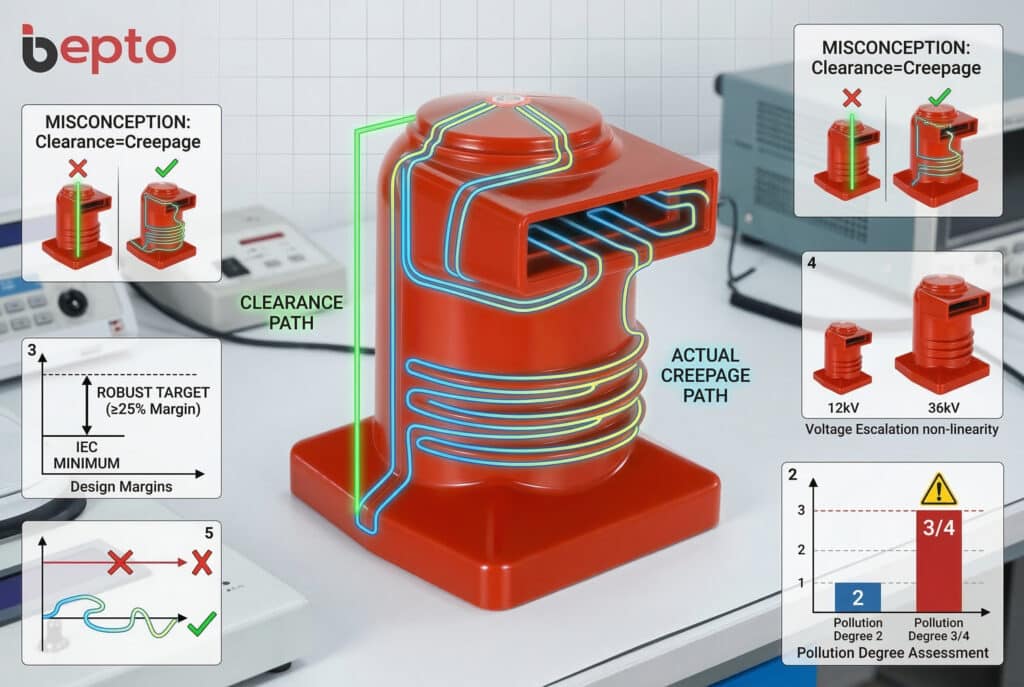

Concepția greșită 1: Spațiul liber și spațiul liber sunt interschimbabile

Cea mai fundamentală eroare este tratarea distanței libere și a distanței de creepage ca parametri echivalenți. Inginerii care verifică distanța de aer dintre cutia de contact și pereții carcasei împământate - și presupun că distanța de aer este satisfăcută automat - produc în mod obișnuit proiecte neconforme.

Spațiul liber guvernează rezistența dielectrică la impulsuri și la frecvențe de putere prin aer. Limita de curgere determină rezistența la urmărirea suprafeței sub tensiune susținută în condiții de contaminare. O cutie de contact poate avea simultan un spațiu liber în aer complet conform și o distanță de fluaj critic deficitară - în special în cazul carcaselor compacte în care traseul suprafeței epoxidice urmează un traseu geometric complex.

Concepția greșită 2: Poluarea de gradul 2 este întotdeauna ipoteza corectă

IEC 60664-1 definește patru grade de poluare. Mulți ingineri aleg în mod implicit gradul de poluare 2 (poluare neconductoare, condens ocazional) pentru toate aplicațiile de comutatoare de interior, fără a evalua mediul real de instalare.

Cutii de contact instalate în:

• Substații de coastă cu aer încărcat cu sare → Grad de poluare 3
• Instalații industriale cu praf conductiv → Grad de poluare 3 sau 4
• Instalații de modernizare a rețelei în camere de distribuție contaminate existente → Grad de poluare 3

Aplicarea valorilor de fluaj de gradul de poluare 2 într-un mediu de gradul de poluare 3 reduce marja de siguranță efectivă cu 30-50%, crescând direct riscul de protecție la arc electric.

Concepția greșită 3: Valorile minime ale producătorului sunt obiective de proiectare

Valorile IEC și ale distanței minime de creepage ale producătorilor reprezintă pragul sub care un proiect nu este conform - nu punctul optim de proiectare. Inginerii care specifică cutii de contact exact la distanța minimă de creepage nu lasă nicio marjă pentru:

• Variația toleranței de fabricație (de obicei ±2-3% pe dimensiunile epoxidice turnate)
• Acumularea contaminării de suprafață pe durata ciclului de viață
• Tranzitorii de tensiune în timpul operațiunilor de comutare a rețelei care cresc temporar tensiunea de suprafață

O proiectare robustă aplică o marjă minimă de 25% peste distanța minimă de creepage IEC pentru gradul de poluare și clasa de tensiune specificate.

Concepția greșită 4: Lungimea căii de scurgere este egală cu distanța suprafeței în linie dreaptă

Inginerii măsoară frecvent distanța de creepage ca distanță de suprafață în linie dreaptă între două puncte de pe cutia de contact, ignorând complexitatea geometrică a traseului real al suprafeței. IEC 60664-1 definește reguli specifice pentru măsurarea fluajului prin caneluri, nervuri și adâncituri:

• Canelurile mai înguste de 1 mm sunt acoperite în măsurarea fluajului - calea trece peste ele
• Nervurile și barierele se adaugă la calea de scurgere numai dacă îndeplinesc cerințele minime de înălțime și geometrie
• Căile paralele de suprafață sunt evaluate independent - cea mai scurtă cale guvernează conformitatea

Ignorarea acestor reguli de măsurare duce la supraestimarea distanței efective de fluaj cu 15-40% în geometrii de cutii de contact cu nervuri sau caneluri - o neconservare sistematică care este invizibilă până la începerea urmăririi suprafeței.

Concepția greșită 5: Modificările clasei de tensiune a actualizării rețelei nu necesită reevaluarea străpungerii

Atunci când instalațiile de comutație existente sunt modernizate de la 12 kV la 24 kV sau de la 24 kV la 36 kV, ca parte a programelor de modernizare a rețelei, inginerii păstrează uneori specificațiile originale ale cutiilor de contact. Aceasta este o eroare critică.

Cerințele privind distanța de creepage variază neliniar cu tensiunea. Distanța minimă de creepage IEC pentru un sistem de 36 kV în grad de poluare 3 este de aproximativ 2,4 ori mai mare decât valoarea necesară pentru un sistem de 12 kV în același mediu. Păstrarea cutiilor de contact de 12 kV într-o modernizare de 36 kV reprezintă un risc direct de defectare a protecției la arc.

Rezumat al concepțiilor greșite comune

Concepție greșită	Cerință reală	Risc dacă este ignorat
Degajare = Străpungere	Măsurarea traseului suprafeței conform IEC 60664-1	Urmărirea suprafeței, defect de arc
Utilizați întotdeauna gradul de poluare 2	Evaluarea clasei actuale de contaminare a sitului	30-50% marjă de siguranță redusă
Valoarea minimă = obiectivul de proiectare	Aplicați o marjă ≥25% peste minimul IEC	Toleranță zero pentru îmbătrânire sau tranzitorii
Suprafață în linie dreaptă = creepage	Aplicarea regulilor IEC de măsurare a canelurilor/ nervurilor	15-40% supraestimarea fluajului
Îmbunătățirea tensiunii nu necesită reevaluare	Recalcularea creepage pentru noua clasă de tensiune	Nerespectarea protecției arcului electric

Cum modifică proiectele de modernizare a rețelei cerințele privind distanța de curgere?

Programele de modernizare a rețelei - determinate de integrarea energiei regenerabile, creșterea sarcinii și înlocuirea infrastructurii învechite - se numără printre scenariile cu cel mai mare risc de nerespectare a distanței de curgere. Combinația dintre escaladarea clasei de tensiune, mediile contaminate existente și presiunea timpului creează condiții în care este cel mai probabil să apară erori de creepage, iar corectarea acestora este cea mai costisitoare.

Impactul escaladării clasei de tensiune

Distanța minimă de creepage conform IEC 60664-1 variază în funcție de tensiunea fază la fază a sistemului. Atunci când o rețea de distribuție este modernizată de la 11 kV la 33 kV, distanța de creepage necesară pentru gradul de poluare 3, grupa de materiale IIIa (rășină epoxidică standard) crește de la aproximativ 14 mm la 36 mm - o creștere de 157% care nu poate fi adaptată de geometria inițială a cutiei de contact.

Inginerii care specifică cutii de contact pentru proiectele de modernizare a rețelei trebuie:

• Recalculați cerințele de fluaj din primele principii utilizând noua tensiune a sistemului
• Verificați dacă geometria cutiei de contacte de înlocuire asigură calea de scurgere necesară - nu doar spațiul de aer necesar
• Confirmați clasificarea gradului de poluare pentru mediul de instalare modernizat, care s-ar putea să se fi deteriorat de la instalarea inițială

Constrângeri geometrice ale incintei existente

Proiectele de modernizare a rețelelor implică în mod frecvent instalarea de noi cutii de contact în cadrele panourilor existente concepute pentru clase de tensiune inferioare. Geometria carcasei - pozițiile de montare, distanța dintre faze și distanțele dintre carcasă și cadru - a fost optimizată pentru clasa de tensiune inițială. Instalarea unei cutii de contact de tensiune mai mare, cu dimensiuni fizice mai mari, în această geometrie constrânsă, poate reduce în mod involuntar distanțele de curgere până la elementele metalice adiacente sub noile cerințe minime.

Reclasificarea protecției împotriva arcului electric

IEC 62271-200 clasifică protecția internă împotriva arcului electric în categorii de accesibilitate (A, B, C) și definește cerințele de rezistență la arc electric în consecință. O modernizare a rețelei care crește curentul de defect disponibil - așa cum se întâmplă în cazul conectării la o rețea de transport de capacitate mai mare - poate necesita reclasificarea categoriei de protecție împotriva arcului electric, care, la rândul său, impune cerințe mai stricte privind distanța de curgere pentru toate componentele de izolație din incintă, inclusiv cutia de contacte.

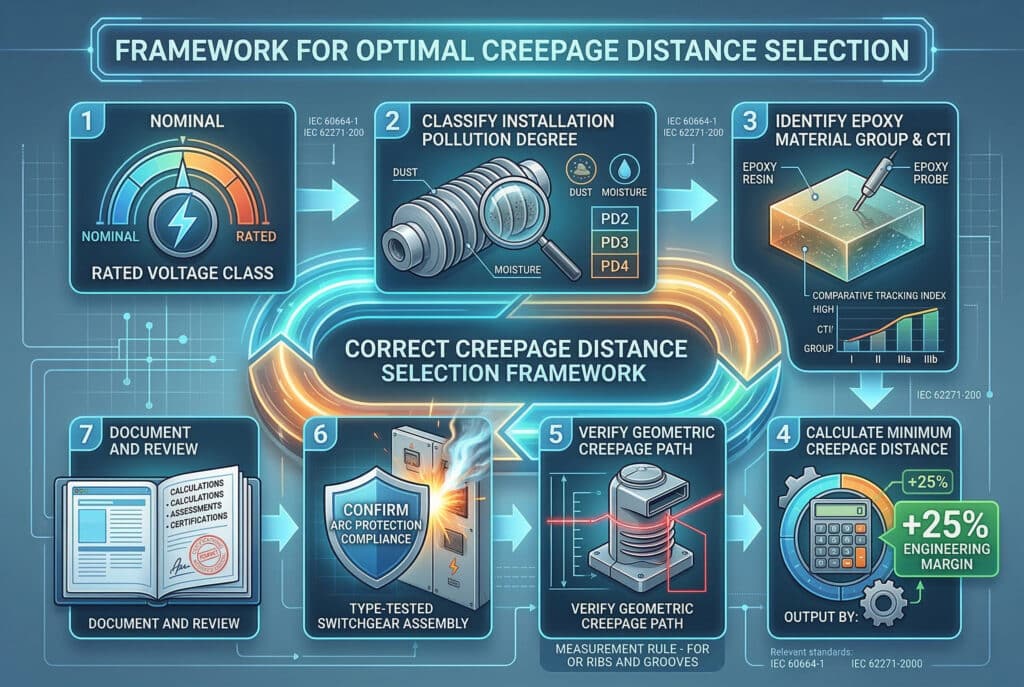

Cum ar trebui să selecteze inginerii distanța de străpungere corectă pentru protecția împotriva arcului electric și fiabilitate?

Un proces de selecție structurat elimină concepțiile greșite identificate mai sus și produce o specificație a cutiei de contact care este conformă, fiabilă și cu o marjă adecvată pentru întregul ciclu de viață al serviciului.

1. Determinarea clasei de tensiune a sistemului
   Identificați tensiunea nominală (Ur) a sistemului de comutație - nu tensiunea nominală a rețelei. Pentru proiectele de modernizare a rețelei, utilizați clasa de tensiune post-modernizare. Confirmați dacă sistemul este pus efectiv la pământ sau izolat-neutru, deoarece acest lucru afectează tensiunea fază-pământ utilizată în calculele de creepage.

2. Clasificarea gradului de poluare a instalației
   Efectuați o evaluare a amplasamentului conform IEC 60664-1 clauza 6.1. Documentați sursele de contaminare ambientală, nivelurile de umiditate și apropierea de procesele industriale. Atribuiți gradul de poluare 2, 3 sau 4 pe baza condițiilor măsurate - nu presupuneți gradul de poluare 2 fără verificare.

3. Identificarea grupului de materiale epoxidice
   IEC 60664-1 clasifică materialele izolante în grupele I, II, IIIa și IIIb pe baza indice comparativ de urmărire⁴ (CTI). Rășinile epoxidice standard pentru comutatoare se încadrează de obicei în grupa de materiale II (CTI 400-600) sau în grupa de materiale IIIa (CTI 175-400). Materialele cu CTI mai ridicat permit distanțe de curgere mai scurte - verificați grupa de materiale a cutiei de contact specificate cu certificatul de testare CTI al producătorului per iec-60112⁵.

4. Calculați distanța minimă de curgere
   Folosind tabelul F.4 din IEC 60664-1 (pentru echipamente de înaltă tensiune), determinați distanța minimă de curgere pentru combinația de tensiune nominală, grad de poluare și grupă de materiale. Aplicați o marjă tehnică de 25% peste această valoare minimă ca țintă a specificației.

5. Verificarea căii de scurgere geometrice
   Solicitați desenul dimensional al cutiei de contact de la producător. Măsurați traseul real de fluaj de-a lungul suprafeței epoxidice folosind regulile de măsurare IEC 60664-1 - ținând cont de caneluri, nervuri și adâncituri. Confirmați că traseul măsurat îndeplinește sau depășește obiectivul specificației.

6. Confirmați conformitatea cu protecția arcului electric
   Verificați dacă cutia de contacte selectată este inclusă într-un ansamblu de aparataj tip testat conform IEC 62271-200 anexa A pentru clasificarea arcului electric intern. Conformitatea cu protecția arcului electric necesită ca ansamblul complet - nu cutia de contacte izolată - să fie testat la curentul și durata nominale ale arcului electric de defect.

7. Documentare și revizuire
   Înregistrați toate calculele de creepage, evaluările gradului de poluare, certificările grupului de materiale și măsurătorile de verificare geometrică în dosarul de proiectare al proiectului. Pentru proiectele de modernizare a rețelei, includeți o înregistrare formală de reevaluare a creepage-ului, comparând cerințele inițiale și cele ale clasei de tensiune modernizate.

Concluzie

Erorile privind distanța de curgere în carcasele cutiilor de contact sunt sistematice, previzibile și evitabile - dar numai atunci când inginerii trec peste cele mai frecvente cinci concepții greșite și aplică un proces de selecție structurat, aliniat IEC. Pentru proiectele de modernizare a rețelei, în special, combinația dintre creșterea clasei de tensiune și mediile contaminate existente face ca reevaluarea riguroasă a creepage-ului să nu fie negociabilă. La Bepto Electric, cutiile noastre de contact sunt proiectate cu geometrii de creepage optimizate, formulări epoxidice cu CTI ridicat și teste complete IEC 62271-200 de tip de protecție la arc - oferind inginerilor datele de performanță verificate necesare pentru a specifica cu încredere.
