JDZ-3/6/10kV Transformator de tensiune de interior monofazat cu turnare de rășină epoxidică PT: 3kV/6kV/10kV, raport 3000/6000/10000V/100V, clasă de precizie 0.2/0.5/1/3/6P, opțiune de înfășurare secundară dublă, izolație cu turnare de rășină epoxidică, nivel de izolație 3.6-12/25-42/40-75kV, sarcină 20-300VA, ieșire maximă 200-500VA, 50-60Hz, GB1207 IEC60044-2.
Seria avansată de transformatoare de turnare cu rășină epoxidică JDZ: Transformator de tensiune monofazat de interior turnat din rășină epoxidică, în conformitate cu standardele GB1207 și IEC60044-2, trei niveluri de tensiune disponibile (JDZ-3Q 3kV, JDZ-6Q 6kV, JDZ-10Q 10kV), niveluri nominale de izolație 3.6/25/40kV, 7.2/32/60kV și, respectiv, 12/42/75kV, frecvența nominală 50Hz sau 60Hz, proiectate pentru măsurarea tensiunii și energiei electrice și protecția releului în comutatoarele de interior și sistemele de distribuție, izolarea inovatoare prin turnare cu rășină epoxidică oferind o rezistență superioară la umiditate, protecția mediului, și funcționare fără întreținere, configurații cu înfășurare secundară dublă disponibile pentru măsurare și protecție simultană (100V/√3 + 100V/3), rapoarte de tensiune 3000/100V, 6000/100V, 10000/100V pentru măsurarea fază la fază și 3kV/√3, 6kV/√3, 10kV/√3 pentru măsurarea fază la masă, clase de precizie 0.2/0.5/1/3/6P cu capacitate de încărcare 20-300VA, putere maximă 200-500VA.
Tehnologie superioară de turnare a rășinii epoxidice și flexibilitate multitensiune: Seria JDZ are o izolație avansată din rășină epoxidică turnată care asigură o rezistență excelentă la umiditate, protecție a mediului, întârziere la flacără și funcționare fără întreținere, fără probleme de scurgere a uleiului, design compact ideal pentru instalații de comutație de interior, trei niveluri de tensiune (3kV/6kV/10kV) care oferă flexibilitate pentru diverse aplicații de tensiune de distribuție, opțiunea de înfășurare secundară dublă care permite funcții simultane de măsurare de înaltă precizie și de protecție a releului, configurația cu înfășurare secundară triplă (JDZJ-10Q) care oferă 100V/√3 + 100V/√3 + 100V/3 pentru cerințe avansate de măsurare și protecție, potrivită pentru comutatoare de interior, substații de distribuție, instalații industriale, clădiri comerciale și aplicații care necesită măsurarea fără întreținere a tensiunii de la 3kV la 10kV cu fiabilitate prin turnare cu rășină epoxidică.

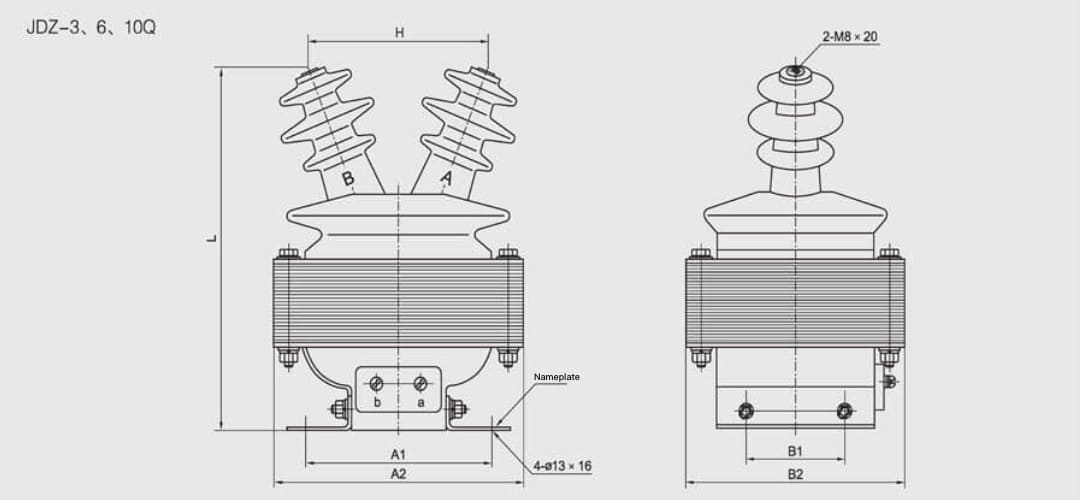

| Tip | H | L | A1 | A2 | B1 | B2 |
|---|---|---|---|---|---|---|
| JDZ-10Q | 165 | 315 | 170 | 238 | 90 | 220 |
| JDZ-3,6Q | 160 | 285 | 168 | 216 | 90 | 188 |

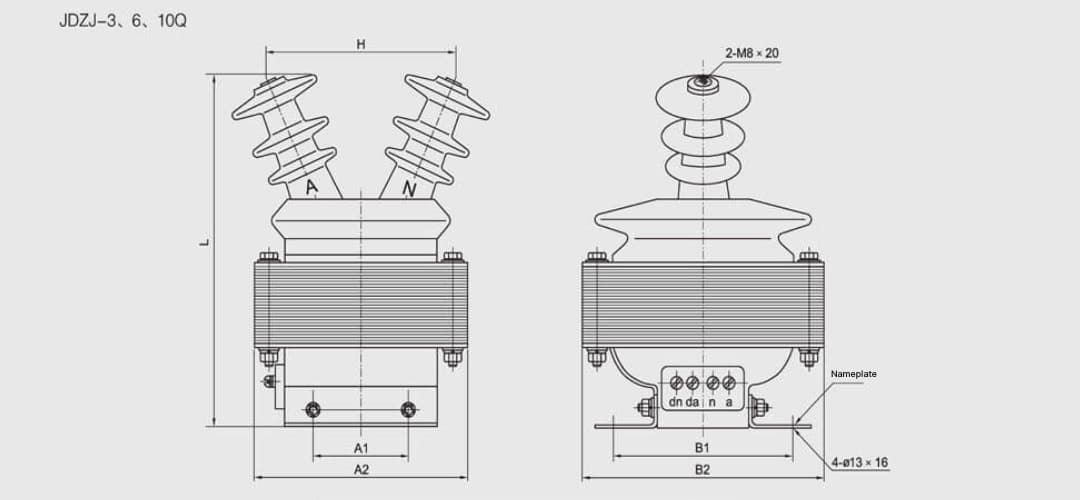

| Tip | H | L | A1 | A2 | B1 | B2 |
|---|---|---|---|---|---|---|
| JDZJ-10Q | 180 | 315 | 90 | 220 | 170 | 238 |
| JDZJ-3,6Q | 160 | 285 | 90 | 188 | 168 | 216 |
| Specificațiile transformatorului de tensiune JDZ-3/6/10kV | Parametru | Unitate |
|---|---|---|
| Marca | Sisteme de izolare Bepto | - |
| Număr model | Seria JDZ-3/6/10kV (JDZ-3Q/6Q/10Q, JDZJ-3Q/6Q/10Q) | - |
| Categorie | Comutatoare și PT HV (transformator de potențial de înaltă tensiune) | - |
| Tip produs | 3kV/6kV/10kV Transformator de tensiune monofazat de turnare în rășină epoxidică pentru interior cu înfășurare secundară dublă / triplă, clasă de precizie 0,2/0,5/1/3/6P, izolație 3,6-12/25-42/40-75kV pentru măsurarea tensiunii și energiei și protecția releului | - |
| Tehnologie de bază | Design interior monofazat turnat în rășină epoxidică + Flexibilitate multitensiune (3kV/6kV/10kV) + Configurație dublă/triplă a înfășurării secundare + Conform cu standardele GB1207 și IEC60044-2 + Niveluri nominale de izolație (3,6/25/40kV, 7,2/32/60kV, 12/42/75kV) + Frecvență nominală 50Hz sau 60Hz + Raporturi de tensiune (3000/100V, 6000/100V, 10000/100V, opțiuni fază-sol) + Clase de acuratețe (0.2, 0.5, 1, 3, 6P) + Capacitate de încărcare 20-300VA + Putere maximă 200-500VA + Rezistență superioară la umezeală + Protecție de mediu + Retardare la flacără + Funcționare fără întreținere + Fără scurgeri de ulei + Design compact + Tehnologie dovedită cu rășini epoxidice | - |
| Putere (tensiune) | 3kV / 6kV / 10kV | - |
| Tensiune nominală (JDZ-3Q) | 3 | kV |
| Tensiune nominală (JDZ-6Q) | 6 | kV |
| Tensiune nominală (JDZ-10Q) | 10 | kV |
| Raportul de tensiune (JDZ-3Q) | 3000/100 | V |
| Raportul de tensiune (JDZ-6Q) | 6000/100 | V |
| Raportul de tensiune (JDZ-10Q) | 10000/100 | V |
| Raportul de tensiune (JDZJ-3Q) | 3kV/√3/100V/√3 + 100V/3 | V |
| Raportul de tensiune (JDZJ-6Q) | 6kV/√3/100V/√3 + 100V/3 | V |
| Raportul de tensiune (JDZJ-10Q) | 10kV/√3/100V/√3 + 100V/3 | V |
| Raportul de tensiune (JDZJ-10Q Triple) | 10kV/√3/100V/√3 + 100V/√3 + 100V/3 | V |
| Frecvență nominală | 50Hz sau 60Hz | Hz |
| Clase de acuratețe | 0.2, 0.5, 1, 3, 6P | - |
| Nivel de izolare (JDZ-3Q) | 3.6/25/40 | kV |
| Nivel de izolare (JDZ-6Q) | 7.2/32/60 | kV |
| Nivel de izolare (JDZ-10Q) | 12/42/75 | kV |
| Putere maximă (JDZ-3Q) | 200 | VA |
| Putere maximă (JDZ-6Q) | 400 | VA |
| Putere maximă (JDZ-10Q) | 500 | VA |
| Putere maximă (JDZJ-3Q) | 200 | VA |
| Putere maximă (JDZJ-6Q) | 400 | VA |
| Putere maximă (JDZJ-10Q) | 400 | VA |
| Putere maximă (JDZJ-10Q triplu) | 200/200 | VA |
| Tip izolație | Turnare cu rășină epoxidică | - |
| Tip de structură | Turnare cu rășină epoxidică monofazică pentru interior | - |
| Nivelul de tensiune | Tensiune joasă-medie (3kV/6kV/10kV) | - |
| Tip de instalare | Interior | - |
| Faza | Monofazat | - |
| Respectarea standardelor | GB1207 și IEC60044-2 | - |
| Port FOB | Ningbo/Shanghai | - |
| Condiții de plată | Western Union, T/T, Paypal | - |
| Multi-Voltage 3kV/6kV/10kV | Da (trei niveluri de tensiune disponibile) | - |
| Turnare cu rășină epoxidică | Da (izolație turnată din rășină epoxidică) | - |
| Monofazat | Da (configurație monofazată) | - |
| Construcții interioare | Da (instalare interioară) | - |
| Înfășurare secundară dublă | Da (secundar dublu disponibil) | - |
| Înfășurare secundară triplă | Da (triplu secundar disponibil pentru JDZJ-10Q) | - |
| 50Hz sau 60Hz | Da (frecvență nominală 50Hz sau 60Hz) | - |
| Conform GB1207 | Da (în conformitate cu standardul GB1207) | - |
| Conform IEC60044-2 | Da (în conformitate cu standardul IEC60044-2) | - |
| 3.6-12/25-42/40-75kV Insulation | Da (Niveluri nominale de izolare) | - |
| 0,2 Clasa de acuratețe | Da (clasă de precizie de măsurare de 0,2 disponibilă) | - |
| 0,5 Clasa de acuratețe | Da (clasă de precizie de măsurare de 0,5 disponibilă) | - |
| 1 Clasa de acuratețe | Da (1 clasă de acuratețe de monitorizare disponibilă) | - |
| 3 Clasa de acuratețe | Da (3 clase de acuratețe de monitorizare disponibile) | - |
| 6P Clasa de protecție | Da (este disponibilă clasa de acuratețe a protecției 6P) | - |
| 200-500VA Putere maximă | Da (ieșire maximă 200-500VA) | - |
| Rezistența la umezeală | Da (rezistență superioară la umezeală) | - |
| Protecția mediului | Da (ecologic) | - |
| Retardare la flacără | Da (proprietăți ignifuge) | - |
| Fără întreținere | Da (nu necesită întreținere) | - |
| Nu există scurgeri de ulei | Da (izolație solidă, fără ulei) | - |
| Design compact | Da (Compact pentru comutatoare de interior) | - |
| Tip model | Tensiune nominală | Raportul de tensiune | Nivelul de izolare | Ieșire maximă | Aplicație |
|---|---|---|---|---|---|
| JDZ-3Q | 3kV | 3000/100V | 3.6/25/40kV | 200VA | 3kV măsurare fază la fază |
| JDZ-6Q | 6kV | 6000/100V | 7,2/32/60kV | 400VA | 6kV măsurare fază la fază |
| JDZ-10Q | 10kV | 10000/100V | 12/42/75kV | 500VA | 10kV măsurare fază la fază |
| JDZJ-3Q | 3kV/√3 | 3kV/√3/100V/√3 + 100V/3 | 3.6/25/40kV | 200VA | 3kV fază-sol + protecție |
| JDZJ-6Q | 6kV/√3 | 6kV/√3/100V/√3 + 100V/3 | 7,2/32/60kV | 400VA | 6kV fază-sol + protecție |
| JDZJ-10Q | 10kV/√3 | 10kV/√3/100V/√3 + 100V/3 | 12/42/75kV | 400VA | 10kV fază-sol + protecție |
| JDZJ-10Q (triplu) | 10kV/√3 | 10kV/√3/100V/√3 + 100V/√3 + 100V/3 | 12/42/75kV | 200/200VA | 10kV contorizare dublă + protecție |
| Caracteristică de turnare a rășinii epoxidice | Descriere | Beneficii |
|---|---|---|
| Izolație solidă | Turnarea rășinii epoxidice asigură o izolație solidă | Fără scurgeri de ulei, prietenos cu mediul |
| Rezistență superioară la umezeală | Rășina epoxidică este foarte rezistentă la umiditate | Funcționare fiabilă în medii umede |
| Retardare la flacără | Proprietăți ignifuge de auto-extindere | Siguranță sporită împotriva incendiilor |
| Fără întreținere | Izolația solidă nu necesită întreținere | Reducerea costurilor operaționale și a timpilor morți |
| Protecția mediului | Fără petrol, fără poluare | Ecologic și sigur pentru utilizare în interior |
| Design compact | Amprenta la sol mai mică decât tipurile cu imersie în ulei | Ideal pentru comutatoare de interior cu spațiu limitat |
| Durată lungă de viață | Rășina epoxidică nu îmbătrânește ca uleiul | Durată de funcționare extinsă (30+ ani) |
| Rezistență mecanică ridicată | Construcție robustă din rășină epoxidică | Rezistență excelentă la vibrații și șocuri |
| Proprietăți dielectrice excelente | Rezistență dielectrică ridicată | Izolare fiabilă la înaltă tensiune |
| Fără risc de explozie | Izolația solidă elimină pericolul de explozie | Siguranță sporită pentru instalațiile interioare |
| Seria JDZ (Măsurarea tensiunii monofazate de la linie la linie) | ||||||
| Model | Tensiune primară | Tensiune secundară | Clase de acuratețe | Capacitatea de încărcare | Ieșire maximă | Aplicație |
| JDZ-3Q | 3kV | 100V | 0.2, 0.5, 1, 3 | 20-80VA | 200VA | Măsurarea tensiunii fază la fază |
| JDZ-3Q (Dual) | 3kV | 100V + 100V | 0.2/0.2, 0.2/0.5, 0.5/0.5 | 15/15-30/30VA | 200VA | Aplicații de contorizare dublă |
| JDZ-6Q | 6kV | 100V | 0.2, 0.5, 1, 3 | 30-200VA | 400VA | Măsurarea tensiunii fază la fază |
| JDZ-6Q (Dual) | 6kV | 100V + 100V | 0.2/0.2, 0.2/0.5, 0.5/0.5 | 15/15-30/30VA | 400VA | Aplicații de contorizare dublă |
| JDZ-10Q | 10kV | 100V | 0.2, 0.5, 1, 3 | 30-300VA | 500VA | Măsurarea tensiunii fază la fază |
| JDZ-10Q (Dual) | 10kV | 100V + 100V | 0.2/0.2, 0.2/0.5, 0.5/0.5 | 15/20-50/50VA | 500VA | Aplicații de contorizare dublă |
| Seria JDZJ (Măsurarea și protecția tensiunii monofazate fază-pământ) | ||||||
| Model | Tensiune primară | Tensiune secundară | Clase de acuratețe | Capacitatea de încărcare | Ieșire maximă | Aplicație |
| JDZJ-3Q | 3kV/√3 (1,73kV) | 100V/√3 (57,7V) + 100V/3 (33,3V) | 0.5, 1, 3, 6P | 30-80VA + 50VA | 200VA | Măsurare + protecție fază-sol |
| JDZJ-6Q | 6kV/√3 (3.46kV) | 100V/√3 (57,7V) + 100V/3 (33,3V) | 0.2, 0.5, 1, 3, 6P | 20-200VA + 50VA | 400VA | Măsurare + protecție fază-sol |
| JDZJ-10Q | 10kV/√3 (5,77kV) | 100V/√3 (57,7V) + 100V/3 (33,3V) | 0.2, 0.5, 1, 6P | 50-200VA + 100VA | 400VA | Măsurare + protecție fază-sol |
| JDZJ-10Q (triplu) | 10kV/√3 (5,77kV) | 100V/√3 + 100V/√3 + 100V/3 | 0.2/0.2, 0.5/0.5, 6P | 15/15-25/25VA + 100VA | 200/200VA | Măsurare dublă + protecție |

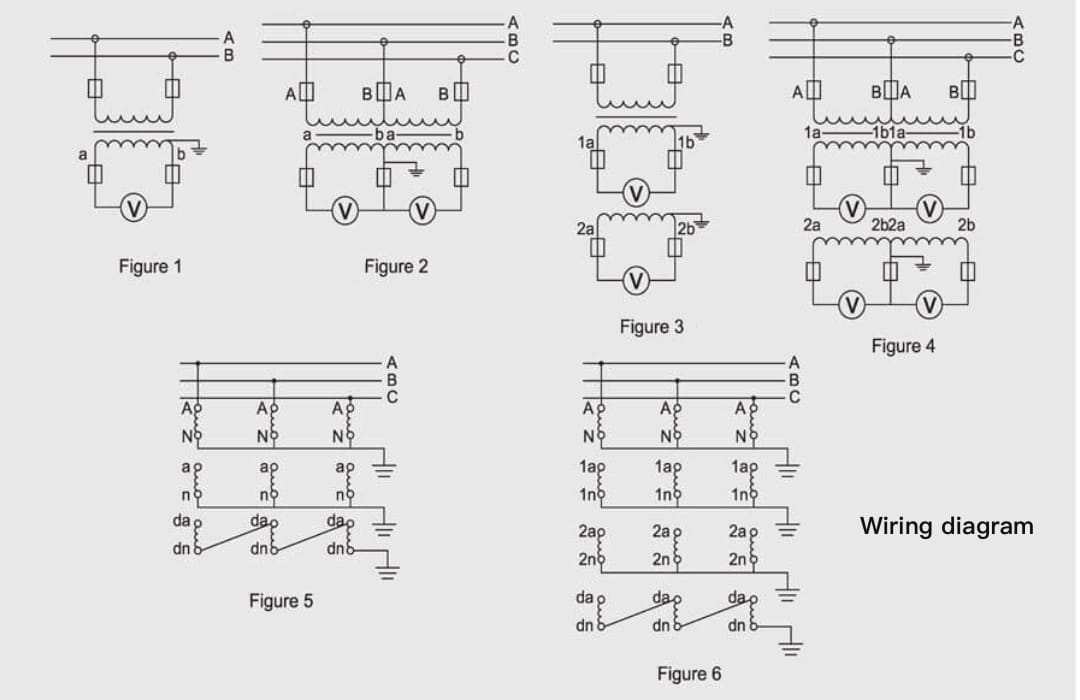

| Înfășurare secundară triplă | Descriere | Beneficii |
|---|---|---|
| Prima înfășurare de contorizare | 100V/√3 (clasa 0,2 sau 0,5) | Contorizare de înaltă precizie a veniturilor |
| A doua înfășurare de contorizare | 100V/√3 (clasa 0,2 sau 0,5) | Contorizare de rezervă sau monitorizare separată |
| Înfășurare de protecție | 100V/3 (clasa 6P) | Protecție dedicată a releului |
| Funcționare independentă | Trei înfășurări funcționează independent | Fără interferențe între funcții |
| Flexibilitate maximă | Suportă contorizare dublă + protecție | Ideal pentru aplicații critice care necesită redundanță |
| Cost-eficiente | Un singur transformator pentru trei funcții | Reduce costurile de echipament și instalare |
| JDZ-3Q (3kV) | |||
| Clasa de acuratețe | Capacitatea de încărcare (VA) | Putere maximă (VA) | Aplicație |
| 0.2 | 20 | 200 | Contorizare de înaltă precizie a veniturilor pentru sistemele de 3kV |
| 0.5 | 30 | 200 | Contorizare și monitorizare standard pentru sistemele de 3kV |
| 1 | 50 | 200 | Monitorizarea generală a tensiunii pentru sistemele de 3kV |
| 3 | 80 | 200 | Aplicații de monitorizare pentru sistemele de 3kV |
| 0,2/0,2 (Dual) | 15/15 | 200 | Măsurare dublă de înaltă precizie |
| 0,5/0,5 (Dual) | 30/30 | 200 | Măsurare standard dublă |
| JDZ-6Q (6kV) | |||
| Clasa de acuratețe | Capacitatea de încărcare (VA) | Putere maximă (VA) | Aplicație |
| 0.2 | 30 | 400 | Contorizare de înaltă precizie a veniturilor pentru sistemele de 6kV |
| 0.5 | 50 | 400 | Contorizare și monitorizare standard pentru sistemele de 6kV |
| 1 | 80 | 400 | Monitorizarea generală a tensiunii pentru sistemele de 6kV |
| 3 | 200 | 400 | Aplicații de monitorizare pentru sistemele de 6kV |
| 0,2/0,2 (Dual) | 15/15 | 400 | Măsurare dublă de înaltă precizie |
| 0,5/0,5 (Dual) | 30/30 | 400 | Măsurare standard dublă |
| JDZ-10Q (10kV) | |||
| Clasa de acuratețe | Capacitatea de încărcare (VA) | Putere maximă (VA) | Aplicație |
| 0.2 | 30 | 500 | Contorizare de înaltă precizie a veniturilor pentru sistemele de 10kV |
| 0.5 | 80 | 500 | Contorizare și monitorizare standard pentru sistemele de 10kV |
| 1 | 150 | 500 | Monitorizarea generală a tensiunii pentru sistemele de 10kV |
| 3 | 300 | 500 | Aplicații de monitorizare pentru sistemele de 10kV |
| 0,2/0,2 (Dual) | 15/20 | 500 | Măsurare dublă de înaltă precizie |
| 0,5/0,5 (Dual) | 50/50 | 500 | Măsurare standard dublă |
| JDZ-3Q (3kV) Nivel de izolare | |||
| Nivelul de izolare | Rezistență la impulsul fulgerului | Putere Frecvență Rezistență | Mediul de aplicare |
| 3.6kV | Nivelul de tensiune nominală | Frecvența puterii de scurtă durată | Sisteme standard de 3kV |
| 25kV | Impulsul fulgerului | Rezistență de durată medie | Cerințe privind protecția împotriva trăsnetului |
| 40kV | Impuls fulgerător complet | Rezistență completă la izolare | Protecție maximă a izolației |
| JDZ-6Q (6kV) Nivel de izolare | |||
| Nivelul de izolare | Rezistență la impulsul fulgerului | Putere Frecvență Rezistență | Mediul de aplicare |
| 7.2kV | Nivelul de tensiune nominală | Frecvența puterii de scurtă durată | Sisteme standard de 6kV |
| 32kV | Impulsul fulgerului | Rezistență de durată medie | Cerințe privind protecția împotriva trăsnetului |
| 60kV | Impuls fulgerător complet | Rezistență completă la izolare | Protecție maximă a izolației |
| JDZ-10Q (10kV) Nivel de izolare | |||
| Nivelul de izolare | Rezistență la impulsul fulgerului | Putere Frecvență Rezistență | Mediul de aplicare |
| 12kV | Nivelul de tensiune nominală | Frecvența puterii de scurtă durată | Sisteme standard de 10kV |
| 42kV | Impulsul fulgerului | Rezistență de durată medie | Cerințe privind protecția împotriva trăsnetului |
| 75kV | Impuls fulgerător complet | Rezistență completă la izolare | Protecție maximă a izolației |
| Scenariu de aplicare | Model recomandat | Avantaj cheie | Instalare tipică |
|---|---|---|---|
| Comutatoare de interior 3kV | JDZ-3Q | Design compact din rășină epoxidică pentru aplicații de 3kV | Comutatoare de interior 3kV, substații mici |
| Comutatoare de interior 6kV | JDZ-6Q | Fără întreținere cu ieșire de 400VA pentru aplicații de 6kV | Comutatoare de interior 6kV, instalații industriale |
| Comutatoare de interior 10kV | JDZ-10Q | Capacitate ridicată cu ieșire de 500VA pentru aplicații de 10kV | Comutatoare de interior de 10 kV, substații de distribuție |
| 3kV/6kV/10kV cu protecție | JDZJ-3Q/6Q/10Q | Secundar dublu pentru măsurare + protecție | Sisteme care necesită protecție prin releu |
| 10kV Aplicații critice | JDZJ-10Q (triplu) | Triplu secundar pentru contorizare dublă + protecție | Sisteme critice care necesită redundanță |
| Substații interioare | Seria JDZ/JDZJ | Turnarea rășinii epoxidice elimină problemele legate de scurgerile de ulei | Substații de distribuție interioare |
| Clădiri comerciale | JDZ-6Q/10Q | Compact, sigur, fără întreținere pentru uz comercial | Centre comerciale, clădiri de birouri |
| Instalații industriale | JDZJ-6Q/10Q | Secundar dublu pentru măsurare și protecție | Unități de producție, parcuri industriale |
