Ваши прерыватели все еще держат идеальный вакуум?

При распределении электроэнергии на промышленных предприятиях вакуумный выключатель - это компонент, который команды технического обслуживания чаще всего считают исправным и реже всего проверяют прямыми измерениями. Вакуумный выключатель, который плавно замыкается и размыкается, показывает приемлемые испытание контактного сопротивления¹, и не имеет видимых повреждений, все еще может содержать вакуумный прерыватель, внутреннее давление которого бесшумно повысилось по сравнению с расчетным значением $10^{-3}$ Па до $10^{-1}$ Па или выше - состояние, невидимое при любой стандартной проверке технического обслуживания, кроме специального теста на целостность вакуума.

Вакуумные прерыватели VCB на промышленных предприятиях теряют свою вакуумную целостность в результате постепенного выделения газов из внутренних материалов, микроутечек в металлокерамических уплотнениях и усталости сильфона - все это накапливается в течение многих лет термоциклирования и механической эксплуатации без каких-либо внешних симптомов, пока прерыватель катастрофически не перестает гасить дугу во время аварии. Для инженеров по надежности, менеджеров по электрооборудованию и подрядчиков по техническому обслуживанию, ответственных за стареющие внутренние парки VCB в перерабатывающей промышленности, на цементных заводах, металлургических комбинатах и производственных предприятиях, вопрос, вынесенный в заголовок этой статьи, требует точного, основанного на измерениях ответа, а не предположений. В этой статье представлена техническая база, методология диагностики и протокол поиска неисправностей, которые превращают целостность вакуума из неизвестного риска в управляемый, количественный и контролируемый параметр технического обслуживания.

Оглавление

• Что означает “идеальный вакуум” в прерывателе и почему он ухудшается на промышленных предприятиях?
• Как деградация вакуума снижает надежность дугогасящих устройств в закрытых ВВК?
• Как проверить и устранить неисправность вакуума на промышленных предприятиях?
• Какие методы технического обслуживания и повышения надежности позволяют поддерживать вакуумные прерыватели в рабочем состоянии на протяжении всего жизненного цикла установки?

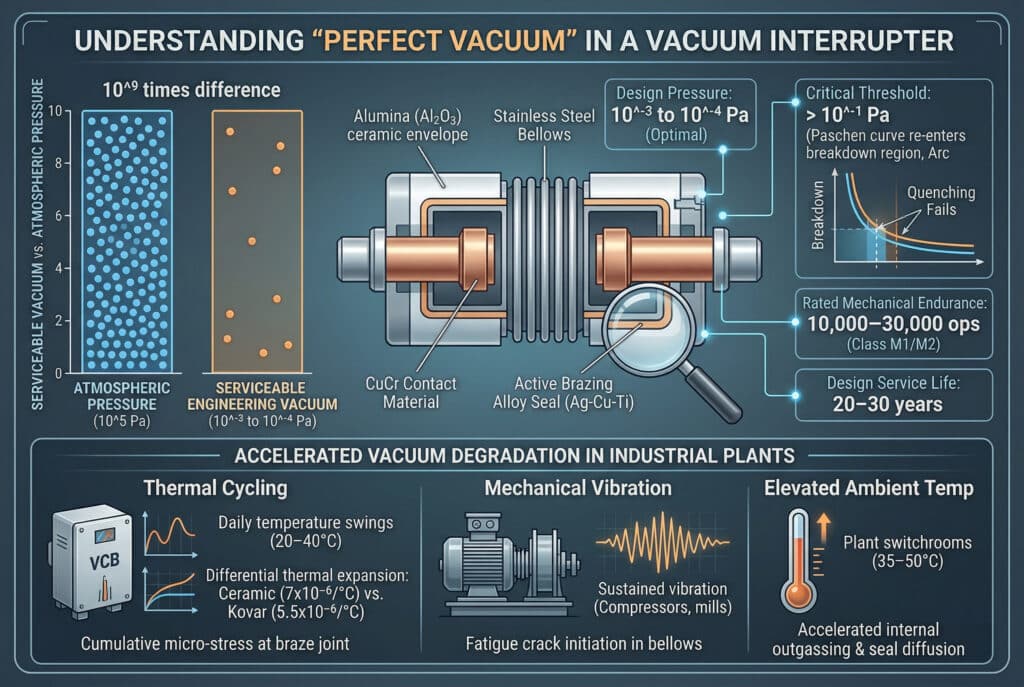

Что означает “идеальный вакуум” в прерывателе и почему он ухудшается на промышленных предприятиях?

Термин “идеальный вакуум” в контексте вакуумного прерывателя - это практическая инженерная спецификация, а не теоретический абсолют. Исправный вакуумный прерыватель поддерживает внутреннее давление газа на уровне $10^{-3}$ на $10^{-4}$ Па - примерно одна десятимиллиардная часть атмосферного давления. При таком уровне давления средний свободный пробег любой молекулы остаточного газа на порядки больше, чем контактный зазор, а значит, газ не может поддерживать дуговой разряд. Вакуумный зазор является практически идеальной диэлектрической средой.

Этот уровень давления устанавливается в процессе производства благодаря тщательному процессу удаления воздуха и запекания, а затем запечатывается навсегда. У прерывателя нет насоса, манометра и внешнего подключения к вакуумной системе - после герметизации внутреннее давление полностью определяется целостностью оболочки и выделением газов из внутренних материалов с течением времени.

Ключевые технические параметры, определяющие целостность вакуумного прерывателя:

• Расчетное внутреннее давление: $10^{-3}$ на $10^{-4}$ Па (исправное состояние)
• Критический порог давления: Выше $10^{-1}$ Па, кривая Пашена вновь входит в область пробоя - дугогашение не происходит
• Диапазон давления при отказе: $10^{-1}$ на $10^{0}$ Па - диэлектрическая проницаемость падает ниже номинальной способности ТРВ
• Материал керамического конверта: глинозем (Al₂O₃)² - обеспечивает механическую прочность и герметичность
• Тип уплотнения металл-керамика: Активный паяльный сплав (обычно Ag-Cu-Ti) - основная точка долгосрочного риска утечки
• Материал сильфона: Нержавеющая сталь (аустенитная марка) - подвержена усталостному растрескиванию при высоких эксплуатационных нагрузках
• Контактный материал: CuCr25 или CuCr50 - выделяет металлический пар во время горения дуги, способствуя увеличению внутреннего давления в течение всего срока службы
• Номинальная механическая прочность: 10 000-30 000 операций на IEC 62271-100³ Класс M1/M2
• Расчетный срок службы: 20-30 лет при нормальной промышленной эксплуатации

В условиях промышленного предприятия деградация вакуума ускоряется тремя механизмами, которые отсутствуют или ослаблены в лабораторных условиях:

• Термоциклирование: Промышленные установки с переменной нагрузкой подвергают VCB ежедневным колебаниям температуры на 20-40°C. Каждый термический цикл создает нагрузку на границу раздела керамика-металл за счет дифференциального теплового расширения - глинозем расширяется примерно на $7 \times 10^{-6}$/°C, в то время как металлический уплотнитель Kovar расширяется при $5,5 \times 10^{-6}$/°C, создавая кумулятивные микронапряжения в паяном соединении в течение тысяч циклов.
• Механическая вибрация: Компрессоры, мельницы, дробилки и тяжелое промышленное оборудование передают вибрацию через конструкцию установки на распределительное устройство. Устойчивая вибрация на частотах, близких к резонансной частоте сильфона (обычно 80-200 Гц для сильфонов из нержавеющей стали), ускоряет зарождение усталостных трещин.
• Повышенная температура окружающей среды: Коммутационные помещения промышленных предприятий часто работают при температуре окружающей среды 35-50°C, что значительно выше контрольной температуры 20°C, используемой при испытаниях на прочность по стандарту IEC. Повышенная температура ускоряет выделение газов из внутренних органических остатков и увеличивает скорость диффузии материала уплотнения.

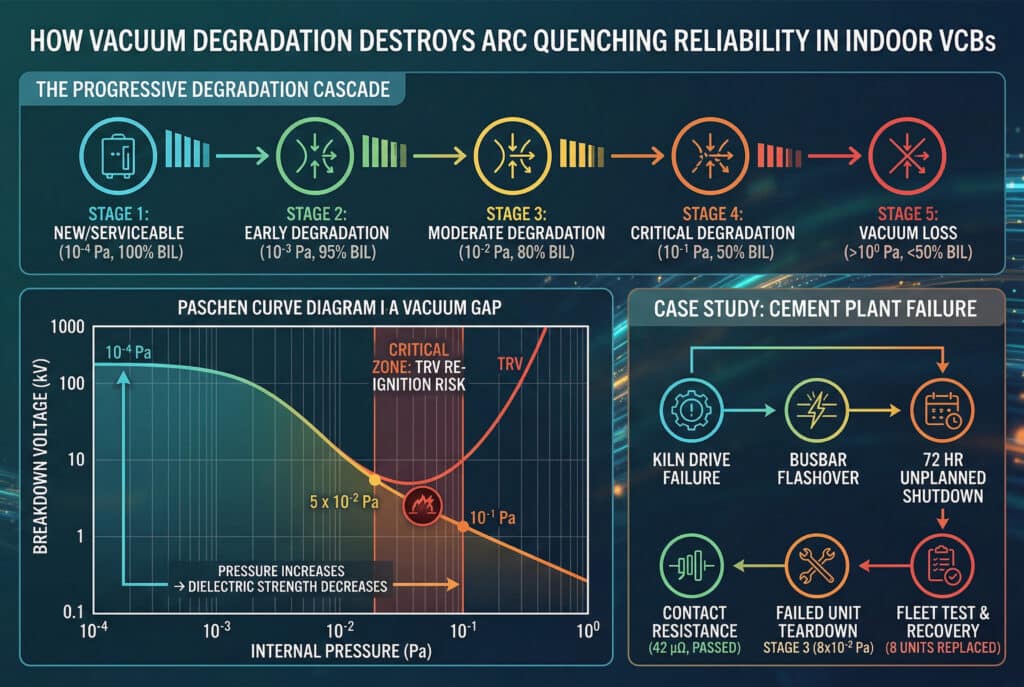

Как деградация вакуума снижает надежность дугогасящих устройств в закрытых ВВК?

Деградация вакуума не приводит к внезапному, обнаруживаемому отказу - она приводит к постепенной, невидимой эрозии дугогасящей способности прерывателя, которая остается незамеченной до тех пор, пока прерыватель не столкнется с током повреждения, который он больше не может прерывать. Понимание физики этого каскада деградации очень важно для инженеров по надежности, создающих бизнес-обоснование для проактивных программ тестирования целостности вакуума.

Стадии вакуумной деградации в сравнении с производительностью дуговой закалки

Стадия деградации	Внутреннее давление	Диэлектрическая стойкость	Состояние дуговой закалки	Рекомендуемое действие
Этап 1: Новый/пригодный к эксплуатации	$10^{-4}$ на $10^{-3}$ Pa	100% номинального BIL	Полное представление	Текущий мониторинг
Стадия 2: Ранняя деградация	$10^{-3}$ на $10^{-2}$ Pa	95-100% номинальный BIL	Полностью пригоден для обслуживания	Увеличьте частоту испытаний
Стадия 3: Умеренная деградация	$10^{-2}$ на $10^{-1}$ Pa	80-95% от номинального BIL	Снижение маржи ТРВ	Замена по графику
Стадия 4: Критическая деградация	$10^{-1}$ на $10^{0}$ Pa	50-80% от номинального BIL	Риск повторного воспламенения	Немедленное удаление
Этап 5: Потеря вакуума	> $10^{0}$ Pa	< 50% номинального BIL	Отказ при закалке дуги	Срочная замена

Физика каскада отказов соответствует Кривая Пашена⁴ - взаимосвязь между давлением газа, расстоянием между электродами и напряжением пробоя. При расчетных уровнях вакуума ($10^{-4}$ Па), кривая Пашена располагает контактный зазор прерывателя далеко слева от минимума пробоя, в области, где напряжение пробоя увеличивается по мере уменьшения давления. При повышении внутреннего давления в результате деградации рабочая точка перемещается вправо по кривой Пашена к минимуму пробоя - произведению давления и зазора, при котором диэлектрическая прочность зазора минимальна.

Для внутреннего ВКБ 12 кВ с контактным зазором 10 мм критическое давление, при котором минимум Пашена пересекает геометрию зазора, составляет примерно $5 \times 10^{-2}$ Па - вполне в пределах диапазона деградации Стадии 3. В этот момент переходное напряжение восстановления (TRV)⁵ возникающий через разомкнутые контакты после обнуления тока, может превысить диэлектрическую прочность зазора, что приведет к повторному зажиганию дуги и отказу от прерывания.

Случай из нашей практики поддержки надежности: Инженер по надежности на заводе по производству цемента в Восточной Европе, управляющий 22 внутренними прерывателями, установленными в двух распределительных щитах 11 кВ, обслуживающих приводы печей, двигатели сырьевых мельниц и питатели цементных мельниц, обратился к нам после того, как прерыватель на питателе привода печи не смог отключить замыкание фазы на землю, что привело к вспышке на шинах, вызвавшей незапланированную остановку завода на 72 часа. Разборка вышедшего из строя прерывателя после инцидента выявила внутреннее давление примерно $8 \times 10^{-2}$ Па - третья стадия деградации. За шесть месяцев до этого выключатель прошел последний тест на контактное сопротивление с показателем 42 мкОм - в пределах 50 мкОм. За 18-летнюю историю технического обслуживания станции вакуумная целостность никогда не проверялась. Общезаводской тест на целостность вакуума, проведенный на всех 22 блоках, выявил еще 7 прерывателей, находящихся на 3-й или 4-й стадии деградации. Выборочная замена этих 8 устройств - общей стоимостью в несколько раз меньше, чем ремонт шинной сборки - восстановила полную надежность парка и установила 3-летний цикл проверки вакуумной целостности, который с тех пор поддерживается без происшествий.

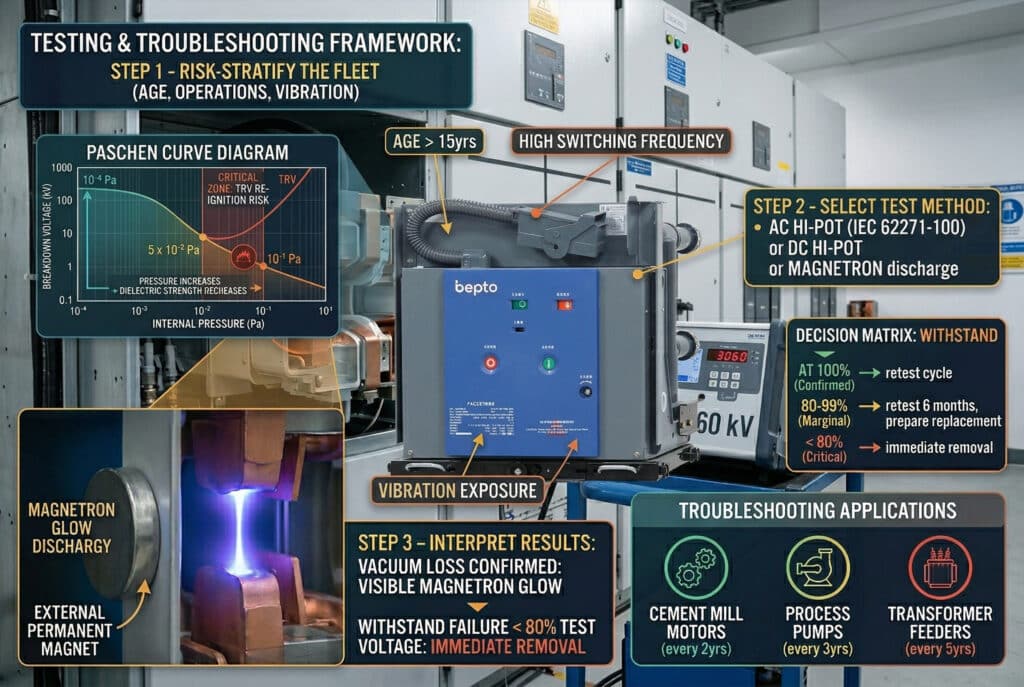

Как проверить и устранить неисправность вакуума на промышленных предприятиях?

Проверка целостности вакуума в условиях промышленного предприятия требует структурированного диагностического протокола, учитывающего размер парка, доступные окна отключения и необходимость приоритетного выделения ресурсов на проверку агрегатов, подверженных наибольшему риску. Приведенная ниже пошаговая схема соответствует стандарту IEC 62271-100 и проверена на практике на промышленных предприятиях.

Шаг 1: Оценка рисков перед тестированием

Определите приоритетность испытаний на целостность вакуума на основе факторов риска, которые коррелируют с ускоренной деградацией:

• Возраст > 15 лет: Скорость газовыделения уплотнений значительно возрастает после 15 лет термоциклирования.
• История прерываний неисправностей: Любое устройство, которое устранило неисправность при > 50% номинального тока короткого замыкания - извлеките журналы событий реле защиты.
• Высокая частота переключения: VCB для моторных фидеров с > 5 000 зарегистрированных операций.
• Вибрационное воздействие: VCB в распределительных помещениях, расположенных рядом с компрессорами, мельницами или дробилками.
• История повышенной температуры окружающей среды: Коммутационные помещения с документально подтвержденной температурой > 40°C.

Шаг 2: Выберите правильный метод испытания вакуумной целостности

Для использования в полевых условиях доступны три метода испытаний, каждый из которых имеет особую применимость:

• Тест Hi-Pot (выдерживание частоты мощности): Подайте переменное напряжение на разомкнутые контакты в соответствии с IEC 62271-100 при 80% от номинального выдерживаемого напряжения частоты питания. Отказ выдерживания указывает на превышение вакуумного давления выше безопасного порога. Это наиболее широко используемый полевой метод - для него требуется портативная испытательная установка переменного тока с выходной мощностью 30-60 кВ.
• DC Hi-Pot Test: Приложите постоянное напряжение к разомкнутым контактам; выдерживаемое постоянное напряжение составляет приблизительно 1,4× среднеквадратичного эквивалента переменного напряжения. Предпочтителен в тех случаях, когда испытательные комплекты переменного тока недоступны; несколько менее чувствителен к частичной деградации вакуума, чем при испытании переменным током.
• Магнетронный (рентгеновский) метод: Неэлектрический метод, использующий постоянный магнит для возбуждения магнетронного разряда, видимого как тлеющий разряд внутри оболочки прерывателя под ультрафиолетовым светом. Определяет потерю вакуума без приложения высокого напряжения - полезен для первоначального скрининга перед Hi-Pot тестированием, но менее точен в количественном отношении.

Шаг 3: Интерпретация результатов тестирования и принятие решений о замене

• Выдерживает испытательное напряжение 100%: Целостность вакуума подтверждена - запланируйте следующий тест в рамках цикла технического обслуживания.
• Выдерживают испытательное напряжение 80-99%: Незначительный - повторный тест в течение 6 месяцев; подготовьте замену прерывателя.
• Выдерживают отказ ниже 80% испытательного напряжения: Немедленный вывод из эксплуатации - вакуумное давление в критическом или аварийном диапазоне.
• Видимый тлеющий разряд (магнетронный метод): Потеря вакуума подтверждена - выведите из эксплуатации независимо от результатов Hi-Pot.

Устранение неисправностей в сценариях применения на промышленных предприятиях

• Питатели двигателей для обрабатывающей промышленности (насосы, вентиляторы, компрессоры): Проверяйте каждые 3 года; высокая частота переключений ускоряет усталость сильфона.
• Приводные питатели для печей и мельниц (цемент, горнодобывающая промышленность): Проверяйте каждые 2 года; вибрация и высокие токи повреждения создают повышенный риск деградации.
• Трансформаторные фидеры VCBs: Проверяйте каждые 5 лет; более низкая частота переключения, но высокий ток повреждения при сбоях в процессе.
• Соединители шин VCB: Проверяется каждые 5 лет; малое количество операций, но критически важная роль в обеспечении надежности - потеря вакуума в шинном соединителе при повреждении шин является событием общезаводского масштаба.
• Выключатели аварийных генераторов: Проверяйте каждые 3 года, независимо от количества операций - длительные периоды простоя ускоряют выделение газов из уплотнений без эффекта самоочищения от регулярной дуги.

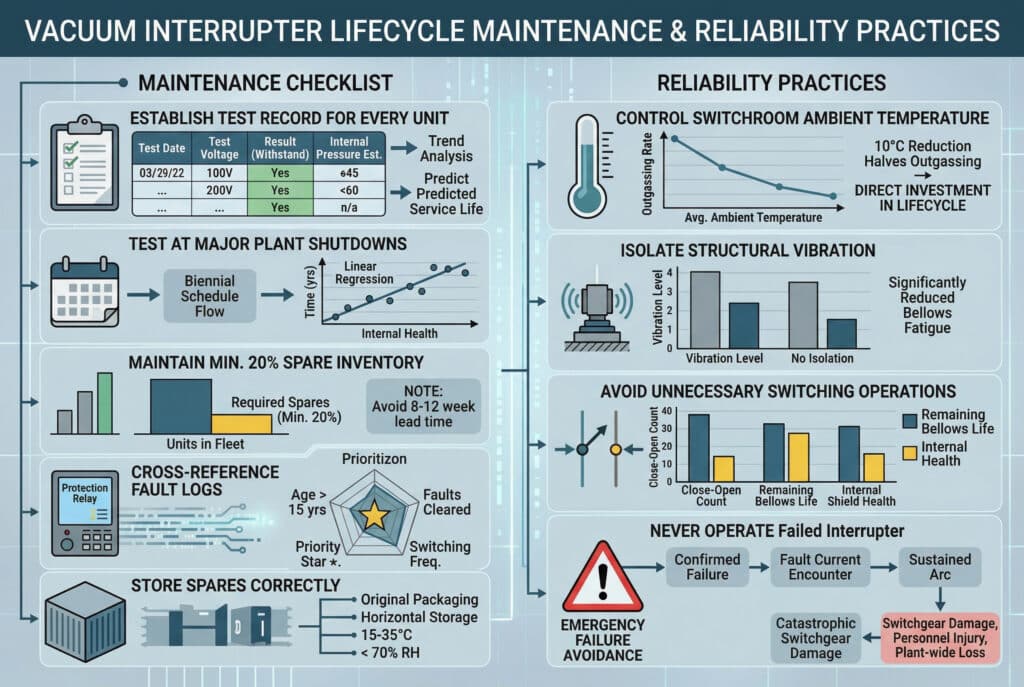

Какие методы технического обслуживания и повышения надежности позволяют поддерживать вакуумные прерыватели в рабочем состоянии на протяжении всего жизненного цикла установки?

Контрольный список технического обслуживания вакуумного прерывателя в течение всего срока службы

1. Заведите журнал проверки целостности вакуума для каждого устройства в парке - Зафиксируйте дату испытания, испытательное напряжение, результат и оценку внутреннего давления (на основе корреляции выдерживаемого напряжения); анализ тенденций за несколько интервалов испытаний является единственным надежным прогнозом оставшегося срока службы.
2. Проводить испытания на целостность вакуума при каждом крупном отключении установки для технического обслуживания - координировать свои действия с эксплуатацией, чтобы включить окна отключения VCB в годовой или двухгодичный график оборота станции; не откладывать тестирование, потому что выключатель “кажется в порядке”.
3. Поддерживайте запас запасных прерывателей в количестве не менее 20% - промышленные предприятия с 20+ внутренними VCB должны иметь не менее 4 запасных прерывателей каждого класса напряжения; отказы при испытании на вакуумную целостность требуют немедленной замены, а не закупки со сроком 8-12 недель.
4. Перекрестное сопоставление результатов испытаний на целостность вакуума с журналами неисправностей реле защиты - Прибор, в котором с момента последнего вакуумного испытания было обнаружено несколько неисправностей, является более приоритетным для повторного испытания, независимо от прошедшего времени.
5. Правильно храните запасные прерыватели - Вакуумные прерыватели при хранении должны находиться в оригинальной упаковке, храниться в горизонтальном положении, быть защищены от механических ударов и поддерживаться при температуре 15-35°C и относительной влажности ниже 70%; неправильное хранение может привести к разрушению уплотнения перед установкой.

Приемы повышения надежности, продлевающие срок службы вакуумного прерывателя

• Контролируйте температуру окружающей среды в распределительном шкафу: Снижение средней температуры окружающей среды на 10°C примерно вдвое уменьшает скорость газовыделения внутренних органических остатков - установка кондиционера в горячих промышленных распределительных устройствах является прямым вложением в срок службы прерывателя.
• Изолируйте распределительное устройство от вибрации конструкции: Установите антивибрационные крепления между рамой распределительного устройства и конструкцией здания на заводах с тяжелым вращающимся оборудованием; даже скромная виброизоляция значительно снижает накопление усталости сильфона в течение 20-летнего жизненного цикла оборудования.
• Избегайте ненужных переключений: Каждая операция закрытия-открытия расходует часть усталостного ресурса сильфона и осаждает небольшое количество металлических паров, генерируемых дугой, на внутреннем экране. На промышленных предприятиях, где батареи конденсаторов или фидеры трансформаторов переключаются скорее для удобства работы, чем по необходимости, снижение частоты переключений напрямую продлевает срок службы прерывателя.
• Никогда не используйте VCB, который, как известно, не прошел проверку на вакуумную целостность, в качестве “временной меры”: Прерыватель с подтвержденной деградацией вакуума, столкнувшийся с током повреждения, не сможет прервать работу, и возникшая в результате этого устойчивая дуга может привести к катастрофическому повреждению распределительного устройства, травмам персонала и потере электроэнергии на всей станции. Не существует безопасной временной работы прерывателя с вакуумной деградацией при воздействии тока повреждения.

Заключение

Вопрос, вынесенный в заголовок этой статьи, - держат ли ваши прерыватели идеальный вакуум? - имеет только один приемлемый ответ на промышленном предприятии, отвечающем за надежность: "да", основанный на измерениях и подтвержденный калиброванным тестом Hi-Pot, проведенным в течение последнего цикла технического обслуживания. Измерения сопротивления контактов, визуальные осмотры и история эксплуатации не могут дать ответ на этот вопрос. Только прямое испытание на целостность вакуума может дать ответ. На промышленных предприятиях, расположенных в закрытых помещениях, целостность вакуума - это единственный параметр технического обслуживания, который чаще всего неизвестен, чаще всего является первопричиной катастрофического отказа, и который проще всего устранить с помощью структурированной, согласованной с МЭК программы испытаний, применяемой последовательно в течение всего жизненного цикла оборудования. Протестируйте вакуум, проследите за результатами, произведите профилактическую замену, и прерыватели будут работать в течение всего срока службы, на который рассчитана вакуумная технология.

Часто задаваемые вопросы о целостности вакуумных прерывателей на промышленных предприятиях внутри помещений
