Распространенные ошибки при модернизации панельных питателей

Введение

Модернизация панельных фидеров в системах распределения электроэнергии среднего напряжения занимает уникально опасное место в жизненном цикле инженерного проекта - она объединяет в себе временные требования к непрерывности работы, физические ограничения существующей инфраструктуры распределительных устройств и техническую сложность соответствия стандартам МЭК в рамках одного проекта, где ошибки проектирования легко совершить и дорого исправить. В отличие от новых установок, где каждый параметр задается из первых принципов, модернизация фидерных устройств наследует наследие первоначальных проектных решений, накопленную историю эксплуатации и инфраструктурные ограничения, которые должны быть учтены в спецификации модернизации без ущерба для координации защиты, способности выдерживать повреждения или архитектуры безопасности панели. Наиболее вредные ошибки проектирования при модернизации панельных фидеров - это не случайные ошибки, вызванные неопытностью, а систематические ошибки, вызванные неполным определением объема работ: модернизация внутренних LBS без повторной проверки уровня повреждения шин, замена реле защиты без повторной координации всей схемы защиты, а также спецификация заменяемых устройств на основе оригинальных номиналов заводской таблички без оценки того, остаются ли эти номиналы адекватными для сети распределения электроэнергии после модернизации. В этом руководстве, предназначенном для инженеров по распределению электроэнергии, руководителей проектов модернизации щитов и групп по соблюдению стандартов МЭК, ответственных за проекты модернизации распределительных устройств среднего напряжения, определена каждая категория ошибок с конкретным механизмом отказа, представлена система инженерной оценки, позволяющая предотвратить каждую ошибку, и приведен контрольный список проверки, подтверждающий соответствие требованиям модернизации до возвращения щита в эксплуатацию.

Оглавление

• Почему модернизация панельно-фидерных блоков более ошибочна, чем установка новых в распределении электроэнергии среднего напряжения?
• Каковы наиболее серьезные ошибки при разработке спецификаций на модернизацию внутренних LBS и реле защиты?
• Какие ошибки при монтаже и вводе в эксплуатацию наиболее вредны при модернизации панельно-фидерных устройств?
• Как составить проект модернизации панельных фидеров, чтобы избежать ошибок при проектировании и монтаже?

Почему модернизация панельно-фидерных блоков более ошибочна, чем установка новых в распределении электроэнергии среднего напряжения?

Количество ошибок в проектах модернизации панельных фидерных блоков неизменно превышает аналогичные показатели для новых установок - не потому, что инженеры по модернизации менее компетентны, а потому, что в условиях проекта модернизации систематически создаются условия, повышающие вероятность ошибок и затрудняющие их обнаружение до того, как они приведут к эксплуатационным последствиям.

Четыре причины структурных ошибок при модернизации панельных питателей

Ошибка драйвера 1 - неполная документация по строительству:
Распределительные устройства среднего напряжения, установленные 10-20 лет назад, часто имеют документацию по фактическому состоянию, которая не отражает изменения, внесенные на месте эксплуатации во время ввода в эксплуатацию, последующего технического обслуживания или более ранних частичных модернизаций. Спецификация на модернизацию, основанная на оригинальных проектных чертежах, а не на проверенных условиях строительства, будет содержать габаритные, электрические и координация защиты¹ ошибки, которые становятся очевидными только во время монтажа - в момент максимального напряжения графика и минимальных возможностей для перепроектирования.

Ошибка драйвера 2 - изменились условия сети после первоначальной установки:
Распределительная сеть, для обслуживания которой изначально предназначался панельный фидер, почти наверняка изменилась: мощность источника увеличилась (повысилась уровни неисправностей²), выросли нагрузки на нижележащие линии (увеличилась нагрузка на фидеры) и изменилась топология сети (изменились требования к координации защиты). При модернизации, которая заменяет аналогичное оборудование на основе первоначальных номиналов без переоценки текущих условий сети, устанавливается оборудование, которое правильно рассчитано на сеть, которая больше не существует.

Драйвер ошибки 3 - Смешанные поколения оборудования в одной панели:
Модернизация фидерных устройств часто заменяет отдельные устройства в панели, в которой остаются другие оригинальные устройства, создавая панель смешанного поколения, где новые внутренние устройства LBS, соответствующие стандарту IEC 62271-103, используют общие шины с оригинальными устройствами, которые, возможно, прошли типовые испытания по более ранним стандартам. Взаимодействие между оборудованием смешанного поколения - в частности, устойчивость к повреждениям шин и координация защиты - требует четкой проверки, которая не учитывается в спецификациях на аналогичную замену.

Драйвер ошибки 4 - Сжатые окна обновления:
Панели распределения электроэнергии, обслуживающие нагрузки под напряжением, должны быть модернизированы во время планового отключения, которое обычно составляет 8-48 часов, что является недостаточным временем для всесторонней проверки на месте в случае обнаружения ошибок проектирования во время установки. Нехватка времени создает систематический перекос в сторону принятия незначительных решений вместо остановки работ для устранения несоответствий проекта - перекос, который превращает незначительные ошибки проектирования в эксплуатационные риски, сохраняющиеся в течение всего срока службы модернизированного оборудования.

Пробел в соблюдении стандартов IEC в проектах модернизации

IEC 62271-103³ и IEC 62271-200 требуют, чтобы модернизированные панели распределительных устройств соответствовали текущему изданию применимых стандартов, а не тому, которое было актуально на момент первоначальной установки. Это требование создает пробел в проектах модернизации, в которых заменяемое оборудование должно соответствовать оригинальным номинальным характеристикам: оригинальная панель могла быть испытана на соответствие стандарту IEC 60265 (предшественник IEC 62271-103), а заменяемые внутренние блоки LBS испытаны на соответствие стандарту IEC 62271-103. Эти два стандарта имеют разные требования к испытаниям на дугогасящие характеристики, классификацию механической прочности и проверку блокировки - и панель смешанного стандарта не проходила типовых испытаний в качестве сборки ни по одному из стандартов.

Практические последствия соблюдения законодательства: Модернизация фидерных блоков панели, заменяющая отдельные блоки без оценки соответствия IEC на уровне панели, может привести к созданию панели, содержащей отдельные компоненты, соответствующие требованиям, но не соответствующей требованиям в сборе - условие, которое подвергает оператора риску несоответствия нормативным требованиям и страховой ответственности, если в модернизированной панели произойдет сбой.

Каковы наиболее серьезные ошибки при разработке спецификаций на модернизацию внутренних LBS и реле защиты?

Ошибки проектирования в спецификациях на модернизацию панельных фидеров делятся на две категории: ошибки номиналов оборудования, в которых указаны неверные параметры для текущих условий сети, и ошибки согласования защиты, в которых указано правильное оборудование, но оно неверно сконфигурировано для схемы защиты после модернизации.

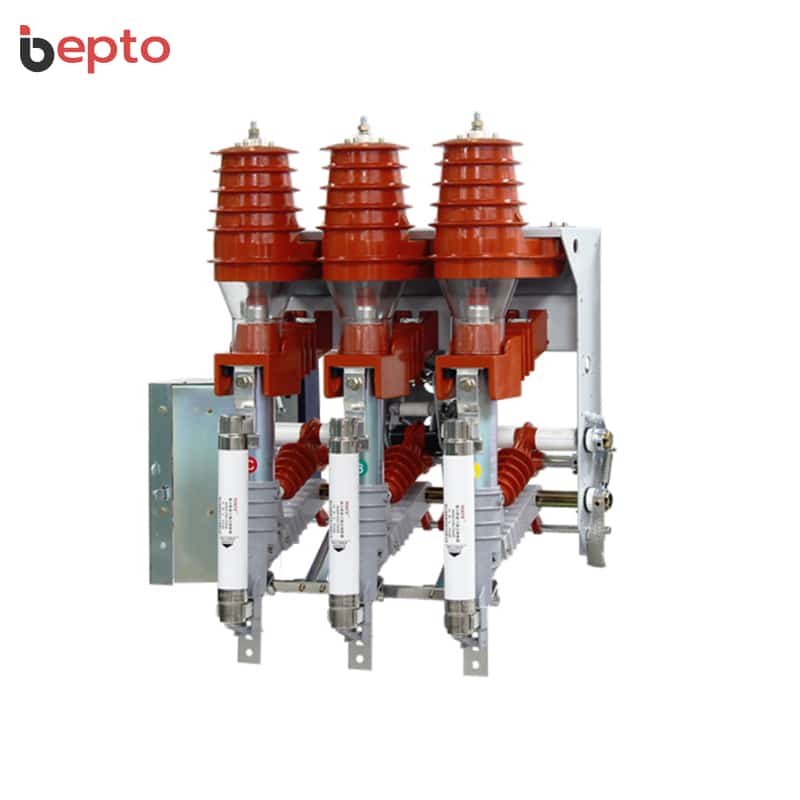

Ошибка проектирования 1: Замена внутренних блоков LBS на основе оригинальных паспортных данных без повторной проверки уровня отказов

Наиболее часто встречающаяся ошибка в спецификациях на модернизацию внутренних LBS: заменяющий LBS указывается в соответствии с номинальным током кратковременного сопротивления (Ik) оригинального устройства без проверки того, соответствует ли текущий уровень повреждения системы на шинах панели этому номиналу.

Почему эта ошибка является систематической: Первоначальные проекты панелей обычно предусматривали запас 10-20% над уровнем повреждения на момент установки. За 10-20 лет развития сети, увеличения мощности источников и реконфигурации сети уровень повреждения шин мог увеличиться до или выше первоначального номинала LBS Ik, что устраняло запас и потенциально превышало его. Аналогичная замена восстанавливает первоначальный номинал, но не первоначальный запас.

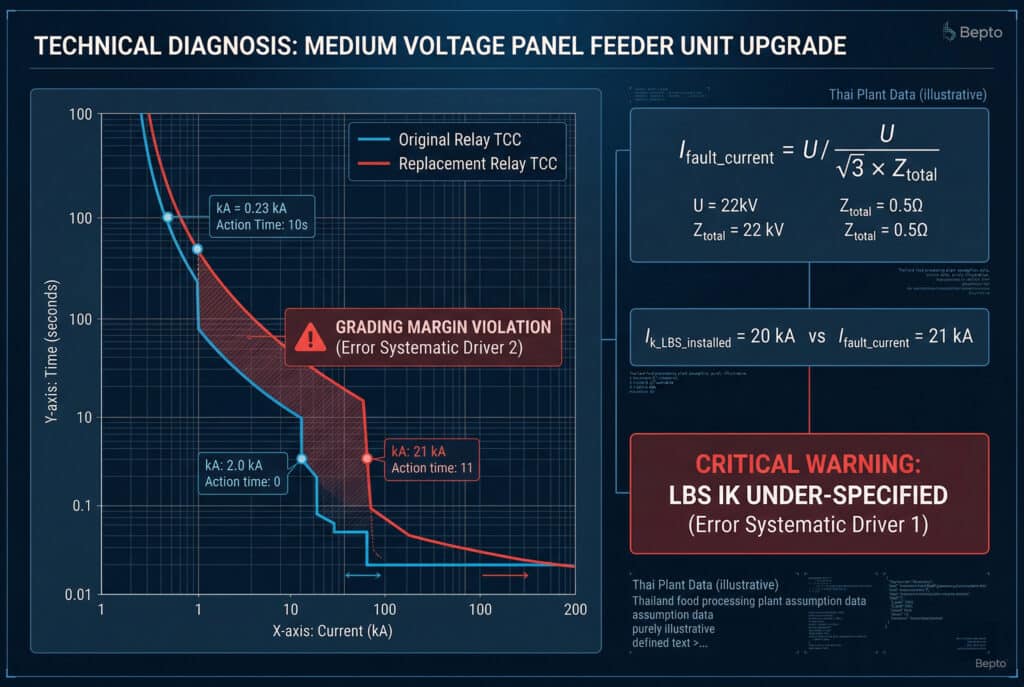

Механизм разрушения: Внутренний LBS с номиналом Ik ниже фактического уровня повреждения системы катастрофически откажет при повреждении сборных шин - контактный узел и дугогасительная камера будут разрушены током повреждения, превышающим номинал, что может привести к возникновению внутренней дуги, пробивающей корпус распределительного устройства.

Требование повторной проверки уровня неисправности:

$I_{ток_неисправности} = \frac{U_{система}}{\sqrt{3} \times (Z_{источник} + Z_{кабель})}$

В этом расчете должны использоваться текущие параметры сети, а не параметры из первоначального проектного исследования. Для проектов модернизации сети следует использовать уровень неисправностей после модернизации, включая все запланированные увеличения мощности источников.

Требуемая спецификация LBS Ik: $I_{k_LBS} \geq 1.15 \times I_{fault_current}$ - поддерживая минимальный запас 15% над проверенным уровнем токовой неисправности.

Ошибка проектирования 2: Замена реле защиты без повторной координации всей схемы защиты

Замена реле защиты при модернизации панельно-фидерного устройства изменяет время-токовые характеристики схемы защиты - даже если заменяющее реле имеет идентичные настройки по сравнению с оригинальным. Современные реле числовой защиты⁴ Реализуют кривые время-ток с большей точностью, чем электромеханические реле, которые они заменяют, а параметры формы кривой (TMS, временной диск, элементы определенного времени) могут иметь различные физические значения между поколениями реле разных производителей.

Механизм отказа координации: Запасное реле с номинально идентичными настройками, но с другой формой кривой может работать быстрее или медленнее оригинального реле при определенных уровнях тока повреждения, нарушая градацию между реле фидера и реле инкомера выше по потоку, или между реле фидера и предохранителями ниже по потоку. Нарушение градации означает, что при повреждении ниже по потоку защита выше по потоку срабатывает раньше защиты фидера, что приводит к более широкому отключению, чем требуется для места повреждения.

Минимальные требования к градации в соответствии с IEC 60255-151:

$\Delta t_{grading} \geq t_{CB_открытие} + t_{relay_overshoot} + t_{safety_margin}$

Для современных цифровых реле и вакуумных выключателей:
$\Delta t_{grading} \geq 0.06 + 0.05 + 0.10 = 0.21 \text{ s (минимум)}$

Каждая замена реле защиты требует полного координационного исследования - не является передачей настроек. Исследование координации должно проверить пределы градации на трех уровнях тока: минимальный ток повреждения (повреждение удаленного конца), максимальный ток нагрузки (для подтверждения отсутствия нагрузок) и максимальный ток повреждения (повреждение сборных шин - для проверки мгновенных настроек элементов).

Ошибка проектирования 3: игнорирование нормативов непрерывности шин при модернизации отдельных фидерных узлов

При модернизации фидерных устройств, заменяющих отдельные устройства в панели, необходимо убедиться, что интерфейс подключения шин заменяемого устройства совместим с существующей системой шин - не только по размерам, но и по номинальному току и устойчивости к повреждениям.

Конкретная ошибка: Для замены внутреннего LBS с более высоким номинальным нормальным током, чем у оригинального блока, требуется шинопровод большего сечения, но имеющийся шинопровод может быть рассчитан только на первоначальный ток. Установка LBS с более высоким номиналом на шину с заниженным номиналом создает тепловое узкое место на шинном соединении, которое приводит к перегреву при токах ниже номинала нового LBS.

Проверка тепловой мощности сборных шин:

$I_{busbar_rated} \geq I_{LBS_rated} \times \frac{1}{K_{temperature} \times K_{группировка}}$

Где $K_{температура}$ коэффициент снижения температуры окружающей среды и $K_{grouping}$ коэффициент ослабления группировки для нескольких шин в замкнутом корпусе.

Ошибка проектирования 4: указание класса механической прочности LBS для помещений без оценки частоты переключения после модернизации

Модернизация панельных фидеров часто меняет эксплуатационную роль фидера - фидер, который в первоначальной установке переключался вручную два раза в год, в обновленной конфигурации может быть автоматизирован и переключаться несколько раз в день. Замена внутреннего LBS на такой же класс механической прочности⁵ как оригинальное устройство, не оценивая частоту переключений после модернизации, устанавливает оборудование, которое исчерпает свой ресурс за месяцы, а не за годы.

Расчет срока службы для профиля переключения после модернизации:

$T_{life} = \frac{N_{rated}}{f_{switch} \times H_{annual}}$

Для M1 LBS (1 000 операций), переключаемой 4 раза в день в течение 300 рабочих дней в году:

$T_{жизнь} = \frac{1,000}{4 \times 300} = 0.83 \text{лет} \approx 10 \text{месяцев}$

Аналогичный расчет для M2 LBS (2 000 операций):

$T_{жизнь} = \frac{2,000}{4 \times 300} = 1.67 \text{лет}$

Ни M1, ни M2 не подходят для данного профиля коммутации - требуется моторизованная система LBS с увеличенным сроком службы или архитектура на основе контактора.

Случай с клиентом, который иллюстрирует эту ошибку: Инженер по распределению электроэнергии на заводе по производству продуктов питания в Таиланде обратился в компанию Bepto после того, как два внутренних блока LBS в панели 22 кВ потребовали замены контактов в течение 14 месяцев после реализации проекта модернизации фидера. В ходе модернизации была автоматизирована коммутация фидера как часть системы управления спросом - частота коммутации увеличилась с примерно 24 операций в год (первоначальное ручное переключение) до примерно 1 460 операций в год (4 автоматических переключения в день). Оригинальные блоки M1 LBS были заменены аналогично без оценки частоты переключений. При 1 460 операциях в год ресурс M1, рассчитанный на 1 000 операций, был исчерпан примерно за 8 месяцев. Компания Bepto поставила моторизованные внутренние блоки LBS с ресурсом 5 000 операций - в соответствии с профилем переключений после модернизации, с прогнозируемым сроком службы более 3 лет до первого контактного осмотра.

Ошибка проектирования 5: пропуск повторной проверки кабеля на термостойкость после модернизации LBS

Модернизация LBS внутри помещения, увеличивающая номинальный кратковременный выдерживаемый ток (Ik) фидерного блока, изменяет максимальную проходящую энергию, которую должен выдержать кабель нижележащего участка во время повреждения. Если теплостойкость кабеля изначально была выбрана в соответствии с исходным номиналом Ik LBS, модернизированный LBS может допустить попадание в кабель большей энергии повреждения, чем может выдержать изоляция кабеля.

Проверка кабеля на термостойкость:

$I_{cable_withstand} \geq I_{fault} \times \sqrt{\frac{t_{fault}}{k^2 \times S^2}}$

Где $k$ постоянная материала кабеля (115 для ПВХ изоляции, 143 для XLPE) и $S$ площадь поперечного сечения кабеля в мм². Если модернизированный LBS Ik превышает тепловую стойкость кабеля при времени срабатывания защиты, требуется замена кабеля или сокращение времени срабатывания защиты.

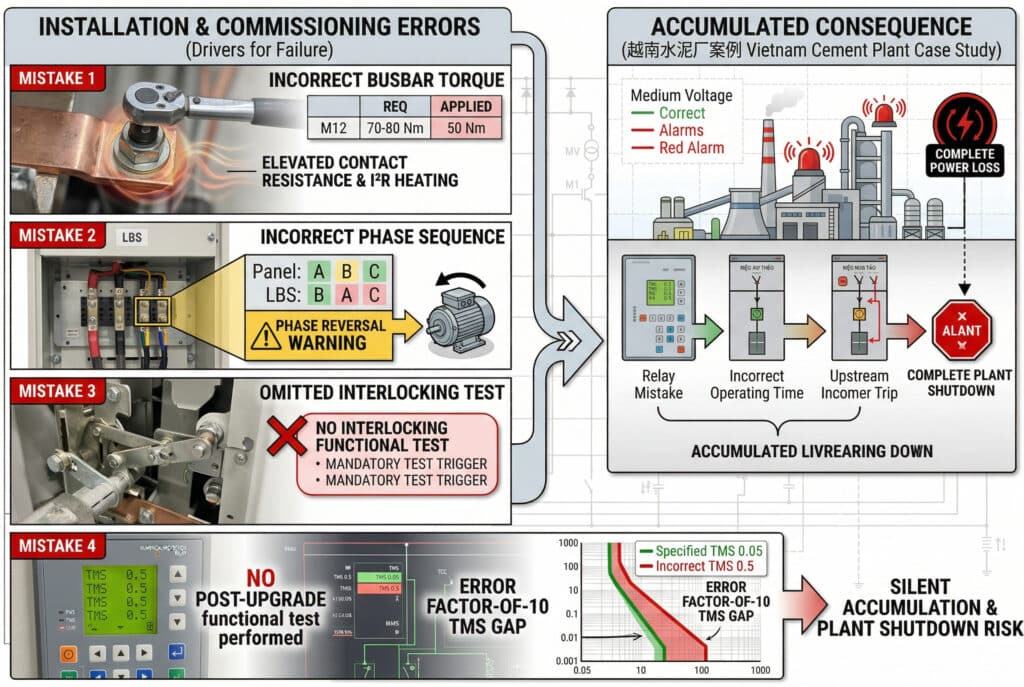

Какие ошибки при монтаже и вводе в эксплуатацию наиболее вредны при модернизации панельно-фидерных устройств?

Ошибки проектирования создают условия для возникновения отказов, а ошибки монтажа и ввода в эксплуатацию определяют, проявятся ли эти отказы сразу или будут тихо накапливаться в течение срока службы модернизированного оборудования.

Ошибка монтажа 1: Неправильный момент соединения шин

Болты соединения сборных шин в панелях распределительных устройств среднего напряжения имеют определенные значения крутящего момента, которые создают контактное давление, необходимое для обеспечения номинальной пропускной способности по току. Недостаточно затянутые соединения имеют повышенное контактное сопротивление, которое вызывает нагрев I²R при номинальном токе - тот же механизм отказа, что и недостаточное натяжение контактной пружины в заземлителях. Соединения с избыточной затяжкой деформируют контактную поверхность шин и клеммную колодку LBS, создавая концентрацию напряжений, которая приводит к усталостному растрескиванию при термоциклировании.

Требуется проверка крутящего момента:

Размер соединения	Стандартный крутящий момент (Нм)	Калибровка динамометрического ключа	Метод проверки
болт M8	20-25 Нм	±4% калиброванный	Динамометрический ключ при установке
болт M10	40-50 Нм	±4% калиброванный	Динамометрический ключ при установке
болт M12	70-80 Нм	±4% калиброванный	Динамометрический ключ при установке
болт M16	130-150 Нм	±4% калиброванный	Динамометрический ключ при установке

Проверка после установки: Измерение контактного сопротивления через каждое соединение шин с помощью калиброванного микроомметра при ≥ 100 А постоянного испытательного тока - критерий приемки ≤ 150% от указанного производителем значения сопротивления соединения.

Ошибка установки 2: Неправильное подключение последовательности фаз сменного внутреннего блока LBS

Ошибки чередования фаз при замене внутреннего блока LBS - подключение сменного блока к фазам A, B, C в другой последовательности, чем у исходного блока, - создают условия перекоса фаз на нижележащем фидере. Для фидеров электродвигателей перекос фаз вызывает обратное вращение, что может привести к повреждению приводимого в действие оборудования. Для трансформаторных фидеров реверс фаз создает рассогласование векторных групп, что приводит к возникновению циркулирующих токов при запараллеливании трансформатора с другими трансформаторами.

Профилактика: Перед отсоединением оригинального блока пометьте все три фазы на существующих шинных соединениях - используйте перманентный маркер или ленту для обозначения фаз на самих шинах, а не на демонтируемом блоке. Перед первым замыканием LBS проверьте чередование фаз при подключении сменного блока с помощью измерителя чередования фаз.

Ошибка монтажа 3: Невыполнение функционального теста блокировки после модернизации

Модернизация фидерного блока панели, включающая замену заземлителя или модификацию системы блокировки, должна выполнить полную функциональную последовательность блокировки из пяти тестов до возвращения модернизированной панели в эксплуатацию. Наиболее распространенной ошибкой при монтаже является рассмотрение проверки блокировки как необязательной, когда объем модернизации ограничивается LBS или реле защиты - без учета того, что механические блокировочные связи между LBS и заземляющим выключателем могли быть нарушены во время снятия и замены LBS.

Обязательный пробный пуск блокировки: Любое техническое обслуживание, связанное с физическим демонтажем внутреннего LBS, регулировкой механизма управления или изменением блокировочного механизма, требует полной проверки блокировки с помощью пяти тестов перед возвращением в эксплуатацию - независимо от того, входило ли само заземляющее устройство в объем работ по модернизации.

Ошибка монтажа 4: возврат панели в эксплуатацию без функциональной проверки реле защиты после модернизации

Замена реле защиты требует функционального тестирования, которое проверяет правильность работы реле при заданных настройках тока срабатывания и времени, а не только правильность ввода настроек. Требуются следующие конкретные испытания:

• Текущая проверка пикапа: Подайте тестовый ток при 95% от настройки срабатывания реле - проверьте, что реле не срабатывает; подайте ток при 105% - проверьте, что реле срабатывает в течение ±5% от заданного времени
• Проверка время-токовой характеристики: Подайте тестовый ток при 2× и 10× пикировании - проверьте соответствие времени работы указанной кривой время-ток в пределах ±5%
• Мгновенная проверка элементов: Подайте тестовый ток при 95% и 105% от мгновенной настройки - проверьте правильность работы границы
• Проверка цепи отключения: Убедитесь, что выходные контакты реле правильно подают напряжение на катушку отключения LBS - измерьте ток катушки отключения во время тестовой инжекции

Второй клиентский случай демонстрирует последствия отказа от тестирования защиты после обновления. Менеджер по техническому обслуживанию цементного завода во Вьетнаме обратился в компанию Bepto после того, как неисправность фидера вызвала полную остановку завода, а не ожидаемое отключение на уровне фидера. Расследование показало, что замена реле защиты, произведенная тремя месяцами ранее, была введена в эксплуатацию с неправильной настройкой множителя времени (вместо указанного TMS 0.05 было введено TMS 0.5) - ошибка в 10 раз, из-за которой реле фидера сработало в 10 раз медленнее, чем предусмотрено, что позволило реле инкомера, расположенного выше по течению, сработать первым. Ошибка не была обнаружена, поскольку не было проведено функциональное тестирование после замены - команда по вводу в эксплуатацию проверила настройки, отображаемые на передней панели реле, но не подала тестовый ток для проверки фактического времени работы. Команда инженеров по защите Bepto провела полное исследование координации и функциональный тест реле на всех 14 позициях фидеров в панели, выявив две дополнительные ошибки настройки реле, которые были внесены в ходе того же проекта модернизации.

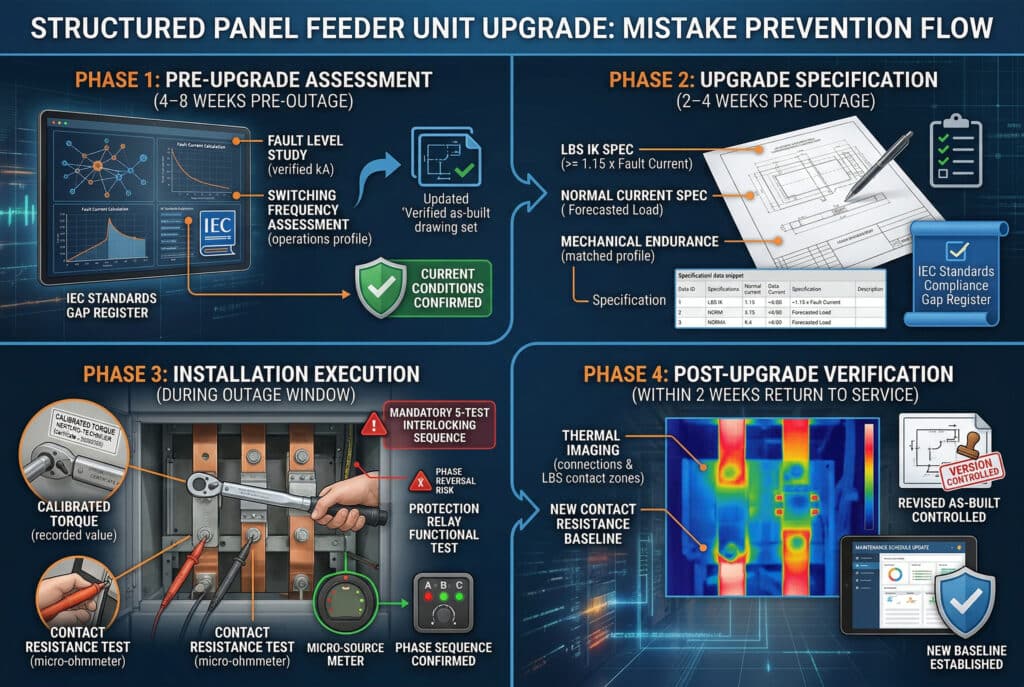

Как составить проект модернизации панельных фидеров, чтобы избежать ошибок при проектировании и монтаже?

Этап 1: Оценка перед обновлением (за 4-8 недель до отключения)

Оценка перед модернизацией позволяет определить все проектные параметры до открытия окна отключения, что гарантирует, что спецификация модернизации будет основана на проверенных текущих условиях, а не на предполагаемых исходных условиях.

Оценочная деятельность	Метод	Выход
Проверка строительной документации	Полевое обследование по оригинальным чертежам - отметьте все несоответствия	Комплект чертежей, проверенных в ходе строительства
Исследование уровня текущей неисправности	Расчет импеданса сети по данным источника тока	Перспективный ток повреждения сборных шин (кА)
Оценка частоты переключений после модернизации	Интервью с операционной группой - документирование профиля автоматической коммутации	Годовое количество операций на один фидер
Исследование координации защиты	Анализ кривой время-ток для полной цепи фидера	Отчет о проверке градации
Проверка номинальной тепловой мощности сборных шин	Расчет номинального тока с понижающими коэффициентами	Подтверждение адекватности сборных шин
Проверка кабеля на термостойкость	Расчет тепловой стойкости на уровне неисправностей после модернизации	Подтверждение достаточности кабеля
Оценка несоответствия стандартам МЭК	Сравните стандарты испытаний оригинальных типов с текущими изданиями IEC	Реестр несоответствий

Этап 2: Спецификация модернизации (за 2-4 недели до отключения)

После того как оценка перед обновлением завершена, спецификация обновления решает каждый параметр из результатов оценки:

Спецификация Параметр	Источник	Минимальное требование
Номинальное напряжение в помещении LBS	Напряжение системы	≥ максимальное напряжение системы Um
Номинальный нормальный ток в помещении LBS	Прогноз нагрузки после модернизации	≥ 1,25 × максимальный ток фидера после модернизации
Внутренние LBS с номинальным Ik	Исследование уровня текущей неисправности	≥ 1,15 × перспективный ток повреждения шины
Механическая прочность в помещении LBS	Расчет частоты переключения после модернизации	M1, M2 или увеличенный срок службы в соответствии с формулой срока службы
Тип реле защиты	Результаты координационного исследования	Форма кривой совместима с устройствами восходящего и нисходящего потока
Настройки реле защиты	Результаты координационного исследования	Погрешность градации ≥ 0,21 с при всех уровнях тока повреждения
Класс неисправности заземляющего устройства	Оценка позиционного риска	E1 для всех положений подающего механизма с риском обратной подачи

Этап 3: Выполнение установки (во время перерыва в работе)

Шаг установки	Метод проверки	Критерий принятия / отклонения
Идентификация фазы перед отключением	Постоянная маркировка на шинах	Все три фазы помечены перед удалением
Момент соединения шин	Калиброванный динамометрический ключ - записывайте значение	В пределах указанного производителем диапазона
Проверка последовательности фаз	Измеритель чередования фаз	Правильная последовательность A-B-C подтверждена
Контактное сопротивление - шинные соединения	Микроомметр ≥ 100 А постоянного тока	≤ 150% по спецификации производителя
Ввод настроек реле защиты	Сравнение листов настроек - проверка на двух человек	100% совпадает с результатами координационного исследования
Функциональный тест блокировки	Последовательность из пяти тестов	Все пять тестов пройдены
Функциональная проверка реле защиты	Токовый впрыск - проверка подбора и синхронизации	Время работы в пределах ±5% от указанной кривой
Непрерывность цепи отключения	Выход реле на катушку отключения LBS - проверка целостности	Правильное включение катушки отключения подтверждено

Этап 4: Проверка и документация после модернизации (в течение 2 недель после возвращения в эксплуатацию)

• Тепловидение: Инфракрасное сканирование всех модернизированных шинных соединений и контактных зон LBS при номинальном токе - критерий приемки ≤ 65 K над окружающей средой
• Обновление трендов контактного сопротивления: Зафиксируйте сопротивление контактов после модернизации в качестве нового базового показателя для будущих трендов - не используйте базовый показатель до модернизации для сравнения после модернизации
• Обновление чертежей по факту строительства: Обновление всех чертежей с учетом обновленной конфигурации - контроль версий и передача операционной группе в течение 2 недель
• Обновление графика технического обслуживания: Обновление системы управления активами с новыми интервалами технического обслуживания на основе номиналов оборудования после модернизации и частоты переключений

Полное резюме по предотвращению ошибок при обновлении

Категория ошибок	Метод профилактики	Фаза
LBS Ik недооценена для текущего уровня неисправности	Исследование уровня текущей неисправности	Оценка перед модернизацией
Нарушение координации реле защиты	Полное исследование координации с проверкой формы кривых	Оценка перед модернизацией
Тепловое узкое место шинопровода	Расчет номинальной тепловой мощности сборных шин с понижением	Оценка перед модернизацией
Несоответствие механической выносливости	Расчет частоты переключения после модернизации	Оценка перед модернизацией
Превышена допустимая тепловая нагрузка на кабель	Проверка тепловой стойкости кабеля при новом уровне повреждения	Оценка перед модернизацией
Реверс последовательности фаз	Постоянная маркировка фаз перед отключением	Установка
Неправильный момент затяжки шин	Калиброванный динамометрический ключ с записанными значениями	Установка
Межблочное соединение не подвергалось повторному испытанию	Обязательная последовательность пяти испытаний после любого удаления LBS	Установка
Ошибка настроек защиты	Проверка настроек на двух человек + проверка впрыска тока	Установка
Отсутствие базового уровня после обновления	Новое измерение сопротивления контактов после модернизации	Проверка после обновления
