Введение
На подстанции среднего напряжения разница между контролируемой изоляцией при техническом обслуживании и смертельной вспышкой дуги может измеряться миллисекундами. Когда заземлитель замыкается на случайно оказавшуюся под напряжением шину, скорость срабатывания контактов не является показателем производительности - это механизм защиты персонала. Медленно закрывающиеся заземлители допускают длительное предварительное заземление между сближающимися контактами, что резко увеличивает энергию вспышки дуги и вероятность контактной сварки, разрушения конструкции и травмирования находящегося рядом персонала.
Инженерный ответ однозначен: быстродействующие пружинные механизмы - это основная конструктивная особенность, которая позволяет заземлителям безопасно выполнять операции по устранению неисправностей, защищая персонал подстанции за счет минимизации длительности предварительной дуги и выделения энергии дуговой вспышки.
Для инженеров по распределению электроэнергии, оценивающих модернизацию распределительных устройств среднего напряжения, понимание того, как именно работают эти механизмы - и что происходит при их отсутствии или ухудшении - необходимо для выбора оборудования, которое действительно защищает людей, работающих рядом с ним. В этой статье изложены эти инженерные основы.
Оглавление
- Что такое быстродействующий пружинный механизм в заземляющем устройстве?
- Как скорость закрытия непосредственно снижает риск возникновения дуговой вспышки для персонала подстанции?
- Как оценить и модернизировать механизмы заземляющих устройств для распределения электроэнергии среднего напряжения?
- Какие ошибки в обслуживании снижают производительность быстродействующих механизмов с течением времени?

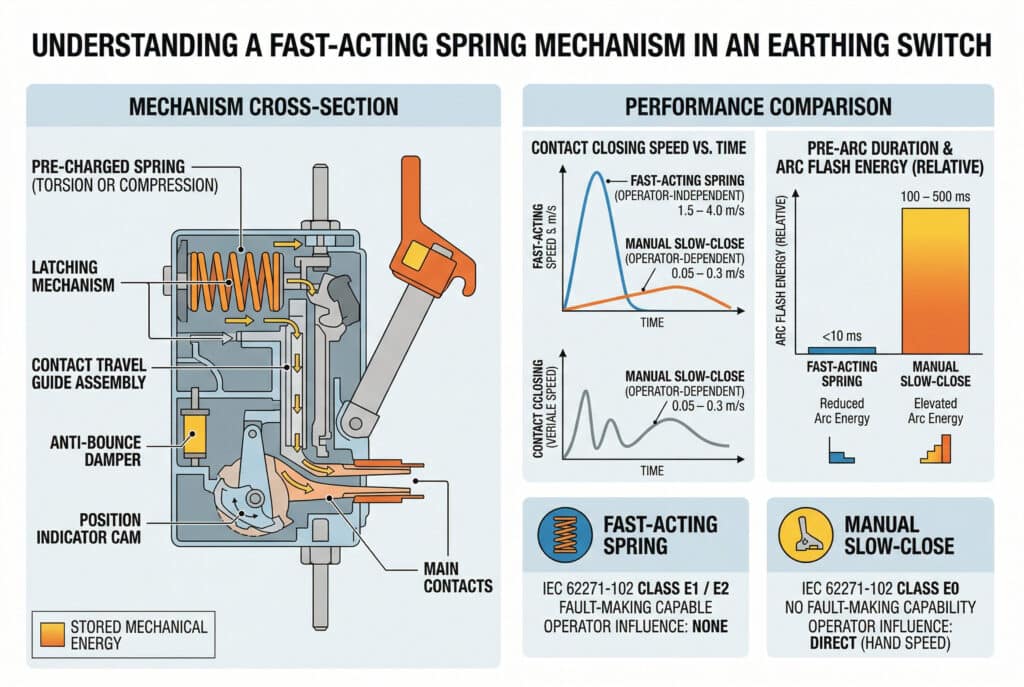

Что такое быстродействующий пружинный механизм в заземляющем устройстве?
Пружинный механизм быстрого действия - это система управления с накопленной энергией, встроенная в приводной узел заземлителя. В отличие от ручных механизмов медленного закрытия, где скорость перемещения контактов полностью зависит от движения руки оператора, пружинная система предварительно заряжает механическую энергию в калиброванном пружинном блоке. При нажатии на рукоятку управления или спусковой крючок пружина разжимается одним контролируемым движением, переводя главные контакты из полностью открытого в полностью закрытое положение за точно определенное время, не зависящее от скорости или силы оператора.
Этот принцип проектирования предписан IEC 62271-1021 для всех заземлителей, классифицированных как класс E1 или E2 (способные к устранению неисправностей), поскольку стандарт признает, что замыкание контактов с человеческой скоростью не может надежно ограничить длительность предварительной дуги до безопасного уровня в условиях неисправности.
Основные механические компоненты
- Предварительно заряженная пружина кручения или сжатия: Сохраняет достаточную механическую энергию для полного хода контакта против максимальных электромагнитных сил отталкивания при пиковом токе короткого замыкания
- Механизм фиксации: удерживает пружину в заряженном состоянии до намеренного срабатывания - предотвращает случайную разрядку и обеспечивает полную отдачу энергии в момент срабатывания
- Направляющие для перемещения контактов в сборе: Прецизионные направляющие, которые ограничивают линейное или вращательное движение контактов, предотвращая боковое отклонение под действием электромагнитного напряжения.
- Демпфер против отскока: Поглощает остаточную кинетическую энергию в конце хода для предотвращения отскока контактов, который может привести к повторному возникновению дуги после первоначального замыкания
- Кулачок индикатора положения: Механически соединен с главным контактным валом, обновляет визуальный индикатор положения одновременно с перемещением контакта
Основные технические параметры
| Параметр | Пружинный механизм быстрого действия | Ручной механизм медленного закрывания |
|---|---|---|
| Скорость замыкания контактов | 1,5 - 4,0 м/с (обычно) | 0,05 - 0,3 м/с (зависит от оператора) |
| Продолжительность предварительного обжига | < 10 мс | 100 - 500 мс (переменная) |
| Энергия вспышки дуги (относительная) | Значительное снижение | Значительно повышенный |
| IEC 62271-102 Класс | Соответствие стандартам E1 / E2 | только E0 |
| Влияние оператора на скорость | Нет (с пружинным механизмом) | Прямой (скорость движения руки) |
| Возможность устранения неисправностей | Да | Нет |
Материалом для контактов в быстродействующих заземлителях обычно служит медно-хромовый сплав (CuCr). дуговая эрозия2 устойчивость, поддерживается литыми изоляционными кронштейнами из эпоксидной смолы, рассчитанными на термический класс B (130°C) минимум, а вся сборка размещена в корпусах, соответствующих классу IP4X (внутри помещений) или IP65 (снаружи) согласно IEC 62271-102, п. 6.6.
Как скорость закрытия непосредственно снижает риск возникновения дуговой вспышки для персонала подстанции?
Физика защиты от вспышки дуги при проектировании заземлителей сводится к одному соотношению: энергия вспышки дуги пропорциональна ее продолжительности. Чем быстрее замыкаются контакты и образуется прочное металлическое соединение, тем короче фаза дуги - и тем меньше общая энергия, выделяемая в отсеке распределительного устройства, где может находиться персонал.
Преддуговая фаза: Где создаются кадровые риски
Когда заземлитель замыкается на проводник, находящийся под напряжением, ток не дожидается контакта металла с металлом. Когда подвижный контакт приближается к неподвижному, электрическое поле через сужающийся зазор превышает пробой диэлектрика3 порог воздуха, и возникает дуга. Это преддуговая фаза:
- Выделяет интенсивное лучистое тепло (температура дуги превышает 20 000°C)
- Генерирует волну давления (дуговой взрыв), пропорциональную энергии дуги
- Эрозия контактных поверхностей, снижающая надежность будущих неисправностей
- Создает ионизированный газ, который может распространить вспышку дуги на соседние фазы
Медленно закрывающийся механизм - или, что еще хуже, заземлитель с ручным управлением, когда оператор медлит, - может поддерживать эту преддуговую фазу в течение сотен миллисекунд. Быстродействующий пружинный механизм сокращает ее до однозначных миллисекунд, снижая энергию вспышки дуги на порядок.

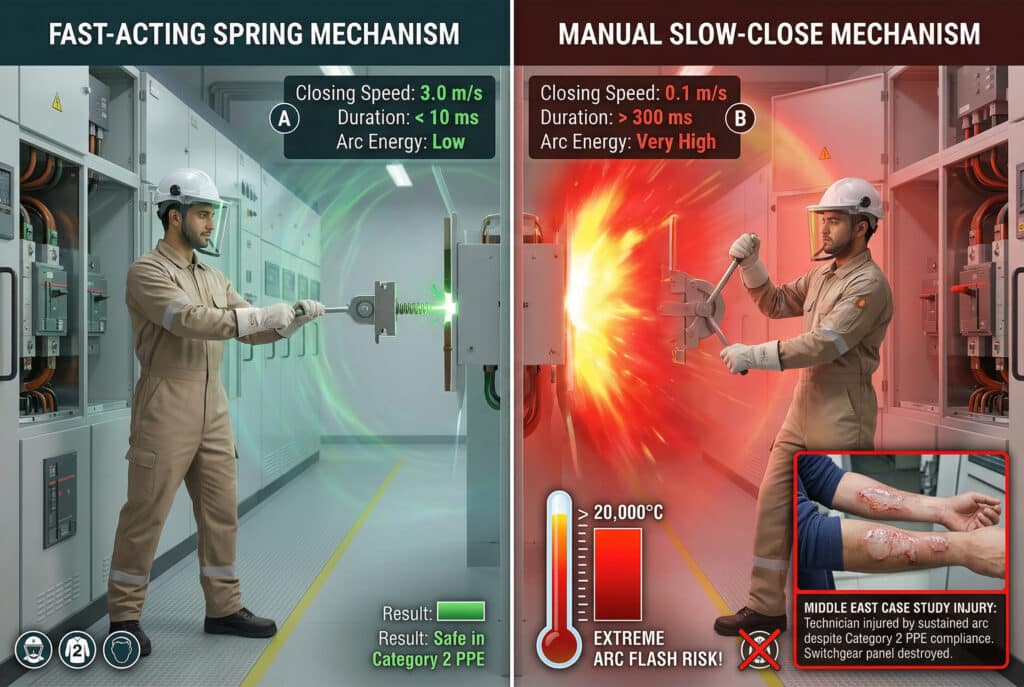

Энергия вспышки дуги: Быстрое и медленное закрытие
| Скорость закрытия | Продолжительность предварительного обжига | Относительная энергия дуги | Требования к СИЗ персонала |
|---|---|---|---|
| 3,0 м/с (пружина) | < 10 мс | Низкий | Типичные СИЗ категории 2 |
| 0,1 м/с (вручную) | 200 - 400 мс | Очень высокий | СИЗ категории 4 или зона отчуждения |
| 0,05 м/с (нерешительный) | > 500 мс | Экстрим | Обязательная зона отчуждения |
Реальный пример: Модернизация системы распределения электроэнергии в городах на Ближнем Востоке
Подрядчик по распределению электроэнергии - назовем инженера проекта Ахмедом - занимался модернизацией распределительного устройства среднего напряжения на городской подстанции 11 кВ, обслуживающей смешанную промышленную и коммерческую нагрузку. Существующие заземлители были ручными медленно закрывающимися устройствами, оригинальным оборудованием, установленным в 1990-х годах. Во время поиска неисправностей техник привел в действие заземлитель на участке шин, который считался мертвым. Шина оказалась под напряжением из-за обратного тока от соседнего фидера. Механизм медленного замыкания поддерживал предварительную дугу в течение примерно 300 мс. Возникшая вспышка дуги вызвала ожоги второй степени на предплечьях техника, несмотря на то, что граница вспышки дуги4 определенные стандартом IEEE 1584 и требованиями к СИЗ категории 2, и разрушил панель распределительного устройства.
Впоследствии команда Ахмеда выбрала заземлители Bepto с пружинным механизмом быстрого действия, сертифицированные по стандарту IEC 62271-102 E2 и подтвердившие скорость закрытия 2,8 м/с для полной модернизации подстанции. После этого новые устройства дважды работали в условиях неисправности на этапе ввода в эксплуатацию - оба раза без травм персонала и структурных повреждений панели.
Главный вывод: Переход от ручных механизмов к механизмам быстрого действия - это не роскошь, а инвестиции в безопасность персонала с просчитанной отдачей в виде предотвращенных инцидентов.
Как оценить и модернизировать механизмы заземляющих устройств для распределения электроэнергии среднего напряжения?
Оценка того, обеспечивают ли существующие заземлители адекватную защиту персонала, и определение замены, если это не так, требует структурированного инженерного процесса. Вот схема для проектов модернизации распределительных сетей среднего напряжения.
Шаг 1: Оцените класс существующего механизма и скорость закрытия
- Найдите заводскую табличку и подтвердите рабочий класс IEC 62271-102 (E0, E1 или E2).
- Если класс E0 или неуказан, устройство не обладает способностью к быстрому срабатыванию и должно рассматриваться как угроза безопасности персонала при любом сценарии возникновения неисправности.
- Запросите оригинальный протокол типовых испытаний для подтверждения скорости закрытия - если он недоступен, предположите худшее и рассматривайте как медленное закрытие
Шаг 2: Рассчитайте уровень неисправности в точке установки
- Определите перспективу ток короткого замыкания5 (Ik”) с использованием сетевого анализа IEC 60909
- Рассчитайте пиковый ток КЗ (ip) = κ × √2 × Ik”.”
- Убедитесь, что пиковая мощность заземляющего разъединителя превышает ip с минимальным запасом 10%
Шаг 3: Подберите тип механизма к среде применения
- Внутренняя подстанция MV (распределение электроэнергии): Пружинный механизм, класс E2, IP4X, контакты CuCr, эпоксидная изоляция
- Распределительная подстанция наружной установки: Пружинный заряд, E2, IP65, устойчивый к ультрафиолетовому излучению корпус, пружинный блок из нержавеющей стали
- Компактная вторичная подстанция (CSS/RMU): Встроенный пружинный механизм внутри герметичного бака, совместимость с SF6 или твердой изоляцией
- Промышленные установки MV Switchroom: Класс механической прочности E2, M2 для условий эксплуатации с высоким циклом обслуживания
- Прибрежная или высоковлажная подстанция: IP65+, испытание на соляной туман согласно IEC 60068-2-52, коррозионностойкий пружинный материал
Шаг 4: Проверка совместимости модернизации с существующими распределительными устройствами
- Убедитесь, что схема крепления болтов и геометрия контактов соответствуют существующему отсеку распределительного устройства - быстродействующий механизм, который не может быть правильно установлен, не обеспечивает защиту.
- Проверьте совместимость интерфейса вспомогательных контактов с существующей проводкой SCADA и реле защиты
- Убедитесь, что рукоятка управления или интерфейс мотор-привода совместимы с требованиями к дистанционному управлению на объекте
Сценарии применения, требующие модернизации быстродействующего механизма
- Любая подстанция, где заземлители обслуживаются персоналом, находящимся в зоне дуговой вспышки
- Распределительные сети среднего напряжения с уровнями повреждения, превышающими 16 кА симметрично
- Подстанции, на которых проводится модернизация мощностей, где уровень неисправностей увеличился с момента первоначальной установки оборудования
- Подстанции для подключения к сетям возобновляемых источников энергии, где обратный ток от генерирующего оборудования создает риск для шин под напряжением во время технического обслуживания

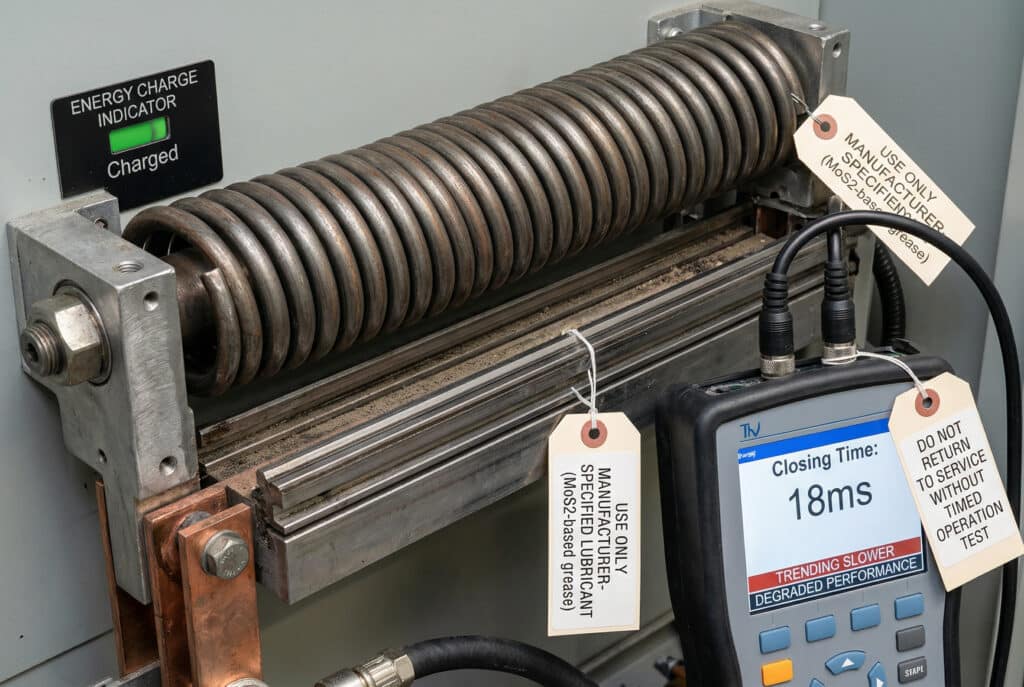

Какие ошибки в обслуживании снижают производительность быстродействующих механизмов с течением времени?
Быстродействующий пружинный механизм, который не обслуживался должным образом, будет незаметно деградировать, обеспечивая все более низкую скорость закрытия, в то время как индикатор положения и вспомогательные контакты продолжают нормально функционировать. К тому моменту, когда деградация будет обнаружена, она может уже поставить под угрозу защиту персонала во время реальной аварии.
Контрольный перечень технического обслуживания механизмов заземлителей быстрого действия
- Проверяйте индикатор заряда пружины при каждом техническом обслуживании - неполный заряд пружины свидетельствует об усталости, коррозии или износе механизма защелки.
- Смажьте направляющие контактного хода смазкой, указанной производителем (обычно на основе дисульфида молибдена) - сухие направляющие увеличивают трение и снижают скорость закрытия ниже проектной.
- Проверьте антидемпфер на предмет потери гидравлической жидкости или механического износа - вышедший из строя демпфер позволяет контактам отскакивать, что приводит к повторному возникновению дуги после закрытия.
- Измерение и регистрация времени работы с помощью реле времени или специального анализатора переключателей через каждый интервал технического обслуживания - сравнение с базовым уровнем типовых испытаний для выявления тенденций ухудшения состояния
- Осмотрите контактные поверхности CuCr на предмет глубины эрозии - замените контакты, если эрозия превышает установленный производителем предел износа (обычно 2-3 мм).
Распространенные ошибки, снижающие надежность механизмов быстрого действия
- Использование неспецифических смазочных материалов: Смазки на нефтяной основе могут разрушить эпоксидную изоляцию и привести к разрушению корпуса пружинного механизма - всегда используйте состав, указанный производителем
- Игнорирование усталости пружин в высокоцикличных приложениях: На подстанциях, где заземлители эксплуатируются часто (среда класса M2), пружины необходимо заменять при установленном производителем количестве циклов, а не только проверять визуально.
- Обход индикатора заряда пружины во время быстрого обслуживания: Незаряженная пружина все равно позволит заземляющему устройству закрыться - но с ручной скоростью, исключая все преимущества защиты от вспышки дуги
- Отсутствие повторной проверки скорости закрывания после ремонта механизма: Любое вмешательство в пружинный блок, защелку или направляющие должно сопровождаться проверкой работы по времени до возвращения устройства в эксплуатацию
Заключение
Быстродействующие пружинные механизмы превращают заземлители из пассивных изолирующих устройств в активные системы защиты персонала. Устраняя зависимость от скорости оператора и сокращая длительность преддугового разряда до миллисекунд, они кардинально меняют профиль риска дуговой вспышки на распределительных подстанциях среднего напряжения. Для инженеров, оценивающих модернизацию распределительных устройств, спецификация быстродействующих заземлителей класса IEC 62271-102 E2 не является опцией премиум-класса - это базовая инженерная линия для любой установки, где безопасность людей является приоритетом проектирования. При распределении электроэнергии среднего напряжения скорость закрытия - это защита персонала, а защита персонала не подлежит обсуждению.
Вопросы и ответы о механизмах заземляющих устройств быстрого действия
Вопрос: Какая скорость закрытия необходима для пружинного механизма заземляющего устройства, чтобы обеспечить эффективную защиту от вспышки дуги на подстанции среднего напряжения?
О: Заземлители класса E2 по IEC 62271-102 обычно достигают скорости замыкания контактов 1,5-4,0 м/с. Это сокращает длительность преддугового периода до менее 10 мс, снижая энергию вспышки дуги до уровня, допустимого при использовании СИЗ категории 2 в большинстве приложений MV.
Вопрос: Можно ли модернизировать существующий ручной заземлитель с медленным закрытием на быстродействующий пружинный механизм без замены всей панели распределительного устройства?
О: Во многих случаях да - если рама распределительного устройства и геометрия контактов совместимы. Проверьте монтажные размеры, интерфейс вспомогательных контактов и номинальный ток замыкания, прежде чем выбрать механизм для модернизации. Всегда требуйте документацию по типовым испытаниям IEC 62271-102 для заменяющего устройства.
Вопрос: Как в IEC 62271-102 классифицируются заземлители с механизмами быстрого действия, и что каждый класс означает для безопасности персонала?
A: Класс E0 не имеет возможности устранения неисправностей (только вручную). Класс E1 поддерживает одну операцию по устранению неисправностей. Класс E2 поддерживает несколько операций устранения неисправностей с постоянной скоростью закрытия - единственный класс, обеспечивающий надежную защиту персонала в течение всего срока службы оборудования.
Вопрос: Как часто следует измерять и проверять скорость закрытия механизма быстродействующего заземлителя на распределительной подстанции?
A: Измеряйте скорость закрытия через каждый интервал технического обслуживания (обычно ежегодно или в соответствии с графиком технического обслуживания на объекте). Сравните с базовым показателем типовых испытаний - снижение более чем на 15% от номинальной скорости закрытия свидетельствует о деградации механизма, требующей исследования до возвращения устройства в эксплуатацию.
Вопрос: Каковы признаки того, что быстродействующий пружинный механизм в заземляющем устройстве деградирует и нуждается в обслуживании до следующего планового технического обслуживания?
О: К основным признакам относятся неполная зарядка пружины, необычное сопротивление при работе рукоятки, слышимые изменения в звуке разряда, видимая эрозия контактной поверхности за пределами износа, а также любые проверки после работы, показывающие следы отскока контактов или асимметрию эрозии дуги между фазами.
-
