Что упускают инженеры при размещении коронного кольца на разъединителях наружной установки

Введение

Установка коронирующих колец на разъединители наружной установки - один из наиболее технически сложных и часто неправильно выполняемых аспектов проектирования высоковольтных систем распределения электроэнергии. В системах передачи и распределения электроэнергии, работающих на напряжениях выше 110 кВ, коронный разряд с аппаратуры разъединителей не является косметической проблемой - это постоянный источник радиочастотных помех, звукового шума, образования озона и эрозии поверхности изоляторов, что постепенно снижает надежность оборудования и нарушает стандарты электромагнитной совместимости IEC. Большинство инженеров упускают из виду, что положение, диаметр, сечение трубки и осевое смещение кольца относительно оборудования под напряжением - это не предпочтения при установке, а точно рассчитанные параметры градации электрического поля, которые должны быть получены из конкретной геометрии разъединителя, напряжения в системе и высоты над уровнем моря, и что коронное кольцо, установленное даже на 50 мм от его правильного положения, может быть совершенно неэффективным или, что еще хуже, может усилить электрическое поле в соседней точке оборудования, а не уменьшить его. Данное руководство содержит инженерную основу для правильного размещения коронного кольца на разъединителях наружной установки, включая физику электрического поля, требования стандартов МЭК, методику расчета размещения, а также практику установки и проверки жизненного цикла, которая определяет, действительно ли коронное кольцо выполняет свою функцию, предусмотренную проектом, в высоковольтной службе распределения электроэнергии.

Оглавление

• Что такое коронный разряд на разъединителях наружной установки и почему расположение колец определяет эффективность?
• Как взаимодействуют класс напряжения, геометрия разъединителя и высота над уровнем моря для определения правильных параметров коронного кольца?
• Как рассчитать и проверить правильность размещения коронного кольца для разъединителей наружной установки?
• Какие ошибки при установке приводят к снижению производительности Corona Ring и как должна быть построена проверка жизненного цикла?

Что такое коронный разряд на разъединителях наружной установки и почему расположение колец определяет эффективность?

Коронный разряд - это ионизация молекул воздуха в областях, где напряженность локального электрического поля превышает порог диэлектрического пробоя воздуха - примерно 3 кВ/мм на уровне моря при стандартных атмосферных условиях. На разъединителях наружной установки коронный разряд возникает преимущественно на геометрических разрывах: острых кромках, аппаратуре малого радиуса, головках болтов, кончиках контактных ножей и углах клеммных зажимов, поскольку эти особенности концентрируют линии электрического поля, локально повышая напряженность поля намного выше среднего поля для напряжения в системе.

Почему геометрические разрывы доминируют в возникновении короны

Напряженность электрического поля $E$ на поверхности проводника обратно пропорциональна местному радиусу кривизны $r$:

$E \propto \frac{V}{r}$

Кончик контактного ножа разъединителя с радиусом кривизны 3 мм при напряжении фаза-земля 220 кВ генерирует локальное поверхностное поле, примерно в 40 раз превышающее среднее поле между проводником и землей. Именно поэтому корона на разъединителях наружной установки распределяется неравномерно - она концентрируется в определенных точках оборудования, которые можно определить, картировать и подавить с помощью правильно установленных коронирующих колец.

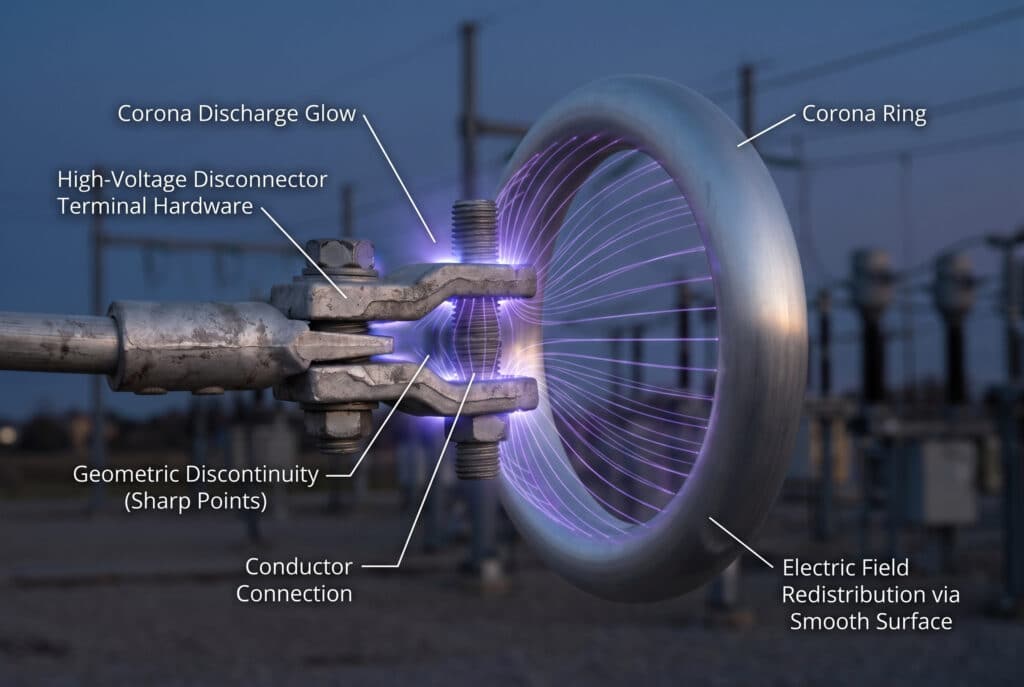

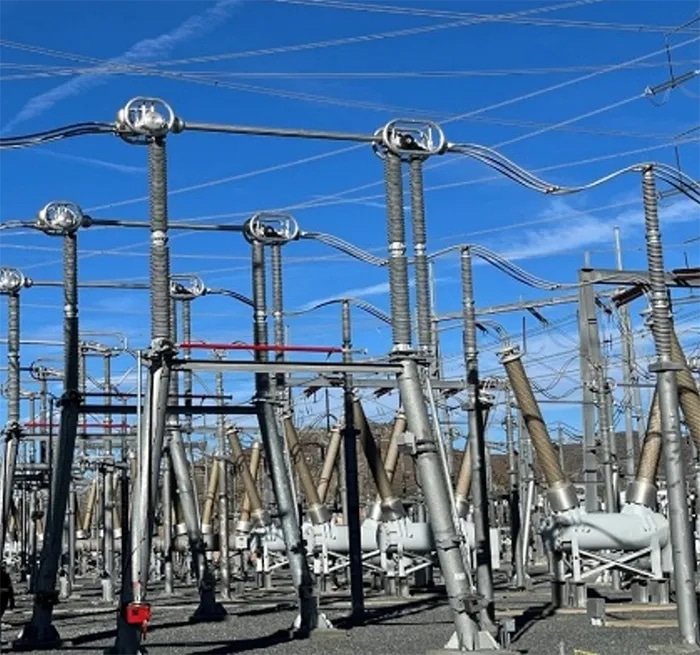

Функция градации электрического поля коронного кольца

Коронное кольцо работает, заменяя геометрию высокого поля с малым радиусом на геометрию низкого поля с большим радиусом. Кольцо - тороид из алюминия или алюминиевого сплава с гладкой поверхностью - подключается к аппаратуре под напряжением и располагается так, чтобы заключить точку высокого поля в свою оболочку электрического поля. Представляя окружающему воздуху большую, гладкую, непрерывную изогнутую поверхность, кольцо перераспределяет линии электрического поля, которые в противном случае сконцентрировались бы на разрыве оборудования, снижая пиковое поле поверхности ниже порога возникновения короны.

Критическое понимание, которое упускают большинство инженеров по установке, заключается в следующем: коронное кольцо не просто “экранирует” аппаратную точку - оно активно перестраивает всю топологию локального электрического поля. Эффективность кольца зависит одновременно от четырех геометрических параметров:

• Диаметр кольца (D): Внешний диаметр тороида - больший диаметр обеспечивает большую эквипотенциальную поверхность, уменьшая концентрацию поля в более широкой аппаратной зоне
• Диаметр трубки (d): Диаметр поперечного сечения кольцевой трубки - больший диаметр трубки уменьшает собственное поверхностное поле кольца, предотвращая превращение самого кольца в источник короны
• Осевое положение (z): Расстояние по оси разъединителя от центральной плоскости кольца до защищаемой аппаратной точки - самый важный и наиболее часто ошибочный параметр
• Радиальное смещение (r): Расстояние от оси разъединителя до центральной плоскости кольца - определяет, насколько далеко от аппаратуры простирается эквипотенциальная поверхность кольца

Последствия коронного разряда для разъединителей наружной установки

Последствия	Механизм	Нарушен стандарт IEC	Тяжесть
Напряжение радиопомех (RIV)	ВЧ-электромагнитное излучение из коронной плазмы	IEC 604371, CISPR 18	Высокий - влияет на связь с реле защиты
Слышимый шум	Волна давления от расширения коронной плазмы	IEC 60815, IEC 61284	Средний - нарушение нормативных ограничений
Выработка озона	Производство O₃ в результате ионизации короны	Экологическое регулирование	Средняя - ускоряет старение резиновых уплотнений
Эрозия поверхности изолятора2	Ультрафиолетовое и озоновое воздействие на поверхность полимерного изолятора	IEC 60815-3	Высокая - сокращает срок службы изолятора
Нагревание, вызванное короной	Резистивный нагрев от тока утечки на участках короны	IEC 62271-102	Низкая прямая, высокая кумулятивная
Повышение риска вспышек	Коронная плазма снижает эффективное напряжение пробоя воздушного зазора	IEC 60071	Критически важно на загрязненных участках

Как взаимодействуют класс напряжения, геометрия разъединителя и высота над уровнем моря для определения правильных параметров коронного кольца?

Три переменные, которые большинство инженеров считают независимыми - класс напряжения, геометрия разъединителя и высота установки - на самом деле тесно связаны между собой при определении правильных параметров коронного кольца. Определение коронного кольца по таблице классов напряжения без учета геометрии разъединителя и высоты над уровнем моря является наиболее распространенным источником неэффективной установки коронного кольца в проектах распределения электроэнергии высокого напряжения.

Класс напряжения и порог возникновения короны

Напряжение начала короны для данной геометрии оборудования определяется Формула подглядывания³:

$E_{onset} = E_0 \cdot \delta \left(1 + \frac{k}{\sqrt{\delta \cdot r}}}\right)$

Где:

• $E_0 = 3,0 \text{кВ/мм}$ - критическая напряженность поля на уровне моря, стандартные условия
• $\delta$ - относительная плотность воздуха (= 1,0 на уровне моря, 20°C)
• $k = 0,03 \text{мм}^{0,5}$ - эмпирическая константа шероховатости поверхности
• $r$ - радиус проводника в мм

Практическое значение: Напряжение начала коронного разряда уменьшается с высотой потому что относительная плотность воздуха $\delta$ уменьшается. На высоте 1 000 м, $\дельта \approx 0.89$ - снижая напряжение начала короны примерно на 11% по сравнению с уровнем моря. На высоте 2 000 м, $\дельта \approx 0.79$ - уменьшение на 21%. Это означает, что коронирующее кольцо, правильно подобранное для установки на уровне моря, оказывается заниженным для того же разъединителя на высоте 2000 м над уровнем моря, и для компенсации необходимо увеличить диаметр кольца.

Класс напряжения в зависимости от минимальных параметров коронного кольца

Напряжение системы	Напряжение фаза-земля	Минимальный диаметр кольца (D)	Минимальный диаметр трубки (d)	Поправочный коэффициент высоты
110 кВ	63,5 кВ	250-300 мм	40-50 мм	+8% D на 1 000 м над уровнем моря
220 кВ	127 кВ	400-500 мм	60-80 мм	+8% D на 1 000 м над уровнем моря
330 кВ	190 кВ	550-650 мм	80-100 мм	коэффициент коррекции высоты4
500 кВ	289 кВ	700-900 мм	100-130 мм	+8% D на 1 000 м над уровнем моря
750 кВ	433 кВ	1,000-1,200 мм	130-160 мм	+8% D на 1 000 м над уровнем моря

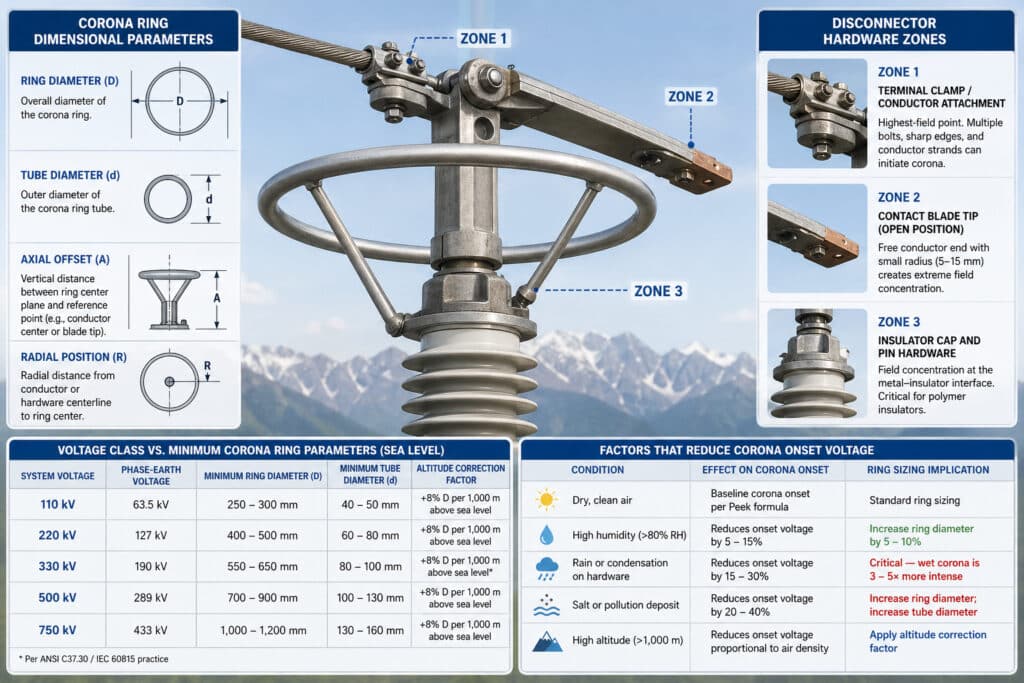

Взаимодействие геометрии разъединителя: Три критические аппаратные зоны

Каждый разъединитель наружной установки имеет три аппаратные зоны, в которых размещение коронного кольца должно оцениваться независимо друг от друга:

Зона 1 - клеммный зажим / место крепления проводника:
Соединение между проводником воздушной линии и клеммой разъединителя является точкой с самым высоким полем на сборке под напряжением. Клеммные зажимы обычно имеют несколько головок болтов, острые края и заделки жил проводников - все это источники короны. Коронирующее кольцо в этой зоне должно быть расположено так, чтобы закрыть все клеммное оборудование в пределах его полевой градации.

Зона 2 - кончик контактного лезвия (открытое положение):
Когда разъединитель находится в открытом положении, кончик ножа под напряжением представляет собой свободный конец проводника - геометрия с самым высоким уровнем поля. Радиус кончика ножа обычно составляет 5-15 мм, что создает экстремальную концентрацию поля при передаче напряжения. Коронирующее кольцо на конце ножа требуется для всех разъединителей, работающих на напряжении выше 110 кВ в открытом положении.

Зона 3 - крышка изолятора и штыревая фурнитура:
Металлический колпачок и штыревая фурнитура в верхней части изолятора, соединяющая его с разъединителем, концентрируют поле на границе металл-изолятор. Эта зона особенно важна для полимерных изоляторов, где эрозия поверхности, вызванная короной, происходит быстрее, чем на фарфоре.

Сухой тип и влажные условия: Изменение начала короны

Состояние	Влияние на возникновение короны	Влияние размера кольца
Сухой, чистый воздух	Базовое начало коронного разряда по формуле Пика	Стандартный размер кольца
Высокая влажность (>80% RH)	Снижает начальное напряжение на 5-15%	Увеличьте диаметр кольца на 5-10%
Дождь или конденсат на оборудовании	Снижает начальное напряжение на 15-30%	Критическая - влажная корона на 3-5× интенсивнее
Отложение солей или загрязнений	Снижает начальное напряжение на 20-40%	Увеличение диаметра кольца; увеличение диаметра трубы
Большая высота (>1 000 м)	Уменьшение начального напряжения пропорционально плотности воздуха	Применить коэффициент коррекции высоты

Клиентский случай распределения электроэнергии напрямую иллюстрирует ошибку взаимодействия высот. Инженер по ЛЭП одной из коммунальных компаний в западном Китае определил коронирующие кольца для установки разъединителя 330 кВ на открытом воздухе на высоте 2400 м, используя стандартную таблицу спецификаций на уровне моря, и выбрал кольца диаметром 550 мм с диаметром трубки 80 мм. Испытания напряжения радиопомех (RIV) после установки выявили уровни RIV, на 4,2× превышающие предел IEC 60437. Моделирование электрического поля подтвердило, что на высоте 2 400 м ($\дельта = 0,77$), кольца диаметром 550 мм обеспечивали градацию поля, эквивалентную кольцу диаметром 430 мм на уровне моря - недостаточно для 330 кВ. Компания Bepto поставила запасные кольца, рассчитанные на фактическую высоту: диаметр 680 мм с диаметром трубы 95 мм, с учетом поправки 8% на 1000 м над уровнем моря. Испытания RIV, проведенные после замены, подтвердили соответствие 35%, что ниже предела МЭК.

Как рассчитать и проверить правильность размещения коронного кольца для разъединителей наружной установки?

Для правильного размещения коронного кольца требуется методика расчета, объединяющая анализ электрического поля с конкретной геометрией разъединителя, а не таблица поиска, применяемая без проверки. Приведенная ниже процедура применяется к разъединителям наружной установки на классы напряжения от 110 кВ до 750 кВ в системах распределения и передачи электроэнергии.

Шаг 1: Определите все критически важные точки аппаратного обеспечения Corona

• Получите чертежи с размерами разъединителя в сборе, включая клеммные зажимы, геометрию ножей, фурнитуру крышки изолятора и все места расположения крепежа
• Определите все элементы оборудования с радиусом кривизны менее 20 мм - это потенциальные точки возникновения короны, требующие анализа градации поля
• Для каждой идентифицированной точки запишите: расположение на оси разъединителя (координата z), радиальное расстояние от оси (координата r) и местный радиус кривизны

Шаг 2: Выполните моделирование электрического поля

Моделирование электрического поля⁵ с использованием метода конечных элементов (МКЭ) (COMSOL, ANSYS Maxwell или эквивалент) является инженерным стандартом для проверки размещения коронного кольца выше 220 кВ. Для приложений 110-220 кВ достаточную точность обеспечивают аналитические методы, основанные на методе изображений.

Основные исходные данные для моделирования:

• Напряжение системы фаза-земля при номинальном максимальном напряжении ($Um/\sqrt{3}$)
• Геометрия разъединителя по чертежам производителя - включите все детали оборудования в пределах 500 мм от критической зоны короны
• Геометрия плоскости земли - конструкция башни, поперечная стрела и соседние фазовые проводники
• Высотная поправка к диэлектрической проницаемости воздуха: $E_{порог} = 3,0 \times \delta \text{ kV/mm}$

Требуется вывод результатов моделирования:

• Максимальное поверхностное электрическое поле в каждой критической для короны точке аппаратуры без коронное кольцо
• Карта распределения электрического поля, показывающая $3,0 \times \delta \text{ kV/mm}$ пороговый контур
• Предлагаемое положение кольца, которое уменьшает все поля поверхности аппаратуры ниже $2.4 \times \delta \text{ kV/mm}$ (80% от порога наступления - стандартная расчетная погрешность)

Шаг 3: Определите размерные параметры кольца

По результатам моделирования определите:

Диаметр кольца (D):
$D = 2 \times (r_{аппаратное обеспечение} + \Delta r_{модернизация})$

Где $r_{hardware}$ радиальная протяженность аппаратной зоны и $\Delta r_{grading}$ это дополнительный радиальный зазор, необходимый для снижения пикового поля до 80% порога возникновения - обычно 50-150 мм в зависимости от класса напряжения.

Диаметр трубки (d):
Кольцевая трубка не должна сама становиться источником короны. Минимальный диаметр трубки:
$d_{min} = \frac{V_{фаза-земля}}{E_{порог} \times \pi}$

Для фазы 220 кВ на уровне моря: $d_{min} = \frac{127 \text{ kV}}{3.0 \text{ kV/mm} \times \pi} \approx 13.5 \text{ mm}$ - Но на практике для колец используется труба диаметром 60-80 мм, что обеспечивает запас прочности и механическую прочность.

Осевое положение (z):
Центральная плоскость кольца должна быть расположена таким образом, чтобы защищаемая точка оборудования находилась в пределах огибающей градации поля кольца. Осевое смещение от точки оборудования до центральной плоскости кольца:

$z_{смещение} = 0,3 \times D \text{ to } 0,5 \times D$

Этот параметр чаще всего настраивается неверно - слишком далекое расположение кольца по оси от точки аппаратуры приводит к тому, что аппаратура полностью выходит за пределы огибающей градации.

Шаг 4: Убедитесь в правильности размещения с помощью испытаний RIV после установки

Стандарт IEC 60437 устанавливает метод испытания на напряжение радиопомех для высоковольтного оборудования, устанавливаемого вне помещений. Испытания RIV после установки являются обязательными для всех разъединителей выше 110 кВ:

Класс напряжения	Испытательное напряжение RIV	Максимально допустимый RIV	Стандарт испытаний
110 кВ	64 кВ (фаза-земля)	500 мкВ (при 0,5 МГц)	IEC 60437
220 кВ	127 кВ (фаза-земля)	1,000 мкВ (при 0,5 МГц)	IEC 60437
330 кВ	190 кВ (фаза-земля)	1,500 мкВ (при 0,5 МГц)	IEC 60437
500 кВ	289 кВ (фаза-земля)	2,500 мкВ (при 0,5 МГц)	IEC 60437

Если тестирование RIV выявило несоответствие, следует отрегулировать осевое положение кольца с шагом 25 мм в направлении точки крепления оборудования и провести повторное тестирование - осевое положение является наиболее чувствительным параметром регулировки, и его следует корректировать в первую очередь, прежде чем изменять диаметр кольца.

Шаг 5: Документирование размещения в качестве записи о вводе в эксплуатацию

• Запишите диаметр кольца, диаметр трубки, осевое смещение от торца клеммного зажима и радиальное смещение от оси разъединителя
• Фотография кольцевой установки в трех ортогональных ракурсах с контрольной шкалой размеров
• Запишите результаты испытаний RIV при номинальном напряжении и при номинальном напряжении 110%
• Хранить как постоянный протокол ввода в эксплуатацию - требуется для проверки жизненного цикла с интервалом в 10 лет

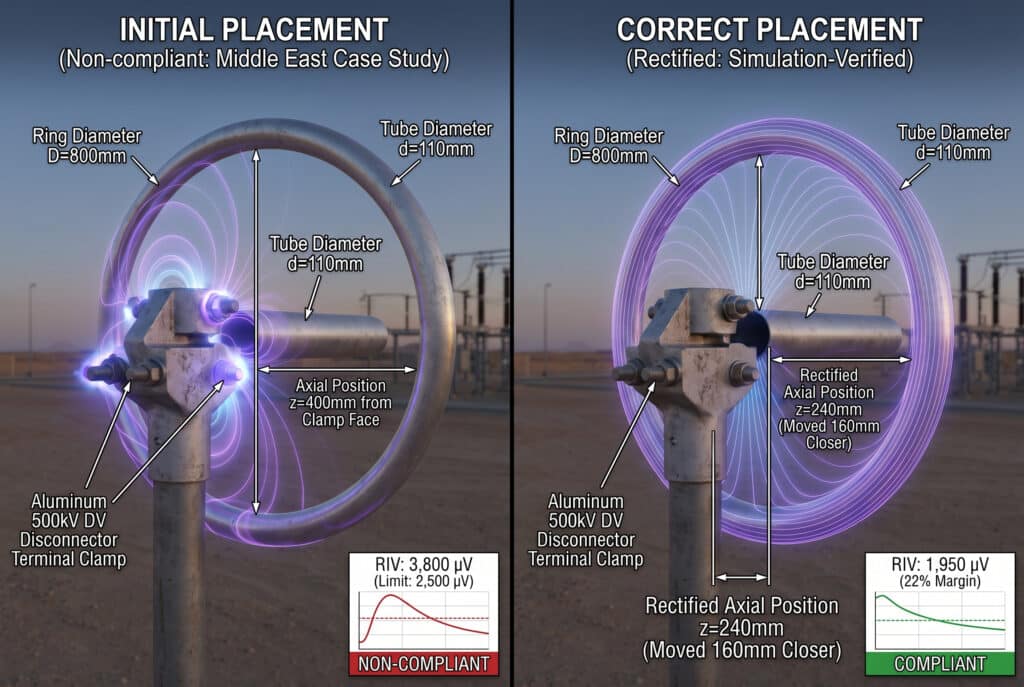

Второй клиентский случай демонстрирует чувствительность к осевому положению. Подрядчик EPC, управляющий установкой разъединителя 500 кВ на открытом воздухе на Ближнем Востоке, установил коронные кольца в соответствии с типовой таблицей спецификаций - диаметр кольца 800 мм, диаметр трубки 110 мм, осевое положение 400 мм от торца клеммного зажима. Испытания RIV после установки показали 3 800 мкВ - 52% выше предельного значения 2 500 мкВ по IEC. Моделирование электрического поля подтвердило, что аппаратное обеспечение клеммного зажима находилось на 180 мм за пределами огибающей поля кольца в указанном осевом положении. Перемещение кольца на 160 мм ближе к клеммному зажиму - до осевого смещения 240 мм - привело все оборудование в пределы градации. Повторное тестирование подтвердило, что 1 950 мкВ - 22% ниже предела МЭК. Все несоответствие было вызвано единственной ошибкой осевого положения на 160 мм.

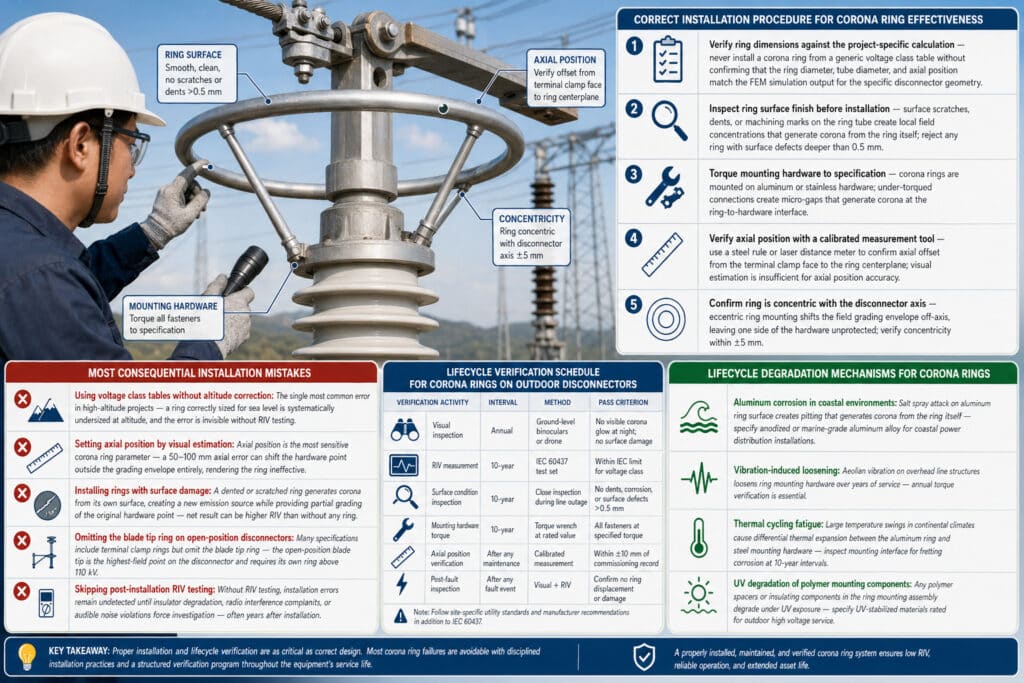

Какие ошибки при установке приводят к снижению производительности Corona Ring и как должна быть построена проверка жизненного цикла?

Правильная процедура установки для обеспечения эффективности коронного кольца

1. Сверьте размеры кольца с расчетом по проекту - никогда не устанавливайте коронирующее кольцо из общей таблицы классов напряжения, не убедившись, что диаметр кольца, диаметр трубки и осевое положение соответствуют результатам моделирования МКЭ для конкретной геометрии разъединителя
2. Проверьте поверхность кольца перед установкой - поверхностные царапины, вмятины или следы механической обработки на кольцевой трубке создают локальные концентрации поля, которые генерируют коронный разряд от самого кольца; отбраковывайте любые кольца с поверхностными дефектами глубиной более 0,5 мм
3. Момент затяжки крепежных деталей соответствует спецификации - коронные кольца устанавливаются на алюминиевую или нержавеющую фурнитуру; соединения с недостаточным усилием затяжки создают микрозазоры, которые приводят к образованию короны на стыке кольца и фурнитуры
4. Проверьте осевое положение с помощью калиброванного измерительного инструмента - используйте стальную линейку или лазерный дальномер для подтверждения осевого смещения от торца клеммного зажима до центральной плоскости кольца; визуальная оценка недостаточна для точности осевого положения
5. Убедитесь, что кольцо концентрично оси разъединителя - эксцентричное крепление кольца смещает огибающую градации поля от оси, оставляя одну сторону аппаратуры незащищенной; проверьте концентричность в пределах ±5 мм

Самые опасные ошибки при установке

• Использование таблиц классов напряжения без поправки на высоту: Самая распространенная ошибка в проектах высотного распределения электроэнергии - кольцо, правильно подобранное для уровня моря, оказывается систематически заниженным на высоте, и эта ошибка незаметна без испытаний RIV
• Установка осевого положения с помощью визуальной оценки: Осевое положение является наиболее чувствительным параметром коронного кольца - осевая ошибка в 50-100 мм может сместить аппаратную точку за пределы огибающей градации, что сделает кольцо неэффективным
• Установка колец с повреждениями поверхности: Вмятое или поцарапанное коронное кольцо генерирует корону со своей собственной поверхности, создавая новый источник излучения и одновременно обеспечивая частичную градацию исходной аппаратной точки - чистый результат может быть выше RIV, чем без кольца
• Отсутствие кольца для наконечника лезвия на разъединителях с открытым положением: Многие спецификации включают кольца для клеммных зажимов, но не включают кольцо для наконечника ножа - наконечник ножа в открытом положении является самой высокопольной точкой разъединителя и требует своего собственного кольца при напряжении выше 110 кВ
• Пропуск тестирования RIV после установки: Без испытаний RIV ошибки размещения коронных колец остаются незамеченными до тех пор, пока деградация изолятора, жалобы на радиопомехи или нарушения звукового режима не заставят провести расследование - часто спустя годы после установки.

График проверки жизненного цикла для коронирующих колец на разъединителях наружного монтажа

Проверочная деятельность	Интервал	Метод	Критерий прохождения
Визуальный осмотр	Ежегодно	Бинокль или беспилотник	Отсутствие видимого коронного свечения в ночное время; отсутствие повреждений поверхности
Измерение RIV	10 лет	Испытательный набор IEC 60437	В пределах пределов IEC для класса напряжения
Проверка состояния поверхности	10 лет	Тщательный осмотр во время отключения линии	Отсутствие вмятин, коррозии или дефектов поверхности >0,5 мм
Момент затяжки крепежных деталей	10 лет	Динамометрический ключ с номинальным значением	Все крепежные детали с указанным моментом затяжки
Проверка осевого положения	После любого технического обслуживания	Калиброванное измерение	В пределах ±10 мм от записи о вводе в эксплуатацию
Проверка после аварии	После любого события, связанного с неисправностью	Визуальный + RIV	Убедитесь в отсутствии смещения или повреждения кольца

Механизмы деградации коронных колец в течение всего жизненного цикла

• Коррозия алюминия в прибрежной среде: При воздействии солевого тумана на поверхность алюминиевого кольца образуется точечный налет, который приводит к образованию короны на самом кольце - используйте анодированный или морской алюминиевый сплав для береговых установок распределения электроэнергии
• Ослабление, вызванное вибрацией: Эоловые вибрации на воздушных линиях ослабляют крепеж колец в течение многих лет эксплуатации - необходима ежегодная проверка крутящего момента
• Усталость при термоциклировании: Большие перепады температур в континентальном климате вызывают дифференциальное тепловое расширение между алюминиевым кольцом и стальным крепежом - проверяйте крепежный интерфейс на наличие фреттинг-коррозии с интервалом в 10 лет
• УФ-деградация полимерных монтажных компонентов: Любые полимерные прокладки или изоляционные компоненты в кольцевом монтажном узле разрушаются под воздействием ультрафиолета - используйте материалы, стабилизированные ультрафиолетовым излучением и предназначенные для эксплуатации под высоким напряжением вне помещений.

Заключение

Размещение коронирующих колец на разъединителях наружной установки является прецизионной инженерной дисциплиной, связанной с электрическим полем, а не монтажной принадлежностью. Диаметр кольца, диаметр трубки, осевое положение и поправка на высоту - это взаимозависимые параметры, которые должны быть получены в результате моделирования электрического поля для конкретной геометрии разъединителя и подтверждены испытаниями RIV после установки в соответствии с IEC 60437. Наиболее серьезные ошибки - пропуск высотной коррекции, оценка осевого положения, пропуск кольца наконечника ножа и принятие повреждения поверхности - незаметны без тщательного тестирования, и все они приводят к несоответствию требованиям МЭК, что постепенно снижает надежность изолятора и электромагнитную совместимость сети. Задайте коронные кольца, исходя из первых принципов, установите их с калиброванными допусками на размеры, проверьте их с помощью испытаний RIV при вводе в эксплуатацию и повторно проверьте с интервалом в 10 лет - ведь коронное кольцо, установленное в неправильном положении, это не запас прочности, а ложная уверенность.
