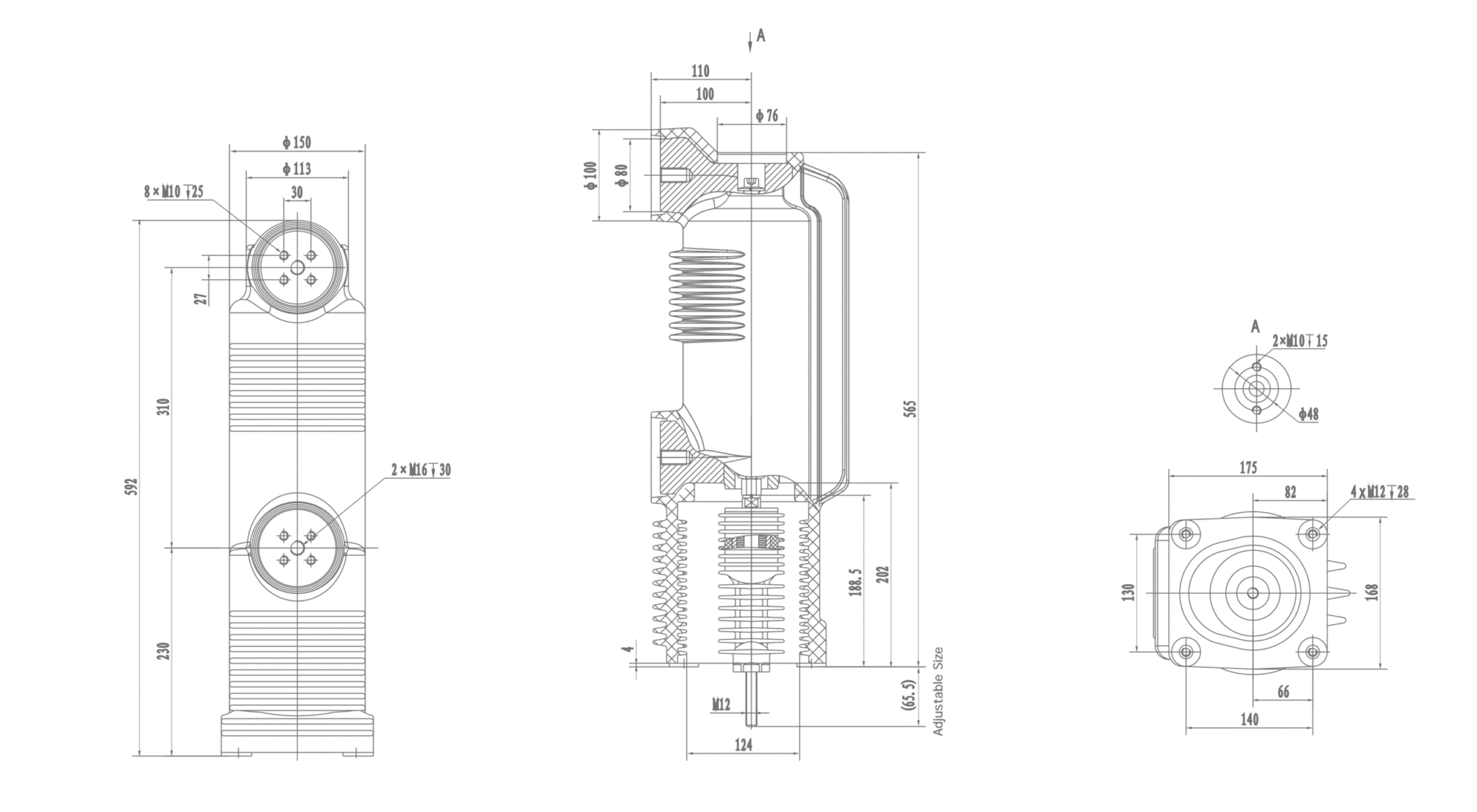

Встраиваемый полюс RZP5.029: экстремальный ток 24 кВ 3150 А, отрыв 31,5 кА, сверхнизкое сопротивление ≤15 мкΩ, усилие 3100 Н, максимальная промышленная производительность.
| Чертеж №. | Технические характеристики | Подберите изолированную тягу | Подберите гибкое соединение | Рукав для контактной руки |
| RZP5.029a | EP24/3150-31.5 | RAP4.028c. 06 | RAP4.029a. 02 | RAP4.110b. 11 |
| Основные технические данные | ||
| Данные | Значение | Единица |
| Номинальное напряжение | 24 | кВ |
| Номинальный ток | 3150 | A |
| Номинальная частота | 50 | Гц |
| Номинальный ток короткого замыкания | 31.5 | kA |
| Операции прерывания тока короткого замыкания | 30 | время |
| Номинальный ток короткого замыкания | 80 | kA |
| Номинальный пиковый выдерживаемый ток | 80 | kA |
| Номинальный кратковременный выдерживаемый ток（4 с） | 31.5 | kA |
| Номинальный ток отключения блока конденсаторов | 630※ | A |
| Номинальный ток отключения конденсатора встык | 400※ | A |
| Кратковременное (1 мин) выдерживаемое напряжение силовой частоты | 65 | кВ |
| Выдерживаемое напряжение импульса освещения (пиковое) | 125 | кВ |
| Сопротивление цепи при номинальном усилии контакта | ≤15 | μΩ |
| Механический срок службы | 10,000 | время |
| Сила замыкания контактов под действием сильфона и атмосферы | 250±30 | N |
| Контрфорс при номинальном ходе контактов | 360±60 | N |
| Предельная эрозия контактов | 3 | мм |
| Срок годности | 20 | год |
| Частичная разрядка | ≤1 | pC |
| Номинальная последовательность работы | 0-0.3s-co-180s-co | |
| Механические характеристики цепи, оснащенной прерывателями | ||
| Данные | Значение | Единица |
| Номинальный ход контактов | 12±1 | мм |
| Ход контактного соединения | 3±1 | мм |
| Средняя скорость открытия | 1.1～1.5 | м/с |
| Средняя скорость закрытия | 0.4～0.8 | м/с |
| Номинальное рабочее давление контакта | 3100±200 | N |
| Длительность отскока при замыкании контактов | ≤2 | мс |
| Нарушение одновременности замыкания и размыкания контактов | ≤1 | мс |
| Максимальный ход | ≤2 | мм |
“※”Номинальные характеристики должны быть предоставлены по запросу
