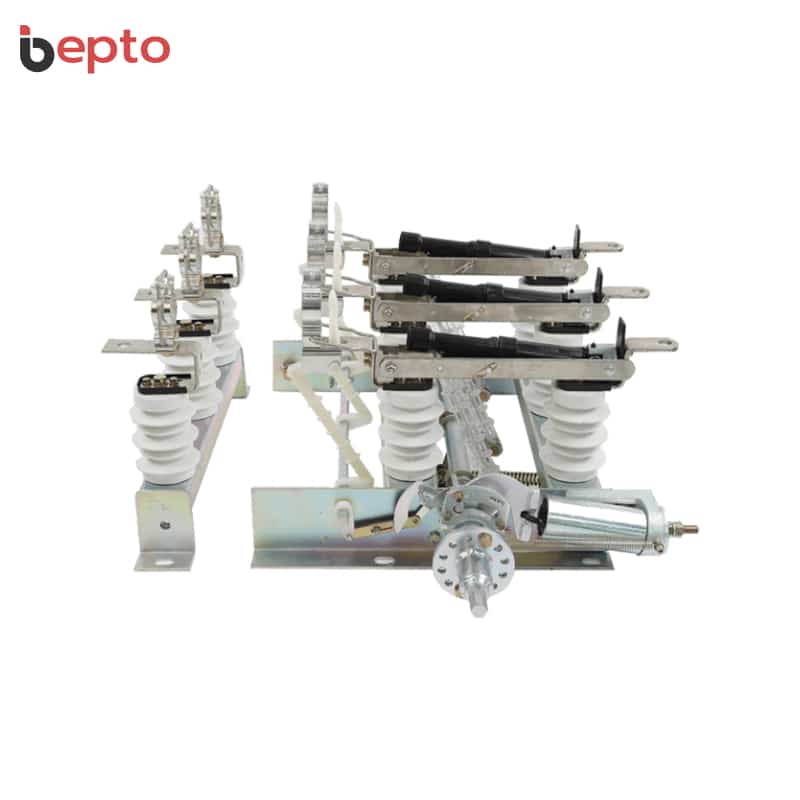

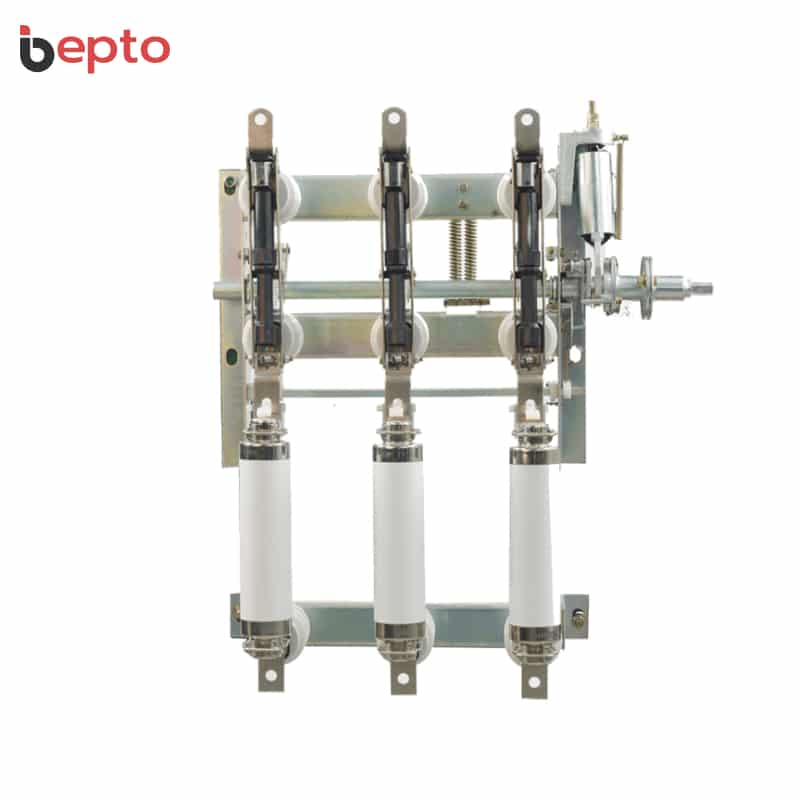

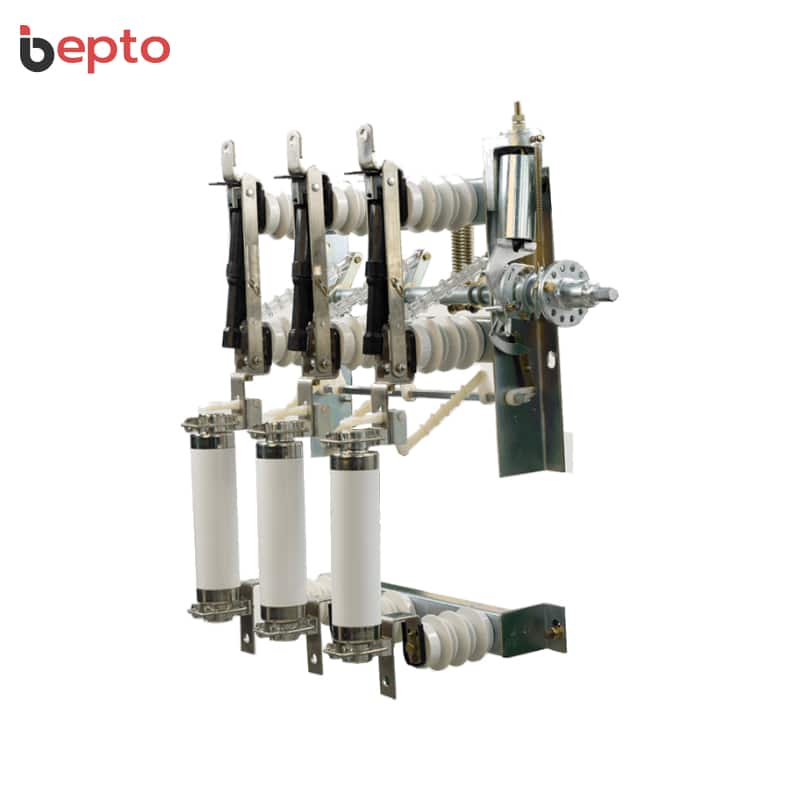

FN5-12R Выключатель разрыва нагрузки: 12 кВ 630A внутренний HV LBS с комбинацией предохранителей, замыкание 50 кА, пиковое сопротивление 31,5 кА, отключение нагрузки/короткого замыкания, трансформатор 1250 кВА, от -25°C до +40°C.
Advanced FN5-12 Комбинация предохранителей с выключателем нагрузки: Комбинированный высоковольтный выключатель нагрузки и предохранитель Premium FN5-12R предназначен для распределительных сетей 12 кВ переменного тока 50 Гц, обеспечивает отключающий ток нагрузки и замыкающий ток короткого замыкания, выключатель нагрузки с предохранителем отсекает ток короткого замыкания для переключения защиты, обеспечивает номинальный ток 630 А с номинальным током замыкания 50 кА и 31.5 кА номинального пикового выдерживаемого тока (динамически устойчивый), способный выдерживать 20 кА (2 с) номинального кратковременного выдерживаемого тока (термически устойчивый), 630 А номинального тока отключения замкнутого контура и активной нагрузки, 10 А номинального тока отключения зарядки кабеля и 1250 кВА номинальной мощности отключения трансформатора холостого хода.
Готовность распределительной сети 12 кВ: FN5-12R выдерживает напряжение 42 кВ (земля/фаза), 48 кВ (разрыв изоляции), 75 кВ (земля/фаза) и 85 кВ (разрыв изоляции), подходит для работы в условиях от -25°C до +40°C на высоте ≤1000 м при суточной влажности 95%, обеспечивая надежное решение для коммутации высоковольтных выключателей нагрузки внутри помещений для распределительных сетей 12 кВ, требующих защиты от нагрузки/короткого замыкания, с проверенными характеристиками комбинации предохранителей.
| Технические характеристики выключателя с разрывом нагрузки FN5-12R | Модель 400A | Модель 630A | Единица |
|---|---|---|---|
| Номер модели | FN5-12R/400 | FN5-12R/630 | - |
| Бренд | Изоляционные системы Bepto | Изоляционные системы Bepto | - |
| Тип продукта | Комбинированный высоковольтный переключатель нагрузки и предохранитель для помещений Электроприбор | Комбинированный высоковольтный переключатель нагрузки и предохранитель для помещений Электроприбор | - |
| Номинальное напряжение | 12 | 12 | кВ |
| Номинальная частота | 50 | 50 | Гц |
| Номинальный ток | 400 | 630 | A |
| Номинальный кратковременный выдерживаемый ток (термически стабильный) | 12.5 (4s) | 20 (2s) | kA |
| Номинальный пиковый выдерживаемый ток (динамический постоянный) | 31.5 | 50 | kA |
| Номинальный ток размыкания замкнутого контура | 400 | 630 | A |
| Номинальный ток отключения активной нагрузки | 400 | 630 | A |
| 5% Номинальный ток отключения активной нагрузки | 20 | 31.5 | A |
| Номинальный ток разрыва кабеля при зарядке | 10 | 10 | A |
| Номинальная отключающая мощность трансформатора в режиме холостого хода | - | 1250 | кВА |
| Номинальный ток замыкания короткого замыкания | 31.5 | 50 | kA |
| Время отключения тока нагрузки | 20 (100% Load), 35 (60% Load), 75 (30% Load), 80 (5% Load) | 20 (100% Load), 35 (60% Load), 75 (30% Load), 80 (5% Load) | Times |
| 1 мин Частота питания Выдерживаемое напряжение (земля/фаза) | 42 | 42 | кВ |
| Частота мощности Выдерживаемое напряжение (изоляционные промежутки) | 48 | 48 | кВ |
| Выдерживаемое напряжение импульса молнии (земля/фаза) | 75 | 75 | кВ |
| Выдерживаемое напряжение импульса молнии (разрушение изоляции) | 85 | 85 | кВ |
| Крутящий момент (усилие) при открытии/закрытии | 90 Н-м (180 Н) | 100 Н-м (200 Н) | Н-м (Н) |
| Температура окружающей среды | От -25 до +40 (электрический: от -5 до +40) | От -25 до +40 (электрический: от -5 до +40) | °C |
| Высота | ≤1000 | ≤1000 | m |
| Относительная влажность (средняя за день/месяц) | ≤95% / ≤90% (+25 °C) | ≤95% / ≤90% (+25 °C) | - |
| Приложение | Распределительные сети 12 кВ | Распределительные сети 12 кВ | - |
