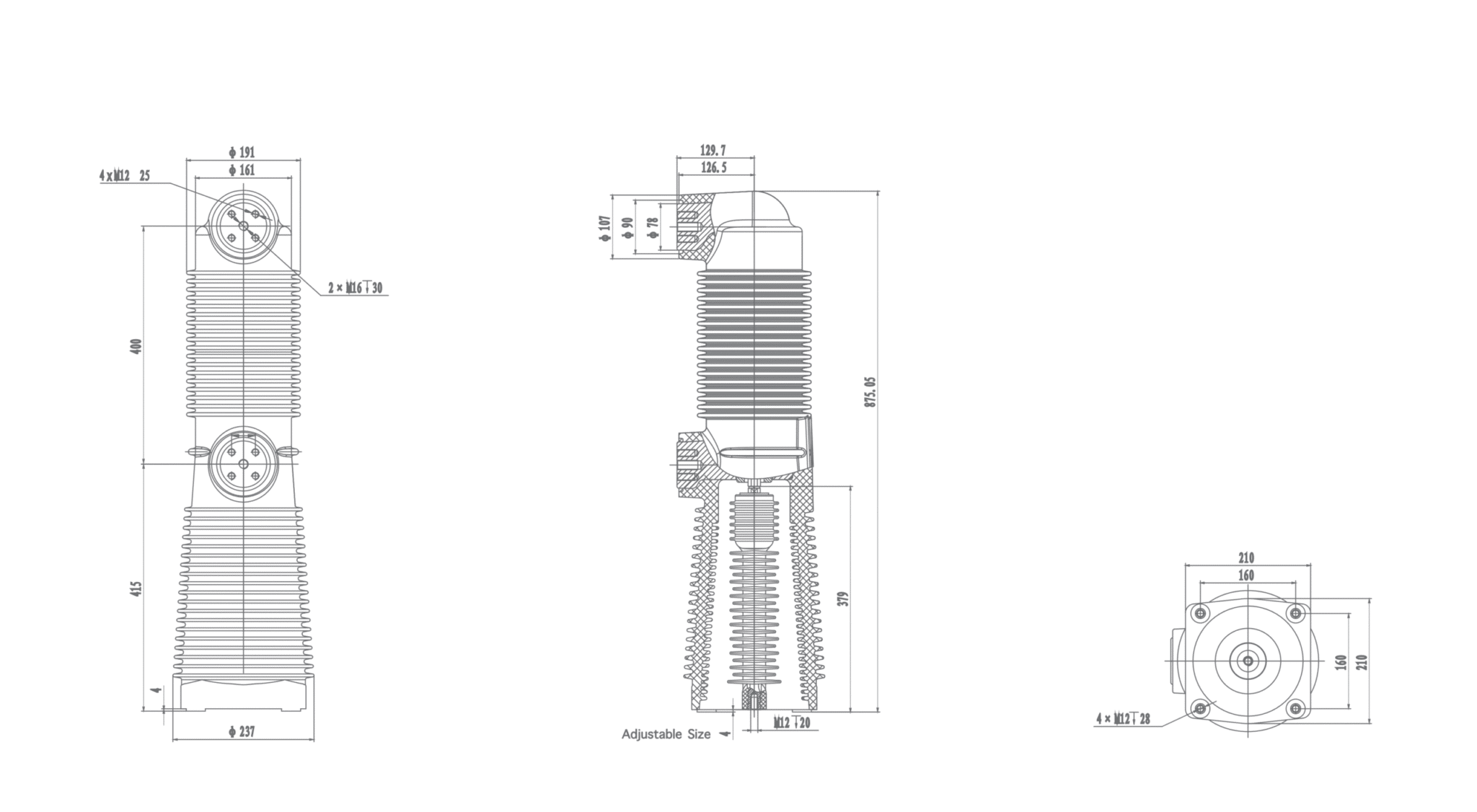

RZP5.046 Прецизионный высоковольтный встраиваемый полюс: 40,5 кВ 1250A-2500A ток, 31,5 кА/25 кА разрыв, ≤1 мс синхронизация, ≤18μΩ-≤25μΩ сопротивление, прецизионное управление.
| Чертеж №. | Технические характеристики | Подберите изолированную тягу | Рукав для контактной руки |
| RZP5.046a | EP40.5/2500-31.5 | RAP4.046a. 07 | RAP4.086a. 11 |
| RZP5.046b | EP40.5/2000-31.5 | RAP4.046a. 07 | RAP4.086a. 11 |
| RZP5.046c | EP40.5/1600-31.5 | RAP4.046a. 07 | RAP4.086b. 11 |
| RZP5.046d | EP40.5/1250-31.5 | RAP4.046a. 07 | RAP4.086h. 11 |
| RZP5.046e | EP40.5/2500-25 | RAP4.046a. 07 | RAP4.086h. 11 |
| Основные технические данные | ||||||
| Данные | Значение | Единица | ||||
| Номинальное напряжение | 40.5 | кВ | ||||
| Номинальный ток | 2500 | 2000 | 1600 | 1250 | A | |
| Номинальная частота | 50 | Гц | ||||
| Номинальный ток короткого замыкания | 31.5 | 25 | kA | |||
| Операции прерывания тока короткого замыкания | 30 | время | ||||
| Номинальный ток короткого замыкания | 80 | 63 | kA | |||
| Номинальный пиковый выдерживаемый ток | 80 | 63 | kA | |||
| Номинальный кратковременный выдерживаемый ток（4 с） | 31.5 | 25 | kA | |||
| Номинальный ток отключения блока конденсаторов | 630※ | A | ||||
| Номинальный ток отключения конденсатора встык | 400※ | A | ||||
| Кратковременное (1 мин) выдерживаемое напряжение силовой частоты | 95 | кВ | ||||
| Выдерживаемое напряжение импульса освещения (пиковое) | 185 | кВ | ||||
| Сопротивление цепи при номинальном усилии контакта | ≤18 | ≤21 | ≤23 | ≤25 | μΩ | |
| Механический срок службы | 10,000 | время | ||||
| Сила замыкания контактов под действием сильфона и атмосферы | 200±60 | N | ||||
| Контрфорс при номинальном ходе контактов | 300±60 | N | ||||
| Предельная эрозия контактов | 3 | мм | ||||
| Срок годности | 20 | год | ||||
| Частичная разрядка | ≤1 | pC | ||||
| Номинальная последовательность работы | 0-0.3s-co-180s-co | |||||
| Механические характеристики цепи, оснащенной прерывателями | |||
| Данные | Значение | Единица | |
| Номинальный ход контактов | 20±2 | мм | |
| Ход контактного соединения | 5±1 | мм | |
| Средняя скорость открытия | 1.7±0.2 | м/с | |
| Средняя скорость закрытия | 0.75±0.2 | м/с | |
| Номинальное рабочее давление контакта | 3600±300 | 3600±200 | N |
| Длительность отскока при замыкании контактов | ≤3 | мс | |
| Нарушение одновременности замыкания и размыкания контактов | ≤1 | мс | |
| Максимальный ход | ≤2 | мм | |
“※”Номинальные характеристики должны быть предоставлены по запросу
