Beton Direklere Kaldırma ve Montaj için En İyi Uygulamalar

Giriş

Bir yükleme dış mekan yük kesme anahtarı¹ bir beton dağitim di̇reği̇² Kağıt üzerinde basit görünüyor - montaj braketini cıvatalayın, üniteyi kaldırın, donanımı torklayın ve iletkenleri bağlayın. Pratikte bu işlem, orta gerilim saha kurulumundaki en yüksek riskli mekanik işlemlerden biridir ve baş üstü kaldırma yüklerini, beton direğin yapısal kısıtlamalarını ve canlı hat bitişikliğini tek bir iş dizisinde birleştirerek tek bir prosedür hatasının ekipman hasarına, direğin yapısal arızasına veya ölümcül bir güvenlik olayına neden olabileceği bir işlemdir. Bir dış mekan LBS'nin beton direğe kaldırılması ve monte edilmesine yönelik en iyi uygulamalar, genel bir kaldırma prosedürünün isteğe bağlı iyileştirmeleri değildir - LBS ünitesinin ağırlık dağılımını, montaj yüksekliğindeki beton direğin yük taşıma kapasitesini, direk bandı donanımının tork gereksinimlerini ve kaldırma sırası boyunca korunması gereken IEC 62271-103 kurulum açıklığı gereksinimlerini hesaba katan mühendisliğe özgü gereksinimlerdir. Endüstriyel tesis elektrik mühendisleri, EPC kurulum yüklenicileri ve orta gerilim havai hat yapımından sorumlu güvenlik görevlileri için bu kılavuz, kurulum öncesi yapısal değerlendirmeden montaj sonrası doğrulamaya kadar, beton bir direk üzerindeki her dış mekan LBS kurulumunun hem mekanik bütünlüğü hem de orta gerilim güvenlik standartlarını karşılamasını sağlayan eksiksiz kaldırma ve montaj çerçevesini sunar.

İçindekiler

• Beton Dağıtım Direğine Dış Mekan LBS Montajı için Yapısal ve Ağırlık Gereklilikleri Nelerdir?
• Güvenli Dış Mekan LBS Direk Kurulumu için Hangi Kaldırma Ekipmanı ve Arma Konfigürasyonları Gereklidir?
• Her Endüstriyel Tesis Uygulaması için Doğru Montaj Donanımı ve Kurulum Yüksekliği Nasıl Seçilir?
• En Kritik Kurulum Hataları ve Montaj Sonrası Güvenlik Doğrulama Adımları Nelerdir?

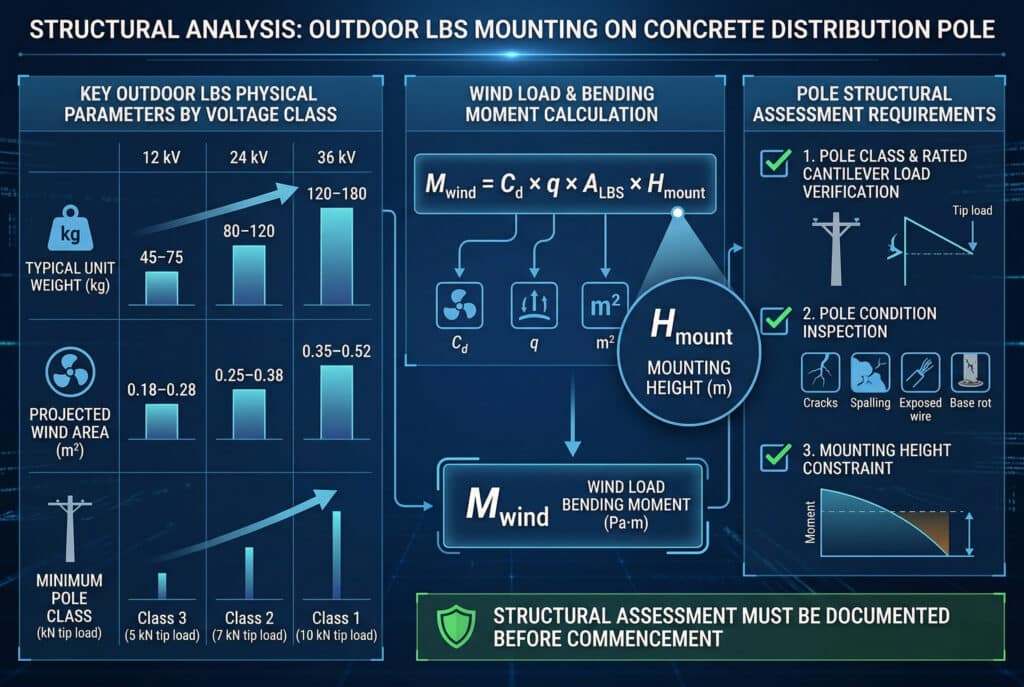

Beton Dağıtım Direğine Dış Mekan LBS Montajı için Yapısal ve Ağırlık Gereklilikleri Nelerdir?

Herhangi bir kaldırma ekipmanı sahaya taşınmadan önce, beton direk yapısal bir montaj platformu olarak değerlendirilmelidir - sadece direk çapına veya görsel duruma göre yeterli olduğu varsayılmamalıdır. Orta gerilim dağıtım hatları için dış mekan LBS üniteleri, gerilim sınıfına, akım değerine ve ünitenin entegre bir parafudr ve topraklama anahtarı tertibatı içerip içermediğine bağlı olarak tipik olarak 45 kg ila 180 kg ağırlığındadır. Konsollu bir braket aracılığıyla montaj yüksekliğinde uygulanan bu konsantre yük, bir bükülme momenti³ Direk tabanında, direğin nominal konsol kapasitesi dahilinde olmalıdır.

Direk yapısal değerlendirme gereklilikleri:

• Direk sınıfı ve nominal konsol yükü: Beton dağıtım direkleri nominal uç yüklerine göre sınıflandırılır - direk ucunda zemin hattında tasarım eğilme momentini üreten yatay kuvvet. LBS ünitesi üzerindeki birleşik rüzgar yükü artı braket eksantrik yükünün montaj yüksekliğinde direğin nominal konsol kapasitesini aşmadığını doğrulayın
• Direk durum değerlendirmesi: Boylamasına çatlaklar, beton kaplamada dökülme, açıkta ve korozyona uğramış öngerme teli ve zemin hattında taban çürümesi olup olmadığını inceleyin - bu koşullardan herhangi biri direğin yapısal kapasitesini nominal değerinin altına düşürür
• Montaj yüksekliği kısıtlaması: LBS yükünden kaynaklanan eğilme momenti montaj yüksekliği ile artar - belirli bir direk sınıfı için, LBS yükünün direğin yapısal kapasitesini aştığı maksimum bir montaj yüksekliği vardır

Dış mekan LBS montajı için rüzgar yükü hesaplaması:

$M_{wind} = C_d \times q \times A_{LBS} \times H_{mount}$

Nerede $C_d$ sürükleme katsayısıdır (kutu şeklindeki LBS muhafazaları için tipik olarak 1,2),$q$ yerel rüzgar bölgesi standardına göre tasarım rüzgar basıncıdır (Pa),$A_{LBS}$ LBS biriminin öngörülen alanıdır (m²) ve $H_{mount}$ zemin çizgisinin üzerindeki montaj yüksekliğidir (m).

Gerilim sınıfına göre temel dış mekan LBS fiziksel parametreleri:

Gerilim Sınıfı	Tipik Birim Ağırlığı	Öngörülen Rüzgar Alanı	Minimum Kutup Sınıfı
12 kV (3 fazlı)	45-75 kg	0.18-0.28 m²	Sınıf 3 (5 kN uç yükü)
24 kV (3 fazlı)	80-120 kg	0.25-0.38 m²	Sınıf 2 (7 kN uç yükü)
36 kV (3 fazlı)	120-180 kg	0.35-0.52 m²	Sınıf 1 (10 kN uç yükü)

Yapısal değerlendirme çalışma başlamadan önce belgelenmelidir - kaldırma işlemi sırasında montaj ekibi tarafından zihinsel olarak gerçekleştirilmemelidir.

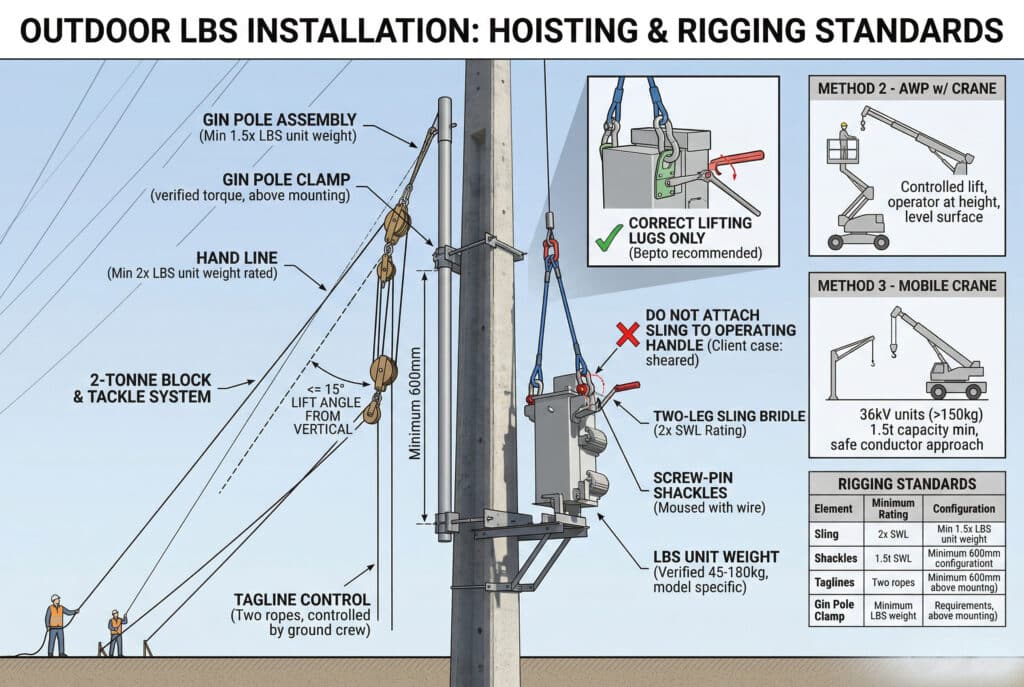

Güvenli Dış Mekan LBS Direk Kurulumu için Hangi Kaldırma Ekipmanı ve Arma Konfigürasyonları Gereklidir?

Beton bir direğe dış mekan LBS kurulumu için seçilen kaldırma yöntemi, ünite ağırlığına, montaj yüksekliğine, saha erişim kısıtlamalarına ve enerjili iletkenlere yakınlığa uygun olmalıdır. Orta gerilim dağıtım hattı yapımında her biri özel ekipman gereksinimleri ve güvenlik kısıtlamaları olan üç kaldırma yöntemi kullanılır.

Yöntem 1 - Cin direği ve el hattı (dağıtım hattı çalışmaları için en yaygın olanı):
A cin direği⁴ - Montaj pozisyonunun üstündeki beton direğe kenetlenmiş geçici bir kaldırma direği - LBS ünitesini direğin yanında dikey olarak kaldırmak için bir el halatını veya mekanik avantaj sistemini yönlendirir. Bu yöntem araç erişimi gerektirmez ve kısıtlı erişime sahip kırsal ve endüstriyel tesis sahaları için uygundur.

• Cin direği nominal kapasitesi LBS birim ağırlığının 1,5 katını aşmalıdır - IEC 60900 ve yerel kaldırma yönetmelikleri uyarınca minimum güvenlik faktörü
• El halatı veya blok-ve-takma nominal çalışma yükü LBS birim ağırlığının 2 katını aşmalıdır
• Cin direği kelepçesi, montaj braketi konumundan en az 600 mm yukarıda konumlandırılmalıdır - kaldırma açısının bağlantı noktasında dikeyden 15°'yi aşmaması sağlanmalıdır

Yöntem 2 - Entegre vinçli hava çalışma platformu (AWP):
Araç erişimi olan endüstriyel tesis kurulumları ve 100 kg'ı aşan LBS birimleri için, entegre pergel vinçli bir AWP, operatör çalışma yüksekliğindeyken kontrollü kaldırma sağlar. Bu yöntem el hattı kontrolü sorununu ortadan kaldırır ancak AWP çalışma yarıçapı içinde düz, sağlam bir çalışma yüzeyi gerektirir.

Yöntem 3 - Etiket kontrollü mobil vinç:
150 kg'ı aşan 36 kV dış mekan LBS üniteleri için, gerekli yarıçapta minimum 1,5 ton kapasiteli bir mobil vinç, kaldırma arkı boyunca enerjili iletkenlere minimum yaklaşma mesafesinin korunması koşuluyla en güvenli kaldırmayı sağlar.

Arma konfigürasyonu gereksinimleri:

Arma Elemanı	Minimum Derecelendirme	Yapılandırma Gereksinimi
Kaldırma askısı	2× LBS birim ağırlık SWL	İki ayaklı dizgin - sadece üretici kaldırma kulplarına göre bağlantı noktaları
Kelepçeler	Nominal ≥ 2× LBS birim ağırlığı	Vidalı pim tipi - pim sıkıldıktan sonra tel ile birleştirilir
Etiketler	12 mm minimum çaplı halat	Yer ekibi tarafından kontrol edilen iki slogan - her iki tarafta birer tane
Cin direği kelepçesi	Nominal ≥ 1,5 × LBS birim ağırlığı	Montaj braketinin üzerine yerleştirildi - kelepçe cıvatalarındaki tork doğrulandı

Arma konfigürasyonunun sonuçlarını gösteren bir müşteri vakası: Filipinler'deki bir endüstriyel tesis EPC yüklenicisindeki bir proje mühendisi, bir dış mekan LBS ünitesinin direk montajı sırasında düşmesi üzerine Bepto ile iletişime geçti - ünite montaj konumundan yaklaşık 4 metre düşerek kontak düzeneğini tahrip etti ve izolatör gövdelerini kırdı. Yapılan incelemede, kurulum ekibinin kaldırma askısını belirlenen kaldırma kulakları yerine LBS çalıştırma kolu braketine taktığı ortaya çıktı - tutma kolu braketi kaldırma yükleri için derecelendirilmemişti ve konumlandırma sırasında birleşik ağırlık ve salınım yükü altında kesildi. Bepto, yedek bir ünite tedarik etti ve kurulum ekibine LBS modeline özgü, belirlenmiş iki kaldırma kulağı konumunu ve yasaklanmış bağlantı noktalarını tanımlayan bir donanım bağlantı şeması sağladı.

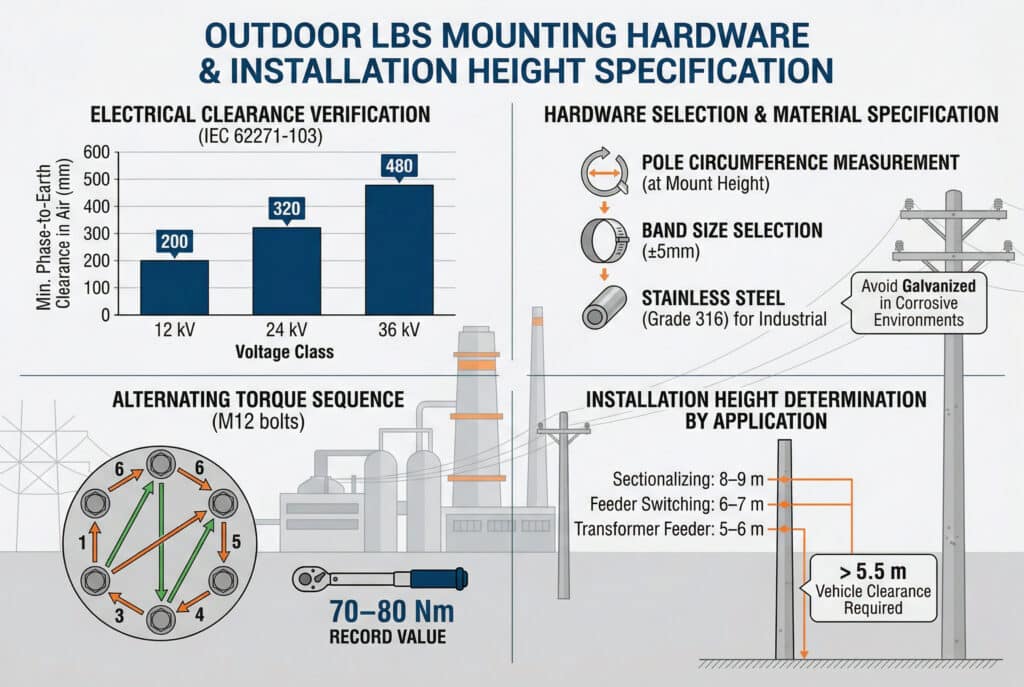

Her Endüstriyel Tesis Uygulaması için Doğru Montaj Donanımı ve Kurulum Yüksekliği Nasıl Seçilir?

Montaj donanımı seçimi ve kurulum yüksekliğinin belirlenmesi, dış mekan LBS kurulumunun uzun vadeli mekanik bütünlüğünü en doğrudan etkileyen ve mühendislik girdisi olmadan saha ekipleri tarafından en sık verilen iki spesifikasyon kararıdır.

Adım 1: Elektriksel Açıklık Gereksinimlerini Tanımlayın

IEC 62271-103 ve yerel dağıtım hattı yapım standartları minimum faz-toprak açıklığı⁵ ve dış mekan LBS gerilim taşıyan parçaları ile beton direk, montaj braketi ve direk üstü çapraz kol dahil olmak üzere tüm topraklı yapılar arasında korunması gereken fazdan faza açıklıklar:

• 12 kV: Havada minimum 200 mm faz-toprak açıklığı
• 24 kV: Havada minimum 320 mm faz-toprak açıklığı
• 36 kV: Havada minimum 480 mm faz-toprak açıklığı

Montaj yüksekliği, LBS'yi direk yüzeyine, montaj braketine ve aşağıdaki zemine bu açıklıklar korunacak şekilde konumlandırmalıdır - nominal akım termal yüklemesi altında maksimum iletken sarkması hesaba katılmalıdır.

Adım 2: Beton Direk Çapı için Direk Bandı Donanımını Seçin

Beton dağıtım direkleri koniktir - montaj yüksekliğindeki direk çapı doğru direk bandı boyutunu belirler. Daha büyük çaplı bir direk kesitine uygulanan küçük boyutlu direk bantları, belirtilen torkta gerekli sıkıştırma kuvvetine ulaşamayacaktır; büyük boyutlu bantlar, gerekli sıkıştırma basıncına ulaşmadan önce tork altında deforme olacaktır.

• Direk çevresini montaj yüksekliğinde ölçün - zemin seviyesinde değil
• Ölçülen çevrenin ±5 mm'si dahilinde kutup bandı boyutunu seçin
• Endüstriyel tesisler ve kıyı ortamları için paslanmaz çelik (316 Sınıfı) direk bantları belirleyin - galvanizli çelik bantlar yüksek nemli ve tuzla kirlenmiş ortamlarda 3-5 yıl içinde korozyona uğrar

Adım 3: Doğru Montaj Torku Sırasını Uygulayın

Donanım Elemanı	Tork Değeri	Sıra	Doğrulama
Kutup bandı cıvataları (M12)	70-80 Nm	Dönüşümlü - sıralı değil	Tork anahtarı - kayıt değeri
Braketten banda cıvatalar (M16)	130-150 Nm	Çapraz desen	Tork anahtarı - kayıt değeri
LBS'den brakete cıvatalar (M12)	70-80 Nm	Çapraz desen	Tork anahtarı - kayıt değeri
İletken terminal cıvataları	Üretici spesifikasyonlarına göre	—	Tork anahtarı - kayıt değeri

Endüstriyel tesis dış mekan LBS montajı için alt uygulama senaryoları:

• Endüstriyel tesis besleyici anahtarlama: 6-7 m yüksekliğe monte edin - havai hat iletken bağlantı yüksekliğinin altında, 5,5 m'lik maksimum araç açıklığı yüksekliğinin üzerinde
• Dağıtım hattı bölümlendirmesi: 8-9 m yüksekliğe monte edin - LBS terminalleri ve hat iletkenleri arasındaki minimum iletken uzunluğu için hat iletkeni bağlantı yüksekliği ile tutarlı
• Transformatör fider koruması: 5-6 m yüksekliğe monte edin - normal anahtarlama işlemlerinde tırmanma ekipmanı olmadan manuel kullanım için erişilebilir

En Kritik Kurulum Hataları ve Montaj Sonrası Güvenlik Doğrulama Adımları Nelerdir?

Yaygın Kurulum Hataları - Önlenebilir Hatalar

Hata 1 - Montaj braketi yanlış direk yüzüne takılmıştır:
Dış mekan LBS, beton direğin çalıştırma kolunu yaklaşım tarafına yerleştiren yüzüne monte edilmelidir - operatörün yerden veya tırmanma pozisyonundan enerjili terminallere ulaşmadan erişebileceği şekilde. Yanlış yüzeye montaj, operatörün manuel anahtarlama sırasında canlı terminallere ulaşmasını gerektirir - doğrudan bir IEC 62271-103 güvenlik ihlali.

Hata 2 - Direk bandı takviye bölgesinin altına monte edilmiştir:
Beton direkler tabanda güçlendirilmiş bir bölüme ve uca yakın azaltılmış kesitli bir bölgeye sahiptir. Azaltılmış kesit bölgesine - tipik olarak direk uzunluğunun üst 20%'si - monte edilen montaj braketleri, birleşik statik ve rüzgar yükü altında çatlayabilecek güçlendirilmemiş betona yoğun yükler uygular.

Hata 3 - Faz tanımlama doğrulaması yapılmadan iletken bağlantısı yapıldı:
Dış mekan LBS terminallerine iletken bağlantısı sırasında faz sırası hataları, aşağı akış fiderinde faz tersine dönmesine neden olur - endüstriyel tesis uygulamalarında motor dönüşünü tersine çevirir ve fider paralelse transformatör sirkülasyon akımları oluşturur.

Hata 4 - Çalışma mekanizması iletken bağlantısından önce test edilmedi:
LBS çalıştırma mekanizması, iletkenler bağlanmadan önce beş tam açma-kapama döngüsü boyunca çalıştırılmalıdır - sorunsuz çalışma, doğru kontak konumu göstergesi ve doğru kilitleme işlevi onaylanmalıdır. İletken bağlantısı yapıldıktan sonra bir mekanizma arızasının fark edilmesi, onarımın gerçekleştirilmesi için enerjinin kesilmesini ve bağlantının kesilmesini gerektirir.

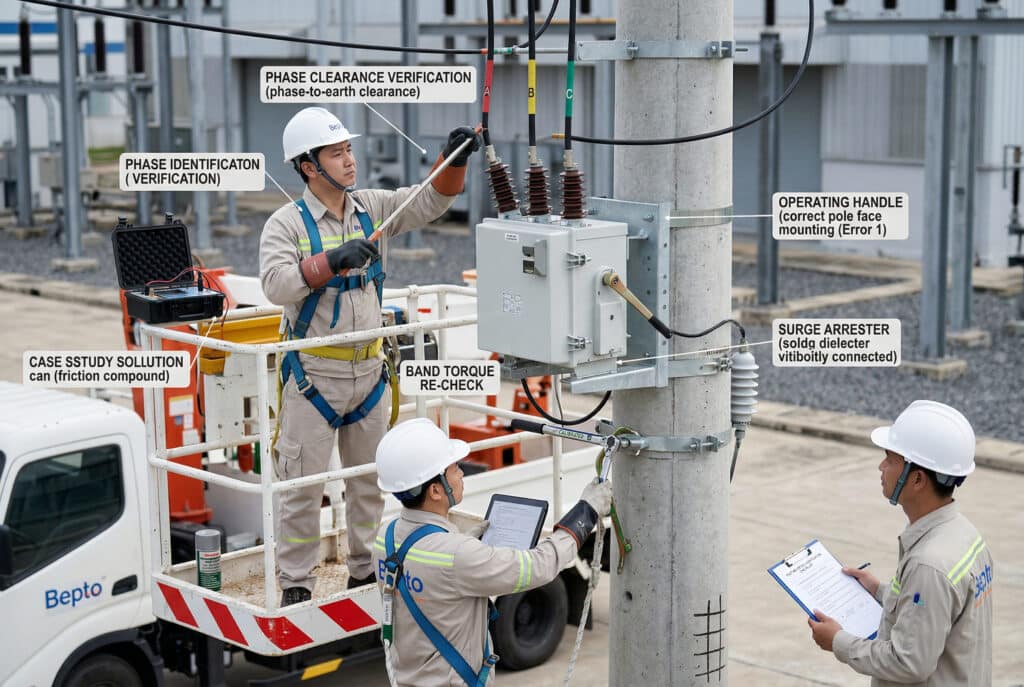

Montaj Sonrası Doğrulama Kontrol Listesi

1. Faz açıklığı ölçümü: Tüm canlı parçalardan direk yüzeyine ve brakete minimum açıklığı doğrulayın - her üç faz için ölçümleri kaydedin
2. Kutup bandı torkunu yeniden kontrol edin: Tüm direk bandı cıvatalarını ilk kurulumdan 24 saat sonra yeniden torklayın - beton direk yüzeyinin sıkışması ilk tork gevşemesine neden olur
3. Temas direnci ölçümü: Her üç fazda ≥ 100 A DC'de mikro-ohmmetre testi - gelecekteki bakım eğilimi için temel
4. Mekanik çalışma doğrulaması: Beş açma-kapama döngüsü - sorunsuz çalışmayı ve doğru konum göstergesini onaylar
5. Parafudr bağlantı doğrulaması: Parafudr topraklama kablosunun kutup topraklama iletkenine bağlı olduğunu doğrulayın - yüzer değil

İkinci bir müşteri vakası: Vietnam'daki bir sanayi tesisinde çalışan bir güvenlik görevlisi, bir dış mekan LBS kurulumunun montaj sonrası denetiminde başarısız olması üzerine Bepto ile iletişime geçti. 24 saat sonra yapılan direk bandı tork kontrolünde, dört bant cıvatasından üçünün ilk 75 Nm kurulum torkundan 40 Nm'nin altına gevşediği görüldü. Direk yüzeyi, bant kelepçesi arayüzü için yetersiz sürtünme sağlayan pürüzsüz bir fabrika kaplamasına sahipti. Bepto, bant ve direk yüzeyi arasına sürtünmeyi artırıcı bir bileşik uygulanmasını ve spesifikasyona göre yeniden torklama yapılmasını önerdi. 24 saatlik yeniden kontrol, belirtilen değerin 5%'si dahilinde tork tutma özelliğini doğruladı.

Sonuç

Bir dış mekan LBS'nin orta gerilimde beton bir dağıtım direğine güvenli bir şekilde kaldırılması ve monte edilmesi, mobilizasyondan önce yapısal değerlendirme, doğru şekilde derecelendirilmiş ve yapılandırılmış donanım ekipmanı, direk çapına ve ortama uygun montaj donanımı ve üniteye enerji verilmeden önce mekanik bütünlüğü ve elektriksel boşluğu doğrulayan bir kurulum sonrası doğrulama dizisi gerektirir. Bu sıralamadaki her adım, belirli bir arıza modu (düşen ekipman, direğin yapısal arızası, fazın tersine dönmesi veya tork gevşemesi) gerçek endüstriyel tesis ve dağıtım hattı kurulumlarında gerçek olaylara neden olduğu için mevcuttur. Beton direği bir tırmanma ve donanım sorunu olarak ele almadan önce bir yapısal mühendislik sorunu olarak ele alın - belgelenmiş bir direk değerlendirmesi ile başlayan ve kaydedilmiş bir montaj sonrası doğrulama kontrol listesi ile biten dış mekan LBS kurulumu, ekipmanın sağlamak üzere tasarlandığı 20 yıllık hizmet ömrünün tamamını sunan kurulumdur.
