Giriş

Bir orta gerilim şalt panosundaki her boyut sonuçta tek bir sayı tarafından belirlenir: canlı iletkenler ile topraklanmış yapılar arasındaki yalıtım ortamının dielektrik dayanımı. Santimetre başına kilovolt cinsinden ölçülen bu tek malzeme özelliği, faz-faz açıklıklarını, faz-toprak mesafelerini, kaçak yolu uzunluklarını ve bozulma olmadan nominal yıldırım darbe gerilimine dayanmak için gereken yalıtımın fiziksel hacmini belirler.

Dökme epoksi reçinenin dielektrik dayanımı yığın halinde 180-200 kV/cm'dir - atmosferik basınçtaki havadan (30 kV/cm) yaklaşık altı kat daha fazladır - ve bu tek malzeme özelliği farkı, katı yalıtımlı şalt sisteminin hava yalıtımlı şalt sistemine göre 40-60% daha küçük panel ayak izleri elde etmesini sağlarken aynı zamanda kirli endüstriyel ortamlarda hava yalıtım performansını sınırlayan yüzey kirliliği arıza modlarını ortadan kaldıran teknik temeldir.

OG yalıtım sistemleri tasarlayan elektrik mühendisleri ve AIS ile SIS şalt cihazlarını değerlendiren satın alma yöneticileri için epoksi reçine ile hava arasındaki dielektrik dayanım karşılaştırmasını anlamak akademik bir arka plan bilgisi değildir - katı yalıtım teknolojisini hava yalıtımlı selefinden ayıran her alan verimliliği iddiasının, her kirlilik direnci spesifikasyonunun ve her yalıtım koordinasyonu kararının nicel temelidir.

Bu makale, epoksi reçine ve hava yalıtım sistemlerindeki dielektrik dayanımının, temel arıza fiziğinden saha derecelendirme mühendisliğine, çevresel performansa ve OG şalt sistemi spesifikasyonu ve tasarımı için pratik çıkarımlara kadar titiz, uygulama odaklı bir analizini sunmaktadır.

İçindekiler

• Dielektrik Dayanımı Nedir ve Epoksi Reçine ve Havada Nasıl Ölçülür?
• Epoksi Reçine ve Hava Yalıtımı Gerçek MV Çalışma Koşullarında Nasıl Performans Gösterir?
• Dielektrik Dayanım Farkı SIS Hücre Tasarım Avantajlarını Nasıl Yönlendirir?
• Epoksi Yalıtım Sistemleri için Şartname ve Kalite Doğrulama Gereklilikleri Nelerdir?

Dielektrik Dayanımı Nedir ve Epoksi Reçine ve Havada Nasıl Ölçülür?

Dielektrik dayanımı, bir yalıtım malzemesinin dielektrik bozulmaya uğramadan dayanabileceği maksimum elektrik alanı yoğunluğudur - kV/cm veya kV/mm olarak ifade edilir: aşırı elektrik alanı stresi altında malzemenin çığ iyonizasyonunun neden olduğu yalıtkan durumdan iletken duruma yıkıcı geçiş.

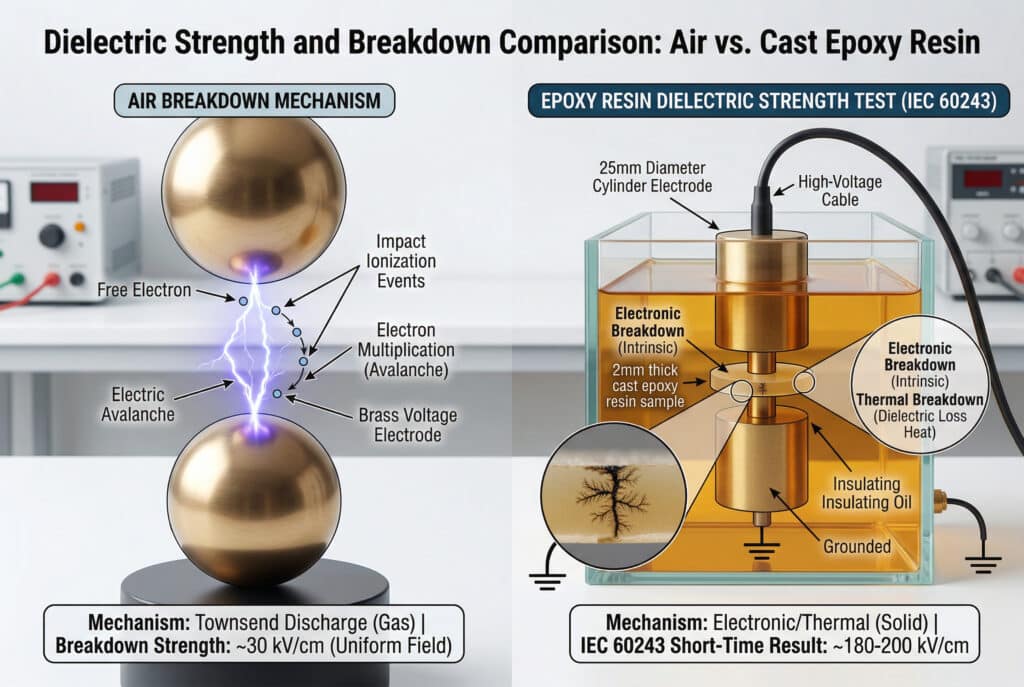

Dielektrik Bozulma Fiziği

Havada Bozulma - Townsend Çığ Mekanizması:

Atmosferik basınçtaki havada, dielektrik bozulma şu yolla gerçekleşir townsend çığ süreci¹:

1. Serbest elektronlar (kozmik radyasyondan veya fotoiyonizasyondan) uygulanan elektrik alanında hızlanır
2. Hızlandırılmış elektronlar nötr hava molekülleriyle çarpışarak onları iyonize eder ve ilave elektronlar açığa çıkarır
3. Her iyonizasyon olayı elektron popülasyonunu çoğaltır - bir çığ
4. Çığ kritik yoğunluğa ulaştığında, iletken bir plazma kanalı (streamer) elektrot boşluğunu köprüler
5. Flama tam bir kavise geçerek parçalanmayı tamamlar

Standart koşullarda (20°C, 1 bar, 50% RH) düzgün elektrot geometrisindeki hava için parçalanma alanı yaklaşık olarak 30 kV/cm. Bu değer aşağıdakilere karşı oldukça hassastır:

• Elektrot geometrisi: Düzgün olmayan alanlar (keskin kenarlar, küçük yarıçaplar) etkin kırılma gücünü 5-15 kV/cm'ye düşürür
• Nem oranı: Nemin 50% bağıl nemin üzerine çıkması kırılma mukavemetini 15%'ye kadar azaltır
• Kirlilik: Hava boşluklarına bitişik yalıtım üzerindeki yüzey kirliliği, temiz hava bozulma değerinin çok altındaki alanlarda parlamayı başlatan iletken yollar oluşturur
• Yükseklik: Yükseklikte (> 1.000 m) azalan hava yoğunluğu, kırılma gücünü orantılı olarak azaltır

Epoksi Reçinede Bozulma - Elektronik ve Termal Mekanizmalar:

Katı epoksi reçinede dielektrik bozulması, gazdakinden temelde farklı mekanizmalarla gerçekleşir:

• Elektronik arıza: Çok yüksek alanlarda (> 500 kV/cm), elektrotlardan polimer matrisine doğrudan elektron enjeksiyonu katı içinde çığ iyonizasyonunu başlatır - içsel parçalanma mekanizması
• Termal bozulma: Dielektrik kayıplar² (tan δ × E²) malzeme içinde ısı üretir; ısı üretimi termal yayılımı aşarsa, malzeme bozulana kadar sıcaklık artar - güç frekansında pratik sınırlama mekanizması
• Kısmi deşarj erozyonu: Boşlukların veya inklüzyonların varlığında, kısmi deşarjlar çevreleyen polimeri aşamalı olarak aşındırır - hizmette baskın uzun vadeli arıza mekanizması

Dökme epoksi reçinenin ölçülen dielektrik dayanımı iec 60243³ kısa süreli test koşulları 180-200 kV/cm - hava değerinin yaklaşık 6 katıdır. Kısmi deşarj aktivitesine sahip uzun vadeli hizmet koşulları altında, 30 yıllık yalıtım ömrü sağlamak için etkili tasarım alanı 20-40 kV/cm ile sınırlıdır.

Standart Ölçüm Yöntemleri

IEC 60243-1 - Kısa Süreli Dielektrik Dayanım Testi:

• Elektrotlar: 25 mm çapında düz yüzeyli, 25 mm çapında pirinç silindirler, yüzey parlamasını önlemek için izolasyon yağına daldırılmış
• Gerilim uygulaması: Sıfırdan arızaya kadar 2 kV/s'de rampa
• Numune kalınlığı: Dökme malzeme karakterizasyonu için 1-3 mm
• Sonuç: Kırılma geriliminin örnek kalınlığına bölünmesi = kV/mm cinsinden dielektrik dayanımı

IEC 60060-1 - Yüksek Gerilim Test Teknikleri:

• Güç frekansı dayanım testi: 50Hz'de 60 saniye boyunca uygulanan gerilim; arıza yok = geçer
• Yıldırım darbesi dayanım testi: 1.2/50μs darbe dalga formu; nominal BIL'de dayanım = geçer
• Bu testler malzeme numunelerine değil, komple şalt tertibatlarına uygulanır

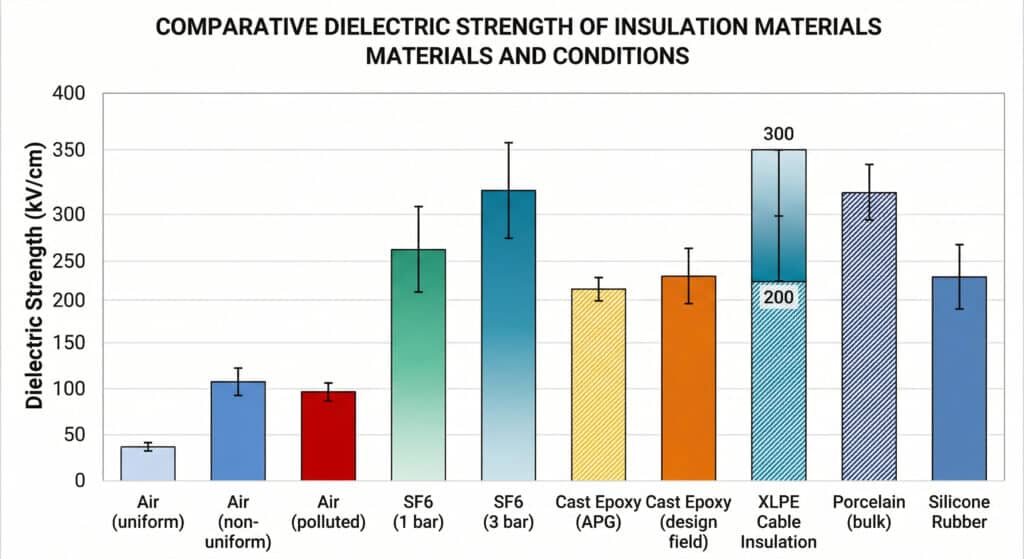

Dielektrik Dayanım Referans Değerleri

Malzeme	Dielektrik Dayanım	Test Durumu	Standart
Hava (tekdüze alan)	30 kV/cm	20°C, 1 bar, tek tip	IEC 60060
Hava (üniform olmayan alan)	5-15 kV/cm	Keskin elektrot geometrisi	IEC 60060
Hava (kirlenmiş yüzey)	1-5 kV/cm	Kirlenmiş izolatör yüzeyi	IEC 60507
SF6 (1 bar)	89 kV/cm	Tek tip alan	IEC 60052
SF6 (3 bar)	~220 kV/cm	Tek tip alan	IEC 60052
Dökme Epoksi (APG, dökme)	180-200 kV/cm	IEC 60243, kısa süreli	IEC 60243
Dökme Epoksi (tasarım alanı)	20-40 kV/cm	Uzun süreli hizmet, 30 yıl ömür	IEC 62271
XLPE Kablo İzolasyonu	200-300 kV/cm	Toplu, kısa süreli	IEC 60502
Porselen (dökme)	60-100 kV/cm	Toplu, kısa süreli	IEC 60672
Silikon Kauçuk	150-200 kV/cm	Toplu, kısa süreli	IEC 60243

Kısa Süreli Güç ve Tasarım Alanı Neden Farklıdır?

Epoksinin kısa süreli dielektrik dayanımı (180-200 kV/cm) ile pratik tasarım alanı (20-40 kV/cm) arasındaki 6 kat oran, 30 yıllık yalıtım ömrü için gerekli güvenlik faktörlerini yansıtmaktadır:

• Sürekli AC gerilim stresi - güç frekansı gerilimi saniyede 50 kez döngüsel stres uygular, 30 yılda 1,6 milyar döngü
• Geçici aşırı gerilimler - yıldırım darbesi ve anahtarlama dalgalanma olayları, nominal gerilimin 3-5 katı tepe alanları uygular
• Termal yaşlanma - yüksek sıcaklık polimer zincirinin parçalanmasını hızlandırarak dielektrik dayanımını kademeli olarak azaltır
• Kısmi deşarj faaliyeti - boşluklarda veya arayüzlerde eşik altı PD olayları bile zamanla çevredeki polimeri aşındırır

20-40 kV/cm'lik tasarım alanı, tüm bu bozulma mekanizmalarını uygun güvenlik marjlarıyla birleştirerek yalıtım sisteminin nominal hizmet ömrü boyunca yeterli dielektrik dayanımını korumasını sağlar.

Epoksi Reçine ve Hava Yalıtımı Gerçek MV Çalışma Koşullarında Nasıl Performans Gösterir?

Epoksi reçine ve hava için laboratuvar dielektrik dayanım değerleri ideal koşulları temsil eder - tek tip alanlar, temiz yüzeyler, kontrollü sıcaklık ve nem. Gerçek OG şalt cihazları, hava yalıtım performansını sistematik olarak düşürürken katı epoksi yalıtımın büyük ölçüde etkilenmediği ortamlarda çalışır. Gerçek koşullar altındaki bu performans farklılığı, katı yalıtım teknolojisi için pratik mühendislik durumudur.

Kirlilik Performansı

Kirlilik Altında Hava Yalıtımı:

IEC kirlilik şiddeti sınıflandırması (IEC 60815), izolatör yüzeylerindeki eşdeğer tuz birikintisi yoğunluğuna (ESDD) dayalı olarak dört kirlilik seviyesi (a-d) tanımlar. Kirlilik seviyesi arttıkça, güvenilir hava yalıtımı için gereken minimum kaçak mesafesi önemli ölçüde artar:

• Kirlilik Seviyesi a (hafif): 16mm/kV kaçak mesafesi
• Kirlilik Seviyesi b (orta): 20mm/kV kaçak mesafesi
• Kirlilik Seviyesi c (ağır): 25mm/kV kaçak mesafesi
• Kirlilik Seviyesi d (çok ağır): 31mm/kV kaçak mesafesi

Yoğun kirliliğin olduğu bir ortamda 12kV'luk bir şalt tesisatı için gerekli kaçak mesafe 25 × 12 = 300 mm'dir - bu, hava yalıtımlı bileşenlerin minimum boyutunu doğrudan belirleyen fiziksel bir kısıtlamadır. Kıyı, endüstriyel veya çöl ortamlarında, AIS'de yeterli kaçak mesafesine ulaşmak için ya izolatör geometrisinin büyütülmesi ya da düzenli temizlik bakımı gerekir.

Kirlilik Altında Epoksi Reçine:

SIS şalt cihazındaki dökme epoksi yalıtım, dış kirlenmeye açık hava boşluğu yüzeyleri sunmaz. Tüm canlı iletkenlerin katı kapsüllenmesi, havadaki kirliliğin - tuz sisi, çimento tozu, kimyasal buharlar, yoğuşma - birincil yalıtım ortamına ulaşamayacağı anlamına gelir. Açıkta kalan tek yüzeyler, IEC 60587 (CTI > 600V) uyarınca izleme direnci ve IEC 61621 (> 180 saniye) uyarınca ark direnci ile tasarlanmış olan epoksi kapsüllemenin dış yüzeyleridir.

Sonuç: SIS şalt sistemi, AIS'nin genişletilmiş kaçak mesafeleri, sık temizlik veya ek muhafaza koruması gerektireceği kirlilik şiddeti sınıf d ortamlarında tam nominal dielektrik performansını korur.

Sıcaklık ve Nem Performansı

Hava Yalıtımı Sıcaklık ve Nem Hassasiyeti:

• Havanın kırılma mukavemeti 20°C'nin üzerindeki her °C için yaklaşık 0,3% azalır
• 55°C ortam sıcaklığında (Orta Doğu ve tropikal tesislerde yaygındır), hava dielektrik dayanımı ~10% kadar azalır.
• İzolatör yüzeylerinde yoğuşma ile 80%'nin üzerindeki bağıl nem, etkili kaçak dayanımını 30-50% azaltır
• Kombine yüksek sıcaklık ve yüksek nem (tropikal kıyı ortamı), etkili hava yalıtım performansını standart test koşullarının 40-60% altına düşürebilir

Epoksi Reçine Sıcaklık ve Nem Performansı:

• Epoksinin yığın dielektrik dayanımı 20°C'nin üzerindeki her °C için yaklaşık 0,1% azalır - havadan üç kat daha az duyarlıdır
• Dökme epoksideki nem emilimi, tam daldırma koşullarında ağırlıkça 0,1-0,3% ile sınırlıdır; normal şalt hizmetinde nem alımı ihmal edilebilir düzeydedir
• Termal sınıf F (155°C) derecesi, yalıtım sisteminin 105°C'ye kadar sürekli çalışma sıcaklıklarında (40°C ortam + 65°C sıcaklık artışı) tam performansını koruduğu anlamına gelir

Kısmi Deşarj Performansı

Kısmi deşarj (PD), yerel elektrik alanı boşluk bozulma gücünü aştığında - tam yalıtım arızasına neden olmadan - bir yalıtım sistemi içindeki boşluklarda, kapanımlarda veya arayüzlerde meydana gelen lokalize elektrik deşarjıdır. PD, katı yalıtım sistemlerinde birincil yaşlanma mekanizması ve yalıtım kalitesinin birincil teşhis göstergesidir.

Hava Yalıtımında PD:
Hava yalıtımlı şalt cihazlarında PD, normal çalışma gerilimi altında iletken kenarlarında, izolatör yüzeylerinde ve kirlenme birikintilerinde meydana gelir. Hava yalıtımı, yüzey PD'sine karşı doğal olarak toleranslıdır - hava boşluğu her deşarj olayından sonra kendi kendini iyileştirir. Ancak, bitişik katı yalıtım yüzeylerinde (destek izolatörleri, kablo sonlandırmaları) PD, aşamalı yüzey erozyonuna ve izlemeye neden olur.

Epoksi Reçine içinde PD:
Katı epoksi yalıtımında, PD yalnızca üretim sırasında ortaya çıkan boşluklarda, inklüzyonlarda veya arayüz kusurlarında meydana gelir. Boşluksuz APG döküm epoksi, 1,5 × Um'de PD < 5 pC ile normal çalışma voltajı altında esasen sıfır PD aktivitesine sahiptir - tasarım alanı (20-40 kV/cm) boşluksuz bir malzeme için boşluk başlangıç alanının çok altındadır. Hizmette tespit edilen herhangi bir PD aktivitesi, araştırılması gereken bir imalat hatası veya montaj hasarına işaret eder.

Gerçek Koşullar Altında Karşılaştırmalı Performans

Performans Parametresi	Hava Yalıtımı (AIS)	Epoksi Reçine (SIS)
Kirlilik Seviyesi d Performans	300 mm aralık / temizlik gerektirir	Etkilenmemiş - açıkta kalan yüzey yok
Nem > 80% RH	30-50% dayanım azaltma	< 5% dayanım azaltma
Sıcaklık 55°C	~10% mukavemet azalması	~3% mukavemet azalması
Yüzeylerde yoğuşma	Şiddetli parlama riski	Etki yok (sızdırmaz yüzeyler)
Tuz sisi (kıyı)	Geliştirilmiş sızıntı gerektirir	Etkilenmemiş
Kimyasal atmosfer	Yüzey izleme riski	Mühürlü - etkilenmedi
Yükseklik > 1.000m	Derating gerektirir	Derating gerektirmez
Kısmi deşarj faaliyeti	Yüzeylerde içsel	Boşluksuz malzemede sıfır

Müşteri Vakası: Kıyı Sanayi Tesisinde SIS ile Değiştirilen AIS Şalt Cihazında Dielektrik Arızası

Güneydoğu Asya'daki bir kıyı kimyasal işleme tesisinde 12kV dağıtım trafo merkezi işleten kalite odaklı bir işletme sahibi, mevcut AIS şalt cihazında meydana gelen bir faz-toprak parlaması sonrasında Bepto ile iletişime geçti. Yapılan incelemede arızanın nedeni, destek izolatör yüzeylerindeki tuz sisi kirlenmesi olarak belirlendi - tesisin okyanusa 200 metre mesafedeki konumu, kimyasal proses buharlarıyla birleştiğinde, orijinal AIS yalıtım sisteminin üç aylık temizlik bakımı olmadan dayanacak şekilde tasarlanmadığı, kirlilik şiddeti d sınıfı bir ortam yaratmıştı. Üretimin en yoğun olduğu bir dönemde bakım programı aksamış ve biriken kirlilik tabakası nemli bir gece döneminde bir parlamaya neden olmuştur.

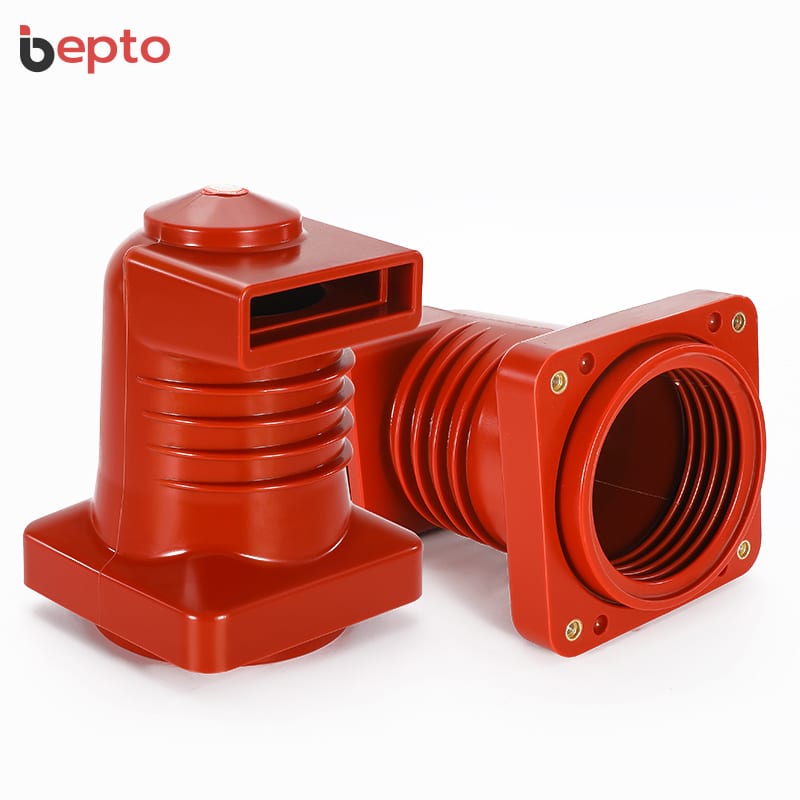

Etkilenen panelleri Bepto'nun SIS şalt sistemi ile değiştirdikten sonra, tesis mühendislik ekibi, sızdırmaz epoksi yalıtım sisteminin kıyıdaki tuz sisi ve kimyasal atmosferden sonraki 30 aylık izleme süresi boyunca tamamen etkilenmediğini doğruladı - yalıtımla ilgili sıfır bakım müdahalesi ve yıllık durum izlemede sıfır PD olayı tespit edildi. Katı yalıtımın yüzey kontaminasyonuna karşı bağışıklığı, orijinal arızanın temel nedenini tamamen ortadan kaldırdı.

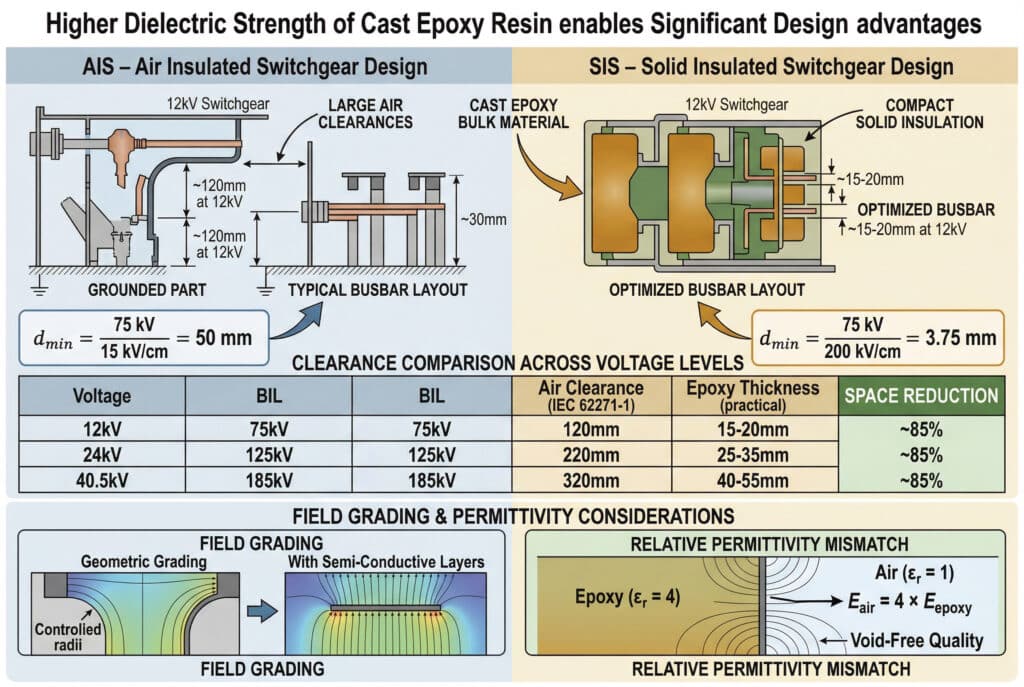

Dielektrik Dayanım Farkı SIS Hücre Tasarım Avantajlarını Nasıl Yönlendirir?

Dökme epoksi reçinenin havaya göre 6 kat dielektrik dayanım avantajı, SIS şalt tasarımında doğrudan ölçülebilir mühendislik faydalarına dönüşür - ilk prensiplerden hesaplanabilen ve kurulu ekipman boyutlarına göre doğrulanabilen faydalar.

Açıklık Azaltma Hesaplaması

Nominal yıldırım darbe gerilimine (BIL) dayanmak için gereken minimum yalıtım kalınlığı şu şekilde belirlenir:

$d_{min} = \frac{BIL}{E_{design}}$

Nerede $BIL$ nominal yıldırım darbe dayanım gerilimi ve $E_{tasarım}$ yalıtım ortamının tasarım alanıdır.

12kV şalt cihazı için (BIL = 75kV):

• Hava yalıtımı: $d_{min} = \frac{75 \text{ kV}}{15 \text{ kV/cm}} = 50 \text{ mm}$ (üniform olmayan saha tasarım değeri kullanılarak)
• Epoksi reçine: $d_{min} = \frac{75 \text{ kV}}{200 \text{ kV/cm}} = 3,75 \text{ mm}$ (toplu kısa zaman değeri kullanılarak; pratik tasarımda güvenlik faktörleri ile 20-40 kV/cm kullanılır → 19-38mm toplam yalıtım)

Pratik sonuç: 12kV'de epoksi yalıtım, hava yalıtımının 120-160 mm boşluk gerektirdiği yerde 15-25 mm katı malzeme gerektirir - canlı iletkenler ve topraklanmış yapılar arasında yalıtıma ayrılan alanda 6-10 kat azalma.

Gerilim Seviyeleri Arasında Açıklık Karşılaştırması:

Gerilim	BIL	Hava Boşluğu (IEC 62271-1)	Epoksi Kalınlığı (pratik)	Alan Azaltma
12kV	75kV	120 mm (faz-toprak)	15-20 mm	~85%
24kV	125kV	220 mm (faz-toprak)	25-35mm	~85%
40.5kV	185kV	320 mm (faz-toprak)	40-55mm	~85%

Epoksi Sistemlerde Saha Derecelendirme Mühendisliği

Epoksinin yığın dielektrik dayanımı 180-200 kV/cm iken, pratik tasarım geometrik süreksizliklerdeki elektrik alan konsantrasyonu ile kısıtlanır. İletken kenarlarında, bağlantı arayüzlerinde ve malzeme sınırlarında, yerel alan yığın değerini 2-5 kat aşabilir ve ortalama alan tasarım sınırları içinde olsa bile kısmi deşarj başlangıç noktaları oluşturabilir.

SIS Şalt Cihazlarında Saha Derecelendirme Teknikleri:

Geometrik Derecelendirme:
Tüm iletken kenarları ve sonlandırma arayüzleri kontrollü yarıçaplarla tasarlanmıştır. İletken yarıçapı arasındaki ilişki $r$ ve maksimum alan geliştirme faktörü $k$ öyle:

$k = 1 + \frac{2d}{r}$

Nerede $d$ yalıtım kalınlığıdır. 20 mm epoksi yalıtım içinde 5 mm yarıçaplı bir iletken için,$k \yaklaşık 9$ - Bu da iletken yüzeyindeki yerel alanın ortalama alanın 9 katı olduğu anlamına gelir. Bu da ya iletken yarıçapının artırılmasını ya da arayüzde alan derecelendirici malzemeler kullanılmasını gerektirir.

Yarı İletken Saha Derecelendirme Katmanları:
Bara bağlantılarında, kablo sonlandırmalarında ve kesici arayüzlerinde, iletken ile toplu yalıtım arasına ince bir yarı iletken epoksi bileşik tabakası (direnç 10²-10⁴ Ω-cm) uygulanır. Bu katman, elektrik alan gradyanını arayüz boyunca eşit olarak yeniden dağıtır, iletken kenarındaki alan konsantrasyonunu ortadan kaldırır ve tepe alanını PD'siz tasarım zarfına indirir.

Kapasitif Derecelendirme:
XLPE kablo yalıtımının şalt epoksi yalıtımıyla buluştuğu kablo sonlandırma arayüzlerinde, kapasitif derecelendirme katmanlarına sahip önceden kalıplanmış gerilim konileri, alanı arayüz sınırı boyunca yeniden dağıtarak kablo ekranı kesme noktasında alan yoğunlaşmasını önler.

Bağıl Permitivite Uyuşmazlığı Hususları

Katı yalıtım sistemlerine özgü tasarım zorluklarından biri de bağıl geçirgenlik⁴ (εr) ara yüzeylerde farklı yalıtım malzemeleri arasındaki uyumsuzluk:

• Dökme epoksi reçine: εr = 3,5-4,5
• Hava: εr = 1,0
• XLPE kablo izolasyonu: εr = 2,3
• SF6 gazı: εr = 1.006

Farklı εr değerlerine sahip iki malzeme arasındaki bir ara yüzeyde, elektrik alanı geçirgenlik oranıyla ters orantılı olarak dağılır:

$\frac{E_1}{E_2} = \frac{\varepsilon_{r2}}{\varepsilon_{r1}}$

Bu, bir epoksi-hava arayüzünde, havadaki alanın bitişik epoksiden 3,5-4,5 kat daha yüksek olduğu anlamına gelir - bu nedenle epoksi yüzeyindeki herhangi bir hava boşluğu veya aralık, yığın epoksi tasarım değerinin çok altındaki alanlarda kısmi deşarj başlangıç noktası haline gelir. Bu, boşluksuz APG dökümünün ve tüm malzeme arayüzlerinde uygun alan derecelendirmesinin SIS şalt cihazı üretiminde pazarlık konusu olmayan kalite gereklilikleri olmasının fiziksel nedenidir.

Epoksi Yalıtım Sistemleri için Şartname ve Kalite Doğrulama Gereklilikleri Nelerdir?

Epoksi reçinenin havaya göre dielektrik dayanım avantajı, yalnızca yalıtım sistemi boşluksuz kalite standartlarına göre üretilirse ve uygun elektrik testleriyle doğrulanırsa hizmette gerçekleşir. Üretim boşlukları, arayüz kusurları veya yanlış saha derecelendirmesi olan bir epoksi yalıtım sistemi, iyi tasarlanmış hava yalıtımından daha kötü performans gösterebilir - çünkü havanın aksine, katı yalıtım kısmi deşarj hasarından sonra kendi kendini iyileştirmez.

Adım 1: Yalıtım Kalitesi Gerekliliklerini Belirleyin

• Kısmi Deşarj Seviyesi: Münferit döküm bileşenler için 1,5 × Um/√3'te PD < 5 pC (fabrika testi); komple kurulu montaj için 1,2 × Um/√3'te PD < 10 pC (saha kabul testi) belirtin
• Dielektrik Dayanım: IEC 62271-1 uyarınca 60 saniye boyunca 2 × Um + 1kV'de güç frekansı dayanımını ve nominal BIL'de yıldırım darbesi dayanımını belirtin
• İzolasyon Direnci: Fabrika kabulü ve saha devreye alma sırasında fazlar ve faz-toprak arasında 2,5kV DC'de IR > 1.000 MΩ belirtin
• İzleme Direnci: Açıkta kalan tüm epoksi yüzeyler için IEC 60112 uyarınca CTI (Karşılaştırmalı İzleme İndeksi) > 600V belirtin
• Ark Direnci: Anahtarlama elemanlarına bitişik yüzeyler için IEC 61621 uyarınca > 180 saniye ark direnci belirtin

Adım 2: Üretim Kalitesini Doğrulayın

• APG Süreç Sertifikasyonu: Döküm bileşenlerinin belgelenmiş süreç parametreleri (enjeksiyon basıncı, kalıp sıcaklığı, kürlenme döngüsü) ile Otomatik Basınç Jelasyonu ile üretildiğine dair kanıt talep edin
• Bireysel Bileşen PD Test Kayıtları: Her döküm bara, CT ve yalıtım ara parçası için fabrika PD test sertifikası gereklidir - parti örneklemesi değil
• Malzeme Sertifikası: Dielektrik dayanımı, termal sınıf, CTI ve ark direnci değerlerini doğrulayan epoksi reçine sistemi malzeme veri sayfasını talep edin
• Geçersizlik Denetimi: Kritik bileşenler için, 0,5 mm çapın üzerinde iç boşluk bulunmadığını doğrulayan X-ray veya ultrasonik muayene kayıtlarını talep edin

Adım 3: Standartları ve Sertifikaları Eşleştirin

• IEC 60243-1: Katı yalıtkan malzemelerin dielektrik dayanım ölçümü
• IEC 60270: Kısmi deşarj ölçümü - katı yalıtım için birincil kalite doğrulama standardı
• IEC 60112: Katı yalıtım malzemelerinin izleme direnci (CTI)
• IEC 61621: Katı izolasyon malzemelerinin ark direnci
• IEC 62271-1: YG şalt cihazları için ortak özellikler - dielektrik dayanım gereksinimleri
• IEC 62271-200: Metal mahfazalı OG şalt - komple panel dielektrik tip test gereksinimleri
• IEC 60587: Yalıtım malzemelerinin yüzey deşarj koşulları altında elektriksel erozyon direnci

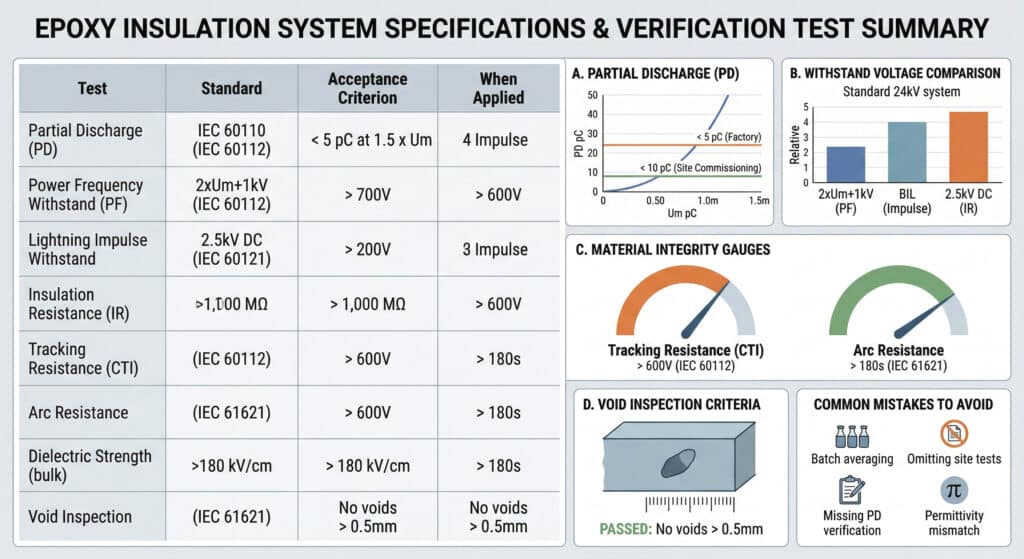

İzolasyon Doğrulama Test Özeti

Test	Standart	Kabul Kriteri	Uygulandığında
Kısmi Deşarj	IEC 60270	1,5 × Um'de <5 pC (bileşen)	Fabrika, her bileşen
PD (kurulu montaj)	IEC 60270	1,2 × Um'de <10 pC	Saha devreye alma
Güç Frekans Dayanımı	IEC 62271-1	2×Um+1kV, 60s'de arıza yok	Fabrika tipi + rutin test
Yıldırım Darbe Dayanımı	IEC 62271-1	Nominal BIL'de arıza yok	Fabrika tip testi
İzolasyon Direnci	IEC 60270	2,5kV DC'de > 1.000 MΩ	Fabrika + saha devreye alma
İzleme Direnci (CTI)	IEC 60112	> 600V	Malzeme kalifikasyonu
Ark Direnci	IEC 61621	> 180 saniye	Malzeme kalifikasyonu
Dielektrik Dayanımı (dökme)	IEC 60243-1	> 180 kV/cm	Malzeme kalifikasyonu

Yaygın Yalıtım Özellikleri ve Doğrulama Hataları

• Münferit bileşen kayıtları yerine toplu PD test sertifikalarının kabul edilmesi - Bir partideki boşluk içeren tek bir bileşen, bireysel PD kriterlerini geçemezken parti ortalaması testini geçebilir; her döküm bileşeni için ayrı test kayıtları gerekir
• Kurulumdan sonra saha PD testinin ihmal edilmesi - Taşıma titreşimi, kurulum işlemleri ve bara bağlantı montajı, fabrika testinde bulunmayan yalıtım kusurlarını ortaya çıkarabilir; saha PD testi, kurulum bütünlüğünü doğrulamak için tek güvenilir yöntemdir
• PD seviyesi belirtilmeden dielektrik dayanımının belirtilmesi - Bir bileşen, bozulma eşiğinin altında PD üreten boşluklar içerirken gerilime dayanma testlerini geçebilir; PD testi, testin gözden kaçırdığı yeni başlayan kusurları tespit eder
• Kablo arayüzlerindeki geçirgenlik uyumsuzluğunu göz ardı etme - XLPE (εr = 2.3) ve epoksi (εr = 4.0) arasındaki kablo sonlandırma arayüzleri, önceden kalıplanmış gerilim konileri gerektiren alan yoğunlaşması yaratır; yanlış sonlandırma, kablo arayüzlerindeki yalıtım hatalarının en yaygın nedenidir. iec-62271-200⁵ şalt teçhizatı

Sonuç

Dökme epoksi reçine ve hava arasındaki dielektrik dayanım karşılaştırması sadece akademik bir malzeme bilimi alıştırması değildir - katı yalıtımlı şalt sisteminin hava yalıtımlı selefine göre her boyutsal, performans ve çevresel avantajını açıklayan nicel mühendislik temelidir. Epoksi reçinenin 6× yığın dielektrik mukavemet avantajı doğrudan 85% açıklık azaltma, kirlilik bağışıklığı, nemden bağımsızlık ve irtifadan bağımsız performansa dönüşürken, boşluksuz APG üretim süreci ve kısmi deşarj doğrulama protokolü teorik malzeme avantajının kurulu her panelde tam olarak gerçekleşmesini sağlar.

Epoksi yalıtım kalitesini sadece voltaj değerine göre değil, kısmi deşarj seviyesine göre belirleyin - çünkü katı yalıtım teknolojisinde, 5 pC ile 50 pC arasındaki fark, 30 yıllık bir yalıtım sistemi ile gerçekleşmeyi bekleyen erken bir arıza arasındaki farktır.
