CT Diz Noktası Gerilimi Nasıl Hesaplanır

Giriş

Her koruma mühendisi eninde sonunda aynı rahatsız edici anla karşı karşıya kalır: bir röle bir arıza sırasında çalışmaz, olay sonrası inceleme CT doygunluğuna işaret eder ve soru şu olur - diz noktası voltajı en başta doğru hesaplanmış mıydı? Endüstriyel ve kamu hizmeti trafo merkezi projelerinde incelediğim vakaların çoğunda cevap hayırdır. CT oranı yük akımıyla eşleştirildi, doğruluk sınıfı önceki bir projeden kopyalandı ve diz noktası voltajı, yeterli olduğunu doğrulamak için tek bir hesaplama yapılmadan üreticinin önerdiği şekilde kabul edildi.

CT diz noktası gerilimi (Vk), çekirdeğin doymaya başladığı minimum sekonder uyarma gerilimidir ve en kötü durum arıza koşulları altında maksimum sekonder yük gerilimini belirleyerek, DC ofsetini hesaba katmak için geçici boyutlandırma faktörü ile çarparak ve remanansa ve ölçüm belirsizliğine karşı koruma sağlamak için bir güvenlik marjı uygulayarak hesaplanmalıdır - varsayılmamalıdır -.

Almanya, Avustralya, BAE ve Güneydoğu Asya'daki projelerde satın alma ekipleri ve koruma mühendisleriyle çalıştım ve diz noktası voltajı hesaplaması CT spesifikasyonunda sürekli olarak en çok atlanan adım. Bunun sonuçları rölenin gecikmeli çalışmasından, yakın arızalar sırasında tam koruma arızasına kadar uzanıyor. Bu makale, temel IEC formülünden uygulamaya özel çalışılmış örneklere kadar her hesaplama yönteminde size yol gösterir; böylece CT'leri tam bir mühendislik güveniyle belirleyebilirsiniz. 🔍

İçindekiler

• CT Diz Noktası Gerilimi Nedir ve IEC Standartları Kapsamında Nasıl Tanımlanır?
• Gerekli Diz Noktası Voltajını Adım Adım Nasıl Hesaplarsınız?
• Diz Noktası Gerilimi Hesaplaması Koruma Uygulamaları Arasında Nasıl Farklılık Gösterir?
• Saha Testi ile Diz Noktası Voltajını Nasıl Doğrularsınız ve Yaygın Hatalar Nelerdir?
• CT Diz Noktası Gerilim Hesaplaması Hakkında SSS

CT Diz Noktası Gerilimi Nedir ve IEC Standartları Kapsamında Nasıl Tanımlanır?

Herhangi bir hesaplama yapmadan önce, diz noktası voltajının gerçekte ne anlama geldiğini kesin ve standartlara uygun bir şekilde anlamanız gerekir - çünkü tanım standartlar arasında değişir ve yanlış tanımın kullanılması sistematik düşük boyutlandırma hatalarına yol açar. ⚙️

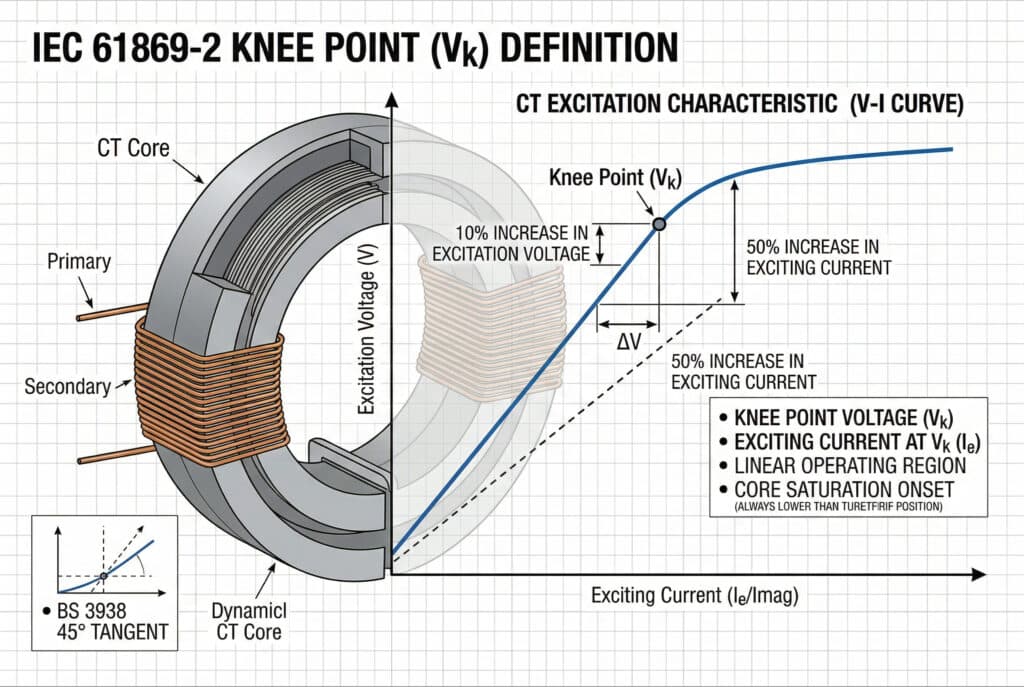

IEC 61869-2 Tanımı

Altında iec 61869-2¹ (enstrüman transformatörleri için mevcut uluslararası standart), diz noktası voltajı V-I uyarma eğrisi primer açık devredeyken ölçülmüştür:

Diz noktası voltajı (Vk), sekonder uyarma karakteristiği (V-I eğrisi) üzerinde uyarma voltajındaki 10%'lik bir artışın uyarma akımında 50%'lik bir artışa neden olduğu noktadır.

Bu tanım, doğrusal çalışma bölgesi ile doygunluk başlangıcı arasındaki sınırı tanımlar. Vk'nın altında, çekirdek kabul edilebilir doğrulukla doğrusal bölgesinde çalışır. Vk'nın üzerinde çekirdek doygunluğa girer ve ikincil çıkış doğruluğu hızla düşer.

BS 3938 Tanımı (Hala Yaygın Olarak Başvurulan)

Daha yaşlı BS 3938 standardı - halen birçok Birleşik Krallık ve Commonwealth proje şartnamesinde referans alınmaktadır - diz noktasını şu şekilde tanımlar:

Teğetin yatay eksenle 45°'lik bir açı yaptığı uyarma eğrisi üzerindeki nokta.

Uygulamada, BS 3938 diz noktası tipik olarak 5-15% alt aynı çekirdek için IEC 61869-2 diz noktasından daha yüksektir. CT veri sayfalarını incelerken veya farklı tedarikçilerin spesifikasyonlarını karşılaştırırken, yayınlanan Vk değerini belirlemek için hangi standardın tanımının kullanıldığını her zaman doğrulayın.

Diz Noktası Gerilimi Çerçevesindeki Temel Parametreler

Parametre	Sembol	Birim	Tanım
Diz Noktası Gerilimi	Vk	Volt (V)	Doygunluk başlangıcında uyarma gerilimi
Vk'da Heyecan Verici Akım	Ie (veya Imag)	Amper (A)	Diz noktasında mıknatıslanma akımı - daha düşük daha iyidir
İkincil Sargı Direnci	Rct	Ohm (Ω)	CT sekonder sargısının DC direnci
Bağlantılı Yük	Rb	Ohm (Ω)	Toplam harici sekonder devre empedansı
Doğruluk Sınırlayıcı Faktör	ALF	—	Hata sınırı aşılmadan önce maksimum aşırı akım kat sayısı
Geçici Boyutlandırma Faktörü	Ktd	—	DC ofset akı talep çarpanı = 1 + (X/R)
Remanence Faktörü	Kr	%	Doygunluk akısının yüzdesi olarak artık akı
Nominal Sekonder Akım	İçinde	Amper (A)	Nominal sekonder akım (1A veya 5A)

Vk, ALF ve Doğruluk Sınıfı Arasındaki İlişki

İçin P Sınıfı CT'ler, 'de diz noktası voltajı doğrudan belirtilmez - bunun yerine Doğruluk Sınırlama Faktörü (ALF) ve derecelendirilmiş yük belirtilmiştir. İma edilen minimum diz noktası gerilimi şöyledir:

$V_{k,\text{implied}} \geq ALF \times I_{n} \times \left(R_{ct} + R_{b,\text{rated}}\right)$

Ancak, bu ima edilen Vk nominal yükte hesaplanır - gerçek kurulu yük nominal yükten farklıysa, etkin ALF değişir. Bu, uygulamada CT'nin yetersiz boyutlandırılmasının en yaygın kaynaklarından biridir.

İçin Sınıf PX ve Sınıf TP CT'ler, Vk doğrudan ve yükten bağımsız olarak belirtilir ve koruma mühendisine doyma eşiği üzerinde açık bir kontrol sağlar.

Gerekli Diz Noktası Voltajını Adım Adım Nasıl Hesaplarsınız?

Diz noktası voltajı hesaplaması, sistem arıza verilerinden nihai olarak belirlenen Vk değerine kadar mantıksal bir sıra izler. Her adım sırayla tamamlanmalıdır - herhangi bir adımı atlamak güvenilir olmayan bir sonuç üretir. 📐

Ana Formül

DC ofset geçici akımlarına maruz kalan bir koruma CT'si için tam diz noktası gerilim gereksinimi şudur:

$V_{k,\text{required}} = K_{td} \times I_{f,\text{sec}} \times \left(R_{ct} + R_{b}\right) \times SF$

Nerede?

• $K_{td} = 1 + \frac{X}{R}$
• $I_{f,\text{sec}} = \frac{I_{f,\text{primary}}{CTR}$
• $R_{ct} = \text{CT sekonder sargı direnci } (\Omega)$
• $R_{b} = \text{Toplam bağlı yük direnci } (\Omega)$
• $SF = 1,2 \text{ to } 1.5$

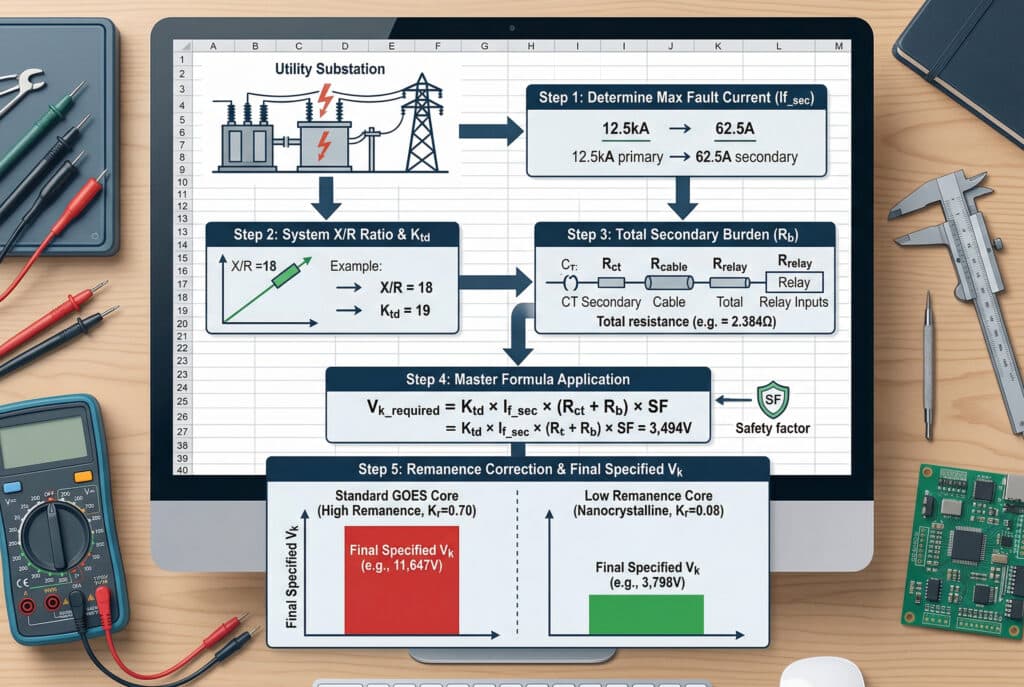

Adım 1: Maksimum Hata Akımını Belirleyin

Şebeke arıza etüdünden CT kurulum noktasındaki maksimum simetrik arıza akımını elde edin:

• Kullanın maksimum arıza besleme koşulu (tüm kaynaklar hizmette)
• Jeneratöre bağlı CT'ler için şunları ekleyin subtransient hata katkısı²
• İkincil amperlere dönüştürün: $I_{f,\text{sec}} = \frac{I_{f,\text{primary}}{CTR}$

Örnek:

• Maksimum hata akımı: 12.500A (birincil)
• CT oranı: 200/1A → CTR = 200
• $I_{f,\text{sec}} = \frac{12{,}500}{200} = 62,5,\text{A}$

Adım 2: Sistem X/R Oranını Belirleyin

Elde etmek x/r oranı³ şebeke empedans verilerinden arıza noktasında:

Sistem Konumu	Tipik X/R Aralığı	Ktd Aralığı
AG endüstriyel dağıtım	3 - 8	4 - 9
OG dağıtım trafo merkezi	8 - 15	9 - 16
YG alt iletimi	15 - 25	16 - 26
EHV iletimi	25 - 50	26 - 51
Jeneratör terminalleri	30 - 80	31 - 81

Örnek:

• 33kV barada Sistem X/R = 18
• Ktd = 1 + 18 = 19

Adım 3: Toplam İkincil Yükü Hesaplayın

Sekonder devredeki her direnç elemanını ölçün veya hesaplayın:

$R_b = R_{\text{cable}} + R_{\text{relay}} + R_{\text{contacts}} + R_{\text{test anahtarı}}$

Yük Bileşeni	Tipik Değer	Nasıl Belirlenir
Röle giriş empedansı	0.01 - 0.5Ω	Röle teknik kılavuzu
İkincil kablo (döngü)	0,02Ω/m × uzunluk	Kablo uzunluğunu ve CSA'yı ölçün
Anahtar kontaklarını test edin	0.01 - 0.05Ω	Üretici veri sayfası
Terminal bloğu kontakları	0.005 - 0.02Ω	Tahmini veya ölçülmüş
CT sekonder sargısı (Rct)	0.5 - 10Ω	CT veri sayfası veya ölçülen

Örnek:

• Röle girişi: 0.1Ω
• Kablo (20m döngü, 2.5mm²): 20 × 0.0072 = 0.144Ω
• Test anahtarı + terminaller: 0.04Ω
• Rb = 0,1 + 0,144 + 0,04 = 0,284Ω
• Rct (veri sayfasından) = 2,1Ω
• Toplam (Rct + Rb) = 2,384Ω

Adım 4: Ana Formülü Uygulayın

$V_{k,\text{required}} = K_{td} \times I_{f,\text{sec}} \times (R_{ct}+R_b) \times SF$

$V_{k,\text{required}} = 19 \times 62.5 \times 2.384 \times 1.3 = 3494,\text{V}$

Bu sonuç, standart bir katalog CT'nin yeterli olup olmadığını veya özel bir spesifikasyonun gerekli olup olmadığını hemen ortaya koyar.

Adım 5: Remanence Düzeltmesini Uygulayın

CT çekirdeği bilinen bir remanans faktörü Kr'ye sahipse, etkin mevcut diz noktası voltajı azalır:

$V_{k,\text{effective}} = V_{k,\text{rated}} \times (1 - K_{r})$

Gerekli Vk değerini bulmak için yeniden düzenleyin:

$V_{k,\text{rated required}} = \frac{V_{k,\text{required}}{1 - K_{r}}$

Kr = 0,70 (standart GOES çekirdeği) ile örnek:

$V_{k,\text{rated required}} = \frac{3494}{1 - 0.70} = \frac{3494}{0.30} = 11647\,\text{V}$

Bu hesaplama, standart silikon çelik çekirdeklerin önemli DC ofsetine sahip yüksek voltaj koruma uygulamaları için neden sıklıkla yetersiz kaldığını ve düşük remananslı çekirdek malzemelerinin neden bir lüks değil, bir gereklilik olduğunu göstermektedir.

Kr = 0,08 ile (nanokristal çekirdek⁴):

$V_{k,\text{rated required}} = \frac{3494}{1 - 0.08} = \frac{3494}{0.92} = 3798,\text{V}$

70% remanans çekirdeği ile 8% remanans çekirdeği arasındaki fark Gerekli diz noktası geriliminde 3 kat fark - Standart bir CT'nin yeterli olup olmadığını veya özel bir yüksek Vk ünitesinin gerekli olup olmadığını belirleyen bir spesifikasyon boşluğu.

Müşteri Hikayesi: Hollanda'da 110kV trafo merkezinin yenilenmesini yöneten bir kamu hizmeti yüklenicisinde kıdemli koruma mühendisi olan Thomas, 1990'lardaki bir tasarımdan bara diferansiyel koruması için Vk ≥ 400V belirten CT özelliklerini devralmıştı. Mevcut arıza seviyesi (18kA), X/R oranı (22), gerçek kablo yükü (0,31Ω) ve kurulu GOES çekirdek remanansı (Kr = 72%) ile tam hesaplama yapıldığında, gerekli Vk 9.200V olarak çıktı. Kurulu CT'ler 400V olarak derecelendirilmişti. Koruma onlarca yıldır teknik olarak uygun değildi. Bepto, nanokristal çekirdekli (Vk = 4,100V, Kr = 7%) Sınıf TPY yedek CT'leri tedarik ederek, şemayı tam IEC 61869-2 uyumluluğuna getirdi. ✅

Diz Noktası Gerilimi Hesaplaması Koruma Uygulamaları Arasında Nasıl Farklılık Gösterir?

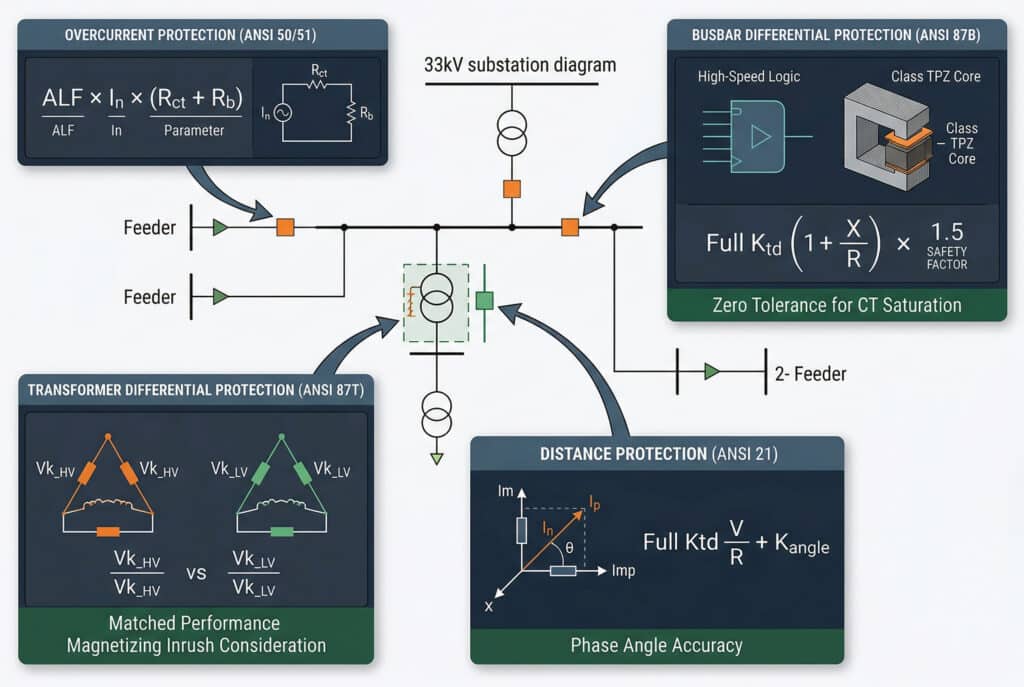

Ana formül evrensel çerçeveyi sağlar, ancak her koruma fonksiyonu hesaplama metodolojisinde özel değişiklikler getirir. Belirli bir koruma fonksiyonu için yanlış hesaplama yaklaşımını uygulamak, hesaplamayı tamamen atlamak kadar tehlikelidir. 🔧

Aşırı Akım Koruması (ANSI 50/51) - Sınıf P veya PX

Zaman gecikmeli aşırı akım koruması için, tam geçici Ktd faktörü genellikle gerekli değildir, çünkü röle hatalı çalışma olmadan bir dereceye kadar CT doygunluğunu tolere edebilir. Basitleştirilmiş hesaplama şunları kullanır:

$V_{k,\text{required}} = ALF \times I_{n} \times (R_{ct} + R_{b})$

CT'nin rölenin anlık pikap ayarına kadar doğru kalmasını sağlamak için ALF seçildiğinde. Anlık elemanlar (50) için tam Ktd formülü geçerlidir.

Transformatör Diferansiyel Koruması (ANSI 87T) - Sınıf PX veya TPY

Diferansiyel koruma şunları gerektirir eşleşen performans Korunan transformatörün her iki tarafındaki CT'lerden. Hesaplama her CT için ayrı ayrı yapılmalı ve sonuçlar uyumlu olmalıdır:

$V_{k,\text{HV}} \geq K_{td} \times I_{f,\text{sec,HV}} \times (R_{ct,\text{HV}} + R_{b,\text{HV}}) \times SF$

$V_{k,\text{LV}} \geq K_{td} \times I_{f,\text{sec,LV}} \times (R_{ct,\text{LV}} + R_{b,\text{LV}}) \times SF$

Buna ek olarak mıknatıslama ani akımı dikkate alınmalıdır - transformatör enerjilendirmesi, CT'leri doygunluğa sürükleyebilen ve bir arıza olmasa bile yanlış diferansiyel akım üretebilen önemli DC ofseti ile 8-12 × nominal akım ani akımları üretir.

Mesafe Koruması (ANSI 21) - Sınıf TPY

Mesafe röleleri hem büyüklüğe hem de faz açısı doğruluğu. Diz noktası gerilim hesaplaması, CT'nin sadece arıza başlangıcında değil, arıza süresi boyunca doğrusal bölgesinde kalmasını sağlamalıdır:

$V_{k,\text{required}} = K_{td} \times I_{f,\text{sec}} \times (R_{ct} + R_{b}) \times SF \times K_{\text{angle}}$

Burada Kangle (tipik olarak 1.1-1.2) mesafe rölesi empedans ölçüm algoritmalarının ek faz açısı doğruluğu gereksinimini açıklar.

Bara Diferansiyel Koruması (ANSI 87B) - Sınıf TPZ

Bara koruması en yüksek hızda (tipik olarak 8-12 ms) çalışır ve CT doygunluğu için sıfır toleransa sahiptir. Hesaplamada hiçbir basitleştirme yapılmadan tam Ktd faktörü kullanılır ve remanansı tamamen ortadan kaldırmak için Sınıf TPZ hava boşluklu çekirdekler belirtilir:

$V_{k,\text{required}} = \left(1 + \frac{X}{R}\right) \times I_{f,\text{sec max}} \times (R_{ct} + R_{b}) \times 1.5$

Bara koruması için 1,5 güvenlik faktörü zorunludur - hiçbir azaltma kabul edilemez.

Uygulamaya Özel Hesaplama Özeti

Koruma Fonksiyonu	Ktd Uygulamalı	Remanence Kritik	Tipik Vk Aralığı	CT Sınıfı
Zaman gecikmeli OC (51)	Opsiyonel	Hayır	50 - 300V	P Sınıfı
Anlık OC (50)	Tam (1+X/R)	Orta düzeyde	200 - 800V	Sınıf P veya PX
Transformatör diferansiyeli (87T)	Tam	Evet (Kr<30%)	400 - 2000V	Sınıf PX veya sınıf tpy5
Mesafe rölesi (21)	Tam + Kangle	Evet (Kr<10%)	500 - 3000V	Sınıf TPY
Bara diferansiyeli (87B)	Tam + 1,5 SF	Kritik (Kr<1%)	1000 - 5000V+	Sınıf TPZ
Otomatik tekrar kapama şeması	Tam × 2 döngü	Kritik (Kr<10%)	800 - 4000V	Sınıf TPY

Müşteri Hikayesi: İtalya'nın Milano kentinde bir şalt OEM'inde satın alma müdürü olan Maria, Suudi Arabistan'daki bir rafineri projesine yönelik 24kV gaz yalıtımlı şalt grubu için CT tedarik ediyordu. Proje şartnamesi, minimum 1.200V Vk ile fider diferansiyel koruması için Sınıf TPY CT'ler gerektiriyordu. İki rakip tedarikçi, eşdeğerlik iddiasıyla Vk = 800V olan standart Sınıf PX CT'leri teklif etti. Bepto'nun mühendislik ekibi, 1.200V gereksiniminin söz konusu baradaki 40kA arıza seviyesinden ve X/R = 24'ten doğru bir şekilde türetildiğini gösteren tam bir çalışma hesaplaması sağladı ve Vk = 1.450V ve Kr = 6,8% ile sertifikalı Sınıf TPY üniteleri tedarik etti. Müşterinin koruma danışmanı, Bepto sunumunu herhangi bir nitelendirme yapmadan kabul etmiştir. 💡

Saha Testi ile Diz Noktası Voltajını Nasıl Doğrularsınız ve Yaygın Hatalar Nelerdir?

Hesaplanan bir diz noktası gerilimi ancak kurulan CT kadar güvenilirdir. Mıknatıslanma testi yoluyla saha doğrulaması, kurulan CT'nin spesifikasyonuna uygun olduğunu doğrulayan ve koruma sistemine enerji verilmeden önce üretim sapmalarını, nakliye hasarını ve yanlış ünite tanımlamasını yakalayan tartışmasız son adımdır.

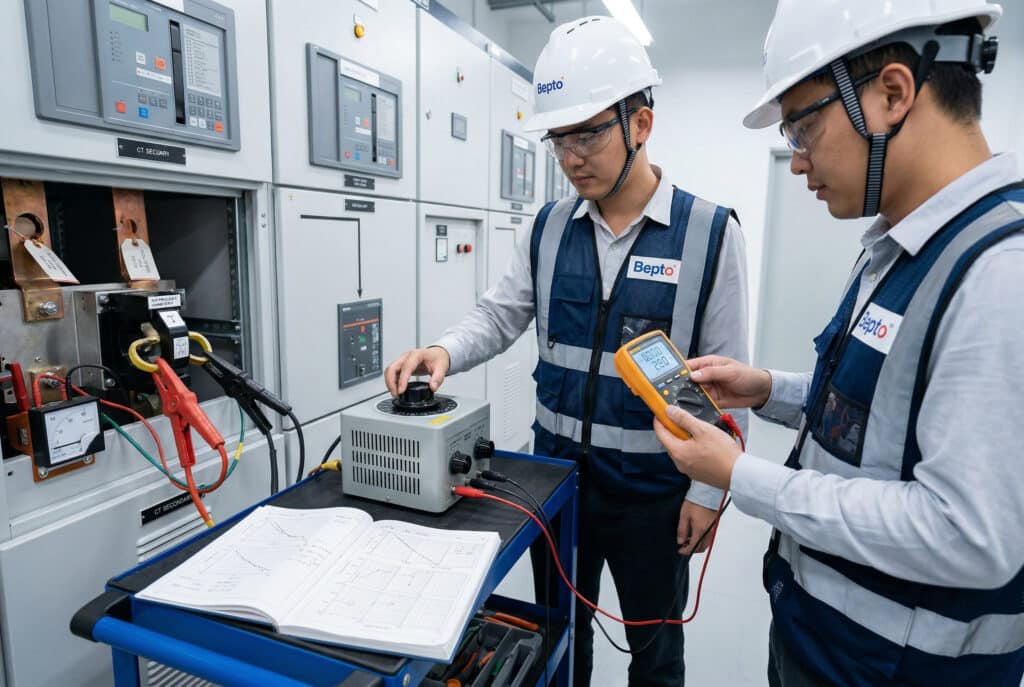

İkincil Enjeksiyon Mıknatıslanma Test Prosedürü

1. BT'yi izole edin - tüm primer bağlantılarını açın ve primerin enerjisiz olduğunu doğrulayın
2. Kullanılmayan tüm sekonder sargılara kısa devre - tehlikeli açık devre gerilimlerini önler
3. Test ekipmanını bağlayın - sekonder terminallere değişken ototransformatör, seri olarak hassas ampermetre, terminaller arasında voltmetre
4. Artan AC gerilimi uygulayın - sıfırdan başlayın, küçük adımlarla artırın (diz noktası yakınında 5-10V artışlar)
5. Her adımda V ve I değerlerini kaydedin - heyecan verici akım keskin bir şekilde artana kadar devam edin (tipik olarak diz noktası akımının 2-3 katı)
6. V-I eğrisini çizin - log-log kağıt veya yazılım üzerinde; IEC 10%/50% kriterini kullanarak diz noktasını belirleyin
7. Fabrika sertifikası ile karşılaştırın - ölçülen Vk, sertifikalı değerin ±10% içinde olmalıdır

Kabul Kriterleri

Test Parametresi	Kabul Kriteri	Başarısız Olursa Yapılacak İşlem
Ölçülen Vk ile sertifikalı Vk	10% dahilinde	CT'yi reddet - tedarikçiye iade et
Vk'da heyecan verici akım	≤ veri sayfası değeri	Çekirdek hasarını veya yanlış üniteyi araştırın
Eğri şekli	Pürüzsüz, sınıfla tutarlı	Laminasyon hasarını araştırın
Sargı direnci Rct	Veri sayfasının ±5% içinde	Kısa devre olup olmadığını kontrol edin

Yaygın Hesaplama ve Spesifikasyon Hataları

• Gerçek yük yerine nominal yükün kullanılması - etiket yükü maksimum değerdir, kurulu yük değildir; gerçek Rb'yi her zaman ölçülen kablo direnci ve röle giriş verilerinden hesaplayın
• Anlık koruma için Ktd çarpanının atlanması - Zaman gecikmeli röleler bir miktar doygunluğu tolere edebilir, ancak anlık elemanlar (50) ilk döngüde çalışır ve tam geçici durum hesaplaması gerektirir
• Tüm ağa tek bir X/R değerinin uygulanması - X/R konuma göre değişir; YG barası için uygun bir değer, aşağı akışlı bir OG fider için önemli ölçüde yanlış olabilir
• Yük hesaplamasında Rct'nin göz ardı edilmesi - CT'nin kendi sargı direnci toplam yükün bir parçasıdır ve uzun sekonder kablo geçişleri için baskın terim olabilir; her zaman dahil edilmelidir
• Üreticinin standart Vk kataloğunu doğrulama yapmadan kabul etme - katalog CT'leri tipik uygulamalar için tasarlanmıştır; özel hata seviyeniz, X/R oranınız ve yük kombinasyonunuz standart dışı bir spesifikasyon gerektirebilir
• Remanans için derate etmeyi unutmak - Vk_required değerinin (1 - Kr) düzeltme faktörü uygulanmadan hesaplanması, mükemmel şekilde manyetikliği giderilmiş bir çekirdek varsayımına dayanan bir sonuç üretir - bu varsayım hizmette asla geçerli değildir

Hesaplama Sonrası Doğrulama Kontrol Listesi

1. ✅ Mevcut şebeke arıza çalışmasından elde edilen maksimum arıza akımı
2. ✅ Belirli CT kurulum barasında onaylanan X/R oranı
3. ✅ Ölçülen gerçek yük - isim plakasından tahmin edilmemiştir
4. ✅ Rct toplam yük hesaplamasına dahil edilmiştir
5. ✅ Tam (1 + X/R) formülü kullanılarak uygulanan Ktd
6. ✅ Belirtilen çekirdek malzeme için gerçek Kr kullanılarak uygulanan remanans düzeltmesi
7. ✅ Minimum 1,2 güvenlik faktörü uygulanır
8. ✅ Alan manyetizasyon testi yapıldı ve sonuçlar ±10% spesifikasyon dahilinde
9. ✅ Bakım temel karşılaştırması için saklanan test sertifikası

Sonuç

CT diz noktası voltajını doğru hesaplamak bürokratik bir uyumluluk çalışması değildir - koruma sisteminizin 20 milisaniyede çalışıp çalışmadığını veya temizlemek için tasarlandığı arıza sırasında tamamen arızalanıp arızalanmadığını belirleyen mühendislik temelidir. Ana formül basittir, ancak her girdi gerçek sistem verilerinden türetilmelidir: gerçek arıza akımları, ölçülen yükler, onaylanmış X/R oranları ve doğrulanmış çekirdek remanans faktörleri. Hesaplamayı titizlikle uygulayın, saha testleriyle doğrulayın ve sonuçları kalıcı bir bakım temeli olarak belgeleyin. Diz noktası voltajını en baştan doğru ayarlayın ve koruma CT'leriniz en önemli zamanlarda tam olarak tasarlandığı gibi çalışacaktır. 🔒
