VS1 Yalıtım Silindiri Nedir ve İçten Alevlenmeler Nereden Kaynaklanır?
Bu VS1 Yalıtım Silindiri 'de çalışan VS1 tipi orta gerilim vakumlu devre kesicinin birincil dielektrik muhafaza bileşenidir. 12 kV endüstriyel trafo merkezlerinde, şebeke dağıtım ağlarında ve giderek artan sıklıkta yenilenebilir enerji toplama ve birleştirme sistemlerinde kullanılan şalt panellerinde kullanılır. Silindir, vakum kesici tertibatını çevreleyerek yüksek gerilim iletken arayüzü ile topraklanmış muhafaza yapısı arasında hem mekanik destek hem de elektriksel izolasyon sağlar.
Çekirdek yapı parametreleri:
- Malzeme: APG Epoksi Reçine1 (katı kapsülleme) veya BMC/SMC Termoset (geleneksel)
- Nominal Gerilim: 12 kV
- Güç Frekans Dayanımı: 42 kV (1 dakika, kuru dahili)
- Yıldırım Darbesine Dayanım: 75 kV (1,2/50 μs)
- Anahtarlama Darbe Dayanımı: 60 kV (250/2500 μs)
- Dahili Dieraulic Ortam: Katı epoksi (kapsülleme tipi) veya hava boşluğu (geleneksel tip)
- Kaçak Mesafesi: Kaçak Mesafesi2 ≥ 25 mm/kV (IEC 60815 Kirlilik Derecesi III)
- Kısmi Deşarj Seviyesi (yeni): 1,2 × Un'de <5 pC (IEC 60270)
- Standartlar: IEC 62271-100, IEC 60270, IEC 60815

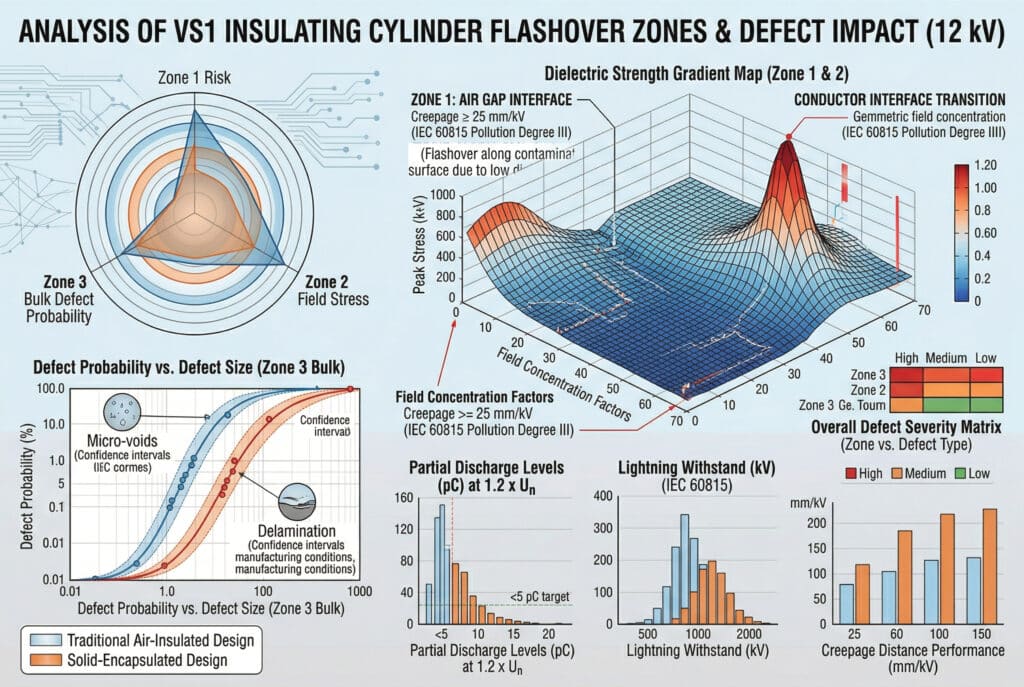

Dahili parlamalar nereden kaynaklanır - üç kritik bölge:
Bölge 1 - Hava Boşluğu Arayüzü (Geleneksel Silindirler)
Geleneksel BMC/SMC silindir tasarımlarında, silindirler arasında bir hava boşluğu bulunmaktadır. vakum kesici3 dış yüzeyi ve silindir iç delik duvarı. Bu hava boşluğu, tüm tertibattaki en düşük dielektrik mukavemet elemanıdır - hava, düzgün alan koşulları altında yaklaşık 3 kV/mm'de bozulur ve yüzey düzensizlikleri, kirlenme parçacıkları veya kesici yüzeyindeki nem filmleri tarafından oluşturulan düzgün olmayan alan koşulları altında önemli ölçüde daha düşüktür.
Bölge 2 - İletken Arayüz Geçişi
Bakır iletken terminali ile epoksi veya termoset muhafaza gövdesi arasındaki bağlantı geometrik bir alan yoğunlaşma noktasıdır. Bu arayüzdeki herhangi bir mikro boşluk, delaminasyon veya yüzey düzensizliği, yüksek elektrik alanı stresinin lokalize bir bölgesini oluşturur - dahili hasar için tercih edilen başlangıç bölgesi Kısmi Deşarj4 Bu, flashover eşiğine ulaşılana kadar dielektriği aşamalı olarak aşındırır.
Bölge 3 - Epoksi Dökme (Katı Kapsülleme)
Katı kapsülleme tasarımlarında, dahili parlama epoksi gövdesinin kendisinden kaynaklanır - özellikle epoksi matrisi ve vakum kesici yüzeyi arasındaki üretim boşluklarında, eksik kürlenme bölgelerinde veya delaminasyon düzlemlerinde. Bu kusurlar dışarıdan görünmez ve yüksek voltajda yüksek hassasiyetli PD ölçümü yapılmadığı sürece standart fabrika kabul testleri ile tespit edilemez.
VS1 Silindir Gövdelerindeki İçten Alevlenmelerin Gerçek Gizli Nedenleri Nelerdir?
VS1 silindirinin parlaması için endüstrinin varsayılan açıklaması - anahtarlama geçici akımlarından veya yıldırımdan kaynaklanan aşırı gerilim - neredeyse her zaman temel neden değil, yakın bir nedendir. Asıl gizli nedenler, silindirin iç dielektrik marjını normal çalışma geçişlerine dayanmak için gereken seviyenin altına düşüren önceden var olan bozulma koşullarıdır. Anahtarlama frekansının yüksek ve şebekenin geçici durumlara maruz kalmasının sürekli olduğu yenilenebilir enerji uygulamalarında, bu gizli nedenler geleneksel şebeke uygulamalarına göre daha hızlı ve daha az uyarı ile gelişir.
Gizli Neden 1 - Epoksi Kapsüllemede Mikro Steroid Üretimi
APG epoksi dökümü sırasında kalıp sıcaklığı, reçine enjeksiyon basıncı veya kürlenme sonrası döngü parametrelerindeki herhangi bir sapma epoksi matrisi içinde mikro boşluklar oluşturabilir - tipik olarak iletken arayüzünde veya vakum kesiciyi çevreleyen yığın malzeme içinde. Çapı genellikle <0,5 mm olan ve görsel incelemede görünmeyen bu boşluklar, ~3 kV/mm dielektrik mukavemetinde sıkışmış hava içerir. Çalışma gerilimi altında, boşluğun içindeki elektrik alanı hava bozulma eşiğini aşarak dahili kısmi deşarjı başlatır. Her PD olayı, boşluk duvarını deşarj başına yaklaşık 1-5 nm aşındırır - tek tek algılanamaz ancak yüksek anahtarlama frekansında çalışan yenilenebilir enerji toplama sisteminde milyonlarca anahtarlama döngüsü boyunca kümülatiftir.
Gizli Neden 2 - Eksik Post-Cure ve Düşük Cam Geçiş Sıcaklığı
Üretimi hızlandırmak için kürleme sonrası döngüyü kısaltan üreticiler şu özelliklere sahip silindirler sunar Cam Geçiş Sıcaklığı5 (Tg) değeri belirtilen ≥ 110°C yerine 75-90°C'dir. Yaz ortam sıcaklıklarının 40-48°C'ye ulaştığı ve trafo yakınlığının yerel sıcaklıkları daha da yükselttiği yenilenebilir enerji trafo merkezlerinde epoksi matrisi Tg'ye yaklaşır ve yumuşamaya başlar. Yumuşama dielektrik mukavemetini azaltır, nem emme oranını artırır ve termal döngüden kaynaklanan mekanik stresin yeni mikro çatlak ağları oluşturmasına izin verir - her çatlak potansiyel bir flashover başlatma bölgesidir.
Gizli Neden 3 - Hava Boşluğuna Nem Girmesi (Geleneksel Silindirler)
Yenilenebilir enerji trafo merkezlerinde kullanılan geleneksel silindir tasarımlarında - özellikle tropikal veya kıyı iklimlerindeki güneş tarlası toplama sistemlerinde - vakum kesici ile silindir deliği arasındaki hava boşluğuna kablo giriş noktaları, kapı contasının bozulması veya termal solunum döngüleri yoluyla nem girer. Hava aralığındaki nem, dahili dielektriğin kırılma gerilimini kuru hava değeri olan ~3 kV/mm'den yoğuşma koşulları altında 1-1,5 kV/mm'ye kadar düşürür. Bir yoğuşma olayından sonraki ilk yüksek büyüklükteki anahtarlama geçişi, 50% veya daha fazla azalmış bir dielektrik marjı bulur - flashover bunu takip eder.
Gizli Neden 4 - Hava Boşluğunda Kirlenme Parçacığı Köprülenmesi
Geleneksel bir silindirin hava boşluğuna giren iletken partiküller (şalt bara bağlantılarından kaynaklanan metalik toz, önceki ark olaylarından kaynaklanan karbon birikintileri veya yetersiz üretim temizliğinden kaynaklanan montaj kalıntıları), partikül geometrisine ve konumuna bağlı olarak boşluğun etkili kırılma voltajını 30-60% kadar azaltan alan arttırıcı çıkıntılar oluşturur. İnvertör ve transformatör bakımı için sık sık bakıma tabi tutulan yenilenebilir enerji şalt cihazlarında, her panel açıklığı silindir hava aralığının partikül kontaminasyonu için bir fırsattır.
Gizli Neden 5 - Yüksek Frekanslı Yenilenebilir Enerji Uygulamalarında Kümülatif Anahtarlama Stresi
Yenilenebilir enerji toplama şalt sistemi - özellikle güneş enerjisi çiftliği birleştirme sistemlerinde - geleneksel şebeke uygulamalarını çok aşan anahtarlama frekanslarında çalışır. Benzer bir şebeke fideri için 500-1.000 anahtarlama işlemine karşılık 50 MW'lık bir güneş enerjisi çiftliğindeki bir fider VCB yılda 5.000-15.000 anahtarlama işlemi gerçekleştirebilir. Her bir anahtarlama işlemi 2-4 × nominal gerilim değerinde geçici aşırı gerilim üretir. Kümülatif anahtarlama stresi, mikro deşarj aktivitesi yoluyla iletken arayüzündeki epoksi yüzeyini kademeli olarak bozar, elektrik alanını yoğunlaştıran ve etkili flashover eşiğini yıldan yıla düşüren pürüzlü, mikro çatlaklı bir yüzey oluşturur.

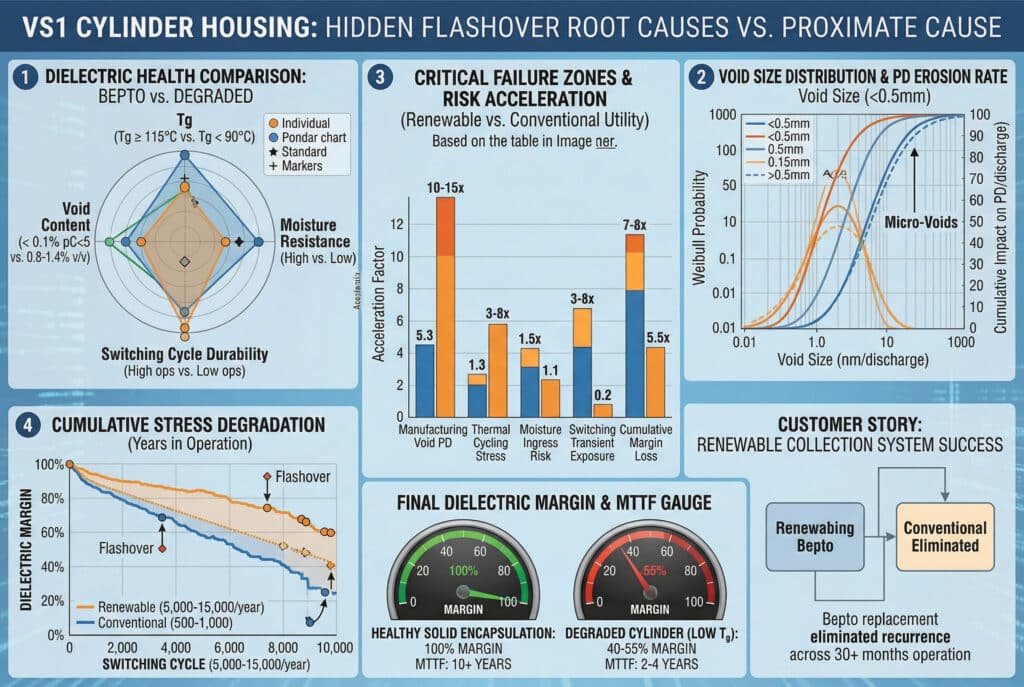

Gizli Flashover Neden Karşılaştırması: Yenilenebilir Enerji ve Geleneksel Uygulamalar
| Bozunma Mekanizması | Konvansiyonel Yardımcı Uygulama | Yenilenebilir Enerji Uygulaması | Risk Hızlandırma Faktörü |
|---|---|---|---|
| Üretim Boşluğu PD Erozyonu | Yavaş (düşük anahtarlama frekansı) | Hızlı (yüksek anahtarlama frekansı) | 5-15× |
| Termal Döngü Stresi | Orta (sabit yük) | Şiddetli (günlük üretim döngüsü) | 3-8× |
| Nem Girişi Riski | Düşük-Orta | Yüksek (uzak, kıyı bölgeleri) | 2-5× |
| Anahtarlama Geçici Maruz Kalma | 500-1.000 operasyon/yıl | 5.000-15.000 operasyon/yıl | 10-15× |
| Kümülatif Dielektrik Marj Kaybı | Yıl başına < 5% | Yıl başına 10-25% | 3-5× |
| Ortalama Flashover Süresi (spesifikasyon altı silindir) | 8-12 yaş | 2-4 yıl | 3-6× |
Müşteri Hikayesi - Güneş Tarlası Toplama Sistemi, Güneydoğu Asya:
Bir yenilenebilir enerji EPC yüklenicisi, 75 MW'lık bir güneş enerjisi çiftliğini devreye aldıktan sonraki 18 ay içinde iki 12 kV toplama sistemi trafo merkezinde dört dahili flashover olayı yaşadıktan sonra Bepto Electric ile iletişime geçti. Dört arızanın tümü, anahtarlama faaliyetinin en yoğun olduğu sabah başlatma sırasında meydana gelmiş ve başlangıçta şebeke aşırı gerilimine bağlanmıştır. Bepto'nun teknik ekibi tarafından yapılan arıza sonrası analiz, gerçek temel nedeni ortaya çıkardı: orijinal silindirler 2,5 saatlik toplam kür döngüsü ile üretilmişti, bu da 83 ° C'lik Tg ve hacimce 0,8-1,4% boşluk içeriği ile sonuçlandı. En yüksek öğleden sonra sıcaklıkları sırasında düşük Tg yumuşaması ve günlük yüksek frekanslı anahtarlama altında artan boşluk kaynaklı PD kombinasyonu, ilk flashover meydana gelmeden önce dahili dielektrik marjını tahmini 45% azaltmıştı. Bepto'nun tam kürlenme sonrası katı kapsülleme silindirleriyle (Tg ≥ 115°C, boşluk içeriği < 0,1%, PD < 5 pC) değiştirilmesi, sonraki 30 aylık çalışma boyunca tüm nüksleri ortadan kaldırdı.
Yenilenebilir Enerji Uygulamalarında Dahili Flashover Kök Nedenlerini Nasıl Giderir ve Teşhis Edersiniz?
Yenilenebilir enerji uygulamalarında VS1 silindirinin dahili parlamasıyla ilgili etkili sorun giderme, standart “değiştir ve yeniden enerji ver” yanıtının ötesine geçen yapılandırılmış bir teşhis protokolü gerektirir. Aşağıdaki çerçeve, tekrarlamayı önlemek için yeterli hassasiyetle temel nedeni tanımlar.

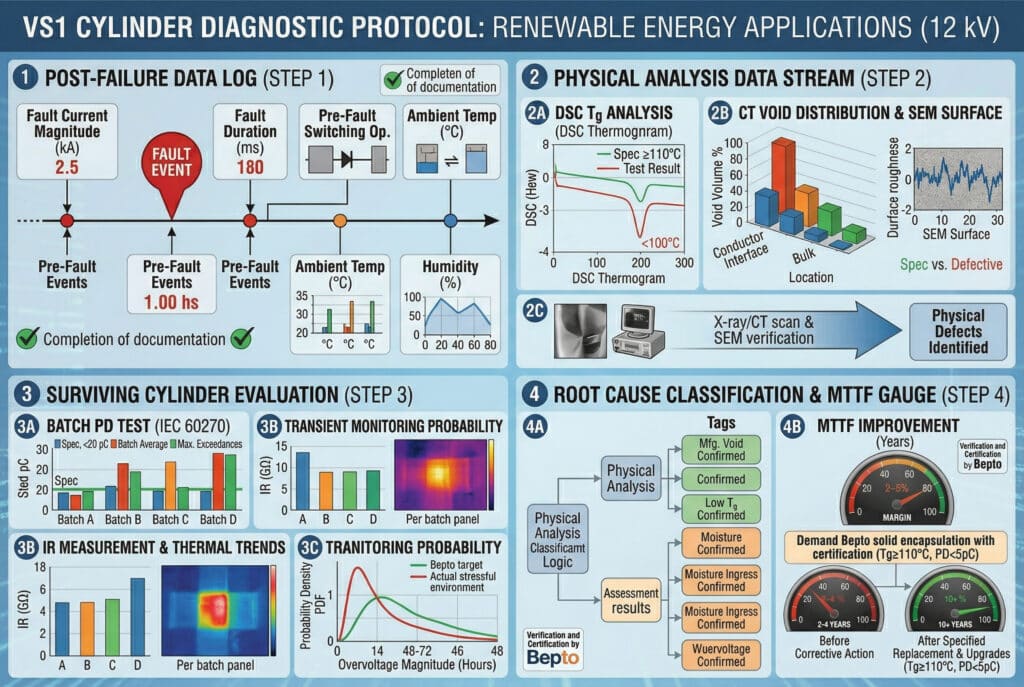

Adım 1: Arıza Sonrası Acil Dokümantasyon
- Herhangi bir temizlikten önce arızalı silindir, bitişik baralar ve muhafazanın iç kısmındaki tüm görünür ark hasarlarının fotoğrafını çekin
- Koruma rölesi olay günlüklerinden tam arıza sırasını kaydedin - arıza akımı büyüklüğü, arıza süresi ve arızadan hemen önceki anahtarlama işlemi
- Arıza anındaki ortam sıcaklığı, nem ve hava koşullarını not edin - nem ve termal kök neden analizi için kritik öneme sahiptir
Adım 2: Arızalı Silindir Fiziksel Analizi
| Analiz Yöntemi | Ne Ortaya Çıkarıyor | Gerekli Ekipman |
|---|---|---|
| Büyütme altında görsel inceleme | Yüzey izleme başlangıç noktası, yay kanalı geometrisi | 10× büyüteç veya makro kamera |
| Kesit kesme ve inceleme | İç boşluk konumu, delaminasyon düzlemleri, izleme derinliği | Elmas testeresi, optik mikroskop |
| DSC Tg ölçümü | Spesifikasyona karşı gerçek camsı geçiş sıcaklığı | Diferansiyel Taramalı Kalorimetre |
| Röntgen veya BT taraması | İç boşluk dağılımı ve boyutu | Endüstriyel X-ray veya CT tarayıcı |
| SEM yüzey analizi | Mikro çatlak ağı, iletken arayüzünde erozyon derinliği | Taramalı Elektron Mikroskobu |
Adım 3: Silindir Değerlendirmesinden Sağ Çıkmak
Aynı paneldeki arızasız silindirlerin hasarsız olduğunu varsaymayın - aynı üretim partisini ve çalışma geçmişini paylaşırlar:
- PD hayatta kalan tüm silindirleri test eder IEC 60270 uyarınca 1,2 × Un değerinde - > 20 pC değerinde herhangi bir okuma, görsel görünümden bağımsız olarak değiştirmeyi gerektirir
- IR ölçümü 2,5 kV DC'de - < 500 MΩ değerler nem girişini veya ileri düzeyde bozulmayı gösterir
- Canlı çalışma sırasında termal görüntüleme - İletken arayüzündeki sıcak noktalar, dahili bozulmadan kaynaklanan yüksek direnç kayıplarını gösterir
- Anahtarlama geçici izleme - Silindirlerin çalıştığı gerçek aşırı gerilim ortamını karakterize etmek için 48-72 saat süreyle geçici gerilim kaydedici kurun
Adım 4: Kök Neden Sınıflandırması ve Düzeltici Faaliyet
- Üretim boşluğu doğrulandı (CT taraması / kesit): Tüm silindirleri aynı üretim partisinden değiştirin; yedek üniteler için boşluk içeriği sertifikası (< 0,1%) ve Tg belgesi (≥ 110°C) talep edin
- Düşük Tg doğrulandı (DSC ölçümü < 100°C): Tüm silindirleri değiştirin; yedek tedarik için zaman-sıcaklık günlüğü ile birlikte tam kür sonrası sertifikası gereklidir
- Nem girişi doğrulandı (IR < 200 MΩ, hava boşluğunda nem birikintileri): Silindirleri değiştirin; yoğuşma önleyici ısıtma ve muhafaza sızdırmazlık yükseltmesi uygulayın; değiştirme için katı kapsülleme IP67 tasarımını belirtin
- Kontaminasyon partikül köprülemesi doğrulandı (inceleme sırasında hava boşluğunda partiküller): Silindirleri değiştirin; gelecekteki tüm bakımlar için montaj temizliği protokolünü uygulayın; hava boşluğunu ortadan kaldırmak için katı kapsülleme tasarımı belirleyin
- Anahtarlama gerilimi birikimi doğrulandı (yüksek işlem sayısı, iletken arayüzünde yüzey erozyonu): Silindirleri değiştirin; yenilenebilir enerji yüksek anahtarlama uygulamaları için geliştirilmiş darbe dayanım derecesi (≥ 95 kV) belirtin
Hangi Ark Koruma ve Önleme Tedbirleri Yinelenen Flashover Riskini Ortadan Kaldırır?
VS1 silindir gövdelerinde yinelenen dahili parlama riskini ortadan kaldırmak için bileşen kalitesi, sistem koruması ve operasyonel izlemeyi aynı anda ele alan katmanlı bir önleme stratejisi gerekir. Tek bir önlem yeterli değildir - her üç katman da uygulanmalıdır.

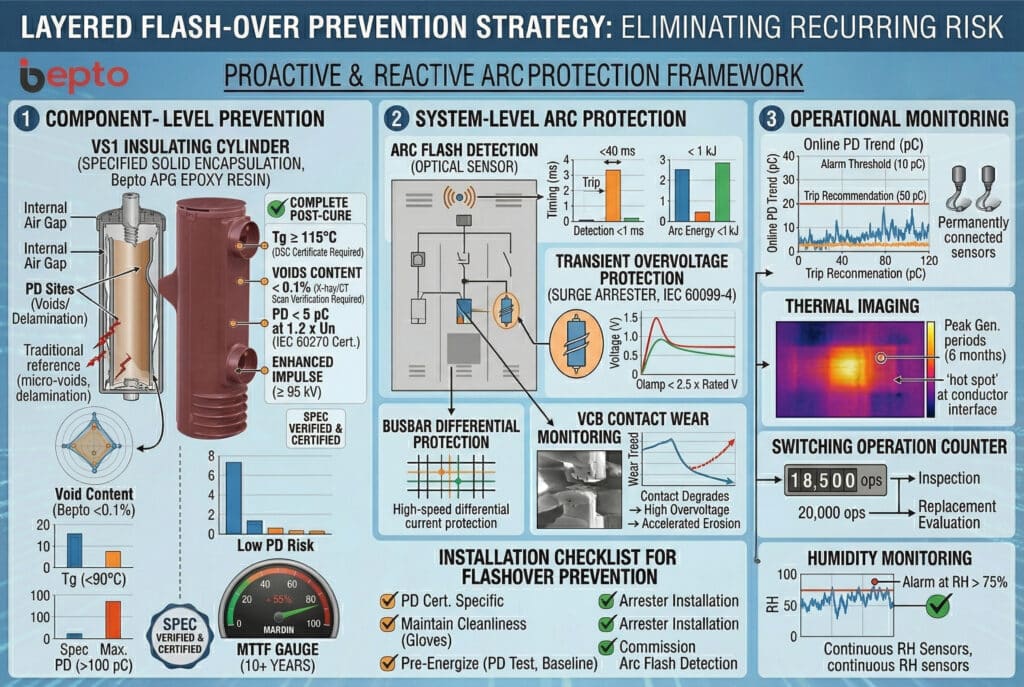

Katman 1: Bileşen Düzeyinde Önleme
Yenilenebilir enerji uygulamaları için zorunlu spesifikasyon yükseltmeleri:
- Yalnızca katı kapsülleme tasarımını belirtin - geleneksel silindirlerde birincil dahili flashover başlatma bölgesi olan hava boşluğunu ortadan kaldırır
- DSC test sertifikası ile Tg ≥ 115°C gerektirir - tüm günlük üretim döngüsü sıcaklık aralığı boyunca termal stabilite sağlar
- X-ray veya BT tarama sertifikası ile < 0,1% boşluk içeriği gerektirir - üretim boşluğu PD başlangıç bölgelerini ortadan kaldırır
- IEC 60270 test sertifikası ile 1,2 × Un'de PD < 5 pC belirtin - teslimatta sıfır aktif dahili deşarj bölgesini teyit eder
- Gelişmiş darbe dayanımı gerektirir ≥ 95 kV yüksek anahtarlamalı yenilenebilir enerji toplama uygulamaları için
- Tam kür sonrası döngü dokümantasyonu talep edin - her üretim partisi için zaman-sıcaklık kaydı
Katman 2: Sistem Düzeyinde Ark Koruması
Ark parlaması algılama ve koruma sistemi gereksinimleri:
- Ark parlaması algılama röleleri: Her bir şalt panosunun içine optik ark parlaması sensörleri takın - algılama süresi < 1 ms, açma süresi < 40 ms toplam, ark enerjisini arıza noktasında < 1 kJ ile sınırlama
- Geçici aşırı gerilim koruması: Panelin gelen terminallerine parafudrlar (IEC 60099-4 Sınıf II) takın - silindir dielektriği üzerindeki kümülatif anahtarlama stresini azaltmak için anahtarlama geçişlerini <2,5 × nominal gerilime kelepçeleyin
- Bara diferansiyel koruması: Silindir flashover durumunda arıza süresini ve ark enerjisini en aza indirmek için yüksek hızlı bara koruması uygulayın
- Vakum kesici durum izleme: Yüksek çalışma sayısına sahip VS1 VCB'lerde kontak aşınması izleme sistemi kullanın - bozulmuş kontaklar, silindir dielektrik erozyonunu hızlandıran daha yüksek anahtarlama aşırı gerilimleri oluşturur
Katman 3: Operasyonel İzleme ve Bakım
Yenilenebilir enerji trafo merkezleri için sürekli izleme gereksinimleri:
- Çevrimiçi PD izleme: Yüksek değerli veya yüksek anahtarlama frekanslı panellere kalıcı olarak bağlı PD izleme sensörleri kurun - alarm eşiği 10 pC, açma önerisi eşiği 50 pC
- Termal görüntüleme: En yoğun üretim dönemlerinde her 6 ayda bir kızılötesi termografi gerçekleştirin - iletken arayüz sıcak noktaları dahili dielektrik bozulmasının en erken tespit edilebilir göstergesidir
- Anahtarlama işlemi sayacı: VCB başına kümülatif anahtarlama işlemlerini kaydedin - yaşa bakılmaksızın 10.000 işlemde silindir muayenesi ve 20.000 işlemde değiştirme değerlendirmesi planlayın
- Nem izleme: RH > 75% olduğunda alarm veren sürekli RH sensörlerini her panele kurun - seyrek saha ziyaretleri olan uzak yenilenebilir enerji trafo merkezleri için zorunludur
Flashover Önleme için Kurulum Kontrol Listesi
- Tüm silindirleri teslim alırken inceleyin - yüzey talaşı, renk bozulması veya boyut uygunsuzluğu olan herhangi bir birimi reddedin
- PD test sertifikasını doğrulayın teslim edilen ünitenin belirli seri numarasıyla eşleşir - parti sertifikaları yenilenebilir enerji sınıfı spesifikasyonu için kabul edilemez
- Montaj temizliğini koruyun - silindir montajını temiz ve kuru bir ortamda gerçekleştirin; tüy bırakmayan eldivenler kullanın; aktif olarak çalışmadığınız zamanlarda açık panel bölmelerini kapatın
- Enerji öncesi PD testi gerçekleştirin devreye almadan önce kurulu her silindirde - gelecekteki trendler için temel ölçüm
- Parafudr kurulumunu ve durumunu doğrulayın toplama sistemine enerji vermeden önce
- Ark parlaması algılama sistemini devreye alın ve ilk enerjilendirmeden önce açma süresinin <40 ms olduğunu onaylayın
Sonuç
VS1 Yalıtım Silindiri muhafazalarındaki dahili parlamalar rastgele olaylar değildir - üretim aşamasında başlayan ve yenilenebilir enerji uygulamalarının özel çalışma talepleri altında hızlanan aşamalı, gizli bozulma süreçlerinin tahmin edilebilir son noktasıdır. İmalattaki mikro boşluklar, eksik post-cure, nem girişi, kontaminasyon partikül köprülemesi ve kümülatif anahtarlama stresi, endüstrinin sürekli olarak aşırı gerilim olayları olarak yanlış tanımladığı gerçek temel nedenlerdir. Bepto Electric'te, yenilenebilir enerji uygulamaları için tedarik edilen her VS1 Yalıtım Silindiri, sıfır boşluklu katı kapsülleme spesifikasyonuna göre üretilir, Tg ≥ 115°C'ye kadar tamamen sonradan kürlenir, 1,2 × Un'de <5 pC'ye kadar PD testine tabi tutulur ve eksiksiz üretim izlenebilirlik belgeleriyle desteklenir - çünkü bir güneş veya rüzgar santrali toplama sisteminde, bir sonraki parlamanın gizli nedeni, spesifikasyonlara uygun olmayan bir silindirde zaten mevcuttur.
VS1 Yalıtım Silindiri Dahili Flashover Nedenleri ve Önlenmesi Hakkında SSS
S: Yenilenebilir enerji toplama sistemi trafo merkezlerinde kullanılan VS1 Yalıtım Silindirlerinde dahili parlamanın en yaygın gizli kök nedeni nedir?
A: Eksik post-cure (Tg < 100°C) ile birlikte mikro boşlukların üretimi en yaygın gizli temel nedendir. Yüksek anahtarlamalı yenilenebilir enerji uygulamalarında, boşlukla başlatılan PD erozyonu geleneksel kamu hizmeti uygulamalarına göre 5-15 kat daha hızlıdır ve dahili dielektrik marjını 2-4 yıl içinde flashover eşiğine düşürür.
S: Bir mühendis VS1 silindir sorun giderme incelemesinde aşırı gerilim kaynaklı bir flashover ile gizli bir dahili bozulma flashover'ını nasıl ayırt edebilir?
A: Arızalı silindirin enine kesitini alın ve ark kanalı başlangıç noktasını inceleyin. Aşırı gerilim flashover'ı yüzey sızıntı yolunda başlar. Dahili bozulma flashover'ı yığın epoksi içinde veya iletken arayüzünde başlar - yüzey izleme öncüsü olmadan malzeme gövdesi içinde ortaya çıkan bir ark kanalı olarak görülebilir.
S: Bir VS1 Yalıtım Silindirindeki hangi kısmi deşarj seviyesi, orta gerilim yenilenebilir enerji şalt uygulamasında yakın dahili parlama riskini gösterir?
A: 1,2 × Un'de 50 pC'nin üzerindeki PD seviyeleri, ölçülebilir dielektrik erozyonun devam ettiği aktif dahili deşarjı gösterir. Yüksek anahtarlamalı yenilenebilir enerji uygulamalarında, 50 pC'den flashover eşiğine yükselme haftalar ila aylar içinde gerçekleşebilir. Bu eşikte derhal değiştirilmesi önerilir - bir sonraki planlı kesintiyi beklemeyin.
S: VS1 Yalıtım Silindiri iç parlamaları neden güneş enerjisi çiftliği toplama sistemlerinde geleneksel şebeke trafo merkezi uygulamalarına göre daha sık meydana geliyor?
A: Güneş tarlası toplama VCB'leri, şebeke fiderleri için 500-1.000'e karşılık yılda 5.000-15.000 anahtarlama işlemi gerçekleştirir. Her bir anahtarlama işlemi 2-4 × nominal gerilimde geçici aşırı gerilimler üretir. 10-15 kat daha yüksek anahtarlama frekansı, iletken arayüzündeki kümülatif dielektrik erozyonunu ve boşluk PD ilerlemesini hızlandırarak, spesifikasyonların altındaki silindirlerde ortalama flashover süresini 3-6 kat azaltır.
S: Yenilenebilir enerji trafo merkezi uygulamaları için VS1 Yalıtım Silindirlerinde tekrarlayan dahili parlamaları önlemek için en etkili tek spesifikasyon yükseltmesi nedir?
A: Boşluk içeriği < 0,1%, Tg ≥ 115°C ve 1,2 × Un'de PD < 5 pC olan katı kapsülleme APG epoksi tasarımının belirtilmesi - bireysel birim test sertifikaları ve tam kür sonrası dokümantasyonla desteklenir - üç temel dahili parlama başlatma mekanizmasını aynı anda ortadan kaldırır ve mevcut en yüksek etkili tek spesifikasyon yükseltmesidir.
-
