Giriş
Kaçak mesafesi, dış mekan devre kesici spesifikasyonunda en sık yanlış anlaşılan parametrelerden biridir ve yanlış yapılmasının sonuçları, hızlandırılmış yüzey takibinden canlı trafo merkezi ortamlarında feci parlamaya kadar uzanır. Dış mekan VCB'lerinde ve SF6 CB'lerinde porselen burçları belirleyen mühendisler rutin olarak aynı hesaplama hatalarını yaparlar: kirlilik düzeltmesi olmadan nominal kaçak değerlerini uygulamak, belirli kaçak mesafesini toplam kaçak ile karıştırmak veya gerçek saha koşulları yerine yalnızca coğrafyaya dayalı IEC kirlilik sınıfını seçmek.
Doğrudan cevap: Dış mekan VCB'leri ve SF6 CB'lerindeki porselen burçlar için doğru kaçak mesafesi seçimi, aşağıdakilerin uygulanmasını gerektirir iec 60815 saha önem derecesi sınıflandırması1, en yüksek sistem voltajına karşı spesifik kaçak mesafesinin hesaplanması ve sadece veri sayfasındaki başlık milimetre rakamının değil, tam sundurma profili geometrisinin doğrulanması.
Şebeke yükseltme projelerini yöneten elektrik mühendisleri, yüksek gerilim trafo merkezleri için dış devre kesicileri tedarik eden satın alma yöneticileri ve IEC Standartlarına göre ekipman belirleyen EPC yüklenicileri için bu kılavuz, sahadaki en yaygın ve maliyetli kaçak hesaplama hatalarını çözmektedir.
İçindekiler
- Porselen Burçlarda Kaçak Mesafesi Nedir ve Dış Mekan VCB'leri için Neden Önemlidir?
- Standart Kaçak Hesaplamaları Gerçek Trafo Merkezi Ortamlarında Neden Başarısız Olur?
- Dış Mekan Devre Kesici Uygulamanız için Kaçak Mesafesini Nasıl Doğru Seçersiniz?
- Sızıntı Performansından Ödün Veren En Zararlı Montaj ve Bakım Hataları Nelerdir?
Porselen Burçlarda Kaçak Mesafesi Nedir ve Dış Mekan VCB'leri için Neden Önemlidir?
Kaçak mesafesi, iki iletken parça arasında katı bir yalıtkanın yüzeyi boyunca ölçülen en kısa yoldur - dış mekan VCB'leri ve SF6 CB'leri bağlamında, bu, porselen burç yüzeyi boyunca canlı terminalden topraklanmış flanşa giden yol anlamına gelir. İletkenler arasındaki düz hat hava boşluğu olan boşluk mesafesinden temelde farklıdır.

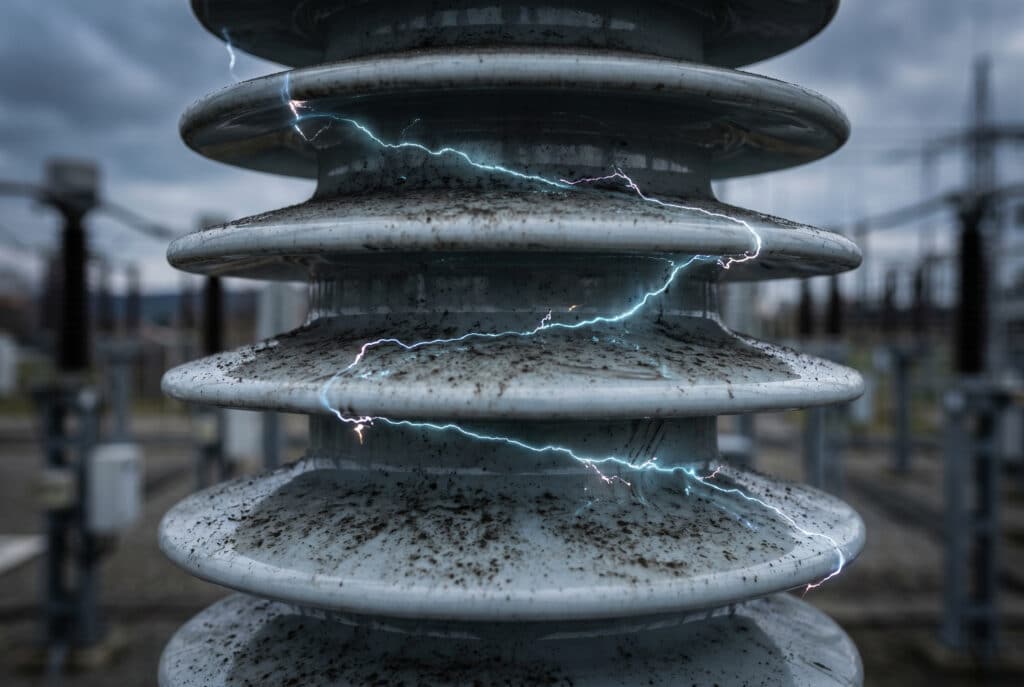

Mühendislik açısından önemi doğrudan şudur: dış trafo merkezi ortamlarında toz, tuz, endüstriyel kirleticiler, kuş pislikleri gibi kirlilik birikintileri burç yüzeylerinde birikir. Bu birikintiler ıslandığında iletken bir tabaka oluştururlar. Sızıntı mesafesi sahadaki kirlilik şiddeti için yetersizse, kaçak akım yüzey boyunca akar, ısı üretir, porselen sırı karbonlaştırır ve nihayetinde burcu tahrip edebilecek ve canlı şebeke koşulları altında devre kesiciyi açabilecek bir parlamayı tetikler.

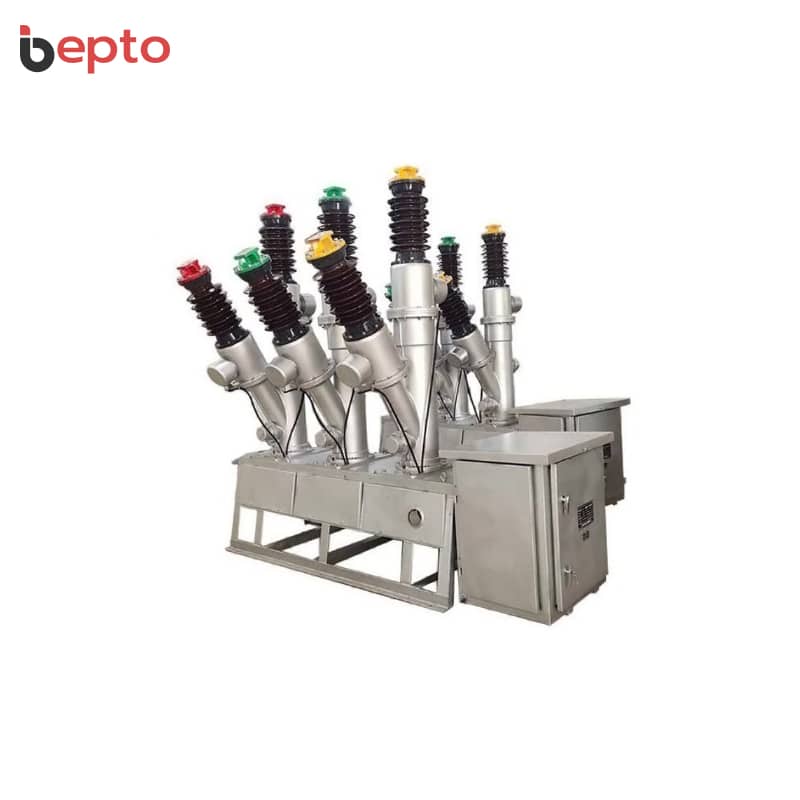

Dış Mekan VCB'ler ve SF6 CB'lerdeki Porselen Burçlar için Temel Teknik Parametreler
- Malzeme: Yüksek fırınlanmış alümina porselen (Al₂O₃ içeriği ≥ 55%) veya sırlı yüzey kaplamalı elektro-porselen
- Spesifik Kaçak Mesafesi: mm/kV (fazdan faza gerilim) cinsinden ifade edilir; IEC 60815 dört kirlilik sınıfı tanımlar
- Dielektrik Dayanımı: Standart elektro-porselen için ≥ 170 kV/cm
- Mekanik Dayanım: Konsol başına yük değeri iec 621552; Rüzgar ve buz yüküne maruz kalan dış mekan direğe monte VCB'ler için kritik
- Termal Sınıf: Sürekli çalışma sıcaklığı -40°C ila +70°C
- Yüzey Direnci (kuru): ≥ 10¹² Ω; ıslak kirlilik koşulları altında önemli ölçüde bozunur
- Standartlara Uygunluk: IEC 60815-1 (kirlilik sınıflandırması), IEC 62155 (içi boş porselen izolatörler), IEC 62271-100 (devre kesici dielektrik gereksinimleri)
Bir Bakışta IEC 60815 Kirlilik Sınıfları
- Sınıf A (Çok Hafif): 16 mm/kV - temiz kırsal ortamlar, düşük nem
- Sınıf b (Hafif): 20 mm/kV - hafif sanayi, düşük yoğunluklu kentsel alanlar
- Sınıf c (Orta): 25 mm/kV - sanayi bölgeleri, kıyı alanları, orta derecede kirlilik
- Sınıf d (Ağır): 31 mm/kV - ağır sanayi, tuz spreyli kıyı, sık toz fırtınalı çöl
- E Sınıfı (Çok Ağır): ≥ 31 mm/kV - şiddetli kıyı, kimyasal tesis yakınlığı, tropikal yüksek nemli endüstriyel
Bu değerler aşağıdakiler için geçerlidir özel Kaçak mesafesi, sistemin en yüksek faz-faz gerilimine göre hesaplanır - nominal gerilime ve faz-toprak gerilimine göre değil.

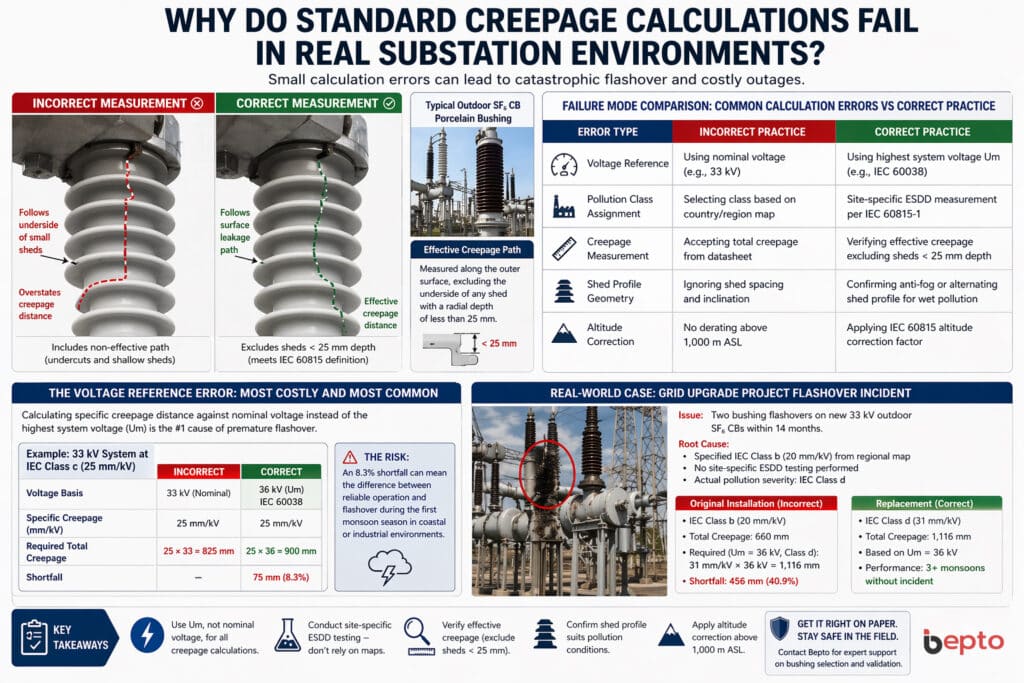

Standart Kaçak Hesaplamaları Gerçek Trafo Merkezi Ortamlarında Neden Başarısız Olur?
Bu, en pahalı mühendislik hatalarının meydana geldiği yerdir. Kağıt üzerinde IEC 60815 kaçak gerekliliklerini karşılayan bir burç, hesaplama metodolojisi hatalıysa 18 ay içinde hizmette arızalanabilir. İşte sızıntı spesifikasyonunda en yaygın dört arıza modu.
Hata Modu Karşılaştırması: Yaygın Hesaplama Hataları ve Doğru Uygulama
| Hata Türü | Yanlış Uygulama | Doğru Uygulama |
|---|---|---|
| Gerilim Referansı | Nominal gerilimin kullanılması (örn. 33 kV) | En yüksek sistem voltajını kullanarak Um (örn, iec 600383) |
| Kirlilik Sınıfı Ödevi | Ülke/bölge haritasına göre sınıf seçme | IEC 60815-1 uyarınca sahaya özel ESDD ölçümü |
| Kaçak Ölçümü | Veri sayfasından toplam sızıntıyı kabul etme | <25 mm derinlikteki sundurmalar hariç etkin sızıntının doğrulanması |
| Sundurma Profil Geometrisi | Sundurma aralığı ve eğiminin göz ardı edilmesi | Islak kirlilik için buğu önleyici veya alternatif sundurma profilini onaylama |
| Yükseklik Düzeltme | 1.000 m ASL'nin üzerinde değer kaybı yok | IEC 60815 irtifa düzeltme faktörünün uygulanması |
Gerilim Referans Hatası: En Maliyetli ve En Yaygın
En sık yapılan hata, en yüksek sistem gerilimi (Um) yerine nominal sistem gerilimine göre belirli kaçak mesafesinin hesaplanmasıdır. IEC 60038, Um'yi sistemin normal çalışma koşulları altında dayanabileceği maksimum faz-faz voltajı olarak tanımlar - tipik olarak nominal değerin 10% üzerindedir.
33 kV'luk bir sistem için: Um = 36 kV. IEC Sınıf c'de (25 mm/kV), gerekli toplam kaçak şudur:
25 mm/kV × 36 kV = 900 mm
33 kV nominal değerini kullanan bir mühendis sadece 825 mm hesaplayacaktır - bu 8,3%'lik bir eksikliktir ve kıyıdaki bir endüstriyel trafo merkezinde güvenilir çalışma ile ilk muson mevsiminde bir parlama olayı arasındaki fark anlamına gelebilir.
Gerçek Dünya Vakası: Şebeke Yükseltme Projesi Flashover Olayı
Güney Asya'daki bir enerji kuruluşunun satın alma müdürü, 33 kV şebeke yükseltme trafo merkezinde yeni kurulan dış mekan SF6 CB'lerde devreye alındıktan sonraki 14 ay içinde iki burç parlaması yaşadıktan sonra bize ulaştı. Orijinal şartnamede, sahaya özgü ESDD testi yapılmadan, bölgesel kirlilik haritasına dayalı olarak IEC Sınıf b (20 mm/kV) seçilmişti.
Yerinde yapılan incelemede, trafo merkezinin bir çimento üretim tesisinden 4 km uzaklıkta olduğu ortaya çıktı - bu da gerçek kirlilik şiddetini IEC Sınıf d'ye yükseltti. Takılan buşingler, 1.116 mm'lik bir gereksinime karşılık 660 mm toplam kaçak sağladı. Dış mekan VCB'lerini 31 mm/kV (Sınıf d) değerinde porselen burçlarla değiştirerek 36 kV Um bazında 1.116 mm toplam kaçak sağladık. Trafo merkezi, takip eden üç muson mevsimi boyunca olaysız bir şekilde işletildi.
Dış Mekan Devre Kesici Uygulamanız için Kaçak Mesafesini Nasıl Doğru Seçersiniz?
Dış mekan VCB'leri ve SF6 CB'lerindeki porselen burçlar için doğru kaçak seçimi, yapılandırılmış, sahaya özgü bir metodoloji izler - bir arama tablosu kısayolu değil. İşte mühendislik sınıfı seçim süreci.
Adım 1: Doğru Gerilim Referansını Oluşturun
- Nominal voltaj seviyeniz için IEC 60038 uyarınca en yüksek sistem voltajı Um'yi belirleyin:
- 11 kV nominal → Um = 12 kV
- 33 kV nominal → Um = 36 kV
- 66 kV nominal → Um = 72,5 kV
- Tüm kaçak hesaplamalarında nominal gerilim değil Um kullanılmalıdır
- Um'yi 52 kV üzerindeki yüksek gerilim uygulamaları için sistem operatörünün şebeke kodu ile teyit edin
Adım 2: Sahaya Özgü Kirlilik Şiddeti Değerlendirmesi Yapın
Yalnızca bölgesel kirlilik haritalarına güvenmeyin. IEC 60815-1 şunları gerektirir:
- esdd ölçümü4: En az 6-12 ay boyunca sahada kurulu referans izolatörler üzerinde Eşdeğer Tuz Tortusu Yoğunluğu testi
- nsdd ölçümü5: İyonik olmayan kirlilik katkısını karakterize etmek için Çözünmeyen Tortu Yoğunluğu
- Mikro İklim Faktörleri: Hakim rüzgar yönü, kıyı şeridine yakınlık (< 10 km = yüksek tuz), 5 km yarıçapındaki endüstriyel emisyon kaynakları, sis sıklığı

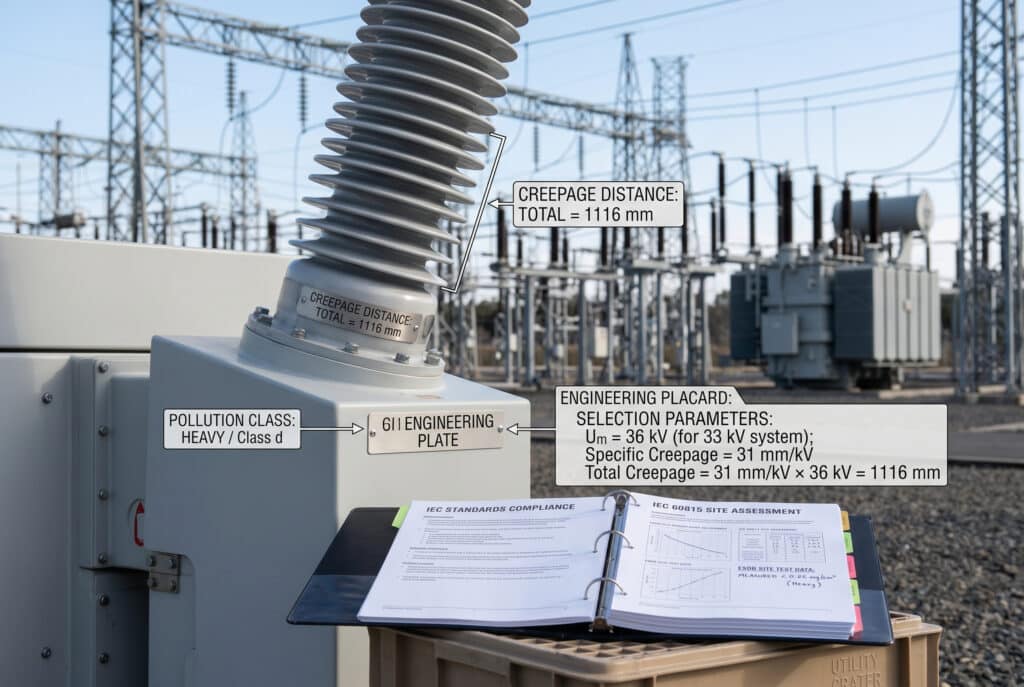

Adım 3: Gerekli Toplam Kaçak Mesafesini Hesaplayın
Onaylanan kirlilik sınıfı için IEC 60815 özel kaçak değerini uygulayın:
- Toplam Kaçak (mm) = Spesifik Kaçak (mm/kV) × Um (kV)
- Üreticinin burç çiziminin gerçek sundurma profili boyunca ölçülen bu toplamı doğruladığını teyit edin
- Derinliği <25 mm olan tüm sundurma bölümlerini IEC 60815-3 uyarınca etkin kaçak hesaplamasından hariç tutun
Adım 4: Islak Kirlilik Performansı için Shed Profil Geometrisini Doğrulayın
Yüksek kirlilik veya yüksek nem ortamlarındaki dış mekan VCB'leri ve SF6 CB'leri için:
- Buğu önleyici profil: Derin alt kesimli büyük dönüşümlü sundurmalar; kıyı ve tropik trafo merkezleri için tercih edilir
- Standart profil: Düzgün sundurma aralığı; kuru endüstriyel kirlilik ortamları için uygundur
- Kulübe eğimi: Yağışla kendi kendini temizlemeyi teşvik etmek için tüm barakalarda minimum 5° aşağı eğim
Trafo Merkezi Ortamına Göre Uygulama Senaryoları
- Kıyı Şebeke Trafo Merkezleri (denizden <10 km uzaklıkta): IEC Sınıf d minimum; buğu önleyici profil; Um bazında 31 mm/kV
- Sanayi Bölgesi Trafo Merkezleri: Saha ESDD testi zorunludur; emisyon kaynağının yakınlığına bağlı olarak Sınıf c-d
- Çöl / Yüksek Tozlu Izgara Yükseltmeleri: Aşırı toz birikimi için düşünülmüş hidrofobik silikon kaplamalı d sınıfı
- Yüksek İrtifa Trafo Merkezleri (> 1.000 m ASL): IEC 60815 irtifa düzeltmesini uygulayın; havanın dielektrik dayanımı 1.000 m'nin üzerinde her 100 m'de yaklaşık 1% azalır
- Tropikal Yüksek Nemli Ortamlar: Sınıf d-e; buğu önleyici burç profiline ve kendi kendini temizleyen geometriye öncelik verin

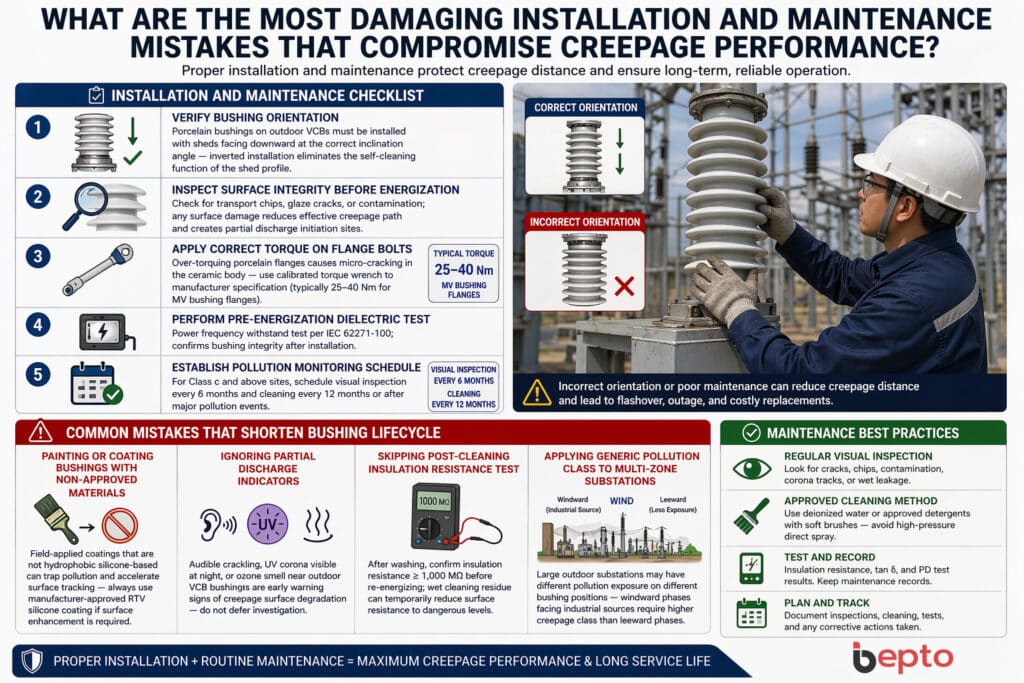

Sızıntı Performansından Ödün Veren En Zararlı Montaj ve Bakım Hataları Nelerdir?
Kurulum ve Bakım Kontrol Listesi
- Burç Yönünü Doğrulayın: Dış mekan VCB'lerindeki porselen burçlar, sundurmalar doğru eğim açısıyla aşağı bakacak şekilde monte edilmelidir - ters montaj, sundurma profilinin kendi kendini temizleme işlevini ortadan kaldırır
- Enerjilendirmeden Önce Yüzey Bütünlüğünü Kontrol Edin: Taşıma talaşları, sır çatlakları veya kirlenme olup olmadığını kontrol edin; herhangi bir yüzey hasarı etkili sızıntı yolunu azaltır ve kısmi deşarj başlatma alanları oluşturur
- Flanş Cıvatalarına Doğru Tork Uygulayın: Porselen flanşların aşırı torklanması seramik gövdede mikro çatlamalara neden olur - üretici spesifikasyonuna göre kalibre edilmiş tork anahtarı kullanın (MV burç flanşları için tipik olarak 25-40 Nm)
- Enerjilendirme Öncesi Dielektrik Testi gerçekleştirin: IEC 62271-100 uyarınca güç frekansı dayanım testi; kurulumdan sonra burç bütünlüğünü onaylar
- Kirlilik İzleme Takviminin Oluşturulması: Sınıf c ve üzeri sahalar için her 6 ayda bir görsel denetim ve her 12 ayda bir veya büyük kirlilik olaylarından sonra temizlik planlayın
Burçların Kullanım Ömrünü Kısaltan Yaygın Hatalar
- Burçların onaylanmamış malzemelerle boyanması veya kaplanması: Hidrofobik silikon bazlı olmayan sahada uygulanan kaplamalar kirliliği hapsedebilir ve yüzey izini hızlandırabilir - yüzey iyileştirmesi gerekiyorsa her zaman üretici onaylı RTV silikon kaplama kullanın
- Kısmi deşarj göstergelerinin dikkate alınmaması: Sesli çatırtı, geceleri görülebilen UV korona veya dış mekan VCB burçlarının yakınındaki ozon kokusu, kaçak yüzey bozulmasının erken uyarı işaretleridir - araştırmayı ertelemeyin
- Temizleme sonrası yalıtım direnci testinin atlanması: Yıkadıktan sonra, yeniden enerji vermeden önce yalıtım direncinin ≥ 1.000 MΩ olduğunu doğrulayın; ıslak temizlik kalıntısı yüzey direncini geçici olarak tehlikeli seviyelere düşürebilir
- Genel kirlilik sınıfının çok bölgeli trafo merkezlerine uygulanması: Büyük dış mekan trafo merkezleri farklı burç konumlarında farklı kirlilik maruziyetine sahip olabilir - endüstriyel kaynaklara bakan rüzgar yönündeki fazlar, rüzgar yönündeki fazlardan daha yüksek kaçak sınıfı gerektirir
Sonuç
Porselen burçlar üzerindeki kaçak mesafesi bir onay kutusu spesifikasyonu değildir - dış mekan VCB veya SF6 CB'nizin ilk kirli yağışlı mevsiminde hayatta kalıp kalmayacağını veya canlı bir şebeke ortamında feci şekilde arızalanıp arızalanmayacağını doğrudan belirleyen hassas bir mühendislik hesaplamasıdır. Doğru uygulama, Um tabanlı voltaj referansı, IEC 60815 uyarınca sahaya özgü ESDD kirlilik sınıflandırması, doğrulanmış sundurma profili geometrisi ve disiplinli bir yaşam döngüsü bakım programı gerektirir. Temel çıkarım: Kaçağı doğru anlayan mühendisler, IEC Standartlarını bir kestirme yol olarak değil, asgari bir zemin olarak ele alan mühendislerdir - ve trafo merkezleri 25 yıl boyunca bir flashover olayı olmadan çalışır.
Dış Mekan VCB ve SF6 CB Burçlarında Kaçak Mesafesi Hakkında SSS
S: Dış mekan VCB porselen buşinglerinde kaçak mesafesi ile açıklık mesafesi arasındaki fark nedir ve yüksek gerilim trafo merkezi tasarımı için neden önemlidir?
A: Açıklık, iletkenler arasındaki düz hat hava boşluğudur; kaçak ise yalıtkan boyunca yüzey yoludur. Kirli dış ortamlarda, yetersiz sızıntı mesafesi boyunca yüzey parlaması baskın arıza modudur - bu da sızıntıyı trafo merkezi güvenilirliği için daha kritik bir parametre haline getirir.
S: IEC Kirlilik Sınıfı d trafo merkezi ortamlarında kaçak performansını korumak için dış mekan VCB'lerindeki porselen burçlar ne sıklıkla temizlenmelidir?
A: D sınıfı ortamlar tipik olarak her 6-12 ayda bir veya kum fırtınaları veya endüstriyel olaylar gibi büyük kirlilik olaylarından hemen sonra temizlik gerektirir. Temizlikten önce ve sonra yapılan izolasyon direnci testleri yüzey durumunun düzeldiğini teyit eder.
S: Silikon kauçuk burçlar, kıyı trafo merkezi şebeke yükseltmelerinde kaçak performansını iyileştirmek için dış mekan VCB'lerindeki ve SF6 CB'lerindeki porselen burçların yerini alabilir mi?
A: Evet. Silikon kauçuk muhafazalar, ıslak kirlilik koşullarında bile kaçak akımı bastıran doğal hidrofobiklik sunar ve nominal kaçak mesafesinin önerdiğinden daha yüksek kirlilik performansı sağlar. Kıyı ve tropikal şebeke yükseltme projelerinde giderek daha fazla tercih edilmektedirler.
S: Yüksek gerilim şebekesi yükseltme uygulamalarında dış mekan VCB'leri için porselen burçların seçimini ve testini hangi IEC Standartları yönetir?
A: Birincil standartlar IEC 60815-1 (kirlilik sınıflandırması ve kaçak seçimi), IEC 62155 (içi boş porselen izolatörler mekanik ve dielektrik testi) ve IEC 62271-100'dür (devre kesici dielektrik dayanım gereksinimleri). Eksiksiz bir spesifikasyon için üçüne birlikte başvurulmalıdır.
S: 1.000 m ASL üzerindeki rakım, dış mekan trafo merkezi devre kesicileri için porselen burçlarda gerekli kaçak mesafesini nasıl etkiler?
A: Yükseklikte azalan hava yoğunluğu dielektrik gücünü azaltarak daha fazla kaçak mesafesi ve hava boşluğu gerektirir. IEC 60815 bir düzeltme faktörü belirtir; pratik bir kılavuz olarak, 1.000 m ASL'nin üzerindeki her 100 m için gerekli kaçak mesafesine yaklaşık 1% ekleyin.
-
