RZP5.112 40.5kV Gömülü Kutup, 1250A 1600A 2000A 2500A

Extreme RZP5.112 Yüksek Gerilim Direği - 40.5kV 137kV/267kV 1250A-2500A Ultimate

Name: Extreme RZP5.112 Yüksek Gerilim Direği - 40.5kV 137kV/267kV 1250A-2500A Ultimate - Bepto Electric
Brand: Bepto Elektrik
Price: 1 USD
Availability: InStock

Açıklama：

RZP5.112 Aşırı Yüksek Gerilim Gömülü Kutup: 40.5kV 1250A-2500A akım, 31.5kA kesme, 137kV dayanım, 267kV impuls, ≤18μΩ-≤25μΩ direnç, üstün performans.

Uygulamalar：

Aşırı Hava Ortamı Uygulamaları: Şiddetli yıldırım fırtınası bölgeleri, kasırgaya eğilimli kıyı bölgeleri, aşırı rakımlı tesisler, 267kV yıldırım darbesi ve 137kV güç frekansı koruması gerektiren çöl yüksek sıcaklık bölgeleri
Nihai Kritik Altyapı Uygulamaları: Nükleer enerji üretim tesisleri, büyük şebeke iletim merkezleri, ulusal savunma tesisleri, aşırı 137kV/267kV koruma seviyeleri ile en üst düzeyde güvenilirlik gerektiren uzay fırlatma tesisleri
Zorlu Endüstriyel Ortam Uygulamaları: Ağır sanayi kompleksleri, çelik üretim tesisleri, kimyasal işleme tesisleri, gelişmiş 250N/360N mekanik kuvvetlerle nihai gerilim koruması gerektiren madencilik operasyonları
Nihai Şebeke Arabağlantı Uygulamaları: Uluslararası şebeke bağlantıları, büyük iletim koridorları, kritik trafo merkezi düğümleri, 31.5kA kesme kapasitesi ile en yüksek performansa ihtiyaç duyan acil durum yedekleme sistemleri

Teknik Özellikler

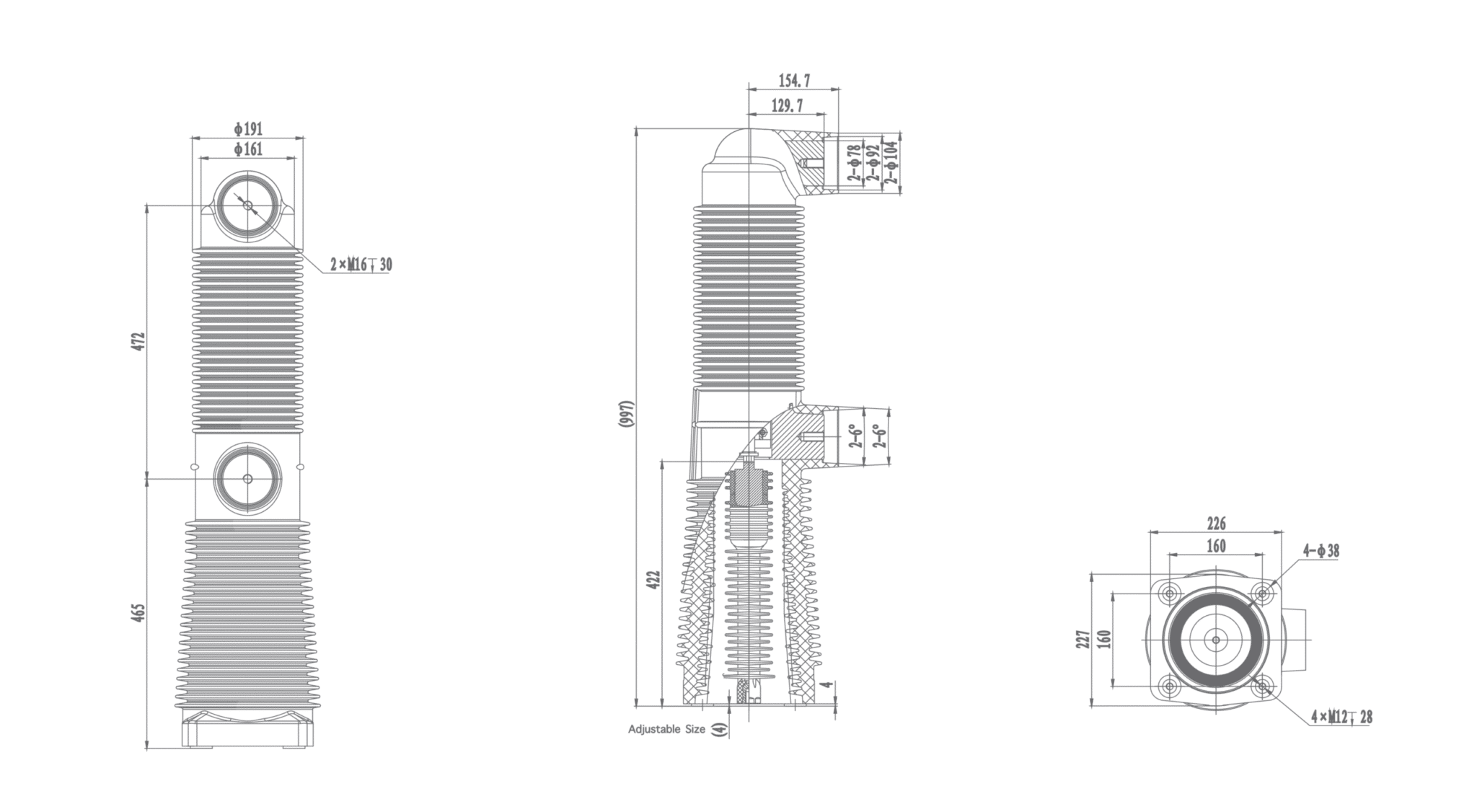

RZP5.112 40.5kV Gömülü Kutup, 1250A 1600A 2000A 2500A

Çizim No.	Şartname	Yalıtımlı Çekme Çubuğunu Eşleştirin	Temaslı Kol Kılıfını Eşleştirin
RZP5.112a	EP40.5/2500-31.5	RAP4.112a. 05	RAP4. 086a. 11
RZP5.112a	EP40.5/2000-31.5	RAP4.112a. 05	RAP4.086a. 11
RZP5.112b	EP40.5/1600-31.5	RAP4.112a. 05	RAP4.086b. 11
RZP5.112b	EP40.5/1250-31.5	RAP4.112a. 05	RAP4.086h. 11

Özellikler

Ana Teknik Veriler
Veri	Değer					Birim
Nominal gerilim	40.5					kV
Nominal akım	2500	2000	1600	1250		A
Nominal frekans	50					Hz
Nominal kısa devre kesme akımı	31.5					kA
Kısa devre kesme akımı kesintisi işlemleri	30					zaman
Nominal kısa devre yapma akımı	80					kA
Nominal tepe dayanım akımı	80					kA
Nominal kısa süreli dayanım akımı（4s）	31.5					kA
Nominal tek kondansatör bankası kesme akımı	630※					A
Arka arkaya nominal kondansatör kesme akımı	400※					A
Kısa süreli (1 dakika) güç frekansı dayanım gerilimi	137					kV
Aydınlatma darbe dayanım gerilimi (tepe)	267					kV
Nominal temas kuvvetinde devre direnci	≤18		≤21	≤23	≤25	μΩ
Mekanik ömür	10,000					zaman
Körükler ve atmosfer nedeniyle temas kapama kuvveti	250±60					N
Nominal temas strokunda karşı kuvvet	360±60					N
Temas sınırı erozyonu	3					mm
Raf ömrü	20					yıl
Kısmi deşarj	≤1					pC
Nominal çalışma sırası	0-0.3s-co-180s-co

Kesicilerle Donatılmış Devrenin Mekanik Verileri
Veri	Değer	Birim
Nominal kontak stroku	20±2	mm
Kontak bağlantı stroku	5±1	mm
Ortalama açılış hızı	1.7±0.2	m/s
Ortalama kapanış hızı	0.75±0.2	m/s
Kontağın nominal çalışma basıncı	3600±300	N
Temas kapanışının sıçrama süresi	≤3	ms
Kontak kapama ve açma eşzamanlılığının olmaması	≤2	ms
Maks. aşırı hareket	≤2	mm

“※”Talep üzerine verilecek nominal özellikler
