GN24-12 Kapalı YG Ayırma Anahtarı 12kV 400A-1250A: Üç kutuplu tip, yüksüz kesme, kirlilik azaltma tipi, yüksek irtifa tipi, elektrikli ekran, 2000 mekanik ömür, 20kA kısa süreli dayanım, 50kA tepe dayanımı, porselen izolatör, 1000-3000m irtifa, -30°C ila +40°C.
Gelişmiş GN24-12 Bağlantı Kesme Anahtarı Serisi: Güç sistemleri için uygun, yüksüz koşullarda devreyi kesmek ve yapmak için kullanılan, ek kirlilik azaltma tipi, yüksek irtifa tipi ve elektrikli ekran konfigürasyonlarında mevcut, şasi, şaft, kol, porselen sütun izolatörü, bıçak ve terminal panosundan oluşan üç kutuplu tip, taban çerçevesine yerleştirilmiş şaft ve şaft üzerine kaynaklanmış üç çift kol, porselen izolatörden yapılmış kol ve çalışma mekanizmasına bağlanabilen taban çerçevesinden çıkıntılı şaftlı bıçak kolye.
Geniş Çevresel Uyarlanabilirlik ve Çoklu Yapılandırma Özellikleri: GN24-12, nominal akım seçenekleri 400A/630A/1000A/1250A, karşılık gelen kısa süreli dayanım akımı 16-31 olan üç kutuplu tip tasarıma sahiptir.5kA ve tepe dayanım akımı 40-80kA, 1000-3000m yükseklikte, ortam sıcaklığı -30°C ila +40°C, bağıl nem aylık ≤90%/günlük ≤95%, rüzgar basıncı ≤700Pa (34m/s), deprem derecesi 8, çevre derecesi III, toprağa 42kV frekans dayanım gerilimi/48kV kırılma durumunda güvenilir şekilde çalışır, Toprağa 75kV darbe dayanımı / 85kV kırılma, 300-380mm kaçak mesafesi, 2000 mekanik ömür, kirlilik azaltma, yüksek irtifa ve elektrikli ekran özelliklerine sahip 12kV güç sistemleri için güvenilir yüksüz devre kesme çözümü sağlar.

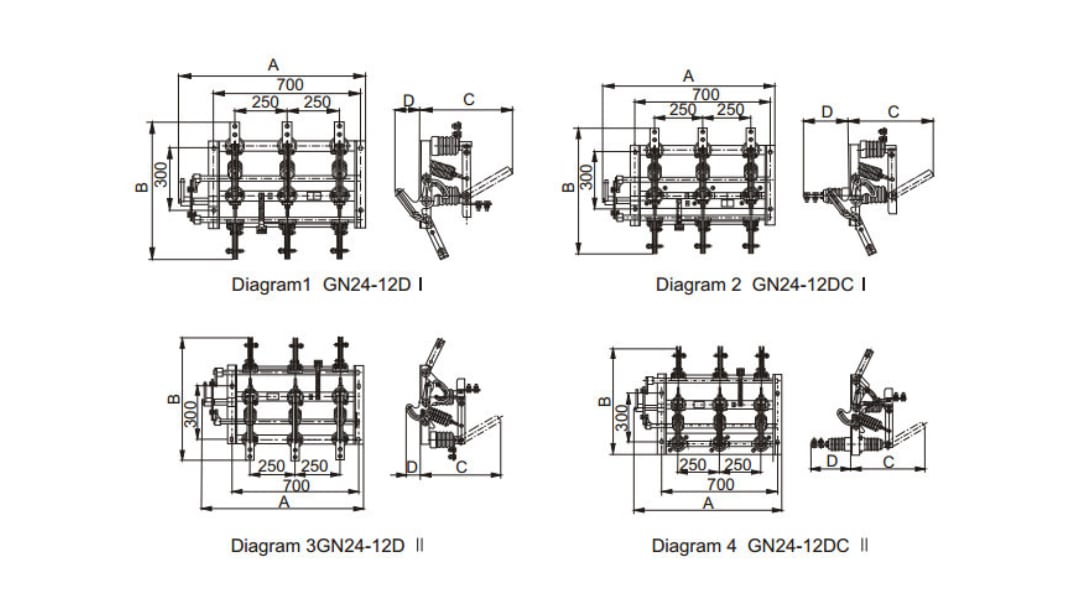

| 400A 630A | 1000A | 1250A | |||||||||||
| A | B | C | D | A | B | C | D | A | B | C | D | Montaj Delik Ölçüleri
|
|
| GN24-12D I | 890 | 660 | 450 | 125 | 890 | 690 | 480 | 125 | 890 | 700 | 500 | 125 | 700×300 |
| GN24-12D II | 890 | 660 | 450 | 125 | 890 | 690 | 480 | 125 | 890 | 700 | 500 | 125 | |
| GN24-12D I | 890 | 660 | 450 | 240 | 890 | 690 | 480 | 350 | 890 | 700 | 500 | 350 | |
| GN24-12D II C | 890 | 660 | 450 | 240 | 890 | 690 | 480 | 350 | 890 | 700 | 500 | 350 | |
| GN24-12D I | 920 | 780 | 450 | 125 | 920 | 790 | 480 | 125 | 920 | 790 | 500 | 125 | |
| GN24-12D II C | 920 | 780 | 450 | 240 | 920 | 790 | 480 | 350 | 920 | 790 | 500 | 350 | |
| GN24-12 İç Mekan YG Bağlantı Kesme Anahtarı Özellikleri | Parametre | Birim |
|---|---|---|
| Marka | Bepto Yalıtım Sistemleri | - |
| Model Numarası | GN24-12 | - |
| Kategori | Şalt & Yüksek Gerilim Ayırıcı | - |
| Ürün Tipi | Yüksüz Devre Kesme için Kirlilik Azaltma, Yüksek İrtifa ve Elektrikli Ekranlı Kapalı YG Ayırma Anahtarı (12kV 630A Üç Kutuplu Tip) | - |
| Çekirdek Teknoloji | Anma Gerilimi 12kV AC 50Hz Güç Sistemi + Yüksüz Devre Kesme ve Yapma + Kirlilik Azaltma Tipi + Yüksek İrtifa Tipi + Elektrikli Ekran + Üç Kutuplu Tip + Şasi + Şaft + Kol + Porselen Sütun İzolatör + Bıçak + Terminal Kartı + Taban Çerçevesi Üzerinde Şaft + Şaft Üzerine Kaynaklanmış Üç Çift Kol + Porselen İzolatör ve Bıçak Kolye + Şaft Taban Çerçevesinden Çıkıntılı + Çalışma Mekanizması Bağlantısı + 2000 Mekanik Ömür | - |
| Nominal Gerilim | 12 | kV |
| Nominal Akım Seçenekleri | 400A / 630A / 1000A / 1250A | A |
| Nominal Frekans | 50 | Hz |
| Kurulum Tipi | Kapalı alan | - |
| Güncel Tip | AC (Alternatif Akım) | - |
| Güç Sistemi | Evet (Nominal Gerilim 12kV, AC 50Hz Güç Sistemi) | - |
| Yüksüz Devre Kesme | Evet (Yüksüz Durumda Devreyi Kesmek İçin Kullanılır) | - |
| Yüksüz Devre Yapımı | Evet (Yüksüz Devre Yapmak İçin Kullanılır) | - |
| Kirlilik Azaltma Türü | Evet (Ek Kirlilik Azaltma Türü) | - |
| Yüksek İrtifa Tipi | Evet (Ek Yüksek İrtifa Tipi) | - |
| Elektrikli Ekran | Evet (Ek Elektrikli Ekran) | - |
| Üç Kutuplu Tip | Evet (Üç Kutuplu Tip) | - |
| Şasi | Evet (Şasiden oluşur) | - |
| Şaft | Evet (Şafttan oluşur) | - |
| Kol | Evet (Koldan oluşur) | - |
| Porselen Sütun İzolatörü | Evet (Porselen Sütun İzolatöründen Oluşur) | - |
| Bıçak | Evet (Bıçaktan oluşur) | - |
| Terminal Panosu | Evet (Terminal Panosundan oluşur) | - |
| Taban Çerçevesi Üzerinde Mil | Evet (Şaft Taban Çerçevesine Yerleştirilir) | - |
| Şaft Üzerine Kaynaklanmış Üç Çift Kol | Evet (Şaft Üzerine Kaynaklanmış Üç Çift Kol) | - |
| Porselen İzolatör ve Bıçak Kolye | Evet (Porselen İzolatörden Yapılmış Kol ve Bıçak Kolye) | - |
| Şaft Taban Çerçevesinden Çıkıntı Yapar | Evet (Şaft Taban Çerçevesinden Çıkıntı Yapar) | - |
| Çalışma Mekanizması Bağlantısı | Evet (Herhangi Bir Parça Çalışma Mekanizmasına Bağlanabilir) | - |
| Proje | Birim | Parametre |
|---|---|---|
| Nominal Gerilim | kV | 12 |
| 1 Min Güç Frekansı Dayanım Gerilimi - Toprağa | kV | 42 |
| 1 Min Güç Frekansı Dayanım Gerilimi - Kırılma | kV | 48 |
| Yıldırım Darbe Dayanım Gerilimi (Tepe) - Toprağa | kV | 75 |
| Yıldırım Darbe Dayanım Gerilimi (Tepe) - Kırılma | kV | 85 |
| Nominal Frekans | Hz | 50 |
| Nominal Akım | A | 400 / 630 / 1000 / 1250 |
| Nominal Kısa Süreli Dayanım Akımı | kA | 16 / 20 / 16 / 20 / 25 / 20 / 25 / 31.5 |
| Nominal Tepe Dayanım Akımı | kA | 40 / 50 / 40 / 50 / 63 / 50 / 63 / 80 |
| Nominal Kısa Süreli Dayanım Akım Süresi Ana Bıçak / Zemin Bıçağı | s | 4/2 |
| Kaçak Mesafesi | mm | 300-380 |
| Mekanik Ömür | Times | 2000 |
| Çalışma Ortamı | Parametre |
|---|---|
| Yükseklik | 1000m-3000m |
| Ortam Sıcaklığı | -30°C ila +40°C |
| Havanın Bağıl Nemi - Aylık | ≤90% |
| Havanın Bağıl Nemi - Günlük | ≤95% |
| Rüzgar Basıncı | ≤700Pa (Rüzgar Hızı 34m/s) |
| Genlik | Deprem Derecesi 8 |
| Çevre Derecesi | Derece III |
| Yasaklanmış Koşullar | Yangın ve Patlama Tehlikesi, Ağır Kirlilik, Kimyasal Aşındırma, Güçlü Sarsıntı vb. Durumlarda Kullanılamaz. |
