Giới thiệu

Một tủ điện có cơ cấu vận hành bị hỏng sau 500 chu kỳ trong một mạng lưới phân phối được thiết kế cho 10.000 lần đóng cắt không phải là cách tiết kiệm chi phí — mà là một rủi ro. Tuy nhiên, cấp độ bền cơ học lại là một trong những thông số thường xuyên bị bỏ qua nhất trong thông số kỹ thuật của tủ điện trung thế, thường bị xếp sau các yếu tố như giá cả, thời gian giao hàng và mức điện áp định mức trong các quyết định mua sắm.

Cấp độ bền cơ học của thiết bị đóng cắt là hệ thống phân loại được tiêu chuẩn hóa theo IEC, quy định số chu kỳ đóng-mở hoàn chỉnh tối thiểu mà một thiết bị đóng cắt phải thực hiện mà không cần bảo trì cơ khí hoặc thay thế linh kiện — và việc lựa chọn sai cấp độ phù hợp với điều kiện vận hành của bạn là một trong những sai sót về kỹ thuật gây tốn kém nhất trong hệ thống phân phối điện trung áp.

Đối với các kỹ sư điện thiết kế mạng lưới phân phối và các quản lý mua sắm đánh giá nhà cung cấp thiết bị đóng cắt, hạng bền cơ học không phải là một chi tiết nhỏ nhặt. Đây chính là thông số quyết định liệu thiết bị đóng cắt của bạn có thể duy trì tuổi thọ thiết kế 25 năm hay phải đối mặt với các đợt đại tu giữa chu kỳ sử dụng tốn kém mà trước đó chưa từng được dự trù trong ngân sách. Trong các ứng dụng thường xuyên chuyển mạch — thiết bị đóng lại tự động, bộ phân đoạn thanh cái, chuyển mạch nguồn động cơ — sự khác biệt giữa thiết bị loại M1 và M2 chính là sự khác biệt giữa một mạng lưới đáng tin cậy và gánh nặng bảo trì mãn tính.

Bài viết này cung cấp tài liệu tham khảo kỹ thuật toàn diện về các cấp độ độ bền cơ học của thiết bị đóng cắt, bao gồm các định nghĩa, tiêu chuẩn hiệu suất, phương pháp lựa chọn và các vấn đề liên quan đến bảo trì đối với các loại thiết bị đóng cắt AIS, GIS và SIS.

Mục lục

Các cấp độ bền cơ học của thiết bị đóng cắt là gì và chúng được định nghĩa như thế nào?

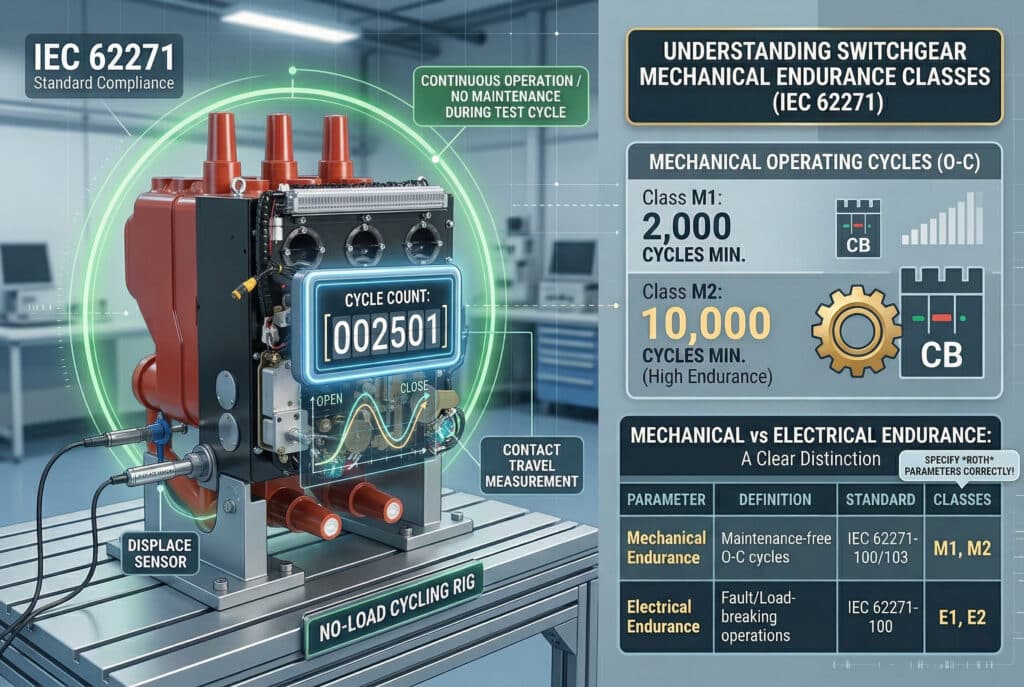

Một infographic kỹ thuật chi tiết theo phong cách kỹ thuật hiện đại. Ở bên trái, hình ảnh cắt lớp của cơ chế hoạt động của một bộ ngắt mạch trung áp được hiển thị trên thiết bị thử nghiệm chu kỳ không tải, với một bộ đếm kỹ thuật số hiển thị "SỐ LƯỢT CHU KỲ: [002501]" và các chú thích văn bản như "Tuân thủ Tiêu chuẩn IEC 62271", "ĐO ĐỘ DI CHUYỂN TIẾP ĐIỂM" và "CẢM BIẾN CHỈ THỊ VỊ TRÍ". Ở bên phải, một bảng chi tiết có tiêu đề "HIỂU VỀ CÁC LOẠI ĐỘ BỀN CƠ KHÍ CỦA THIẾT BỊ ĐIỀU KHIỂN (IEC 62271)." Bảng này định nghĩa các chu kỳ hoạt động cơ học của Loại M1 (tối thiểu 2.000 chu kỳ) và Loại M2 (tối thiểu 10.000 chu kỳ), kèm theo dấu tích cho mục "HOẠT ĐỘNG LIÊN TỤC / KHÔNG CẦN BẢO TRÌ TRONG QUÁ TRÌNH THỬ NGHIỆM". Bảng so sánh bên dưới làm rõ "ĐỘ BỀN CƠ KHÍ so với ĐỘ BỀN ĐIỆN", với dữ liệu cho các lớp M1, M2 và các lớp E1, E2.
Hướng dẫn về các cấp độ bền cơ học của thiết bị đóng cắt theo tiêu chuẩn IEC 62271

Loại độ bền cơ học là một phân loại hiệu suất tiêu chuẩn được quy định theo IEC 62271-1001 (cầu dao) và IEC 62271-103 (công tắc) quy định số chu kỳ vận hành cơ học tối thiểu — mỗi chu kỳ bao gồm một thao tác MỞ tiếp theo là một thao tác ĐÓNG — mà một thiết bị chuyển mạch phải hoàn thành mà không cần điều chỉnh cơ học, bôi trơn, thay thế bộ phận hoặc bất kỳ hình thức bảo trì khắc phục nào.

Các định nghĩa theo Tiêu chuẩn IEC

IEC 62271-100 — Bộ ngắt mạch (bao gồm VCB trong thiết bị đóng cắt):

  • Lớp M1: Tối thiểu 2.000 chu kỳ vận hành cơ học
  • Lớp M2: Tối thiểu 10.000 chu kỳ vận hành cơ học

IEC 62271-103 — Công tắc xoay chiều (Công tắc ngắt mạch và công tắc ngắt trong tủ điện):

  • Lớp M1: Tối thiểu 1.000 chu kỳ vận hành cơ học
  • Lớp M2: Tối thiểu 10.000 chu kỳ vận hành cơ học

IEC 62271-102 — Thiết bị ngắt mạch và công tắc nối đất:

  • Lớp M0: Tối thiểu 100 chu kỳ vận hành cơ học
  • Lớp M1: Tối thiểu 1.000 chu kỳ vận hành cơ học
  • Lớp M2: Tối thiểu 5.000 chu kỳ vận hành cơ học

Nội dung của bài kiểm tra loại

Khả năng chịu mỏi cơ học được xác nhận thông qua một thử nghiệm kiểu mẫu tiêu chuẩn được thực hiện tại một phòng thí nghiệm được công nhận. Quy trình thử nghiệm yêu cầu:

  1. Chu kỳ không tải2 ở tốc độ làm việc định mức trong suốt toàn bộ số chu kỳ quy định
  2. Hoạt động liên tục không cần bổ sung chất bôi trơn hoặc điều chỉnh cơ học trong suốt quá trình thử nghiệm
  3. Kiểm tra sau khi thực hiện để đảm bảo rằng lực tiếp xúc, lực tác động, thời gian hoạt động và điện áp ngắt/đóng tối thiểu vẫn nằm trong giới hạn dung sai theo thông số kỹ thuật ban đầu
  4. Không có sự cố kỹ thuật — lò xo bị gãy, ổ trục bị mòn, cơ cấu liên kết bị kẹt hoặc sai lệch vị trí tiếp xúc sẽ dẫn đến kết quả kiểm tra không đạt

Thử nghiệm được thực hiện trên một mẫu đại diện cho sản phẩm thực tế, chứ không phải trên một nguyên mẫu được chế tạo riêng. Sự khác biệt này rất quan trọng đối với công tác mua sắm: luôn yêu cầu Giấy chứng nhận thử nghiệm loại3 đề cập đến cấu hình sản xuất hiện tại, chứ không phải thiết kế cũ.

Độ bền cơ học so với độ bền điện: Hiểu rõ cả hai

Cấp độ bền cơ học thường bị nhầm lẫn với cấp độ bền điện — đây là hai thông số có liên quan nhưng độc lập với nhau:

Tham sốĐịnh nghĩaTiêu chuẩn IECCác lớp học
Độ bền cơ họcTổng số chu kỳ O-C mà không cần bảo trì cơ khíIEC 62271-100/103M1, M2
Độ bền điện (CB)Các thao tác ngắt mạch tại dòng ngắn mạch định mức (Isc)IEC 62271-100E1, E2
Độ bền điện (Công tắc)Các thao tác ngắt tải ở dòng điện định mứcIEC 62271-103E1, E2
Hoạt động bình thườngSố chu kỳ chuyển mạch tải ở dòng điện định mứcIEC 62271-100

Một thiết bị đóng cắt có thể đạt tiêu chuẩn M2 (độ bền cơ học cao) nhưng lại thuộc loại E1 (độ bền điện thấp) — nghĩa là cơ cấu có thể chịu được 10.000 chu kỳ hoạt động, nhưng các tiếp điểm cần được kiểm tra sau 100 lần ngắt mạch sự cố. Cả hai thông số này đều phải được xác định chính xác cho ứng dụng cụ thể.

Các thông số chính về độ bền cơ học vượt trội so với tiêu chuẩn

  • Thời gian hoạt động (Đóng cửa): Thông thường là 50–100 ms đối với các cơ cấu hoạt động bằng lò xo; phải duy trì trong phạm vi ±20% so với giá trị định mức trong suốt thời gian sử dụng
  • Thời gian hoạt động (Mở / Chạy): Thông thường là 30–60 ms; yếu tố quan trọng đối với sự phối hợp bảo vệ — không được tăng lên khi cơ chế bị mòn
  • Điện áp hoạt động tối thiểu: Cuộn dây đóng phải hoạt động ở điện áp định mức 85%; cuộn dây ngắt phải hoạt động ở điện áp định mức 70% — trong suốt toàn bộ số chu kỳ thử nghiệm độ bền
  • Liên hệ với Travel Consistency: Độ trượt quá mức và độ ma sát phải nằm trong giới hạn cho phép để đảm bảo điện trở tiếp xúc4 dưới 100 μΩ

Hiệu suất của các cấp độ độ bền cơ học trên các thiết bị đóng cắt AIS, GIS và SIS như thế nào?

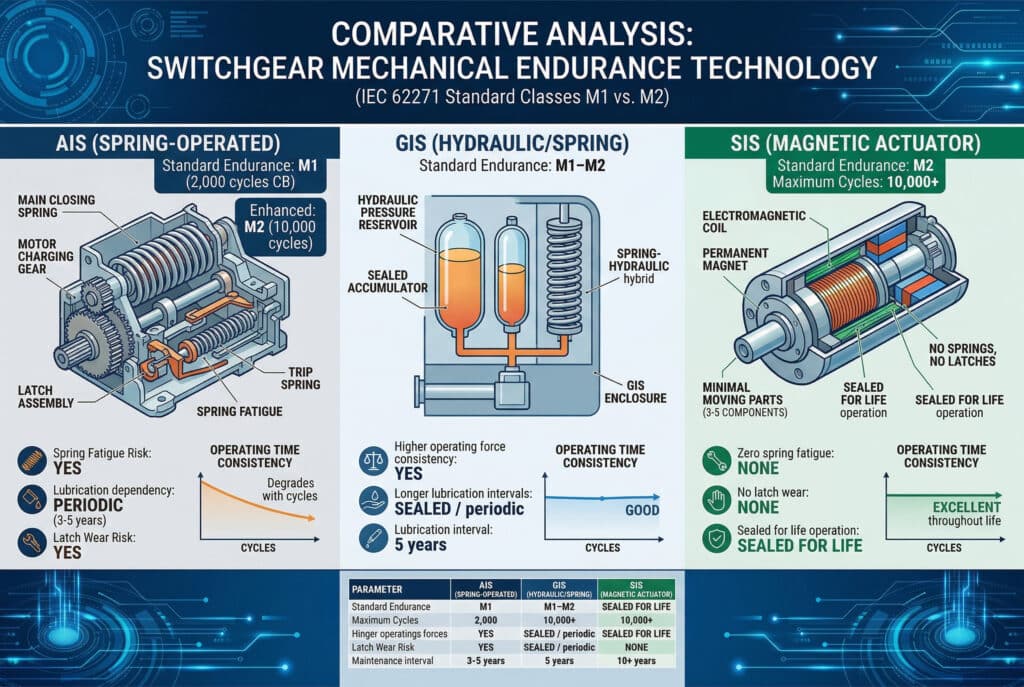

Một infographic so sánh kỹ thuật chuyên nghiệp, được trình bày theo cấu trúc ba bảng với phong cách hiện đại, mang đậm chất kỹ thuật. Infographic này so sánh công nghệ độ bền cơ học giữa các loại tủ điện AIS, GIS và SIS. Bảng bên trái, AIS (hoạt động bằng lò xo), nêu bật các cơ chế lò xo đã được hoàn thiện nhưng dễ bị mài mòn, với các thành phần được ghi chú rõ ràng như lò xo, chốt và bánh răng, đồng thời chỉ ra các yêu cầu bảo trì. Bảng giữa, GIS (Thủy lực/Lò xo), hiển thị hệ thống thủy lực và bộ tích áp lò xo-thủy lực lai, cho thấy độ ổn định lực cao hơn và khoảng thời gian bảo trì dài hơn. Bảng bên phải, SIS (Bộ truyền động từ tính), mô tả cơ chế bộ truyền động từ tính kín, đơn giản với ít bộ phận chuyển động và không bị mài mòn, minh họa tiềm năng về độ bền E2 và thời gian hoạt động ổn định trong suốt vòng đời. Các hình ảnh trực quan hóa dữ liệu nhỏ, tích hợp từ bảng được bao gồm trong mỗi phần, và tất cả văn bản đều được viết bằng tiếng Anh chính xác, tuân thủ nghiêm ngặt trọng tâm kỹ thuật mà không bao gồm các ký tự.
Hình dung công nghệ độ bền cơ học của thiết bị đóng cắt trong các hệ thống AIS, GIS và SIS

Khả năng chịu tải cơ học mà một thiết kế tủ điện đạt được là không thể tách rời khỏi công nghệ cơ cấu vận hành của nó. Các loại tủ điện AIS, GIS và SIS sử dụng các kiến trúc cơ cấu hoàn toàn khác nhau, mỗi loại đều có các đặc tính về khả năng chịu tải, quy trình bảo trì và các hình thức hỏng hóc riêng biệt.

Thiết bị đóng cắt AIS: Cơ chế hoạt động bằng lò xo

Thiết bị đóng cắt cách điện bằng không khí chủ yếu sử dụng cơ cấu lò xo tích trữ năng lượng — một lò xo đóng chính được nạp năng lượng bằng động cơ hoặc tay quay thủ công, cùng với một lò xo ngắt riêng biệt để mở nhanh. Cơ cấu lò xo là công nghệ đã được hoàn thiện, được hiểu rõ và hiệu quả về chi phí, nhưng hiệu suất bền bỉ của chúng bị hạn chế bởi:

  • Mệt mỏi mùa xuân: Các lò xo đóng chính phải chịu ứng suất tuần hoàn trong mỗi lần vận hành; độ cứng của lò xo giảm dần sau hàng nghìn chu kỳ, dẫn đến sự biến động về thời gian vận hành
  • Sự phụ thuộc vào chất bôi trơn: Các bộ phận dẫn hướng cam, ổ bi lăn và chốt liên kết cần được bôi trơn định kỳ để duy trì lực hoạt động ổn định; việc vận hành trong điều kiện khô ráo sẽ làm tăng tốc độ mài mòn
  • Sự mòn của chốt: Bề mặt chốt mở và chốt đóng bị mòn dần theo thời gian, cuối cùng dẫn đến lực mở chốt không còn nằm trong phạm vi quy định

Độ bền cơ học tiêu biểu của thiết bị đóng cắt AIS:

  • Các mẫu tiêu chuẩn: M1 (2.000 chu kỳ đối với CB; 1.000 chu kỳ đối với công tắc)
  • Thiết kế cải tiến: M2 (10.000 chu kỳ) với vật liệu lò xo được nâng cấp và cụm ổ trục kín

Thiết bị đóng cắt GIS: Cơ chế thủy lực hoặc cơ chế lò xo-thủy lực

Thiết bị đóng cắt cách điện bằng khí ở các mức điện áp cao thường sử dụng cơ chế vận hành thủy lực hoặc lò xo-thủy lực, trong đó năng lượng được tích trữ trong các bình tích áp nitơ nén hoặc bình chứa áp suất thủy lực thay vì lò xo cơ học. Các cơ chế này mang lại:

  • Độ ổn định lực vận hành cao hơn: Áp suất thủy lực ổn định hơn lực lò xo trong suốt chu kỳ hoạt động, giúp duy trì hành trình tiếp xúc và thời gian hoạt động ổn định
  • Khoảng thời gian thay dầu bôi trơn dài hơn: Hệ thống thủy lực kín cần bảo trì ít thường xuyên hơn so với cơ cấu liên kết lò xo mở
  • Khả năng chịu đựng cao hơn: Các cơ cấu thủy lực thường đạt tiêu chuẩn M2 với tỷ lệ mài mòn thấp hơn so với các cơ cấu lò xo tương đương

Đối với hệ thống GIS MV (12–40,5 kV), các cơ cấu hoạt động bằng lò xo tương tự như AIS được sử dụng phổ biến, và có thể đạt được tiêu chuẩn loại M2 nhờ quy trình sản xuất chính xác và thiết kế ổ trục kín.

Thiết bị đóng cắt SIS: Cơ chế truyền động từ tính

Thiết bị đóng cắt cách điện rắn ngày càng được sử dụng rộng rãi bộ truyền động từ tính5 cơ chế — một nguyên lý hoạt động hoàn toàn khác biệt, sử dụng lực điện từ từ xung cuộn dây để điều khiển tiếp điểm chuyển từ trạng thái mở sang đóng (hoặc từ đóng sang mở), với các nam châm vĩnh cửu giữ tiếp điểm ở mỗi vị trí ổn định mà không cần đến chốt cơ khí hay lò xo.

Những ưu điểm của cơ chế PMA đối với độ bền cơ học:

  • Không có lò xo cơ học: Loại bỏ yếu tố mài mòn và mỏi chính trong các cơ cấu truyền thống
  • Không có chốt cơ khí: Loại bỏ hoàn toàn hiện tượng hỏng hóc do mòn chốt
  • Số lượng bộ phận chuyển động tối thiểu: Thông thường có 3–5 bộ phận chuyển động, so với 20–50 bộ phận trong các cơ cấu lò xo
  • Cấu trúc kín: Không có điểm bôi trơn bên ngoài; được thiết kế kín để hoạt động suốt đời
  • Thời gian hoạt động ổn định: Đặc tính lực điện từ duy trì độ chính xác đến mức vi giây trong suốt thời gian sử dụng

Kết quả: Thiết bị đóng cắt SIS trang bị cơ cấu PMA thường xuyên đạt tiêu chuẩn loại M2 (10.000 chu kỳ) với độ ổn định về thời gian hoạt động mà các cơ cấu lò xo không thể sánh kịp khi so sánh với số chu kỳ tương đương.

So sánh hiệu suất độ bền cơ học

Tham sốAIS (Mùa xuân)GIS (Thủy lực/Lò xo)SIS (Bộ truyền động từ tính)
Hạng bền tiêu chuẩnM1M1–M2M2
Số chu kỳ tối đa (M2)10,00010,00010,000+
Tính nhất quán về thời gian hoạt độngGiảm dần theo số chu kỳTốtLuôn xuất sắc trong suốt cuộc đời
Yêu cầu về bôi trơnĐịnh kỳ (3–5 năm)Đóng kín / định kỳĐóng kín vĩnh viễn
Nguy cơ mỏi mùa xuânĐúngMột phầnKhông có
Nguy cơ mòn chốtĐúngCó (loại lò xo)Không có
Độ phức tạp của cơ chếCaoCaoThấp
Khoảng thời gian bảo dưỡng3–5 năm5 nămHơn 10 năm

Trường hợp khách hàng: Sự cố về thông số kỹ thuật giữa M1 và M2 trong một dự án tự động hóa phân phối

Một nhà thầu EPC phụ trách dự án tự động hóa hệ thống phân phối điện 12 kV tại Đông Nam Á đã lựa chọn tủ điện AIS loại M1 cho nhiệm vụ đóng lại tự động — một ứng dụng chuyển mạch đường dây phân phối yêu cầu tới 200 lần đóng/mở tự động mỗi năm cho mỗi tủ. Với tần suất chuyển mạch như vậy, thiết bị loại M1 (2.000 chu kỳ) sẽ đạt đến giới hạn độ bền cơ học sau khoảng 10 năm — chỉ bằng một nửa so với tuổi thọ thiết kế 20 năm của dự án.

Nhà thầu đã liên hệ với Bepto sau khi nhà cung cấp ban đầu xác nhận rằng việc đại tu cơ chế giữa vòng đời sản phẩm không nằm trong phạm vi bảo hành và sẽ yêu cầu ngắt nguồn điện của các tấm pin, tháo dỡ cơ chế và thay thế lò xo, với chi phí đáng kể cho 24 tấm pin đã lắp đặt.

Sau khi chuyển đổi 18 tủ điện còn lại sang sử dụng tủ điện SIS loại M2 của Bepto với cơ chế truyền động từ tính, nhóm dự án đã xác nhận thời gian vận hành ổn định dưới 60 ms trên tất cả các tủ điện đã đưa vào vận hành, trong đó thiết kế PMA kín hoàn toàn loại bỏ các lo ngại về bôi trơn và thay thế lò xo. Nhà thầu đã điều chỉnh tiêu chuẩn kỹ thuật của mình để quy định bắt buộc sử dụng loại M2 cho tất cả các ứng dụng chuyển mạch tự động trong tương lai.

Làm thế nào để chọn đúng cấp độ bền cơ học cho ứng dụng thiết bị đóng cắt của bạn?

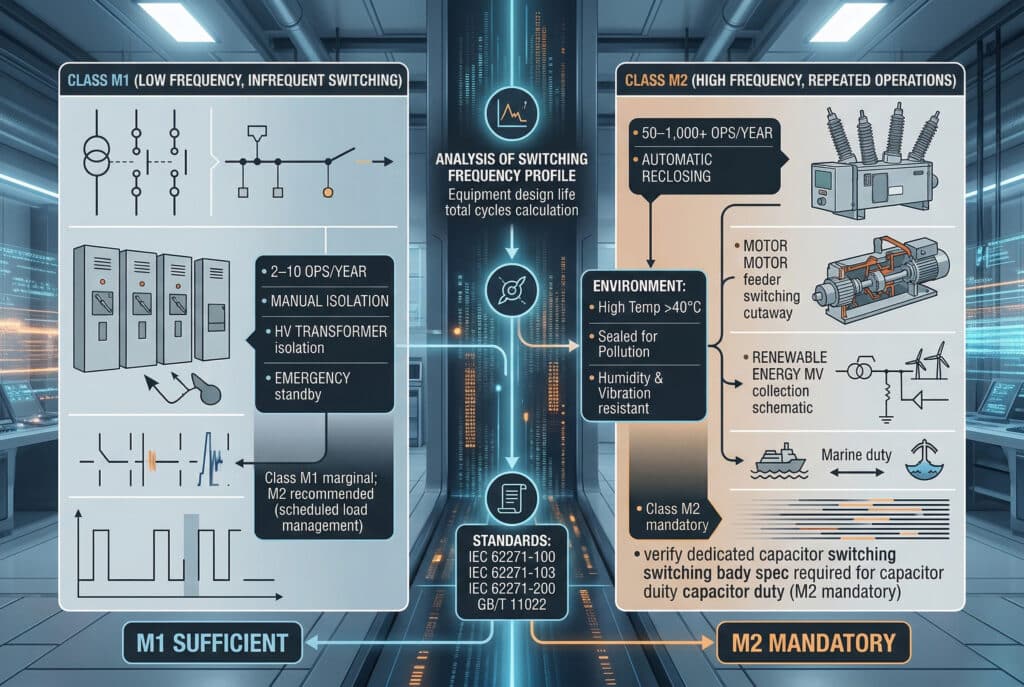

Một infographic khái niệm tinh tế và danh sách kiểm tra được thiết kế chuyên nghiệp trình bày một hướng dẫn có hệ thống về việc lựa chọn các cấp độ bền cơ học M1 so với M2 trong thiết bị đóng cắt trung áp, dành riêng cho đối tượng kỹ thuật. Nó so sánh các ứng dụng lớp M1 tần suất thấp, vận hành thủ công (bên trái), được ghi chú '2–10 lần vận hành/năm, cách ly biến áp cao áp, dự phòng khẩn cấp', với các ứng dụng lớp M2 tần suất cao, vận hành tự động (bên phải), được ghi chú '50–1.000+ lần vận hành/năm, Tái đóng tự động đường dây phân phối, trung tâm điều khiển động cơ đường dây trung áp (hoạt động hàng ngày), thu thập năng lượng tái tạo trung áp, nhiệm vụ hàng hải, phân phối trung tâm dữ liệu.' Dòng chảy dọc tập trung minh họa các bước phân tích: Hồ sơ tần số và các chú thích về yếu tố môi trường cho Nhiệt độ cao >40°C, Chống ô nhiễm, và Khả năng chống ẩm & rung động, dẫn đến 'TIÊU CHUẨN:' tham khảo IEC 62271-100, IEC 62271-103, IEC 62271-200 và GB/T 11022. Hình ảnh sử dụng hình ảnh minh họa sạch sẽ, chính xác, hiện đại với các mẫu dữ liệu phát sáng trong môi trường công nghệ với các thành phần tương lai và bố cục sơ đồ. Tất cả văn bản đều được viết bằng tiếng Anh chính xác và được tích hợp hoàn hảo vào thiết kế kỹ thuật. Không có ký tự mặc định nào xuất hiện, tập trung hoàn toàn vào dữ liệu và công nghệ.
Hình dung việc lựa chọn cấp độ bền cơ học của thiết bị đóng cắt - M1 so với M2

Việc lựa chọn cấp độ chịu tải cơ học phải dựa trên phân tích kỹ lưỡng về biểu đồ tần số đóng cắt thực tế trong suốt vòng đời thiết kế của hệ thống — chứ không phải dựa trên cấp độ tối thiểu đáp ứng các thông số định mức về điện áp và dòng điện.

Bước 1: Xác định cấu hình tần số chuyển mạch

Tính tổng số chu kỳ vận hành cơ học dự kiến trong suốt tuổi thọ thiết kế của thiết bị:

  • Chỉ chuyển đổi thủ công (cách ly / bảo trì): Thông thường 2–10 ca phẫu thuật mỗi năm → 50–250 chu kỳ trong 25 năm → Loại M1 là đủ
  • Chuyển đổi quản lý tải theo lịch trình: 10–50 lần vận hành mỗi năm → 250–1.250 chu kỳ trong 25 năm → Loại M1: ở mức giới hạn; Loại M2: được khuyến nghị
  • Tự động đóng lại (đường dây phân phối): 50–500 lần vận hành mỗi năm → 1.250–12.500 chu kỳ trong 25 năm → Bắt buộc phải thuộc lớp M2
  • Chuyển mạch bộ cấp điện động cơ (số lần khởi động hàng ngày): 250–1.000 lần vận hành mỗi năm → 6.250–25.000 chu kỳ trong 25 năm → Phải thuộc loại M2; đồng thời kiểm tra khả năng chịu tải điện
  • Chuyển mạch cụm tụ điện: 2–10 lần vận hành mỗi ngày → 18.000–90.000 chu kỳ trong 25 năm → Phải thuộc lớp M2; yêu cầu có thông số kỹ thuật về chế độ chuyển mạch tụ điện chuyên dụng

Bước 2: Xem xét các điều kiện môi trường

  • Nhiệt độ môi trường cao (> 40°C): Làm tăng tốc độ mỏi lò xo và sự suy giảm chất bôi trơn trong các cơ cấu lò xo; nên ưu tiên các thiết kế PMA kín cho các công trình lắp đặt ở vùng nhiệt đới
  • Độ ẩm cao và hiện tượng ngưng tụ: Việc hơi ẩm xâm nhập vào vỏ cơ cấu lò xo gây ra sự ăn mòn bề mặt chốt và vòng bi; do đó, thiết kế cơ cấu kín là điều cần thiết
  • Tải trọng do rung động và động đất: Rung động cơ học (trong môi trường công nghiệp, gần đường sắt) làm tăng tốc độ mài mòn chốt trong các cơ cấu lò xo; các cơ cấu thủy lực hoặc PMA có khả năng chống rung tốt hơn
  • Ô nhiễm và bụi: Ô nhiễm không khí trong môi trường công nghiệp gây tắc nghẽn các điểm bôi trơn và làm mòn các bề mặt trượt; do đó, thiết kế cơ cấu kín là bắt buộc

Bước 3: So sánh các tiêu chuẩn và chứng nhận

  • IEC 62271-100: Thử nghiệm độ bền cơ học đối với cầu dao — yêu cầu báo cáo thử nghiệm nêu rõ số chu kỳ hoàn thành cùng với việc xác minh các thông số sau thử nghiệm
  • IEC 62271-103: Thử nghiệm độ bền cơ học đối với công tắc — xác nhận rằng chứng chỉ loại M1 hoặc M2 phù hợp với thiết kế sản xuất hiện tại
  • IEC 62271-200: Tiêu chuẩn về cụm thiết bị đóng cắt có vỏ kim loại — xác nhận rằng loại cơ cấu đã được ghi nhận trong thử nghiệm loại cụm thiết bị đóng cắt
  • GB/T 11022: Tiêu chuẩn quốc gia Trung Quốc — xác nhận cấp độ bền cơ học được nêu trong bảng thông số kỹ thuật của sản phẩm

Các tình huống ứng dụng theo cấp độ độ bền

  • Ứng dụng của dòng M1:

    • Thiết bị phân đoạn thanh cái trạm biến áp sơ cấp (chỉ vận hành thủ công)
    • Công tắc cách ly cao áp Transformer (chỉ bật/tắt thỉnh thoảng)
    • Đường dây cấp điện vào trạm biến áp công nghiệp (chuyển mạch thủ công để bảo trì)
    • Chuyển đổi máy phát điện dự phòng khẩn cấp (< 50 lần mỗi năm)
  • Ứng dụng của lớp M2:

    • Thiết bị đóng lại tự động và thiết bị phân đoạn trong hệ thống tự động hóa phân phối
    • Chuyển mạch tại trạm phân phối chính trong mạng lưới đô thị (chuyển tải thường xuyên)
    • Chuyển mạch hệ thống thu năng lượng tái tạo (chuyển mạch dựa trên cường độ bức xạ mặt trời hàng ngày)
    • Đường cấp điện trung tâm điều khiển động cơ MV (chế độ khởi động/dừng hàng ngày)
    • Hệ thống quản lý điện năng trên biển và ngoài khơi (cắt điện luân phiên)

Các yêu cầu bảo dưỡng và các sự cố thường gặp liên quan đến độ bền cơ học là gì?

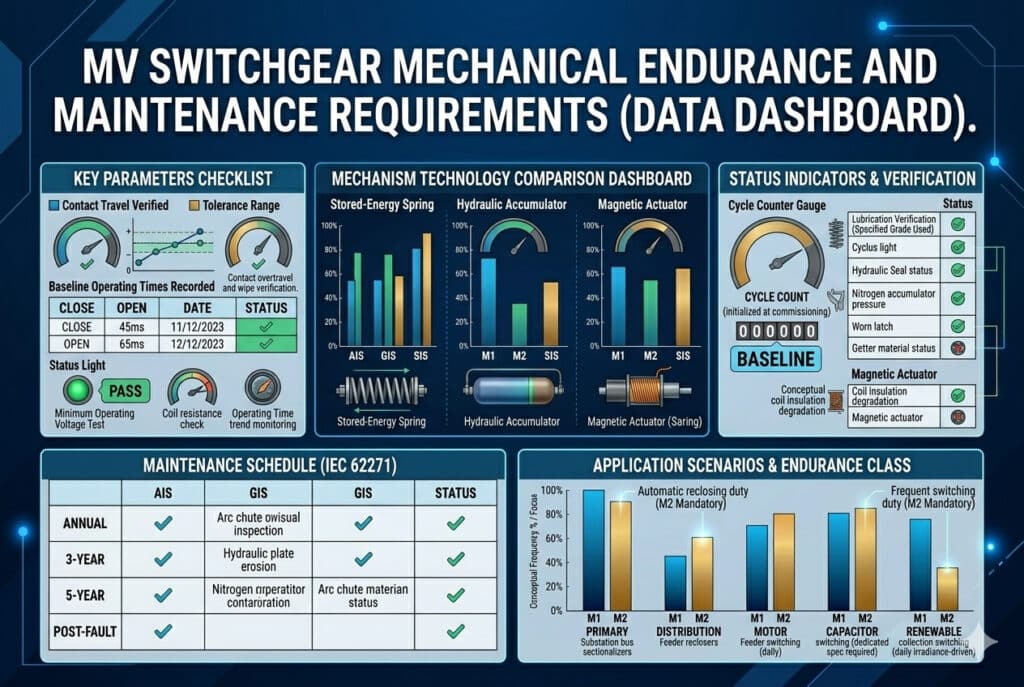

Một giao diện bảng điều khiển trực quan hóa dữ liệu hoàn toàn kỹ thuật số, tinh vi, có tên là "YÊU CẦU VỀ ĐỘ BỀN CƠ KHÍ VÀ BẢO TRÌ CỦA THIẾT BỊ ĐIỆN MV (BẢNG ĐIỀU KHIỂN DỮ LIỆU)." Phần trung tâm là một "BẢNG ĐIỀU KHIỂN SO SÁNH CÔNG NGHỆ CƠ CHẾ" lớn với các biểu đồ thanh dọc được nhóm lại và các đồng hồ đo khái niệm so sánh các cơ chế Lò xo tích trữ năng lượng, Bộ tích áp thủy lực và Bộ truyền động từ tính. Xung quanh bảng điều khiển trung tâm này, bốn bảng hiển thị dữ liệu kỹ thuật số được nhóm lại và sắp xếp riêng biệt. Bảng điều khiển góc trên bên trái (được đánh dấu là "DANH SÁCH KIỂM TRA THÔNG SỐ CHÍNH"): Biểu đồ đường cho "Khoảng di chuyển tiếp điểm đã xác minh" so với "Phạm vi dung sai" kèm các điểm dữ liệu cụ thể và dấu tick xanh; bảng dữ liệu cho "Thời gian hoạt động cơ sở đã ghi nhận" (Đóng 45ms, Mở 65ms, ngày, trạng thái); Mảng đèn trạng thái cho "Kiểm tra điện áp hoạt động tối thiểu (PASS)", "Kiểm tra điện trở cuộn dây (đo lường)", "Theo dõi xu hướng thời gian hoạt động". Bảng điều khiển trên cùng bên phải (có nhãn "CHỈ BÁO TRẠNG THÁI & XÁC MINH"): Một đồng hồ "SỐ LƯỢT HOẠT ĐỘNG" lớn được đặt về 0 (khởi tạo khi đưa vào vận hành) kèm chú thích "MỨC CƠ SỞ"; một bảng trạng thái kỹ thuật số rõ ràng và danh sách kiểm tra cho "Xác minh bôi trơn (sử dụng loại dầu theo quy định)", "Trạng thái phớt thủy lực", "Áp suất bình tích áp nitơ", "Trạng thái vật liệu hấp thụ"; một danh sách kiểm tra cho "Bộ truyền động từ tính" (suy giảm cách điện cuộn dây, trạng thái nam châm vĩnh cửu). Bảng điều khiển góc dưới bên trái (được ghi chú "LỊCH TRÌNH BẢO TRÌ (IEC 62271)": Cấu trúc bảng số liệu sạch sẽ cho các chu kỳ HÀNG NĂM, 3 NĂM, 5 NĂM, SAU SỰ CỐ trên các hệ thống AIS, GIS và SIS (được trích xuất từ dữ liệu văn bản). Bảng dưới cùng bên phải (có nhãn "KỊCH BẢN ỨNG DỤNG & LỚP ĐỘ BỀN"): Các biểu đồ thanh khái niệm được nhóm lại (tần suất khái niệm % / trục Y tập trung) so sánh M1 với M2 bắt buộc đối với "bộ phân đoạn bus CHÍNH", "bộ đóng lại đường cấp PHÂN PHỐI", "chuyển mạch đường cấp ĐỘNG CƠ (hàng ngày)", "Chuyển mạch TỤ điện (yêu cầu thông số kỹ thuật chuyên dụng)", "Chuyển mạch thu NĂNG LƯỢNG TÁI TẠO (dựa trên bức xạ hàng ngày)". Chú thích văn bản: "Nhiệm vụ đóng lại tự động (Bắt buộc M2)", "Nhiệm vụ chuyển mạch thường xuyên (Bắt buộc M2)". Toàn bộ bố cục có các điểm nhấn rực rỡ (màu xanh dương, xanh lá, cam, vàng) với các mẫu mạch tinh tế, tập trung hoàn toàn vào dữ liệu và phân tích mà không có cơ chế vật lý hay nhân vật. Tất cả văn bản đều được viết bằng tiếng Anh chính xác và rõ ràng.
Bảng điều khiển giám sát tình trạng độ bền cơ học của thiết bị đóng cắt

Việc hiểu rõ các cấp độ độ bền cơ học chỉ là bước đầu tiên — để chuyển đổi phân loại đó thành một chương trình bảo trì thực tiễn nhằm duy trì độ tin cậy của thiết bị đóng cắt trong suốt vòng đời thiết kế, cần phải nắm vững các hình thức hỏng hóc cụ thể liên quan đến từng loại cơ cấu.

Danh sách kiểm tra cơ khí trước khi đưa vào vận hành

  1. Xác nhận Giấy chứng nhận thử nghiệm loại cơ chế — Xác nhận rằng chứng chỉ loại M1 hoặc M2 còn hiệu lực, phản ánh cấu hình sản xuất và đã được thử nghiệm theo tiêu chuẩn IEC 62271-100 hoặc IEC 62271-103
  2. Đo lường thời gian hoạt động cơ bản — Ghi lại thời gian đóng và mở của thiết bị ở điện áp điều khiển định mức; các giá trị cơ sở này sẽ là cơ sở tham chiếu cho tất cả các so sánh bảo trì trong tương lai
  3. Xác minh thông tin liên hệ và lịch trình du lịch — Đo độ trượt quá mức và độ ma sát của bộ phận tiếp xúc theo thông số kỹ thuật của nhà sản xuất; độ trượt không đúng cho thấy có lỗi điều chỉnh cơ cấu hoặc khuyết tật trong quá trình lắp ráp
  4. Kiểm tra điện áp hoạt động tối thiểu — Kiểm tra xem cuộn dây đóng hoạt động ở mức 85% Vc và cuộn dây ngắt ở mức 70% Vc; nếu không đạt yêu cầu trong thử nghiệm này, điều đó cho thấy điện trở của cuộn dây hoặc cơ cấu nằm ngoài giới hạn cho phép
  5. Khởi tạo kiểm kê theo chu kỳ — Đặt bộ đếm chu kỳ cơ học về 0 khi đưa vào vận hành; số chu kỳ là yếu tố kích hoạt chính cho các hoạt động bảo trì
  6. Kiểm tra bôi trơn — Kiểm tra xem tất cả các điểm bôi trơn đã được đổ đầy chất bôi trơn đúng loại theo quy định của nhà sản xuất chưa; việc sử dụng chất bôi trơn không đúng loại sẽ dẫn đến tình trạng mài mòn nhanh ngay từ lần vận hành đầu tiên

Các dạng hỏng hóc theo loại cơ chế

Sự cố cơ chế lò xo (AIS / GIS):

  • Vết nứt do mỏi của lò xo chính — Mất năng lượng đóng cửa nghiêm trọng; tấm panel không đóng được khi có tải
  • Sự mòn của chốt khóa — Lực nhả chốt tăng cao dẫn đến việc ngắt mạch bị chậm trễ hoặc không hoạt động; sự cố phối hợp bảo vệ quan trọng
  • Kẹt bạc đạn trục cam — cơ chế bị kẹt giữa chừng; tiếp điểm bị kẹt ở vị trí giữa
  • Quá trình đông cứng chất bôi trơn — Sự cố của chất bôi trơn nhiệt độ thấp dẫn đến kẹt cơ cấu trong điều kiện khí hậu lạnh

Sự cố cơ chế thủy lực (GIS):

  • Mất áp suất trong bình tích trữ nitơ — Lực tác động giảm dẫn đến tốc độ hoạt động chậm và hiện tượng giật tiếp xúc
  • Sự suy giảm hiệu suất của phớt thủy lực — rò rỉ bên trong làm giảm năng lượng tích trữ; cơ chế không thể hoàn thành hành trình đầy đủ
  • Sự cố động cơ bơm — Bình tích điện không thể sạc lại giữa các lần vận hành; hệ thống sẽ tự động ngắt khi áp suất thấp

Sự cố bộ truyền động từ tính (SIS):

  • Sự suy giảm chất lượng lớp cách điện cuộn dây — Độ tự cảm của cuộn dây giảm dẫn đến lực hoạt động không ổn định; hiện tượng này thường có thể phát hiện được thông qua việc đo thời gian hoạt động trước khi xảy ra sự cố
  • Khử từ nam châm vĩnh cửu — hiếm gặp; do sự dao động nhiệt độ quá mức hoặc va đập cơ học gây ra; dẫn đến tiếp điểm không giữ được ở vị trí mở hoặc đóng
  • Sự cố hệ thống điện tử điều khiển — Mạch điều khiển cuộn dây PMA bị hỏng; cơ chế không còn hoạt động

Lịch bảo dưỡng dựa trên cấp độ bền cơ học

Cơ chế kích hoạtLớp M1 (Mùa xuân)Lớp M2 (Mùa xuân)Loại M2 (PMA/Kín)
Hàng nămĐo thời gian vận hành; kiểm tra bằng mắt thườngĐo thời gian hoạt độngĐo thời gian hoạt động
3 năm / 500 chu kỳBôi trơn; kiểm tra chốtKiểm tra bôi trơnChỉ kiểm tra bằng mắt thường
5 năm / 1.000 chu kỳKiểm tra toàn bộ cơ chế; đánh giá lò xoBôi trơn; kiểm tra chốtKiểm tra điện trở cuộn dây
10 năm / 2.000 chu kỳĐánh giá thay thế mùa xuân; đại tu toàn diệnKiểm tra toàn bộ cơ chếKiểm tra toàn diện hệ thống điện
Đến giới hạn chịu đựngPhải tiến hành đại tu trước khi tiếp tục vận hànhBảo dưỡng bắt buộcĐánh giá nhà sản xuất

Những sai lầm thường gặp về kỹ thuật và bảo trì cần tránh

  • Chỉ định M1 cho chế độ chuyển đổi tự động — lỗi phổ biến nhất liên quan đến thông số kỹ thuật về độ bền cơ học; dẫn đến hỏng hóc sớm của cơ cấu ở giữa thời gian sử dụng thiết kế
  • Bỏ qua các bản ghi kiểm kê định kỳ — nếu không có việc kiểm kê theo chu kỳ chính xác, công tác bảo trì sẽ được thực hiện theo lịch trình thay vì dựa trên tình trạng thực tế; các bộ phận hoặc bị hỏng trước khi đến kỳ bảo trì, hoặc bị đại tu một cách không cần thiết
  • Sử dụng loại dầu bôi trơn không phù hợp — Việc thay thế dầu bôi trơn chuyên dụng cho cơ cấu bằng dầu mỡ đa năng sẽ làm tăng tốc độ mài mòn; hãy luôn sử dụng loại dầu bôi trơn đúng tiêu chuẩn được quy định trong sổ tay bảo dưỡng
  • Chấp nhận chứng chỉ kiểm tra loại mà không cần tham chiếu đến sản phẩm — Việc kiểm tra kiểu mẫu đối với thế hệ thiết kế trước đó không chứng nhận cơ chế sản xuất hiện tại; luôn kiểm tra ngày cấp chứng nhận và tham chiếu cấu hình thiết kế

Kết luận

Cấp độ bền cơ học của thiết bị đóng cắt là thông số liên kết giữa thông số kỹ thuật của thiết bị với độ tin cậy vận hành lâu dài — và sự khác biệt giữa thiết bị cấp M1 và M2 không chỉ là một sự phân biệt kỹ thuật nhỏ mà là sự khác biệt cơ bản về tuổi thọ thiết kế, gánh nặng bảo trì và tổng chi phí vòng đời. Dù lựa chọn thiết bị đóng cắt AIS, GIS hay SIS cho tự động hóa phân phối, trạm biến áp công nghiệp hay các ứng dụng năng lượng tái tạo, việc lựa chọn lớp độ bền cơ học phù hợp với hồ sơ tần suất đóng cắt thực tế là yếu tố quyết định phân biệt giữa các tài sản mạng đáng tin cậy và các gánh nặng bảo trì kéo dài.

Hãy chỉ định hạng M2 cho mọi ứng dụng tự động hoặc thường xuyên chuyển đổi, yêu cầu cung cấp chứng chỉ kiểm định loại hiện tại về dòng điện định mức, và theo dõi số chu kỳ hoạt động ngay từ ngày đầu tiên — bởi vì hạng độ bền cơ học chỉ phát huy được hiệu quả như mong đợi khi thông số kỹ thuật, chứng chỉ và hồ sơ bảo trì đều khớp nhau.

Câu hỏi thường gặp về các cấp độ bền cơ học của thiết bị đóng cắt

Câu hỏi: Sự khác biệt giữa các cấp độ bền cơ học M1 và M2 trong tiêu chuẩn thiết bị đóng cắt IEC 62271 là gì?

A: Theo tiêu chuẩn IEC 62271-100, loại M1 yêu cầu tối thiểu 2.000 chu kỳ đóng-mở hoàn chỉnh mà không cần bảo trì; loại M2 yêu cầu tối thiểu 10.000 chu kỳ. Đối với các thiết bị đóng cắt theo tiêu chuẩn IEC 62271-103, loại M1 là 1.000 chu kỳ và loại M2 là 10.000 chu kỳ — cả hai đều được xác nhận thông qua thử nghiệm kiểu được công nhận.

Câu hỏi: Làm thế nào để tính toán xem ứng dụng tự động hóa phân phối của tôi cần sử dụng thiết bị đóng cắt loại M1 hay M2?

A: Nhân số lần đóng cắt dự kiến hàng năm với tuổi thọ thiết kế tính bằng năm. Nếu tổng số chu kỳ vượt quá 1.000–2.000 trong suốt vòng đời của thiết bị, thì bắt buộc phải sử dụng loại M2. Các thiết bị đóng cắt tự động có tần suất đóng cắt 200 lần mỗi năm phải sử dụng loại M2 nếu tuổi thọ thiết kế vượt quá 10 năm.

Câu hỏi: Tại sao thiết bị đóng cắt SIS sử dụng bộ truyền động từ tính lại đạt được độ ổn định về độ bền cơ học cao hơn so với các thiết kế AIS sử dụng lò xo?

A: Các bộ truyền động nam châm vĩnh cửu loại bỏ lò xo, chốt và các cơ cấu liên kết phụ thuộc vào bôi trơn — những bộ phận chính gây mài mòn trong cơ chế lò xo. Với chỉ 3–5 bộ phận chuyển động so với 20–50 bộ phận trong các thiết kế lò xo, cơ chế PMA duy trì thời gian hoạt động ổn định dưới 60 ms trong suốt toàn bộ vòng đời M2 của chúng.

Câu hỏi: Lớp độ bền cơ học có bao gồm sự mài mòn của các điểm tiếp xúc điện do các thao tác chuyển mạch tải không?

A: Không. Loại độ bền cơ học chỉ áp dụng cho sự mài mòn của cơ cấu trong quá trình vận hành không tải. Sự mài mòn do tiếp xúc gây ra bởi tải và quá trình chuyển mạch dòng điện sự cố được quy định riêng theo loại độ bền điện (E1/E2) theo tiêu chuẩn IEC 62271-100 và IEC 62271-103 — cả hai thông số này đều phải được quy định chính xác.

Câu hỏi: Tôi cần yêu cầu nhà cung cấp thiết bị đóng cắt cung cấp những tài liệu nào để xác minh việc tuân thủ cấp độ bền cơ học?

A: Yêu cầu báo cáo thử nghiệm kiểu theo tiêu chuẩn IEC 62271-100 hoặc IEC 62271-103 do phòng thí nghiệm được công nhận cấp, xác nhận rằng toàn bộ số chu kỳ M1 hoặc M2 đã được thực hiện trên mẫu đại diện cho sản phẩm, với các chỉ số về thời gian hoạt động sau thử nghiệm, hành trình tiếp điểm và điện áp hoạt động tối thiểu đều nằm trong giới hạn quy định.

  1. Tham khảo tiêu chuẩn quốc tế về cầu dao dòng điện xoay chiều cao áp.

  2. Hiểu rõ quy trình thử nghiệm để kiểm tra độ bền cơ học trong điều kiện không có tải điện.

  3. Hiểu rõ tầm quan trọng của việc xác minh các chứng chỉ do phòng thí nghiệm cấp để đảm bảo thiết bị điện tuân thủ các quy định.

  4. Tìm hiểu cách đo điện trở của các tiếp điểm đóng để đảm bảo dòng điện truyền tải hiệu quả.

  5. Khám phá cách các bộ truyền động điện từ giúp nâng cao độ tin cậy cơ học và giảm thiểu công tác bảo trì.
