調整室內斷連器刀片對齊公差的完整指南

簡介

在高壓配電系統中，室內斷開器的刀片對準的機械精確度並非安裝細節 - 它是觸點可靠性、熱性能和開關設備整個使用壽命周期中壽命的主要決定因素。. 室內斷開器中的刀片錯位 - 即使與指定公差有 2-3 mm 的偏差 - 也會產生局部接觸電阻，在額定電流下會產生超過 150°C 的熱點，加速接觸面氧化，並啟動漸進式退化循環，最終導致接觸焊接、弧光或帶電配電系統中的強制停電。. 安裝工程師和變電站維護團隊始終低估了葉片對齊這門精密學問，將其視為機械性的裝配任務，而非校準、記錄的程序。 IEC 62271-102¹ 和製造商規格要求。本完整指南涵蓋了刀片對中公差背後的工程原理、各電壓等級室內斷開器的測量與調整方法，以及在高壓配電服務的 25-30 年間保持對中完整性的生命週期維護實務。.

目錄

• 何謂室內斷連器的刀片對齊公差？
• 葉片錯位如何驅動配電中的接觸電阻、熱故障和電弧風險？
• 如何正確測量和調整各高壓斷開器等級的刀片對齊公差？
• 哪些生命週期因素會導致葉片偏移，維修團隊該如何因應？

何謂室內斷連器的刀片對齊公差？

刀片對準公差定義了室內斷開器在關閉操作期間，移動觸頭刀片與固定觸頭爪理想嚙合軌道的允許偏差。它不是單一的量測 - 而是涵蓋四個獨立對齊軸的三維規格，每個軸都必須同時在公差範圍內，觸點組件才能達到額定的電氣和機械規格。.

四個對齊軸心

側向偏移（X 軸）： 刀片中心線偏離固定接觸爪中心線的水平位移，測量時垂直於刀片的移動方向。典型公差：12 kV 等級為±1.5 mm；40.5 kV 等級為±1.0 mm - 由於接觸力要求增加，在更高電壓下公差更小。.

垂直偏移（Y 軸）： 刀尖偏離固定接觸爪入口平面的垂直位移。公差：標準室內斷開器為 ±1.0 mm - 垂直錯位會導致接觸面寬度上的接觸壓力分佈不對稱。.

角度偏差 (Z 旋轉)： 刀片繞其縱軸的旋轉偏差，導致刀片的一邊先於另一邊接觸夾爪。公差： ≤0.5° 適用於精密等級的斷開器； ≤1.0° 適用於標準等級 - 角度偏差是最具損害性的錯位模式，因為它會將接觸力集中在單一邊緣上。.

插入深度： 刀片在完全關閉位置時穿透固定接觸夾爪的深度。公差：通常為 -0 mm / +3 mm 標稱值 - 插入深度不足會減少接觸重疊區域，並增加接觸阻力；過度插入會對夾爪彈簧機構造成壓力。.

規範刀片排列的主要技術規格

參數	12 kV 等級	24 kV 等級	40.5 kV 等級	標準參考
側向偏移公差	±1.5 mm	±1.2 mm	±1.0 mm	IEC 62271-102
垂直偏移公差	±1.0 mm	±1.0 mm	±0.8 mm	製造商規格
角度偏差極限	≤1.0°	≤0.8°	≤0.5°	IEC 62271-102
插入深度公差	-0/+3 mm	-0/+2.5 mm	-0/+2 mm	製造商規格
正確對齊時的接觸電阻	≤30 μΩ (630 A)	≤25 μΩ (1250 A)	≤20 μΩ (2000 A)	IEC 62271-102
正確對齊時的接觸力	80-120 N	120-180 N	180-250 N	製造商規格

為什麼在高電壓下校準公差會更小

較高電壓等級的室內斷開器承載較高的額定電流，在短路事件中必須承受較大的電磁力。這種關係是直接的：

• 更高的電流 = 更高的 I²R 加熱 在任何給定的接觸電阻下 - 需要更緊密的對齊以保持接觸電阻在熱預算範圍內
• 故障電流越大 = 電磁排斥力越大 短路時刀片與鉗口之間 - 錯位的觸點會產生不對稱的斥力，在故障情況下會造成觸點反彈或部分開啟
• 更高的 LIWV = 更大的絕緣應力 - 將刀片移向機箱壁的刀片錯位會減少相地間隙，可能違反脈衝電壓下的絕緣協調要求

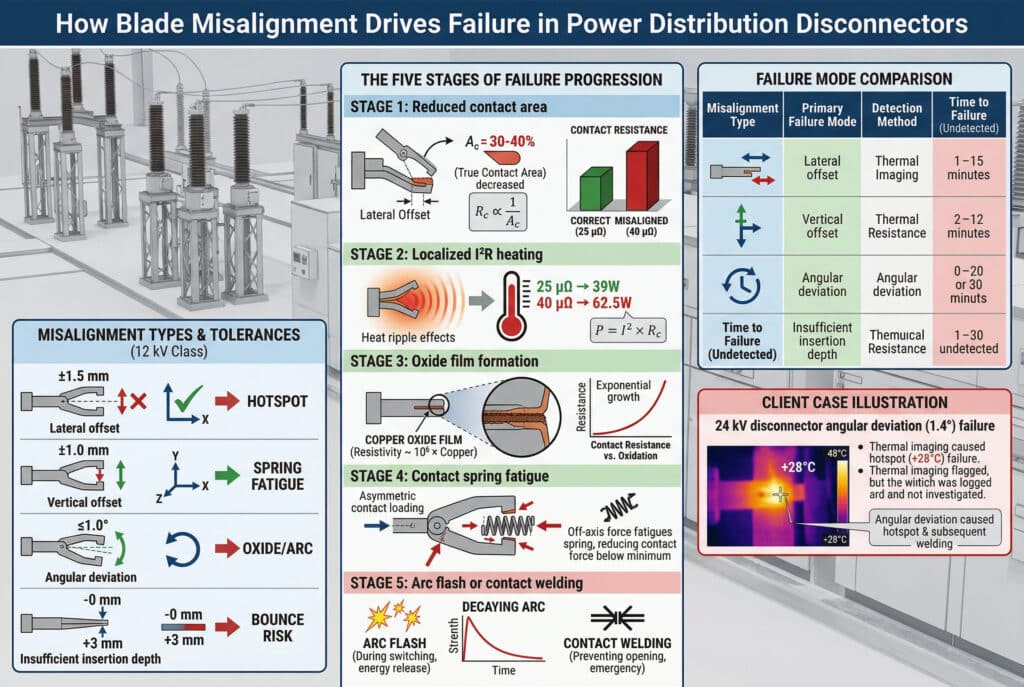

葉片錯位如何驅動配電中的接觸電阻、熱故障和電弧風險？

葉片不對稱的故障物理現象遵循著明確的進程，從最初的機械偏差到熱退化，再到電氣故障 - 理解這個進程對維護團隊來說是非常重要的，可以在帶電配電系統發生災難性故障之前，就能察覺到早期警示訊號。.

錯配到失敗的連鎖反應

階段 1 - 減少接觸面積：
刀片錯位會減少刀片與顎板之間的有效接觸重疊區域。. 接觸電阻² $R_c$ 與真實接觸面積成反比 $A_c$:

$R_c \propto \frac{1}{A_c}$

在額定電流為 1,250 A 的 12 kV 斷開器中製造 2 mm 的橫向偏移，可減少 30-40% 的接觸面積，使接觸電阻從標稱的 25 μΩ 增加到 35-45 μΩ。.

第 2 階段 - 局部 I²R 加熱：
在 1,250 A 的連續電流下，接觸介面的耗散功率為：

$P = I^2 \times R_c$

在 25 μΩ (正確對齊)： $P = 1,250^2 \times 25 \times 10^{-6} = 39$ W - 在熱預算範圍內
在 40 μΩ (錯位)： $P = 1,250^2 \times 40 \times 10^{-6} = 62.5$ W - 60% 產生的過量熱量

階段 3 - 氧化膜形成：
接觸溫度升高會加速 氧化銅³ 在接觸表面形成薄膜。氧化銅的電阻率約為 $10^6 次$ 高於銅 - 一旦形成氧化膜，不論接觸力如何，接觸電阻都會以指數方式增加。.

階段 4 - 接觸彈簧疲勞：
錯位造成的不對稱接觸負載會對夾爪彈簧機構施加偏離軸向的力。經過數千個操作週期後，這種偏軸負載會使彈簧疲勞，接觸力降低到突破氧化膜所需的最小值以下 - 完成降解週期。.

階段 5 - 弧閃或接觸焊接：
在終端階段，觸點電阻已上升到足以在切換操作期間產生電弧能量（弧光風險），或持續過熱已將刀片焊接到鉗口（觸點焊接 - 防止切斷器打開，並在帶電配電系統中造成維護緊急狀況）。.

錯位類型與故障模式比較

錯位類型	主要故障模式	偵測方法	故障時間 (未偵測到)
側向偏移 >2 mm	接觸電阻上升、熱點	熱成像、微歐計	滿載 3-7 年
垂直偏移 >1.5 mm	不對稱卡爪磨損、彈簧疲勞	觸點測力計、目視檢查	5-10 年
角度偏差 >1°	邊緣接觸、氧化膜、弧光	熱成像、接觸電阻	滿載 2-5 年
插入深度不足	減少重疊，故障下的接觸反彈	可視插入深度計	故障電流下的即時風險
插入深度過大	顎簧過載、機構卡死	操作力測量	1-3 年的運作週期

配電用戶端案例直接說明了角度偏差故障模式。. 韓國一家鋼鐵製造廠的工廠電氣工程師在 24 kV 室內斷開器發生接觸焊接事件導致意外停電後，聯絡了 Bepto。故障後的調查發現，自三年前安裝以來就存在 1.4° 的角度偏差，超出了 24 kV 級別 0.8° 的公差範圍。角度偏差將接觸力集中在葉片的前緣，產生了持續的熱點，在故障前 14 個月的例行檢查中，熱成像顯示該熱點高於環境溫度 28°C。熱點被記錄下來，但沒有進行調查，因為維護團隊沒有葉片對齊驗證程序。Bepto 的技術團隊提供了對齊調整協議，並重新培訓了該設施的維護工程師 - 防止同一開關組中的其餘 11 台斷路器再次發生故障。.

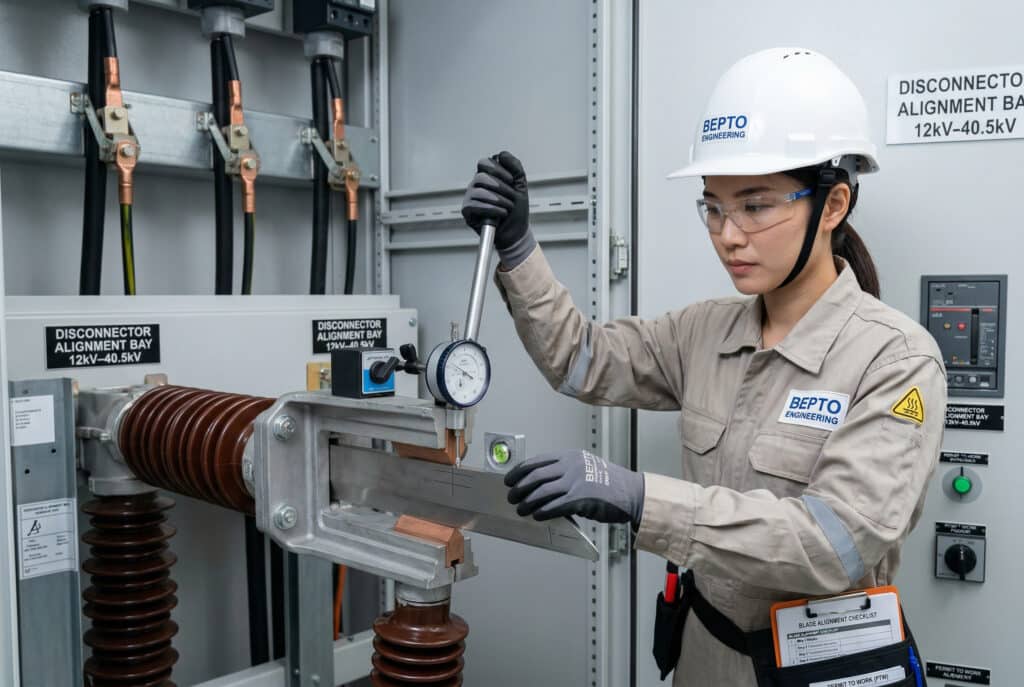

如何正確測量和調整各高壓斷開器等級的刀片對齊公差？

葉片對齊測量和調整是一項精密的機械程序，需要特定的工具、明確的順序和記錄的結果。以下程序適用於 12 kV、24 kV 及 40.5 kV 電壓等級的室內斷開器 - 在每個測量步驟中，以特定電壓等級的公差值取代。.

步驟 1：建立安全的工作環境

• 確認中壓匯流排已斷電並使用經核准的電壓偵測器檢測無電壓
• 在斷開器兩側的所有三相上使用接地夾具
• 簽發涵蓋特定斷路器插槽的施工許可證 (PTW)
• 移除對準通道所需的任何弧形障礙或檢測板 - 在 PTW 中記錄其移除和重新安裝情況

步驟 2：設定測量參照

• 安裝精密 刻度尺⁴ (解析度 ≤0.01 mm) 夾在固定接觸爪安裝架上的磁性基座上 - 這建立了所有對準測量的固定參考平面
• 在 X（橫向）和 Y（垂直）軸上將千分表對準固定接觸爪中心線調零
• 在刀片表面以細刻線標示刀尖位置 - 這可為插入深度測量提供可重複的參考點

步驟 3：量測所有四個對準軸

側向偏移測量：

• 使用手動操作手柄將斷路器緩慢關閉至完全關閉位置
• 在千分表上讀取刀片中心線與固定鉗中心線的側向位移
• 記錄：_____ mm (公差：12 kV 為 ±1.5 mm；24 kV 為 ±1.2 mm；40.5 kV 為 ±1.0 mm)

垂直偏移測量：

• 在斷開器關閉的情況下，測量刀尖與固定鉗入口面中心線的垂直位移
• 記錄：_____ mm (公差：12 kV 和 24 kV 為 ±1.0 mm；40.5 kV 為 ±0.8 mm)

角度偏差測量：

• 將精密傾斜儀置於關閉位置的刀片表面上
• 量測固定顎平面的角度偏差
• 記錄：_____° (公差：12 kV ≤1.0°；24 kV ≤0.8°；40.5 kV ≤0.5°)

插入深度測量：

• 在完全關閉的位置，測量從刀尖上的劃線標記到固定鉗入口面的距離
• 記錄：_____ mm (公差：12 kV 標稱深度 -0 mm / +3 mm；24 kV -0/+2.5 mm；40.5 kV -0/+2 mm)

步驟 4：執行對齊調整

調整順序必須遵循定義的順序 - 不按順序調整軸會在糾正目標軸的同時帶來新的偏差：

1. 先正確插入深度 - 調整操作機構的行程止點，以達到正確的刀片插入深度；所有其他的對齊量測僅在正確的插入深度時有效。
2. 正確的側向偏移第二 - 使用開槽的安裝孔調整刀片樞軸安裝支架的位置；每次調整增量後，重新將千分表歸零並重新測量
3. 正確的垂直偏移第三 - 使用安裝基座上的墊片調整刀片樞軸高度；標準墊片增量為 0.5 mm
4. 最後修正角度偏差 - 鬆開刀片夾，並繞著其縱軸旋轉刀片，以調整刀片扭力；每次調整後，使用傾斜儀重新測量

步驟 5：調整後驗證觸點電阻

• 將斷路器關閉至完全關閉位置
• 在各相母線連接點之間施加直流 100 安培的微歐姆錶測試電流
• 測量刀片夾爪介面的接觸電阻
• 驗收標準： ≤30 μΩ (額定電流為 630 A)； ≤25 μΩ (額定電流為 1,250 A)； ≤20 μΩ (額定電流為 2,000 A)
• 如果正確對齊後，接觸電阻超出驗收標準：檢查接觸表面是否氧化，使用認可的接觸清潔劑進行清潔，並重新測量

步驟 6：執行操作驗證

• 使用正常的操作機制，在 5 個完整的開關週期中操作切斷器
• 迴圈後重新測量所有四個校正軸 - 操作迴圈後校正必須維持在公差範圍內
• 從指定觀察點確認可視間隙的幾何形狀 - 確認間隙無阻礙，並符合電壓等級的最小可視間隙要求
• 在調試或維護記錄中記錄所有測量結果

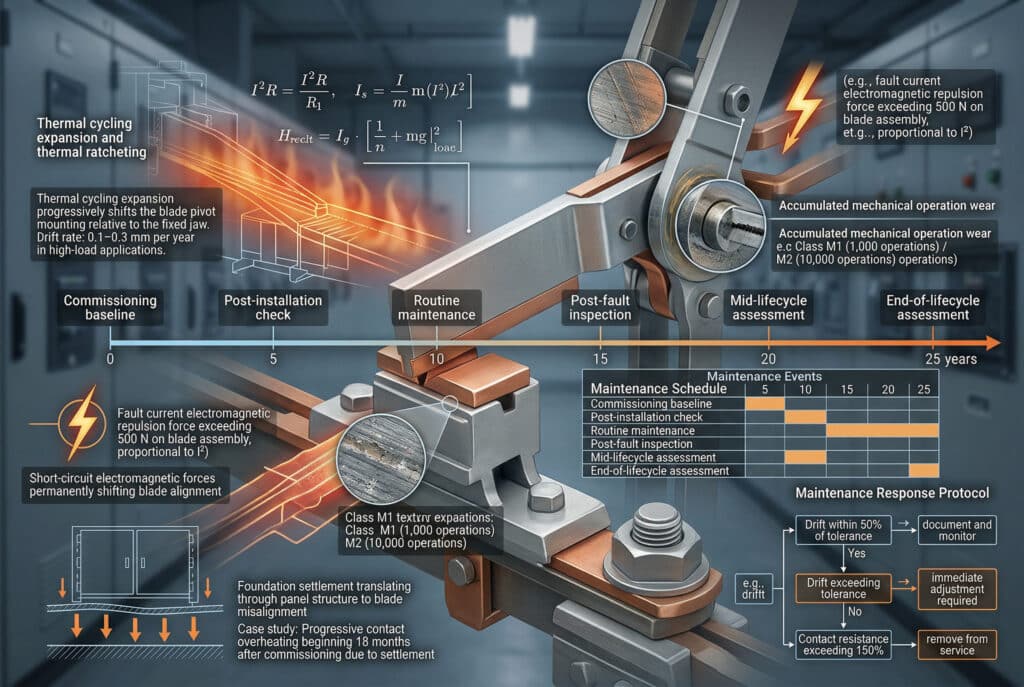

哪些生命週期因素會導致葉片偏移，維修團隊該如何因應？

在連接器生命週期中，造成軸心偏移的主要原因

熱循環膨脹：
配電系統中的每個負載週期都會使連接至斷開器的母線系統發生熱膨脹和收縮。在 25 年的生命週期中，經過數千個循環，累積的 熱收縮⁵ - 在膨脹和收縮不會完全回到原來位置的情況下 - 相對於固定夾爪，刀片樞軸座會逐漸偏移。典型的偏移率：在高負荷循環配電應用中，每年 0.1-0.3 mm。.

機械操作磨損：
每個開關操作週期都會在刀片樞軸軸承、操作機構連桿接頭和卡爪彈簧接觸表面造成微小磨損。IEC 62271-102 M1 類斷開器的額定操作次數為 1,000 次；M2 類斷開器的額定操作次數為 10,000 次。當操作次數接近額定機械耐力時，累積的磨損會使所有軸的對準偏移 1-2 mm。.

短路電磁力：
故障電流事件會使刀片受到與 $I^2$ 成比例的電磁排斥力 - 24 kV 斷路器上的 25 kA 故障會在刀片組件上產生超過 500 N 的排斥力。如果安裝結構的設計無法吸收這些力而不會造成永久變形，即使是單一的高幅值故障事件，也可能會永久性地改變刀片的排列方式。.

地基和圍牆沉降：
工業配電設施中的室內開關面板會經歷地基沉降，尤其是在安裝後的最初 3-5 年。由於斷開器結構的機械槓桿作用，即使是 1-2 mm 的面板沉降也會在接觸介面上造成 2-5 mm 的刀片錯位。.

葉片對齊的生命週期維護計劃表

維護活動	觸發器	需要校準檢查	超出容忍範圍時的行動
委託基線	首次通電前	完整的四軸測量	通電前調整
安裝後檢查	啟用 6 個月後	側向和垂直偏移	如果與基線偏差 >0.5 mm，請進行調整
例行維護	每 3 年一次	完整的四軸測量 + 接觸電阻	調整並記錄
故障後檢查	任何故障電流事件發生後	完整的四軸測量	重新通電前必須
生命週期中期評估	10-15 年	全 4 軸 + 卡爪彈簧力	如果力 < 公稱的 80% 則更換顎板彈簧
生命週期結束評估	20-25 年	全 4 軸 + 接觸面檢測	如果原始厚度的磨損 >20% 則更換觸點

維護回應協定

• 漂移在公差 50% 以內： 在下一個排定的時間間隔進行記錄和監控 - 無需立即採取行動
• 公差在 50% 和 100% 之間漂移： 在下次計劃停機時進行時間表調整 - 不要延遲超過 6 個月
• 漂移超出公差範圍： 下次通電前需要立即調整 - 發出不定期維修工作單
• 接觸電阻超過接受標準的 150%： 從服務中取出以檢查接觸表面，並在需要時進行更換 - 在接觸電阻符合規格之前，請勿重新通電

第二個生命週期客戶案例說明地基沉降漂移機制。. 一家管理中東 33 kV 配電變電站的 EPC 承包商報告稱，三個室內斷開器在投產約 18 個月後開始逐步出現觸點過熱。熱成像顯示受影響相位上有高於環境溫度 18-24°C 的熱點。葉片對齊測量顯示出 1.8-2.3 mm 的側向偏移 - 超出了 40.5 kV 級裝置 1.0 mm 的公差範圍。調查發現在開關組的一端有 3 mm 的地基沉降，並通過面板結構轉化為受影響斷開器的刀片偏差。Bepto 的技術團隊進行了校正，並建議安裝彈性母線伸縮接頭，將未來的地基移動與斷開器接觸幾何形狀分離，從而完全消除了復發機制。.

總結

室內斷開器的刀片對準度公差是一門精密的學科，跨越高壓配電安裝的整個生命週期 - 從調試測量、定期驗證到壽終評估。四個對齊軸 - 橫向偏移、垂直偏移、角度偏差和插入深度 - 每個都必須同時符合規格、使用校準儀器進行驗證，並記錄為正式的維護記錄。. 正確的葉片對齊是室內斷開器接點可靠性的基礎：以絕緣測試和繼電器保護校準所採用的同樣嚴謹的工程技術來維護它，它將在高壓配電服務中提供 25-30 年的無故障切換性能。.
