簡介
變電站內安裝的中壓電壓互感器 (PT/VT) 並非被動元件，而是在電力、熱力和環境壓力下持續運作的精密測量儀器。. 中電壓變電站中規格完善且保養得宜的 PT/VT 的運轉壽命應可達 25-30 年；被忽視的 PT/VT 的運轉壽命通常是以災難性故障而非日曆年來衡量。. 工業和電網應用領域的變電站工程師和維護經理一致報告了相同的模式：PT/VT 故障不是在安裝時或使用壽命結束時發生，而是在 8-15 年的空窗期發生，此時絕緣老化加速、負載電路飄移，以及在操作壓力下跳過維護間隔。本指南提供結構化、工程級的方法，透過正確的規格、主動維護和生命週期感知的可靠性管理，延長 PT/VT 的使用壽命 - 涵蓋從採購到退役的每個階段。.
目錄
- 是什麼決定了變電站中的中壓變壓器的使用壽命？
- 絕緣老化和熱應力如何縮短 PT/VT 的使用壽命？
- 如何建立變電站 PT/VT 可靠性的生命週期維護計畫？
- 哪些最常見的安裝和操作錯誤會縮短 PT/VT 的使用壽命？

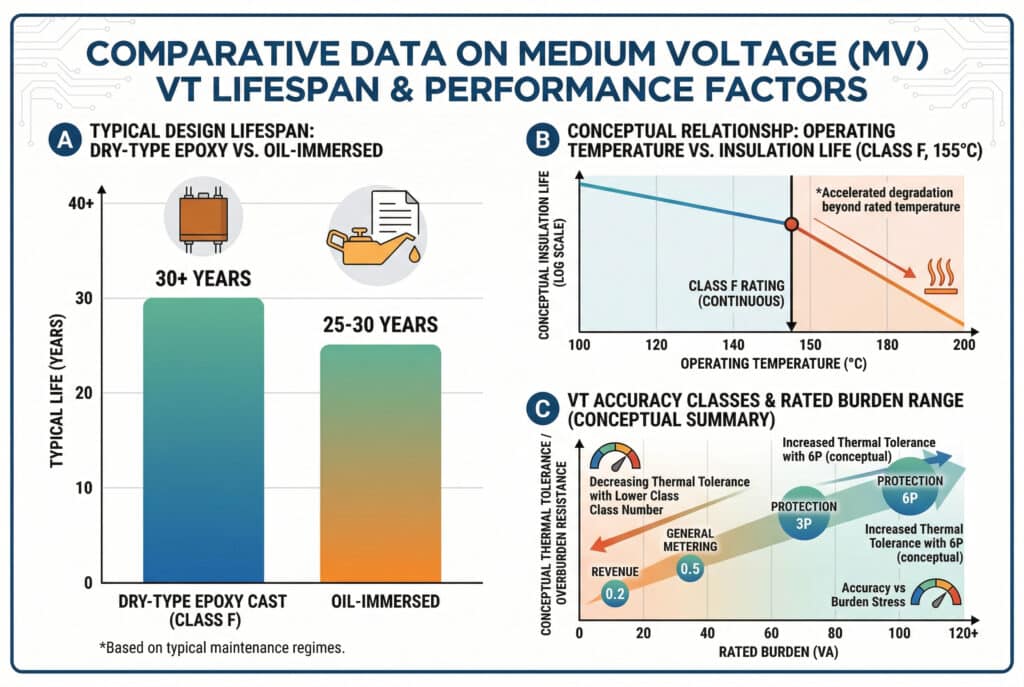

是什麼決定了變電站中的中壓變壓器的使用壽命？
PT/VT 的壽命不是一個固定的數字 - 它是設計品質、材料規格、安裝環境和維護紀律的產物。瞭解這四個主要的壽命決定因素，可讓變電站工程師作出可直接延長使用壽命的採購和維護決策。.
1.絕緣系統品質
絕緣系統是任何 PT/VT 中最限制其壽命的單一元件。中壓變電站應用有兩種主流技術：
- 乾式環氧樹脂澆注： 環烷基環氧樹脂封裝，F 級耐熱等級（連續 155°C），無液體絕緣降解或洩漏。典型設計壽命：在受控的室內變電站環境中可使用 30 年以上
- 油浸： 礦物油和牛皮紙絕緣系統，耐熱等級取決於油的狀況。設計使用壽命：定期加油保養可達 25-30 年；不加油保養則會加速老化
直接決定壽命的關鍵絕緣參數：
- 介電強度： 環氧樹脂澆注系統最低 20 kV/mm (IEC 60243)
- 部分放電級別： 每 1.2 × Um/√3 ≤10 pC IEC 61869-31 - PD 升高是絕緣降解最早的可測量指標
- 溫度等級： E 等級 (120°C)、F 等級 (155°C) 或 H 等級 (180°C) - 等級越高 = 在熱應力下壽命越長
- 爬電距離： 用於室內變電站時，≥25 mm/kV；用於污染環境時，≥31 mm/kV
2.磁芯材料和磁性設計
- 冷軋晶粒導向矽鋼 (CRGO)： 低磁芯損耗、最小磁化電流、生命週期內相位角穩定
- 磁芯磁通密度： 工作溫度低於 1.5 T，可減少磁滯損失和磁芯層壓絕緣的熱應力
- 堆疊因子： 較高的堆疊因數可減少空氣間隙，將磁化電流及相關發熱減至最低
3.精確度等級與負擔配對
| 精度等級 | 額定負擔 | 超載對壽命的影響 |
|---|---|---|
| 0.2 (收入計量) | 25-50 VA | 如果負載超過 >20% 則繞組過熱 |
| 0.5 (一般計量) | 10-50 VA | 持續覆蓋層的中度熱應力 |
| 3P (保護) | 25-100 VA | 較高的耐熱性，但精確度會降低 |
| 6P (保護) | 25-100 VA | 最耐熱；在覆蓋層下壽命最長 |
4.環境等級
- IP20： 室內潔淨變電站 - 大部分中壓開關房的標準配備
- IP54： 有灰塵和冷凝水的室內 - 製程設備附近的工業變電站
- IP65： 戶外或高濕度環境 - 沿海和熱帶變電站
- 污染程度： 適用於工業變電站環境的 IEC 60664 第 3 級最低標準

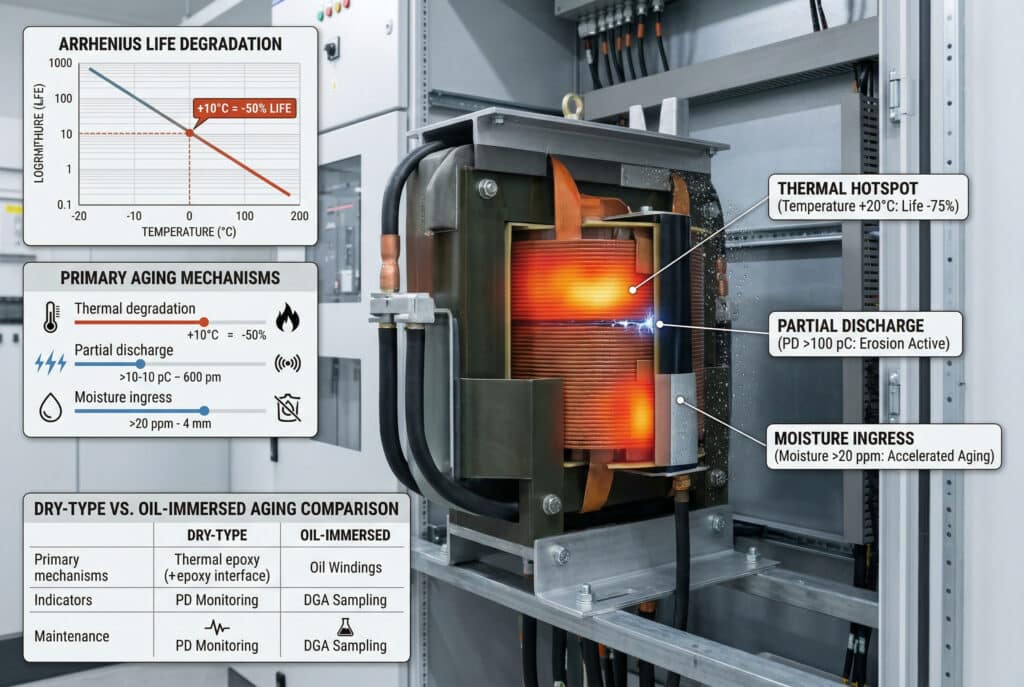

絕緣老化和熱應力如何縮短 PT/VT 的使用壽命？
PT/VT 中的絕緣老化並非突發事件 - 它是一個由熱、濕氣和電氣應力加速的連續電化學過程。溫度與絕緣壽命的關係如下 Arrhenius 方程2：在額定熱等級溫度之上每升高 10°C，絕緣壽命大約會減半。這是所有 PT/VT 熱管理實務的工程基礎。.
主要老化機制
熱降解：
- 超過耐熱等級的持續操作會聚合環氧樹脂，增加脆性並降低介電強度
- 對於油浸式機組而言，溫度升高會加速紙張絕緣層的解聚 - 可透過以下方式測量 溶解氣體分析3 (DGA)，因為 CO 和 CO₂ 含量上升
- 根據 Arrhenius 模型，超過額定等級 10°C 以上的熱點溫度會減少 50% 絕緣壽命
- 空隙、介面或污染部位的 PD 活動會隨著每次排放事件逐漸侵蝕絕緣層
- PD 值高於 100 pC 表示正在發生絕緣侵蝕 - 需要立即進行調查
- 在環氧樹脂鑄造的 PT/VT 中，在電壓應力循環下，PD 通常源自於主導體與環氧樹脂的介面。
濕氣侵入：
- 濕氣會降低絕緣電阻，從健康值 (>1,000 MΩ) 降至危險水準 (<100 MΩ)
- 在油浸式裝置中，油中的水分含量超過 20 ppm 會加速紙張老化，加速度為 2-4 倍。
- HVAC 控制不佳的變電站內的冷凝循環是非隔熱密封裝置的主要濕氣侵入途徑
乾式環氧樹脂與油浸式環氧樹脂：老化比較
| 老化因子 | 乾式環氧樹脂 | 油浸 |
|---|---|---|
| 主要老化機制 | 熱+PD 侵蝕 | 油氧化 + 紙解聚 |
| 濕度敏感性 | 低密封環氧系統 | 高吸濕紙絕緣 |
| 熱老化指示器 | PD 水平增加、視覺破裂 | DGA：CO、CO₂、H₂ 水平 |
| 維護以延緩老化 | PD 監控、熱成像 | 年度機油取樣、DGA、濕度測試 |
| 典型加速失效年限 | 若熱負荷過重，則為 10-12 年 | 8-10 年無須機油保養 |
| 正確保養下的預期壽命 | 30 年以上 | 25-30 年 |
我們一位長期客戶的變電站可靠度案例顯示了忽略熱老化的代價。. 一家管理東南亞 12 座 35 kV 配電變電站的區域電網運營商一直在運行一支油浸式 PT/VT 混合車隊，但沒有正式的油採樣計劃。當 Bepto 的技術團隊在變電站可靠性升級專案中進行生命週期評估時，八台機組的溶解氣體分析顯示 CO₂ 含量超過 3,000 ppm - 表示紙絕緣嚴重退化。有四個裝置顯示絕緣電阻低於 200 MΩ。所有四台機組都在評估後的 18 個月內發生故障。運營商隨後將整個機組更換為 Bepto 乾式環氧樹脂鑄造 PT/VT，並實施了 5 年維護計畫 - 省去了油樣成本，並將預計使用壽命延長至 30 年。.

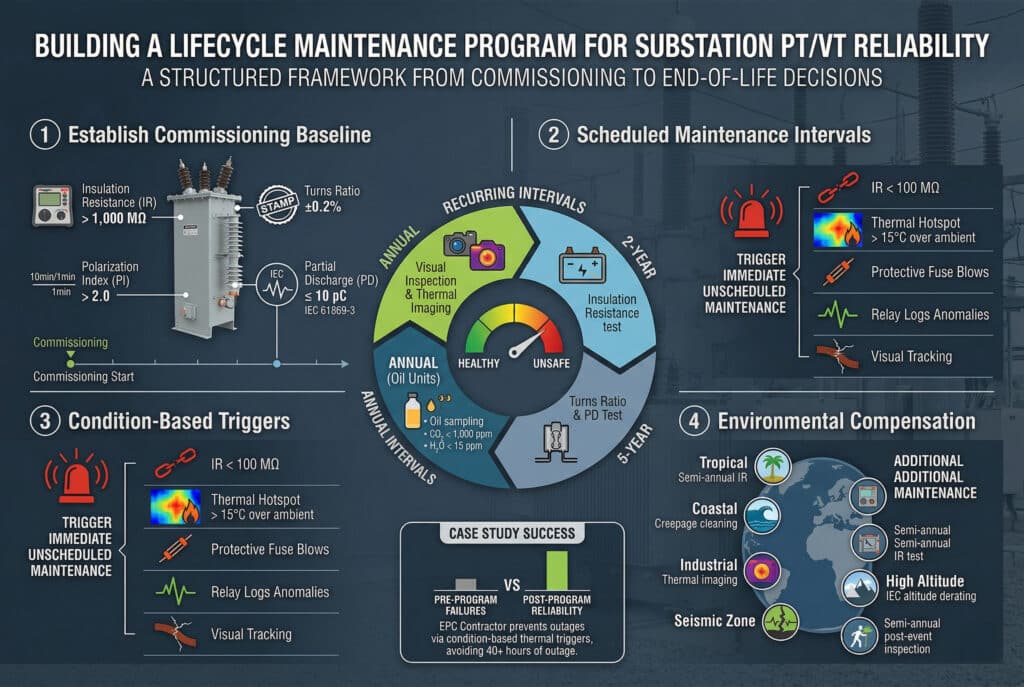

如何建立變電站 PT/VT 可靠性的生命週期維護計畫？
結構化的生命週期維護計畫是變電站應用中 PT/VT 可靠性的單一最高回報投資。以下框架涵蓋了從調試到生命週期結束決策的所有維護活動。.
步驟 1：建立委託基線
每個 PT/VT 在通電前都必須有記錄基線：
- 絕緣電阻 (IR)： 5 kV DC 時的一次對二次、一次對地、二次對地（對於健康的 12-40.5 kV 等級裝置，最小值為 1,000 MΩ）
- 極化指數5 (PI)：10 分鐘時的 IR 值 / 1 分鐘時的 IR 值 - PI > 2.0 表示絕緣健康；PI < 1.5 則需要調查
- 轉數比： 根據 IEC 61869-3 認證銘牌比率在 ±0.2% 之內
- 相位角誤差： 在 25%、100% 和 120% 額定負荷時進行測量；記錄為生命週期基線
- 部分放電： 工廠測試證書顯示 PD ≤ 10 pC at 1.2 × Um/√3
步驟 2：定義維護間隔
| 維護活動 | 間隔 | 方法 | 通過標準 |
|---|---|---|---|
| 目視檢查 | 年度 | 物理檢查 | 無裂縫、碳化或濕氣 |
| 熱成像 | 年度 | 紅外線攝影機 | 無熱點 > 高於環境溫度 10°C |
| 絕緣電阻 | 2 年 | 5 kV DC Megger | >500 MΩ（若基線 <50%，則標記） |
| 匝數比驗證 | 5 年 | 變壓器校正器 | 銘牌值 ±0.2% 以內 |
| 相位角驗證 | 5 年 | IEC 61869-3 校正器 | 在精確度等級限制內 |
| 局部放電測試 | 5 年 | IEC 60270 PD 檢測器 | 在 1.2 × Um/√3 時 ≤10 pC |
| 油品取樣 / DGA | 年度（石油單位） | IEC 60567 溶解氣 | CO₂ <1,000 ppm；水分 <15 ppm |
| 生命末期評估 | 15-20 年 | 全類型重複測試 | 符合 IEC 61869-3 的所有參數 |
步驟 3：執行基於條件的觸發器
在排程間隔之外，下列情況必須觸發即時的非排程維護：
- 在任何測量時，絕緣電阻都會降至 100 MΩ 以下
- 熱成像顯示任何捲取區域的熱點高於環境溫度 15°C 以上
- 保護性保險絲熔斷 - 視為診斷事件，而非例行更換
- 保護繼電器記錄來自 PT/VT 二次的無法解釋的電壓信號異常現象
- 目視證據顯示環氧表面痕跡、碳化或漏油
步驟 4：應用環境補償
| 變電站環境 | 額外的維護要求 |
|---|---|
| 熱帶 / 高濕度 | 每半年進行一次 IR 測試；每年驗證機箱密封性 |
| 海岸/鹽污染 | 每年清潔爬電面；檢查 IP 等級完整性 |
| 工業製程變電站 | 每半年進行一次熱成像；檢查由震動引起的端子鬆脫情況 |
| 高海拔 (>1,000 公尺) | 應用 IEC 60664 海拔降額；驗證電壓等級是否足夠 |
| 地震帶 | 在任何 >0.1g 的地震事件後進行事件後檢查 |
第二個客戶案例說明了基於條件的觸發器的價值。. 某石化設施的 33 kV 工業變電站的 EPC 承包商在工廠轉換期間，PT/VT 意外發生故障，導致 6 小時的計量停電後，與 Bepto 聯繫。檢閱維護記錄後發現，最後一次絕緣電阻測試是在 7 年前的調試時進行的。在故障後的調查過程中，熱成像顯示另外兩個 PT/VT 的熱點分別高於環境溫度 22°C 和 31°C，兩者都瀕臨繞組故障的邊緣。在整個變電站實施 Bepto 的年度熱成像協議後，在故障發生前發現並解決了這兩種情況，在隨後三年內避免了估計超過 40 小時的意外停電。.

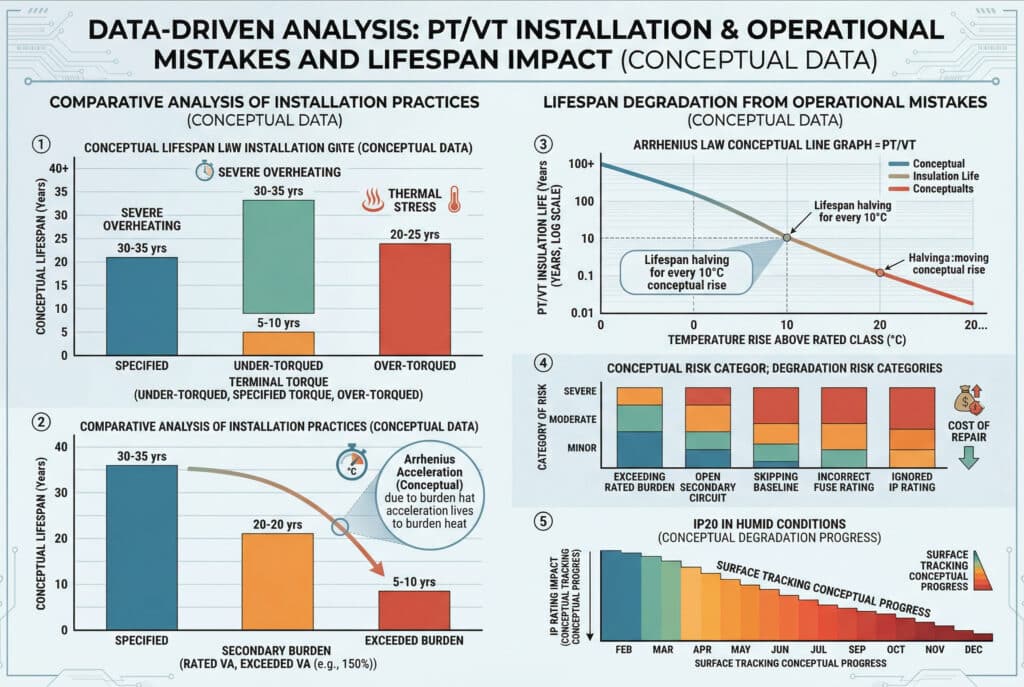

哪些最常見的安裝和操作錯誤會縮短 PT/VT 的使用壽命？
正確的安裝步驟可延長 PT/VT 使用壽命
- 安裝前確認電壓等級 - 確認銘牌 Um 與系統電壓相符；切勿在 15 kV 系統上安裝 12 kV 等級的裝置，即使是暫時性的也不行
- 所有一次端子和二次端子的扭力均符合規格 - 扭力不足的連接會增加接觸電阻，產生熱量加速端子區的絕緣老化
- 通電前確認總二次負載 - 計算包括所有繼電器、電錶和電纜電阻在內的總連接 VA 負載；不得超過額定負載
- 以正確方向安裝 - 環氧樹脂鑄造的 PT/VT 必須按照製造商的方向標記安裝；方向不正確會在熱循環下對端子連接造成應力
- 執行通電前絕緣電阻測試 - 在機組投入使用前，建立調試基線，並檢測任何運送或安裝損壞
最具破壞性的作業錯誤
- 超出額定二次負載： 變電站升級過程中最常見的降低使用壽命的錯誤 - 在未重新計算總負載的情況下，將保護繼電器新增至現有的 PT/VT 二次迴路
- 在二次電路開路的情況下工作： 雖然比開路 CT 的危險性低，但具有開路二次的 PT/VT 會在較高的磁芯磁通密度下運作，加速磁芯絕緣老化。
- 跳過調試基線文件： 如果沒有基線 IR 和相位角記錄，就無法追蹤生命週期退化的趨勢 - 維護變得被動而非預測性
- 保險絲的額定值不正確： 超大尺寸的主熔絲可讓故障電流在清除前持續更長時間，增加故障事件中沉積在 PT/VT 本體的能量。
- 在潮濕環境中忽略外殼 IP 等級： 在變電站中操作 IP20 等級的 PT/VT 會產生凝結，濕氣會積聚在環氧樹脂表面，造成表面痕跡，逐漸降低爬電性能。
總結
在變電站應用中，延長中壓電壓變壓器的使用壽命是一門建基於四大支柱的學問：採購時的正確規格、嚴格的試運轉基準文件、以定義的間隔進行有組織的生命週期維護，以及針對早期退化指標採取以狀況為基礎的應變措施。. 經過正確指定、適當安裝和系統維護的 PT/VT 將可提供 25-30 年的可靠測量服務 - 保護變電站計量完整性、繼電器保護協調和電網在其整個運行壽命中的可靠性。.
有關變電站應用中 PT/VT 使用壽命延長的常見問題解答
問：在變電站服務中，中壓乾式環氧樹脂鑄造電壓變壓器的預期操作壽命為何？
A: 中電壓變電站中的乾式環氧樹脂鑄造 PT/VT 經正確指定和維護後，應可達到 25-30 年的使用壽命 - 前提是必須遵守耐熱等級評定，並每兩年檢驗一次絕緣電阻。.
問：超出額定二次負荷會如何影響變電站電壓互感器的壽命？
A: 覆蓋層會增加繞組電流和漏電抗加熱，使熱點溫度超過耐熱等級額定值 - 根據 Arrhenius 模型，每 10°C 超溫會加速絕緣老化 50%。.
問：在變電站應用中電壓 PT/VT 的絕緣電阻測試中，建議的維護間隔是多久？
A: 絕緣電阻應每 2 年使用 5 kV 直流 Megger 測試一次，並將結果與試運行基線進行比較 - 若降至基線值的 50% 以下，則無論絕對讀數如何，都應立即進行調查。.
問：熱成像如何延長中電壓變電站中電壓互感器的使用壽命？
A: 年度紅外線熱感應影像可在絕緣損害發生之前，識別繞組熱點和端子連接加熱 - 可在維護成本而非更換成本的情況下採取糾正措施，直接延長 PT/VT 使用壽命。.
問：何時應該更換而非維護中壓變電所的電壓互感器？
A: 當絕緣電阻低於 100 MΩ、額定電壓下局部放電超過 100 pC、全負荷時相位角誤差超過精確度等級限制，或裝置已使用 20 年以上且有絕緣劣化趨勢記錄時，即表示需要更換。.
