簡介

在中壓配電網絡中，安全中斷負載電流的能力 (不需要斷路器的完整故障斷路能力) 是日常運作的必要條件。環網主機、饋電切換、變壓器隔離和分段都有賴於一個裝置在其使用壽命中可靠地運行數千次：負載分離開關。.

負載分離開關 (LBS) 的工作原理是以機械方式分離通電接點，同時熄滅因負載電流中斷而產生的電弧 - 使用空氣、SF6 氣體或真空作為滅弧介質 - 可安全切換達到額定負載電流的電路，而不會中斷故障電流。.

然而，有太多工程師將 LBS 的選擇視為一項商品決策，只專注於額定電壓而忽略了滅弧機制¹, 、機械耐力等級和環境適用性。結果是過早的接觸侵蝕、切換操作失敗，以及設計使用壽命為 30 年的配電網路意外停電。.

本文將解釋負載開關在機械和電氣上的確切工作原理，以及這對中壓配電系統的選擇、應用和可靠性有何影響。.

什麼是負載分離開關，它是如何定義的？

負載分斷開關是一種機械開關裝置，能夠在正常電路條件（包括指定的過載條件）下製造、承載和分斷電流，但並非設計用來中斷短路故障電流。這個區別是最基本的：負載分離開關不是斷路器，超出其額定分斷能力的應用是嚴重的安全違規行為。.

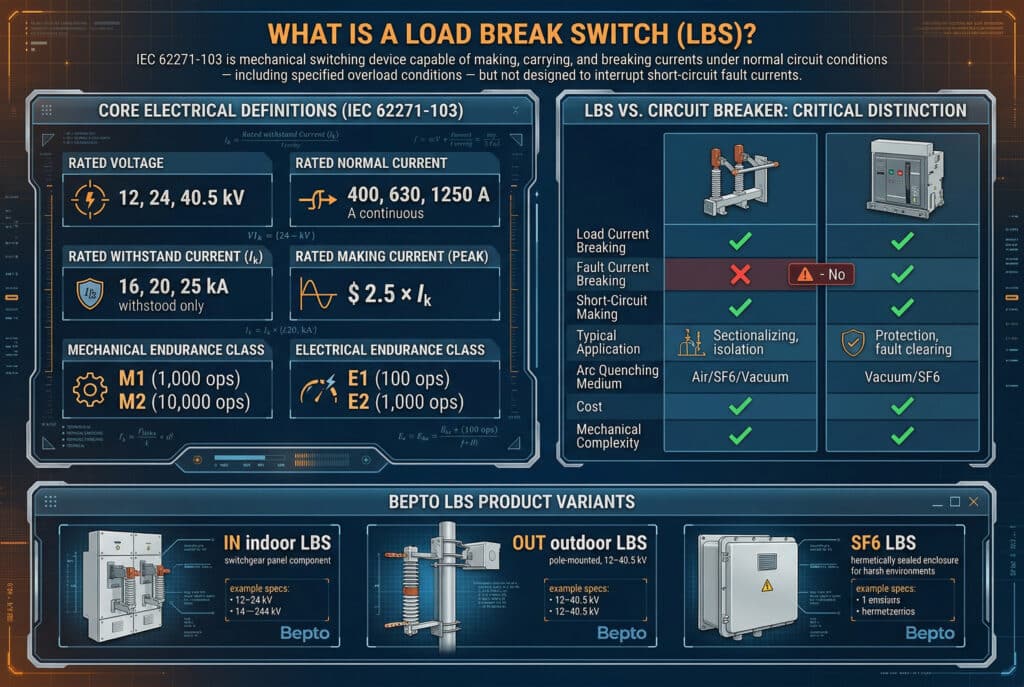

核心電氣定義

額定電壓： 通常為 12 kV、24 kV 或 40.5 kV (IEC 62271-103²)
額定正常電流： 連續 400 A、630 A 或 1250 A
額定負載開斷電流： 等於額定正常電流
額定短時間耐受電流 ( $I_k$ ): 16 kA、20 kA 或 25 kA (僅耐受 - 不斷路)
額定製造電流（峰值）： $2.5 \times I_k$
機械耐力等級： M1 (1,000 次操作) 或 M2 (10,000 次操作)³ 根據 IEC 62271-103
電氣耐久等級： E1（100 次負載斷開操作）或 E2（1,000 次操作）⁴

LBS 與斷路器：關鍵區別

參數	負載開關	真空斷路器
負載電流斷路	✔ 是	✔ 是
故障電流斷路	✗ 否	✔ 是
短路製造	✔ 是	✔ 是
典型應用	分割、孤立	保護、故障清除
電弧淬火介質	空氣 / SF6 / 真空	真空 / SF6
成本	較低	更高
機械複雜性	較低	更高

Bepto 的 LBS 產品型號

Bepto 的負載分離開關系列涵蓋三種主要配置：

室內 LBS： 適用於開關配電盤、環狀主機組和二次變電站 (12-24 kV)
戶外 LBS： 柱上或墊上式配電開關 (12-40.5 kV)
SF6 負載分斷開關： 密封、免維護設計，適用於嚴苛或空間有限的環境

電弧淬火機制如何在 LBS 內運作？

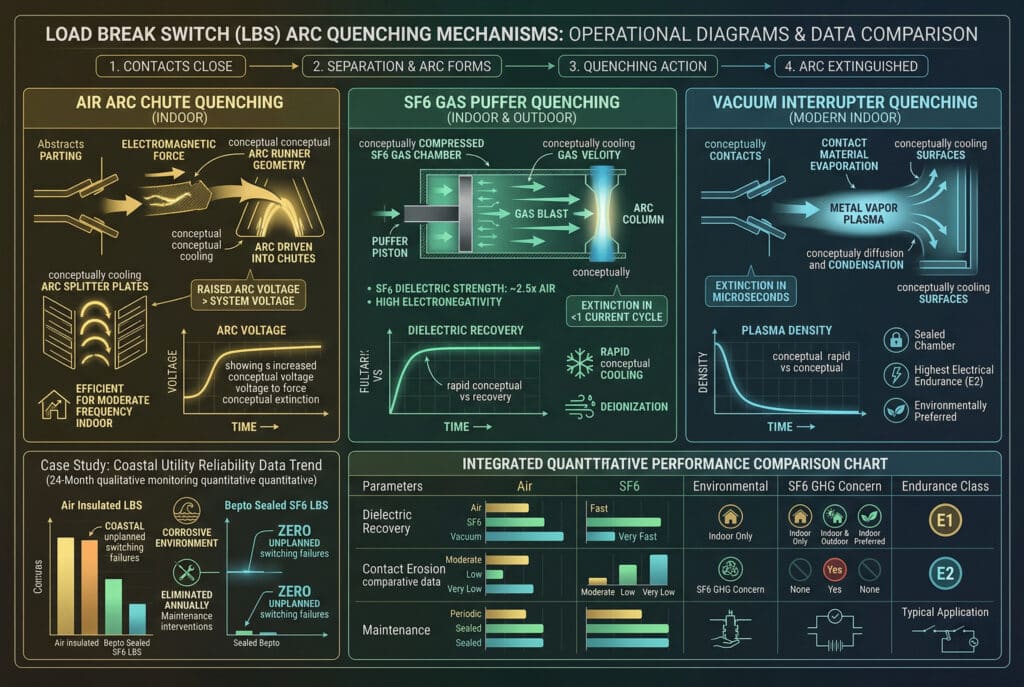

一個現代化、以數據為導向的資訊圖示儀表板，說明並比較三種不同中壓負載開關 (LBS) 的內部熄弧機制。頂部詳細說明了共用的操作流程，接著是並排的技術示意圖和資料圖表。空氣電弧槽（左，黃色）將電磁力和電弧槽提高電弧電壓形象化，並顯示出電壓與時間的關係圖。SF6 氣體膨脹器（中間，綠色）可視化氣體壓縮和高速爆破冷卻弧柱，包括介電強度 (~2.5x Air) 數據和介電恢復與時間關係圖 (<1 cycle extinction) 的說明。真空中斷器（右側，藍色）可視化金屬蒸氣等離子體在表面上的凝結和快速擴散，包括以微秒為單位的消光數據呼出，以及具有 E2 持久度的等離子體密度與時間關係圖。底部有一個大型的整合量化性能比較圖，使用視覺條狀圖、圖示和定性滑桿來比較參數：介質恢復、接觸侵蝕、維護、環境、SF6 溫室氣體問題、電氣耐力和應用。單獨的趨勢圖可視化案例研究的資料趨勢，顯示 Bepto Sealed SF6 LBS 與空氣絕緣 LBS 相比，在 24 次定性定量監測定量中，開關故障減少，年度維護干預消除。美觀現代、簡潔、動態的資料發光效果。. — LBS 電弧淬火機制 - 整合操作與效能資料表

熄弧機制是每個負載開關的核心。當觸頭在負載電流下分離時，分離的觸頭間會立即形成電弧。如果此電弧未能在第一個電流過零點時熄滅，觸點侵蝕會加速、絕緣會降低、開關操作會失敗。滅弧介質和觸點幾何形狀決定了一切。.

弧形成和滅絕物理學

當 LBS 觸點開始分離時，接觸電阻會急劇上升，產生強烈的局部熱量，使周圍介質電離成可導電的電漿 - 電弧。電弧會帶動全負載電流，直到在自然電流為零時熄滅。熄弧系統必須

快速拉長弧線 將電弧電壓提升至系統電壓以上
冷卻弧柱 以降低電漿傳導率
接觸間隙去離子化 在下一個電壓半週期重啟電弧之前

電弧淬火方法比較

空氣電弧淬火（室內 LBS）：
電弧在電磁力（電弧流道幾何形狀）的驅動下進入電弧槽 - 堆疊的金屬分割板。電弧被串聯分割成多個較短的電弧，使總電弧電壓高於系統電壓，並迫使電弧熄滅。適用於具有中等切換頻率的 12-24 kV 室內應用。.

SF6 氣體電弧淬火 (SF6 LBS)：
SF6 氣體⁵ 其介電強度約為空氣的 2.5 倍，並因其高電負性具特殊的熄弧特性。在觸點分離過程中，膨脹活塞會壓縮 SF6 氣體，並將高速氣流導向弧柱，使其快速冷卻和去離子。SF6 LBS 可在 < 1 個電流週期內實現滅弧，並將觸頭侵蝕降至最低。.

真空電弧淬火（真空 LBS）：

在真空灭弧室中，电弧是由触头材料蒸发形成的金属蒸汽等离子体。由於沒有氣體分子來維持電弧，電漿會在電流為零時迅速擴散並在接觸表面凝結，在微秒鐘內熄滅。真空 LBS 具有最高的電氣耐久性，在室內 MV 應用中日益受到青睞。.

性能比較：電弧淬火介質

參數	空氣弧形滑道	SF6 氣體	真空
介質恢復速度	中度	快速	非常快速
每次作業的接觸侵蝕	中度	低	非常低
維護需求	定期檢查	密封，最小	密封，最小
環境適用性	僅限室內	室內與室外	室內優先
SF6 氣體（關注溫室氣體）	無	是	無
電氣耐力等級	E1	E2	E2
典型應用	二次變電站	室外環型主機	現代中壓開關裝置

客戶案例：沿海環形主機中的 SF6 LBS 可靠性

東南亞某區域公用事業公司的採購經理在多次維護安裝於沿海環形主機組的空氣絕緣 LBS 機組後，聯絡了我們。含鹽的潮濕空氣加速了弧槽污染和接觸氧化，降低了開關可靠性，需要每年對 40 多台機組進行維護干預。.

在整個環形主網絡轉用 Bepto 的密封式 SF6 負載分斷開關後，該公用事業公司在 24 個月的監控期內報告了零意外開關故障，並完全消除了每年的弧槽維護。密封的 SF6 設計在腐蝕性的沿海環境中發揮了決定性的作用。.

如何為您的應用選擇合適的負載開關？

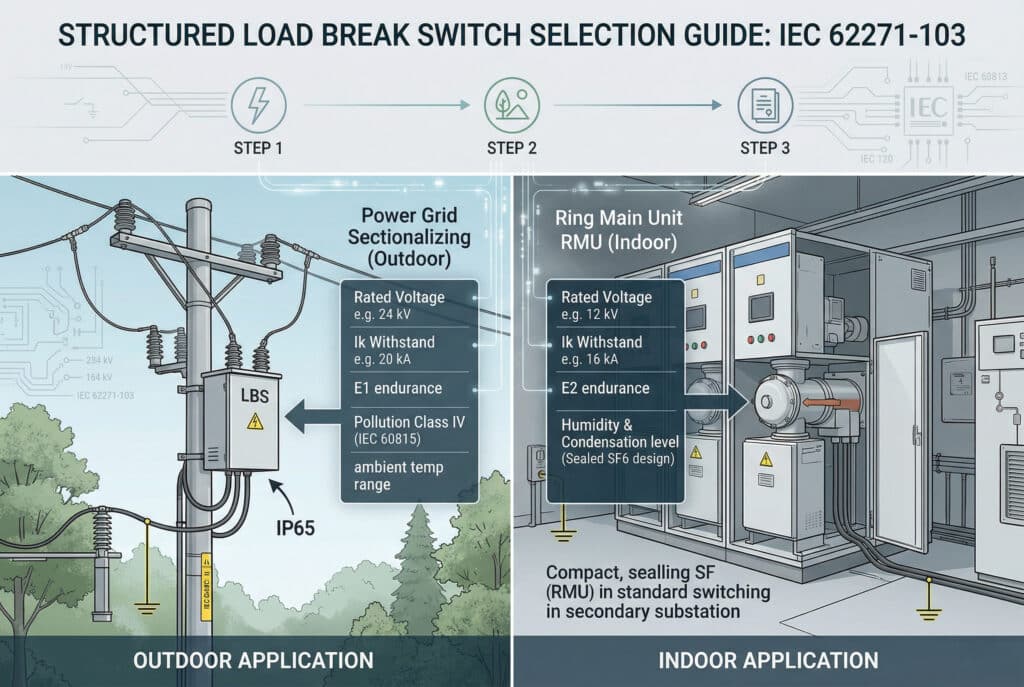

負載分離開關選擇的不同物理應用場景對比。圖中包含步驟 1（電氣）、步驟 2（環境）和步驟 3（標準）的結構化流程。左邊顯示的是室外電線杆安裝的 LBS，其上覆蓋的細微數據顯示了 'POLLUTION CLASS IV (IEC 60815) 「和」IP65 RATING '等因素。右側顯示的是室內環型主機 (RMU) LBS，其上覆有「E2 電氣耐久性」和「密封 SF6 設計」等資料。圖形連結展示了選擇步驟如何導向每個應用的需求。. — 負載分離開關選擇 - 應用場景與資料標準

選擇 LBS 時，必須對電力需求、環境條件和運作狀況進行系統性評估，而非僅以價格為依歸。以下是經驗豐富的中壓配電工程師所使用的結構化選擇流程。.

步驟 1：定義電氣需求

系統電壓： 確認額定電壓 (12 kV / 24 kV / 40.5 kV) 和絕緣等級 (BIL)
負載電流： 選擇額定電流 (400 A / 630 A / 1250 A)，並在最大負載以上留有餘量
短時間耐壓： 確認 $I_k$ 額定值與上游保護協調相匹配 (16 kA / 20 kA / 25 kA)
切換頻率： 確定所需的電氣耐久等級 (E1 適用於非經常操作，E2 適用於經常操作)

步驟 2：考慮環境條件

室內與室外安裝： 室內 LBS 適用於開關配電盤；室外 LBS 適用於柱上安裝或墊上安裝應用
污染程度： IEC 60815 Class I-IV；沿海和工業環境需要 Class III 或 IV 爬電距離
環境溫度範圍： 標準 -25°C 至 +40°C；可提供北極或熱帶變體
濕度和冷凝： 密封式 SF6 或真空設計可消除濕氣侵入的風險
地震帶： 根據 IEC 60068-3-3 為地震多發地區指定機械耐震能力

步驟 3：匹配標準和認證

IEC 62271-103： 額定電壓 1 kV 以上至 52 kV 交流開關的主要標準
IEC 62271-200： 適用於安裝在金屬封閉開關裝置組件中的 LBS
GB/T 3804： 中國高壓交流開關國家標準
IP 等級： 戶外安裝最低 IP65；洪水風險地點 IP67

應用場景

電網分段化： 架空配電饋線上的戶外 LBS 用於故障隔離和負載轉移
環狀主機 (RMU)： SF6 LBS 作為緊湊型二次變電站 RMU 的標準開關元件
工業變電站： 用於 12-24 kV 工廠變電站變壓器 HV 切換和母線分段的室內 LBS
太陽能 / 可再生能源 MV 收集： 用於公用事業規模太陽能發電廠組合器 MV 切換的室內 LBS
海洋和近海： 密封 SF6 LBS 用於鹽霧環境中的平台配電

常見的 LBS 安裝錯誤和維護要求有哪些？

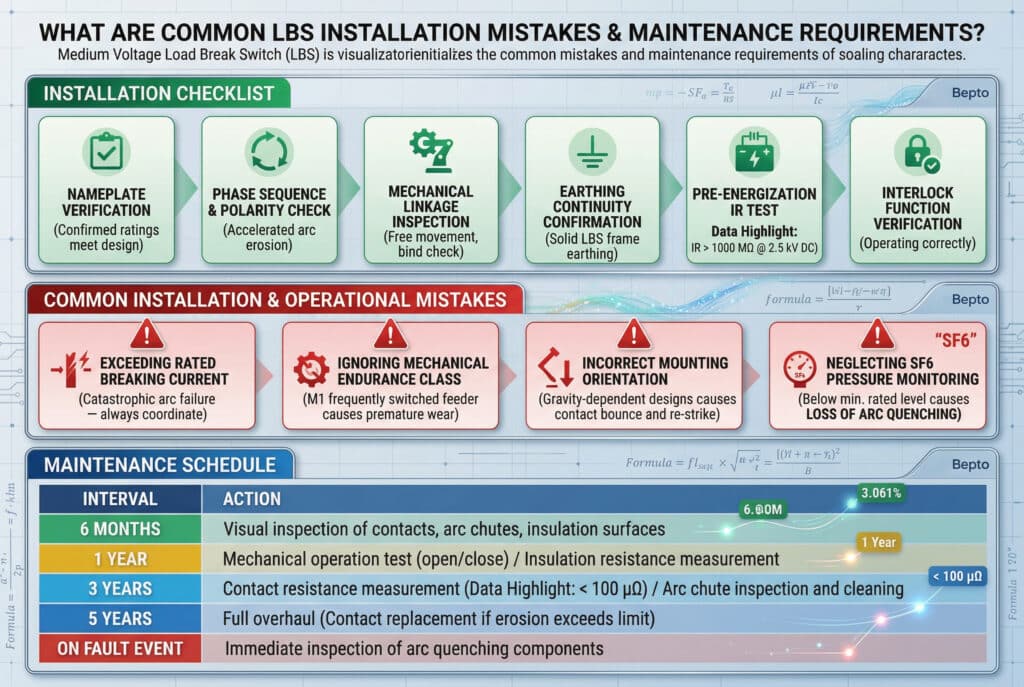

以技術網格為背景的現代化、資料驅動的資訊圖表視覺化，詳細介紹中電壓負載分離開關 (LBS) 的安裝錯誤和維護要求。圖像分為三個水平面板。綠色的「安裝檢查表」以獨特的圖示和說明列出 6 個步驟，並強調通電前的 IR 測試數據：IR > 1000 MΩ @ 2.5 kV DC'。紅色的「常見安裝與操作錯誤」區塊使用 4 張紅色警告卡來顯示錯誤，例如超過額定分斷電流和安裝不正確，並附有說明文字。藍色的「MAINTENANCE SCHEDULE」表格組織了從 6 個月到全面檢修的間隔，列出了具體的動作，並強調了 3 年的資料值：「< 100 μΩ」。所有資訊都使用扁平化圖示、技術圖表和整合資料高亮的清晰標籤來呈現。不存在字符。. — 全面的 LBS 安裝與維護資料可視化

正確的安裝和嚴謹的維護與正確的產品選擇同樣重要。根據 MV 配電專案的現場經驗，這些是最常出現的故障模式，也是最容易預防的故障模式。.

安裝清單

驗證銘牌額定值 - 確認額定電壓、電流、, $I_k$ , 安裝前，請確保電流符合安裝設計
檢查相序和極性 - 三相 LBS 上不正確的相位連接會導致不平衡切換和加速電弧侵蝕
檢查機械連桿 - 確認操作機構在全開/關行程中移動自如；綁定會導致觸點接合不完全
確認接地連續性 - LBS 框架必須根據 IEC 62271-1 接地；浮動框架會產生觸電危險。
進行通電前絕緣電阻測試 - 通電前，相間及相對地 2.5 kV DC 的 IR > 1000 MΩ
驗證聯鎖功能 - 調試前確認機械和電氣互鎖操作正常

常見的安裝和操作錯誤

超出額定斷開電流： 嘗試使用 LBS 斷開故障電流會導致災難性的電弧故障 - 請務必與上游過電流保護裝置協調。
忽略機械耐力等級： 指定 M1（1,000 次操作）用於頻繁切換的饋紙應用，會導致機構過早磨損
安裝方向不正確： 某些 LBS 設計的觸點下降依賴重力；以非核准方向安裝會導致觸點反彈和重新擊中
忽略 SF6 壓力監測： 壓力低於最低額定水平的 SF6 LBS 裝置會失去熄弧能力 - 每次維護時檢查壓力指示器

保養時間表

間隔	行動
6 個月	觸點、電弧槽和絕緣表面的目視檢查
1 年	機械操作測試（開/關循環）；絕緣電阻測量
3 年	接觸電阻測量 (< 100 μΩ)；電弧槽檢查與清潔
5 年	全面檢修：若侵蝕超過製造商限制，請聯絡更換
故障事件發生時	在電弧淬火組件恢復使用前立即進行檢查

總結

負載開關遠遠不只是一個機械開關裝置 - 它是一個精密的電弧管理系統，其可靠性取決於正確的滅弧介質、機械耐力等級、環境保護和安裝規範。無論是指定用於環形主機、工業變電站或架空配電饋線，瞭解 LBS 在電氣和機械層面上的工作原理是每個可靠中壓開關應用的基礎。.

針對您的環境指定正確的滅弧介質、根據您的切換頻率驗證耐力等級，以及切勿要求負載開關執行斷路器的工作 - 這單一規範可避免現場發生的大多數 LBS 故障。.

有關負載分離開關如何工作的常見問題

問：在中壓系統中，負載分斷開關與真空斷路器的主要差異是什麼？

A: LBS 可以產生和分斷額定負載電流，但不能中斷故障電流。VCB 提供完全的短路分斷能力。請務必使用具有上游過電流保護功能的 LBS 來清除故障。.

問：與空氣相比，SF6 氣體如何改善負載開關中的熄弧性能？

A: SF6 的介電強度是空氣的 2.5 倍，電負度高，可快速吸收弧柱中的自由電子，在一個電流週期內即可達到滅弧效果，且接觸侵蝕極小。.

問：頻繁操作的配電饋線 LBS 應該指定何種機械耐力等級？

A: 根據 IEC 62271-103 規定，M2（10,000 次機械操作）和 E2（1,000 次負載斷開操作）適用於頻繁切換的饋電。M1/E1 等級僅適用於不頻繁的切換應用。.

問：負載分離開關可以安裝在高污染沿海環境的戶外嗎？

A: 可以，使用符合 IEC 60815 III 級或 IV 級污染等級的密封 SF6 或真空戶外 LBS，具有 IP65 或更高的外殼保護和憎水絕緣表面以防鹽霧。.

問：是什麼原因導致負載開關的觸點過早損壞？

A: 開關電流超過額定分斷能力、應用的滅弧介質不正確或超出電氣耐力等級限制，都會造成過早損壞。根據 IEC 62271-103 進行正確的選擇，並定期測量接觸電阻，可避免早期故障。.
