當電氣工程師和採購經理指定工業廠房電力系統的穿牆套管五金件時，瓷器和樹脂設計之間的選擇很少得到應有的深入分析。瓷器在高壓應用領域已有百年的服務歷史，而這段歷史在規格實務中形成了強大的慣性 - 工程師默認一直以來的規格，採購經理採購一直以來的產品，而瓷器與現代 APG 環氧樹脂設計之間真正的性能差異一直不為人所察覺，直到發生故障迫使他們進行死後調查。. 陶瓷與樹脂牆壁襯套滲透硬體之間的性能差距並非微不足道 - 它跨越了介電強度、機械彈性、耐污染性、生命週期成本和安裝安全性，直接影響到工業廠房的電力可靠性和人員安全。. 對於為新工業廠房裝置指定牆套管的工程師、評估老化瓷器更換策略的資產經理，以及建立生命週期成本模型的採購經理而言，這篇文章提供了完整、有技術基礎的比較架構，可讓您做出有理可據、與應用相匹配的選擇決策。.
目錄

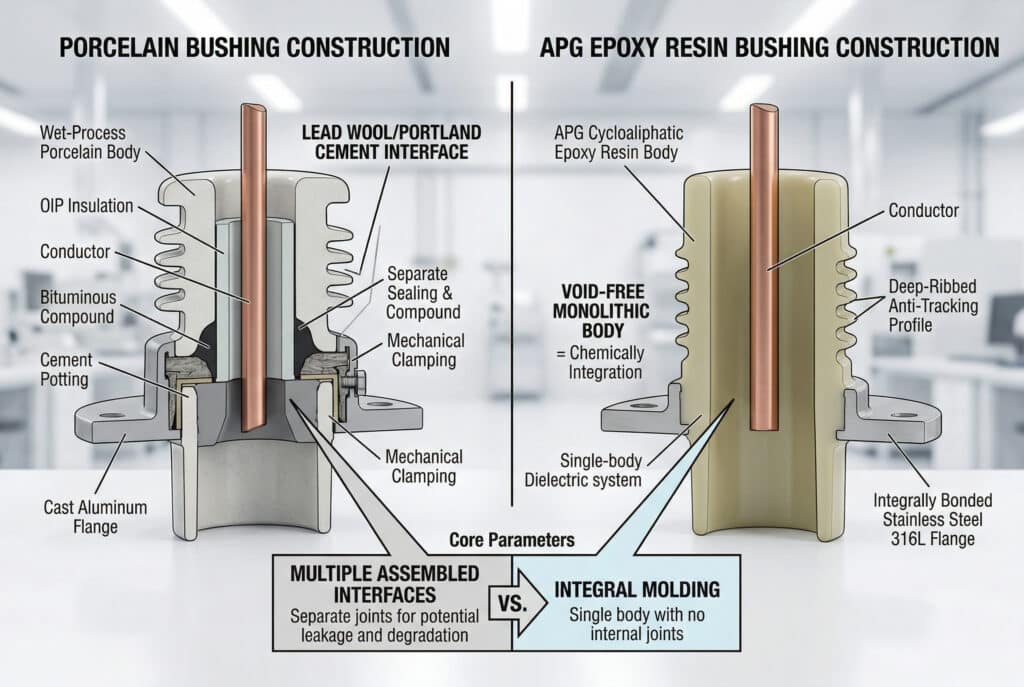

什麼是陶瓷和樹脂牆壁襯套，它們是如何構造的？
在比較性能之前，必須先瞭解瓷質與樹脂壁襯套在結構上的基本差異 - 因為在工業廠房環境中決定性能的材料特性，是每種設計的製造與組裝方式的直接後果。.
瓷牆套管 - 結構與材料特性
瓷壁襯套由以下材料製成 濕處理1 或乾法氧化鋁瓷，在 1200-1400°C 的溫度下燒成，以產生致密的玻璃化陶瓷體。導體穿過瓷體內的中心孔，兩端由油浸紙 (OIP) 絕緣、瀝青化合物或水泥澆注組合密封。凸緣組件通常是鑄鋁或熱鍍鋅鋼，使用鉛或水泥界面層機械地夾緊在瓷體上，以適應陶瓷與金屬之間的 CTE 錯配。.
- 機身材質： 濕法或乾法氧化鋁瓷器
- 燃燒溫度： 1200-1400°C
- 導體密封： 油浸紙張 / 瀝青複合物 / 水泥澆注
- 凸緣材質： 鑄鋁 / 熱浸鍍鋅鋼
- 凸緣與機身介面： 鉛棉 / 波蘭水泥
- 表面輪廓： 平滑或棚狀外形（戶外設計）
- 密度： 2.3-2.5 g/cm³
- 彎曲強度： 60-80 MPa
- 熱膨脹係數： 5-7 × 10-⁶ /°C

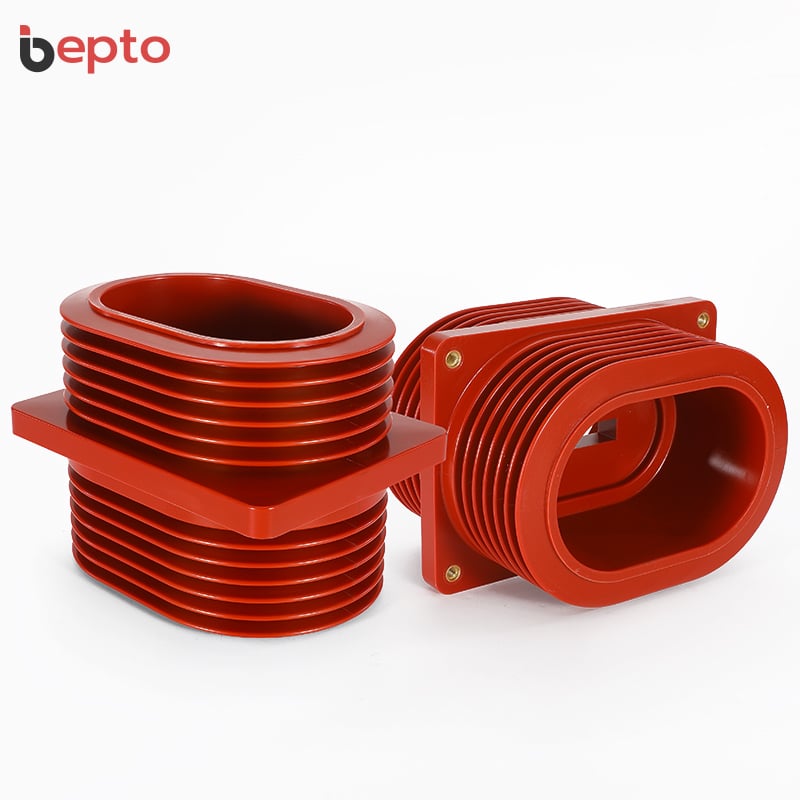

APG 環氧樹脂牆壁襯套 - 結構與材料特性
APG2 (自動加壓凝膠化）環氧樹脂壁襯套的製造過程是將環脂族或雙酚-A 環氧樹脂加壓注入包含預先定位導體組件的精密模具中。樹脂在受控的溫度和壓力下凝膠固化，形成無空隙的整體介質體，完全包覆導體介面。凸緣與環氧樹脂本體整體鑄造，或在成型過程中以機械方式接合，消除了瓷器設計中主要漏電途徑的獨立凸緣與本體介面。.
- 機身材質： APG 環脂族或雙酚-A 環氧樹脂
- 玻璃轉換溫度 (Tg)： ≥ 110°c (IEC 61006)
- 導體密封： 整體式環氧樹脂封裝 - 無需另外的密封化合物
- 凸緣材質： 不銹鋼 316L / 鋁合金 (整體接合)
- 凸緣與機身介面： 在 APG 模塑過程中以化學方式接合 - 無機械介面
- 表面輪廓： 深肋防軌跡輪廓 (標準)
- 密度： 1.8-2.0 g/cm³
- 彎曲強度： 100-140 MPa
- 熱膨脹係數： 50-60 × 10-⁶ /°C
主要施工區別： 陶瓷設計依賴於多個組裝介面 - 本体到凸緣、導體到密封化合物、化合物到本體 - 每個介面都是潛在的洩漏和降解途徑。APG 環氧樹脂設計透過整體成型消除了這些介面，產生單一本體介電系統且沒有可能分離、腐蝕或洩漏的內部接縫。.
用於比較的核心技術參數：
- 電壓等級： 10 kV / 12 kV / 24 kV / 35 kV
- 額定電流： 630 A - 3150 A
- 功率頻率承受能力： 42 kV (12 kV 等級) / 65 kV (24 kV 等級)
- 雷電脈衝耐壓： 75 kV (12 kV 等級) / 125 kV (24 kV 等級)
- 爬電距離： ≥ 25 mm/kV (IEC 60815 污染等級 III)
- 標準： IEC 60137、IEC 60815、IEC 61006、GB/T 4109
陶瓷和樹脂壁襯在關鍵性能參數方面的比較如何？
在工業廠房環境的特定作業條件下，瓷製牆套和樹脂牆套之間的性能差異變得最為顯著 - 污染、熱循環、機械振動和化學曝曬結合在一起，對每個元件持續造成壓力。以下分析涵蓋了與工業廠房襯套選擇相關的所有參數。.
污染下的介電性能
工業廠房環境 - 水泥廠、鋼鐵廠、化學設施、食品加工廠 - 通常會產生達到 IEC 60815 污染等級 III 和 IV 的污染水平。在這些條件下，牆套管的表面成為關鍵的介電界面。瓷器表面雖然本身具有親水性，但會形成均勻的污染層，可以透過定期清潔來處理。然而，大多數瓷器設計的平滑或輕微脫落輪廓，在低降雨量的工業環境中提供了有限的自潔能力。APG 環氧樹脂具備深肋輪廓與 水文obic3 表面化學特性可有效濾除污染物和濕氣 - 疏水性表面可防止形成連續導電膜，即使在持續暴露於污染物的情況下，仍可維持表面電阻率在漏電啟動臨界值以上。.
機械彈性
這是工業設備應用中最重要的性能差異。瓷是一種脆性陶瓷材料，其斷裂韌度為 1-2 MPa-m^0.5，當受到超過其破裂模數的衝擊、熱衝擊或彎曲負荷時，它會在沒有塑性變形的情況下斷裂。在工業廠房環境中，維護活動造成的機械衝擊、故障時導體的移動以及鄰近機器的震動都是常見的現象，因此瓷襯套的斷裂是一種記錄在案且經常發生的失效模式。APG 環氧樹脂在大體材料中具有 0.5-1.5 MPa-m^0.5 的斷裂韌性，但重要的是它不會碎裂 - 它在斷裂前會發生塑性變形，不會產生爆炸性碎裂，而這種爆炸性碎裂會使瓷套管故障成為人員安全的隱患。.
耐熱循環性
的 CTE4 瓷器 (5-7 × 10-⁶ /°C) 與其鋁製法蘭 (23 × 10-⁶ /°C) 之間的不匹配會在每次熱循環中在法蘭介面產生循環應力。經過 20-30 年的每日循環，此應力會在凸緣與本體的介面上產生微裂縫，並擴散到瓷體中，這就是老化基礎設施中所描述的滲漏背後的主要機制。APG 環氧樹脂雖然具有較高的絕對 CTE，但在成型過程中已與其凸緣接合 - 環氧樹脂與金屬之間的化學接合在熱循環中得以維持，這是陶瓷設計的機械鉛棉或水泥介面所無法複製的。.
完整技術比較：陶瓷與 APG 環氧樹脂牆壁襯套的比較
| 參數 | APG 環氧樹脂 | 瓷器 | 優勢 |
|---|---|---|---|
| 介電強度 | ≥ 42 kV/mm | 10-15 kV/mm | 樹脂 |
| 彎曲強度 | 100-140 MPa | 60-80 MPa | 樹脂 |
| 斷裂行為 | 塑性變形 | 脆性破碎 | 樹脂（安全） |
| 耐污染性 (等級 III-IV) | 極佳（疏水性） | 中度（親水） | 樹脂 |
| 耐熱循環性 | 極佳 (整體接合) | 中度（機械介面） | 樹脂 |
| 耐化學性 | 極佳 (環氧樹脂基材) | 良好（惰性陶瓷） | 樹脂 |
| 重量 | 30-50% 打火機 | 較重的基線 | 樹脂 |
| IP 等級 | IP67 (整體密封) | IP44-IP55 (組裝密封) | 樹脂 |
| 局部放電級別 | 在 1.2 × Un 時 < 5 pC | 10-30 pC（典型值） | 樹脂 |
| 表面自動清潔 | 極佳（疏水肋） | 有限責任 | 樹脂 |
| 抗熱衝擊 | 良好 (Tg ≥ 110°C) | 中度 (在 ΔT > 50°C 時會變脆) | 樹脂 |
| 抗紫外線 | 良好（穩定配方） | 極佳（惰性陶瓷） | 瓷器 |
| 超高電壓 (> 110 kV) | 供應有限 | 廣泛可用 | 瓷器 |
| 歷史記錄 | 20-25 年 | 80 年以上 | 瓷器 |
| 預期使用壽命 | 25-30 年 | 15-25 年（工業） | 樹脂 |
| 生命週期維護成本 | 低 | 中-高 | 樹脂 |
| 初始單位成本 | 更高 | 較低 | 瓷器 |
| 25 年生命週期總成本 | 較低 | 更高 | 樹脂 |
客戶故事 - 東亞鋼鐵廠：
一家大型綜合鋼鐵廠的維護經理在四年內發生第三次瓷壁襯套斷裂事件後聯繫了 Bepto Electric，所有事件都發生在連鑄區附近的同一個開關設備大樓內，在該處，天車操作和鑄造過程中的熱循環產生了高振動、高熱應力環境。每次斷裂都需要緊急停機，第三次事件涉及瓷片噴射，需要人員疏散。在檢視應用條件後，Bepto 建議使用 APG 環氧樹脂壁襯套，並配備深肋防軌跡輪廓和不鏽鋼法蘭。樹脂設計的抗脆裂性消除了碎片噴射對人員造成的安全風險，而整體密封則消除了斷裂事件之間導致電介質逐步降解的濕氣侵入。材料升級後的 38 個月內，襯套零故障。.

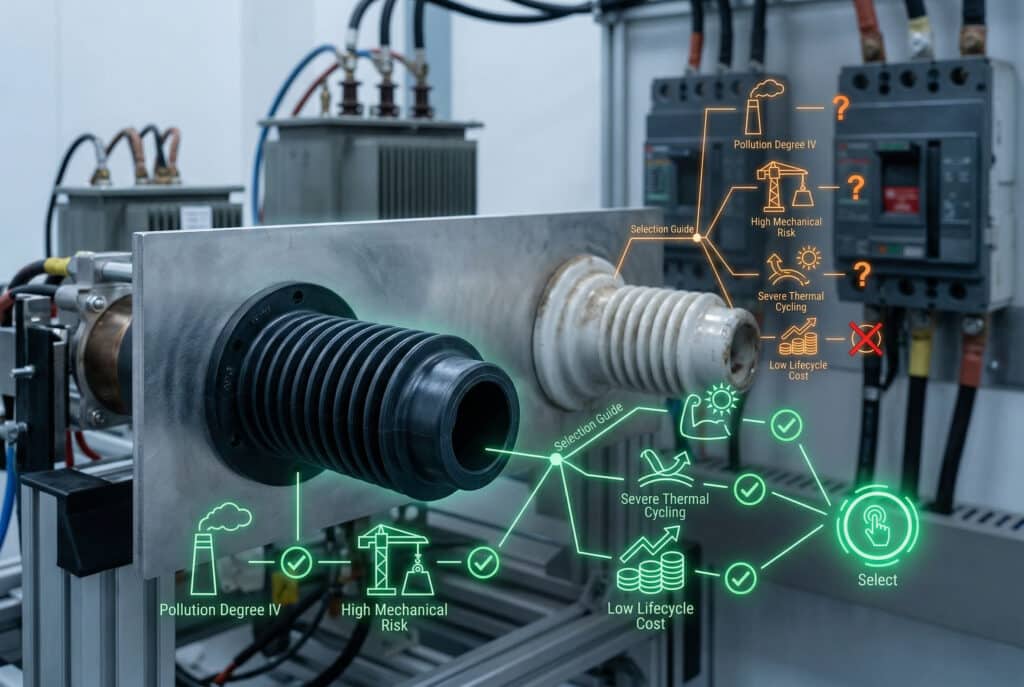

如何為您的工業廠房應用選擇合適的牆壁襯套材料？
要正確選擇適用於工業廠房應用的瓷和 APG 環氧樹脂牆壁襯套，需要對環境條件、電氣要求、機械接觸和生命週期成本目標進行結構化評估。請使用以下的逐步架構來達成技術上可行的選擇決策。.
步驟 1：將工廠環境分類
污染程度評估 (IEC 60815)：
- 學位 I-II (清潔的室內、受控環境）：瓷器可接受標準保養
- 學位 III (標準工業 - 灰塵、濕度、中度化學接觸）：強烈建議使用樹脂
- 學位 IV (重工業 - 導電灰塵、鹽霧、化學蒸氣、水泥）：必須使用樹脂
機械暴露評估：
- 低機械風險 (無架空設備、結構穩固、無震動源）：瓷器可接受
- 中度機械風險 (天車、中度震動、偶爾維修影響）：建議使用樹脂
- 高機械風險 (重型起重機操作、高振動、故障電流機械應力）：必須使用樹脂
熱環境評估：
- 穩定的溫度 (室內氣候控制，每日 ΔT < 15°C）：瓷器可接受
- 中度騎乘 (室外工業，每日 ΔT 15-30°C）：建議使用樹脂
- 嚴重騎乘 (室外熱帶/大陸地區、每日 ΔT > 30°C 或接近熱源）：必須使用樹脂
步驟 2：依應用情境搭配材料
| 工業廠房應用 | 推薦材料 | 主要選擇驅動程式 |
|---|---|---|
| 水泥廠變電站 | APG 環氧樹脂 | 污染等級 IV，導電粉塵 |
| 鋼鐵廠配電櫃大樓 | APG 環氧樹脂 | 機械衝擊、熱循環 |
| 化學工廠變電站 | APG 環氧樹脂 | 耐化學氣體，IP67 |
| 食品加工廠 | APG 環氧樹脂 | 衛生、防潮、IP67 |
| 製藥廠 | APG 環氧樹脂 | 相容於無塵室，無碎片風險 |
| 戶外工業變電站 | APG 環氧樹脂 | 耐氣候循環、耐污染 |
| 無塵室內配電室 (Degree I-II) | 可接受瓷器 | 成本敏感、受控的環境 |
| 超高電壓 (> 110 kV) | 瓷器 | 電壓等級可用性 |
步驟 3：評估總生命週期成本 - 而非單價
瓷製牆套在採購時的單價通常比樹脂低 20-40%。然而，在工業廠房環境（污染等級 III-IV）中，瓷的 25 年生命週期總成本始終超過樹脂，原因是：
- 較高的維護頻率： 瓷器在 Degree III-IV 環境中需要每 3-6 個月清潔一次，而疏水性樹脂設計則需要 12-24 個月。
- 更高的更換頻率： 瓷器在工業環境中的使用壽命為 15-20 年，而樹脂為 25-30 年
- 意外停機成本： 瓷器碎裂事件會導致緊急停機；樹脂設計則不會碎裂
- 人員安全成本： 陶瓷碎片在斷裂過程中彈出需要安全協議和潛在的事故調查成本
步驟 4：驗證 IEC 認證文件
無論選擇何種材料，在採購前都必須符合下列要求：
- 符合 IEC 60137 的型式測試證書 來自認可的第三方實驗室
- 符合 IEC 60815 的污染耐受測試 與現場污染程度分類相匹配
- 局部放電5 符合 IEC 60270 的測試報告： PD < 5 pC at 1.2 × Un (樹脂)；PD < 20 pC (瓷器)
- 符合 IEC 60068 的熱震測試報告： -40°C 至 +120°C 循環
- IP 等級測試證書： IP67 最低等級，適用於工業廠房應用中的樹脂設計
- 符合 IEC 61006 的 Tg 測試報告 (DSC 方法）：APG 環氧設計的 Tg ≥ 110°C
步驟 5：確認更換應用的尺寸相容性
在現有工業廠房基礎設施中，以樹脂設計取代陶瓷襯套時：
- 確認凸緣螺栓圓直徑和螺栓型式與現有牆壁貫入度相符
- 確認導體孔徑和導體突出長度與現有連接相符
- 根據現有面板尺寸檢查整體機身長度和梭口輪廓間隙
- 確認替換設計的 IP 等級符合或超過原始規格
工業設備工程師應該針對哪些生命週期維護差異進行規劃？
陶瓷襯套和樹脂襯套在工業廠房環境中的維護需求有很大的差異 - 而這些差異對於維護預算規劃、停工排程和長期資產管理策略都有直接的影響。.

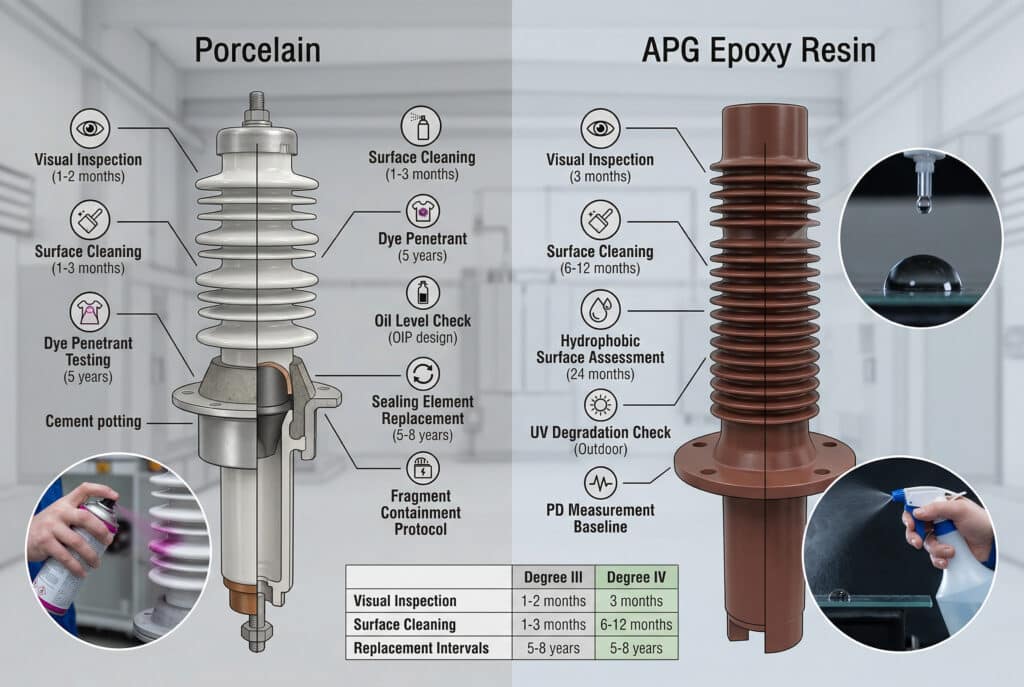

各工業環境的維護排程比較
| 維護活動 | 瓷器 - III 級 | 瓷器 - 第四級 | 樹脂 - III 級 | 樹脂 - IV 級 |
|---|---|---|---|---|
| 目視檢查 | 每 3 個月 | 每 1-2 個月 | 每 6 個月 | 每 3 個月 |
| 表面清潔 | 每 3-6 個月 | 每 1-3 個月 | 每 12-18 個月 | 每 6-12 個月 |
| 紅外線測量 | 每 6 個月 | 每 3 個月 | 每 12 個月 | 每 6 個月 |
| PD 測量 | 每 12 個月 | 每 6 個月 | 每 24 個月 | 每 12 個月 |
| 法蘭扭力驗證 | 每 3 年一次 | 每 2 年 | 每 5 年一次 | 每 3 年一次 |
| 更換密封元件 | 每 8-12 年 | 每 5-8 年 | 每 15-20 年 | 每 12-15 年 |
| 完整更換規劃 | 每 15-20 年 | 每 10-15 年 | 每 25-30 年 | 每 20-25 年 |
瓷器的特定保養要求
- 每 5 年進行一次染料滲透測試： 在表面微裂縫擴散至滲漏通路之前即進行檢測 - 高震動工業環境中瓷襯套的必備條件
- 油位檢查 (OIP 設計)： 油浸紙軸襯需要油位和 tan delta 監控 - 油流失表示密封失效，需要立即採取行動
- 水泥界面檢查： 每年檢查水泥或鉛棉法蘭與本體的介面是否有裂縫或分離 - 這是老化瓷器設計的主要滲漏啟動點
- 片段遏制規劃： 維護瓷器破裂事件的緊急應變方案 - 人員禁區、碎片封閉屏障和替換裝置的預先定位
特定樹脂的維護要求
- 紫外線降解檢查（室外安裝）： 在戶外工業應用中，每 12 個月檢查環氧表面是否因紫外線曝曬而出現粉化或表面侵蝕 - 如果發現降解，則進行紫外線穩定表面處理
- 疏水表面評估： 每 24 個月使用水滴接觸角測試驗證一次樹脂表面的憎水性能 - 接觸角 < 80° 表示憎水塗層降解，需要重新處理
- 峰值負載期間的熱成像： 每 12 個月進行一次紅外線熱成像 - 導體介面上的熱點顯示連接劣化造成的電阻損失
增加維護成本的常見生命週期錯誤
- 對樹脂襯套採用與瓷器相同的清洗間隔： 使用侵蝕性溶劑過度清潔樹脂表面，會清除疏水表面處理，加速再污染，並將有效維護頻率提高到瓷器水平
- 在工業環境中，延遲瓷密封元件的更換時間超過 12 年： 在工業環境中，壓縮式 O 形環會變脆並開裂，而不僅僅是失去密封力 - 每 10-12 年更換一次，可防止密封突然失效而導致快速濕氣侵入。
- 為 III-IV 級環境中失效的瓷器指定瓷器替代品： 在高污染環境中以同類產品取代同類產品，會重複相同的故障模式 - 將材料升級為樹脂，是解決工業廠房應用中瓷器故障重複發生的正確工程應對方法
- 省略安裝時的 PD 基線測量： 如果沒有調試 PD 基線，就不可能進行趨勢分析 - 發現問題後的第一次 PD 測量無法用來評估劣化率的參考點
客戶故事 - 中東化學加工廠：
一位負責大型石化設施 12 kV 變電站的採購經理在年度維護檢討期間聯絡了 Bepto Electric。該設施的三個變電站共有 34 個牆壁套管位置，最初均指定為瓷質設計。維護記錄顯示，在過去的十年中，平均每年更換 2.8 個瓷套管 - 這是由於化學蒸汽污染造成的表面痕跡和三次斷裂事件造成的。採購經理要求進行生命週期成本比較，比較的對象為繼續使用陶瓷替代品和升級為 APG 環氧樹脂。Bepto 的分析顯示，儘管樹脂升級的單位成本高出 35%，但預計在 25 年的生命週期內，34 個位置的機組可節省 94,000 美元 - 這主要是由於清潔頻率減少（從每季度一次變成每年一次）、更換間隔延長（從 12 年延長到 25 年），以及消除了與斷裂相關的緊急停機成本。在兩個計劃中的維護週期內，整個車隊升級為 Bepto 的 APG 環氧樹脂壁襯套。在升級後的 42 個月內，襯套故障率為零，襯套狀況導致的意外停機記錄為零。.
總結
在瓷器和 APG 環氧樹脂壁套管貫穿硬件之間做出選擇是一項生命週期工程決策，對工業廠房的電力可靠性、維護成本和人員安全具有直接影響。在機械風險低且維護資源充足的乾淨、受控環境中，陶瓷仍是技術上可接受的選擇。在工業廠房環境中，污染、熱循環、機械應力和化學曝曬結合在一起，不斷挑戰每個材料系統，APG 環氧樹脂提供優越的介電性能、更大的機械回復力、更長的使用壽命，以及更低的總生命週期成本，而不會作出任何妥協。. 在 Bepto Electric，我們提供完全符合 IEC 60137 認證的瓷質和 APG 環氧樹脂壁套管，並提供完整的應用工程支援，以協助您的團隊選擇適合您特定工業廠房環境的材料 - 而不僅僅是一直指定的預設材料。.
有關工業廠房應用中瓷與樹脂牆壁套管選擇的常見問題解答
問：在 IEC 60815 污染等級 III 或 IV 的工業廠房環境中，APG 環氧樹脂壁襯套的主要性能優於陶瓷設計的主要優勢是什麼？
A: APG 環氧樹脂壁套管結合了疏水表面化學特性和深肋防軌跡輪廓，在工業環境中具有顯著優越的抗污染能力。疏水表面可防止在污染和濕氣暴露下形成連續的導電膜 - 這是瓷器設計在污染等級 III-IV 條件下出現表面軌跡和閃爍的主要原因。.
問：在有天車操作的工業廠房環境中，牆壁襯套貫穿五金件是選擇瓷質還是 APG 環氧樹脂材料更安全？
A: APG 環氧樹脂在機械撞擊環境中明顯較為安全。瓷器破裂時會產生脆性、爆炸性的碎片噴射，這在工業廠房的起重作業環境中是有記錄的人員安全隱患。APG 環氧樹脂在破裂前會發生塑性變形，不會產生碎片噴射，消除了這種特定的安全風險。.
問：在典型的工業廠房變電站應用中，APG 環氧樹脂壁套管 25 年生命週期的總成本與瓷相比如何？
A: 儘管 20-40% 的初始單位成本較高，但由於更長的更換週期（25-30 年對比 15-20 年）、更低的維護頻率（每年對比每季度清潔一次）以及消除了因斷裂事件造成的緊急停工成本，APG 環氧樹脂在工業廠房環境（污染程度 III-IV）中的 25 年生命週期總成本一直較低。在重工業應用中，25-40% 相對於瓷器的生命週期節省是很典型的。.
問：APG 環氧樹脂牆壁套管是否可以直接用來取代老化的工業廠房變電所基礎設施中現有的瓷套管？
A: 可以，前提是尺寸兼容性必須經過驗證 - 凸緣螺栓圓、導體孔直徑、導體突出長度和整體本體尺寸必須與現有牆壁貫通和面板幾何尺寸相匹配。聲譽良好的製造商設計的樹脂替代襯套與標準瓷尺寸封套相匹配。在採購前，請務必根據現有的安裝圖紙確認尺寸是否符合要求。.
問：哪個 IEC 標準規範了用於工業廠房中電壓應用的穿牆套管的型式測試，以及供應商文件中需要驗證的關鍵測試參數是什麼？
A: IEC 60137 規範了穿牆套管類型測試。供應商文件中需要驗證的關鍵參數包括：工頻耐受能力（12 kV 級別為 42 kV，1 分鐘乾燥和濕潤）、雷電衝擊耐受能力（12 kV 級別為 75 kV）、局部放電水平（樹脂設計在 1.2 × Un 時 < 5 pC）、與場地污染程度相匹配的 IEC 60815 污染耐受能力測試，以及 IP 等級測試證書（工廠應用最低為 IP67）。.
