當工程師和採購經理指定 VS1 絕緣鋼瓶用於電網升級專案時，電壓等級、, 爬電距離1, 以及 局部放电2 級別主導著話題。阻燃外殼材料的選擇 - 決定滾筒在發生撞擊時的表現。 電弧故障3 或熱失控事件發生在開關裝置外殼內 - 幾乎從未以同樣嚴謹的方式進行討論。這是一個重要的缺口。. VS1 絕緣筒外殼材料的阻燃性能並不是次要規格 - 它是一個主要的安全性和可靠性參數，直接決定故障電弧事件是被控制住還是演變成災難性的開關設備火災。. 對於為電網升級計畫指定中壓設備的電氣工程師而言，瞭解材料科學、IEC 標準符合性要求以及阻燃外殼選擇背後的選擇邏輯，對於提供可靠、符合規範且在整個使用壽命內安全運作的安裝設備而言，至關重要。本指南提供了業界罕見的結構化框架。.
目錄

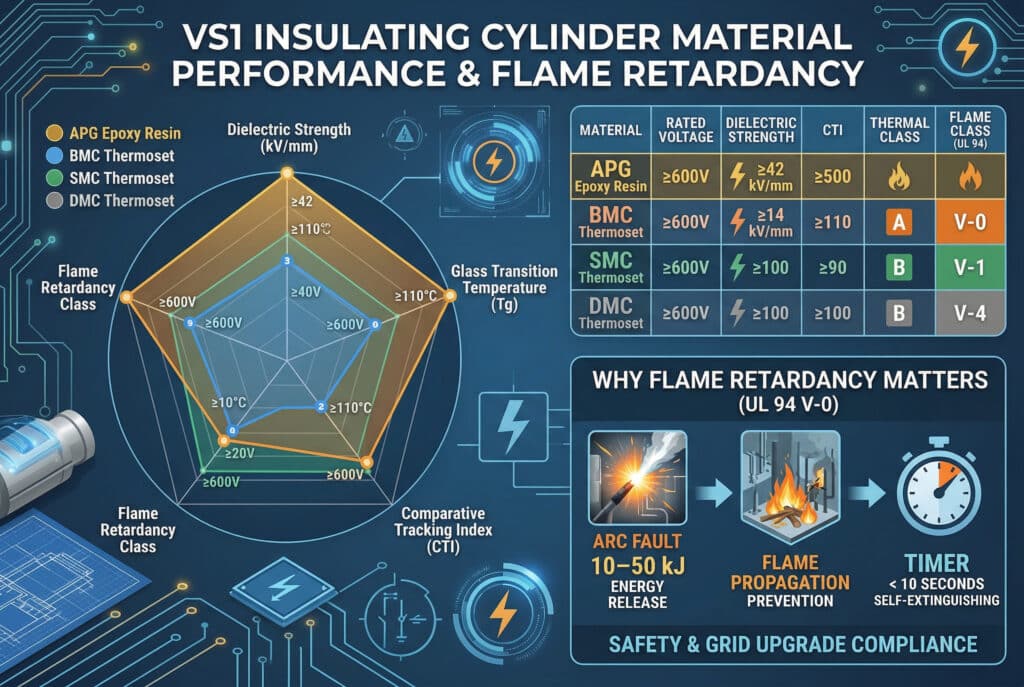

VS1 絕緣鋼瓶外殼使用何種材料，為何阻燃性很重要？
VS1 絕緣圓柱體是結構和介質外殼，包覆著電源。 真空中斷器4 在 VS1 型中壓真空斷路器中。操作溫度 12 kV 在變電站、工業設施或電網升級基礎設施中安裝的開關設備面板中，圓筒外殼會持續暴露於電壓、熱循環，以及故障情況下的強大電弧能。製造此外殼的材質不僅決定了其在正常操作下的介電性能，也決定了其在異常條件下的行為，這些異常條件決定了實際世界的可靠性。.
VS1 絕緣鋼瓶使用的主要外殼材料：
1.BMC - 團體模塑化合物 (熱固性)
BMC 是一種玻璃纖維強化聚酯熱固體，是傳統 VS1 氣缸外殼中使用最廣泛的材料。它具有良好的尺寸穩定性、足夠的介電強度，以及鹵化或 ATH（三水鋁）填料系統固有的阻燃特性。.
2.SMC - 片狀模塑化合物（熱固型）
SMC 的化學性質與 BMC 相似，但以板材形式加工，玻璃纖維含量較高，機械強度也較高。適用於需要增強結構剛性的應用。.
3.APG 環氧樹脂 - 自動加壓凝膠化
用於固體封裝 VS1 圓筒的優質材料。使用酸酐硬化劑的環脂族或雙酚-A 環氧系統可提供優異的介電強度、更高的玻璃化轉換溫度以及絕佳的抗電弧軌跡能力 - 這對於可靠性標準要求極高的電網升級應用來說，至關重要。.
4.DMC - 面團成型複合物
成本較低的熱固性選項，用於經濟級鋼瓶。阻燃性能較差且介電強度較低，因此不適合網格升級或高可靠性應用。.
房屋材料評估的關鍵技術參數：
- 額定電壓： 12 kV (VS1 平台標準)
- 介電強度： ≥ 14 kV/mm (BMC/SMC); ≥ 42 kV/mm (APG Epoxy)
- 阻燃等級： UL 94 V-0（電網升級應用強制規定）
- 點火線溫度 (GWIT)： ≥ 775°C per IEC 60695-2-13
- 比較追蹤指數 (CTI)： ≥ 600 V (IEC 60112 的 I 組材料)
- 溫度等級： B 級 130°C（BMC/SMC）；F 級 155°C（APG 環氧樹脂）
- 玻璃轉換溫度 (Tg)： ≥ 110°C (APG 環氧樹脂，符合 IEC 61006)
- 標準： IEC 62271-100、IEC 60695、UL 94、IEC 60112
VS1 圓柱式外殼的阻燃性能非常重要，因為中壓開關裝置內的電弧故障事件會釋放出的能量範圍為 每次故障 10-50 kJ, 在電網升級項目中，開關裝置的可靠性和人員安全是設計的首要標準。在電網升級專案中，開關裝置的可靠性和人員安全是首要的設計標準，因此能在電弧接觸後 10 秒內自熄（UL 94 V-0 要求）的外殼材料是可接受的最低標準。.

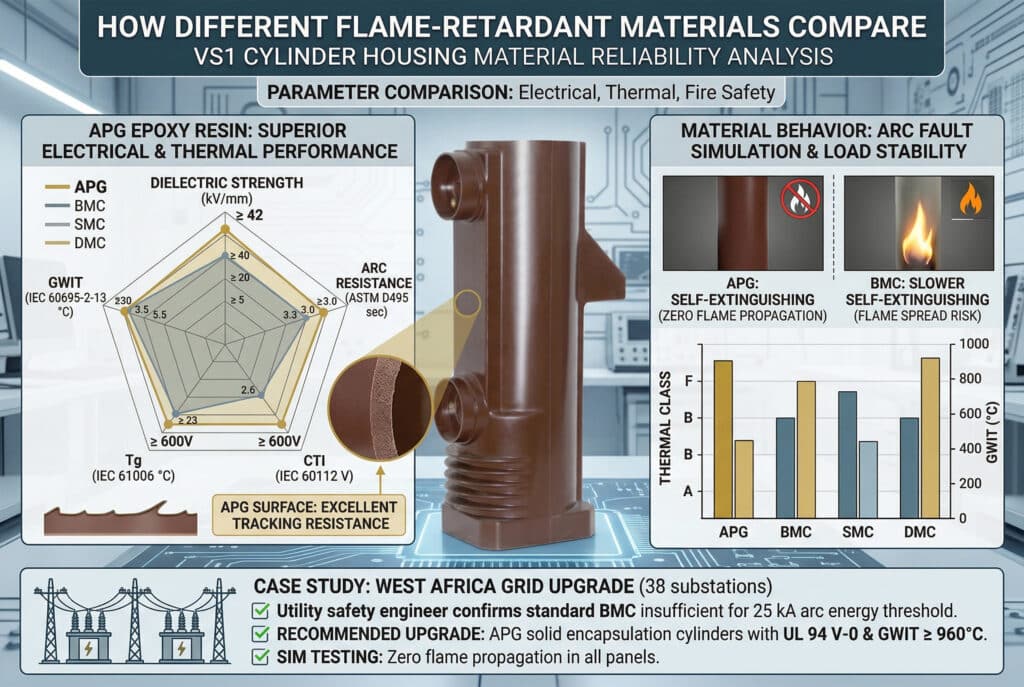

不同阻燃材料的電氣和熱能性能如何比較？
選擇阻燃外殼材料需要瞭解每種選項在整個電氣、熱和防火安全參數範圍內的表現 - 而不僅僅是供應商資料表上最突出的單一指標。以下分析涵蓋了四種主要材料選項在電網升級應用中與 VS1 氣缸可靠性相關的所有參數。.
電弧阻抗與追蹤行為
當錯弧發生在靠近 VS1 氣缸外殼的位置時，表面會同時暴露在強烈的紫外線輻射、熱氣體和導電碳沉積物中。具有高抗弧性和高 CTI 值的材料可在這些條件下抵抗導電追蹤通道的形成。具有環脂族化學物質的 APG 環氧樹脂可提供最高的抗電弧能力（根據 ASTM D495 > 180 秒）和 CTI ≥ 600 V - 網格等級可靠性的基準。使用鹵化阻燃劑的標準 BMC 可達到 120-150 秒的抗電弧能力和 400-500 V 的 CTI - 標準應用可接受，但低於關鍵電網基礎設施的臨界值。.
連續負載下的熱穩定性
在電網升級應用中，變壓器和配電饋線在高負載係數下運作，VS1 圓筒外殼會因環境溫度和接近載流導體而承受持續的熱應力。具有較高 Tg 和耐熱等級的材料可在較高溫度下維持尺寸穩定性和介電性能 - 防止軟化和蠕變，以免在高負載電網應用中損害真空開關的排列和接觸壓力。.
完整材料比較：VS1 氣缸外殼選項
| 參數 | APG 環氧樹脂 | BMC（鹵化FR） | SMC | DMC |
|---|---|---|---|---|
| 介電強度 | ≥ 42 kV/mm | 14-18 kV/mm | 16-20 kV/mm | 10-14 kV/mm |
| 燃燒等級 (UL 94) | V-0 | V-0 | V-0 | V-1 / HB |
| GWIT (IEC 60695-2-13) | ≥ 960°C | ≥ 775°C | ≥ 775°C | 650-750°C |
| CTI (IEC 60112) | ≥ 600 V | 400-500 V | 450-550 V | 250-400 V |
| 耐電弧 (ASTM D495) | > 180 秒 | 120-150 秒 | 130-160 秒 | 80-120 秒 |
| 溫度等級 | F 級 (155°C) | B 級 (130°C) | B 級 (130°C) | A 級 (105°C) |
| 玻璃轉換溫度 (Tg) | ≥ 110°C | 80-95°C | 85-100°C | 65-80°C |
| 吸濕性 | 非常低 | 低-中 | 低 | 中-高 |
| 網格升級適用性 | ✔ 優先 | ✔ 可接受 | ✔ 可接受 | ✘ 不推薦 |
| 符合 IEC 62271-100 標準 | 完整 | 完整 | 完整 | 邊緣 |
客戶故事 - 電網升級專案，西非：
一家國家公用事業 EPC 承包商在 12 kV 配電網升級的規格制定階段與 Bepto Electric 接洽，升級範圍涵蓋 38 個變電站。根據以往的採購慣例，他們最初的 BOM 指定使用 BMC 支架式 VS1 鋼瓶。在 Bepto 的技術團隊審查了該專案的故障等級規格 - 25 kA 對稱 - 以及環境溫度剖面（峰值 48°C）之後，我們建議升級為 APG 環氧固體封裝鋼瓶，並通過 UL 94 V-0 和 GWIT ≥ 960°C 認證。電力公司的安全工程師確認，在 25 kA 的故障等級下，最壞故障事件中釋放的電弧能量超過了標準 BMC 材料的自熄閥值。我們修改了規格，並在所有 38 個變電站部署了升級後的圓筒。投入使用後的故障電弧模擬測試證實所有面板的火焰傳播為零。.

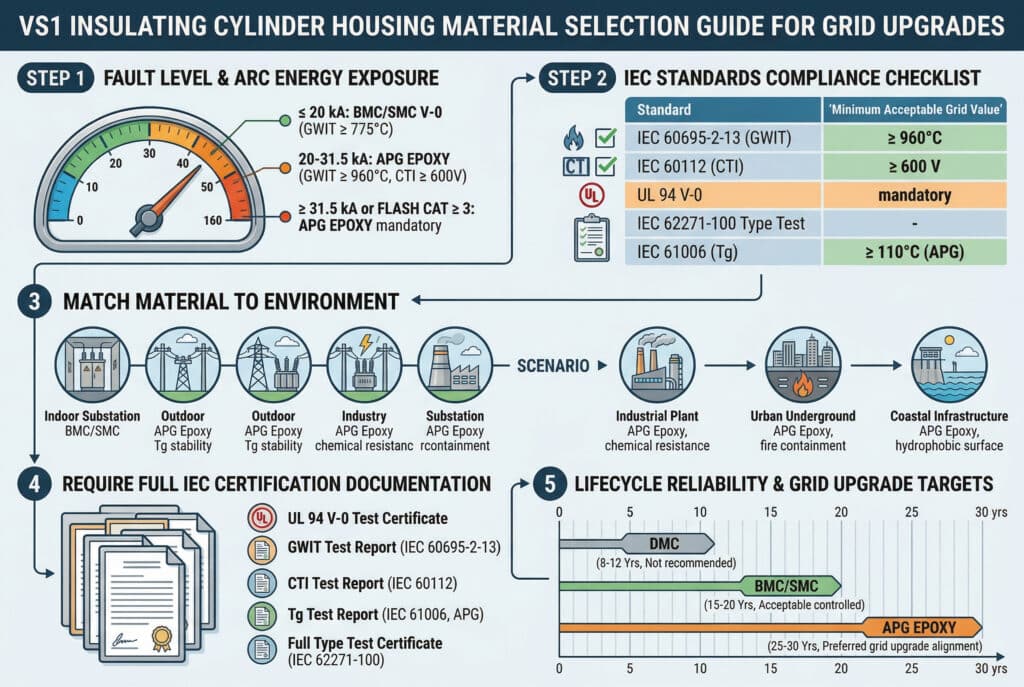

如何為您的電網升級應用選擇正確的阻燃外殼材料？
VS1 絕緣鋼瓶的阻燃材料選擇必須以結構化的工程評估為驅動力，整合故障等級、環境條件、IEC 標準要求和生命週期可靠性目標。請遵循本分階段選擇指南，以達成合理且符合規範的決策。.
步驟 1：確定您的故障等級和弧能暴露程度
- 故障電流 ≤ 20 kA： 可接受 UL 94 V-0 及 GWIT ≥ 775°C 的 BMC 或 SMC。
- 故障電流 20-31.5 kA： 強烈建議使用 GWIT ≥ 960°C 及 CTI ≥ 600 V 的 APG 環氧樹脂。
- 故障電流 > 31.5 kA 或弧閃類別≥ 3： 必須使用 APG 環氧樹脂；請根據 IEC 61482 進行弧光危害分析。
步驟 2：驗證 IEC 標準符合性要求
| IEC 標準 | 要求 | 最低可接受值 |
|---|---|---|
| IEC 60695-2-13 | 燃燒線點火溫度 | ≥ 775°C (標準)；≥ 960°C (網格升級) |
| IEC 60112 | 比較追蹤指數 | ≥ 400 V (標準)；≥ 600 V (電網升級) |
| UL 94 | 火焰分類 | V-0 強制適用於所有電網應用 |
| IEC 62271-100 | 類型測試（包括熱） | 完全符合認可實驗室證書 |
| IEC 61006 | 玻璃轉換溫度5 | APG 環氧樹脂的 Tg ≥ 110°C |
步驟 3：依應用環境搭配材料
- 室內氣候控制變電站： BMC/SMC V-0 可接受標準維護計劃
- 戶外電網變電站（環境溫度高）： 需要 APG 環氧樹脂 - Tg ≥ 110°C 可防止峰值負載時的熱軟化
- 工業電網連接 (化學/石化)： APG 環氧樹脂具有耐化學配方 - 鹵化 BMC 可能會在溶劑蒸汽暴露下降解
- 城市地下變電站： APG Epoxy 強制性 - 密閉空間的防火封閉是生命安全的要求
- 沿海電網基礎設施： 表面疏水處理的 APG 環氧樹脂 - 鹽霧會加速較低 CTI 材料的追蹤速度
步驟 4：索取完整的 IEC 認證文件
在核准任何用於網格升級專案的 VS1 氣缸外殼材料之前，請要求：
- UL 94 V-0 測試證書 具有特定材料等級識別
- GWIT 測試報告 根據 IEC 60695-2-13，來自認可實驗室
- CTI 測試報告 根據 IEC 60112，電網級規格顯示 ≥ 600 V
- Tg 測試報告 根據 IEC 61006（DSC 方法），適用於 APG 環氧裝置
- 完整的型式測試證書 符合 IEC 62271-100 標準，包括熱測試和介電測試
步驟 5：依據電網升級目標評估生命週期可靠度
電網升級計畫通常會指定 25-30 年的資產使用壽命，並將干擾降至最低。將材料選擇與生命週期可靠性相匹配：
- DMC： 8-12 年的實際使用壽命 - 不符合電網升級生命週期目標
- BMC/SMC： 在受控環境中的使用壽命為 15-20 年 - 可接受結構性維護
- APG 環氧樹脂： 在所有環境下都有 25-30 年的使用壽命 - 唯一完全符合電網升級可靠性要求的材料

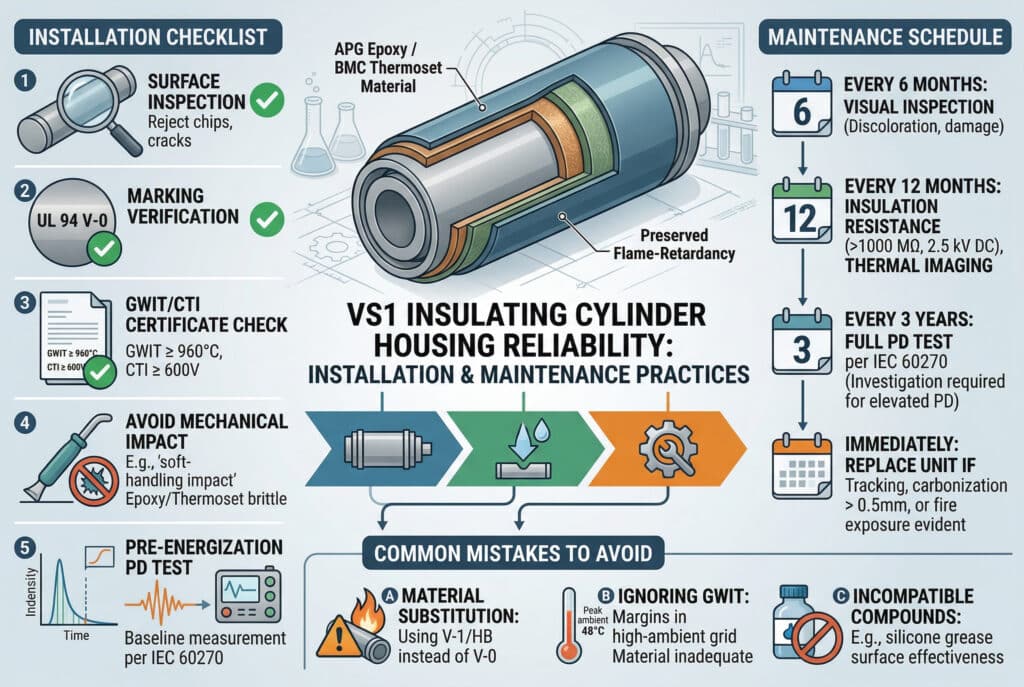

哪些安裝和維護實務可保持阻燃房屋的可靠性？
指定正確的阻燃外殼材料是必要的，但並不足夠。安裝品質和持續的維護作法決定了材料的設計阻燃性能是否能在整個資產生命週期中保持不變。.
阻燃型 VS1 鋼瓶安裝清單
- 收貨時檢查外殼表面 - 拒收任何表面有缺口、裂縫或褪色，可能顯示材料在運送過程中退化的機件
- 驗證 UL 94 V-0 標誌 鋼瓶本體上 - 此標記必須存在且清晰可辨；不存在表示材料不符合規定
- 確認 GWIT 和 CTI 值 在安裝前，測試證書上的測試結果必須與工程規格相符
- 避免處理過程中的機械衝擊 - 環氧樹脂和熱固性外殼較脆；撞擊損壞會產生微裂縫，影響介電和阻燃性能
- 進行通電前 PD 測試 - 根據 IEC 60270 進行基線 PD 測量，在面板投入電網前確認外殼的完整性
電網升級裝置的維護時間表
- 每 6 個月一次： 目視檢查表面變色、碳化或機械損傷 - 熱應力或電弧曝露的早期指標
- 每 12 個月一次： 絕緣電阻測量（2.5 kV DC 時 > 1000 MΩ）和熱成像，可在帶電操作期間偵測顯示絕緣劣化的熱點
- 每 3 年一次： 根據 IEC 60270，在 1.2 × Un 的條件下進行完全局部放電測試 - APG 環氧裝置的局部放電 > 10 pC，或 BMC/SMC 裝置的局部放電 > 20 pC，需要立即進行調查。
- 立即： 更換任何出現表面痕跡、碳化深度 > 0.5 mm 或有火焰曝露跡象的鋼瓶，不論預定的更換時程為何
影響阻燃性能的常見錯誤
- 在電網升級採購時，以 V-1 或 HB 等級的材料取代，以降低成本： V-1 材料可在 60 秒內自行熄滅，而 V-0 材料只需 10 秒 - 在密閉的變電站圍牆內，這 50 秒的額外燃燒時間代表著生命安全風險
- 在熱帶或高環境溫度電網環境中忽略 GWIT 規格： 環境溫度高於 40°C 時，工作溫度與 GWIT 之間的有效差異會顯著收窄 - 在熱帶電網裝置中，環境溫度為 25°C 時適用的 775°C GWIT 材料，在峰值環境溫度為 48°C 時可能會變得微不足道。
- 在未驗證相容性的情況下，將矽脂用於阻燃表面： 某些矽化合物會改變 BMC 材料的表面化學結構，從而降低其表面阻燃效果 - 請務必只使用製造商認可的化合物
- 在發生任何電弧故障事件後未重新進行測試： 暴露於電弧能量下的 VS1 鋼瓶外殼可能外觀上看似無損，但內部卻出現微裂紋和阻燃填料損耗 - 故障後必須進行 PD 和目視檢查，然後才可恢復使用。
總結
VS1 絕緣鋼瓶的阻燃外殼材料選擇是一項精密的工程決策，直接影響電網可靠性、人員安全和長期資產效能。從 UL 94 V-0 等級和 GWIT 臨界值到 CTI 值和 IEC 62271-100 型式測試合規性，選擇矩陣中的每個參數都是為了確保在 25-30 年的電網升級資產使用期限內，鋼瓶外殼在正常和故障條件下都能安全運作。. 在 Bepto Electric，我們提供的每一個 VS1 絕緣油壓缸都製造出經全面認證的阻燃外殼材料、完整的 IEC 標準文件，以及應用工程支援 - 因為在電網升級基礎建設中，材料成本與安全效能之間的折衷是無法接受的。.
關於 VS1 絕緣鋼瓶阻燃外殼材料選擇的常見問題解答
問：用於中壓電網升級變電站應用的 VS1 絕緣鋼瓶外殼的最低阻燃等級要求是什麼？
A: UL 94 V-0 是所有電網升級應用的強制性最低標準。V-0 要求在火焰熄滅後 10 秒內自動熄滅 - 由於在密閉的變電站機櫃中存在火勢傳播風險，因此電網基礎設施中的中壓開關設備不接受 V-1 或 HB 等級的材料。.
問：VS1 圓柱式外殼材料的比較追蹤指數 (CTI) 如何影響符合 IEC 標準的電網升級專案的可靠性？
A: CTI 決定在電氣壓力和污染下的導電軌跡阻抗。IEC 60112 材料組別 I（CTI ≥ 600 V）是電網級可靠性的要求。CTI 較低的材料在污染和濕氣暴露下會更快地形成軌跡通道，減少有效爬電距離，加速絕緣故障。.
問：BMC 外殼式 VS1 絕緣鋼瓶能否符合 IEC 62271-100 對 25 kA 故障等級電網升級變電站的要求？
A: 具有 UL 94 V-0 和 GWIT ≥ 775°C 的 BMC 在 25 kA 時符合 IEC 62271-100 類型測試要求。然而，對於電弧能量暴露最大化的關鍵電網基礎設施，GWIT ≥ 960°C 和 CTI ≥ 600 V 的 APG 環氧樹脂可提供明顯更高的安全餘量，是 25 kA 及以上故障等級的首選規格。.
問：電網應用中 VS1 絕緣鋼瓶外殼材料的發光線點火溫度測試受哪個 IEC 標準規範？
A: IEC 60695-2-13 規範 Glow Wire Ignition Temperature (GWIT) 測試。對於標準中電壓應用，GWIT ≥ 775°C 是最低要求。對於故障程度高或安裝環境狹窄的電網升級專案，請指定 GWIT ≥ 960°C，並要求認可的第三方實驗室出具測試證書。.
問：熱帶網格環境中的環境溫度如何影響 VS1 絕緣鋼瓶的阻燃材料選擇？
A: 在峰值環境溫度高於 40°C 的熱帶環境中，工作溫度與材料的 GWIT 之間的熱差會顯著收窄。在這些條件下，必須使用耐熱等級為 F 級 (155°C) 且 GWIT ≥ 960°C 的 APG 環氧樹脂 - 耐熱等級為 B 級 (130°C) 且 GWIT 為 775°C 的 BMC 材料在持續的高環境溫度下無法提供足夠的安全餘量。.
