簡介
在石化煉油廠、沿海工業園區、肥料生產廠以及離岸平台上蓋中，中壓開關設備面臨著任何保護繼電器都偵測不到、過電流設定也無法減緩的對手：腐蝕。. 硫化氫 (H₂S)1 水蒸氣、含氯鹽霧、氨氣和酸性冷凝水會侵蝕金屬元件、降低傳統絕緣表面的性能，並靜靜消耗保持中壓系統安全的介電間隙。大多數工程師在指定用於腐蝕環境的開關設備升級時，都會專注於外殼 IP 等級和不銹鋼硬體 - 而忽略了整個組件中最重要的防腐決策：嵌入式電極本身的絕緣技術。. 直接的答案是：採用 APG 環氧樹脂整體封裝的固體絕緣嵌入式電線桿，在工業廠房環境中可提供一系列的耐腐蝕優勢，遠超過簡單的防潮功能 - 這些優勢可直接轉化為更長的資產生命週期、減少維護負擔，以及可量化的更低成本。 總擁有成本2 與任何其他中壓絕緣方法相比。. 對於計劃在腐蝕性地區升級中壓開關器的工廠工程師，以及評估生命週期成本而非單價的採購經理而言，這篇文章揭示了全貌。.
目錄
- 是什麼讓腐蝕性工業環境對傳統中壓絕緣造成如此大的破壞？
- 固體 APG 環氧樹脂如何透過多種機制抵抗腐蝕侵襲？
- 如何為腐蝕性地區升級選擇和指定固體絕緣嵌入式電線桿？
- 在腐蝕性工廠中，固體封裝具有哪些生命週期和維護優勢？
是什麼讓腐蝕性工業環境對傳統中壓絕緣造成如此大的破壞？

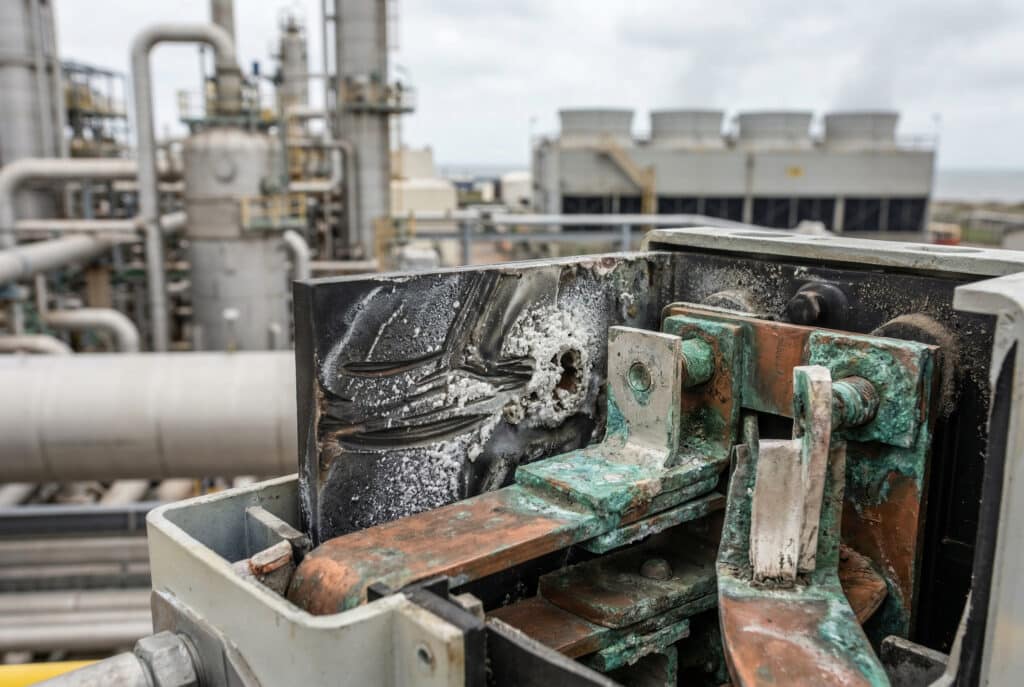

要瞭解固體封裝為何能在腐蝕性環境中帶來隱藏的優勢，首先必須精確瞭解腐蝕性工業環境如何攻擊傳統中壓絕緣系統，以及攻擊機制為何比大多數工程師所想像的更多樣化、更隱蔽。.
工業廠房的四種腐蝕性攻擊媒介
攻擊矢量 1：化學蒸汽滲透
工業工廠會產生特定製程的腐蝕性大氣。石化設施會產生硫化氫 (H₂S) 和二氧化硫 (SO₂)。化肥廠排放氨 (NH₃) 和硝酸蒸氣。紙漿廠和造紙廠會產生二氧化氯和氯化氫。這些蒸氣會透過電纜入口、通風縫隙和門封條滲入傳統開關機殼 - 侵蝕銅導體、鍍銀觸頭以及空氣絕緣或部分絕緣元件的表面。其結果是絕緣層表面逐漸出現痕跡、接觸電阻增加、介電體加速老化。.
攻擊媒介 2：鹽霧和氯化物離子侵入
沿海工業廠房 - 港邊煉油廠、離岸平台電氣室、海運碼頭開關設備 - 經歷鹽霧滲入而沉積的問題。 氯离子3 在絕緣表面上。氯化物污染會大幅降低表面電阻率，從而在專為乾淨空氣條件而設計的爬電距離上形成導電洩漏路徑。足夠的爬電距離 IEC 608154 污染等級 II 在沿海工業環境中的氯化物沉積後幾個月內就會變得功能不足。.
攻擊向量 3：冷凝與循環濕度
帶有製程熱源的工廠 - 爐子、反應器、熱交換器 - 會產生局部的熱梯度，驅使電氣設備表面的冷凝循環。重複的濕潤和乾燥會在絕緣表面沉積導電污染膜，逐漸形成傳統空氣絕緣組件無法去除的易追蹤層。在以定期關機-重新啟動週期的輪班模式運作的工廠中，每年的冷凝暴露量相當於數十個月的正常服務。.
攻擊矢量 4： 空氣中微粒的機械磨損
水泥廠、採礦作業和煉鋼廠會產生空氣中的磨蝕性微粒 - 矽塵、氧化鐵、碳酸鈣 - 這些微粒會侵蝕傳統聚合物絕緣體的表面，並產生微小凹坑來吸附濕氣和污染物。表面侵蝕會降低爬電距離的有效性，並產生表面放電的成核點。.
傳統絕緣材料如何在腐蝕攻擊下失效
| 絕緣類型 | 腐蝕環境中的主要失效模式 | 第一次維護事件的典型時間 |
|---|---|---|
| 空氣絕緣開放式組件 | 表面追蹤、導體腐蝕、接觸氧化 | 2-5 年 |
| 組裝多部分環氧樹脂 | 介面汙染侵入、機械接頭腐蝕 | 5-8 歲 |
| 油隔離（傳統） | 油污染、密封降解、油酸互動 | 3-7 歲 |
| 鑄造 APG 環氧樹脂 (固體封裝) | 表面追蹤（可管理）、零內部攻擊 | 12-18 歲 |
| 矽改性 APG 環氧樹脂 | 表面軌跡最小，疏水性表面可自潔 | 18-25 歲 |
這種模式很明顯：每種將內部金屬元件或絕緣界面暴露在工廠大氣中的絕緣方法，在腐蝕環境中的劣化速度都遠遠快於在清潔工業條件下的劣化速度。固體封裝完全消除了內部暴露 - 而這只是其隱藏優點的第一點。.
固體 APG 環氧樹脂如何透過多種機制抵抗腐蝕侵襲？

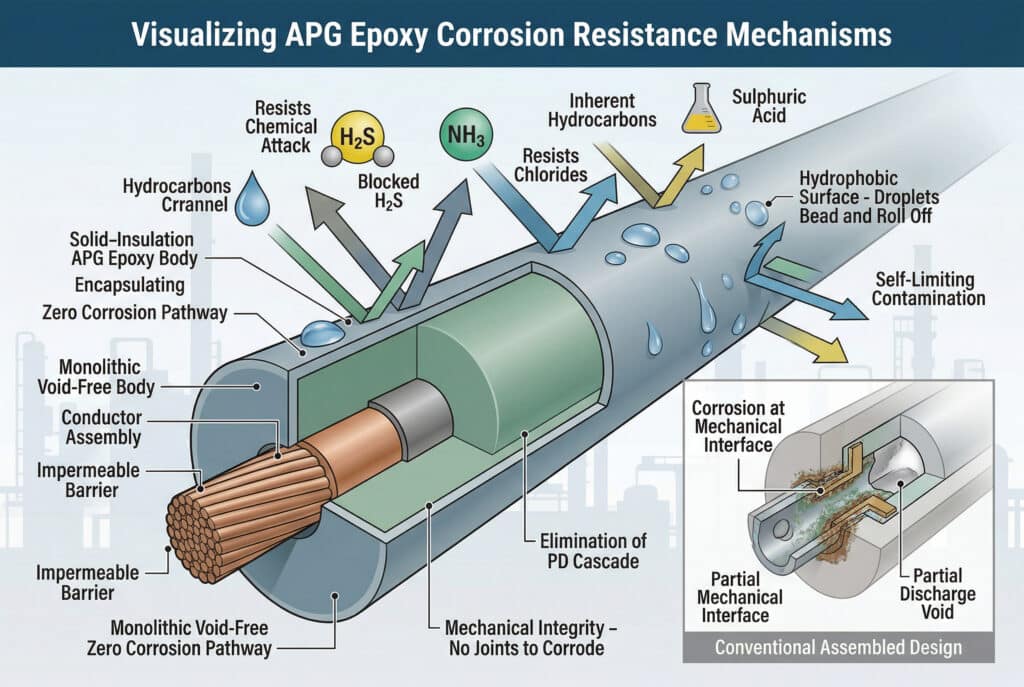

固體絕緣嵌入式電極的耐腐蝕性並非單一特性 - 它是多種保護機制同時作用的結果，這些機制共同作用，將重要的電氣元件與腐蝕性的工廠環境隔離。了解每種機制，就能發現真正隱藏在標準產品資料表中的優點。.
隱藏效益 1：完全導體隔離 - 零腐蝕途徑
在傳統的空氣絕緣或組裝絕緣 MV 組件中，銅導體、接觸面和金屬結構組件透過氣隙、表面塗層或機械絕緣屏障與大氣隔離 - 這些都無法提供密封隔離。在鑄造的 APG 埋入式電極中，整個導體組件都是與空氣隔離的。 封裝在一體成型的無空隙環氧體內，與任何金屬表面均無大氣通路。. 硫化氫無法接觸到銅。氯化物離子無法接觸到接觸鍍銀。氨氣無法侵蝕導體絕緣層。長年累月使傳統組件退化的化學腐蝕攻擊媒介根本不存在。.
隱藏效益 2：疏水表面化學 - 自我限制污染
標準 APG 環氧樹脂的水接觸角約為 70-80°，具有中度疏水特性。矽改性環氧樹脂等級的接觸角達到 100-110° - 真正的疏水表面會使水滴成珠狀滾落，而不會擴散成導電膜。在冷凝和製程濕氣無法避免的腐蝕性工業環境中，這種表面化學上的差異非常顯著：疏水性表面無法維持連續的導電濕膜，而導電濕膜則會驅使親水材料的表面追蹤。沉積的污染物附著力較低，在例行維護時也較容易清除。.
隱藏效益 3：固化環氧樹脂基材的耐化學性
完全固化的 APG 環氧樹脂對各種工業化學品具有極佳的耐受性：
| 化學劑 | 抗 APG 環氧樹脂 | 對腐蝕性工廠的影響 |
|---|---|---|
| 硫化氫 (H₂S) | 極佳 | 適用於石化和煉油廠環境 |
| 氨 (NH₃，稀釋) | 良好 | 適用於肥料廠 MV 開關裝置 |
| 硫酸（稀釋，<10%） | 良好 | 適用於電池室和電化廠 |
| 氯化鈉溶液 | 極佳 | 適用於沿海和海洋工業應用 |
| 碳氫油和燃料 | 極佳 | 適用於油庫和煉油廠環境 |
| 氯氣（乾氣） | 中度 | 紙漿/造紙廠需要硅改性等級 |
| 硝酸（濃縮） | 有限責任 | 需要特殊塗層；請諮詢製造商 |
隱藏效益 4：消除內部腐蝕驅動的局部放電
在組裝好的多部分絕緣系統中，機械介面上的腐蝕 - 螺栓螺紋、壓縮接頭、黏合劑接合線 - 會隨著腐蝕產物的累積和接頭幾何形狀的改變而產生微縫。在電壓應力下，這些微縫會變成充滿空氣的空隙，從而引發 局部放电5 侵蝕周圍的絕緣層。這是一種 腐蝕-PD 連鎖故障 這在整體鑄造 APG 封裝中是完全不存在的 - 因為沒有內部介面會產生腐蝕空隙。.
隱藏效益 5：腐蝕環境熱循環下的機械完整性
位於腐蝕性環境中的工業廠房通常也會經歷劇烈的熱循環 - 製程熱、室外溫度變化以及停機-重新啟動週期。在組裝好的絕緣系統中，機械接縫處的腐蝕會降低維持介面完整性的夾緊力，使熱循環逐漸打開原本緊密的間隙。鑄造 APG 封裝沒有機械接縫處的腐蝕 - 整體作為單一材料系統對熱循環產生反應，在整個使用壽命中保持其幾何完整性和介電性能。.
客戶案例 - 海岸石化園區升級：
東南亞某沿海石化綜合企業的一位工廠工程師正計劃為處理富含硫化氫氣流的加工區進行中壓開關設備升級。現有的開關設備已有 15 年歷史，使用的是組裝型絕緣嵌入式電極，由於接觸腐蝕和表面軌跡故障，需要進行三次部分更換。工廠工程師最關心的不是前期成本，而是消除由腐蝕引起的故障模式，這些故障在過去五年中曾導致兩次意外停工。Bepto 提供了鑄造 APG 固體絕緣嵌入式電極，其表面經矽改性環氧樹脂處理，具有 IP67 等級，指定用於 H₂S 服務。經過 30 個月的運轉後，在先前組件於 5 年內發生故障的相同製程區域中，與腐蝕相關的維護事件記錄為零。工廠工程師指出： “「密封的整體式機身簡單地消除了等式中的腐蝕問題 - H₂S 沒有任何東西可以攻擊」。”
如何為腐蝕性地區升級選擇和指定固體絕緣嵌入式電線桿？

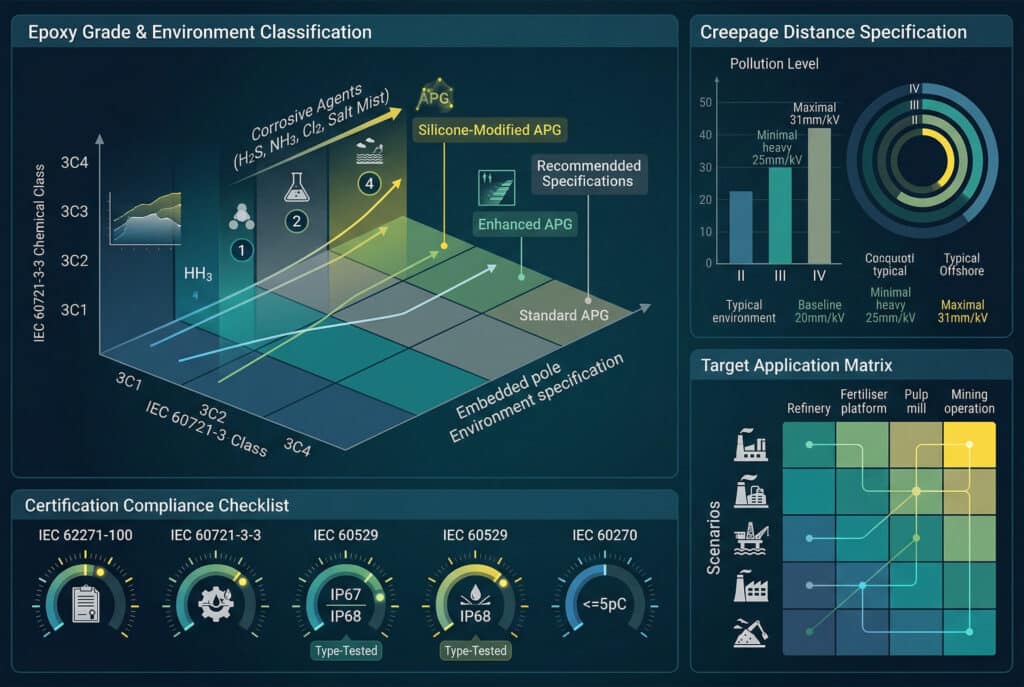

為腐蝕性地區升級指定固體絕緣嵌入式電極需要超越標準的 IEC 電壓等級和電流額定參數，以應對安裝地點的特定腐蝕性環境特性。.
步驟 1：描述腐蝕環境的特性
在選擇任何嵌入式磁極規格之前，必須正式確定腐蝕環境的特性：
- 識別主要的腐蝕劑： H₂S、NH₃、Cl₂、鹽霧、酸蒸氣或其組合
- 確定濃度等級： 連續性低濃度接觸與偶發性高濃度事件（製程故障、排氣）
- 評估 IEC 60721-3-3 環境分類： 等級 3C1（低化學性）至 3C4（嚴重化學性） - 此分類會驅使環氧等級的選擇
- 根據 IEC 60815 評估污染等級： 污染等級 III 或 IV 是典型的沿海工業和重化學工廠環境
- 記錄濕度和冷凝頻率： 連續高濕度與週期性冷凝
步驟 2：針對腐蝕性環境選擇環氧級別
| 環境分類 | 推薦的環氧等級 | 關鍵特性 | 典型應用 |
|---|---|---|---|
| IEC 3C1 - 低化學物質 | 標準 APG 環氧樹脂 | 良好的耐化學性 | 輕工業、內陸工廠 |
| IEC 3C2 - 中度化學品 | 增強型 APG 環氧樹脂 | 提高表面耐磨性 | 沿海工業、溫和化學品 |
| IEC 3C3 - 高化學 | 矽改性 APG 環氧樹脂 | 疏水性、抗 H₂S | 石化、化肥、海洋 |
| IEC 3C4 - 極高化學 | 專用填充環氧 + 塗層 | 最大的化學阻隔性 | 離岸、氯氣、製酸廠 |
步驟 3：指定污染層的爬電距離
腐蝕性環境會沉積導電污染，減少有效的爬電距離。根據 IEC 60815 污染等級指定爬電距離 - 而非標準 IEC 62271-100 的最小值：
- 污染等級 II（標準）： 20 mm/kV - 基線，不適用於大多數腐蝕性工業環境
- 污染等級 III（重度）： 25 mm/kV - 沿海工業和化學工廠應用的最小值
- 污染等級 IV（非常嚴重）： 31 mm/kV - 離岸、重化學品及高 H₂S 環境所需
步驟 4：確認 IP 等級和密封完整性
- 最低 IP67 適用於所有腐蝕性地區的嵌入式電線桿 - 完全防塵且耐臨時浸泡
- IP68 適用於離岸或洪水風險的腐蝕性環境
- 指定 IP 等級必須為 經過型式測試, 非自我聲明 - 索取 IEC 60529 測試證書
- 確認端子連接區和電纜入口點在安裝後維持指定的 IP 等級 - 如果開關面板的電纜接頭安排允許腐蝕性氣體進入，則嵌入式極柱本體的 IP 等級無關緊要。
步驟 5：匹配標準和認證
- IEC 62271-100： 核心 VCB 標準 - 確認來自認可實驗室的型式測試證書
- IEC 60721-3-3： 環境等級 - 確認製造商已針對指定的化學等級測試或驗證環氧等級。
- IEC 60529： IP 等級測試證書 - 已通過型式測試，非自我宣告
- IEC 60270： 局部放電證書 - ≤ 5 pC 確認無空隙鑄件適用於腐蝕性環境服務
- IEC 60815： 符合爬電距離 - 確認符合污染等級的指定 mm/kV
應用場景 - 腐蝕性工業廠房升級
- 陸上石化煉油廠 (H₂S 服務)： 矽改性 APG 環氧樹脂、IP67、污染等級 III 爬電等級、IEC 3C3 化學分類
- 沿海肥料廠（NH₃ + 鹽霧）： 增強型 APG 環氧樹脂、IP67、污染等級 III-IV、耐腐蝕端子硬體
- 海上平台頂端 MV 開關設備： 專用填充環氧樹脂、IP68、污染等級 IV、完整的海洋環境認證
- Pulp and Paper Mill (Cl₂ 環境)： 表面塗層的矽改性環氧樹脂、IP67、污染等級 III、年度表面檢查規範
- 沿海採礦作業（鹽霧 + 灰塵）： 增強型 APG 環氧樹脂、IP67、污染等級 III、延伸爬電距離
在腐蝕性工廠中，固體封裝具有哪些生命週期和維護優勢？

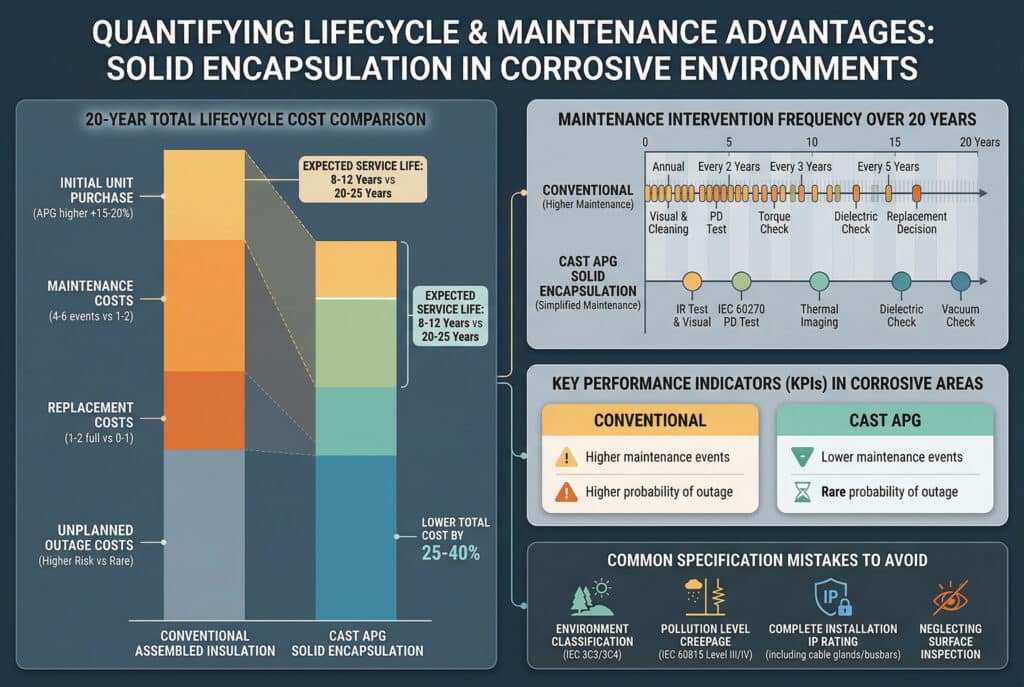

在腐蝕區域進行固體封裝的隱藏優勢最終體現在生命週期和維護方面 - 這也是在工業設備升級中指定鑄造 APG 預埋桿的真正經濟效益可量化之處。.
超過 20 年的生命週期成本比較
| 成本類別 | 傳統組裝隔熱 | 鑄造 APG 固體封裝 | 差異 |
|---|---|---|---|
| 單位購買價格 | 基線 | +15-20% 保險費 | 鑄造 APG 較高 |
| 預期使用壽命（腐蝕環境） | 8-12 歲 | 20-25 年 | 鑄造 APG 2 倍長 |
| 維護干預（20 年） | 4-6 項活動 | 1-2 項活動 | 鑄造 APG 3-4× 減少 |
| 意外停電事件（20 年） | 2-3 個可能 | 罕見 | 鑄造 APG 顯著降低 |
| 重置成本（20 年） | 1-2 個完整替換 | 0-1 替換 | 鑄造 APG 下部 |
| 總生命週期成本（20 年） | 更高 | 由 25-40% 降低 | 鑄造 APG 生命週期贏家 |
維護計劃的差異
在腐蝕性環境中的傳統組裝絕緣 - 需要維護：
- 年度： 目視檢查表面軌跡、接觸腐蝕和介面退化；清潔和處理暴露表面
- 每 2 年一次： 絕緣電阻測試；接觸電阻測量；介面扭力檢查
- 每 3 年一次： 局部放電測試；更換腐蝕的硬體；評估介面狀況
- 每 5 年一次： 全介電體耐壓測試；評估更換決定
鑄造 APG 固體封裝在腐蝕性環境中 - 需要維護：
- 每 3 年一次： 外部環氧表面目視檢查；紅外線測試；接觸電阻測量
- 每 5 年一次： 局部放電測試 (IEC 60270)；負載下的熱成像
- 每 10 年一次： 在 80% 類型測試電壓下進行全介電體耐壓測試；真空完整性檢查；替換規劃評估
應避免的常見安裝錯誤
- 針對腐蝕性環境指定標準污染等級爬電距離 - 最常見的規格錯誤；對於化學工廠和沿海工業應用，始終應用 IEC 60815 污染等級 III 或 IV 爬電距離
- 假設 IP67 機體等級涵蓋完整安裝 - 嵌入式電極本體是密封的，但電纜接頭入口、匯流排連接和面板門密封必須獨立保持腐蝕環境排除；檢查並指定所有穿透點
- 在維護計劃中忽略表面檢查 - 即使是單片 APG 環氧表面，在嚴苛的化學環境中也會隨著時間產生軌跡；每年進行目視檢查和定期進行表面電阻測量仍是必要的。
- 忽略採購規格中的腐蝕性環境分類 - 標準 IEC 62271-100 採購規格未提及化學環境分類；請在採購訂單中明確提及 IEC 60721-3-3 等級，以確保提供正確的環氧等級
總結
在具腐蝕性的工業領域中，固體封裝的隱藏優勢並非行銷宣稱 - 而是以整體、耐化學性、密閉 APG 環氧樹脂本體取代暴露於大氣中的絕緣界面的直接工程結果。. 完整的導體隔離、疏水表面化學、廣泛的耐化學性、消除腐蝕驅動的局部放電，以及在熱循環下的機械完整性，這些特點結合在一起，使中電壓絕緣系統在腐蝕性工廠環境中的表現優於其他所有替代方案，而且在 20 年的工業資產期間，其生命週期成本優勢更具有決定性。. 在 Bepto Electric，我們用於腐蝕性地區應用的固體絕緣嵌入式電極有標準、增強和硅改性 APG 環氧等級，具有完整的 IEC 60721-3-3 環境分類文件、IP67/IP68 類型測試密封和 IEC 60270 局部放電認證 - 專門針對傳統絕緣經常失效的環境提供。.
有關腐蝕性工業環境中固體封裝的常見問題解答
問：對於安裝在會持續暴露於低濃度硫化氫的石化廠中的固體絕緣嵌入式電線杆，應該指定何種等級的環氧樹脂？
A: 指定符合 IEC 60721-3-3 Class 3C3 的硅改性 APG 環氧樹脂。此等級具有 H₂S 耐化學性質、可防止導電污染膜形成的疏水表面特性，以及 IP67 密封性 - 這是中壓開關器連續 H₂S 服務的最低正確規格。.
問： 固體 APG 封裝如何防止影響工業廠房組裝絕緣系統的腐蝕-局部放電連鎖故障？
A: 鑄造 APG 封裝消除了所有內部機械介面，而這些介面會積聚腐蝕產物並產生微縫。沒有了內部介面，也就沒有了腐蝕產生的空隙來啟動局部放電 - 在整體式固體封裝中，結構上不存在連鎖失效機制。.
問：在暴露於鹽霧的沿海工業廠房中，應規定固體絕緣嵌入式電線杆的爬電距離為何？
A: 對於經常暴露在鹽霧中的沿海工業應用，指定最低 25 mm/kV（IEC 60815 污染等級 III）。對於持續鹽霧的離岸或嚴苛沿海環境，指定為 31 mm/kV（污染等級 IV），以在污染負載下維持足夠的表面介電餘量。.
問：在腐蝕性工廠環境中，鑄造 APG 固體絕緣預埋電線桿的壽命比組裝絕緣長多少？
A: 在腐蝕性工業環境中，鑄造 APG 預埋式電極的使用壽命可達 20-25 年，而組裝式絕緣系統的使用壽命僅為 8-12 年。2 倍的生命週期優勢，再加上 3-4 倍的維護干預次數，在 20 年的工廠資產期限內，可降低 25-40% 的總生命週期成本。.
問：哪個 IEC 標準定義了在指定用於腐蝕性地區工業廠房升級的固體絕緣嵌入式電極時，應參考的化學環境分類？
A: IEC 60721-3-3 定義固定使用環境分類，包括化學環境等級 3C1 至 3C4。請在採購規格中明確參考此標準以及 IEC 62271-100，以確保針對安裝地點的特定腐蝕環境提供正確的環氧等級。.
