簡介
身為擁有超過 12 年中壓電力系統經驗的 Bepto Electric 銷售總監，我經常與 EPC 承包商和採購經理交談，他們正在與意想不到的系統故障作鬥爭。最隱蔽的罪魁禍首是什麼？不受控制的局部放電 (PD)。當使用不合格的模壓絕緣材料時，無形的局部放電會使環氧樹脂基質悄悄降解，最終損害整個面板的完整性。工程師和維護團隊經常會遇到這樣的情況：開關設備通過了最初的出廠測試，但在工業或電網環境中運行幾年後卻出現災難性故障。出現這種情況的原因是，標準的工頻擊穿測試僅評估短期過電壓耐受性。為了確保真正的可靠性，我們必須深入探究成型絕緣零件的絕緣性能。我們在薛寨工業區的廠房製造過程中嚴格控制局部放電，以確保長期的穩定性。讓我們一起探討局部放電發生的確切原因，以及如何優化您的中壓系統。.
目錄
是什麼導致模塑絕緣體的局部放電？
為了保護中電壓網路，我們必須先定義我們要對抗的是什麼。工頻耐壓評估的是元件處理短期極端過電壓的能力，而測量的是元件的耐電壓。 局部放电1 基本上是評估模塑絕緣材料的長期使用壽命。.
在環氧樹脂這種致密的有機聚合物絕緣材料中，微小的空隙或雜質會產生局部放電。隨著時間的推移，這些氣穴內的電離會導致化學腐蝕，分解有機材料。這種降解會以微觀的枝狀模式進入絕緣層，稱為 電氣佈線2, ，最終形成完整的 介電擊穿3.
幾個特定的製造和環境因素直接決定了模塑絕緣體的局部放電行為：
- 內部空隙：原料中的水分、壓縮空氣或混合過程中真空度不佳，都可能在環氧樹脂內部形成微小氣孔。.
- 雜質：鑄造過程中引入的灰塵或金屬微粒會扭曲電場，大幅降低電離閾值。.
- 固化程度：顏色 玻璃轉換溫度4 反映環氧樹脂的分子交聯；固化時間或溫度不足會直接導致 PD 值升高。.
- 熱應力裂縫：模具設計不良，沒有適當的過渡半徑，會造成應力集中，導致冷卻後內部產生微裂縫。.
優質模壓絕緣體如何保持高絕緣性能？
模塑絕緣材料具有無與倫比的絕緣性能的秘訣在於掌握了 自動加壓凝膠 (APG)5 製程。由於局部放電源自於內部缺陷，我們的製造規程完全著重於消除這些微小的漏洞，以確保最佳的電流傳導和熱能管理。.
透過在 APG 固化階段持續施壓，環氧混合物可保持極高的密度，防止氣泡的形成。此外，對於需要屏蔽的元件而言，高壓導體與接地網之間的同軸對齊非常重要；更好的對齊可產生更均勻的電場，並顯著降低 PD 值。標準的工業可接受限值規定在 1.1 倍的額定電壓下低於 10pC，但優質的內部工廠控制通常要求低於 3pC，以保證最長的使用壽命。.

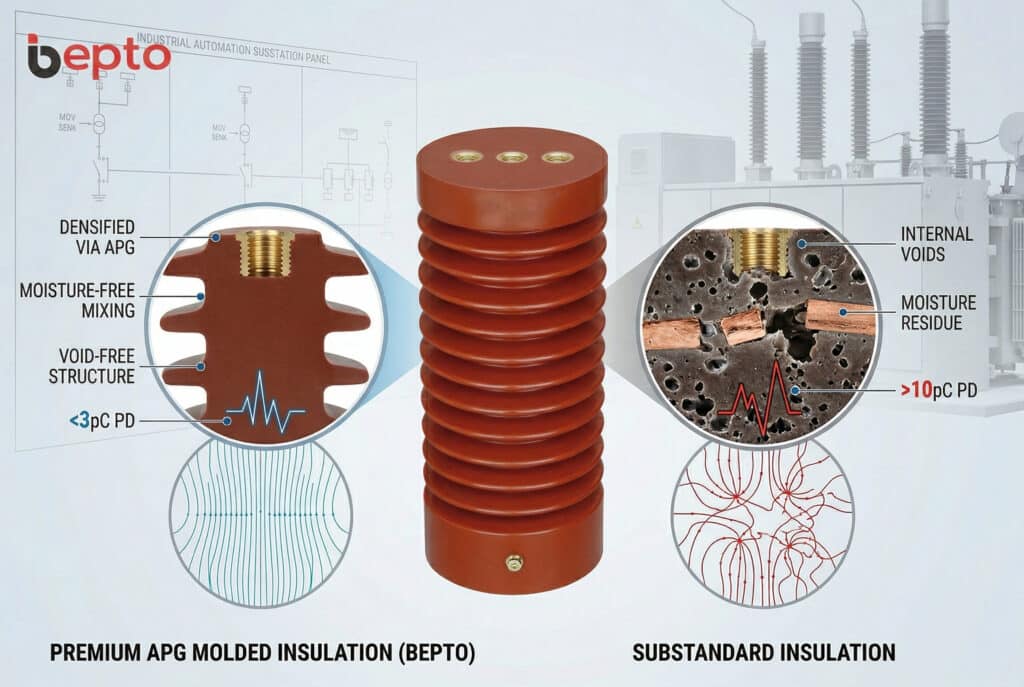

模塑絕緣品質的比較分析
| 參數 | 高級模壓絕緣材料 (Bepto) | 不合標準的絕緣 |
|---|---|---|
| 材料加工 | 真空混合，無濕氣 | 標準大氣混合 |
| 絕緣性能 | 高密度，PD < 3pC | 易產生空洞，PD > 10pC |
| 熱性能 | 完全固化，最佳化 Tg | 固化不完全，容易開裂 |
| 應用 | 高應力 MV 變電站 | 僅適用於室內輕負載 |
考慮最近的一個案例，一位務實的採購經理為一家大型工業自動化工廠進行採購。他之前採購了較便宜的絕緣體，這些絕緣體在紙上看來完全一樣。然而，他的團隊在試運轉期間經歷了 15% 的故障率，原因是隱藏的內部空隙導致絕緣體失效。當他改用我們經過嚴格測試的模壓絕緣體時，優異的 APG 加工和嚴格的 <3pC 放電限制意味著零項目返工，為他的公司節省了數以千計的 EPC 延遲罰款。.

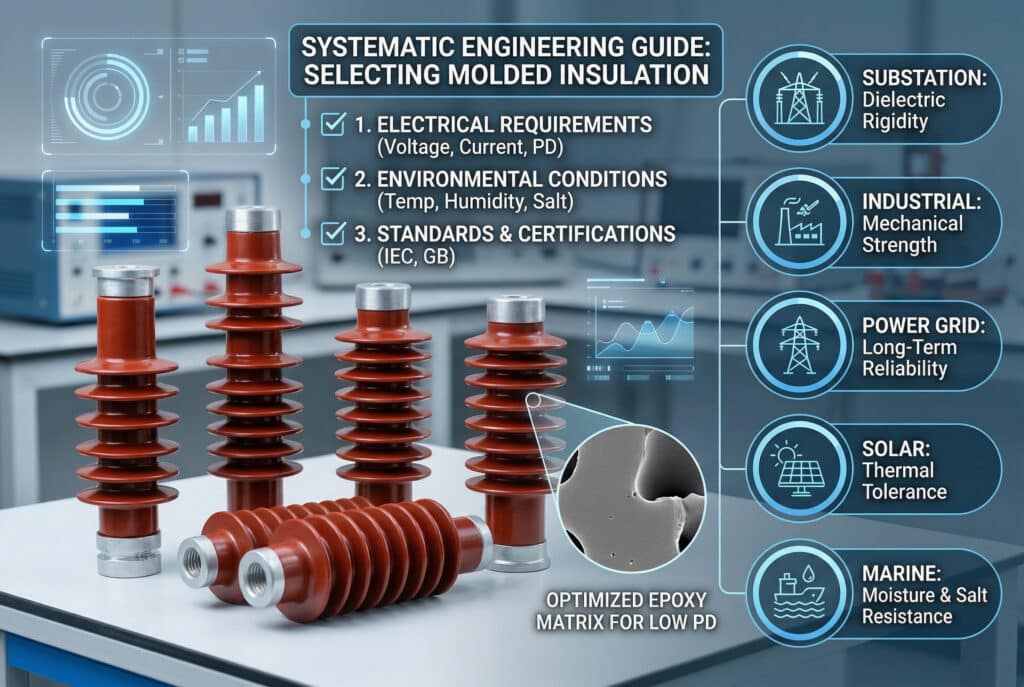

如何為中壓系統選擇模塑絕緣？
選擇合適的模塑絕緣材料不僅僅是尺寸匹配的問題，還需要系統化的工程方法，以避免日後發生故障排除的噩夢。以下是一份明確的逐步指南。.
步驟 1：定義電氣需求
- 額定電壓：確定額定和最大系統電壓。.
- 電流負載：確保嵌入式導體能夠處理連續電流，而不會超出熱極限。.
- 局部放電限制：確認出廠測試參數符合您特定的電網需求，確保長期的介電強度。.
步驟 2：考慮環境條件
- 溫度：環境溫度升高會增加環氧樹脂基材產生熱應力的風險。.
- 濕度：表面的濕氣會大幅加強表面放電；濕度 >80% 的環境需要專門的表面處理或可控制的室內氣候。.
- 污染程度：工業區的灰塵和鹽霧會影響爬電距離。.
步驟 3：匹配標準與認證
- IEC / GB 標準：確保符合公認的測試規範 (如開關設備的 GB 3906-2006)。.
- 類型測試報告：需求實際數據圖表，顯示隔熱層在嚴格測試下的性能。.
關鍵應用場景
- 變電站：需要最高的介電剛性，以承受電網級的開關浪湧。.
- 工業級：需要強大的機械強度，以承受重型機械的持續震動。.
- 電網：需要卓越的長期可靠性，以防止大規模停電。.
- 太陽能：必須能承受每日劇烈的溫度波動而不產生微裂縫。.
- 船用：需要極強的防潮能力，以及鹽分引起的表面痕跡。.

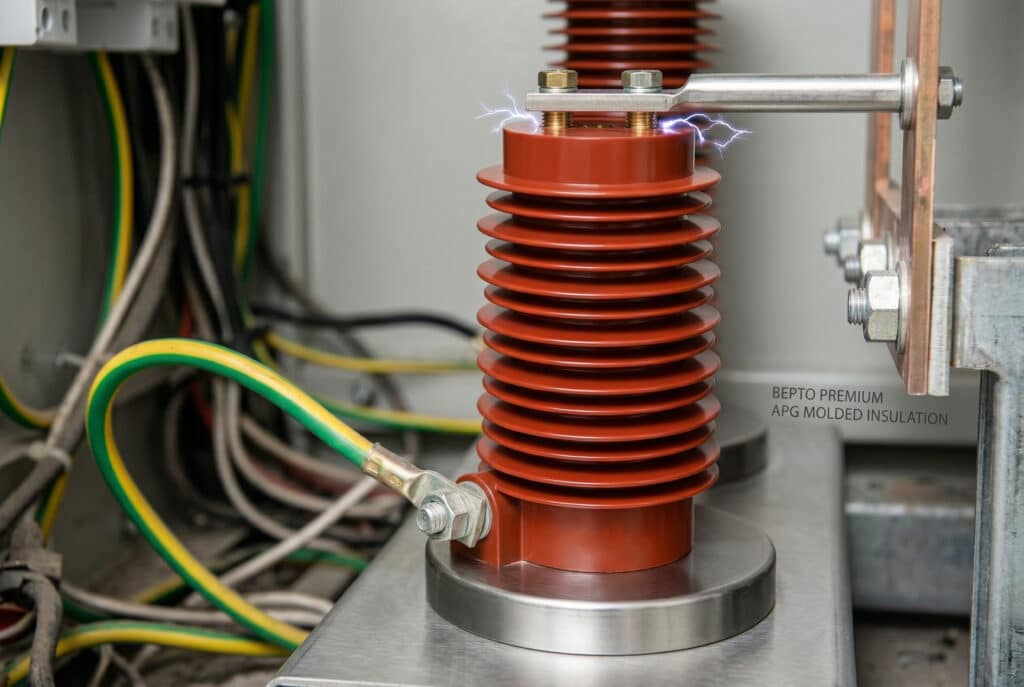

安裝期間常見的故障排除錯誤有哪些？
如果在最後的組裝過程中處理不當，即使是製造最精準的模製絕緣材料也可能失效。對安裝後的問題進行故障排除時，往往會發現一些簡單、可避免的錯誤。.
正確的安裝與維護程序
- 確認電壓和電流的額定值完全符合面板規格。.
- 確保安裝環境完全乾燥且無施工粉塵。.
- 精確對齊組件，避免在環氧樹脂本體上施加機械彎曲應力。.
- 調試前進行徹底的電源頻率和基線局部放電測試。.
常見的故障排除錯誤
- 忽略表面污染：在絕緣體表面骯髒或潮濕時嘗試進行高壓測試，會造成嚴重的表面放電，掩蓋內部缺陷，並可能損壞裝置。.
- 接地不當：未建立表面接地層的安全連接可能會導致浮動電勢和破壞性火花放電。.
- 熱衝擊：將新製造或安裝的環氧零件暴露在突如其來的極度寒冷環境中，可能會引發內部應力裂縫，損害隔熱層。.
總結
確保您的中電壓基礎設施安全，就必須毫不妥協地注意局部放電。透過指定高密度、經過嚴格測試的模壓絕緣，您可以有效消除導致過早電氣樹狀化的微小空隙和熱應力。大意是：投資於 APG 製造的精密絕緣體，並採用經過驗證、以數據為依據的局部放電控制，是系統可靠度與安全性的最終保障。.
關於模塑絕緣局部放電的常見問題
問：模塑絕緣中的局部放電究竟是什麼？
答：它是在環氧樹脂內部的微小空隙或雜質中發生的局部電擊，不會立即橋接電極，但會隨著時間的推移逐漸降低絕緣性。.
問： 為何局部放電比工頻擊穿更危險？
答：在極端電壓下會立即發生功率頻率擊穿。在正常工作電壓下，局部放電會持續發生，造成化學腐蝕，最終發生意想不到的故障。.
問：環境濕度如何影響模塑絕緣材料的性能？
答：高濕度（高於 80%）會顯著惡化表面放電。濕氣與表面污垢混合形成導電通路，加速絕緣跟蹤並降低介電強度。.
問：APG 的製程在中壓元件方面有何優勢？
答： 自動加壓凝膠製程在固化過程中保持恆定的壓力，可將內部氣泡降至最低，從而使環氧樹脂基材更加致密，且局部放電量極低。.
問：在開關設備試運行期間，我們如何排除 PD 讀數升高的故障？
答：首先，確保模製絕緣表面完全乾淨。接下來，在重新測試之前，確認所有的接地連接都很穩固，以消除浮動電位。.
