Häufige Fehler bei der Einstellung der Kontaktfederspannung bei Erdungsschaltern

Einführung

Die Kontaktfederspannung ist der mechanisch kritischste Parameter in einer Erdungsschalteranlage - und gleichzeitig der am häufigsten falsch eingestellte Parameter bei der Inbetriebnahme von Industrieanlagen, bei Wartungsarbeiten und bei der Wiederherstellung nach einem Störfall. Die Kontaktfeder erfüllt gleichzeitig zwei Funktionen, die in entgegengesetzte Richtungen wirken: Sie muss eine ausreichende Kontaktkraft erzeugen, um eine niederohmige, thermisch stabile Verbindung bei Nennstrom aufrechtzuerhalten, und sie darf nicht so viel Kraft erzeugen, dass der Messermechanismus klemmt, die Kontaktflächen abplatzen oder die Feder selbst unter der zyklischen Belastung des Normalbetriebs vorzeitig ermüdet. Die folgenschwersten Fehler bei der Spannung der Kontaktfedern von Erdungsschaltern sind keine zufälligen Fehler, sondern systematische Fehler, die vorhersehbaren Mustern folgen: Überspannung bei der Installation, um die vermeintliche Lockerheit des Kontakts zu kompensieren, Unterspannung nach Fehlerereignissen, um den Bedienungsaufwand zu verringern, und Nachspannung ohne Überprüfung des Kontaktwiderstands, wodurch die Federkraft wiederhergestellt wird, ohne zu bestätigen, dass die Kontaktschnittstelle, die sie schützen soll, tatsächlich intakt ist. Für Elektroingenieure in Industrieanlagen und Wartungsteams, die an Mittelspannungserdungsanlagen arbeiten, identifiziert dieser Leitfaden jede Fehlerkategorie und erklärt die IEC 62271-102¹ Sie bietet ein schrittweises Einstellungs- und Überprüfungsverfahren, das verhindert, dass Fehler in der Kontaktfeder zu Ausfällen während der gesamten Lebensdauer führen.

Inhaltsübersicht

• Was ist die Kontaktfederspannung in einem Mittelspannungs-Erdungsschalter und was verlangen die IEC-Normen?
• Was sind die schädlichsten Fehler bei der Einstellung der Kontaktfederspannung in Industrieanlagen?
• Wie wird die Kontaktfederspannung gemäß IEC-Normen bei Erdungsschaltern für Mittelspannung korrekt eingestellt und überprüft?
• Welche Instandhaltungspraktiken erhalten die Leistung von Kontaktfedern über eine 20-jährige Lebensdauer von Industrieanlagen?

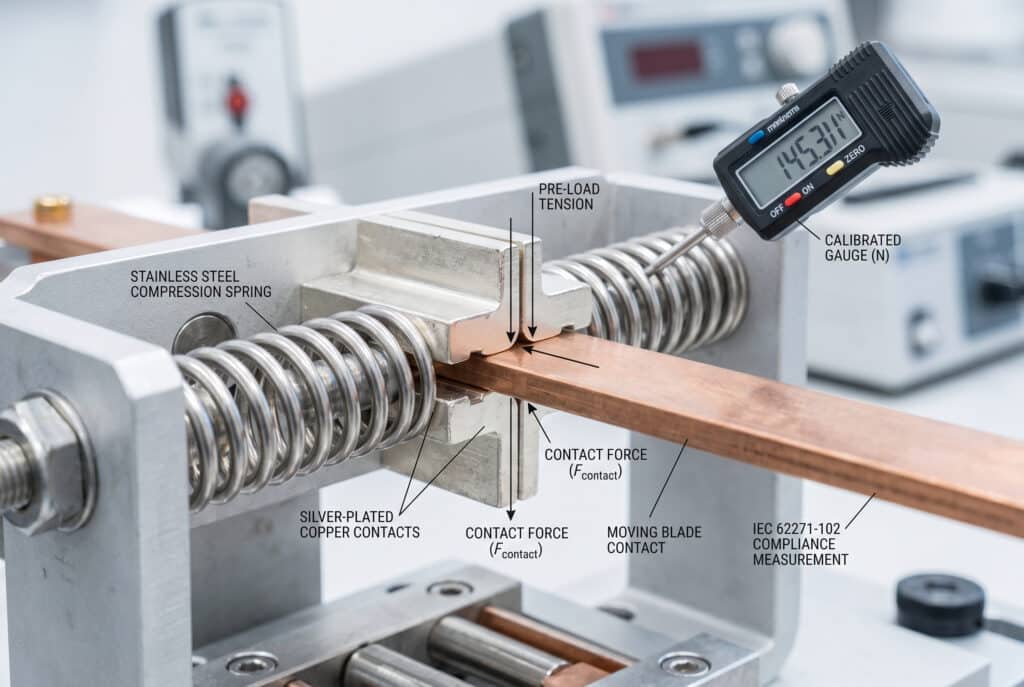

Was ist die Kontaktfederspannung in einem Mittelspannungs-Erdungsschalter und was verlangen die IEC-Normen?

Die Kontaktfeder in einem Mittelspannungs-Erdungsschalter ist das mechanische Element, das eine definierte Normalkraft zwischen dem beweglichen Messerkontakt und dem festen Backenkontakt über den gesamten Bereich der Betriebsbedingungen aufrechterhält - von der Installation bei Umgebungstemperatur über störungsbedingte thermische Schocks bis zum Ende der Nennzahl der mechanischen Dauerschaltzyklen. Es handelt sich nicht um ein passives Bauteil, sondern um ein aktives, krafterzeugendes Element, dessen Spannungszustand direkt bestimmt Durchgangswiderstand², thermische Leistung und Überlebensfähigkeit im Fehlerfall.

Funktion der Kontaktfeder in der Erdungsschalter-Kontaktbaugruppe

Die Erdungsschalter-Kontaktgruppe besteht aus drei zusammenwirkenden Elementen:

• Bewegliche Klinge: Der rotierende oder gleitende Leiter, der in geschlossener Stellung Strom führt - typischerweise versilberte Kupferlegierung³, 6-12 mm Dicke für mittlere Spannungsbereiche
• Feste Backenkontakte: Federbelastete Fingerkontakte, die die Klinge auf beiden Seiten greifen - die Federfinger sind die primären spannungserzeugenden Elemente in den meisten Erdungsschalterkonstruktionen für Mittelspannung
• Kontaktfeder-Baugruppe: Druck- oder Torsionsfedern, die die Backenfinger gegen die Klingenoberfläche vorspannen und die Kontaktkraft unabhängig von der Klingenposition innerhalb der Backeneingriffszone aufrechterhalten

Die Kontaktkraft $F_{Kontakt}$ durch das Federpaket erzeugt wird, bestimmt den Übergangswiderstand durch die Holmsche Kontaktwiderstandsbeziehung⁴:

$R_{Kontakt}} = \frac{\rho_H}{2} \sqrt{\frac{\pi H}{F_{contact}}}$

Wo $\rho_H$ ist der härtekorrigierte spezifische Widerstand des Kontaktmaterials und $H$ ist die Materialhärte. Das Verhältnis ist entscheidend: der Kontaktwiderstand ist umgekehrt proportional zur Quadratwurzel der Kontaktkraft - Eine Halbierung der Federspannung erhöht den Kontaktwiderstand um ca. 41%, wobei sich die I²R-Erwärmung an der Kontaktschnittstelle proportional erhöht.

IEC-Normen Anforderungen an die Kontaktfederspannung

Die IEC 62271-102 legt keinen universellen Wert für die Kontaktfederspannung fest - die Spannung ist ein herstellerspezifischer Konstruktionsparameter, der anhand des typgeprüften Kontaktwiderstandswertes überprüft werden muss. Der IEC-Normenrahmen legt die Leistungsanforderungen fest, die eine korrekte Federspannung erfüllen muss:

IEC-Parameter	Standard-Referenz	Anforderung	Auswirkung der Federspannung
Durchgangswiderstand	IEC 62271-102 Klausel 6.4	≤ typgeprüfter Wert bei Inbetriebnahme	Die Spannung muss der Kontaktkraft der Typprüfung entsprechen.
Temperaturanstieg bei Nennstrom	IEC 62271-1 Klausel 6.5	≤ 65 K über Umgebungstemperatur für versilberte Kontakte	Unzureichende Spannung → Überhitzung → Versagen
Kurzzeit-Stromfestigkeit	IEC 62271-102, Abschnitt 6.6	Keine Kontakttrennung bei Nenn-Ik	Die Spannung muss der elektromagnetischen Abstoßung bei Spitzenstrom widerstehen
Mechanische Belastbarkeit	IEC 62271-102, Abschnitt 6.7	M1: 1.000 Zyklen; M2: 2.000 Zyklen	Überspannung beschleunigt die Federermüdung → frühzeitiges Versagen
Kontaktkraft nach Fehlersuche	IEC 62271-102, Abschnitt 6.8	Keine dauerhafte Verformung des Federpakets	Überprüfung der Spannung nach einem Fehler obligatorisch

Wichtige Material- und Konstruktionsparameter für Erdungsschalterkontaktfedern für Mittelspannung:

• Werkstoff der Feder: Edelstahl (Klasse 301 oder 316) oder Phosphorbronze - beide sind für die Korrosionsbeständigkeit in Industrieanlagen spezifiziert
• Betriebstemperaturbereich: -40°C bis +120°C für industrielle Standardanwendungen; -50°C bis +120°C für Geräte mit Arktiszulassung
• Ermüdungslebensdauer der Feder: Mindestens 2× Nennzahl der mechanischen Dauerschwingungen bei maximaler Spannung
• Korrosionsschutz: Passivierung oder Vernickelung für Industrieanlagen, die chemischen Prozessen ausgesetzt sind
• Verfahren zur Messung der Spannung: Kalibrierter Federkraftmesser bei definierter Einstecktiefe der Klinge - vom Hersteller angegebener Messpunkt obligatorisch

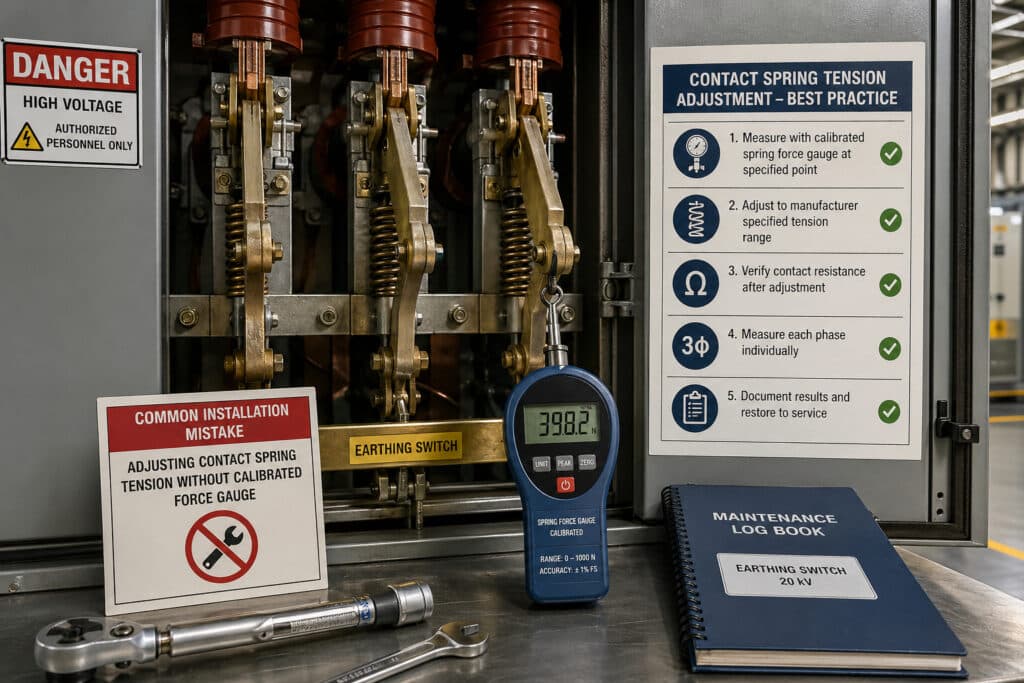

Was sind die schädlichsten Fehler bei der Einstellung der Kontaktfederspannung in Industrieanlagen?

Fehler bei der Einstellung der Kontaktfederspannung in Erdungsschaltern von Industrieanlagen folgen fünf wiederkehrenden Mustern - jedes mit einem eindeutigen Ausfallmechanismus und einer vorhersehbaren Konsequenz für die Lebensdauer, die sich Monate oder Jahre nach der falschen Einstellung zeigt.

Fehler 1: Überspannung als Ausgleich für die wahrgenommene Kontaktschwäche

Der häufigste Installationsfehler: Ein Techniker spürt einen scheinbar unzureichenden Einschubwiderstand der Klinge, interpretiert dies als unzureichende Kontaktkraft und erhöht die Federspannung über die Herstellerangaben hinaus. Die Argumentation ist intuitiv, aber falsch - der Einsteckwiderstand der Klinge wird durch den Reibungskoeffizienten und die Kontaktgeometrie bestimmt, nicht durch die Kontaktkraft, die die elektrische Leistung bestimmt.

Versagensmechanismus: Zu stark gespannte Federn erzeugen Kontaktkräfte, die die Streckgrenze der Silberbeschichtung auf den Kontaktflächen übersteigen, was zu Mikroverschweißungen und Abrieb auf der Oberfläche während des Klingenbetriebs führt. Die verkrustete Oberfläche hat einen höheren Kontaktwiderstand als die ursprünglich versilberte Oberfläche - das Gegenteil des beabsichtigten Ergebnisses. Darüber hinaus erreichen übermäßig gespannte Federn ihre Ermüdungsgrenze früher in der Anzahl der mechanischen Lebensdauerzyklen und versagen bei 40-60% der Nennlebensdauer M1 oder M2.

Erkennung: Die Messung des Kontaktwiderstands unmittelbar nach dem Überspannen zeigt in der Regel akzeptable Werte - der Fressschaden entwickelt sich im Laufe der ersten 50-100 Betriebszyklen. Wenn bei der routinemäßigen Wartung ein erhöhter Kontaktwiderstand festgestellt wird, kann sich die Federbaugruppe bereits einem Ermüdungsbruch nähern.

Fehler 2: Unterspannung nach fehlerverursachenden Ereignissen

Nach einer Fehlersuche - ob geplant oder versehentlich - reduzieren Wartungsteams häufig die Federspannung, um den Kraftaufwand für den Betrieb der Schaufel zu verringern, und interpretieren den erhöhten Kraftaufwand als Anzeichen für einen Kontaktschaden. In Wirklichkeit wird der erhöhte Kraftaufwand nach einer Störung durch die Mikroverschweißung der Kontaktfläche aufgrund der Lichtbogenenergie verursacht, nicht durch eine zu hohe Federspannung. Die Verringerung der Federspannung wirkt sich nicht auf die Mikroverschweißung aus - sie beseitigt die Kontaktkraft, die verhindert hat, dass sich die mikroverschweißten Oberflächen bei nachfolgenden Fehlerstromereignissen unter elektromagnetischer Abstoßung trennen.

Versagensmechanismus: Bei unter Spannung stehenden Kontakten nach einem Fehlerereignis ist die Kontaktkraft an der Schnittstelle zwischen Messer und Backe reduziert. Beim nächsten Fehlerstromereignis übersteigt die elektromagnetische Abstoßungskraft zwischen parallelen stromführenden Leitern die Federkontaktkraft, was zu einer kurzzeitigen Kontakttrennung führt - ein Kontaktprellereignis, das einen sekundären Lichtbogen an der Kontaktschnittstelle mit einer Energie proportional zum Fehlerstrom im Quadrat erzeugt.

Die elektromagnetische Abstoßungskraft zwischen dem Messer und den Backenkontakten beträgt:

$F_{Abstoßung} = \frac{\mu_0 \cdot I_{peak}^2 \cdot L}{2\pi \cdot d}$

Für einen Fehlerstrom von 25 kA Spitzenwert (20 kA Effektivwert × 1,25 Asymmetriefaktor) mit 50 mm Kontaktüberdeckung und 8 mm Abstand zwischen Messer und Backe:

$F_{Abstoßung} = \frac{4\pi \times 10^{-7} \times (25.000)^2 \times 0.05}{2\pi \times 0.008} \ca. 390 \text{ N}$

Die Kontaktfeder muss eine Kraft von mehr als 390 N an der Kontaktschnittstelle aufrechterhalten, um eine Trennung bei diesem Fehlerstrompegel zu verhindern. Eine Unterspannung, die die Kontaktkraft unter diesen Schwellenwert reduziert, führt zu einem Kontaktprellen, das die Kontaktbaugruppe bei nachfolgenden Fehlerereignissen zerstören kann.

Fehler 3: Nachspannen ohne Überprüfung des Kontaktwiderstands

Ein Wartungsteam stellt die Kontaktfederspannung ein - aus welchem Grund auch immer - und nimmt den Erdungsschalter wieder in Betrieb, ohne den Kontaktwiderstand nach der Einstellung zu messen. Dieser Fehler ist besonders gefährlich, weil die Einstellung der Federspannung die Geometrie der Kontaktschnittstelle in einer Weise verändert, die von außen nicht sichtbar ist: Die Position des Messersitzes innerhalb der Backe verschiebt sich, die Verteilung der Kontaktfläche ändert sich, und der effektive Kontaktwiderstand kann sich erheblich von dem Wert vor der Einstellung unterscheiden, selbst wenn die Messung der Federkraft korrekt ist.

Anforderung der IEC-Normen: Nach IEC 62271-102 ist eine Kontaktwiderstandsmessung als Inbetriebnahmeprüfung und nach jeder Wartungstätigkeit, die die Kontaktbaugruppe betrifft - einschließlich der Einstellung der Federspannung - erforderlich. Die Wiederinbetriebnahme ohne Kontaktwiderstandsmessung nach der Einstellung ist eine Nichteinhaltung der IEC-Normen, die die Grundlage für die Typprüfung der Anlage ungültig macht.

Fehler 4: Verwendung falscher Werkzeuge für die Spannungsmessung

Die Kontaktfederspannung muss mit einem kalibrierten Federkraftmessgerät am vom Hersteller angegebenen Messpunkt und der Einstecktiefe des Messers gemessen werden. Die Wartungsteams von Industrieanlagen verwenden häufig nicht kalibrierte Drehmomentschlüssel, subjektive “Gefühls”-Einschätzungen oder Messungen an einem falschen Punkt der Federbaugruppe, was zu Spannungswerten führt, die in keinem Verhältnis zur tatsächlichen Kontaktkraft an der Schnittstelle zwischen Blatt und Backe stehen.

Ein Kundenfall, der diesen Fehler direkt veranschaulicht: Ein Wartungstechniker in einem Zementwerk in Indonesien wandte sich an Bepto, nachdem drei Erdungsschalter in einer 20-kV-Industrieanlagen-Schaltanlage bei der Wärmebildaufnahme erhöhte Kontakttemperaturen aufwiesen - 78°C, 82°C und 91°C bei Nennstrom, verglichen mit einer Basislinie von 52°C. Das Wartungsteam hatte die Kontaktfeder sechs Monate zuvor mit einem Drehmomentschlüssel an der Federeinstellschraube nachgespannt - eine Methode, bei der das Drehmoment am Einstellpunkt und nicht die Kontaktkraft an der Schnittstelle zwischen Messer und Backe gemessen wird. Die Umwandlung des Drehmoments in die Kontaktkraft hängt vom Reibungskoeffizienten am Einstellgewinde ab, der sich aufgrund von Korrosion in der Industrieanlage verändert hatte. Die tatsächlichen Kontaktkräfte lagen trotz korrekter Drehmomentwerte 35-45% unter der Spezifikation. Bepto lieferte kalibrierte Federkraftmessgeräte und das richtige Messverfahren - durch Nachspannen gemäß den Spezifikationen sanken die Kontakttemperaturen innerhalb eines Betriebszyklus auf 54-57°C.

Fehler 5: Anwendung einer einheitlichen Spannung auf alle drei Phasen ohne individuelle Messung

Dreiphasige Erdungsschalteranlagen haben drei unabhängige Kontaktbaugruppen - jede mit ihrer eigenen Federbaugruppe, Kontaktgeometrie und Verschleißgeschichte. Wartungsteams stellen häufig alle drei Phasen auf denselben Spannungswert ein, basierend auf einer einphasigen Messung oder einem nominalen Spezifikationswert, ohne jede Phase unabhängig zu messen. Fertigungstoleranzen, unterschiedlicher Verschleiß und phasenspezifische Verunreinigungen in Industrieanlagen führen zu Spannungsanforderungen, die sich zwischen den Phasen um 10-20% unterscheiden - ein Unterschied, den eine einheitliche Einstellung nicht ausgleichen kann.

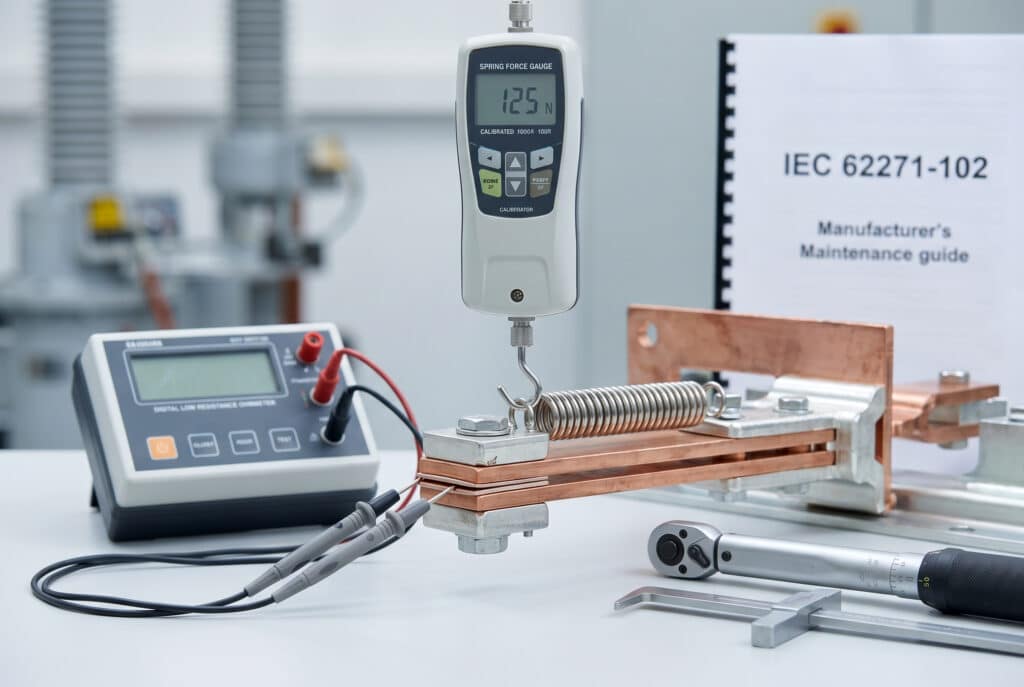

Wie wird die Kontaktfederspannung gemäß IEC-Normen bei Erdungsschaltern für Mittelspannung korrekt eingestellt und überprüft?

Schritt 1: Holen Sie vor jeder Anpassung die Herstellerangaben ein

Das Einstellen der Kontaktfederspannung muss mit dem Wartungshandbuch des Herstellers beginnen - insbesondere:

• Nennkontaktfederkraft (N) am angegebenen Messpunkt
• Zulässiger Toleranzbereich (typischerweise ±10% der Nennkraft)
• Einstecktiefe der Klinge, an der die Messung vorgenommen werden muss
• Richtige Werkzeugspezifikation für den Einstellmechanismus
• Akzeptanzkriterium für den Durchgangswiderstand nach der Einstellung (typischerweise ≤ 1,5× typgeprüfter Wert)

Stellen Sie niemals die Spannung der Kontaktfeder ein, ohne die Herstellerangaben zur Hand zu haben. Allgemeine Spannungswerte von anderen Erdungsschaltermodellen - auch vom gleichen Hersteller - sind nicht zwischen den Ausführungen übertragbar.

Schritt 2: Vorbereiten der kalibrierten Messgeräte

• Federkraftmesser: Kalibriert innerhalb von 12 Monaten, Nennbereich von 0-150% der angegebenen Kontaktkraft, Auflösung mindestens ±2 N
• Durchgangswiderstandsmessgerät (Mikro-Ohmmeter): Kalibriert, Prüfstrom ≥ 100 A DC (Messgeräte mit niedrigem Prüfstrom liefern ungenaue Messwerte an Kontaktschnittstellen)
• Messgerät für die Einstecktiefe der Klinge: Messschieber oder Tiefenmessgerät zur Bestätigung der Messpunktposition
• Drehmomentschlüssel: Kalibriert, für Federeinstellbolzen - wird in Verbindung mit einem Kraftmesser verwendet, nicht als Ersatz

Schritt 3: Durchführung des Anpassungsverfahrens

1. Den Stromkreis stromlos machen und erden von einem alternativen geprüften Erdungspunkt aus - stellen Sie niemals Kontaktfedern an einem unter Spannung stehenden Erdungsschalter ein
2. Öffnen Sie den Erdungsschalter in die vollständig geöffnete Position - die Einstellung der Kontaktfeder erfolgt bei aus dem Maul herausgezogenem Messer
3. Messung der vorhandenen Federkraft am vom Hersteller angegebenen Punkt vor der Justierung - Aufzeichnung als Ausgangswert vor der Justierung
4. Federspannung einstellen unter Verwendung des vom Hersteller angegebenen Werkzeugs und Verfahrens - schrittweise Anpassungen von ≤10% der Nennkraft pro Schritt vornehmen
5. Federkraft erneut messen nach jedem Anpassungsschritt - Annäherung an den Zielwert von unten, nicht von oben
6. Schließen Sie den Erdungsschalter in die vollständig geschlossene Position - Überprüfen Sie, ob die Klinge reibungslos einrastet, ohne zu klemmen oder übermäßigen Widerstand zu leisten.
7. Durchgangswiderstand messen an allen drei Phasen mit kalibriertem Mikroohmmeter bei ≥100 A DC Prüfstrom
8. Überprüfen Sie das Akzeptanzkriterium: Durchgangswiderstand ≤ Herstellerangabe (typischerweise 20-50 μΩ für Mittelspannungs-Erdungsschalter)
9. 5 Öffnungs-/Schließzyklen durchführen - Messen Sie den Kontaktwiderstand nach dem Zyklus erneut, um eine stabile Kontaktfläche zu bestätigen.

Schritt 4: Dokumentieren Sie alle Messungen

Messung	Vorabanpassung	Nachjustierung	Akzeptanzkriterium	bestanden/nicht bestanden
Federkraft Phase A (N)	Datensatz	Datensatz	Nennwert ± 10%	—
Federkraft Phase B (N)	Datensatz	Datensatz	Nennwert ± 10%	—
Federkraft Phase C (N)	Datensatz	Datensatz	Nennwert ± 10%	—
Durchgangswiderstand Phase A (μΩ)	Datensatz	Datensatz	≤ Herstellerangaben	—
Durchgangswiderstand Phase B (μΩ)	Datensatz	Datensatz	≤ Herstellerangaben	—
Durchgangswiderstand Phase C (μΩ)	Datensatz	Datensatz	≤ Herstellerangaben	—
Betriebszyklen nach der Justierung	—	5 Zyklen	Reibungsloser Betrieb	—
Durchgangswiderstand nach dem Zyklus (μΩ)	—	Datensatz	≤ 110% von post-adj Wert	—

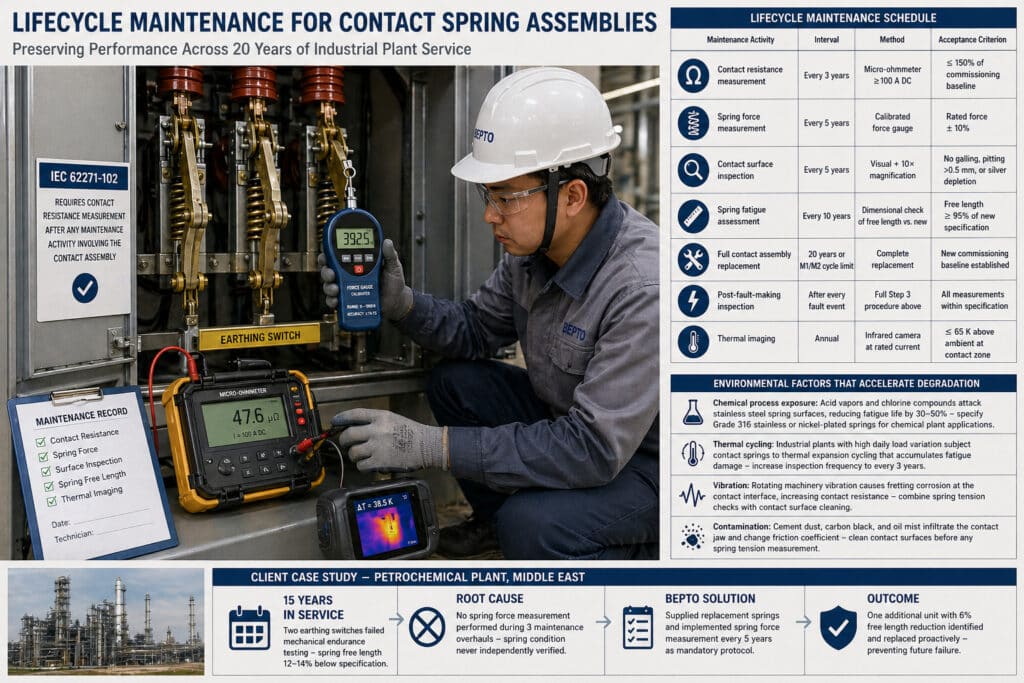

Welche Instandhaltungspraktiken erhalten die Leistung von Kontaktfedern über eine 20-jährige Lebensdauer von Industrieanlagen?

Lebenszyklus-Wartungszeitplan für Kontaktfeder-Baugruppen

Wartungstätigkeit	Intervall	Methode	Akzeptanzkriterium
Messung des Kontaktwiderstands	Alle 3 Jahre	Mikro-Ohmmeter ≥100 A DC	≤ 150% der Inbetriebnahme-Basislinie
Messung der Federkraft	Alle 5 Jahre	Kalibrierter Kraftmesser	Nennkraft ± 10%
Prüfung der Kontaktfläche	Alle 5 Jahre	Visuell + 10-fache Vergrößerung	Keine Ablagerungen, Lochfraß >0,5 mm oder Silberabbau
Bewertung der Federermüdung	Alle 10 Jahre	Maßkontrolle der freien Länge im Vergleich zu neu	Freie Länge ≥ 95% der neuen Spezifikation
Austausch der kompletten Kontaktbaugruppe	20 Jahre oder M1/M2-Zyklusgrenze	Vollständiger Ersatz	Neue Ausgangslage für die Inbetriebnahme geschaffen
Kontrolle nach der Fehlersuche	Nach jedem Fehlerereignis	Vollständiger Ablauf von Schritt 3 (siehe oben)	Alle Messungen innerhalb der Spezifikation
Wärmebildtechnik	Jährlich	Infrarotkamera bei Nennstrom	≤ 65 K über der Umgebungstemperatur an der Kontaktzone

Umweltfaktoren, die den Federverschleiß in Industrieanlagen beschleunigen

• Belastung durch chemische Prozesse: Säuredämpfe und Chlorverbindungen in Industrieanlagen greifen die Oberflächen von Federn aus Edelstahl an und verringern die Lebensdauer um 30-50% - für Anwendungen in Chemieanlagen sind Federn aus Edelstahl 316 oder vernickelt zu verwenden.
• Thermische Zyklen: Industrieanlagen mit hohen täglichen Lastschwankungen setzen Kontaktfedern thermischen Ausdehnungszyklen aus, die zu Ermüdungsschäden führen - erhöhen Sie die Häufigkeit der Federinspektion auf alle 3 Jahre in Anwendungen mit hohen thermischen Zyklen
• Vibration: Vibrationen von rotierenden Maschinen in Industrieanlagen verursachen Passungsrost⁵ an der Kontaktschnittstelle, was den Kontaktwiderstand unabhängig von der Federspannung erhöht - bei jedem Wartungsintervall die Überprüfung der Federspannung mit der Reinigung der Kontaktfläche kombinieren
• Kontamination: Zementstaub, Ruß und Ölnebel in Industrieanlagen dringen in die Kontaktbacke ein und verändern den Reibungskoeffizienten an der Schnittstelle zwischen Schaufel und Backe - reinigen Sie die Kontaktflächen vor jeder Federspannungsmessung, um eine genaue Kraft-Widerstands-Korrelation zu gewährleisten

Ein zweiter Kundenfall: Lebenszyklus-Federermüdung in einer petrochemischen Anlage

Ein Zuverlässigkeitsingenieur einer petrochemischen Anlage im Nahen Osten wandte sich an Bepto, nachdem zwei Erdungsschalter in einer 33-kV-Industrieanlagen-Schaltanlage bei einer 15-Jahres-Bewertung der Lebensdauer den mechanischen Dauertest nicht bestanden hatten - beide Einheiten wiesen eine freie Federlänge 12-14% unterhalb der neuen Spezifikation auf, was auf eine erhebliche Ermüdung hindeutet. Die Aufzeichnungen des Werks bestätigten, dass bei keiner der drei seit der Inbetriebnahme durchgeführten Wartungsarbeiten eine Federkraftmessung durchgeführt worden war - der Kontaktwiderstand war gemessen und für akzeptabel befunden worden, aber der Zustand der Federn war nie unabhängig überprüft worden. Das technische Team von Bepto lieferte Ersatzfedern und führte ein Protokoll zur Federkraftmessung als obligatorisches Element des fünfjährigen Wartungszyklus der Anlage ein. Das überarbeitete Protokoll identifizierte eine zusätzliche Einheit mit grenzwertiger Federermüdung (freie Länge 6% unterhalb der Spezifikation), die proaktiv ausgetauscht wurde, um ein potenzielles Versagen der Kontakttrennung während des nächsten Fehlerereignisses zu verhindern.

Schlussfolgerung

Die Einstellung der Kontaktfederspannung an Mittelspannungserdungsschaltern ist ein mechanischer Präzisionsvorgang, der durch die Leistungsanforderungen der IEC 62271-102, herstellerspezifische Kraftspezifikationen und kalibrierte Messdisziplinen geregelt wird - und nicht durch das Urteil von Technikern, die Ablesung von Drehmomentschlüsseln oder die Annahme einer einheitlichen Phase zu Phase. Die fünf in diesem Leitfaden identifizierten Fehlerkategorien - Überspannung, Unterspannung nach Fehlern, Nachspannen ohne Überprüfung des Kontaktwiderstands, falsche Messwerkzeuge und einheitliche Phaseneinstellung - folgen jeweils einem vorhersehbaren Fehlerpfad, der sich als erhöhter Kontaktwiderstand, vorzeitige Federermüdung oder Kontakttrennung unter Fehlerstrom manifestiert. Holen Sie vor jeder Einstellung die Herstellerangaben ein, verwenden Sie ein kalibriertes Federkraftmessgerät am richtigen Messpunkt, überprüfen Sie den Kontaktwiderstand nach jeder Spannungsänderung, messen Sie jede Phase unabhängig, und führen Sie die Bewertung der freien Federlänge als obligatorische 5-Jahres-Lebenszyklusaktivität ein - das ist die komplette Disziplin, die dafür sorgt, dass Erdungsschalter-Kontaktbaugruppen über eine Lebensdauer von 20 Jahren in Industrieanlagen innerhalb der IEC-Normen funktionieren.
