Introducción
En Europa, Norteamérica y, cada vez más, Asia-Pacífico, los organismos reguladores están endureciendo los límites de emisión de SF6 con una rapidez que está cogiendo desprevenidos a muchos operadores de subestaciones y equipos de compras. El sitio Reglamento sobre gases fluorados de la UE1 revisión, las actualizaciones de las normas de la CEI y los mandatos de los operadores de las redes nacionales convergen en un mismo mensaje: es posible que sus actuales sistemas de sellado de gas SF6 ya no cumplan la normativa, y el plazo para actuar se está cerrando rápidamente.
La respuesta directa es la siguiente: si sus piezas de aislamiento de gas SF6 se especificaron antes de 2020 y nunca se han sometido a una auditoría de integridad del sellado, existe una alta probabilidad de que no cumplan los umbrales de emisión actuales.
Para los ingenieros de subestaciones que gestionan infraestructuras GIS obsoletas y para los gestores de adquisiciones que evalúan proyectos de actualización, el reto no consiste simplemente en sustituir juntas, sino en comprender qué componentes generan fugas, qué normas IEC se aplican ahora y cómo especificar piezas de aislamiento de gas SF6 diseñadas para la nueva era del cumplimiento de las normas. Ignorar esto no es sólo una cuestión medioambiental; es una responsabilidad operativa y de seguridad que puede dar lugar a multas reglamentarias, cortes forzosos y daños a la reputación.
Índice
- ¿Qué son las juntas de gas SF6 y por qué determinan el cumplimiento de la normativa sobre emisiones?
- ¿Cómo influyen los mecanismos de degradación de las juntas en las fugas de SF6 en las subestaciones?
- ¿Cómo seleccionar y actualizar las piezas de aislamiento de gas SF6 para cumplir la norma IEC?
- ¿Qué errores de instalación y mantenimiento provocan fallos en las juntas e incumplimientos de las normas de emisiones?
- Preguntas frecuentes sobre las normas de emisión de gases SF6
¿Qué son las juntas de gas SF6 y por qué determinan el cumplimiento de la normativa sobre emisiones?
Las piezas de aislamiento de gas SF6 dependen de una carcasa herméticamente sellada para mantener la atmósfera presurizada de SF6 que proporciona resistencia dieléctrica y rendimiento de extinción de arcos. El sistema de sellado no es un único componente, sino un conjunto de ingeniería de múltiples interfaces, cada una de las cuales representa una posible vía de emisión.

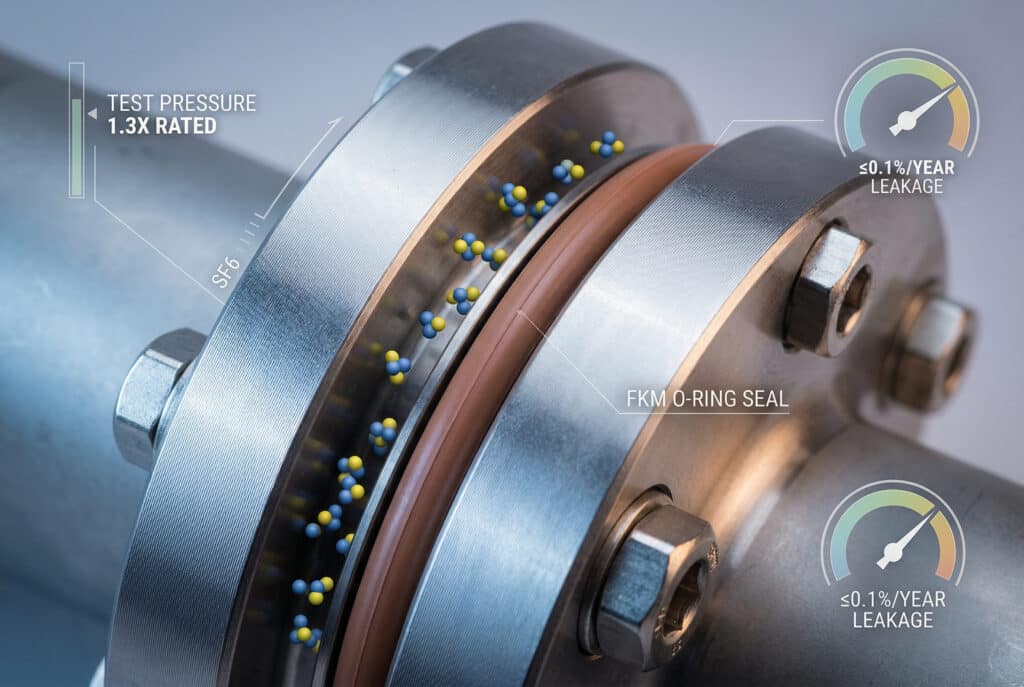

Los principales componentes de sellado dentro de una pieza de aislamiento de gas SF6 incluyen:
- Juntas tóricas estáticas: Fluorosilicona (FKM)2 o elastómeros EPDM en las juntas de las bridas y las tapas de inspección
- Juntas de eje dinámicas: Juntas labiales a base de PTFE en ejes de mecanismos de accionamiento
- Aisladores moldeados con resina epoxi: Proporcionan tanto soporte estructural como barrera estanca al gas en las interfaces de los casquillos
- Cajas metálicas soldadas: Carcasas de acero inoxidable o aleación de aluminio con requisitos de soldadura de porosidad cero
- Monitores de densidad de gas: Sensores integrados compensados por presión y temperatura con prensaestopas sellados
Parámetros técnicos clave que rigen el rendimiento de las juntas y la conformidad con la CEI:
- Índice máximo anual de fugas: ≤0,1% al año según IEC 62271-203 (Cláusula 6.2)
- Material de la junta Rango de temperatura: -40°C a +120°C (FKM); -55°C a +200°C (PTFE)
- Presión de prueba del compartimento de gases: 1,3× presión de llenado nominal según IEC 62271-203
- Norma de pureza del SF6: ≥99,9% según IEC 60376; humedad ≤15 ppmv según IEC 60480
- Norma de detección de fugas: Métodos de ensayo ambiental IEC 60068-2; sensibilidad del detector de fugas de SF6 ≤1 g/año.
El umbral normativo que está dando nueva forma a las decisiones de adquisición: el Reglamento revisado de la UE sobre gases fluorados (UE 2024/573) exige ahora que los equipos de conmutación aislados en gas de más de 1 kV demuestren índices de fuga anuales verificados inferiores a 0,1%, con comprobaciones de fugas obligatorias cada tres años para los equipos de más de 6 kg de carga de SF6. Los precintos que eran “suficientemente buenos” en el régimen anterior son ahora una obligación de cumplimiento.
¿Cómo influyen los mecanismos de degradación de las juntas en las fugas de SF6 en las subestaciones?

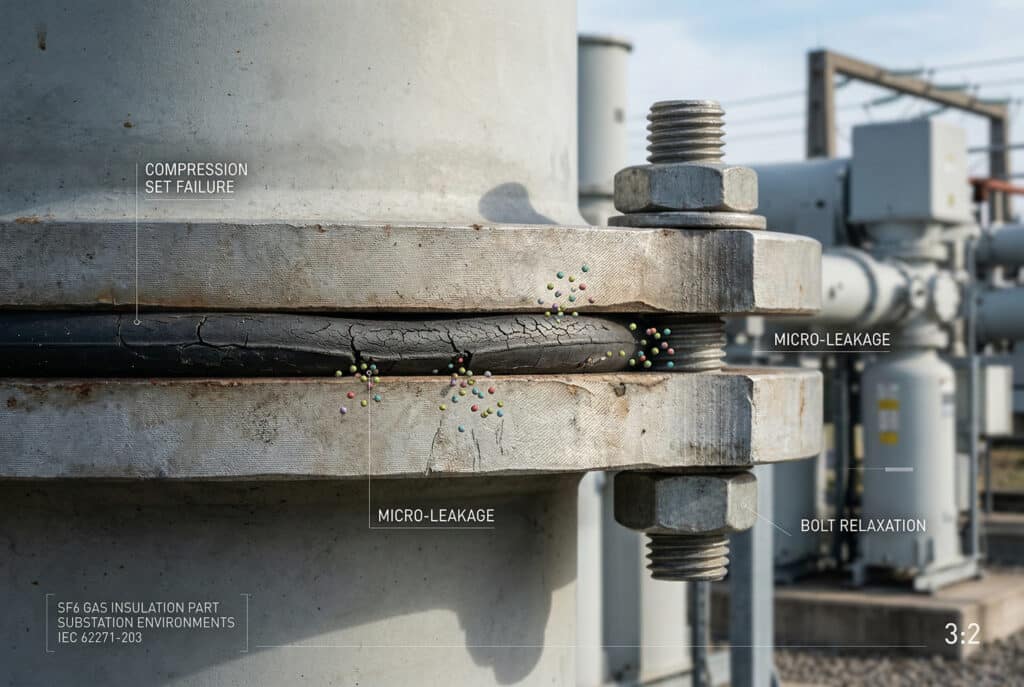

Comprender por qué fallan las juntas es la base de cualquier estrategia de mejora creíble. En los entornos de las subestaciones, las juntas de las piezas de aislamiento de gas SF6 están sometidas a tensiones mecánicas, térmicas y químicas simultáneas que comprometen progresivamente la estanqueidad al gas, a menudo de forma invisible hasta que una auditoría de conformidad o una alarma de presión de gas revelan los daños acumulados.
Los cuatro mecanismos principales de degradación son:
- Conjunto de compresión térmica - los ciclos repetidos de calentamiento y enfriamiento hacen que las juntas tóricas de elastómero pierdan recuperación elástica, lo que reduce la fuerza de contacto en las interfaces de las bridas
- Ataque del producto de descomposición del SF6 - el arco interno genera subproductos de SOF₂, HF y SO₂F₂ que atacan químicamente los materiales de las juntas de FKM y EPDM.
- Degradación por UV y ozono - las instalaciones de subestaciones al aire libre exponen las juntas externas a un agrietamiento superficial acelerado
- Fluencia mecánica en bridas atornilladas - la relajación prolongada de los pernos reduce la compresión de la junta, abriendo vías de microfugas
Comparación del rendimiento del material de sellado para piezas de aislamiento de gas SF6
| Parámetro | FKM (Fluorosilicona) | EPDM | PTFE | Aislador de fundición epoxi |
|---|---|---|---|---|
| Temperatura | -40°C a +200°C | -50°C a +150°C | -55°C a +260°C | -40°C a +130°C |
| Resistencia al subproducto SF6 | Excelente | Moderado | Excelente | Alta |
| Resistencia a la compresión | Alta | Medio | Muy alta | N/A (rígido) |
| IEC 62271-203 Idoneidad | ✔ Elección principal | ✔ Juntas de baja tensión | ✔ Juntas dinámicas | ✔ Interfaces de casquillo |
| Prioridad de actualización | Alta | Medio | Alta | Sólo inspeccionar |
Caso de cliente - Mejora de subestación de 110 kV, Sudeste asiático:
Un operador de servicios públicos centrado en la calidad se puso en contacto con Bepto Electric tras no superar una auditoría obligatoria de emisiones de SF6 en una subestación GIS de 110 kV puesta en servicio en 2011. Los registros de monitorización de gas mostraban una fuga acumulada de 0,34% anuales, más del triple del límite de la norma IEC 62271-203. El análisis de la causa raíz identificó conjunto de compresión3 fallo en las juntas tóricas originales de EPDM en doce interfaces de brida, combinado con la relajación del par de apriete de los tornillos a lo largo de 13 años de ciclos térmicos. El operador había comprado anteriormente juntas de repuesto a un proveedor local que utilizaba elastómeros no certificados, lo que aceleró la degradación. Tras un programa completo de sustitución de juntas con juntas tóricas de FKM con trazabilidad de materiales certificada y reapriete según las especificaciones de la CEI, el índice anual de fugas se redujo a 0,07%, lo que supone una conformidad total. El director del proyecto declaró: “Dábamos por hecho que las juntas eran un consumible. No entendíamos que eran un componente crítico para el cumplimiento”.”
¿Cómo seleccionar y actualizar las piezas de aislamiento de gas SF6 para cumplir la norma IEC?
Tanto si se especifican nuevas piezas de aislamiento de gas SF6 como si se planifica una actualización de la infraestructura de subestaciones existente basada en el cumplimiento de la normativa, el proceso de selección debe estructurarse en torno a las normas IEC actuales y al rendimiento verificado de las emisiones. Este es el enfoque paso a paso que recomienda Bepto Electric:

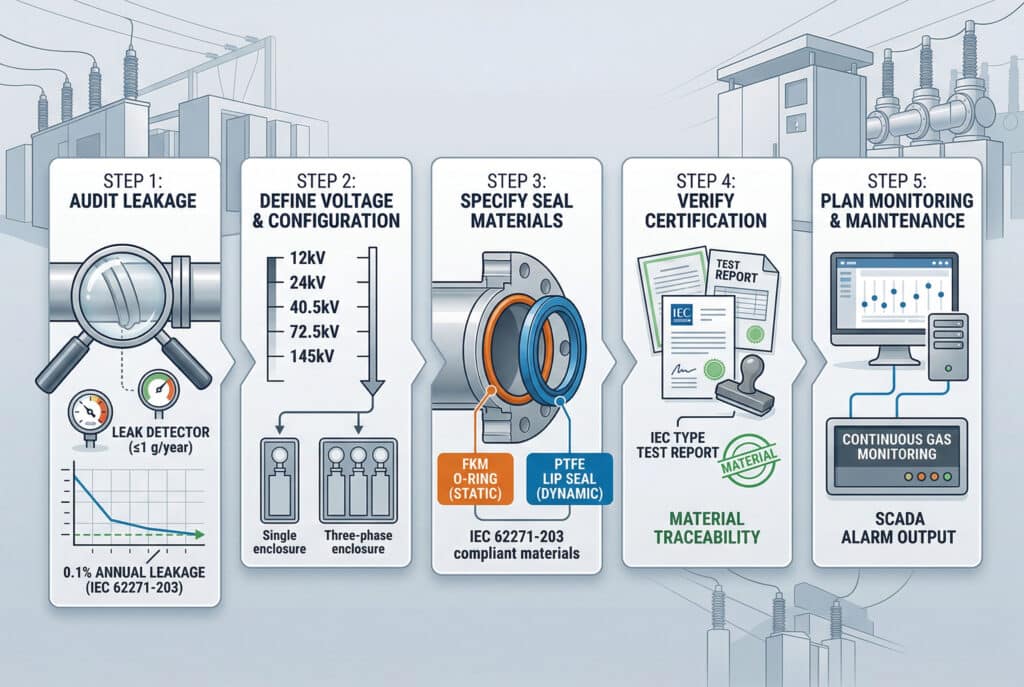

Paso 1: Auditoría del estado actual de las fugas
- Desplegar detectores de fugas de SF6 calibrados (sensibilidad ≤1 g/año) en todas las juntas de bridas, interfaces de casquillos y entradas de prensaestopas.
- Revisar los registros del monitor de densidad del gas para conocer la tendencia de la presión en los últimos 24 meses.
- Calcular el índice anual de fugas en función de IEC 62271-2034 Cláusula 6.2 umbral de 0,1%
Paso 2: Definir la clase de tensión y la configuración del compartimento de gas
- Tensión nominal: 12 kV / 24 kV / 40,5 kV / 72,5 kV / 145 kV
- Configuración de caja monofásica o trifásica
- Número de compartimentos de gas y requisitos de barrera entre compartimentos
Paso 3: Especificar los materiales de sellado según las normas CEI
- Juntas estáticas: Juntas tóricas FKM según cualificación de materiales IEC 62271-203
- Ejes dinámicos: Juntas labiales de PTFE con ≤0,01 g/año de fuga por eje.
- Interfaces de los casquillos: Aisladores de fundición epoxi con resina estanca al gas según prueba dieléctrica IEC 60243-1
Paso 4: Verificar la certificación y la documentación de las pruebas de tipo
- Informe de ensayo de tipo IEC 62271-203 (ensayo de presión, ensayo de estanqueidad, ensayo dieléctrico)
- IEC 60376 Certificado de pureza del gas SF6 para el llenado inicial
- Certificados de trazabilidad de los materiales para todos los componentes de las juntas de elastómero
- Informe de pruebas de aceptación en fábrica (FAT) de terceros
Paso 5: Planificar la integración y supervisión de la subestación
- Especifique la supervisión continua de la densidad del gas con salida de alarma SCADA
- Definir los intervalos obligatorios de comprobación de fugas según la normativa F-Gas de la UE o la normativa nacional
- Confirmar la disponibilidad del kit de juntas de repuesto para un horizonte de mantenimiento de 10 años.
Escenarios de aplicación de la subestación
- Subestación Urban GIS (actualización): Prioridad a las juntas FKM sin fugas; supervisión continua obligatoria de gases según IEC 62271-203
- Subestación industrial (nueva construcción): Especifique unidades selladas de fábrica con certificados de índice de fugas de tipo comprobado
- Subestación de transmisión exterior: Juntas de FKM resistentes a los rayos UV; IP65 mínimo en todas las interfaces de juntas externas
- Conexión a la red de las energías renovables: GIS compacto con carcasas soldadas herméticamente para minimizar el número de juntas y las vías de fuga
¿Qué errores de instalación y mantenimiento provocan fallos en las juntas e incumplimientos de las normas de emisiones?
Las piezas de aislamiento de gas SF6 correctamente especificadas aún pueden convertirse en infracciones de emisiones si no se aplican las disciplinas de instalación y mantenimiento. Estos son los errores de campo más graves observados en los proyectos de mejora de subestaciones:

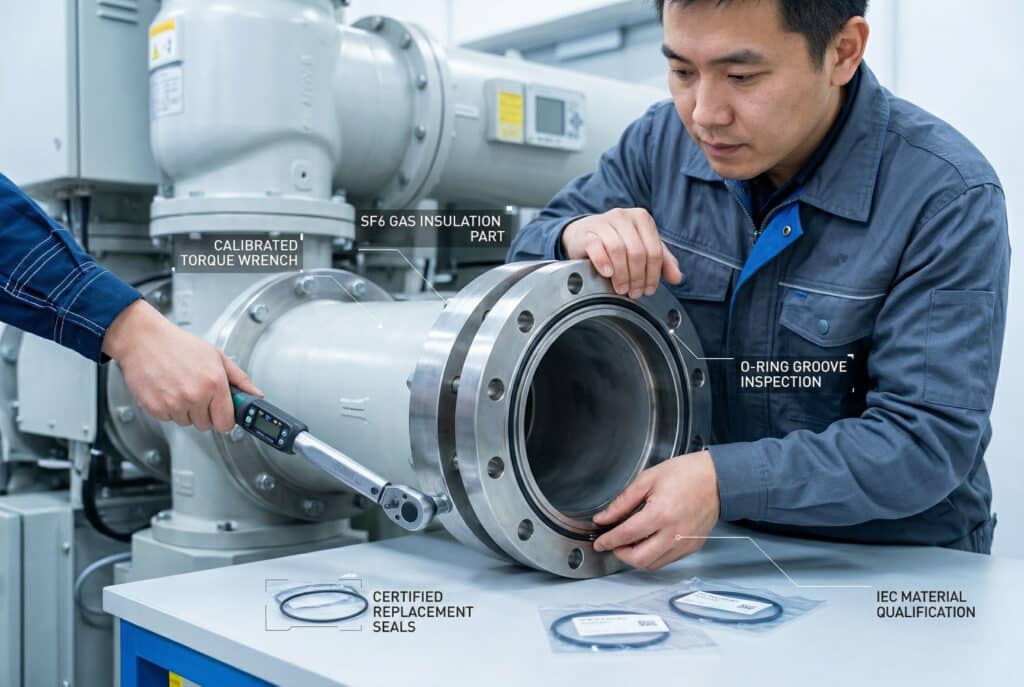

Lista de comprobación de la instalación
- Verificar las dimensiones de la ranura de la junta tórica antes del montaje - las ranuras subdimensionadas provocan subcompresión; las ranuras sobredimensionadas permiten la extrusión de la junta tórica bajo la presión del gas
- Aplique el lubricante adecuado a las superficies de las juntas tóricas - utilice únicamente grasa de silicona compatible con SF6; los lubricantes a base de petróleo degradan los materiales FKM y EPDM
- Apriete todos los tornillos de la brida según las especificaciones del fabricante en secuencia cruzada - el par desigual crea compresión diferencial y vías de microfugas
- Realizar [prueba de fuga de helio](1TP5Prueba de fuga de helio)[^5] antes del llenado de SF6. - la sensibilidad al helio (1×10-⁹ mbar-l/s) detecta microfugas invisibles para los detectores de SF6 a la presión de llenado
Errores comunes de mantenimiento que debe evitar
- Reutilización de las juntas tóricas tras cualquier desmontaje - el juego de compresión es permanente; todas las juntas alteradas deben sustituirse por nuevos componentes certificados
- Ignorar la desviación del monitor de densidad del gas - una lectura del monitor 2% por debajo de la línea de base de calibración enmascara una fuga en fase inicial antes de que alcance el umbral de alarma
- Omisión del reapriete de pernos en el primer intervalo de mantenimiento - los ciclos térmicos provocan una relajación de los pernos de 10-15% en los primeros 12 meses; es obligatorio volver a apretarlos
- Utilización de juntas de recambio no certificadas - los elastómeros no certificados pueden cumplir las especificaciones dimensionales pero no la calificación de material IEC, lo que anula el cumplimiento de los ensayos de tipo
Conclusión
Las nuevas normas de emisión de SF6 no son una preocupación futura, sino una obligación de cumplimiento presente para todos los operadores de subestaciones y equipos de adquisición que trabajan con infraestructuras aisladas con gas. Las piezas de aislamiento de gas SF6 con juntas degradadas o no certificadas representan un riesgo simultáneo para la seguridad, el medio ambiente y la normativa. Mediante la auditoría del rendimiento actual de las fugas, la especificación de materiales de sellado conformes con la norma IEC 62271-203 y la aplicación de una disciplina rigurosa de instalación y mantenimiento, los operadores de subestaciones pueden lograr la plena conformidad al tiempo que prolongan la vida útil de los equipos. En la nueva era del cumplimiento de las normativas sobre emisiones, los retenes de gas no son un elemento de mantenimiento, sino la primera línea de defensa frente a las normativas.
Preguntas frecuentes sobre las normas de emisión de gases SF6
P: ¿Cuál es el índice máximo anual admisible de fugas de SF6 para piezas de aislamiento de gas según la norma IEC 62271-203?
A: La cláusula 6.2 de la norma IEC 62271-203 establece el índice máximo anual de fugas en 0,1% de carga total de gas por compartimento. Los equipos que superan este umbral no superan el ensayo de tipo y deben someterse a una reparación obligatoria en virtud de la normativa de gases fluorados de la UE.
P: ¿Con qué frecuencia deben inspeccionarse las piezas de aislamiento de gas SF6 en las subestaciones para detectar fugas según las normas IEC actuales?
A: El Reglamento 2024/573 de la UE sobre gases fluorados exige comprobaciones de fugas cada tres años para los equipos que contengan más de 6 kg de SF6. La norma IEC 62271-203 recomienda la verificación anual de la densidad del gas como práctica mínima de mantenimiento para todas las tensiones nominales.
P: ¿Pueden actualizarse las juntas de EPDM de las piezas de aislamiento de gas SF6 existentes a FKM sin sustituir todo el equipo?
A: Sí, en la mayoría de los casos. Las juntas tóricas estáticas de las uniones embridadas pueden sustituirse por equivalentes de FKM durante las paradas de mantenimiento programadas, siempre que las dimensiones de las ranuras sean compatibles y todas las juntas de sustitución lleven certificados de cualificación de materiales IEC.
P: ¿Qué certificaciones deben llevar las piezas de aislamiento de gas SF6 para demostrar la conformidad de las emisiones en los proyectos de actualización de subestaciones?
A: Las certificaciones mínimas exigidas incluyen el informe de ensayo de tipo IEC 62271-203, el certificado de pureza del gas IEC 60376, la trazabilidad de los materiales de todos los componentes de elastómero y un informe de ensayo de aceptación en fábrica que confirme un índice de fugas inferior a 0,1% anualmente.
P: ¿Cómo afectan los subproductos de la descomposición del SF6 a la integridad de las juntas y a la seguridad de la subestación durante el funcionamiento a largo plazo?
A: El arco interno genera subproductos de SOF₂, HF y SO₂F₂ que atacan químicamente a las juntas de EPDM y degradan el FKM a velocidades aceleradas. El análisis anual de pureza del gas según IEC 60480 detecta la acumulación de subproductos de forma temprana, lo que permite la sustitución proactiva de las juntas antes de que se superen los umbrales de emisión.
-
