Errores comunes en el cálculo de la reducción de potencia por carga de corriente

En la ingeniería de distribución de energía de plantas industriales, la capacidad de transporte de corriente de los pasamuros es uno de esos parámetros que los ingenieros tratan como una búsqueda sencilla: encontrar la corriente nominal en la hoja de datos, confirmar que supera la carga del circuito y pasar al siguiente elemento de especificación. Este enfoque funciona de forma fiable en aplicaciones de distribución de servicios públicos estándar en las que las condiciones ambientales, la geometría de la instalación y los perfiles de carga coinciden con las condiciones en las que se estableció la corriente nominal. En entornos de plantas industriales, donde las temperaturas ambiente superan regularmente los 40 °C, donde se instalan varios casquillos en estrecha proximidad térmica, donde las cargas ricas en armónicos de los variadores de frecuencia y los rectificadores distorsionan la forma de onda de la corriente, y donde los ciclos de trabajo continuos eliminan los periodos de recuperación térmica que los valores nominales estándar suponen, la corriente nominal¹ de un pasamuros no es la corriente que puede soportar con seguridad en servicio. No aplicar correctamente la reducción de corriente a los pasamuros en aplicaciones de media tensión de plantas industriales es uno de los errores de especificación más comunes y con mayores consecuencias en la ingeniería de distribución de energía: da lugar a instalaciones que funcionan dentro de los límites de la placa de características sobre el papel, pero a temperaturas de la interfaz del conductor que destruyen la integridad del sellado, aceleran el envejecimiento dieléctrico y, en última instancia, provocan fallos térmicos a una fracción de la vida útil prevista del componente. Este artículo identifica todos los errores de cálculo de reducción de potencia que cometen los ingenieros de plantas industriales, explica la física térmica que hay detrás de cada uno de ellos y proporciona el marco de selección completo para especificar pasamuros con la capacidad de transporte de corriente correcta para las condiciones de funcionamiento reales de las plantas industriales.

Índice

• ¿Qué determina la capacidad de transporte de corriente del pasamuros y cómo se clasifica?
• ¿Cuáles son los errores más perjudiciales en los cálculos de reducción de potencia de una planta industrial?
• ¿Cómo aplicar los factores de reducción de potencia correctos para la selección de pasamuros en plantas industriales?
• ¿Cómo se verifica y controla el rendimiento del transporte de corriente después de la instalación?

¿Qué determina la capacidad de transporte de corriente del pasamuros y cómo se clasifica?

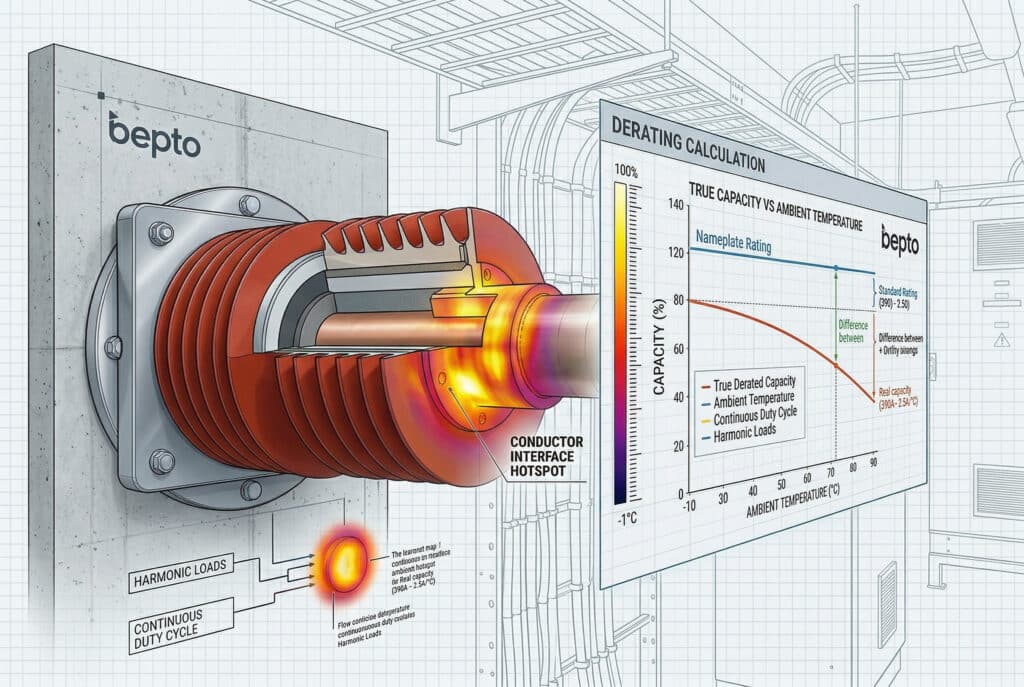

La capacidad de transporte de corriente de los pasamuros viene determinada por el equilibrio térmico entre el calor generado en la interfaz del conductor y el calor disipado al entorno. Comprender la base de la capacidad nominal es el requisito previo para aplicar correctamente la reducción de potencia, ya que cada factor de reducción de potencia es una corrección de una desviación de las condiciones específicas en las que se estableció la capacidad nominal de la placa de características.

Cómo establece la CEI la intensidad nominal de la placa de características:

La norma IEC 60137 establece las intensidades nominales de los pasamuros en las siguientes condiciones de ensayo normalizadas:

• Temperatura ambiente: 40°C (máximo)
• Instalación: Casquillo único, aire libre, sin fuentes de calor adyacentes
• Forma de onda de la corriente: Sinusoidal puro, frecuencia de potencia (50 ó 60 Hz)
• Ciclo de trabajo: Equilibrio térmico continuo y estacionario
• Aumento máximo de la temperatura del conductor: 65 K por encima de la temperatura ambiente (105°C de temperatura total del conductor)
• Aumento máximo de la temperatura de la superficie exterior: 40 K por encima de la temperatura ambiente

Estas condiciones definen un punto de funcionamiento térmico específico. Cualquier desviación de estas condiciones - temperatura ambiente más elevada, instalación agrupada, contenido de armónicos o ciclo de trabajo elevado - modifica el equilibrio térmico y reduce la intensidad a la que se alcanza el límite de temperatura del conductor. Esa reducción es el factor de reducción de potencia.

Parámetros técnicos fundamentales que rigen el rendimiento de transporte de corriente:

• Corrientes nominales estándar: 630 A / 1250 A / 2000 A / 3150 A
• Temperatura máxima del conductor: 105°C (IEC 60137 base nominal continua)
• Clase térmica del cuerpo aislante: Clase B (130°C) / Clase F (155°C) - diseños apg epoxy²
• Corriente de corta duración: 20 kA / 25 kA / 31,5 kA (1 segundo)
• Material del conductor: Cobre (estándar) / Aluminio (se aplica reducción de potencia - véase más abajo)
• Resistencia de contacto en la interfaz del conductor: ≤ 20 μΩ (criterio de aceptación IEC 60137)
• Normas: CEI 60137, CEI 62271-1, CEI 60287

El modelo de resistencia térmica de un pasamuros:

La cadena de resistencia térmica conductor-ambiente de un pasamuros tiene tres componentes en serie:

$R_{th,total} = R_{th,conductor-aislante} + R_{th,aislante-superficie} + R_{th,superficie-ambiente} + R_{th,superficie-ambiente}$

La corriente máxima admisible $I_{max}$ en cualquier condición de funcionamiento es:

$I_{max} = \sqrt{\frac{T_{conductor,max} - T_{ambient}}{R_{th,total}} \veces R_{conductor}}$

Dónde $R_{conductor}$ es la resistencia CA del conductor a la temperatura de funcionamiento. Cada cálculo de reducción de potencia reduce $I_{max}$ aumentando $T_{ambient}$ , aumentando $R_{th,total}$ (mediante agrupación o cerramiento), o aumentando $R_{conductor}$ (por contenido armónico o temperatura elevada).

¿Cuáles son los errores más perjudiciales en los cálculos de reducción de potencia de una planta industrial?

Los siguientes errores son los más frecuentes en las especificaciones de los pasamuros de plantas industriales. Cada uno de ellos se presenta con su mecanismo físico, su impacto cuantitativo en la capacidad real de transporte de corriente y el modo de fallo que produce cuando no se corrige.

Error 1 - Utilizar 40 °C ambientales como base de diseño para instalaciones industriales

La norma IEC 60137 establece el valor nominal de la placa de características a una temperatura ambiente máxima de 40°C. Muchos entornos de plantas industriales - acerías, cementeras, fábricas de vidrio, fundiciones - tienen temperaturas ambiente de 45-55°C durante los picos de funcionamiento en verano. Los ingenieros que especifican pasamuros basados en la corriente nominal sin corrección ambiental están haciendo funcionar el pasamuros por encima de su punto de diseño térmico desde el primer día caluroso de funcionamiento.

El factor de reducción de la temperatura ambiente $$k_T$$ es:

$k_T = \sqrt{\frac{T_{conductor,max} - T_{ambiente,real}}{T_{conductor,máx}} = T_{ambiente,nominal - T_{ambiente,nominal}} = μsqrt{\frac{105 - T_{ambiente,real}} {65}$

A 50°C ambiente: $k_T = \sqrt{\frac{55}{65}} = 0,92$ - un casquillo de 1250 A sólo soporta 1150 A de forma segura

A 55°C ambiente: $k_T = \sqrt{\frac{50}{65}} = 0,877$ - un casquillo de 1250 A sólo soporta 1097 A de forma segura

Los ingenieros que omiten esta corrección en entornos industriales a 55°C están operando a 114% de la corriente térmicamente segura - una sobrecarga que reduce la vida útil del cuerpo aislante en 50% según el modelo de envejecimiento térmico de arhenius³.

Error 2 - Ignorar la reducción de potencia por agrupación para varios casquillos próximos entre sí

Los cuadros de distribución de las plantas industriales suelen instalar conjuntos de pasatapas trifásicos con una separación entre centros de 150-250 mm. Con esta separación, la radiación térmica y la convección de las fases adyacentes elevan la temperatura ambiente efectiva en cada pasatapas por encima de la temperatura ambiente de la sala de conmutación. La norma IEC 60287 proporciona factores de corrección de agrupamiento para conductores muy próximos, factores que son directamente aplicables a las instalaciones de pasamuros agrupados.

Para tres casquillos con una separación entre centros de 200 mm en aire en calma, el efecto de calentamiento mutuo aumenta la temperatura ambiente efectiva entre 8 y 15 °C, lo que equivale a un factor de reducción de potencia adicional de 0,88-0,92 aplicado además de la corrección de la temperatura ambiente. Los ingenieros que aplican la corrección de la temperatura ambiente pero omiten la corrección por agrupamiento subestiman la carga térmica real en un factor agravante.

Error 3 - Omitir la reducción de armónicos para cargas de VFD y rectificadores

Las cargas de las plantas industriales (variadores de frecuencia, rectificadores de CC, hornos de arco, sistemas de calentamiento por inducción) generan corrientes armónicas que aumentan la corriente eficaz a través del conductor del casquillo por encima del componente de frecuencia fundamental medido con amperímetros estándar. La corriente eficaz total, incluidos los armónicos, es:

$I_{RMS} = \sqrt{I_1^2 + I_3^2 + I_5^2 + I_7^2 + ...}$

Para una carga VFD típica con una distorsión armónica total de 25% (THD⁴), la corriente eficaz es 3% superior a la del componente fundamental solo, un aumento modesto. Sin embargo, los componentes armónicos también aumentan la resistencia de CA del conductor por efecto piel a frecuencias más altas. El factor de reducción de armónicos para un casquillo que da servicio a una carga con THD de h% es de aproximadamente:

$k_H = \frac{1}{\sqrt{1 + 0,01 \times h^2 \times k_{skin}}$

Para 30% THD con factor de efecto piel típico: $k_H \aprox 0.94$ - una reducción adicional de 6% en la capacidad de transporte de corriente segura que la mayoría de las especificaciones de plantas industriales omiten por completo.

Error 4 - Aplicar incorrectamente la reducción de potencia del conductor de aluminio

Algunas aplicaciones industriales utilizan conductores de aluminio por razones de coste o peso. El aluminio tiene una conductividad eléctrica de aproximadamente 61% de cobre, pero la reducción de potencia de los conductores de aluminio no es simplemente 61% de la capacidad nominal del conductor de cobre. La reducción correcta tiene en cuenta la diferente resistencia térmica y la geometría de la sección transversal del conductor de aluminio. Para el mismo diámetro físico de conductor, un conductor de aluminio transporta aproximadamente 78% de la corriente de un conductor de cobre - no 61% - porque la conductividad más baja es parcialmente compensada por la resistencia térmica más baja de la sección transversal más grande requerida para la densidad de corriente equivalente.

Los ingenieros que aplican una reducción de 61% a los conductores de aluminio sobredimensionan aproximadamente 22%, especificando casquillos innecesariamente grandes. Los ingenieros que no aplican ningún tipo de reducción de potencia se exceden en 22%: una sobrecarga térmica invisible en el amperímetro pero progresiva en su daño a la interfaz del conductor.

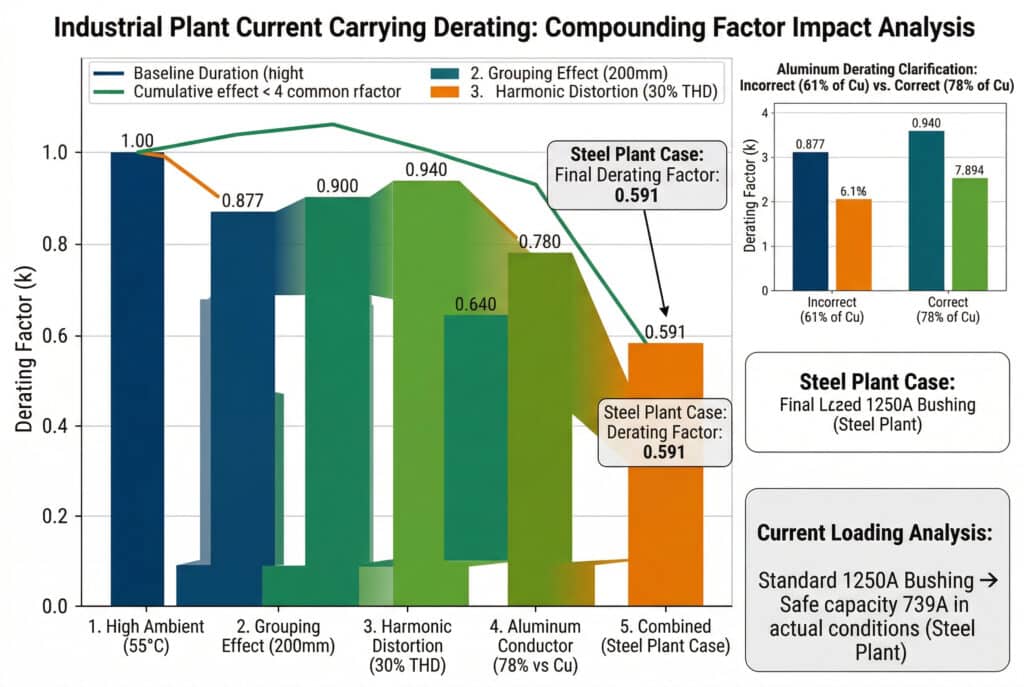

Tabla comparativa de factores de reducción

Factor de reducción	Condición estándar	Desviación industrial típica	Magnitud de reducción	Modo de fallo si se omite
Temperatura ambiente	40°C	50-55°C	0.877-0.920	Sobretemperatura del conductor → fallo de la junta
Agrupación (trifásica, 200 mm)	Individual, aire libre	Separación de 150-250 mm	0.880-0.920	Calentamiento mutuo → envejecimiento acelerado
Distorsión armónica (30% THD)	Sinusoidal puro	Cargas VFD / rectificador	0.940-0.960	Sobrecarga RMS → daño térmico dieléctrico
Conductor de aluminio	Base de cobre	Sustitución del aluminio	0.780	Sobretemperatura de la interfaz → fallo de los contactos
Combinado (los cuatro factores)	Todo estándar	Industria pesada típica	0.60-0.72	Sobrecarga térmica grave → fallo prematuro

Customer Story - Subestación de distribución de una planta siderúrgica, Asia Oriental:
Un ingeniero de mantenimiento de una planta siderúrgica integrada se puso en contacto con Bepto Electric después de que fallaran tres pasamuros de 1250 A en un plazo de 30 meses desde su instalación en un panel de distribución de 12 kV que daba servicio a un sistema VFD de laminación. Los tres fallos mostraron la misma firma de fallo: decoloración de la interfaz del conductor, agrietamiento del cuerpo epoxi en la interfaz de la brida y compresión de la junta tórica ajustada a < 30% de la altura de la sección transversal original. La especificación original había utilizado valores nominales de 1250 A sin ninguna reducción. La investigación de Bepto reveló cuatro omisiones concurrentes de reducción de potencia: 52°C ambiente de la sala de conmutación ($k_T$ = 0,885), agrupación trifásica a una distancia de 180 mm ($k_G$ = 0,900), 28% THD del sistema VFD ($k_H$ = 0,950), y conductores de aluminio ($k_{Al}$ = 0.780). Factor de reducción combinado: 0,885 × 0,900 × 0,950 × 0,780 = 0.591 - lo que significa que los casquillos de 1250 A tenían una capacidad segura real de 739 A contra una carga de circuito de 980 A. La instalación había estado funcionando a 132% de capacidad térmicamente segura desde el primer día. Bepto suministró pasatapas de 2000 A que, tras aplicar los cuatro factores de reducción de potencia, ofrecían una capacidad segura de 1182 A, un margen de 21% por encima de la carga del circuito de 980 A.

¿Cómo aplicar los factores de reducción de potencia correctos para la selección de pasamuros en plantas industriales?

La siguiente estructura paso a paso implementa el cálculo completo de reducción de potencia para la selección de la capacidad de transporte de corriente de los pasamuros en aplicaciones de plantas industriales. Aplique todos los pasos secuencialmente: la omisión de cualquiera de ellos produce un resultado incompleto y potencialmente inseguro.

Paso 1: Determinar la corriente de carga necesaria

• Determine la corriente de carga continua máxima en la posición del casquillo: utilice la medición de la demanda máxima del sistema de supervisión de potencia, no el valor nominal del disyuntor.
• Añada un margen de crecimiento de 10-15% para el crecimiento de la carga de la planta industrial durante los 25 años de vida útil del casquillo.
• Corriente de carga necesaria $I_{load}$ = demanda máxima medida × 1,10-1,15

Paso 2: Determinar todos los factores de reducción aplicables

Factor de temperatura ambiente $k_T$:

• Medir u obtener la temperatura máxima de la sala de conmutación durante el funcionamiento en hora punta de verano.
• Calcula: $k_T = \sqrt{\frac{105 - T_{ambient}}{65}$

Factor de agrupación $k_G$:

• Medir la distancia entre centros de las fases adyacentes de los casquillos
• Aplicar la corrección de agrupamiento IEC 60287: 0,88 (separación 150 mm) / 0,90 (200 mm) / 0,93 (250 mm) / 1,00 (≥ 400 mm)

Factor de reducción de armónicos $k_H$:

• Obtenga la medición de THD del analizador de calidad de la energía en la posición del casquillo
• Aplicar: 1,00 (THD 30%)

Factor del material conductor $k_{Al}$:

• Conductor de cobre: 1,00
• Conductor de aluminio: 0,78

Paso 3: Calcular el factor de reducción combinado y la potencia nominal requerida

$k_{combinado} = k_T \times k_G \times k_H \times k_{Al}$

$I_{nameplate,required} = \frac{I_{load}}{k_{combined}}$

Seleccione la siguiente corriente nominal estándar por encima de $I_{nameplate,required}$ de: 630 A / 1250 A / 2000 A / 3150 A

Paso 4: Verificar la compatibilidad de la clase térmica

• Confirmar que la clase térmica del cuerpo aislante del casquillo seleccionado (Clase B: 130°C; Clase F: 155°C) proporciona un margen adecuado por encima de la temperatura de funcionamiento calculada del conductor.
• Para aplicaciones de plantas industriales con factores de reducción de potencia combinados < 0,75, especifique la clase térmica F como estándar: el margen térmico adicional de 25 °C proporciona una protección crítica contra sobrecargas transitorias.

Paso 5: Hacer coincidir las normas CEI y los requisitos de certificación de plantas industriales

Requisito	Estándar	Planta industrial Mínimo
Ensayo de conducción de corriente	IEC 60137, cláusula 9.3	A corriente nominal, 40°C ambiente, 65 K de aumento
Resistencia de corta duración	IEC 62271-1	≥ 20 kA / 1 segundo
Certificación de clase térmica	IEC 60085	Clase B mínimo; Clase F para T > 50°C ambiente
Resistencia de contacto	IEC 60137	≤ 20 μΩ en la interfaz del conductor.
Grado de protección IP	IEC 60529	IP65 mínimo para instalaciones industriales

¿Cómo se verifica y controla el rendimiento del transporte de corriente después de la instalación?

El cálculo correcto de la reducción de potencia en la fase de especificación debe confirmarse mediante la verificación posterior a la instalación y conservarse mediante la supervisión estructurada del estado a lo largo de la vida útil de la instalación.

Verificación térmica obligatoria posterior a la instalación

Imágenes térmicas en la primera carga completa:

• Realice una termografía infrarroja en los primeros 30 días de funcionamiento en condiciones de carga máxima.
• Medir la temperatura de la interfaz del conductor en cada posición del casquillo
• Criterio de aceptación: Temperatura de la interfaz del conductor ≤ 105°C (absoluta); ≤ 65 K por encima de la temperatura ambiente medida.
• La temperatura > 85 K por encima de la temperatura ambiente indica un error en el cálculo de la reducción de potencia.

Medición de la corriente de carga y THD:

• Mida la corriente de carga real y la THD en cada posición del casquillo utilizando un analizador de calidad eléctrica calibrado.
• Las discrepancias > 10% requieren un nuevo cálculo y una posible mejora del casquillo.

Programa de control continuo

• Cada 6 meses: Imágenes térmicas con carga máxima: tendencia de la temperatura de la interfaz del conductor a lo largo del tiempo; el aumento de la temperatura con carga constante indica un aumento de la resistencia del contacto.
• Cada 12 meses: Medición de IR a 2,5 kV CC - confirmar > 1000 MΩ; la disminución de IR indica envejecimiento térmico del cuerpo aislante por funcionamiento sostenido a sobretemperatura.
• Cada 24 meses: Medición de la resistencia de contacto en la interfaz del conductor: confirmar ≤ 20 μΩ; el aumento de la resistencia de contacto es el indicador más precoz de degradación térmica en la interfaz del conductor.
• Cada 36 meses: Estudio de la calidad de la energía: vuelva a medir la THD en todas las posiciones de los casquillos; los cambios en la carga de la planta industrial pueden alterar significativamente el contenido armónico con el tiempo, lo que requiere un nuevo cálculo de la reducción de potencia.

Customer Story - Subestación de cementera, sur de Asia:
Un responsable de adquisiciones de una gran fábrica de cemento se puso en contacto con Bepto Electric durante una revisión de mantenimiento anual tras descubrir que cuatro pasamuros de un centro de control de motores de 12 kV tenían temperaturas de interfaz de conductor de 98-112 °C durante el funcionamiento pico de verano, medidas durante el primer estudio de imágenes térmicas de la instalación, realizado tres años después de la puesta en servicio. Dos pasatapas mostraban valores de IR de 380-520 MΩ, lo que indicaba un avanzado envejecimiento térmico del cuerpo aislante. En la especificación original sólo se había aplicado la reducción de potencia por temperatura ambiente (45 °C en la sala de conmutación), pero se había omitido la reducción de potencia por agrupación (separación trifásica de 160 mm) y la reducción de potencia por armónicos (THD de 22% de varios arrancadores suaves de motores grandes). Reducción de potencia omitida combinada: 0,90 × 0,96 = 0,864 - los pasatapas instalados soportaban 16% más de corriente que su capacidad de seguridad térmica. Bepto suministró pasatapas de repuesto de 2000 A con aislamiento térmico de clase F, que proporcionaban un margen adecuado después de aplicar correctamente todos los factores de reducción de potencia. La instalación implementó el programa de imágenes térmicas de 6 meses recomendado por Bepto como práctica de mantenimiento estándar en las 14 posiciones de la subestación.

Conclusión

La reducción de la capacidad de transporte de corriente para pasamuros en aplicaciones de media tensión en plantas industriales es un cálculo multifactorial que requiere la corrección de la temperatura ambiente, la aplicación del factor de agrupamiento, la evaluación de la distorsión armónica y la verificación del material del conductor, todo ello aplicado de forma simultánea, no selectiva. Si se omite un solo factor, se obtiene una especificación que parece conforme sobre el papel, pero que funciona por encima del punto de diseño térmico en servicio, destruyendo la integridad del sellado, acelerando el envejecimiento dieléctrico y proporcionando una fracción de la vida útil prevista. El factor de reducción de potencia combinado en entornos industriales pesados típicos oscila entre 0,60 y 0,72, lo que significa que la capacidad nominal requerida es 39-67% superior a lo que sugeriría la corriente de carga del circuito por sí sola. En Bepto Electric, proporcionamos un soporte completo de cálculo de reducción de corriente para cada aplicación de pasamuros de planta industrial, porque un pasamuros especificado con la capacidad nominal correcta para las condiciones de funcionamiento reales es la base de la vida útil fiable de 25 años que requiere su infraestructura de distribución de energía.
