Por qué los indicadores capacitivos pierden precisión con el tiempo

Un indicador de tensión capacitivo que lee correctamente en el momento de la puesta en servicio y se desvía silenciosamente hacia el error durante los años siguientes no es un dispositivo que funcione mal: es un dispositivo que se comporta exactamente como predice su física de degradación. En los sistemas de distribución de energía de media tensión, se confía en los indicadores capacitivos para confirmar la presencia o ausencia de tensión antes de que el personal de mantenimiento entre en contacto con los conductores. Cuando esa indicación se desvía, las consecuencias para la seguridad y la fiabilidad no son abstractas. Un indicador capacitivo inexacto no sólo da una lectura errónea, sino que da una lectura segura errónea sobre la que actúa el personal. Comprender por qué se degrada la precisión, cómo detectar la desviación antes de que se convierta en un incidente de seguridad y cómo solucionar la causa raíz sobre el terreno es el conocimiento esencial que separa un sistema de distribución de energía bien mantenido de otro que espera su próximo incidente.

Índice

• ¿Cómo genera un indicador capacitivo su señal de tensión y dónde empieza a desviarse?
• ¿Cuáles son los mecanismos físicos que degradan la precisión de los indicadores capacitivos con el paso del tiempo?
• ¿Cómo detectar y solucionar desviaciones de precisión en indicadores capacitivos de media tensión?
• ¿Qué prácticas de fiabilidad extienden la precisión de los indicadores capacitivos a lo largo de todo el ciclo de vida de servicio?

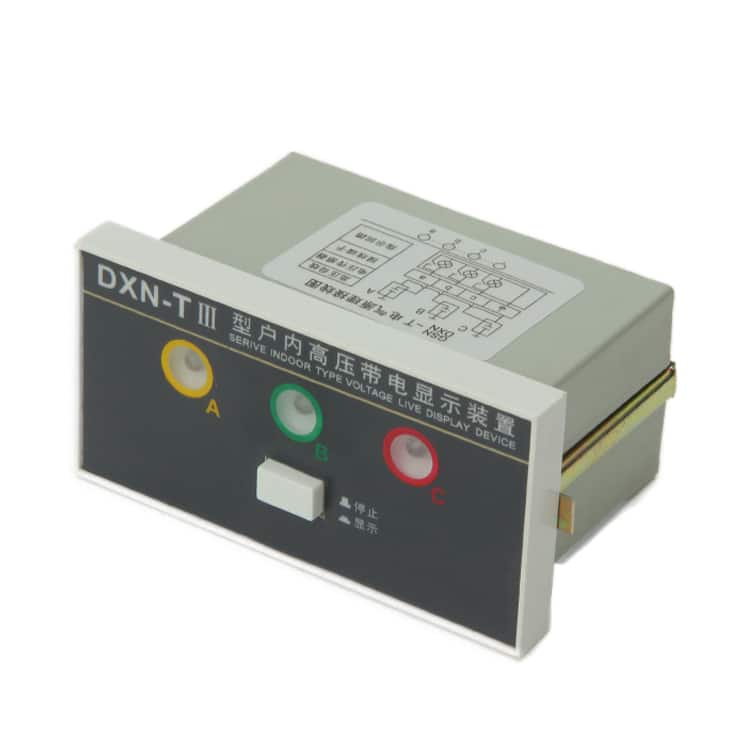

¿Cómo genera un indicador capacitivo su señal de tensión y dónde empieza a desviarse?

Un indicador de tensión capacitivo funciona según un principio engañosamente simple: forma un divisor de tensión capacitivo¹ con el medio aislante entre el conductor de alta tensión y el electrodo de detección del indicador. La tensión que aparece en la pantalla del indicador es una fracción de la tensión del sistema, determinada por la relación de la capacitancia de acoplamiento $C_1$ (entre el conductor y el electrodo de detección) y la capacidad interna del indicador $C_2$:

$U_{indicador} = U_{sistema} \veces \frac{C_1}{C_1 + C_2}$

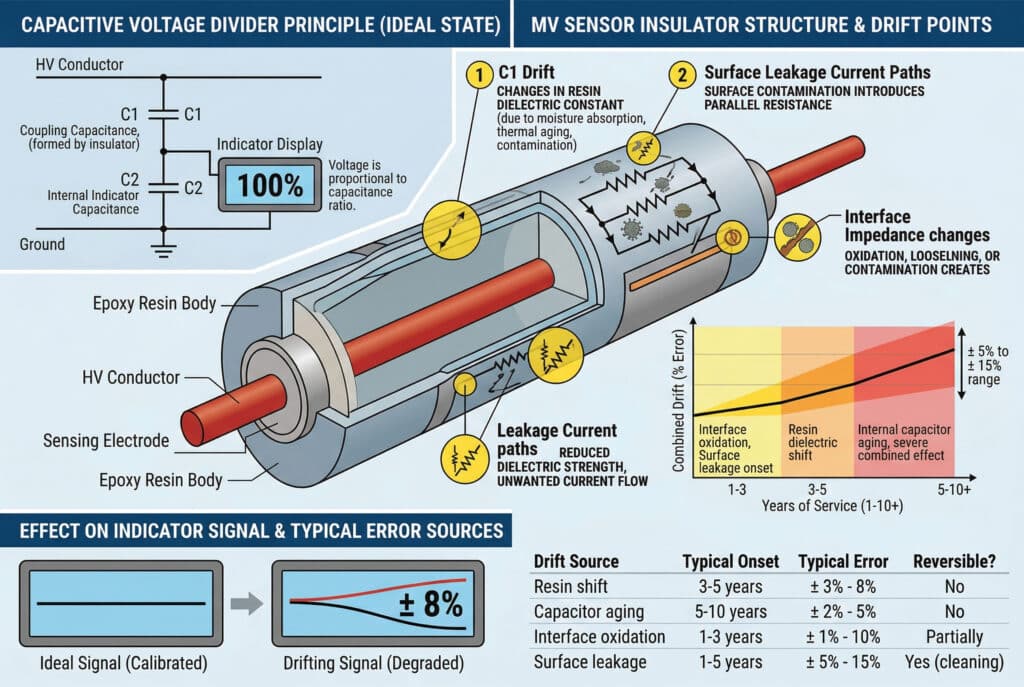

[Imagen del diagrama de circuito del divisor de tensión capacitivo]

En un conjunto aislante de sensor, $C_1$ está formado por la geometría del cuerpo aislante, el conductor y las propiedades dieléctricas de la resina aislante entre ellos. $C_2$ es la capacitancia interna de la electrónica del indicador, nominalmente fijada en la fabricación.

La precisión de la indicación depende totalmente de la estabilidad de esta relación. Cualquier cambio en $C_1$ o $C_2$ con el tiempo produce un error proporcional en la tensión mostrada. Aquí es donde comienza la degradación, y comienza en varios puntos simultáneamente:

• $C_1$ deriva - cambios en el constante dieléctrica² del cuerpo de resina aislante debido a la absorción de humedad, envejecimiento térmico o contaminación alteran la capacitancia de acoplamiento sin ningún cambio externo visible.
• $C_2$ deriva - El envejecimiento de los componentes internos del condensador en la electrónica del indicador desplaza la capacitancia de referencia de su valor calibrado.
• Cambios en la impedancia de la interfaz - el contacto eléctrico entre el indicador y el cuerpo aislante del sensor introduce una impedancia parásita que crece con la oxidación, el aflojamiento mecánico o la entrada de contaminación en la interfaz de conexión.
• Vías de corriente de fuga - La contaminación de la superficie del aislante del sensor crea caminos resistivos paralelos que eluden el divisor capacitivo diseñado, introduciendo un componente resistivo en lo que debería ser una medición puramente capacitiva.

El efecto combinado de estos mecanismos de deriva no es un cambio brusco en la indicación, sino una acumulación lenta y continua de errores que suele alcanzar de ± 5% a ± 15% de lectura en un plazo de 5 a 10 años de servicio en entornos de distribución de energía de media tensión sin intervención activa de mantenimiento.

Fuente de deriva	Inicio típico	Contribución típica del error	¿Reversible?
Desplazamiento de la constante dieléctrica de la resina	3 - 5 años	± 3% - 8%	No
Envejecimiento del condensador interno	5 - 10 años	± 2% - 5%	No
Oxidación de la interfaz	1 - 3 años	± 1% - 10%	Parcialmente
Corriente de fuga superficial	1 - 5 años	± 5% - 15%	Sí (limpieza)

¿Cuáles son los mecanismos físicos que degradan la precisión de los indicadores capacitivos con el paso del tiempo?

Envejecimiento dieléctrico del cuerpo aislante del sensor

La capacidad de acoplamiento $C_1$ es directamente proporcional a la constante dieléctrica $\varepsilon_r$ de la resina aislante que forma el cuerpo aislante del sensor:

$C_1 = \varepsilon_0 \times \varepsilon_r \times \frac{A}{d}$

Dónde $A$ es el área efectiva del electrodo y $d$ es el espesor de la pared del aislante. En resina epoxídica³ aislantes de los sensores, $\varepsilon_r$ es nominalmente 3,5 a 4,5 en el momento de la fabricación. Tres mecanismos de envejecimiento alteran este valor a lo largo de la vida útil:

• Absorción de humedad - La resina epoxi absorbe la humedad atmosférica a una velocidad de 0,05% a 0,15% en masa por año en entornos húmedos de distribución de energía. El agua tiene $\varepsilon_r \aprox 80$, de la matriz de resina. Incluso un contenido fraccionario de humedad aumenta la $\varepsilon_r$ del compuesto, elevando $C_1$ y haciendo que el indicador sobrevalore la tensión del sistema.
• Oxidación térmica - el funcionamiento continuo a más de 60°C provoca la reticulación oxidativa de la matriz epoxi, reduciendo progresivamente $\varepsilon_r$ y haciendo que el indicador tenga una lectura insuficiente.
• Redistribución del relleno - En los sistemas de resina rellenos, los ciclos térmicos provocan una redistribución a microescala de los rellenos minerales, creando variaciones locales en $\varepsilon_r$ que introducen la no uniformidad espacial en la capacitancia de acoplamiento.

Envejecimiento de los componentes internos de la electrónica del indicador

El condensador de referencia $C_2$ dentro de la unidad de visualización del indicador suele ser un condensador cerámico o de película con un coeficiente de temperatura y un índice de envejecimiento especificados. Los condensadores cerámicos de clase II (dieléctricos X7R, X5R), utilizados habitualmente en diseños de indicadores de coste optimizado, presentan una deriva de capacitancia de -15% a -30% a lo largo de 10 años de funcionamiento continuo debido a la relajación del dominio ferroeléctrico. Esta deriva en $C_2$ desplaza directamente la relación de división de la tensión, provocando una sub-lectura sistemática que empeora con la edad.

Los condensadores de película utilizados en los diseños de indicadores de mayor especificación muestran una estabilidad a largo plazo significativamente mejor, normalmente < ±2% más de 10 años - pero son más susceptibles a la degradación inducida por la humedad si la junta de la carcasa del indicador está comprometida.

Degradación de la interfaz mecánica

La interfaz eléctrica entre el indicador capacitivo y el cuerpo aislante del sensor es una unión crítica que determina la precisión. En la mayoría de los conjuntos de aisladores de sensores de media tensión, esta interfaz se basa en una conexión metálica roscada o de contacto por resorte que mantiene un contacto eléctrico constante entre el circuito de detección del indicador y el electrodo de acoplamiento incrustado en el cuerpo del aislador.

Con el tiempo, esta interfaz se degrada:

• Oxidación por contacto - las superficies de contacto de cobre y latón se oxidan en ambientes húmedos, aumentando la resistencia de contacto de 100 Ω en un plazo de 3 a 5 años sin tratamiento protector.
• Relajación mecánica - Los contactos de muelle pierden fuerza de precarga debido a la relajación de tensiones en el material de contacto, lo que reduce la presión de contacto y aumenta la variabilidad de la impedancia de la interfaz.
• Corrosión por contacto - Las microvibraciones producidas por el funcionamiento de los conmutadores provocan rozamientos en las superficies metálicas de contacto, generando residuos de óxido aislante que aumentan aún más la resistencia de los contactos.

Un aumento de la resistencia de contacto de 1 Ω a 100 Ω introduce un error de ángulo de fase en la medición capacitiva que se traduce en un Error de lectura de 3% a 8% a una frecuencia del sistema de 50 Hz, una magnitud de error que entra dentro del rango “aceptable” de muchos procedimientos de verificación in situ y que, por tanto, pasa desapercibida durante años.

¿Cómo detectar y solucionar desviaciones de precisión en indicadores capacitivos de media tensión?

La resolución de problemas de desviación de la precisión de los indicadores capacitivos requiere un enfoque sistemático que aísle cada posible fuente de desviación antes de sacar conclusiones. El siguiente protocolo está estructurado para paneles de distribución de energía de media tensión en los que la sustitución del indicador requiere una interrupción planificada.

Paso 1 - Establecer una medida de tensión de referencia
Antes de cualquier evaluación del indicador, obtenga una medición de tensión de referencia independiente en el mismo conductor utilizando un divisor de alta tensión calibrado o una herramienta de medición de tensión de línea viva aprobada. Esta referencia, y no la propia lectura del indicador, es la línea de base con respecto a la cual se cuantifica la deriva. Documentar el valor de referencia, la temperatura ambiente y la humedad relativa en el momento de la medición.

Paso 2 - Comparar la lectura del indicador con la referencia
Una vez establecida la medición de referencia, registre el valor de visualización del indicador capacitivo. Calcule el porcentaje de error:

$\text{Error (\%)} = \frac{U_{indicador}} - U_{referencia}}{U_{referencia}} \por 100$

Errores superiores a ± 5% requieren una investigación de la causa raíz. Los errores que superen ± 10% requieren el aislamiento inmediato de los componentes y la planificación de su sustitución en aplicaciones críticas para la seguridad.

Paso 3 - Inspeccionar y limpiar la superficie del aislante del sensor
La contaminación superficial es la única fuente de deriva reversible. Limpie el cuerpo aislante del sensor con IPA (pureza ≥ 99,5%) y un paño sin pelusas. Vuelva a medir la precisión del indicador después de la limpieza y la evaporación completa del disolvente (mínimo 20 minutos). Si la precisión mejora dentro de ± 3%, la fuga superficial fue la principal fuente de deriva - implemente un programa de limpieza trimestral.

Paso 4 - Comprobación de la interfaz indicador-a-insulador
Con el circuito sin tensión y la LOTO aplicada por IEC 61243-1⁴, Retire la unidad indicadora del cuerpo aislante del sensor. Inspeccione la interfaz de contacto en busca de oxidación, daños mecánicos o restos de roce. Limpie las superficies de contacto con un limpiador de contactos eléctricos. Mida la resistencia de contacto con un miliohmímetro - los valores superiores a 10 Ω indican una degradación de la interfaz que requiere la sustitución de los contactos o de la unidad indicadora.

Paso 5 - Prueba de la unidad indicadora en aislamiento
Aplique una tensión alterna calibrada conocida a la entrada de detección del indicador utilizando una fuente de señal de precisión. Comparar la visualización del indicador con la tensión aplicada. Si el error es superior a ± 3% con una entrada conocida, el indicador interno $C_2$ el condensador se ha desviado más allá de los límites aceptables y la unidad indicadora requiere sustitución - el cuerpo aislante del sensor no es la fuente del problema de precisión.

Paso 6 - Evaluar el estado dieléctrico del aislante del sensor
Si los pasos 3 a 5 no identifican la fuente de deriva, las propiedades dieléctricas del cuerpo aislante del sensor han cambiado. Mida la capacitancia del aislante utilizando un medidor LCR de precisión a 1 kHz. Compárela con la capacidad nominal del fabricante $C_1$ valor. Desviación superior a ± 5% del valor nominal confirma el envejecimiento dieléctrico del cuerpo del aislador: es necesario sustituir todo el conjunto del aislador del sensor.

Paso 7 - Documentar y actualizar los registros de mantenimiento
Registre todas las mediciones, conclusiones y medidas correctoras. Actualizar el sistema de gestión de activos con el valor de precisión posterior a la localización de averías y la fuente de deriva identificada. Programar el siguiente intervalo de verificación en función del índice de desviación observado: si se acumula una desviación de 5% en 3 años, la siguiente verificación deberá realizarse en un plazo de 18 meses.

¿Qué prácticas de fiabilidad extienden la precisión de los indicadores capacitivos a lo largo de todo el ciclo de vida de servicio?

La fiabilidad de la precisión a largo plazo en los indicadores capacitivos no se consigue únicamente mediante el recalibrado periódico. Requiere un enfoque de gestión del ciclo de vida que aborde cada mecanismo de degradación en el intervalo de mantenimiento adecuado.

Prácticas de especificación en la contratación pública

La tasa de degradación de la precisión de un indicador capacitivo se determina en gran medida en el punto de especificación, antes de que el dispositivo entre en servicio:

• Especifique la referencia interna del condensador de película - requieren unidades indicadoras con condensador de película $C_2$ en lugar de cerámica de Clase II; este único cambio de especificación reduce la deriva por envejecimiento interno de ± 15% a ± 2% a lo largo de 10 años.
• Requieren un grado de estanqueidad de la carcasa IP67 o superior - La entrada de humedad a través de las juntas de las carcasas de los indicadores es el principal acelerador del envejecimiento de los componentes internos en entornos de distribución de energía.
• Especificar interfaces de contacto chapadas en oro - El chapado en oro de las superficies de contacto entre el indicador y el aislador elimina el aumento de resistencia de la interfaz provocado por la oxidación, manteniendo la resistencia de contacto por debajo de 1 Ω durante todo el ciclo de vida útil.
• Se requiere certificado de calibración de fábrica con trazabilidad - por IEC 61010-1⁵, Los certificados de calibración deben hacer referencia a normas de medición nacionales; los indicadores no certificados tienen una precisión inicial desconocida y no proporcionan una línea de base para la evaluación de la deriva.

Calendario de verificación periódica

Entorno de instalación	Intervalo de verificación de la precisión	Intervalo de limpieza de la superficie
Interior limpio (HR < 60%)	Cada 3 años	Cada 2 años
Interior industrial (RH 60-80%)	Cada 2 años	Anualmente
Exterior / semiexterior	Anualmente	Cada 6 meses
Litoral / alta contaminación	Cada 6 meses	Trimestral

Criterios de sustitución al final de la vida útil

Sustituya los conjuntos indicadores capacitivos cuando se confirme cualquiera de las siguientes condiciones:

• El error de precisión supera ± 10% tras la limpieza de la superficie y la restauración de la interfaz.
• Capacidad interna $C_2$ la desviación supera ± 5% de la especificación de fábrica.
• Capacidad del cuerpo aislante del sensor $C_1$ la desviación supera ± 5% de nominal.
• Integridad de la junta de la carcasa comprometida - entrada visible de humedad o condensación en el interior de la pantalla del indicador.
• Edad de servicio superior a 15 años independientemente de la medición de precisión actual.

Los indicadores capacitivos de los sistemas de distribución de energía de media tensión son dispositivos críticos para la seguridad. Su fiabilidad no es una comodidad de mantenimiento, sino un requisito de protección del personal. Tratar la desviación de la precisión como una condición operativa aceptable en lugar de como un parámetro de fiabilidad gestionado es el fallo más común de la gestión del ciclo de vida de los indicadores capacitivos sobre el terreno.

Conclusión

La desviación de la precisión de los indicadores capacitivos no es aleatoria, sino que es el resultado previsible del envejecimiento dieléctrico del cuerpo aislante del sensor, la degradación de los componentes internos de la electrónica del indicador, el deterioro de la interfaz mecánica y la acumulación de contaminación superficial. Cada mecanismo opera en una escala de tiempo diferente y requiere un enfoque de resolución de problemas diferente. En los sistemas de distribución de energía de media tensión en los que estos dispositivos protegen al personal de mantenimiento de los conductores energizados, la deriva de la precisión es un parámetro de seguridad, no un inconveniente para el rendimiento. Implemente el programa de verificación, ejecute el protocolo de resolución de problemas cuando se detecte una desviación y especifique la calidad del material y de los componentes en el momento de la adquisición, que determinará durante cuánto tiempo se mantendrá la precisión. La fiabilidad de sus indicadores capacitivos es un reflejo directo de la disciplina aplicada a su gestión.
