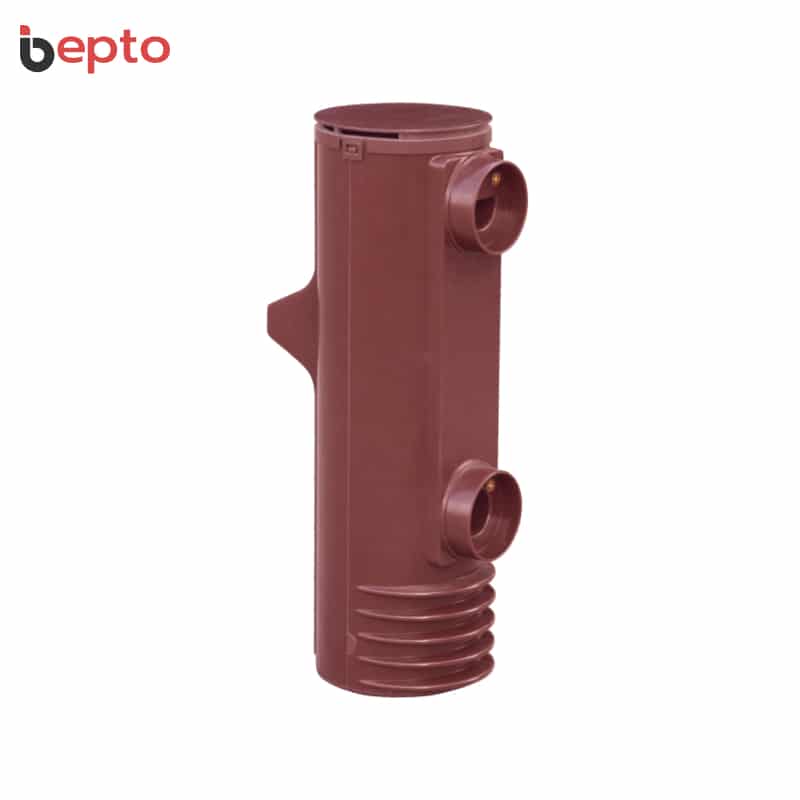

Cilindro isolante VS1-12 miniaturizzato - Isolamento in aria compatto da 12kV 630A-3150A

Descrizione: il prodotto

Cilindro isolante miniaturizzato VS1-12: Isolamento compatto in aria da 12kV, intervallo di corrente 630A-3150A, resistenza 42kV/75kV, temperatura 105°C, classificazione di fiamma V1/V0, distanza di dispersione 20mm/kV.

Applicazioni: applicazioni

  • Applicazioni di quadri elettrici compatti: KYN28-12/KYN28-24/KYN61/VD4 per interni, installazioni in spazi ristretti, sottostazioni urbane, locali elettrici integrati negli edifici che richiedono un isolamento in aria miniaturizzato a 12kV con flessibilità di corrente di 630A-3150A.
  • Applicazioni industriali compatte: Impianti di produzione con spazio limitato, industrie di processo che richiedono sistemi elettrici compatti, applicazioni marine, sottostazioni mobili che necessitano di un design miniaturizzato con capacità di resistenza a 42kV/75kV.
  • Applicazioni per edifici commerciali: Centri commerciali, edifici per uffici, ospedali, centri dati che richiedono sistemi di distribuzione compatti a 12kV con grado di infiammabilità V1/V0 e capacità di temperatura di 105°C.
  • Integrazione delle energie rinnovabili: Fattorie solari, centrali eoliche, sistemi energetici distribuiti, applicazioni microgrid che richiedono un isolamento in aria compatto con una distanza di dispersione di 20 mm/kV per prestazioni affidabili.

Specifiche tecniche

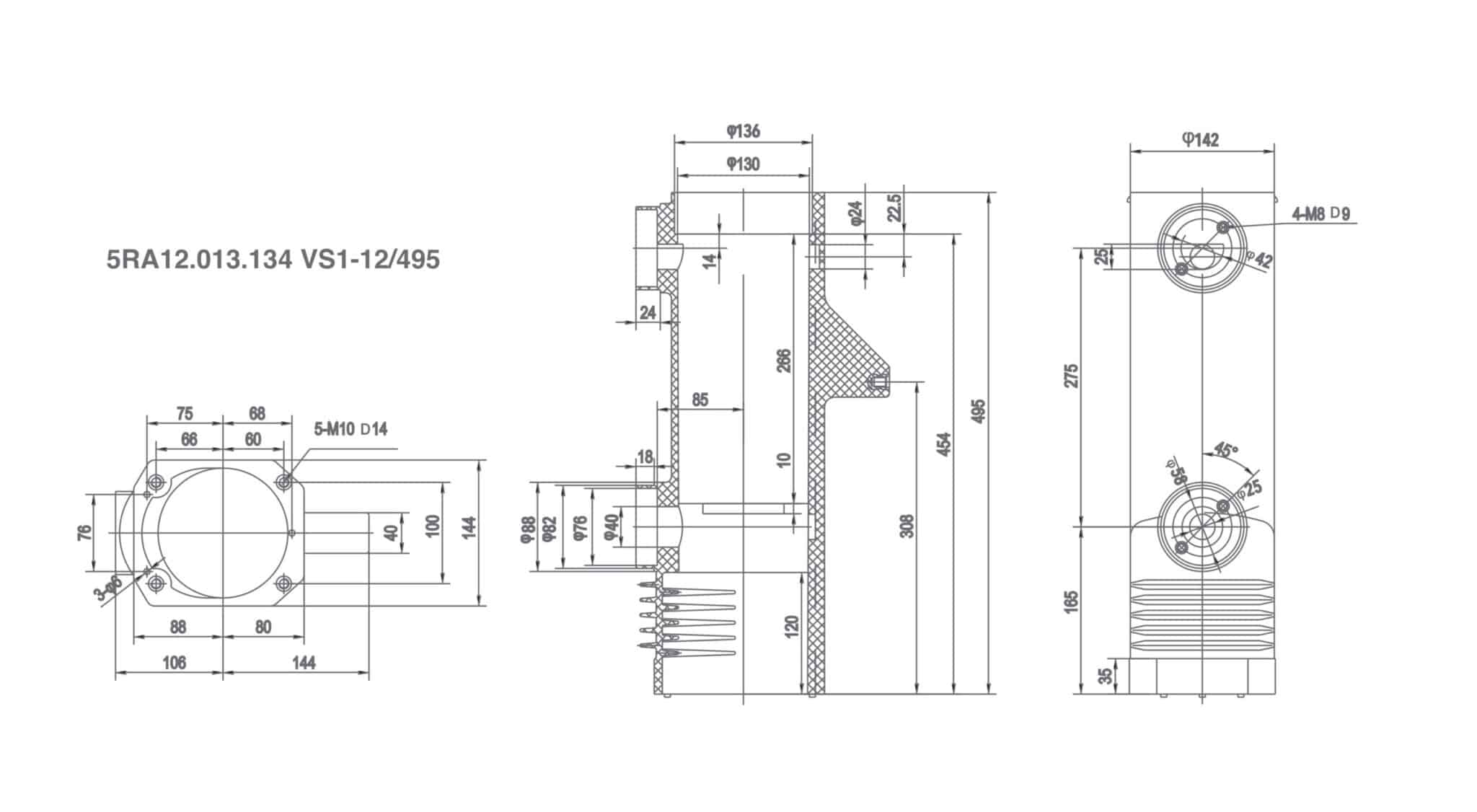

5RA12.013.134 VS1-12-495 Cilindro isolante

Selezione Disegno n. Distanza di montaggio
VS1-12/495 5RA12.013.134 205

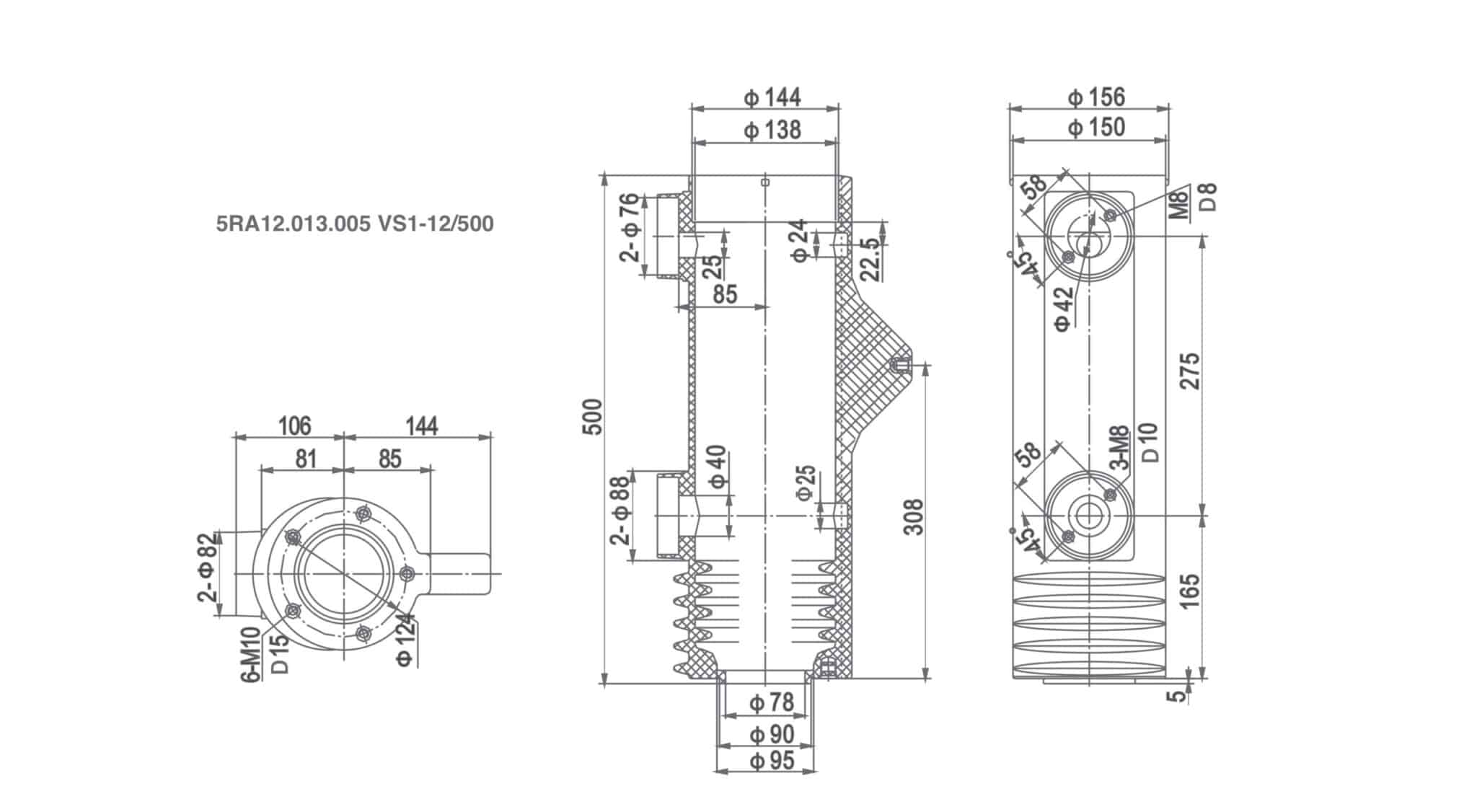

5RA12.013.005 VS1-12-500 Cilindro isolante

Selezione Disegno n. Distanza di montaggio
VS1-12/500 5RA12.013.005 210

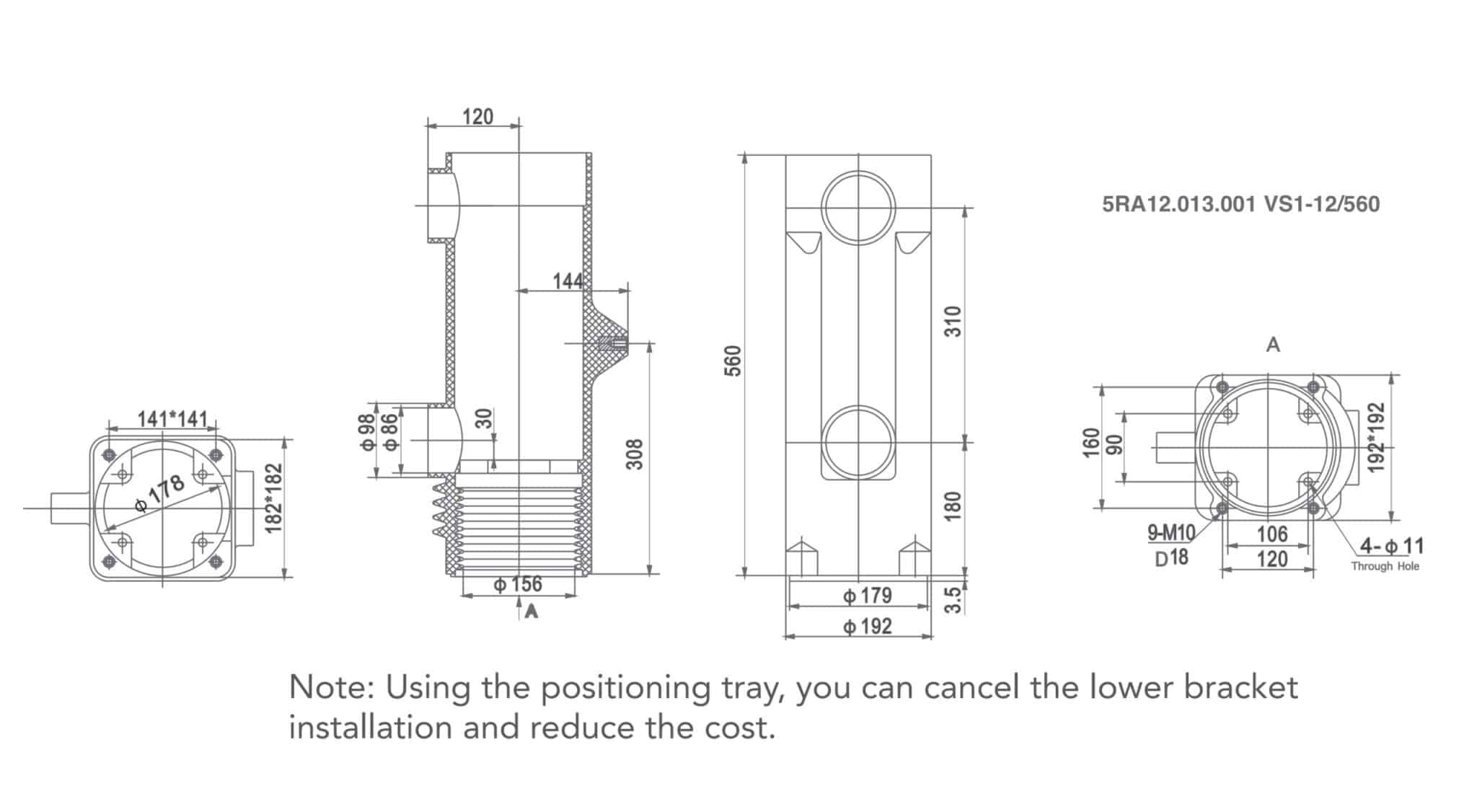

5RA12.013.001 VS1-12-560 Cilindro isolatore

Selezione Disegno n. Distanza di montaggio
VS1-12/560 5RA12.013.001 210



Caratteristiche

Dati tecnici principali
Articolo VS1-12/495 (1250A miniaturizzato) VS1-12/500 (1250A) VS1-12/560 (3150A) Unità
Numero di serie del prodotto VS1-12/495 VS1-12/500 VS1-12/560 -
Numero di disegno 5RA12.013.134 5RA12.013.005 5RA12.013.001 -
Valutazione attuale 1250A (miniaturizzato) 1250A 3150A A
Tensione nominale 12 12 12 kV
Intervallo di corrente nominale 630-3150 630-3150 630-3150 A
Tensione di tenuta a frequenza di potenza (PF) 42 42 42 kV/1min
Scarica parziale (PD) 1.1UR≤3 1.1UR≤3 1.1UR≤3 pc
Tensione di tenuta all'impulso del fulmine 75 75 75 kV
Indice di tracciamento delle prove (PTI) 1A2.5 1A2.5 1A2.5 -
Temperatura di transizione vetrosa (TG) 105±5 105±5 105±5 °C
Valutazione della fiamma V1 (UL94) V1 (UL94) V1 (UL94) UL94
Valutazione della fiamma (esigenze speciali) V0 V0 V0 UL94
Distanza di scorrimento 20 20 20 mm/kV
Colore 3009 RAL 3009 RAL 3009 RAL RAL

Manuale

Miniaturized-VS1-12-Insulator-Cylinder-12kV-630A-3150A-Compact-Air-Insulation.pdf
File PDF 3,78 MB
