屋外用断路器の磁器碍子スタック清掃のベストプラクティス

はじめに

工業プラントの環境では、屋外断路器の磁器碍子スタックは、送電線サービスよりも基本的に攻撃的な汚染体制下で動作します。 有効沿面距離¹ 定格IEC規格から、通常の使用電圧ではもはやフラッシュオーバーを確実に防止できない値へ。. 工業用高電圧環境で絶縁体の洗浄を怠った結果、徐々に性能が低下するのではなく、段階的に故障が発生するのです。数ヶ月間、許容できる漏れ電流を維持してきた汚染された磁器絶縁体スタックが、朝露や小雨で汚染層が濡れると、数分でフラッシュオーバーし、乾燥した抵抗性表面堆積物が導電性フィルムに変わり、絶縁体シードを橋渡ししてアースへの直接アーク経路を作り出します。. 産業環境で屋外の断路器を扱う保守エンジニアとプラントの電気チームは、技術的に厳密で、高電圧の近接作業でも安全で、計画された保守期間内に実行できる洗浄方法を必要としています。本ガイドは、汚染評価、洗浄方法の選択、実行手順、および洗浄した絶縁体が次のメンテナンス間隔まで確実に機能するかどうかを判断するライフサイクル検証フレームワークを網羅し、まさにこれを提供します。.

目次

• 屋外用断路器の磁器絶縁体スタック性能は汚染によってどのように劣化するか？
• 産業プラントの絶縁体の汚染度を評価し、正しい洗浄方法を選択するには？
• 通電および非通電屋外断路器の絶縁体洗浄を安全かつ効果的に実施するには？
• どのようなライフサイクル・メンテナンスが、清掃間隔の間に絶縁体の性能を維持するか？

屋外用断路器の磁器絶縁体スタック性能は汚染によってどのように劣化するか？

汚染フラッシュオーバーの物理を理解することは、効果的な碍子メンテナンスの基礎です。洗浄間隔、洗浄方法の選択、洗浄後の検証はすべて、碍子スタックが汚染からフラッシュオーバーの進行のどの段階にあるかによって決まるからです。.

汚染フラッシュオーバーのメカニズム

磁器碍子スタックの汚染フラッシュオーバーは4段階のプロセスを経るため、メンテナンスチームはそれを認識し、中断させることができなければならない：

ステージ1 - 乾燥した汚染の蓄積：
セメント粉塵、フライアッシュ、化学プロセスのエアロゾル、冷却塔からの塩水噴霧などの工業用微粒子が絶縁体表面に堆積します。乾燥状態では、汚染層は抵抗性であり、リーク電流はごくわずかです（通常0.1mA未満）。絶縁体は表面の汚染にもかかわらず、仕様範囲内で機能します。.

第2段階 - 汚染層の湿潤：
朝露、霧、小雨、または高湿度（>80% RH）が汚染層を濡らす。可溶性塩類と導電性化合物が湿気膜に溶解し、導電性表面層が形成される。リーク電流は急速に上昇し、汚染の度合いと水分レベルに応じて、<0.1 mAから10-100 mAまで上昇する。.

ステージ3 - ドライバンド形成：

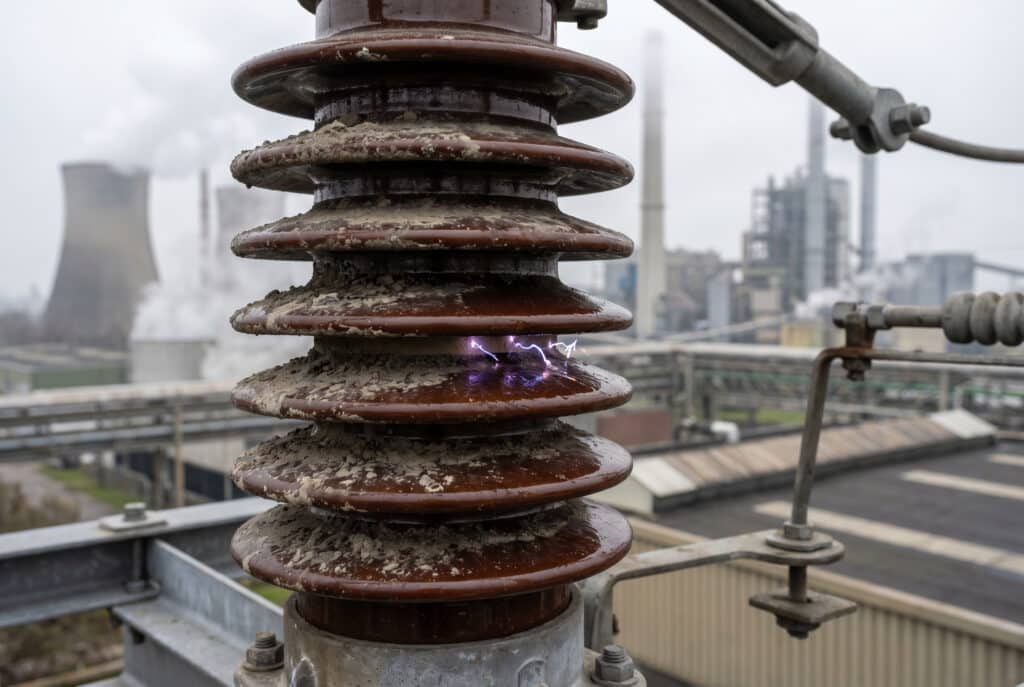

リーク電流による抵抗加熱は、汚染層の最も導電性の高いゾーンを乾燥させ、ドライバンド（全線電圧が現れる狭い抵抗帯）を形成する。ドライバンドを横切る電界は10～50kV/mmに達することがあり、局所的なアークが発生する。.

ステージ4 - フラッシュオーバー：
ドライバンドアークは、接液汚染面に沿っ て延び、連続する絶縁体シードを橋渡しする。アークが絶縁体スタックの全長にわたって伝播すると、大地へのフラッシュオーバーが発生し、断路器を使用不能にし、絶縁体、断路器ハードウェア、および隣接する機器を損傷する可能性がある。.

等価塩析密度（ESDD）：汚染の定量化基準

IEC 60815-1では、汚染の程度を以下のように定義している。 等価塩析密度（ESDD）² - 実際の汚染堆積物と同じ導電率をもたらす単位絶縁体表面積当たりのNaClの質量（mg/cm²）。ESDDは、汚染測定を絶縁体の選択と洗浄間隔の決定に結びつけるエンジニアリング・パラメータです。.

IEC 60815 汚染クラス	ESDD 範囲 (mg/cm²)	典型的な産業プラント	洗浄なしでのフラッシュオーバーのリスク
a - 非常に軽い	<0.03	人里離れた田舎、最小限の工業地帯	低 - 年1回の点検で十分
b - ライト	0.03-0.06	軽工業、時折粉塵	中程度 - 2年に1度のクリーニング
c - ミディアム	0.06-0.10	活発な工業プラント、セメント、化学	高 - 年1回の清掃が必須
d - 重い	0.10-0.25	重工業、臨海化学プラント	非常に高い - 年2回の清掃
e - 非常に重い	>0.25	プロセスからの直接排出	重要 - 四半期ごとの洗浄またはRTVコーティング

磁器対ポリマー絶縁体：汚染挙動の比較

プロパティ	磁器インシュレーター	シリコーンゴム（ポリマー）絶縁体
表面疎水性	親水性 - 水が連続膜を形成する	疎水性 - 水がビーズ状になり、導電膜を壊す
汚染付着	高 - 荒い釉薬が粒子を捕捉	下 - 表面が滑らかなため、汚れが多少落ちる
ドライバンド形成	中程度の汚染下で迅速	遅い - 疎水性が濡れを遅らせる
クリーニングの必要性	IECクラスc以上では必須	頻度の減少 - しかし、ゼロではない
洗浄後のパフォーマンス回復	フル-釉薬の表面修復	フル-疎水性は洗浄後に回復する
等価ESDDにおけるフラッシュオーバリスク	より高い	2～3倍下げる

工業プラントの汚染源とその具体的リスク

• セメントと石灰粉塵： 吸湿性が高く、60% RHの低湿度レベルでも急速に吸湿し、導電性表面皮膜を形成；直接暴露ゾーンでのESDD蓄積率は0.02-0.05mg/cm²/月
• 化学プロセスのエアロゾル（HCl、H₂SO₄、NH₃）： 絶縁体の釉薬と反応して導電性の塩析を形成する。磁器の釉薬には特に攻撃的で、表面の粗さと汚染保持を増大させるマイクロ・ピッティングを引き起こす。
• 冷却塔のドリフト： 冷却水の水滴に含まれる溶存ミネラル塩が、導電性塩膜として直接堆積する。
• カーボンブラックと導電性微粒子： 燃焼プロセスによるもの - 濡れると極めて導電性が高くなる。IECクラスbのESDDでは、薄い付着物でもフォグ条件下でフラッシュオーバーを引き起こす可能性がある。
• 産業機械からのオイルミスト： 粘着性のある下層を形成し、後続の乾燥微粒子を捕捉することで、ESDDの蓄積速度を2～4倍速める。

ある産業プラントのメンテナンス・チームの事例が、ステップ・チェンジの故障モードを例証している。. 東南アジアにある石油化学施設のプラント電気技術者が、朝霧の発生中に33kV屋外断路器絶縁スタックで予期せぬフラッシュオーバーが発生したため、Beptoに連絡しました。この絶縁体は3ヶ月前の目視検査では明らかな汚染はなく、合格していました。同じ構造物の姉妹絶縁体のESDD測定では、冷却塔のドリフトと炭化水素プロセスのエアロゾル蓄積による0.18 mg/cm²（IECクラスd（重））が検出されました。霧の発生により汚染層は十分に濡れ、ドライバンドアークが発生し、霧の発生から4分以内に完全なフラッシュオーバーに至りました。事象発生後の分析では、プラントの洗浄間隔である18カ月が、その構造物の場所における実際の汚染蓄積率に対して不十分であることが確認されました。Beptoは、四半期ごとのESDDモニタリングと、冷却塔から150m以内にあるすべての断路器絶縁体の年2回の清掃を推奨し、その後2年間の再発を防止しました。.

産業プラントの絶縁体の汚染度を評価し、正しい洗浄方法を選択するには？

洗浄前の汚染評価は、洗浄の緊急性と適切な洗浄方法の両方を決定する。汚染評価を行わずに洗浄方法を選択すると、洗浄が不十分（導電性付着物が残る）か、不必要に攻撃的な方法を適用して絶縁体の釉薬に損傷を与える危険性があります。.

ステップ1：汚染評価の実施

目視評価（即時、器具不要）：

• 均一な灰色または茶色のコーティング：乾燥した工業用微粒子-既知の発生源の近接性からESDDクラスを評価する。
• 白色結晶性沈殿物：可溶性塩汚染-濡れると引火の危険性が高い。
• リーク経路に沿った黒色または暗褐色の筋：以前にドライバンドアークが発生した証拠 - ESDD測定にかかわらず、直ちにクリーニングが必要です。
• 釉薬の変色または孔食：工程エアロゾルによる化学的攻撃 - 洗浄前に釉薬の完全性を評価する。

漏れ電流監視（連続または定期）：

• インストール 漏れ電流モニター³ 各汚染地域の代表的な絶縁体について
• リーク電流 >1 mA 持続：IECクラスc - 30日以内にクリーニングを予定
• リーク電流 >5 mA 持続：IECクラスd - 7日以内にクリーニングを予定
• スパイクを伴う10 mAを超える漏れ電流： 引火の危険がある - 緊急清掃または通電遮断が必要

ESDD測定（確定的、停電またはライブライン・サンプリングが必要）：

• 湿らせた布で一定面積（通常100 cm²）を拭き、汚染サンプルを採取する。
• 試料を100mlの脱イオン水に溶かし、校正済み導電率計で導電率を測定する。
• IEC 60815-1 附属書 A に従って ESDD を計算する。
• ESDDの結果を使用して、上の表から洗浄間隔と洗浄方法を決定する。

ステップ2：汚染クラスと運転状況に応じた洗浄方法の選択

洗浄方法	適用ESDDクラス	通電または非通電	電圧制限	効果
乾拭き（手動）	a-b	非通電のみ	全クラス	乾燥した緩い堆積物に適している
ウェットワイパー（手動）	b-c	非通電のみ	全クラス	水溶性塩類に最適
低圧水洗浄	b-c	通電（MADあり）	最大33kV	良好 - 比抵抗コントロールが必要
高圧水洗浄	c-d	非通電が望ましい	全クラス	エクセレント - ボンド付着物を除去
ドライアイス・ブラスト4	c-e	非通電のみ	全クラス	湿気が残らない
研磨剤によるクリーニング	d-e（釉薬のダメージのみ）	非通電のみ	全クラス	最後の手段 - 釉薬の表面を傷つける
RTVシリコンコーティング（洗浄後）	全クラス	非通電のみ	全クラス	洗浄後のインターバルを3～5倍に延長

通電洗浄に必要な水の抵抗率

導電性の洗浄水は、絶縁体表面からウォータージェットを介してオペレータへの漏れ電流経路を形成します：

$I_{leakage} = \frac{V_{phase-earth}}{R_{jet}}.$

直径10mmの3mウォータージェットを使用した33kVシステム（19kV相アース）の場合：

• 水の抵抗率1,000Ω・cmの場合： $R_{jet}\約 12.7 ㎟{ kΩ}$ → $I_{leakage}\約 1.5$ — 致死性
• 水の抵抗率が10,000Ω・cmの場合： $R_{jet}\約127㎤ ㎤ ㎤ ㎤ kΩ$ → $I_{leakage}\約 150 ㎤（mA｝$ — 危険
• 水の抵抗率100,000Ω・cmの場合： $R_{jet}\R_{jet} 約 1.27$ → $I_{leakage}\約 15 ㎤（mA｝$ — 最低安全閾値

IEC 60900およびIEEE Std 957は、配電電圧での通電絶縁体の洗浄に、最低100,000Ω・cm（1,000Ω・m）の水抵抗率を要求している。. 抵抗率は、洗浄水タンクが空になり、汚染物質が供給源に蓄積するにつれて低下します。.

通電および非通電屋外断路器の絶縁体洗浄を安全かつ効果的に実施するには？

非通電洗浄手順（工業プラント用途に好ましい方法）

非通電洗浄は、最小接近距離の制約を受けずにすべての絶縁体表面を徹底的に洗浄でき、より効果的な洗浄剤を使用でき、通電洗浄に伴う漏れ電流のリスクがないため、産業プラントの屋外断路器には好ましい方法です。.

洗浄前の安全要件：

1. 非通電を確認し、承認された電圧検出器で全相の電圧降下を確認する。
2. 断路器の両側で、三相すべてに接地クランプを適用する。
3. 特定の断路器構造を対象とした作業許可証（PTW）の発行
4. 洗浄する前に、碍子スタックに亀裂、欠け、釉薬の損傷がないか点検すること。

クリーニングの実行順序：

ステップ1 - ドライ・プレクリーニング：

• 柔らかい天然毛のブラシ（静電気が蓄積する恐れがあるため、合成毛は使用しない）で、乾燥した緩い汚れを取り除く。
• 碍子スタックの上から下へ作業 - 清掃した下段の碍子の再汚染を防ぐ。
• 除去した汚染を容器に回収 - 清掃した表面や地面への再付着を防ぐ

ステップ2 - ウェット洗浄：

• 低圧スプレー（2～4バール）できれいな水（非通電作業では最低10,000Ω・cmの抵抗率）をかけ、すべての絶縁体の表面を濡らす。
• 可溶性塩が溶けるまで、2～3分の接触時間を置く。
• 化学汚染がある場合は、認可された絶縁体洗浄液を塗布する - 塗布前に磁器釉薬との適合性を確認する
• きれいな水で上から下へ十分にすすぎ、洗浄液が残らないようにする。

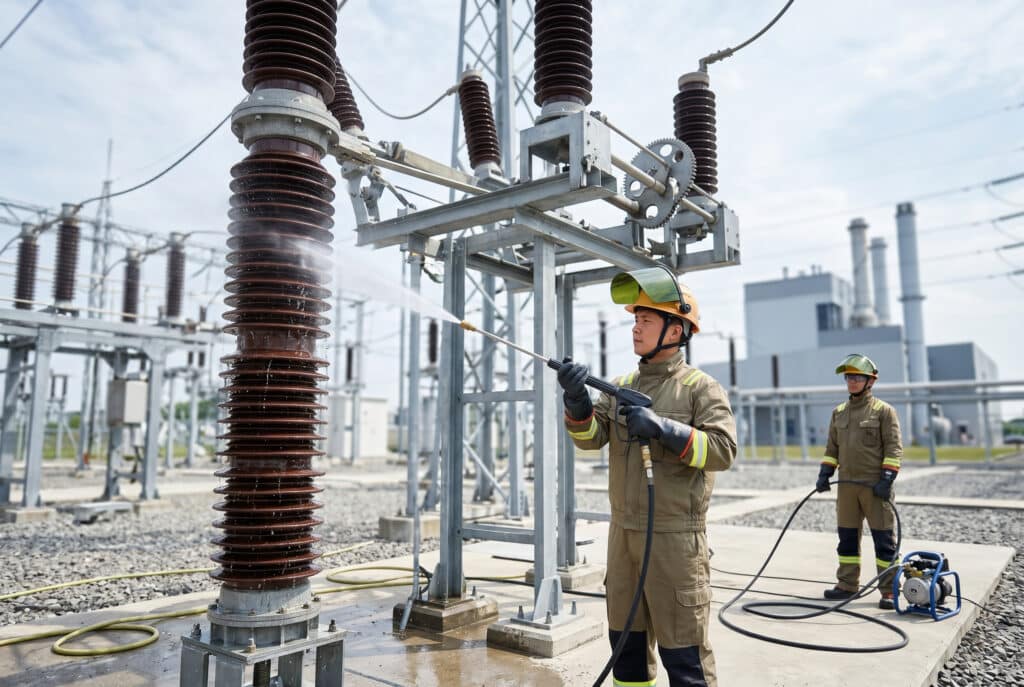

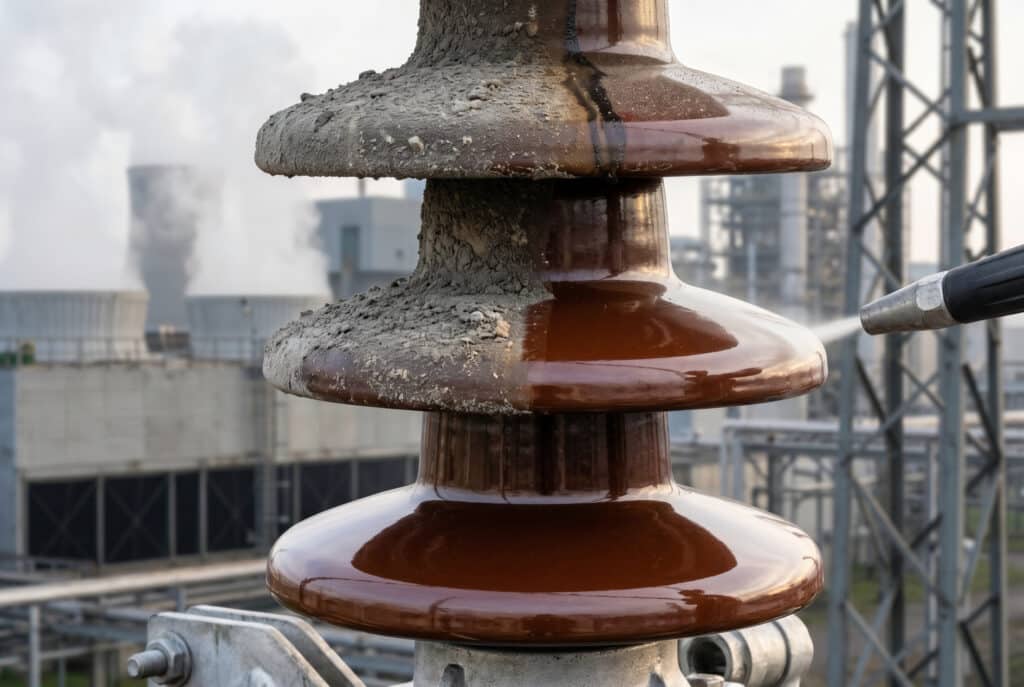

ステップ3 - 高圧洗浄（IECクラスd-e汚染用）：

• 高圧水（40～80バール）を使用して、低圧洗浄では除去できない付着物を除去する。
• 碍子表面から300～500 mmのノズル距離を維持する - 距離が近いと、経年劣化した碍子や化学的攻撃を受けた碍子で釉薬が損傷する恐れがある
• ポイントジェットではなく、ファンパターンのノズルを使用 - 局所的な衝撃を与えることなく、洗浄エネルギーを分散。

ステップ4 - 清掃後の検査：

• すべての絶縁体表面に残留汚染、釉薬の損傷、亀裂の進展がないか検査すること。

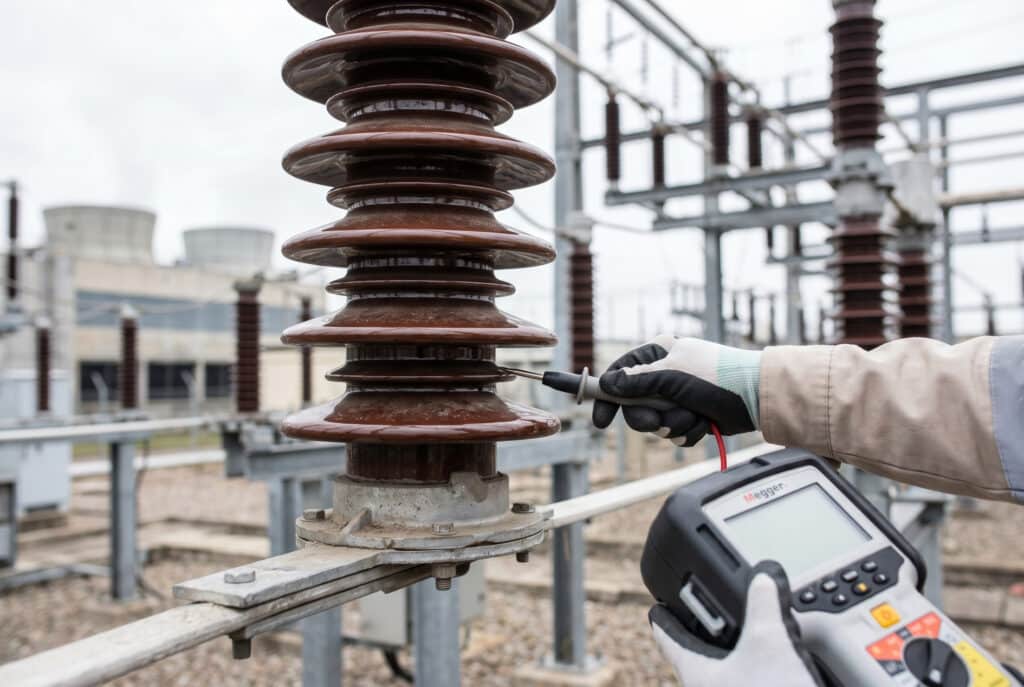

• 乾燥後、絶縁抵抗を測定する（最低4時間の自然乾燥、または清浄な乾燥空気ブロワーで加速）。
• 許容基準：33kVクラスの絶縁体について、DC5kVでの絶縁抵抗＞1,000MΩ

通電洗浄手順（停電が利用できない場合）

産業プラントで使用される屋外断路器の通電絶縁体の洗浄 は、厳密に管理された手順に従わなければならない：

洗濯前の安全要件：

• 校正されたメーターで水の抵抗率≥100,000 Ω-cmを確認する。
• IEC 60900によるシステム電圧クラスの最小接近距離（MAD）を確認する。
• 最低乗員数：2名 - 洗浄担当1名、安全監視担当1名
• PPE：アーク放電定格顔面シールド、システム電圧クラスに定格された絶縁手袋、非導電性の履物
• 風速：最大5m/s - それ以上の風が吹くと、ウォータージェットが作業者または隣接する通電中のハードウェアに向かいます。

洗濯の実行：

• 連続的なウォータージェットを維持する - 絶縁体に向けている間は、決してジェットを中断して再開しない。
• 碍子スタックの下から上への通電洗浄 - 汚染された流出液は作業者から離れるように流れる
• 最小ジェット距離：11-33 kVの場合は3 m、66-110 kVの場合は5 m - 実際のシステム電圧のMADと照合してください。
• 絶縁体1個あたりの最大洗浄時間：3～5分 - 漏れ電流の原因となる過度の水分蓄積を防止します。

洗浄後のRTVシリコーンコーティングの施工

IECクラスd-eの汚染環境にある産業プラント用絶縁体に適用。 RTVシリコーンコーティング⁵ 洗浄後、親水性の磁器表面を疎水性の表面に変換することにより、有効な洗浄間隔を3～5倍に延長する：

• 清浄で乾燥した絶縁体の表面に RTV コーティングを塗布する（湿式洗浄後最低 24 時間）。
• コーティングの厚さ：0.3～0.5mmで、小屋裏全面に均一に塗布。
• 硬化時間：常温で24～48時間（再通電前
• RTVコーティングの期待耐用年数：再塗布が必要になるまで、工業環境で5～8年
• RTVコーティングは洗浄に取って代わるものではなく、汚れの付着や濡れを抑えることで洗浄間隔を延長するものです。

どのようなライフサイクル・メンテナンスが、清掃間隔の間に絶縁体の性能を維持するか？

磁器碍子スタックのライフサイクル・メンテナンス・スケジュール

メンテナンス活動	インターバル	方法	合格基準
目視検査	四半期	地上用の双眼鏡またはドローン	目に見えるアーク・トラックはなく、上屋の損傷もない
漏れ電流監視	継続的または毎月	漏れ電流モニター	<1 mA動作電圧で持続
ESDD測定	半年ごと（IECクラスc-eサイト）	IEC 60815-1 附属書 A	サイト汚染クラスの基準値以下
絶縁抵抗試験	年間	5 kV DC メガー	>1,000MΩ以上（33kVクラス
クリーニング（IECクラスc）	年間	手順通りのウェット洗浄	クリーニング後のIR >1,000 MΩ
クリーニング（IECクラスd）	半年ごと	手順ごとの高圧洗浄	クリーニング後のIR >1,000 MΩ
クリーニング（IECクラスe）	四半期	高圧洗浄＋RTV再塗装	クリーニング後のIR >1,000 MΩ
RTVコーティング検査	年間	目視＋ウォーター・ビーズ・テスト	すべての小屋面に水が溜まる
RTV再コーティング	5-8年	洗浄後のアプリケーション	0.3～0.5mmの均一なカバー率
終末期アセスメント	20～25年	完全な誘電テスト + 目視	釉薬の損傷が表面の5%を超える場合は交換する。

洗浄間隔間の汚染モニタリング

• リーク電流の傾向： 各プラントゾーンで最も汚染にさらされた絶縁体に、常設の漏れ電流モニタを設置する。漏れ電流のトレンドにより、フラッシュオーバーのしきい値に近づくことを2～4週間前に警告し、緊急事態が発生する前に計画的な清掃を可能にする。
• ESDDサンプリングプログラム： 半期に一度、碍子10%をサンプリング - サンプリング場所をローテーションし、工場敷地内の汚染マップを作成し、洗浄間隔の短縮が必要な高集積ゾーンを特定する。
• 赤外線サーモグラフィ： 通電中の絶縁体スタックの赤外線画像を毎年撮影し、目に見えるアーク放電が発生する前にドライバンド加熱を特定 - 隣接する絶縁体セクションより5℃以上高い温度異常は、アクティブなドライバンド形成を示す

絶縁体の劣化を促進するライフサイクルメンテナンスの一般的な誤り

• 古くなった磁器に研磨剤入りのクリーニング用具を使うこと： ワイヤーブラシや研磨パッドは、耐汚染性をもたらす滑らかな釉薬の表面を取り除きます。釉薬が損傷すると、その下の多孔質セラミックは汚染や水分を吸収し、劣化を劇的に早めます。
• 磁器の釉薬と相性の悪い洗浄剤を使用すること： 酸性のクリーナーは珪酸塩釉薬を攻撃し、表面の粗さと汚れの付着を増加させるマイクロピッティングを引き起こします。
• 高湿度下での洗浄： 霧中または高湿度（85% RH 超）での湿式洗浄では、再通電前に十分な乾燥ができない - 洗浄したばかりの絶縁体に水分が残っていると、洗浄前よりも低い汚染レベルで漏れ電流が発生する可能性がある。
• 洗浄後の絶縁抵抗の検証をスキップする： 洗浄後の赤外線測定を行わないと、残留汚染や不完全な洗浄が検出されず、絶縁体が清浄であると誤って保証されたまま再通電される。
• クリーニング検査で釉薬の損傷を無視すること： 釉薬の欠け、ひび割れ、または化学的な攻撃を受けた部分は、機械的および電気的な故障の応力集中点です。

2つ目の事例は、リーク電流のトレンドの価値を実証している。. 中東にあるセメント製造施設のプラントメンテナンスマネ ージャーは、フラッシュオーバ事故の発生後、12台の11kV屋外 断路器絶縁体の連続漏れ電流監視を実施しました。この監視システムは、3ヶ月以内に、6 週間の間に漏れ電流が0.3 mAから2.8 mAに増加した2つの絶縁体を特定しました。次の降雨の前に予定された清掃が実施されましたが、この清掃によって汚染層はフラッシュオーバーの閾値まで濡れたことになります。清掃時のESDD測定では、0.22mg/cm²（IECクラスd）が確認され、正確な早期警告インジケータとして漏れ電流の傾向が検証されました。この工場ではその後、セメント露出碍子の洗浄間隔を12カ月から6カ月に短縮し、その後3年間、汚染に関連する引火事故はすべてなくなりました。.

結論

産業プラント環境における屋外断路器の磁器碍子スタックの効果的な洗浄には、汚染評価、方法選択、安全な実行、ライフサイクル検証を統合した規律ある方法論が必要です。汚染フラッシュオーバメカニズムは十分に理解されており、汚染定量化のためのIEC測定基準は十分に確立されており、各汚染クラスに対する洗浄方法は明確に定義されています。. ESDD測定と漏れ電流監視で汚染の深刻度を評価し、汚染クラスと運転状況に適合した洗浄方法を選択し、水抵抗率と最小接近距離の遵守で実行し、洗浄後の絶縁抵抗試験で検証し、厳しい汚染環境ではRTVコーティングで洗浄表面を保護する - これは、屋外断路器の磁器絶縁体スタックを25～30年の産業プラントサービスを通じて確実に機能させ続けるための完全な規律です。.

屋外用断路器の磁器碍子スタックの清掃に関するFAQ
