E1とE2の電気的耐久性の比較：スイッチギアの定格動作サイクルと主な違い

はじめに

完璧な機械的耐久性を持つスイッチギアパネルであっても、500回を要求されるネットワークで50回の故障遮断操作を行った後に接点が侵食されて故障してしまえば、何の意味もありません。接点の磨耗は、スイッチング操作で不完全なアーク消弧、接点の溶着、または壊滅的な内部アークフォルトが発生するまでは、静かで、累積的で、日常的な目視検査では見えません。.

電気的耐久性クラスはIEC規格の分類で、接点の交換やオーバーホールが必要となる前に、スイッチギヤデバイスが完全な電気的ストレスの下で実行しなければならない定格負荷遮断および故障遮断動作の最小回数を定義しています。.

配電自動化、産業用電力システム、再生可能エネルギー用途でMVスイッチギアを指定する電気エンジニアにとって、電気的耐久クラスは、機械的耐久クラスでは代替できない接点ライフサイクルパラメータです。10,000サイクルの機械的耐久性（M2）を持ちながら、電気的耐久性（E1）を持つデバイスは、機械的寿命の中間点で接点のオーバーホールが必要になる可能性があります。.

この記事では、電気的耐久性クラスE1およびE2について、IECの定義、接点摩耗の物理学、スイッチギヤのタイプによる性能比較、選択方法、MV配電システムのメンテナンスの意味など、厳密な技術的リファレンスを提供します。.

目次

• 電気耐久クラスE1とE2とは何ですか？
• 接点摩耗はスイッチギヤのタイプ間でE1対E2の性能をどのように決定するか？
• スイッチギヤの用途に適した電気耐久クラスを選択するには？
• E1およびE2分類における接触寿命は、どのようなメンテナンス・プロトコルで管理されていますか？

電気耐久クラスE1とE2とは何ですか？

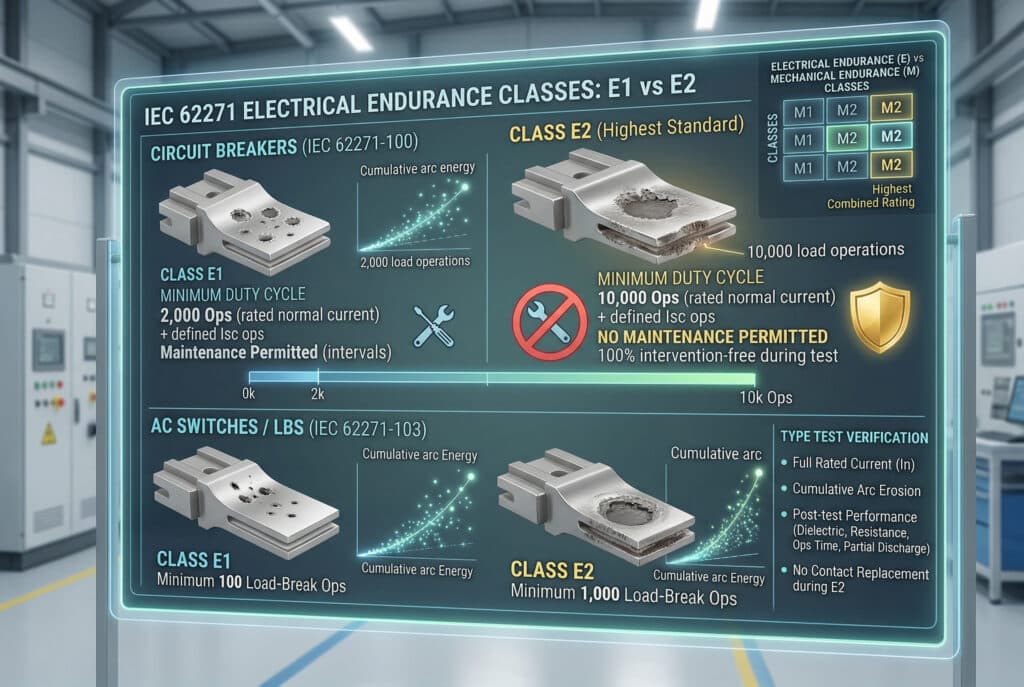

電気的耐久性クラスは、以下のように定義された標準化された性能分類である。 IEC 62271-100¹ (サーキットブレーカ）及び IEC 62271-103（ACスイッチ）は、定格電気条件下（定格負荷電流の通電及び遮断、サーキットブレーカの場合は定格短絡遮断電流の通電）において、接点状態が許容可能な性能の最低閾値を下回るまでにデバイスが実行しなければならないスイッチング動作の最小回数を規定している。.

IEC規格の定義

IEC 62271-100 - サーキットブレーカ（スイッチギヤ内のVCBを含む）：

サーキットブレーカの電気的耐久性は、通常の電流動作と短絡遮断動作を組み合わせたデューティサイクルによって定義される：

• E1クラス： 最低デューティ・サイクル：
  • 定格通常電流で2,000回動作（In）
  • さらに、定格Iscで規定された回数の短絡破壊動作（通常、Isc定格に応じて2～5動作）
• E2クラス： 最低デューティ・サイクル：
  • 定格通常電流で10,000回動作 (In)
  • さらに、定格Iscでの規定回数の短絡遮断動作（通常5～10回動作）
  • E2全負荷サイクル中、接点交換やメンテナンスは一切禁止

E2クラスでは、10,000サイクルのデューティサイクル中、メンテナンスは一切許されないという要件があり、これが決定的な違いである。これは単にサイクル数が多いということではなく、根本的に異なる設計基準であり、介在することなく性能を維持する接点材料とアーク消弧形状が要求される。.

IEC 62271-103 - ACスイッチ（スイッチギアのLBS）：

• E1クラス： 最低100 ロードブレーク操作² 定格遮断電流時
• E2クラス： 定格遮断電流で最低1,000回の負荷遮断動作

IEC 62271-102 - ディスコネクト：

• E0クラス： 負荷遮断機能なし（無負荷状態でのスイッチングのみ）
• E1クラス： 定義されたテストシーケンスごとの制限された負荷破壊能力

型式試験の内容

電気的耐久性クラスは、生産代表接点を全定格電気負荷にさらす型式試験によって検証される：

1. 現在のマグニチュード 100%定格通常電流(In)での動作 - 低減電流ではない
2. アークエネルギーの蓄積： 各スイッチング動作は、測定可能なアーク放電を発生させます。このテストでは、累積放電が接点摩耗限度を超えないことを確認します。
3. テスト後のパフォーマンス検証： 完全なデューティ・サイクルを完了した後も、デバイスは合格しなければならない：
   • 絶縁耐力試験（電力周波数およびインパルス）
   • 接触抵抗測定（ほとんどのMV接点で100μΩ未満）
   • 動作時間測定（定格値の±20%以内）
   • 部分放電試験 真空遮断器³:< 5 pC)
4. E2テスト中はメンテナンスなし： E2クラスでは、接点検査、クリーニング、交換を行わずに全運転サイクルを完了しなければならない。

電気的持久力と機械的持久力：全体像

パラメータ	E1クラス	E2クラス	M1クラス	M2クラス
スタンダード	IEC 62271-100/103	IEC 62271-100/103	IEC 62271-100/103	IEC 62271-100/103
CB通常作戦	2,000	10,000	—	—
ロードブレーク作戦	100	1,000	—	—
メカニカルサイクル（CB）	—	—	2,000	10,000
テスト中のメンテナンス	間隔を空けて許可	不可	間隔を空けて許可	不可
連絡先交換	E1リミット時	E2サイクル後のみ	該当なし	該当なし
プライマリー・ウェア・モード	アーク浸食	アーク浸食	スプリング／ラッチの摩耗	スプリング／ラッチの摩耗

コンバインド・クラスの仕様に関するクリティカル・ノート

スイッチギアは、機械的耐久クラスと電気的耐久クラスの両方を個別に宣言して指定する必要があります。M2/E2として指定されたデバイスは、10,000メンテナンスフリーの機械的サイクルと10,000メンテナンスフリーの負荷スイッチング動作を提供します。一方のパラメータのみを指定し、もう一方のパラメータを未定義のままにしておくことは、調達のあいまいさと潜在的なライフサイクルコストの問題を引き起こす不完全な仕様です。.

接点摩耗はスイッチギヤのタイプ間でE1対E2の性能をどのように決定するか？

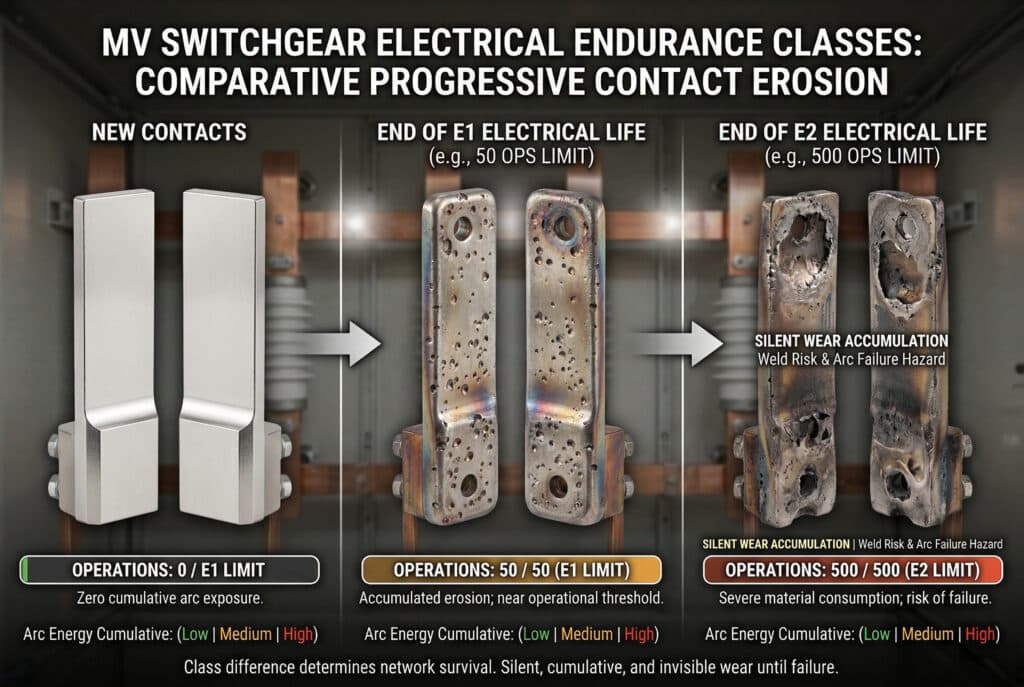

スイッチギヤの設計が達成する電気的耐久性クラスは、基本的に接点材料、アーク消弧媒体、接点形状によって決まります。この3つの変数は、電気負荷がかかるスイッチング動作のたびに接点表面からどれだけの材料が侵食されるかを支配します。.

電気的ストレス下における接点摩耗の物理学

負荷遮断スイッチング動作のたびに接点はアークにさらされます。アークエネルギー（動作ごとのジュール単位で測定）は、サイクルごとに気化・侵食される接点材料の質量を決定します。デバイス寿命にわたる接点摩耗の総量は、以下の累積和となります。 アークエネルギー⁴ すべてのスイッチング業務にわたって。.

1回あたりのアークエネルギー

$E_{arc} = \int_0^{t_{arc}} V_{arc}(t)V_{arc}(t) \cdot I(t) , dt$

どこでだ：

• $V_{arc}$ = 瞬時アーク電圧（アークの長さと媒体の関数）
• $I(t)$ = アーク中の瞬時電流
• $t_{arc}$ = 消滅までのアーク時間

アークの消滅が早い（短い $t_{arc}$)、アーク電圧が低い(低い) $V_{arc}$このため、アーク急冷媒体の選択が電気的耐久性クラスの達成可能性を直接決定する。.

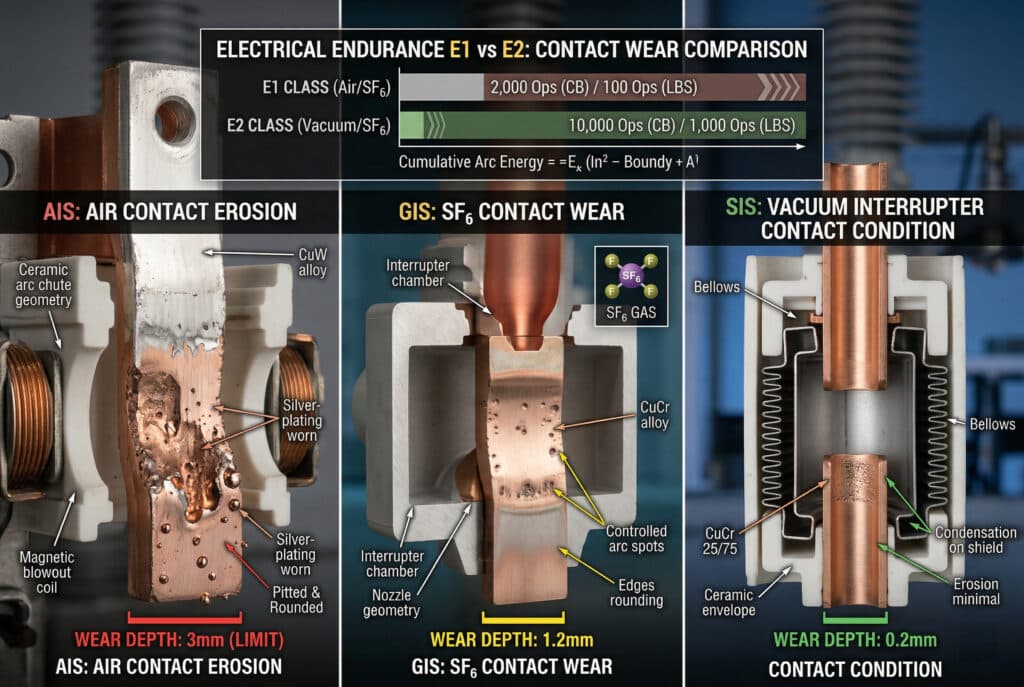

スイッチギアタイプ別接点摩耗

AIS 開閉器 - エアアークシュート接点：

エアアーク消弧は、消弧速度が遅く（1～3 サイクル）、アーク電圧が中程度であるため、1 回の操作で比較的高いアークエネルギーを発生する。接点材料は通常、耐侵食性のために選択された銀-タングステン（AgW）または銅-タングステン（CuW）合金である。しかし、空気消弧のアークエネルギーが本質的に高いため、電気的耐久性が制限される：

• 一般的な電気的耐久性E1クラス（通常電流動作2,000回、スイッチの負荷遮断動作100回）
• 接点侵食速度：定格電流でのロードブレーク動作1回あたり2～10mg
• 接触摩耗の限界：通常、交換が必要になるまでの総消耗深さは2～3mm
• E2クラスの達成可能性：CuWコンタクトの強化とアークシュート形状の最適化により可能だが、真空設計より一般的ではない

GISスイッチギア - SF6コンタクトアセンブリ：

SF6ガスブラストアーククエンチは、空気よりも速い消弧（1サイクル未満）と低いアークエネルギーを達成し、1回の動作あたりの接点侵食を低減します。SF6スイッチギアの接点は、SF6に適合した表面処理を施した銅タングステンまたは銅クロム材料を使用しています：

• 典型的な電気的耐久性：設計によりE1-E2クラス
• 接触侵食率：0.5～3mg/ロードブレイク操作あたり
• SF6の自己修復：アーク放電後のSF6分解生成物は部分的に再結合し、空気と比較して接触面の汚染を低減する。
• E2クラスの達成可能性：12-40.5kVにおける最新のGIS設計の標準

SISスイッチギア - 真空遮断器コンタクト：

アーク消弧は、最小のアーク持続時間で最初の電流がゼロになったときに発生し、金属蒸気プラズマは接点表面と内部シールドに直ちに凝縮します。接点材料は、特に真空アーク動作に最適化された銅クロム（CuCr 25/75）です：

• 一般的な電気的耐久性E2クラス標準（10,000回の通常電流動作）
• 接触侵食率：<0.5mg/ロードブレークオペレーション
• 故障破壊浸食：< 定格Iscでの短絡遮断動作1回あたり2mg以下
• E2クラスの達成可能性：真空遮断器の設計に本来備わっているもの - 標準であり、例外ではない

E1とE2のコンタクト性能比較

パラメータ	E1クラス	E2クラス
ノーマル・カレント・オペレーション（CB）	2,000	10,000
ロードブレーク操作（スイッチ）	100	1,000
フォールトブレイク・オペレーション	定格Iscで2-5	定格Iscで5-10
勤務中のメンテナンスの連絡先	可	不可
代表的なアーク焼入れ媒体	空気/SF6/真空	SF6 / 真空が望ましい
コンタクト材料	AgW / CuW	CuCr/CuW強化
アークエネルギー	より高い	より低い
ライフサイクル・コンタクト・コスト	より高い（早期交換）	下（延長サービス）
適切なスイッチング周波数	中程度	中・高

お客様事例：再生可能エネルギーMV収集システムにおけるE1接点の故障

北アフリカで50MWの太陽光発電所を運営する品質重視のプロジェクト開発会社は、24kVのMV集電開閉装置で度重なる接点オーバーホールの必要性を経験した後、Beptoに連絡しました。E1クラスで指定された元の装置は、日射量主導の負荷管理のために毎日開閉操作を必要とするフィーダー開閉義務に設置され、パネル1枚あたり年間約365回の負荷遮断操作が蓄積されました。.

そのスイッチング頻度では、E1クラスの接点（スイッチ・エレメントの定格負荷遮断動作は100回）は4ヶ月弱の運転で摩耗限界に達し、プロジェクトのO&M予算が想定していなかった計画外停止、接点交換コスト、生産ロスを引き起こした。.

影響を受けたパネルを、真空遮断器を使用したBeptoのE2クラスSISスイッチギヤに交換した後、同じフィーダスイッチング義務で、その後の36ヶ月間に1,100回の運転が行われましたが、接点メンテナンスの介入はゼロでした。その後、プロジェクト開発会社は標準MV集電スイッチギヤの仕様を変更し、すべての太陽光発電所フィーダスイッチング用途にE2クラスを義務付けました。.

スイッチギヤの用途に適した電気耐久クラスを選択するには？

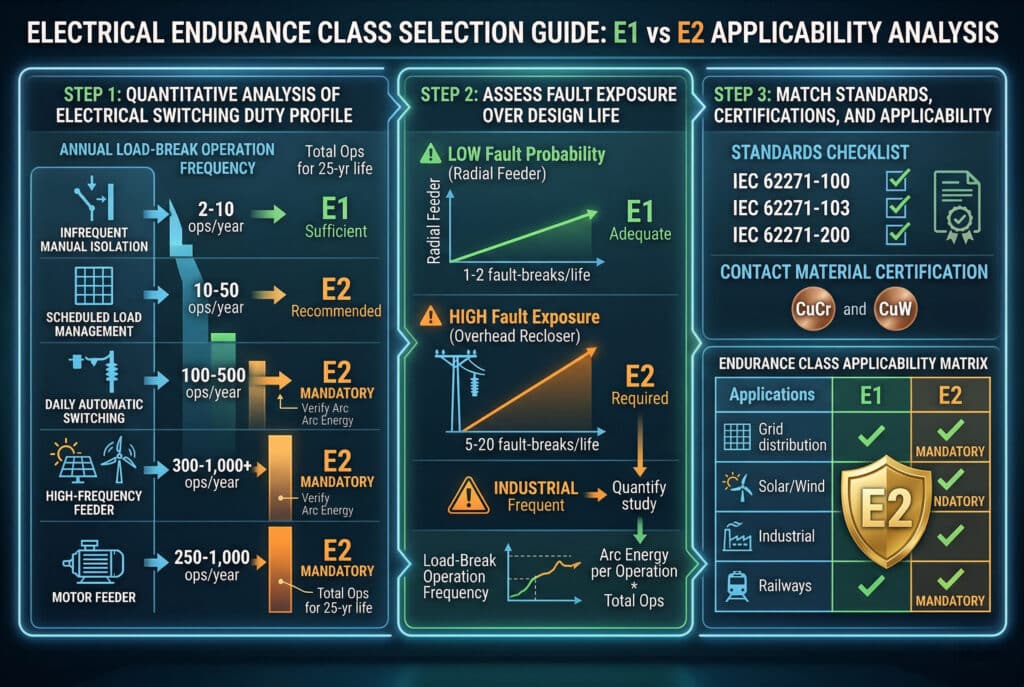

電気的耐久性クラスの選択には、設計寿命全体にわたって予想される電気的スイッチング負荷の定量的分析が必要です。これは、通常の電流スイッチング周波数、故障断線への暴露、および設備固有の電流プロファイルのアークエネルギーの影響を組み合わせたものです。.

ステップ1：電気スイッチング・デューティ・プロファイルの定義

設計耐用年数にわたって予想される総負荷ブレーク動作を計算する：

• 頻繁でない手動切り替え（分離／メンテナンス）： 年間2～10回のロードブレーク作業 → 25年間で50～250回 → 25年間で50～250回 スイッチにはE1クラスで十分。
• スケジュールされた負荷管理： 年間10～50回の操業 → 25年間で250～1,250回の操業 → 25年間で250～1,250回の操業 E1はスイッチには限界、E2を推奨
• 毎日の自動切り替え（リクローザー/セクショナライザー）： 年間100～500件 → 25年間で2,500～12,500件 → 25年間で2,500～12,500件 E2クラス必須
• 高周波フィーダー・スイッチング（太陽光／風力）： 年間300～1,000件 → 25年間で7,500～25,000件 → 25年間で7,500～25,000件 E2クラス必須、操作ごとにアークエネルギーを確認
• モーターフィーダーの切り替え（毎日の始動）： 250～1,000件/年 E2クラス必須、容量性/誘導性スイッチング・デューティを指定

ステップ2：故障の影響を評価する

• 故障確率の低いネットワーク（十分に保護されたラジアルフィーダー）： 設計寿命にわたって 1～2 回の故障切れ動作 → E1 故障切れデューティは十分である
• 高い故障露出（架空線フィーダ、自動リクローザ）： 設計寿命にわたって5～20回の故障破壊動作 → E2故障破壊デューティが必要
• 頻繁にプロセス障害が発生する産業用ネットワーク： 保護協調調査から予想される故障頻度を定量化し、それに応じて指定する。

ステップ3：規格と認証の一致

• IEC 62271-100： サーキットブレーカの電気耐久型試験 - 試験後の完全な検証を伴うE1またはE2デューティサイクルの完了を確認する試験報告書の要求
• IEC 62271-103： ACスイッチの電気耐久型試験 - E1（100回動作）またはE2（1,000回動作）の証明書が現在の製造接点設計を参照していることを確認する。
• IEC 62271-200： 金属で密閉されたスイッチギヤアッセンブリ - スイッチギヤアッセンブリの型式試験証明書で電気耐久クラスが宣言されていることを確認する。
• 接触材認証： E2規格の真空遮断器のCuCrまたはCuW接点合金の組成と硬度を確認する材料試験証明書を請求する。

耐久クラス別アプリケーション・シナリオ

E1クラスのアプリケーション：

• 一次変電所変圧器HV絶縁（不定期スイッチング）
• 産業用変電所着信フィーダー（メンテナンス時のみ手動切替）
• 非常用予備発電機のバス移送（年間50回未満）
• ビル変電所メインインカ（手動操作のみ）

E2クラスのアプリケーション：

• 配電オートメーションのリクローザーとセクショナライジング・スイッチ
• 都市環状幹線フィーダー切替（頻繁な負荷切替作業）
• 太陽光発電所と風力発電所のMV集電フィーダー切り替え（日射量に応じた運転）
• 産業用モーターフィーダーMV開閉装置（日常始動/停止義務）
• 舶用およびオフショア負荷管理開閉装置（頻繁な負荷遮断作業）
• 鉄道変電所スイッチング（高周波牽引負荷スイッチング）

E1およびE2分類における接触寿命は、どのようなメンテナンス・プロトコルで管理されていますか？

電気的耐久性クラスは接点ライフサイクルの限界を定義しますが、その限界を実用的な保守プログラムに変換するには、正確な運転カウント、状態に基づく検査トリガー、各開閉器タイプに固有の接点故障モードに関する知識が必要です。.

コミッショニング前の電気検証チェックリスト

1. 電気耐久証明書の確認 - E1またはE2型式試験証明書が現行の製造接点材料およびアーク急冷設計を参照していることを確認する。
2. ベースライン接触抵抗の測定 - 試運転時の接触抵抗（通常100μΩ未満）を記録する。このベースラインは、今後のすべての状態評価の基準となる。
3. 真空遮断器完全性試験（SIS） - 試運転前に、すべての真空遮断器に対して IEC 62271-100 に従った電源周波数ハイポット試験を実施する。
4. 動作カウンタの初期化 - 試運転時に電気操作カウンターをゼロに設定する。正確なカウントは、接点ベースの介入のための主要なメンテナンスのトリガーである。
5. SF6ガス品質検証（GIS） - 通電前にIEC 60376に従ってガスの純度と含水率を確認すること。汚染されたSF6は、1回あたりのアークエネルギーを増加させ、型式試験された速度を超えて接点侵食を加速する。
6. 故障時の動作カウンターを別に記録する - 故障解除操作は、通常の電流操作の10～50倍の割合で接点寿命を消費します。

スイッチギアタイプ別接点摩耗故障モード

AIS接触不良（エアアークシュート）：

• 接触面の孔食とクレーター - 侵食が進行すると、接触面に凹凸が生じ、接触抵抗が増加し、負荷電流が流れると局所的な発熱が発生する。
• アークランナー浸食 - アークをシュート内に導くアーク・ランナー の表面が徐々に侵食される。ランナーが摩耗する と、アークがメイン・コンタクトに滞留し、侵 食が加速される。
• カーボン堆積 - 不完全アーク生成物が接点やシュート表面に堆積し、誘電強度が低下し、再ストライクの確率が高くなる。

GIS 接触不良（SF6）：

• タングステン粒子汚染 - 浸食された接点材料は、SF6ガス中に金属粒子として堆積する。
• 接触面の酸化 - SF6分解生成物（SOF₂、HF）は、アーク条件下で接点表面と反応し、接点抵抗を増加させる絶縁酸化物層を形成する。
• パファーノズルの侵食 - ノズルが摩耗すると、ガスブラスト速度が低下し、アーク持続時間が長くなり、接点侵食率が高くなる。

SIS接点故障（真空遮断器）：

• 摩耗限界を超えた接触侵食 - CuCr接点材料はアークごとに侵食され、侵食の合計が接点ギャップ補正範囲を超えると、ブレーク能力が低下する。
• 真空劣化 - 内部部品からのゆっくりとしたアウトガスが徐々に遮断圧力を上昇させる。10-¹ mbarを超えると、真空アークの挙動が変化し、遮断能力が低下する。
• コンタクト溶接 - 適切に設計されたCuCr接点は溶接に耐えるが、過大な通電電流（定格ピークを超える）はこの抵抗に打ち勝つ可能性がある。

電気耐久クラスに基づくメンテナンス・スケジュール

トリガー	E1クラス	E2クラス（春／SF6）	E2クラス（真空）
年間	接触抵抗、動作回数レビュー	接触抵抗、動作回数レビュー	接触抵抗、動作回数レビュー
500回の通常作戦	接触目視検査、アークシュート検査（AIS）	SF6粒子分析（GIS）	真空ハイポットテスト
1,000回の通常作戦	接触侵食測定、交換評価	接触抵抗の傾向分析	接触侵食測定
2,000回の通常作戦	接点点検が義務付けられている。	フルコンタクト検査	真空の完全性の検証
E1/E2リミット時	サービス継続前にコンタクト交換を義務付ける	接触評価の義務化	メーカーの評価が必要
フォールトブレーク1回につき	各故障操作の後、直ちに接点検査	故障後のガス品質分析	故障後の真空ハイポット

よくある電気耐久仕様とメンテナンスの間違い

• 自動切り替えデューティにE1を指定する - 高周波スイッチング用途での接点交換コストと計画外停止は、調達時のE2プレミアムをはるかに上回る。
• 機械的動作のみをカウントし、故障による破損は無視する。 - 定格故障電流を5回クリアしたデバイスは、通常のスイッチング動作500回分に相当する電流を消費している可能性がある。
• 試験後の接触抵抗データのないE2証明書の受理 - 試験後の接触抵抗測定を含まないE2証明書では、接点が性能保持要件を満たしていることを確認できない。
• SF6ガス品質が接触侵食率に与える影響を無視する - 汚染されたまたは低圧のSF6は、アーク持続時間と1回あたりのアークエネルギーを増加させ、接点が定格E2サイクル回数よりかなり前に摩耗限界に達する原因となる。

結論

電気的耐久性クラス E1 と E2 は、根本的に異なる接点ライフサイクル設 計基準を表しており、単にサイクル数の違いだけでなく、接点材 料の選択、アーク消弧の最適化、開閉器資産の耐用年数 全体を支配するメンテナンス哲学の違いを表しています。高圧配電では、正しい電気的耐久性クラス仕様が、接点ライフサイクルをネットワーク運用上の要求と整合させ、計画外の接点保守を防止し、スイッチギヤの信頼性が、それが保護するシステムの25年の設計寿命の期待値と一致するようにするパラメータとなります。.

MVスイッチギヤでは、接点の摩耗は耐久クラス仕様が防止するために設計された故障モードであるためです。.
