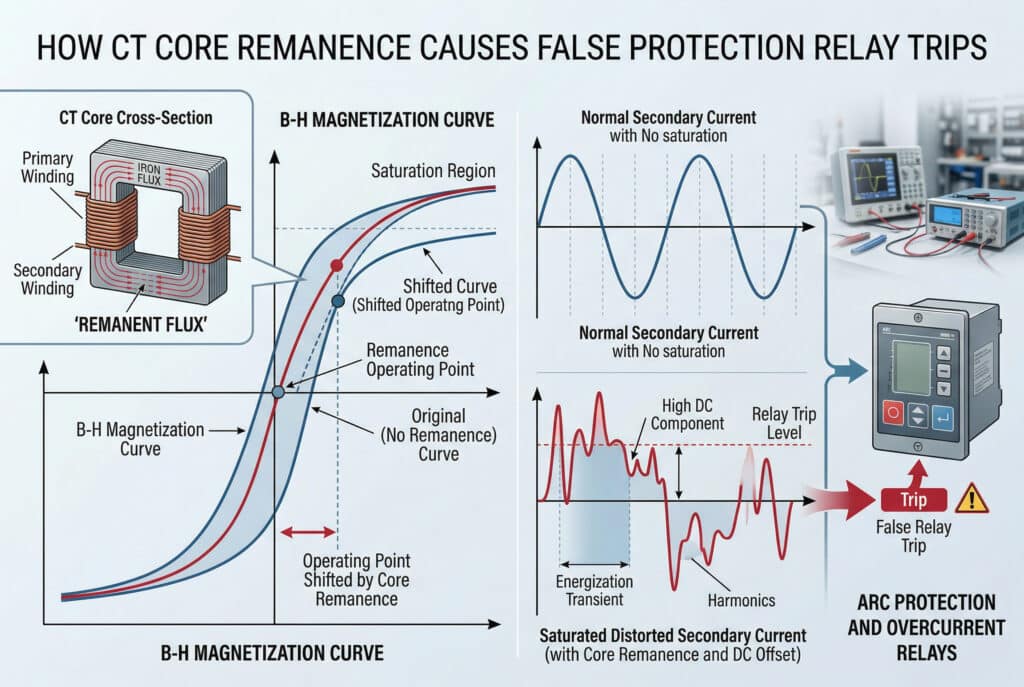

CTコアの残留磁束が、高圧産業プラントシステムでどのように誤った保護リレートリップを引き起こすかを正確に視覚化した複雑な技術合成イラストと精密図。左側のCTコア断面概念図（CTコア断面、一次巻線、二次巻線と表示）は残留磁束を概念的に示しています。中央は、飽和を示す大きな矢印が付いた明確なB-H磁化曲線（B-H磁化曲線、飽和領域、残留磁束動作点、理想動作点、通電過渡、シフトB-H曲線と表示）です。右側は、二次電流の歪みを対比した比較波形。上の波形は、理想的な状態におけるきれいな正弦波としての「正常な二次電流」を示し、下の波形（ラベル付き：下の波形（ラベル：飽和した歪んだ二次電流（DCオフセットと高調波を含む）、DCオフセット領域、リレートリップレベル）は、コアの再変動を伴う通電過渡時のものです。歪んだ波形は、アーク保護リレーおよび過電流リレー（右側に概念的なリレーのラベルが貼られている）によって故障シグネチャとして解釈され、誤ってトリップ判定をトリガします。高DC成分」や「高調波」などのデータポイントは、波形セクションに正確に統合されています。ぼかした背景のシーンは、工業技術作業場でのトラブルシューティングを示しています。人影はありません。プロフェッショナルなイラストのような写真スタイルは、正確で、清潔で、技術的なスペルを正確に表現しています。. — CTコアの残留-スプリアス・トリップのメカニズム

はじめに

産業プラントの高圧システムで保護リレーを誤動作させる故障モードの中で、コア・リマネンス（一次電流が停止した後に変流器の鉄心に残る残留磁束）は最も体系的に誤解されており、最も頻繁に誤診断されます。産業プラントで、実際の故障事象と関連付けることができないスプリアス保護トリップが発生した場合、通常、リレー設定、リレーハードウェア、および二次回路配線に調査が集中します。CT コアが調査されることはほとんどありません。しかし、原因不明の擬似トリップ、特に変圧器への通電中、モーター始動中、または故障後の回路再閉路中に発生する擬似トリップのかなりの割合は、CT コアの残留磁束が根本原因であり、残留磁束の状態が特定され修正されない限り、いくらリレー設定を調整しても再発を防ぐことはできません。.

直接的な答えはこうです：CT コアの残留磁束は、故障イベントまたは直流電流にさらされた後に CT コアに残留し、B-H 磁化曲線上のコアの動作点をシフトさせ、次の通電過渡時に CT をより早く、より厳しく飽和させるため、誤ったリレートリッピングを引き起こします。.

本書は、原因不明のリレー動作のトラブルシューティングを行う産業プラントの保護エンジニア、高圧メンテナンスチーム、およびアーク保護システムの専門家向けに、コアの残留磁束がどのように発生し、どのように誤トリップを引き起こすか、そして残留磁束に起因する保護障害をどのように診断、修正、防止するかについて、完全な技術的説明を提供します。.

産業プラントの中高圧システムにおけるCTコア残留とその発生メカニズムとは？
コアの残留はどのようにしてCTの飽和と誤ったリレーのトリップを引き起こすのか？
産業用プラント保護システムにおける残留電位による誤トリップを診断するには？
中電圧アーク保護システムにおけるCTコアの残留を修正し、再発を防止するには？
産業プラントアプリケーションにおけるCTコアの残留と誤リレートリッピングに関するFAQ

産業プラントの中高圧システムにおけるCTコア残留とその発生メカニズムとは？

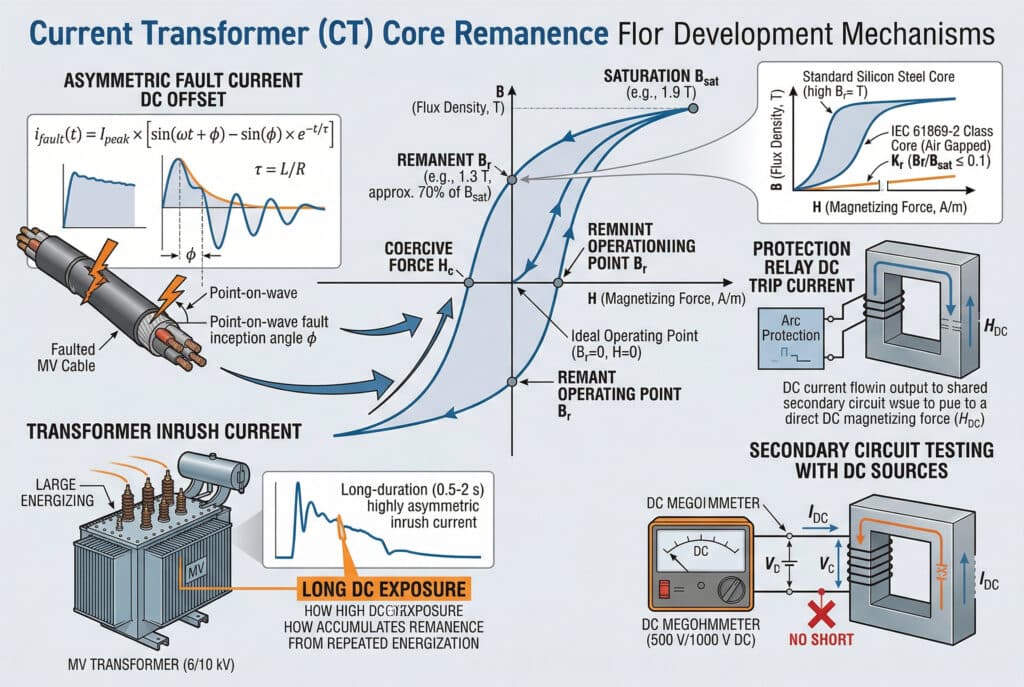

産業プラントの高圧（MV）システムにおける、電流トランス（CT）コアの残留ヒステリシスを視覚化した詳細な産業用インフォグラフィック図解と正確な技術概略図。メインのヒステリシス曲線は、標準的なシリコンスチールコア（高Br）と、はるかに低いKr（Br/Bsat ≤ 0.1）を示す「IEC 61869-2 クラスPRコア（エアギャップ）」曲線を対比しています。曲線の下とその周辺には、4 つの吹き出しが再マネンス発生メカニズムを示している：非対称故障電流直流オフセット」：故障した MV ケーブルの回路図と、式 $i_{fault}(t) = I_{peak} で減衰する直流オフセット波形。\$i_{fault}(t) = I_{peak} [\sin( \omega t + ˶ˆ꒳ˆ˵) - ˶ˆ꒳ˆ˵) e^{-t/tau}]$.2. 「保護リレー直流トリップ電流」：保護リレー直流トリップ電流」：アーク保護リレーが出力する直流トリップ信号で、CT二次側に流れ、直流H_DCを印加する。3. 「変圧器突入電流」：大型 MV 変圧器(6/10 kV)への通電、長時間(0.5～2 秒)の非対称突入波形、累積効果。4.直流による二次回路試験」：DCメガオームメーター（500 V/1000 V DC）でCTの2次側を短絡（赤いXマーク）せずにテストし、高いBrのアーチファクトを残す。構成はきれいで権威があり、英語の綴りも完璧である。. — 産業用MVシステムにおけるCTコア・リマネンス開発

変流器の鉄心は強磁性体であり、その磁気挙動は次のように表される。 b-h磁化曲線¹ - コア内の磁束密度 B とコアに加えられた磁化力 H の関係。強磁性体のB-H曲線は単純な直線関係ではなく、ヒステリシスループになっています。つまり、コア内の磁束密度は、現在の着磁力だけでなく、以前の着磁の履歴にも依存します。.

磁化力Hがゼロになったとき、つまり一次電流が停止したとき、磁束密度Bはゼロには戻りません。残留磁束密度Brと呼ばれる残留値が残り、CTコアに使用される粒方珪素鋼では飽和磁束密度Bsatの70-80%にもなります。この残留磁束-残留磁束-はコアの磁区構造に固定され、減磁によって意図的に除去されるか、十分に大きな反対磁化力によって上書きされるまで、無期限に持続する。.

産業プラント中高圧システムにおける残留電流発生メカニズム

産業プラントの高圧システムは、従来の配電システムよりもはるかに頻繁にCTコアを残留電位発生状態にさらします。これは、大きなモーター負荷、頻繁な故障イベント、アーク保護システムの動作の組み合わせにより、CTコアを体系的に高残留電位状態に導く一連の電流状態が発生するためです。.

メカニズム1：非対称故障電流DCオフセット

産業プラントの CT 設置における最も重要な残留電流源。中電圧システムで故障が発生した場合、故障電流には DC オフセット成分が含まれ、その大きさは故障が発生した波上のポイントおよびシステムによって異なります。 x/r比²:

$i_{fault}(t) = I_{peak｝\i_{fault}(t) = I_{peak$

どこで $\ファイ$ は故障開始角であり、$$ = L/R$$ は直流時定数である。X/R比が15～30の産業プラントの中電圧システムでは、直流時定数は48～95msです。これは、直流オフセット成分が無視できるレベルまで減衰する前に、5～10電源周波数サイクルの間持続することを意味します。.

故障電流の DC 成分は、CT コアの動作点を B-H カーブの一方向の飽和に向かって徐々に駆動します。故障が保護リレーによって解除されると（通常は 60～200 ms 以内）、DC 駆動磁束は残留磁束としてコアに残ります。残留磁束の大きさは、DCオフセットの大きさと故障解除時間に依存します：

$B_{remanent}\B_{sat}\回￤左（1 - e^{-t_{clearing}/tau_{core}}} 右）￤sin(￤phi)$

最悪の場合の断層入射角( $\ファイ$ = 90°）、クリアタイム100msの場合、残留磁束はBsatの60～75%に達する。.

仕組み2：保護リレー直流トリップ電流

アーク保護リレーおよび一部の過電流リレーは、DC トリップコイル電流を使用してサーキットブレーカのトリップ機構を動作させます。トリップコイル電流が CT の二次回路を流れるとき (誘導結合または一部の産業プラントの配線構成における共有アース接続を介して発生する可能性があります)、CT コアに直流磁化力が印加され、一次電流の状態とは無関係に CT コアが残留状態に駆動されます。.

メカニズム3：トランス突入電流

高圧変圧器が通電されると、突入電流には大きな DC オフセット成分が含まれ、これは 0.5 ～ 2 秒間持続する可能性があり、故障電流の DC オフセットよりもはるかに長くなります。変圧器の一次フィーダに設置された CT の場合、この長時間の DC 暴露により、コアはほぼ飽和の再マネンスレベルまで駆動されます。その後、変圧器が非通電および再通電される場合（産業プラントの試運転および保守時によく発生すること）、CTコアは各通電イベントからの残留電位を蓄積します。.

メカニズム4：直流電源による二次回路テスト

500Vまたは1,000V DCメガオーム計を使用したCT二次回路の絶縁抵抗試験は、CT二次巻線にDC電圧を印加します。二次巻線がIRテスト中に短絡されていない場合（一般的なテストエラー）、DCテスト電圧はCTコアを介して磁化電流を駆動し、テストアーチファクトとして認識されない可能性のある残留磁束状態を残します。.

CTコアの残留性を定義する主要な技術的パラメータ：

パラメータ	定義	代表値	パフォーマンスへの影響
残留磁束密度 (Br)	H=0のときの残留B	0.8～1.4T（Bsatの60～80%）	飽和に向かって動作点をシフト
飽和磁束密度 (Bsat)	高Hでの最大B	1.8～2.0T（ケイ素鋼用	飽和開始閾値を定義する
強制力（Hc）	Bをゼロにするのに必要なH	10-50 A/m (CTコア用)	必要な消磁電流を決定
直流時定数 (τ)	故障電流回路のL/R	20～100ミリ秒（MVシステム	DC オフセットの持続時間を決定する
残留係数（Kr）	Br/Bsat	0.6-0.8（標準CTコア用	IEC 61869-2³ クラスPRコアはKr≤0.1を定義する。
適用規格	IEC 61869-2 クラス PR	レマネンス保護コア仕様	コアのエアギャップによりKr≤0.1を達成

コアの残留はどのようにしてCTの飽和と誤ったリレーのトリップを引き起こすのか？

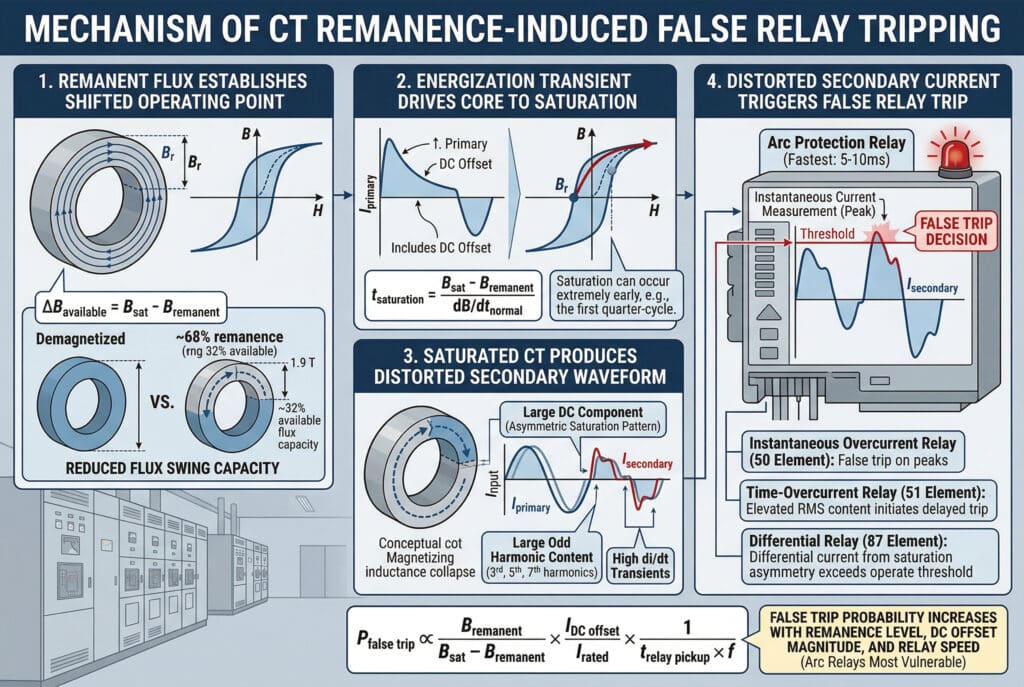

産業環境におけるCTコアの再放電による誤リレートリッピングの完全な4段階メカニズムを詳述する、複雑で構造化されたデータ可視化および技術図解。概念的なCTコア、グラフ、電流波形、リレー論理図を用いて説明しながら、文脈の順序に従って説明します。. — 偽トリップへのCT残留-スプリアス・アクティベーション・シークエンス

コアの残留からリレーの誤トリップに至る経路には、残留状態が確立された後の一次電流が流れる最初の数サイクル（通常は変圧器の通電中、モーターの始動中、または故障除去後の回路の再閉路中）に発生する特定の一連の電磁現象が関与している。.

レマネンスから飽和へのシーケンス

第1ステージ残留磁束が動作点をシフトさせる

B-H曲線上では、コアの動作点は(H=0, B=Br)にあり、残留磁束によって原点から変位します。飽和前の利用可能な磁束スイングは次のとおりです：

$\デルタ B_{available} = B_{sat} - B_{remanent}.$

Bsat=1.9T、Bremanent=1.3T（Bsatの68%）のコアの場合、利用可能な磁束スイングはわずか0.6Tです。一次電流を正確に再現するCTの能力は、利用可能な磁束の揺れに比例します。68%の残留磁束を持つコアは、正確な電流再現に利用可能な通常の磁束容量の32%しかありません。.

ステージ2：通電トランジェントがコアを飽和に導く

変圧器への通電、モーターの始動、故障除去後の再閉路など、回路が再通電されると、一次電流にはDCオフセットを伴う非対称成分が含まれる。直流オフセットは、コア磁束を残留磁束と同じ方向に駆動する（最悪の場合、残留磁束の極性が直流オフセットの方向と一致する）。コアは最初の半サイクルのほんの一部で飽和に達する：

$t_{saturation} = \frac{B_{sat} - B_{remanent}}}{dB/dt_{normal}}}.$

68%の残留磁束を持つコアの場合、飽和は完全に減磁されたコアよりも約3倍早く発生し、通電過渡現象の最初の1/4サイクル以内に発生する可能性がある。.

ステージ3：飽和CTが歪んだ二次波形を生み出す

CTコアが飽和すると、着磁インダクタンスが崩壊し、コアはもはや増加する磁束を支えることができなくなり、一次電流は二次巻線では再現されなくなります。その代わり、一次電流が流れ続ける一方で、二次電流はゼロに向かって急激に低下します。二次側の波形はひどく歪み、各サイクルの飽和していない部分では大きなピークを含み、飽和した部分では電流がゼロに近くなります。.

歪んだ二次波形には

大きなDC成分：非対称飽和パターンから：CTは一方の半サイクルで他方の半サイクルより激しく飽和する。
大きな奇数倍音成分：クリップされた波形からの3倍波、5倍波、7倍波
高い di/dt 過渡電流：飽和領域と不飽和領域の境界における急激な電流遷移

ステージ4：歪んだ二次電流が偽リレー・トリップを引き起こす

歪んだ二次電流波形は、測定された一次電流として保護リレーに提示されます。リレーの応答は、その測定アルゴリズムに依存する：

アーク保護リレー（光＋電流検出）：アーク保護リレーは瞬時電流測定を使用し、二次電流波形のピークに反応します。各サイクルの飽和していない部分の歪んだ CT 二次波形の高振幅ピークは、アーク保護リレーの電流しきい値を超える可能性があり、アークフォルトが存在しないにもかかわらずトリップ判定をトリガします。
瞬時過電流リレー（50素子）：二次電流のピークに応答 - 歪んだ波形のピークは瞬時ピックアップしきい値を超えることがあり、誤った瞬時トリップを引き起こすことがあります。
時間過電流リレー（51 素子）：RMS 電流に応答 - 歪んだ波形は、ピックアップしきい値を超える可能性のある上昇した RMS 含有量を持ち、時間遅延トリップに向けたタイミングを開始します。
差動リレー（87素子）：差動リレーは、保護対象機器の両側の CT からの二次電流を比較します。片方の CT だけが残留磁気の影響を受けている場合、通電中の差動電流には残留磁気に起因する飽和非対称による大きな成分が含まれ、差動リレーの動作しきい値を超える可能性があります。

残留磁束と誤作動確率の数学的関係：

$P_{false,trip}\Ⱚ Ⱚ Ⱚ Ⱚ Ⱚ Ⱚ Ⱚ\times \frac{I_{DC,offset}}{I_{rated}}\times \frac{1}{t_{relay,pickup}\回数 f}$

この関係から、誤トリップ確率は残留電位レベル、DC オフセットの大きさ、およびリレー速度とともに増加することがわかり、アーク保護リレー（最速動作時間：5～10 ms）が残留電位による誤トリップに対して最も脆弱であることが説明できる。.

顧客事例 - 11 kV産業プラント変電所、自動車製造、中央ヨーロッパ：
ある自動車製造工場の保護エンジニアが、14ヶ月の間に7回の原因不明のアーク保護リレー動作を経験し、Bepto Electricに連絡しました。誤作動のたびに生産ラインのシャットダウンが発生し、1回あたり約45,000ユーロの費用がかかりました。イベント後のアーク保護リレーのオシログラフィック解析により、リレーが光（通電中の変圧器ブッシング上のコロナ放電による）と過電流の両方を検出していることがわかりました。CT励磁曲線のテストにより、変圧器の一次フィーダー上の3つのCTは、それぞれ71%、68%、74%の残留磁束レベルを有していることが判明しました。3つのCTすべてを消磁することで、残留磁力はBsatの5%以下に減少しました。消磁後の18ヶ月間、変圧器フィーダーで発生した誤アーク保護トリップはゼロでした。保護エンジニアは次のように述べています： “「7回の誤作動、7回の生産停止、そして30万ユーロを超える損失-その原因はすべて、消磁に4時間を要した3つのCTコアの残留磁気にあった。アーク保護リレーは設計通りに動作していた。CTが誤った情報を与えていたのです」。”

産業用プラント保護システムにおける残留電位による誤トリップを診断するには？

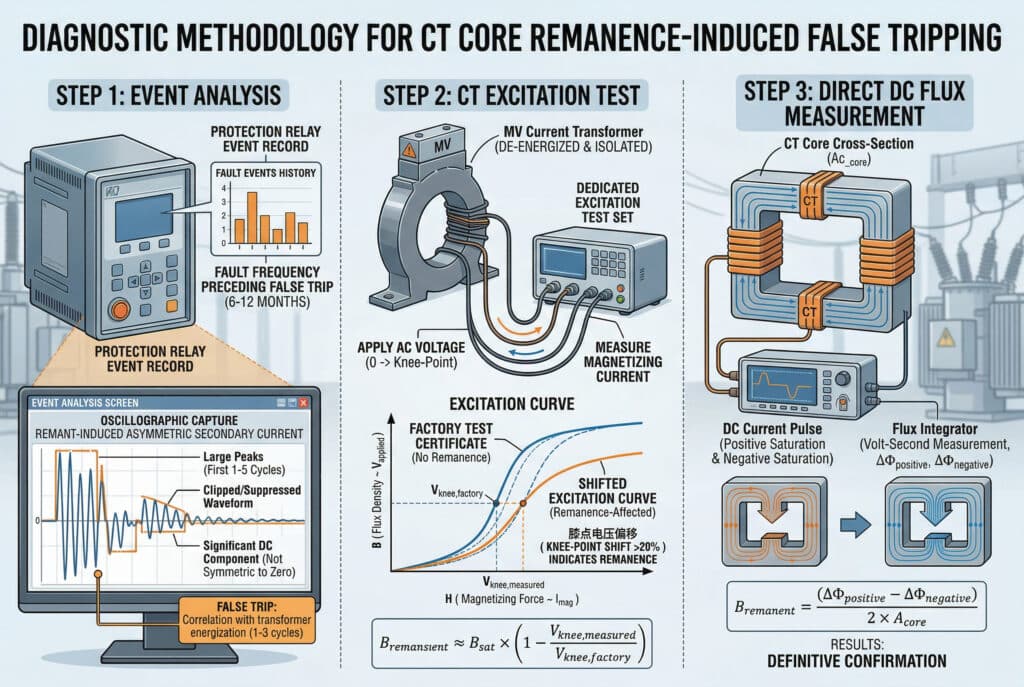

工業プラントの高圧(MV)システムにおける CT コアの残留磁気に起因する誤保護トリップの 3 段階の診断方法を、正確な英語ラベルを使用したきれいな図式で表した複雑な構造のインフォグラフィック図解です。ステップ 1: イベント分析。大きなピーク（最初の 1～5 サイクル）」と「重要な DC 成分（ゼロに対して対称ではない）」がマークされた、通電中の「残留再起電力による非定常二次電流」を表示する様式化された保護リレーのスクリーンショットを示します。イベント履歴画面には、"FAULT EVENTS HISTORY (6-12 MONTHS) "の頻度チャートが表示されます。ステップ2：CT励磁試験方法図は試験手順を示しています。MV 変流器には「MV 変流器 (DE-ENERGIZED & ISOLATED)」と表示されている。二次巻線に "DEDICATED EXCITATION TEST SET "を接続して交流電圧を印加する。大きな "励振曲線 "プロットは、"工場試験証明書(残留磁束なし) "と "シフトされた励振曲線(残留磁束の影響あり) "を対比し、ニーポイントVknee,factoryとVknee,measurementがラベル付けされ、図解方程式が示されています。結果ボックスは "KNEE-POINT SHIFT >20% INDICATES REMANENCE "を確認する。ステップ3: 直流磁束の直接測定。直接磁束積分法を示す。専用の測定器が正と負の飽和のために直流電流パルスを印加し、積分された磁束の変化が数式で示される：B_remanent = (ΔΦ_positive - ΔΦ_negative) / (2 x A_core)。結果：「決定的な確認すべてのテキストとラベルは完璧に綴られた英語で正確。背景は電力設備のある少しぼやけた工業用変電所。クリーンで技術的な設定。画像はまとまりのあるテックブルー、グレートーン、オレンジの警告要素を使用している。. — CTコア残量診断-事象から確認への方法論

レマネンスによる誤トリップは、他の誤トリップ原因（リレー設定エラー、二次回路故障、および本物の故障イベント）と区別する特徴的な診断シグネチャーを生成します。診断方法は、イベント分析から CT テスト、確認へと進む構造化されたシーケンスに従っています。.

ステップ1：偽トリップイベント記録の分析

保護リレーのイベント記録とオシログラフィック・キャプチャが最初の診断証拠となる：

タイミングの相関：残留電流による誤トリップは、変圧器への通電中、モーター始動中、再閉路中など、一次電流が流れてから最初の 1～5 サイクル以内に発生します。回路通電の 200ms 以上後に発生する誤トリップは、残留磁気に起因するものではなさそうです。
二次電流波形の形状：レマネンスによる飽和は、特徴的な非対称波形を生成する。すなわち、一方の半サイクルで大きなピークを示し、他方の半サイクルで波形が抑制されるかクリップされる。左右対称の歪んだ波形は、別の原因を示唆している。
二次電流の直流成分：レマネンスによる飽和は、二次電流波形に大きな直流成分を発生させる。オシログラフィーのキャプチャでは、ゼロを対称に横切らない波形として確認できる。
以前の故障イベントとの相関：誤トリップに先立つ 6～12 ヶ月間の保護リレーイベント履歴を確認する。

ステップ2：CT励磁カーブテストの実施

励起曲線検査はCTコアリマネンスの決定的な診断法である：

CTの非通電と絶縁：励磁曲線テストでは、CTを非通電にし、一次回路を開回路にする必要がある。
二次巻線にAC電圧を印加する：交流電圧をゼロからニーポイント電圧⁴ B（印加電圧に比例）対H（着磁電流に比例）をプロットする。
工場試験証明書と比較する：残留磁気の影響を受けたCTは、シフトした励磁曲線を示します。つまり、ニーポイントは工場出荷時の証明書の値よりも低い印加電圧で発生し、ニーポイントでの着磁電流は工場出荷時の値よりも高くなります。
残留磁束レベルの計算工場出荷値からの励磁カーブのニーポイント電圧のシフトから残留磁束レベルの推定値が得られます：

$B_{remanent}\B_{sat}\回（1 - ㎤{V_{knee,measured}}{V_{knee,factory}}right)$

ステップ3：直流磁束測定による確認

確実な残留磁束測定のためには、直流磁束法が残留磁束密度の直接測定を提供します：

二次巻線に、コアを正飽和にする方向に既知の直流電流パルスを流す。
フラックス積分器を用いて残留状態から飽和状態までのフラックスの変化を測定（ボルト秒測定）
負の方向に繰り返し、残留状態から負の飽和状態への磁束変化を測定する。
残留磁束を計算する：正と負のフラックス変化の非対称性は、残留磁束を直接定量化する：

$B_{remanent} = \frac{(\Delta\Phi_{positive} – \Delta\Phi_{negative})}{2 \times A_{core}}$

どこで $A_{core}$ は工場試験証明書によるCTコア断面積。.

診断決定マトリックス

観察	残留を示唆	別の原因
通電後最初の 3 サイクル以内の誤作動	強力な指標	—
直流成分を含む非対称な二次波形	強力な指標	過電流による CT 飽和
以前の故障イベント履歴後の誤トリップ	強力な指標	—
励起カーブのニーポイントをシフト	確認済み	コアの損傷（シフト>20%の場合）
いつでも誤作動、対称波形	弱い指標	リレー設定、二次回路故障
故障履歴のない誤作動	弱い指標	リレーハードウェア、設定エラー
光検知時のみリレー動作（アークリレー）	残留ではない	外部コロナ、アーク放電

中電圧アーク保護システムにおけるCTコアの残留を修正し、再発を防止するには？

Bepto Electric」のワッペンが付いた工業用作業ジャケットを着た東アジアの技術専門家（デフォルトの中国人の特徴、40代、男性）が、可変オートトランス（バリアック）を操作し、白人系の外国人顧客（60代、男性、保護眼鏡をかけ、「MV PLANT OPERATIONS」のワッペンが付いた作業ジャケットを着用）にCTコアの消磁手順を説明している。顧客は、「CT REMANENCE MANAGEMENT」と題されたマニュアルと、「POST-DEMAG EXCITATION CURVE」とラベル付けされた励磁曲線グラフが表示された開いたノートパソコンを手に、注意深く観察している。彼らは、パネルに取り付けられたCT、機能ステータス表示付きのアーク保護リレー（MV ARC PROTECTION SYSTEMS）、その他の電気機器がある、明るい高圧配電盤室にいる。電流制限抵抗器が接続されている。プロフェッショナルな照明と自然な遠近法により、技術的な消磁装置との相互作用と焦点が捉えられている。テキストラベルには、「VARIABLE AUTOTRANSFORMER」、「CURRENT-LIMITING RESISTOR」、「CT CORE DEMAGNETIZATION」、「IEC 61869-2 Class PR」、「Bepto Electric」、「CT REMANENCE MANAGEMENT」、「POST-DEMAG EXCITATION CURVE」、「MV ARC PROTECTION SYSTEMS」が含まれています。テキストはすべて英語で正確に綴られています。. — CTコア残量管理とクラスPR仕様

CTコア消磁手順

CT コアの消磁（動作点が B-H カーブの原点に戻るまで、徐々に小さくなるヒステリシスループを通してコアを循環させることによる残留磁束の制御された除去）は、残留磁束による誤トリップの決定的な修正です。この手順では、CT を非通電および絶縁する必要がありますが、設備から取り外す必要はありません。.

AC電圧降下方式（推奨）：

一次回路を開回路にして、可変オートトランスをCTの二次巻線に接続する。過度の磁化電流を防ぐために、電流制限抵抗を直列に接続する。
AC電圧をCTニーポイント電圧の120%まで上昇させる。これにより、各サイクルでコアを両方向に飽和に導き、残留磁束を上書きする大きな対称ヒステリシスループを確立する。
1秒間に約5%の割合で、AC電圧をゆっくりとゼロまで下げる。これにより、対称性を維持しながらヒステリシスループのサイズが徐々に小さくなり、動作点がB-Hカーブの原点に戻る。
消磁を確認する：ニーポイント電圧は±5%以内、ニーポイント着磁電流は±10%以内で工場出荷値と一致すること。
消磁を記録する：消磁前の励磁曲線、消磁手順パラメータ、消磁後の励磁曲線をCT保守記録に記録する。

直流電流反転法（代替法）：

二次巻線への AC 電圧アクセスが困難な CT の場合、DC 電流反転法は極性が交互で大きさが徐々に減少する一連の DC 電流パルスを適用し、AC 電圧法と同じ漸進的なヒステリシスループの減少を実現します。.

予防残留放射能で保護されたCTコアの仕様

残留電位による誤トリップが既知のリスクである産業プラントのアーク保護アプリケーションにおける新しい CT 設置には、IEC 61869-2 クラス PR（残留電位保護）コアを指定してください：

クラス PR の定義：残留磁束係数 Kr = Br/Bsat ≤ 0.10 - 磁化履歴後の最大残留磁束 10%
実現方法エアギャップは、磁化力が取り除かれたときに磁束をゼロに戻すエネルギーを蓄え、残留磁束をBsatの≤10%に制限する。
トレードオフ：エアギャップはCTの着磁インダクタンスを減少させ、着磁電流を増加させ、低一次電流での精度をわずかに低下させます。クラスPRコアは通常、保護アプリケーションのみに指定され、収益計測には指定されません。
用途X/R比が10を超える産業プラント中電圧システムのアーク保護リレーに接続されるすべてのCTコアに必須の仕様

システムレベルの予防策

CTコアの仕様を超えて、システムレベルの対策は、産業プラントの高圧アーク保護システムの残留電位蓄積率を低減する：

障害クリア時間の短縮：保護動作の高速化により、フォルトイベントごとのDCオフセットの露出時間を短縮し、イベントごとの残留電位の蓄積を低減。
実施ポイント・オン・ウェーブ・スイッチング⁵ 変圧器への通電電圧ゼロクロスでトランスに通電する制御されたスイッチングにより、突入電流のDCオフセットを最小化し、各通電イベントからの残留電流の蓄積を低減
定期的な CT 消磁を予定する：標準的な CT コア（Kr = 0.6～0.8）を使用した既存の設備では、3 年ごと、または一次電流が定格短時間電流の 50% を超える故障が発生した後、いずれか早いほうで消磁を予定してください。
アーク保護 CT コアを測定 CT コアから分離します：アーク保護リレー電流測定には専用の CT コアを使用 - 収入測定精度に影響を与えずに消磁できるコア

よくあるレマネジメントの間違い

残留磁気の影響を受けていると特定された CT のみを消磁する：3 相設置では、3 相 CT すべてが同じ故障電流履歴にさらされます。1 つの CT に重大な残留磁気がある場合、3 つすべてを評価し、セットとして消磁する必要があります。
消磁前にレシオ精度テストを行うこと：残留磁気の影響を受けたCTのレシオ精度テスト結果は、CTの真の精度クラス性能を代表するものではありません。
クラス PR コアの仕様について：クラスPRコアの残留磁束を制限するエアギャップは、着磁電流を増加させ、低一次電流での精度を劣化させます。クラスPRは保護コア仕様であり、収益計にはエアギャップなしの標準クラス0.2Sまたは0.5コアが必要です。
CT の残留に対処することなく、誤トリップを回避するためにアーク保護リレーの設定を調整する：残留電流による誤トリップを回避するためにアーク保護リレーの電流しきい値を上げると、本物の低電流アークフォルトに対するリレーの感度が低下します。

結論

銘板検査では見えず、標準的な試運転テストでも見えず、リレー設定計算でも見えませんが、回路通電の重要な最初のサイクルにおいて、実際の一次電流とは無関係な歪んだ二次電流波形でアーク保護および過電流リレーを動作させる可能性があります。このメカニズムはよく理解されており、診断方法も簡単で、CTコアの消磁という修正は、4時間のメンテナンス作業で完全に残留状態を除去することができます。産業プラントの中電圧アーク保護システムでは、誤トリップが数万ユーロの生産損失となり、本物のアークフォルトの見逃しが人命に関わるため、CT コアの残留磁化評価と消磁は、裁量的なメンテナンス活動ではありません。.

CTコアの残留とリレーの誤トリップに関するFAQ

Q：産業プラントの高圧システムにおいて、アーク保護リレーが標準的な過電流リレーよりも残留電流による誤トリップに対して脆弱なのはなぜですか？

A: アーク保護リレーは、一次電流が流れる最初の半サイクル内、5-10 ms で動作します。残留電流による CT の飽和と二次波形の歪みは、通電の最初の 1～3 サイクルの間に発生します。アーク保護リレーの瞬時電流測定は、飽和過渡現象が減衰する前に歪んだ波形のピークに反応しますが、低速の過電流リレーは過渡現象が収まる前にピックアップに到達しないことがあります。.

Q: 産業プラントの高圧システムにおいて、変圧器の通電中にアーク保護リレーが誤作動するのに十分な CT コアの残留磁束レベルはどの程度ですか？

A: Bsat の 50% を超える残留磁束と変圧器の突入 DC オフセット成分が組み合わさると、高い誤動作リスクが生じます。70% の残留磁束では、飽和前に利用可能な磁束スイングは通常の 30% しかありません。CT は非対称突入電流の最初の 4 分の 1 サイクル内で飽和し、アーク保護リレー電流スレッショルドを日常的に超える二次波形ピークを生成します。.

Q: IEC 61869-2 クラス PR の残留磁束保護 CT コアの仕様では、残留磁束をどのように制限していますか。また、アーク保護アプリケーション用の標準 CT コアと比較して、工学的なトレードオフはどのようなものですか。

A: クラスPRコアは磁気回路に小さなエアギャップを内蔵しており、磁化力が除去されたときに磁束をゼロに向かわせるエネルギーを蓄えることで、残留磁束係数Krを≤0.10（最大10% Bsat残留磁束）に制限しています。その代償として、エアギャップのリラクタンスによる着磁電流が増加し、低い一次電流での精度がわずかに低下します。クラスPRは、保護コアに適しています。エアギャップのない標準コアは、収益測定に適しています。.

Q: AC電圧低減法を使用したCTコアの減磁の正しい順序は何ですか。また、産業プラントの高圧設備で減磁が成功したことをどのように検証しますか。

A: 一次側を開回路にし、ニーポイント電圧の 120% で二次巻線に AC 電圧を印加します。ニーポイント電圧は±5%以内、ニーポイントでの着磁電流は±10%以内であること。消磁前後のカーブをCT保守記録に記録してください。.

Q: 産業プラントの高圧アーク保護システムでは、CT コアの消磁をどのくらいの頻度でスケジュールする必要がありますか。また、どのようなイベントがスケジュール外の消磁のトリガーとなりますか。

A: アーク保護用途の標準 CT コア（Kr = 0.6～0.8）については、3 年ごとに定期消磁を行う。一次電流が定格短時間電流の 50% を超える故障、確認された故障に起因することができない原因不明の保護リレー動作、二次巻線短絡リンクが設置されていない CT 二次回路で実施される DC 絶縁抵抗テスト。.

強磁性材料が印加された磁場にどのように反応し、残留磁束を保持するかを説明する基礎的な物理原理を提供する。. ↩
漏電時のDCオフセットの大きさと持続時間を決定する際の、システムリアクタンスと抵抗の関係について説明します。. ↩
保護クラス変流器の性能要件と試験プロトコルを規定した国際規格。. ↩
変流器コアの飽和が始まる臨界電圧しきい値の技術的定義と計算方法を提供。. ↩
サーキットブレーカの動作を電圧ゼロクロスと同期させ、過渡突入電流を最小化する技術と運用上の利点について詳しく説明します。. ↩
