大電流パススルーの放熱を改善する方法

配電のアップグレードプロジェクトでは、大電流の壁ブッシング通過部で一貫して同じ熱問題に遭遇します。当初の設置は、もはや運用の現実を反映しない負荷プロファイルを想定して設計されていました。容量の追加、新しい産業用需要家、再生可能エネルギーの統合、および系統連系アップグレードによって、既存のブッシング・パス・スルーを通る電流レベルは当初の設計基準をはるかに超えて押し上げられ、熱的影響はまず導体界面温度の上昇として現れ、次にシールの劣化の促進、絶縁体のひび割れ、そして最後に最も不都合な瞬間に壊滅的な熱的破損として現れます。大電流サービス用に設計された新しい設備でさえ、ウォールブッシングの貫通部における熱放散は、実際の運転条件下でブッシングが定格寿命を果たすかどうかを決定する能動的な設計パラメータとしてではなく、正しい定格電流の選択による受動的な結果として扱われ、十分に設計されていないことがよくあります。. 大電流ウォールブッシング・パス・スルーの熱放散を改善することは、補助的な最適化ではなく、中電圧配電のアップグレードにおける基本的な信頼性エンジニアリング要件です。. この記事では、放熱の欠陥を診断し、設計と設置の改善を実施し、大電流中高圧ウォールブッシング・アプリケーションの熱性能を検証するための完全なエンジニアリングの枠組みを提供します。.

目次

• 大電流ウォールブッシング・パス・スルーの放熱性能は何で決まるか？
• 中電圧配電のアップグレードにおける主な放熱故障モードとは？
• 大電流ウォールブッシュ・パス・スルーの効果的な放熱改善方法とは？
• 配電アップグレード後の放熱性能の確認と維持方法について

大電流ウォールブッシング・パス・スルーの放熱性能は何で決まるか？

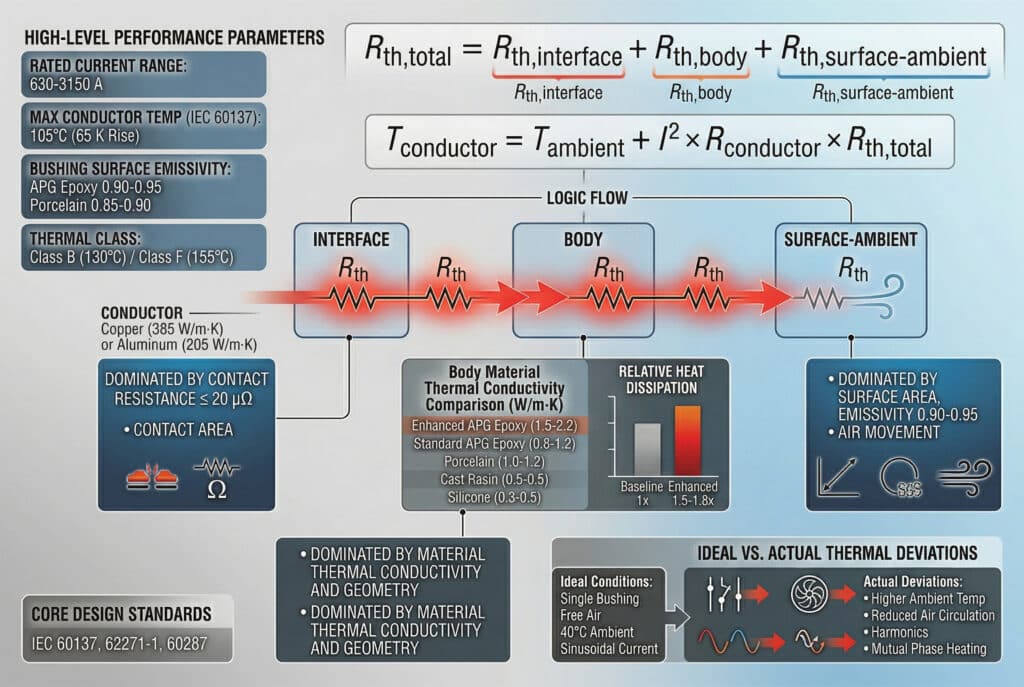

ウォールブッシングパススルーにおける放熱性能は、熱源である導体界面とヒートシンクである周囲の大気との間の熱抵抗連鎖によって支配されます。この連鎖の各要素を理解することは、どこを改善すれば最大の熱的メリットが得られるかを特定するための前提条件となります。.

ウォールブッシングパススルーの熱抵抗チェーン：

導体界面で発生した熱は、周囲環境に到達するまでに3つの熱抵抗を直列に通過しなければならない：

$R_{th,total}=R_{th,interface}である。+ R_{th,ボディ} + R_{th,surface-ambient+ R_{th,表面-周囲} R_{th,surface-ambient$

どこでだ：

• $R_{th,interface}$ = 導体とブッシングの接触界面における熱抵抗（以下が支配的）。 接触抵抗¹ および接触面積)
• $R_{th,body}$ = 絶縁体材料を介した熱抵抗（材料の熱伝導率とボディの形状に支配される）
• $R_{th,サーフェスアンビエント}。$ = ブッシング表面から周囲空気への熱抵抗（表面積、表面放射率、空気の動きによって支配される）

定常状態の導体温度は

$T_{conductor} = T_{ambient}とする。+ I^2 ㎤ ㎤ ㎤ ㎤ R_{th,total}の値$

熱放散が改善されるたびに、以下の構成要素の1つ以上が減少する。 $R_{th,total}$ - 所定の電流で導体温度を下げるか、あるいは同等に、所定の導体温度制限でより高い電流を可能にする。.

放熱設計を支配するコア技術パラメータ：

• 定格電流範囲： 630 A / 1250 A / 2000 A / 3150 A
• 最高導体温度 (IEC 60137²): 105°C 連続（40°C 以上で 65K 上昇）
• APGエポキシ³ 熱伝導率： 0.8～1.2W/m・K（標準処方）；1.5～2.2W/m・K（熱強化処方）
• 銅の熱伝導率： 385 W/m-K
• アルミニウム導体 熱伝導率： 205 W/m-K
• 接触抵抗（IEC 60137最大）： ≤ 20 μΩ ＠導体界面
• ブッシング表面の放射率： 0.90～0.95（APGエポキシ）；0.85～0.90（磁器）
• IEC規格： IEC 60137、IEC 62271-1、IEC 60287、IEC TR 62271-310
• サーマルクラス： クラスB（最高130℃）；クラスF（最高155℃）- APGエポキシ設計

大電流パススルーが標準的な定格よりも熱的に厳しい理由：

IEC 60137の定格電流は、シングルブッシング、フリーエア、周囲温度40℃、純粋な正弦波電流という理想化された条件下で設定されています。配電のアップグレード用途では、実際の熱環境はこれらの条件から複数の方法で同時に逸脱します。アップグレードされた配電盤室の周囲温度の上昇、機器の梱包の高密度化による空気循環の減少、新しいパワーエレクトロニクス負荷による高調波含有量、隣接する大電流相からの相互加熱などです。それぞれの偏差は、パススルーシステムの実効熱抵抗を増加させ、同じ銘板電流で導体温度をIEC試験予測値よりも上昇させます。.

断熱ボディ素材 熱伝導率⁴ を比較した：

ボディ素材	熱伝導率 (W/m-K)	相対的な放熱	ベスト・アプリケーション
標準APGエポキシ	0.8-1.2	ベースライン	標準MV分布
熱強化APGエポキシ	1.5-2.2	1.5～1.8×ベースライン	大電流アップグレードアプリケーション
磁器	1.0-1.5	1.0～1.3×ベースライン	屋外大電流
シリコーンゴム複合材料	0.3-0.5	0.4-0.6×ベースライン	耐汚染性優先
鋳造樹脂（標準）	0.5-0.8	0.6-0.9×ベースライン	低電流屋内

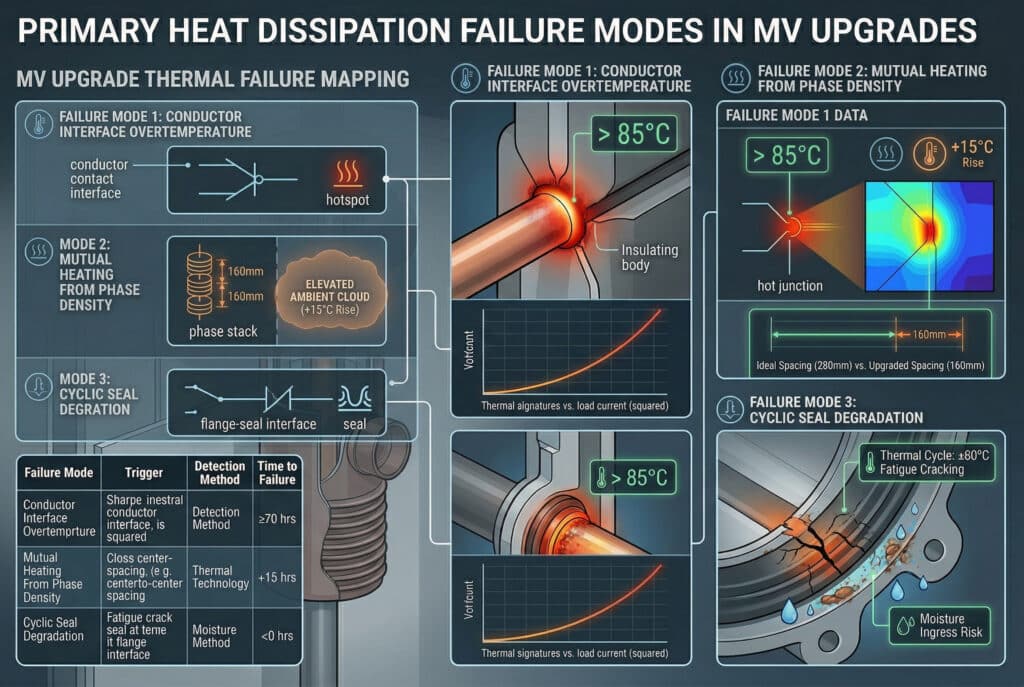

中電圧配電のアップグレードにおける主な放熱故障モードとは？

配電のアップグレードでは、元の設置にはなかった放熱の故障モードが発生します。これは、電流レベルが元の熱設計基準を超えて増加したため、または放熱効果を低下させる方法で設置形状が変更されたためです。アップグレードプロジェクトでは、以下のような故障モードが最も頻繁に発生します。.

故障モード 1 - 負荷電流の増加による導体インターフェイスの過熱

配電アップグレードの最も直接的な結果は、対応する熱評価なしに既存のブッシングパススルーを通して電流を増加させることである。導体界面温度は電流の2乗に比例し、25%の電流増加で界面発熱は56%上昇します。元の設備が熱的限界の80%で動作していた場合、25%の電流増加によって熱的限界の125%まで押し上げられます。.

• サーマル・シグネチャー： 導体入口部の鋭いホットスポット、通常負荷時の温度 > 75°C
• 分解経路： 接触酸化→抵抗増加→さらなる加熱→熱暴走
• 失敗までの時間 アップグレードから2～5年、過温度の大きさによる

故障モード2-相密度の増加による相互加熱

配電のアップグレードでは、既存の配電盤のフットプリント内に新しい回路を収容するために、中心から中心への間隔を狭めてブッシングの位置を追加することで、既存の配電盤室の回路数を増やすことがよくあります。150mmの3相間隔では、隣接する相間の相互加熱により、各ブッシングの実効周囲温度がスイッチギヤルームの周囲温度より10～18℃上昇します。この相互加熱をディレーティングやスペーシングの増加によって考慮しない場合、アップグレードされたパネル内のすべてのブッシングは、その熱設計点よりも高い温度で動作することになります。.

• サーマル・シグネチャー： 三相とも予想温度より一様に上昇、相間差なし
• 分解経路： すべてのポジションで均一な加速エージング-単一の早期故障指標なし
• 失敗までの時間 3～8年、相互加熱の大きさによる

故障モード3 - 繰り返し熱応力によるシール劣化

配電アップグレード用途の大電流パススルーは、元の設置よりも大きな熱サイクルを経験します。無負荷状態と全負荷状態の間の温度変動は、電流の増加の2乗とともに増加します。フランジインターフェースのエラストマーシールは、特定の熱サイクル振幅（標準的なEPDM Oリングの場合、通常±30℃）に対して定格されています。熱サイクル振幅が±50～70℃に達する高電流アップグレード用途では、シール材は5～8年以内に疲労亀裂を生じます。.

• サーマル・シグネチャー： フランジと導体入口間のブッシング本体表面のサーマル・バンド
• 分解経路： シールクラック→水分の浸入→IRの低下→誘電体不良
• 失敗までの時間 アップグレードから5～10年

放熱故障モードの概要

故障モード	トリガー	サーマル・シグネチャー	失敗までの時間	検出方法
インターフェイスの過熱	現在のページ > 20%	導体入口の鋭いホットスポット	2～5年	サーマルイメージング
相互暖房	位相間隔 < 200 mm	全フェーズで均一な標高	3-8年	サーマルイメージング
シールの繰り返し劣化	熱サイクル > ±40°C	ボディ表面のサーマル・バンド	5～10年	IR測定
エンクロージャーの熱蓄積	換気の減少	パネル内の周囲温度の上昇	1～3年	周囲温度のロギング

カスタマーストーリー - 東南アジア、産業用配電のアップグレード：
ある石油化学施設のプラントエンジニアリングマネージャーは、12kV配電系統の40%容量アップグレード完了から18か月後にBepto Electricに連絡しました。アップグレード後の最初のサーモグラフィ調査で測定された、新しい全負荷電流での導体界面温度は88～97℃でした。元の1250Aブッシングは、新しい負荷電流1080Aが銘板定格の1250Aを下回るという理由で、アップグレード後もそのまま使用されていました。Beptoの熱評価では、アップグレードによって負荷電流が38%増加したこと、相間間隔が280mmから160mmに縮小したこと（既存のパネルに新しい回路が2つ追加された）、新しい機器による熱負荷の増加でスイッチギア室の周囲温度が42℃から49℃に上昇したことが同時に判明しました。複合的な熱効果により、新しい条件下での実効熱負荷はブッシングの実容量の134%まで上昇しました。BeptoはクラスFの断熱材を使用した2000A熱強化APGエポキシブッシュを供給し、同じ負荷電流で導体界面温度を68℃まで下げました。.

大電流ウォールブッシュ・パス・スルーの効果的な放熱改善方法とは？

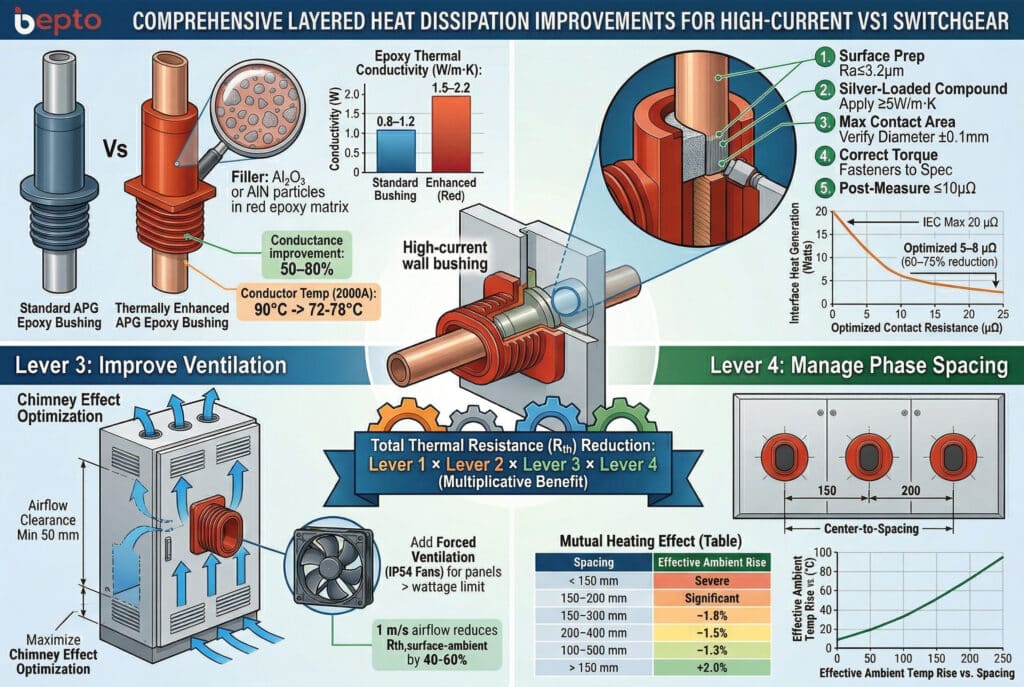

高電流ウォールブッシングパススルーにおける放熱改善は、4つの独立したエンジニアリングレバーによって行われます。最も効果的な改善プログラムは、複数のレバーを同時に適用します。熱抵抗の連鎖は複合的な性質を持っているため、各要素の低減は加算的な効果ではなく、乗算的な効果をもたらします。.

レバー1：熱強化ブッシング設計へのアップグレード

最も直接的で最もインパクトのある放熱改善は、標準的なAPGエポキシブッシュを熱強化設計に置き換えることです。 $R_{th,body}$ より高い熱伝導性の絶縁材料を通して。.

熱強化APGエポキシ配合 は、酸化アルミニウム（Al₂O₃）または窒化アルミニウム（AlN）フィラー粒子を組み込んでおり、エポキシマトリックスの熱伝導率を0.8～1.2W/m・Kから1.5～2.2W/m・Kに向上させます。標準的なエポキシで導体温度90℃で動作する2000Aブッシングの場合、熱強化エポキシを使用した同じブッシングは72-78℃で動作します。.

熱強化APGエポキシを指定する：

• アップグレード後の負荷電流が、周囲温度 45°C 以上で銘板定格の 70% を超える。
• 三相間隔は200mm以下（相互加熱環境）
• サーマルイメージングにより、通常負荷時の導体界面温度は75℃以上
• 定格電流での連続デューティ（無負荷ダイバーシティ係数）を含むアプリケーション

レバー2：導体界面接触抵抗の最適化

導体インターフェースは、パススルーシステムの中で最も熱抵抗の高い箇所であり、また最も制御しやすい箇所でもあります。接触抵抗をIECの最大値である20μΩから、設置に最適化された値である5～8μΩに下げることで、同じ電流で界面の発熱を60～75%減少させることができます。.

ステップ・バイ・ステップで導体インターフェースを最適化：

1. 表面処理： 導体接触面をIPAと目の細かい研磨パッドで清掃し、酸化 膜を除去する - 組立前に表面粗さRa≤3.2μmを測定する。
2. コンタクトコンパウンドの塗布： 銀入りサーマルコンタクトコンパウンド（熱伝導率5W/m・K以上）を導体接触面に塗布する。
3. 接触面積の最大化： 導体の直径がブッシングの内径と±0.1mm以内であることを確認する - クリアランスが大きすぎると接触面積が減少し、実効接触抵抗が増加します。
4. 接続トルクの検証： 校正されたトルクレンチを使用して、導体接続ファスナーをメーカー仕様のトルクにする。
5. インストール後の検証： 4線式ミリオーム計で接触抵抗を測定 - 高電流アップグレードアプリケーション用に10μΩ以下を許容（最大IEC 20μΩより厳しい）

レバー3：エンクロージャーの換気と空気循環の改善

表面対周囲の熱抵抗 $R_{th,サーフェスアンビエント}。$ は、ブッシング表面を横切る空気の動きを大きくすることで、直接的に減少させることができます。密閉型開閉装置パネル, 自然対流⁵ この熱除去メカニズムは、高密度の機器パッキング、エアフロー経路を遮断するケーブル配線、アップグレードされた設備の高熱負荷に最適化されていないパネル設計によって阻害されることが多い。.

換気改善策：

• 換気開口部の監査： パネルエンクロージャ内のすべての換気開口部の正味自由面積を計算する - 自然対流冷却の場合、総放熱量1ワットあたり最低1cm²の自由面積が設計ガイドラインです。
• 気流路のクリアランス： ブッシング本体の表面と、隣接するケーブル、バスバー、または構造要素との間に最低 50 mm のクリアランスを確保してください。 $R_{th,サーフェスアンビエント}。$ 30-60%
• 煙突効果の最適化： 発熱の大きい部品（ブッシュ、バスバー）をパネルの下部に、換気口を上部に配置し、自然対流を促進する煙突効果を最大化する。
• 強制換気の追加： 最適化後、自然対流が不十分なパネルには、IP54規格のファンによる強制換気を追加します。 $R_{th,サーフェスアンビエント}。$ 40-60%による静止空気との比較

レバー4：位相間隔と相互加熱の管理

設置形状が許せば、隣接するブッシング相間の中心間間隔を広げることで、配電アップグレードプロジェクトで最も見落とされがちな放熱改善である相互加熱を直接低減することができます。.

位相間隔	相互加熱効果	有効周囲温度の上昇	推奨される措置
< 150 mm	厳しい	+15-20°C	パネルレイアウトの再設計 - 間隔が許せない
150-200 mm	重要	+10-15°C	完全なグループ化ディレーティングを適用し、強制換気を考慮する。
200-300 mm	中程度	+5-10°C	グループ化ディレーティング係数0.90～0.93を適用
300-400 mm	マイナー	+2-5°C	グループ化ディレーティング係数0.95～0.97を適用
> 400mm	ごくわずか	< 2°C	グループ化ディレーティングは不要

配電アップグレード後の放熱性能の確認と維持方法について

配電のアップグレード中に実施される放熱改善は、構造化されたアップグレード後の試験を通じて検証され、改善された設備の熱性能を耐用年数全体にわたって維持するライフサイクル保守プログラムを通じて維持されなければならない。.

アップグレード後の熱検証プロトコル

ステップ1：最初の通電時の温度ベースライン（アップグレード通電後30日以内）

• アップグレード負荷電流の60%以上でサーマルイメージングを実施する - 各ブッシング位置の導体界面温度、フランジ温度、周囲温度を記録する
• 許容基準：導体界面温度上昇≤周囲温度より50 K（IEC 制限値より15 K低い-アップグレード用途ではマージン必須）
• 60%負荷で50K上昇を超える場合は、直ちに調査が必要です。

ステップ2：全負荷温度確認（アップグレード通電後90日以内）

• ピーク負荷期間中、アップグレードした負荷電流の90%以上でサーモグラフィ撮影を繰り返す。
• 許容基準：導体界面温度≤95°C絶対温度（IEC 105°C限界より10°C低い温度）
• ステップ1のベースラインとの比較 - 抵抗熱源として予想されるように、温度が$$I^2$$で直線的に変化することを確認する。

ステップ3：接触抵抗の傾向

• 最初の定期点検時（アップグレード後12ヶ月以内）に、アップグレードしたすべてのブッシング位置の接触抵抗を測定する。
• 設置後のベースラインとの比較 - ベースラインからの抵抗値増加 > 5 μΩは、界面の再処理が必要な接触面の酸化を示す。

アップグレードされた大電流パススルーのライフサイクル・メンテナンス・スケジュール

メンテナンス活動	インターバル	合格基準	失敗した場合の処置
赤外線サーモグラフィ調査	6ヵ月ごと（最初の2年間）、その後は年1回	界面温度上昇 ≤ 50 K（周囲温度より	ブッシングのアップグレードを検討
接触抵抗測定	24ヶ月ごと	≤ 10 μΩ（アップグレード標準）	界面を清掃し、コンタクトコンパウンドを塗布し、増し締めする。
換気口の検査	12ヶ月ごと	フリーエリア ≥ 設計最小値	障害物を取り除き、破損したルーバーを修理する。
IR測定	12ヶ月ごと	> 1000 MΩ以上（使用中）	シーリングの完全性を調査
導体接続トルク	24ヶ月ごと	規定値の±10%以内	仕様に合わせた増し締め
周囲温度のロギング	連続（データロガー）	< 持続45℃未満；ピーク55℃未満	エンクロージャーの換気を調べる

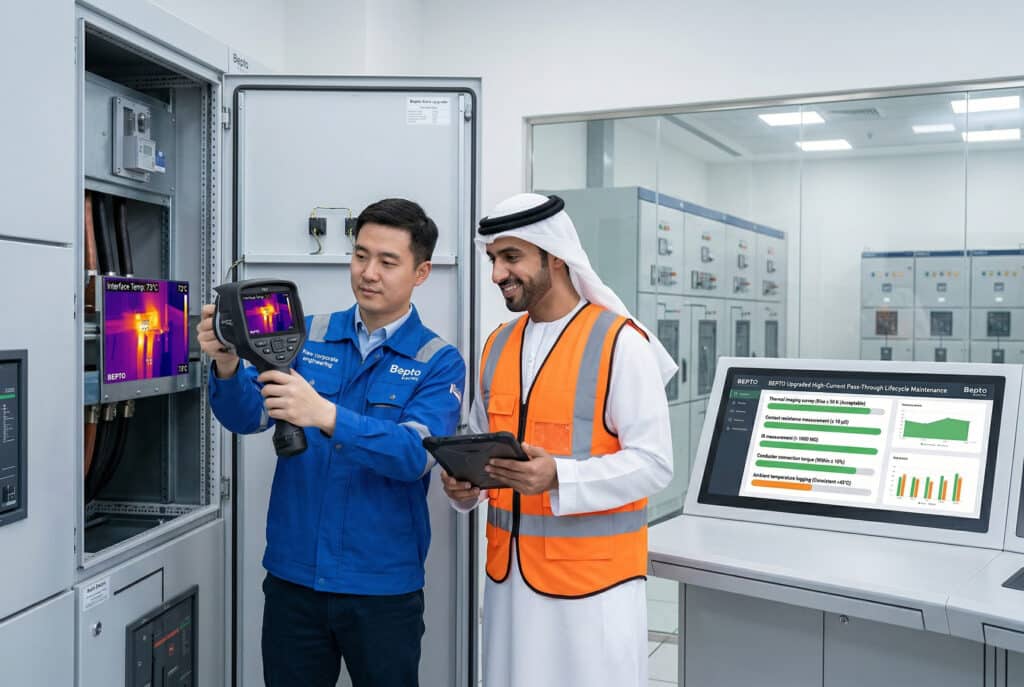

カスタマーストーリー - 中東、送電網のアップグレード：
ある系統運用会社のエンジニアリングチームは、急成長中の工業地帯にサービスを提供する24kV配電変電所の35%容量アップグレードの仕様策定段階でBepto Electricに連絡しました。既存の1250Aの壁ブッシングはそのまま使用する予定でしたが、新しい負荷電流1150Aは銘板定格の1250Aを下回っており、プロジェクトの予算にはブッシングの交換は含まれていませんでした。Beptoの熱評価では、オペレータが測定したスイッチギヤ室の周囲温度48℃、三相間隔175mm、産業用負荷ミックスからのTHD 22%に基づき、アップグレード後の条件下での既存ブッシングの実際の安全電流容量を847Aと計算しました（新しい負荷電流より26%低い）。このオペレーターは、クラスF絶縁と最適化された導体インターフェース設計を備えた2000Aの熱強化APGエポキシブッシングに交換するというBeptoの提案を受け入れました。アップグレード後の全負荷時のサーモグラフィでは、導体界面温度が71～74℃であることが確認されました。このオペレーターのアセットマネージャーは、ブッシングのアップグレードコストが変電所のアップグレード予算全体の8%未満である一方、アップグレードの通電後18ヶ月以内にほぼ確実に発生するはずだった熱故障をなくすことができたと指摘しています。.

結論

大電流壁ブッシング・パススルーにおける放熱は、導体界面の接触抵抗、絶縁体の熱伝導率、エンクロージャの換気、および位相間隔の管理に同時に注意を払うことが要求される多変数のエンジニアリング問題であり、熱的故障がすでに発生した後に適用される単一パラメータの修正ではありません。ブッシングのパススルー設計を熱的に再評価することなく、電流を増加させたり、位相間隔を狭めたり、周囲温度を上昇させたりする配電のアップグレードは、アップグレードの通電から数年以内に顕在化する熱的故障の状況を作り出しています。熱的に強化されたブッシング設計、導体インターフェイスの最適化、換気の改善、位相間隔の管理という4つの改善手段は、それぞれ独立した熱的利益をもたらします。アップグレードプロジェクトでは、これらを組み合わせて適用することで、20～35℃の導体温度低減が日常的に達成され、熱的余裕を完全に回復し、配電インフラが必要とする25年の信頼できる耐用年数を実現します。. Bepto Electricでは、配電アップグレードアプリケーション用に供給するすべての大電流ウォールブッシングに、完全な熱評価、電流≥2000 A用の標準として熱強化APGエポキシボディ、および設置後の熱検証プロトコルが含まれています。.

大電流ウォールブッシュ・パス・スルーの放熱改善に関するFAQ
