JDZ(X)9-3/6/10Q(G) 電圧変圧器屋内単相エポキシ樹脂鋳造 PT: 3kV/6kV/10kV、位相対位相および位相対地測定、3kV/√3-10kV/√3/100V/√3+100V/3 比率、0.2/0.5/1/3/6P精度クラス、二次巻線オプション、エポキシ樹脂鋳造絶縁、3.6-12/25-42/40-75kV絶縁レベル、30-500VA負担、500-600VA最大出力、50-60Hz、GB1207 IEC60044-2。.
先進のJDZ(X)9 高容量エポキシ樹脂鋳造トランスシリーズ:GB1207およびIEC60044-2規格に準拠した屋内用単相エポキシ樹脂鋳造電圧トランス、6種類の電圧構成が可能（相間用JDZ9-3Q/6Q/10Q、相地間用JDZX9-3G/6G/10G）、定格絶縁レベルはそれぞれ3.6/25/40kV、7.それぞれ3.6/25/40kV、7.2/32/60kV、12/42/75kV、定格周波数50Hzまたは60Hz、屋内開閉器および配電システムにおける電圧・電気エネルギー測定およびリレー保護用に設計されており、革新的なエポキシ樹脂鋳造絶縁により優れた耐湿性、環境保護、メンテナンスフリーを実現、相間電圧測定用JDZ9シリーズ（3kV/100V、6kV/100V、10kV/100V）、保護巻線付き相対地間測定用JDZX9シリーズ（3kV/√3/100V/√3+100V/3、6kV/√3/100V/√3+100V/3、10kV/√3/100V/√3+100V/3）、同時計測アプリケーション用に二重二次巻線構成が可能、精度クラス0.2/0.5/1/3/6P、負荷容量30-500VA。.
優れたエポキシ樹脂鋳造技術と位相対地測定能力:JDZ(X)9シリーズは、先進的なエポキシ樹脂鋳造絶縁により、優れた耐湿性、環境保護、難燃性、メンテナンスフリーを実現し、油漏れの心配がありません、様々な配電電圧アプリケーションに柔軟に対応する3つの電圧レベル（3kV/6kV/10kV）、リレー保護アプリケーション（6Pクラス）専用の100V/3保護巻線を備えたJDZX9シリーズ、0.2/0.2、0.2/0.5、または0.5/0.5の精度の組み合わせで、屋内スイッチギア、配電変電所、産業施設、商業ビル、および3kV～10kVの高出力容量電圧測定を必要とするアプリケーションに適しており、エポキシ樹脂鋳造の信頼性と位相対地測定能力を備えています。.

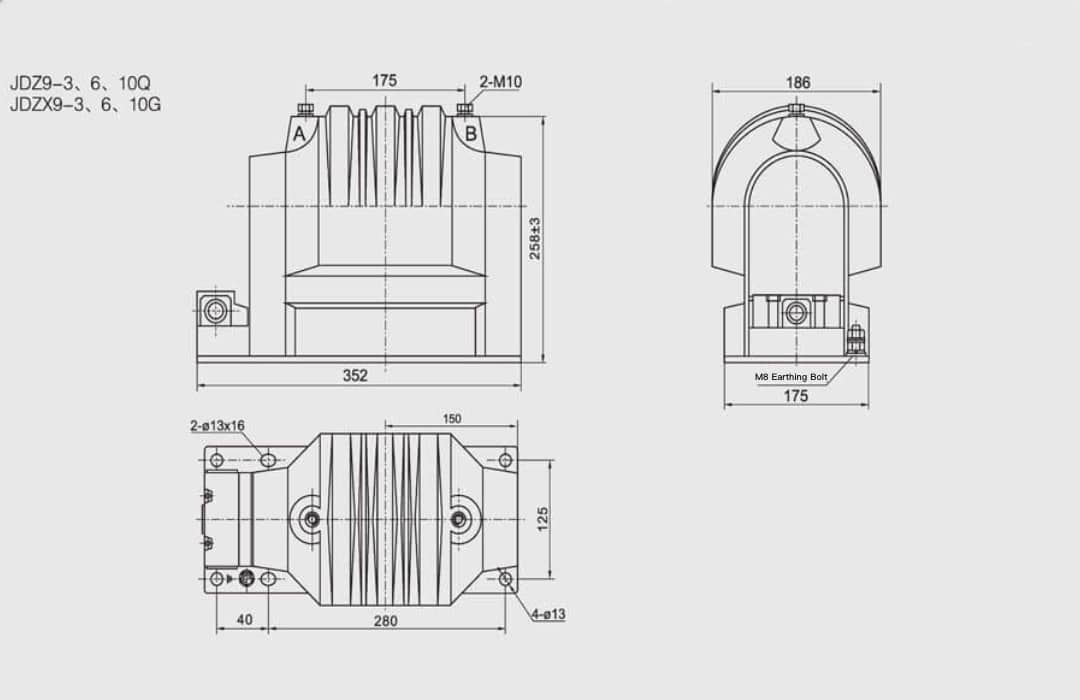

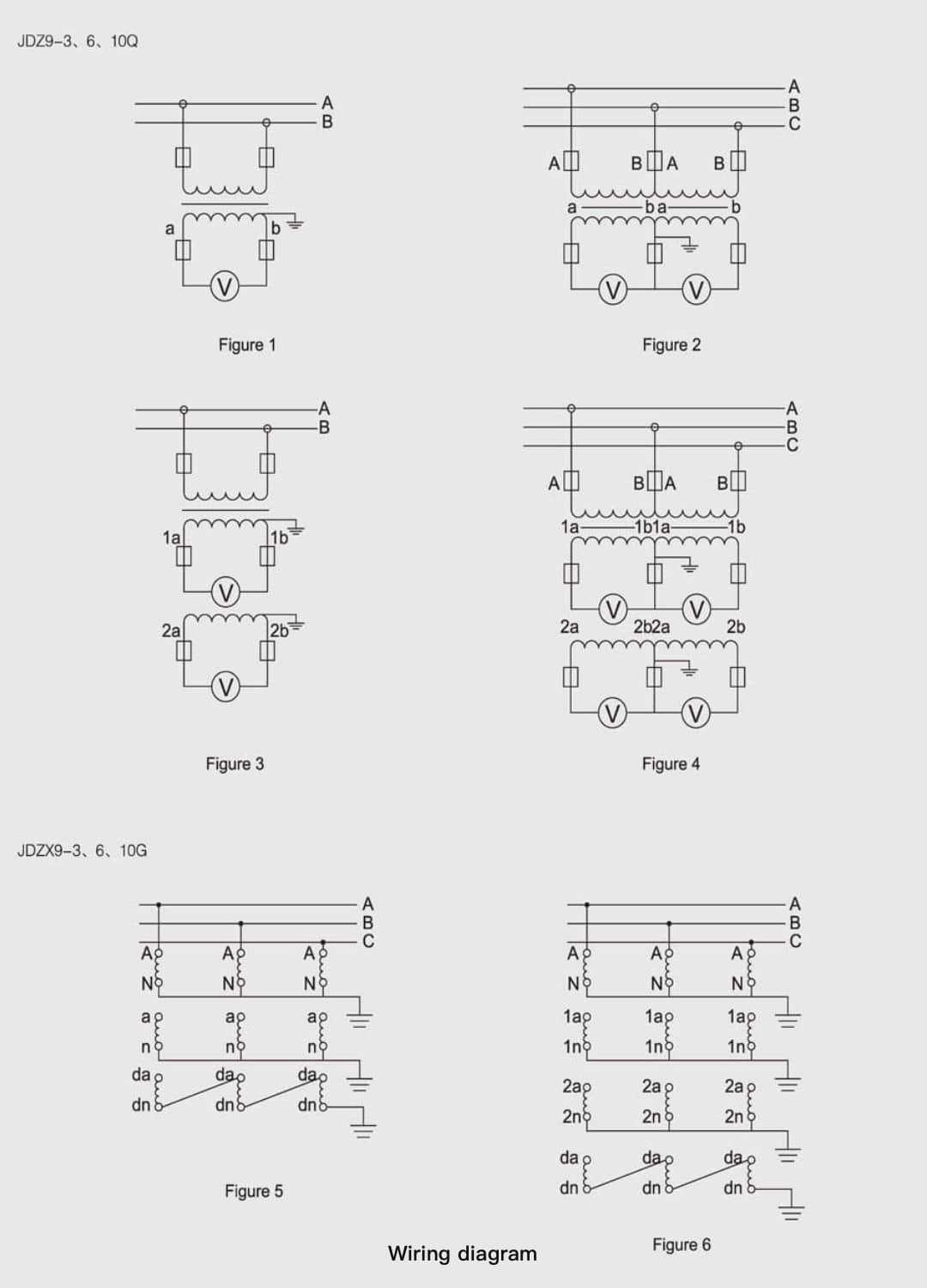

| 配線図 | モデルタイプ | 構成 | 申し込み |
|---|---|---|---|
| 図1-2 | JDZ9-3Q/6Q/10Q | 二次側単巻線による相間測定 | 位相間電圧測定 |
| 図3-4 | JDZ9-10Q（デュアル） | デュアル2次巻線（100V + 100V） | デュアルメーター・アプリケーション |
| 図5 | JDZX9-3G/6G/10G | デュアル2次巻線（100V/√3 + 100V/3） | 位相対地測定＋保護 |
| 図6 | JDZX9-10G（トリプル） | トリプル2次巻線（100V/√3 + 100V/√3 + 100V/3） | デュアルメーター＋プロテクション |
| JDZ(X)9-3/6/10Q(G)電圧トランスの仕様 | パラメータ | 単位 |
|---|---|---|
| ブランド | ベプト断熱システム | - |
| モデル番号 | JDZ(X)9-3/6/10Q(G)シリーズ（JDZ9-3Q/6Q/10Q、JDZX9-3G/6G/10G） | - |
| カテゴリー | スイッチギア＆HV PT（高圧電位変圧器） | - |
| 製品タイプ | 3kV/6kV/10kV の屋内単相エポキシ樹脂鋳造の電圧変圧器、段階対段階および段階対地の測定、二重二次巻上げ、0.2/0.5/1/3/6P の正確さのクラス、3.6-12/25-42/40-75kV 絶縁材、電圧及びエネルギー測定およびリレー保護のための 500-600VA 高出力容量 | - |
| コア・テクノロジー | 屋内単相エポキシ樹脂鋳造設計 + 多電圧の柔軟性 (3kV/6kV/10kV) + 相間および相間測定機能 + 二重二次巻線構成 + 高出力容量 (500-600VA) + GB1207およびIEC60044-2規格準拠 + 定格絶縁レベル (3.6/25/40kV, 7.2/32/60kV, 12/42/75kV) + 定格周波数 50Hz または 60Hz + 電圧比 (位相対位相および位相対接地オプション) + 精度クラス (0.2, 0.5, 1, 3, 6P) + 負荷容量 30-500VA + 最大出力 500-600VA + 優れた耐湿性 + 環境保護 + 難燃性 + メンテナンスフリー動作 + オイル漏れなし + コンパクト設計 + 実績のあるエポキシ樹脂技術 | - |
| 電力（電圧） | 3kV / 6kV / 10kV | - |
| 定格電圧（JDZ9-3Q） | 3 | キロボルト |
| 定格電圧（JDZ9-6Q） | 6 | キロボルト |
| 定格電圧（JDZ9-10Q） | 10 | キロボルト |
| 定格電圧（JDZX9-3G） | 3/√3 (1.73) | キロボルト |
| 定格電圧（JDZX9-6G） | 6/√3 (3.46) | キロボルト |
| 定格電圧（JDZX9-10G） | 10/√3 (5.77) | キロボルト |
| 電圧比（JDZ9-3Q） | 3000/100 | V |
| 電圧比（JDZ9-6Q） | 6000/100 | V |
| 電圧比（JDZ9-10Q） | 10000/100 | V |
| 電圧比（JDZX9-3G） | 3000/√3/100/√3 + 100/3 (1732/57.7 + 33.3) | V |
| 電圧比（JDZX9-6G） | 6000/√3/100/√3 + 100/3 (3464/57.7 + 33.3) | V |
| 電圧比（JDZX9-10G） | 10000/√3/100/√3 + 100/3 (5774/57.7 + 33.3) | V |
| 電圧比（JDZ9-10Qデュアル） | 10000/100 + 100 | V |
| 電圧比（JDZX9-10Gトリプル） | 10000/√3/100/√3 + 100/√3 + 100/3 | V |
| 定格周波数 | 50Hzまたは60Hz | ヘルツ |
| 精度クラス | 0.2, 0.5, 1, 3, 6P | - |
| 断熱レベル（JDZ9-3Q/JDZX9-3G） | 3.6/25/40 | キロボルト |
| 断熱レベル（JDZ9-6Q/JDZX9-6G） | 7.2/32/60 | キロボルト |
| 断熱レベル（JDZ9-10Q/JDZX9-10G） | 12/42/75 | キロボルト |
| 最大出力（JDZ9-3Q） | 500 | バージニア |
| 最大出力（JDZ9-6Q） | 500 | バージニア |
| 最大出力（JDZ9-10Q） | 500 | バージニア |
| 最大出力（JDZ9-10Qデュアル） | 400/400 | バージニア |
| 最大出力（JDZX9-6G） | 600 | バージニア |
| 最大出力（JDZX9-10G） | 600 | バージニア |
| 最大出力（JDZX9-10Gトリプル） | 400/400 | バージニア |
| 負担能力（0.2クラス） | 30-40 | バージニア |
| 負担能力（0.5クラス） | 60-100 | バージニア |
| 負担能力（1クラス） | 180-200 | バージニア |
| 負担能力（3クラス） | 240-500 | バージニア |
| 負担能力（6Pクラス） | 100 | バージニア |
| 負担能力（0.2/0.2デュアル） | 15/15-20/20 | バージニア |
| 負荷容量（0.2/0.5デュアル） | 15/20-20/30 | バージニア |
| 負荷容量（0.5/0.5デュアル） | 30/30-40/40 | バージニア |
| 断熱タイプ | エポキシ樹脂鋳造 | - |
| 構造タイプ | 屋内単相エポキシ樹脂鋳造 | - |
| 電圧レベル | 低・中電圧 (3kV/6kV/10kV) | - |
| 設置タイプ | 屋内 | - |
| フェーズ | 単相 | - |
| 規格遵守 | GB1207およびIEC60044-2 | - |
| 本船渡し港 | 寧波/上海 | - |
| 支払条件 | ウェスタンユニオン、T / T、ペイパル | - |
| 多電圧 3kV/6kV/10kV | はい（3つの電圧レベルが利用可能） | - |
| エポキシ樹脂鋳造 | あり（エポキシ樹脂鋳造断熱材） | - |
| 単相 | はい（単相構成） | - |
| 屋内建設 | あり（屋内設置） | - |
| 500-600VA 高出力 | あり（最大出力容量500～600VA） | - |
| 位相間測定 | あり（JDZ9シリーズ） | - |
| 位相対グランド測定 | あり（JDZX9シリーズ） | - |
| デュアル2次巻線 | あり（デュアル・セカンダリーあり） | - |
| トリプル2次巻線 | あり（JDZX9-10Gはトリプルセカンダリー対応） | - |
| 保護巻線（100V/3） | あり(JDZX9シリーズ6Pクラス) | - |
| 50Hzまたは60Hz | あり（定格周波数50Hzまたは60Hz） | - |
| GB1207準拠 | はい（GB1207 の標準に従って） | - |
| IEC60044-2準拠 | あり（IEC60044-2規格準拠） | - |
| 3.6-12/25-42/40-75kV Insulation | あり（定格断熱レベル） | - |
| 0.2 精度クラス | あり（0.2測光精度クラスあり） | - |
| 0.5 精度クラス | あり（0.5測光精度クラスあり） | - |
| 1 精度クラス | あり（1モニタリング精度クラスあり） | - |
| 3 精度クラス | あり（3モニタリング精度クラスあり） | - |
| 6P 保護等級 | あり（6P保護精度クラスあり） | - |
| VKV対応 | あり（JDZ9 シリーズ VKV と同じ） | - |
| 耐湿性 | はい（優れた耐湿性） | - |
| 環境保護 | はい（環境にやさしい） | - |
| 難燃性 | あり（難燃性） | - |
| メンテナンス・フリー | はい（メンテナンス不要） | - |
| オイル漏れなし | あり（固形断熱材、オイルなし） | - |
| コンパクト設計 | あり（屋内開閉器用コンパクト） | - |
| JDZ9シリーズ (ライン間電圧測定) | |||||
| モデルタイプ | 定格電圧 | 電圧比 | 断熱レベル | 最大出力 | 申し込み |
| JDZ9-3Q | 3kV | 3000/100V | 3.6/25/40kV | 500VA | 高出力3kV相間測定 |
| JDZ9-6Q | 6kV | 6000/100V | 7.2/32/60kV | 500VA | 高出力6kV相間測定 |
| JDZ9-10Q | 10kV | 10000/100V | 12/42/75kV | 500VA | 高出力10kV相間測定 |
| JDZ9-10Q（デュアル） | 10kV | 10000/100 + 100V | 12/42/75kV | 400/400VA | 10kVデュアルメータリングアプリケーション |
| JDZX9シリーズ（対地間電圧測定および保護） | |||||
| モデルタイプ | 定格電圧 | 電圧比 | 断熱レベル | 最大出力 | 申し込み |
| JDZX9-3G | 3kV/√3 (1.73kV) | 3kV/√3/100V/√3 + 100V/3 | 3.6/25/40kV | – | 3kV相対地間測定＋保護 |
| JDZX9-6G | 6kV/√3 (3.46kV) | 6kV/√3/100V/√3 + 100V/3 | 7.2/32/60kV | 600VA | 6kV相対地間測定＋保護 |
| JDZX9-10G | 10kV/√3 (5.77kV) | 10kV/√3/100V/√3 + 100V/3 | 12/42/75kV | 600VA | 10kV相対地間測定＋保護 |
| JDZX9-10G（トリプル） | 10kV/√3 (5.77kV) | 10kV/√3/100V/√3 + 100V/√3 + 100V/3 | 12/42/75kV | 400/400VA | 10kVデュアルメーター＋保護 |
| 500-600VAの高出力 | 説明 | ベネフィット |
|---|---|---|
| 高電力定格 | 最大出力容量500-600VA | 複数の計測機器と計器の同時接続に対応 |
| JDZ9シリーズ 500VA | 位相間測定用500VA出力 | 相間アプリケーションの複数負荷に十分な容量 |
| JDZX9シリーズ 600VA | 位相対地間測定用600VA出力 | 保護機能を備えた、より高い位相対地間測定能力 |
| 複数負荷接続 | 複数の負荷を同時に駆動可能 | 複数の変圧器が不要 |
| 計装サポート | パネルメーター、レコーダー、保護リレーに十分な容量 | 単一変圧器の包括的な監視と保護 |
| 収益メーター | 課金グレードメーター用の大容量 | 適切な負担能力による正確な収益計測 |
| SCADAインテグレーション | データ収集システムをサポート | 遠隔監視と制御が可能 |
| 今後の拡大 | 追加荷重に対する余剰容量 | システムのアップグレードに柔軟に対応 |
| 費用対効果 | 単一の大容量変圧器と複数の変圧器の比較 | 設備および設置コストの削減 |
| 位相対位相と位相対グランドの特徴 | JDZ9シリーズ(相間) | JDZX9シリーズ（相対地） |
|---|---|---|
| 測定タイプ | 相間電圧（ライン間） | 位相対地間電圧（ライン対ニュートラル） |
| 一次電圧 | 3kV、6kV、10kV | 3kV/√3、6kV/√3、10kV/√3 |
| 二次電圧 | 100V | 100V/√3（計量）＋100V/3（保護） |
| 保護巻線 | いいえ | あり（6Pクラス保護用100V/3巻線） |
| 代表的なアプリケーション | 位相間電圧測定 | 位相対地測定＋リレー保護 |
| システム互換性 | すべての接地システム | 非接地または共振接地システム |
| VKVの互換性 | あり（VKVと同じ） | いいえ |
| JDZ9-10Q 二重二次巻線 (10 kV / 100 V + 100 V) | ||||
| 精度クラスの組み合わせ | ワインディング1負担（VA） | ワインディング2負担（VA） | 最大出力（VA） | 申し込み |
| 0.2/0.2 | 20 | 20 | 400/400 | デュアル高精度収益メーター |
| 0.2/0.5 | 20 | 30 | 400/400 | 高精度計測＋標準モニタリング |
| 0.5/0.5 | 30 | 30 | 400/400 | デュアル・スタンダード・メーター・アプリケーション |
| JDZX9-10G 2次巻線3本付き（10 kV/√3 / 100 V/√3 + 100 V/√3 + 100 V/3） | |||||
| 精度クラスの組み合わせ | ワインディング1負担（VA） | ワインディング2負担（VA） | 保護巻線（VA） | 最大出力（VA） | 申し込み |
| 0.2/0.2 | 15 | 15 | – | 400/400 | デュアル高精度測光 |
| 0.2/0.5 | 15 | 20 | – | 400/400 | 高精度計測＋標準モニタリング |
| 0.5/0.5 | 40 | 40 | – | 400/400 | デュアル・スタンダード・メーター |
| 6P | – | – | 100 | – | リレー保護巻線 |
| JDZ9-3Q(3kV) | |||
| 精度クラス | 負担能力（VA） | 最大出力（VA） | 申し込み |
| – | – | 500 | 3kVシステム用の高出力容量（VKV対応） |
| JDZ9-6Q(6kV) | |||
| 精度クラス | 負担能力（VA） | 最大出力（VA） | 申し込み |
| 0.2 | 40 | 500 | 6kVシステム用高精度収益メーター |
| 0.5 | 100 | 500 | 6kVシステムの標準メータリングとモニタリング |
| 1 | 200 | 500 | 6kVシステムの一般電圧監視 |
| 3 | 240 | 500 | 6kVシステムの監視と計装 |
| JDZ9-10Q(10kV) | |||
| 精度クラス | 負担能力（VA） | 最大出力（VA） | 申し込み |
| 0.2 | 40 | 500 | 10kVシステム用高精度収益メーター |
| 0.5 | 100 | 500 | 10kVシステムの標準メータリングとモニタリング |
| 1 | 200 | 500 | 10kVシステムの一般電圧監視 |
| 3 | 240 | 500 | 10kVシステムの監視と計装 |
| JDZX9-6G(6kV/√3) | |||
| 精度クラス | 負担能力（VA） | 最大出力（VA） | 申し込み |
| 0.2 | 30 | 600 | 6kVシステム用高精度位相対地間メータリング |
| 0.5 | 60 | 600 | 6kVシステムの標準的な位相対地間モニタリング |
| 1 | 180 | 600 | 6kVシステムの一般相対地間電圧監視 |
| 3 | 500 | 600 | 6kVシステムの監視と計装 |
| 6P | 100 | 600 | 6kVシステムのリレー保護アプリケーション |
| JDZX9-10G(10kV/√3) | |||
| 精度クラス | 負担能力（VA） | 最大出力（VA） | 申し込み |
| 0.2 | 30 | 600 | 10kVシステム用高精度位相対地間メータリング |
| 0.5 | 60 | 600 | 10kVシステムの標準的な位相対地間モニタリング |
| 1 | 180 | 600 | 10kVシステムの一般的な位相対地間電圧監視 |
| 3 | 500 | 600 | 10kVシステムの監視と計装 |
| 6P | 100 | 600 | 10kVシステムのリレー保護アプリケーション |
| エポキシ樹脂鋳造の特徴 | 説明 | ベネフィット |
|---|---|---|
| ソリッド・インシュレーション | エポキシ樹脂鋳造による強固な絶縁 | オイル漏れなし、環境に優しい |
| 優れた耐湿性 | エポキシ樹脂は耐湿性が高い | 湿度の高い環境での信頼性の高い動作 |
| 難燃性 | 自己消火性難燃性 | 火災安全の強化 |
| メンテナンス・フリー | 堅固な断熱材はメンテナンスが不要 | 運用コストとダウンタイムの削減 |
| 環境保護 | 石油も汚染もない | 環境に優しく、屋内でも安全に使用できる |
| コンパクト設計 | 油浸式に比べて設置面積が小さい | スペースに制約のある屋内配電盤に最適 |
| 長寿命 | エポキシ樹脂はオイルのように老化しない | 長寿命（30年以上） |
| 高い機械的強度 | 頑丈なエポキシ樹脂構造 | 優れた耐振動性と耐衝撃性 |
| 優れた誘電特性 | 高い絶縁耐力 | 信頼性の高い高電圧絶縁 |
| 爆発の危険性なし | 強固な絶縁により爆発の危険性を排除 | 屋内設置の安全性を強化 |
| JDZ9-3Q/JDZX9-3G(3kV) 断熱レベル | |||
| 断熱レベル | 耐雷インパルス | 電源周波数耐性 | アプリケーション環境 |
| 3.6kV | 定格電圧レベル | 短時間パワー周波数 | 標準3kVシステム |
| 25kV | 雷インパルス | 中耐久性 | 雷保護要件 |
| 40kV | フル雷インパルス | 完全な絶縁耐力 | 最大限の絶縁保護 |
| JDZ9-6Q/JDZX9-6G(6kV) 断熱レベル | |||
| 断熱レベル | 耐雷インパルス | 電源周波数耐性 | アプリケーション環境 |
| 7.2kV | 定格電圧レベル | 短時間パワー周波数 | 標準6kVシステム |
| 32kV | 雷インパルス | 中耐久性 | 雷保護要件 |
| 60kV | フル雷インパルス | 完全な絶縁耐力 | 最大限の絶縁保護 |
| JDZ9-10Q/JDZX9-10G(10kV) 断熱レベル | |||
| 断熱レベル | 耐雷インパルス | 電源周波数耐性 | アプリケーション環境 |
| 12kV | 定格電圧レベル | 短時間パワー周波数 | 標準10kVシステム |
| 42kV | 雷インパルス | 中耐久性 | 雷保護要件 |
| 75kV | フル雷インパルス | 完全な絶縁耐力 | 最大限の絶縁保護 |
| アプリケーション・シナリオ | 推奨モデル | 主な利点 | 代表的な設置例 |
|---|---|---|---|
| 3kV位相間測定 | JDZ9-3Q | 3kV相間アプリケーション用500VA高出力（VKV対応） | 3kV屋内開閉装置 |
| 6kV位相間測定 | JDZ9-6Q | 6kV相間アプリケーション用500VA出力（VKV対応） | 6kV屋内開閉装置、産業施設 |
| 10kV位相間測定 | JDZ9-10Q | 10kV相間アプリケーション用500VA出力（VKV対応） | 10kV屋内開閉装置、配電変電所 |
| 10kVデュアルフェーズ-フェーズメーター | JDZ9-10Q（デュアル） | 独立計量用デュアル100Vセカンダリー（400/400VA） | 課金＋監視アプリケーション |
| 3kV相対地+保護 | JDZX9-3G | 100V/3保護巻線による位相対地測定 | 3kV非接地システム |
| 6kV相対地+保護 | JDZX9-6G | 位相対地測定用600VA出力＋6P保護 | 6kV非接地または共振接地システム |
| 10kV相対地+保護 | JDZX9-10G | 位相対地測定用600VA出力＋6P保護 | 10kV非接地または共振接地システム |
| 10kVデュアルメーター＋保護 | JDZX9-10G（トリプル） | トリプルセカンダリー：デュアルメーター＋プロテクション（400/400VA） | 冗長性を必要とする重要なシステム |
| 屋内変電所 | JDZ(X)9シリーズ | エポキシ樹脂の鋳造により油漏れの心配がない | 屋内配電変電所 |
| 商業ビル | JDZ9-6Q/10Q | コンパクト、安全、メンテナンスフリー、大容量 | ショッピングモール、オフィスビル |
| 産業施設 | JDZX9-6G/10G | 非接地システムの位相対地測定＋保護 | 製造工場、工業団地 |
| SCADAシステム | JDZ(X)9シリーズ | 500～600VAの容量でデータ収集システムをサポート | 遠隔監視・制御アプリケーション |
| 特徴 | JDZ9シリーズ(相間) | JDZX9シリーズ（相対地） |
|---|---|---|
| 測定タイプ | 相間電圧 | 対地間電圧 |
| 一次電圧 | 3kV、6kV、10kV | 3kV/√3、6kV/√3、10kV/√3 |
| 二次電圧 | 100V | 100V/√3（計量）＋100V/3（保護） |
| 最大出力 | 500VA | 600VA |
| 保護巻線 | いいえ | あり（6Pクラスは100V/3） |
| VKV対応 | あり（VKVと同じ） | いいえ |
| 主な利点 | VKVに対応した位相間測定 | 位相対地測定＋リレー保護 |
| 代表的なアプリケーション | 標準的な位相間電圧測定 | 保護が必要な非接地システム |
