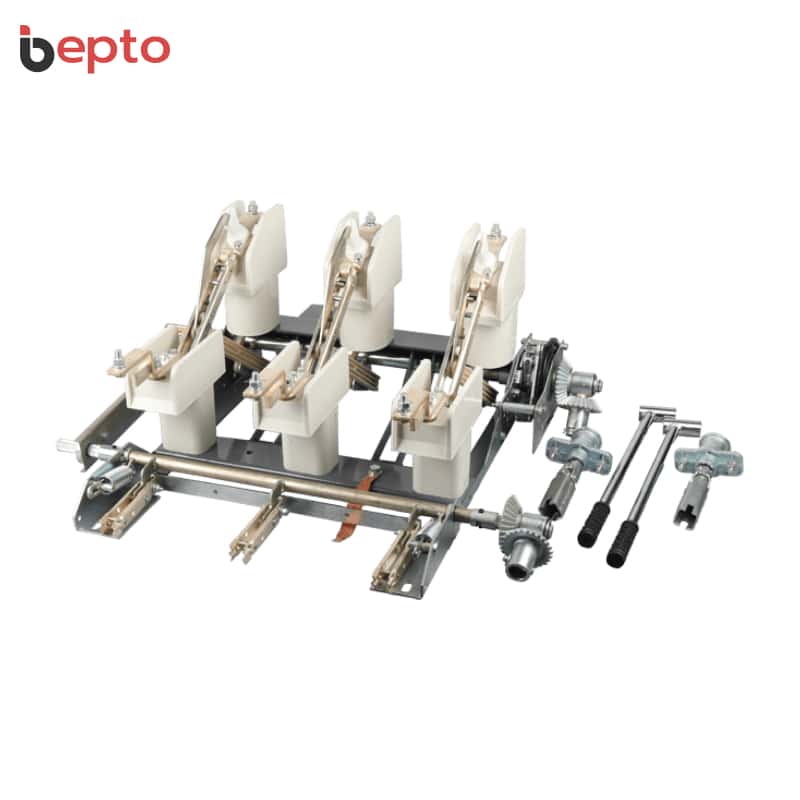

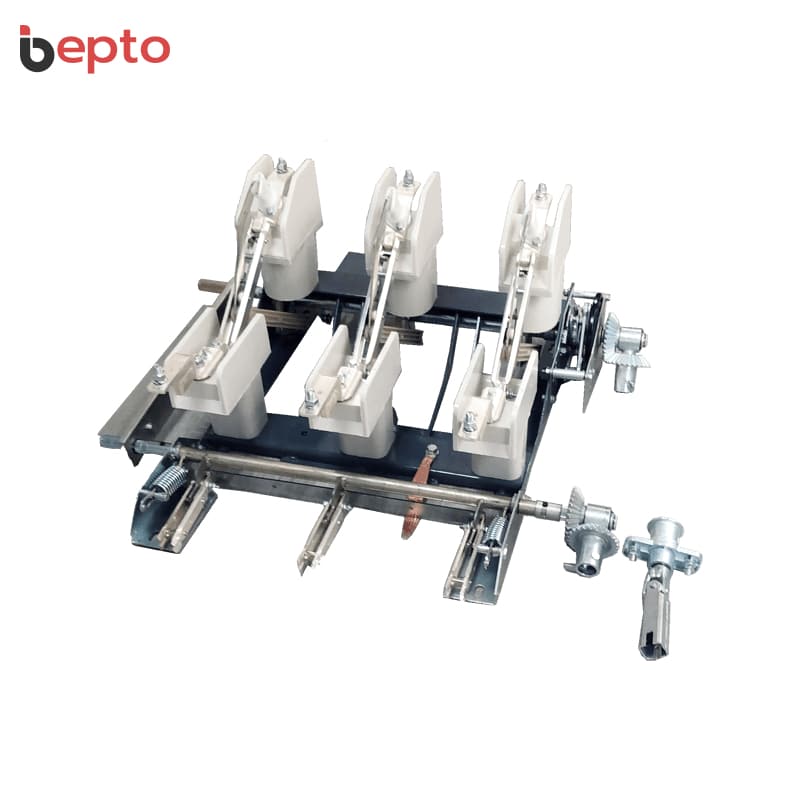

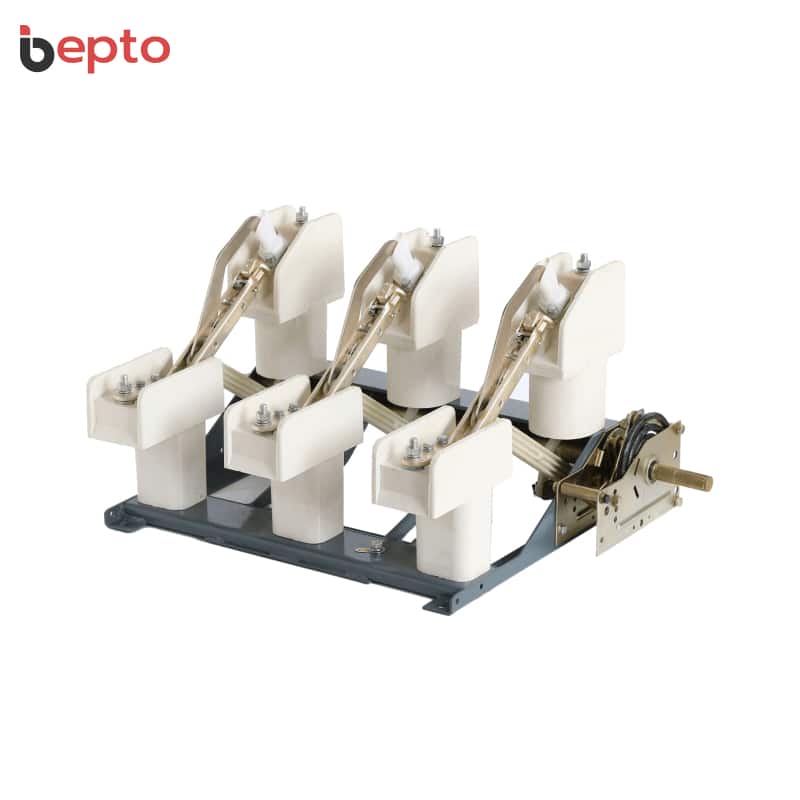

NAL FN18-12 ロードブレークスイッチ 12kV 630A - ABBコンパクトモジュラー設計と同様のRMU用中電圧LBS

Name: NAL FN18-12 の負荷壊れ目スイッチ 12kV 630A - ABB の密集したモジュラー設計に類似した RMU のための中型の電圧 LBS - Bepto の電気
Brand: ベプトエレクトリック
Price: 1 USD
Availability: InStock

説明：

NAL FN18-12 ロードブレークスイッチ: RMU用12kV 630A 中電圧LBS、ABB互換モジュール設計、67kA遮断、パッファータイプアーク消弧、スナップアクション/スプリング機構、コンパクトで実績のある性能。.

用途

アドバンスドNAL FN18-12 ロードブレークスイッチ:プレミアムNAL/NALFシリーズは、12kV 630A 3極メタル・クローズドおよびパッド・マウント・スイッチギア・アプリケーション（12～40.5kVの定格が利用可能）用のABB互換モジュール原理設計を採用しており、定格短時間耐電流31.5kA/1sの定格短時間耐電流（25kA/2s、20kA/3s）、頑丈なスチールフレームとスタンドオフ碍子による独自のパッファ式アーク消火システム、スナップアクション機構タイプKまたは蓄積バネエネルギー機構タイプAのオプション、鋳造ヒンジとジョーコネクタを備えたブレード式遮断器で設計され、絶縁距離全体で85kVの雷インパルス耐量と48kVの電源周波数耐量を提供します。.

モジュール式RMUビルディングブロック:NAL FN18-12は、オプションのヒューズ・ベース・タイプF（200Aヒューズで最大1600Aの遮断容量）、アース・スイッチ・タイプE/EB、モーター・オペレーター、補助スイッチ、シャント・トリップ、メカニカル・インターロックを備えたフレキシブルなモジュール構成で、リング・メイン・ユニット、メタル・クローズド・スイッチギヤ、パッド・マウント・スイッチギヤ、ABBと同様の性能と簡単な組み立てで高度な遮断技術を必要とする変電所に、実証済みの信頼できるコンパクトなソリューションを提供します。.

仕様

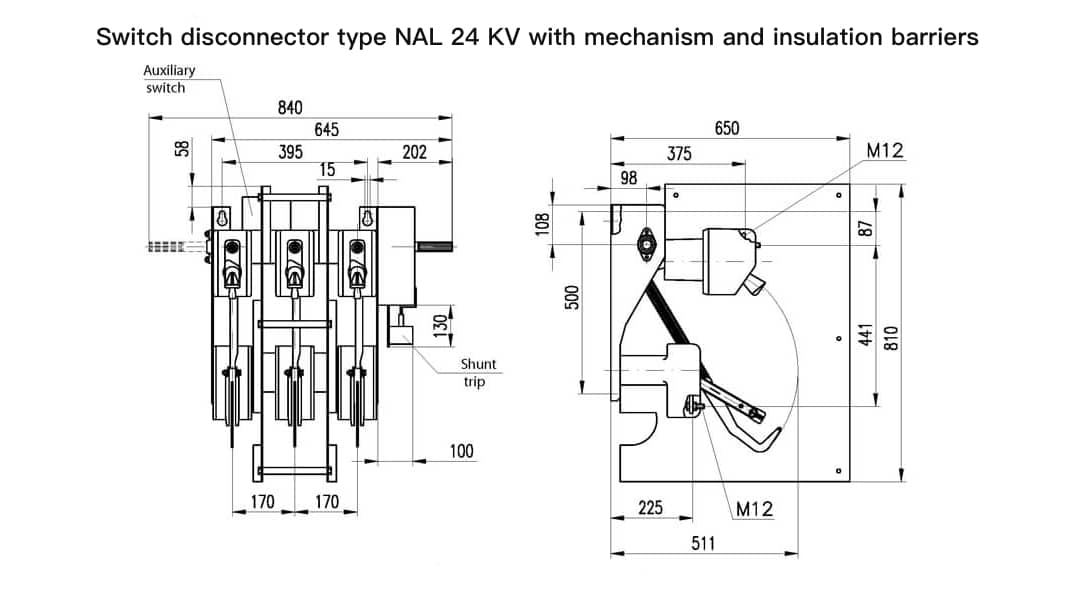

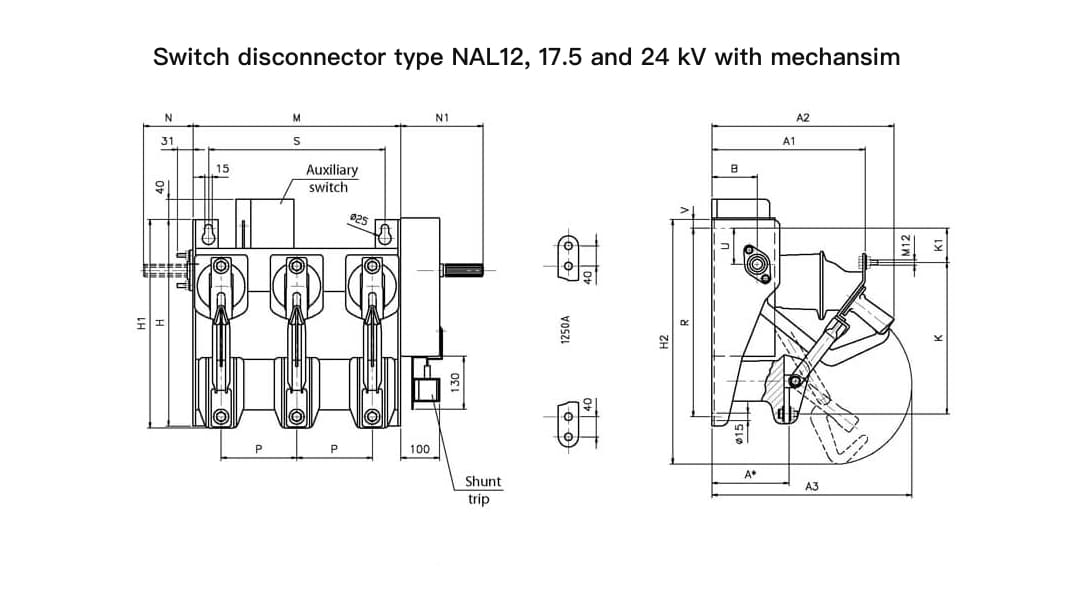

NAL FN18-12 ロードブレークスイッチ 12kV 630A - ABBコンパクトモジュラー設計と同様のRMU用中電圧LBS

タイプ	A	A1	A2	A3	B	H	H1	H2	K	K1	M	N	N1	P	R	S	U	V
ナル 12-a/k p=150	166	320	362	394	90	422	428	510	310	63	412	122	164	150	375	350	75	33
ナル 12-a/k p=170	166	320	362	394	90	422	428	510	310	63	452	122	164	170	375	390	75	33
ナル 12-a/k p=210	166	320	362	394	90	422	428	510	310	63	532	122	164	210	375	470	75	33
ナール 17.5-a/k p=170	225	375	418	511	98	534	577	600	441	87	452	122	164	170	500	395	90	18
ナル 17.5-a/k p=210	225	375	418	511	98	534	577	600	441	87	532	122	164	210	500	475	90	18
ナル 24-a/k p=235	225	375	418	511	98	534	577	600	441	87	582	186	202	235	500	525	90	18
ナル 24-a/k p=275	225	375	418	511	98	534	577	600	441	87	662	186	202	275	500	605	90	18
*1250 A: 寸法 A +2 mm

NAL FN18-12 ロードブレークスイッチ 12kV 630A - ABBコンパクトモジュラー設計と同様のRMU用中電圧LBS

特徴

NAL FN18-12 ロードブレークスイッチ仕様	技術パラメーター	単位
モデル番号	NAL/NALF FN18-12（FN18-24もございます。）	-
ブランド	ベプト断熱システム	-
製品タイプ	RMU用高圧ロードブレークスイッチ（ABB対応）	-
設計原理	モジュール原理（ABB NAL/NALFと同様）	-
定格電圧	12（24/40.5あり）	キロボルト
定格電流	630ドル（最大1250ドルまで可能）	A
定格周波数	50 / 60	ヘルツ
ポール本数	スリーポール	-
アーク消火システム	ユニークなパッファータイプ	-
操作メカニズムのオプション	スナップアクション・タイプK / 蓄積スプリングエネルギー・タイプA	-
フレームタイプ	スタンドオフ・インシュレーター付き頑丈なスチール・フレーム	-
インタラプタ・タイプ	鋳造ヒンジおよびジョー・コネクター付きブレード・タイプ	-
定格短絡閉路電流	67 (fn18-12) / 50 (fn18-24)	kA
定格ピーク耐電流（ダイナミック定常電流）	67 (fn18-12) / 50 (fn18-24)	kA
定格短時間耐電流（1s）	31.5（FN18-12）／25（FN18-24）	kA
定格短時間耐電流（2s）	25（FN18-12）／25（FN18-24）	kA
定格短時間耐電流（3s）	20（FN18-12）／16（FN18-24）	kA
最大ヒューズ（NALF）併用時の最大遮断容量	1600（FN18-12）／900（FN18-24）	A
最大ヒューズ電流	200	A
1 Min 電源周波数耐電圧（対地および極間）	42（FN18-12）／65（FN18-24）	キロボルト
1 Min 電源周波数耐電圧（絶縁距離間）	48（FN18-12）／79（FN18-24）	キロボルト
雷インパルス耐電圧（対地および極間）ピーク値	75（FN18-12）／125（FN18-24）	キロボルト
雷インパルス耐電圧（絶縁距離間）ピーク値	85（FN18-12）／145（FN18-24）	キロボルト
周囲温度範囲	-15°C～+40°C（最大24時間平均+35°C）	-
最大高度	≤1000	m
相対湿度	毎日≤95%、平均≤90%	-
オプションアクセサリー	モータオペレータ、補助スイッチ、シャントトリップ、ヒューズベースタイプF、接地スイッチタイプE/EB、メカニカルインターロック	-
申し込み	RMU、金属閉鎖型スイッチギヤ、パッドマウント型スイッチギヤ、変電所	-
